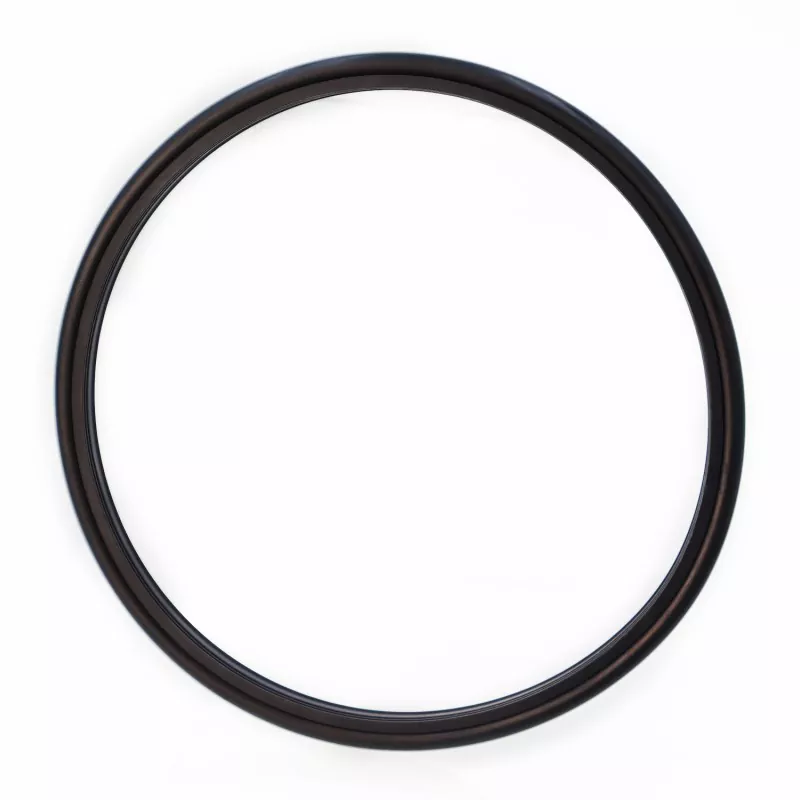

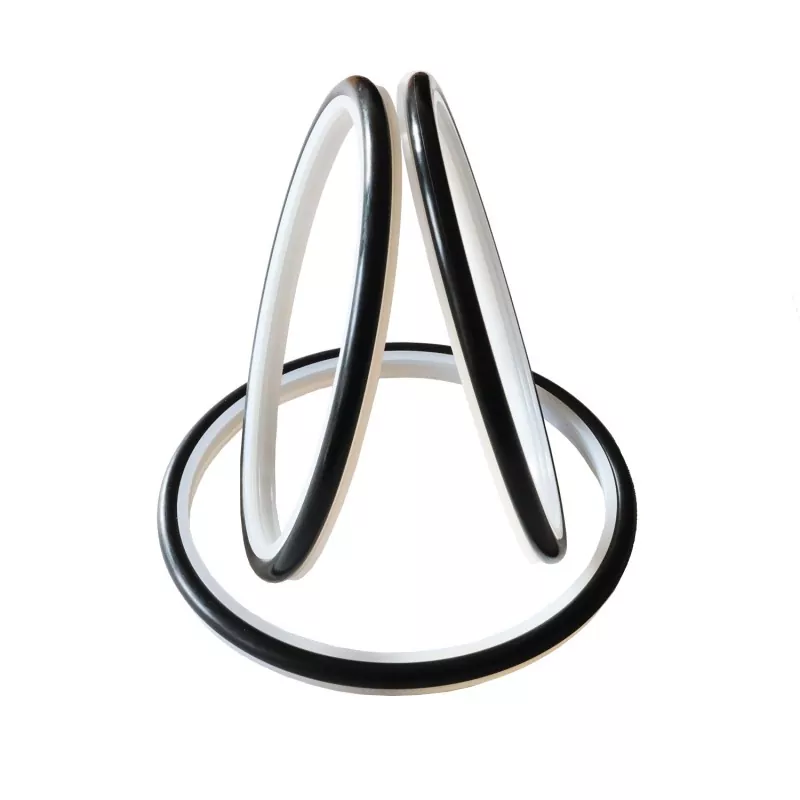

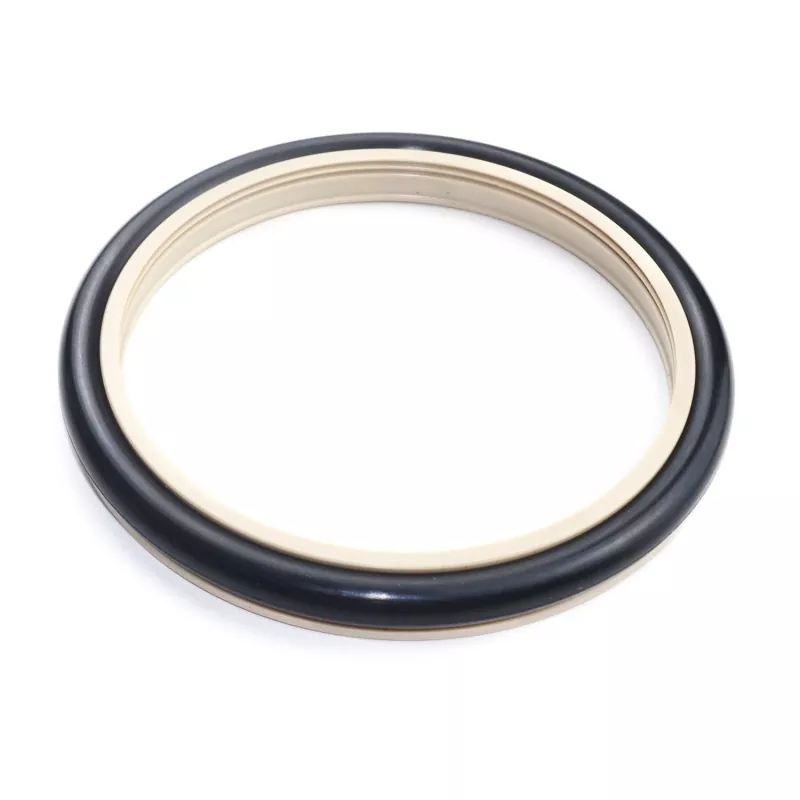

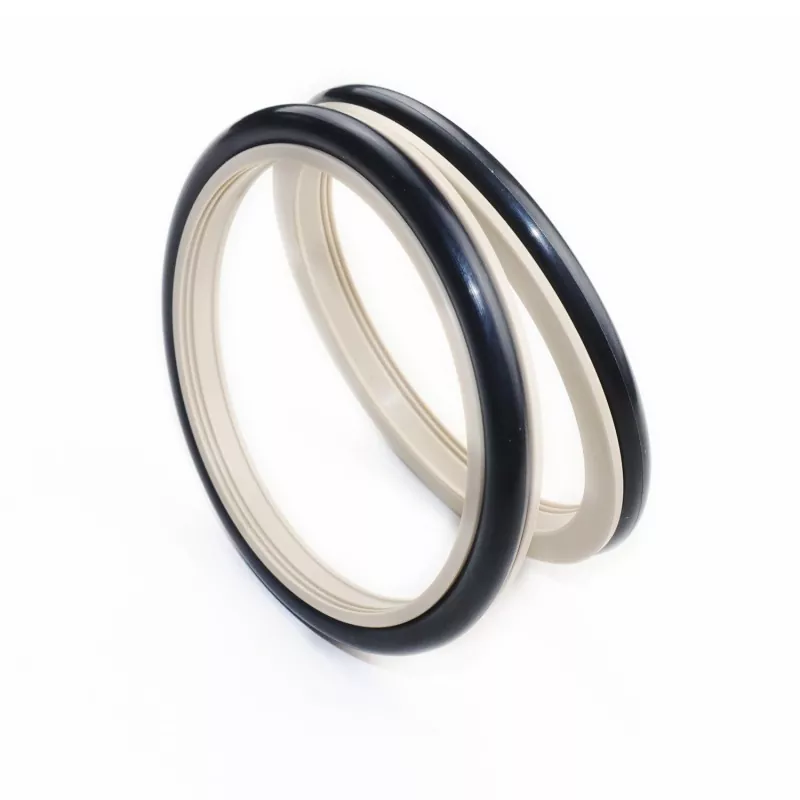

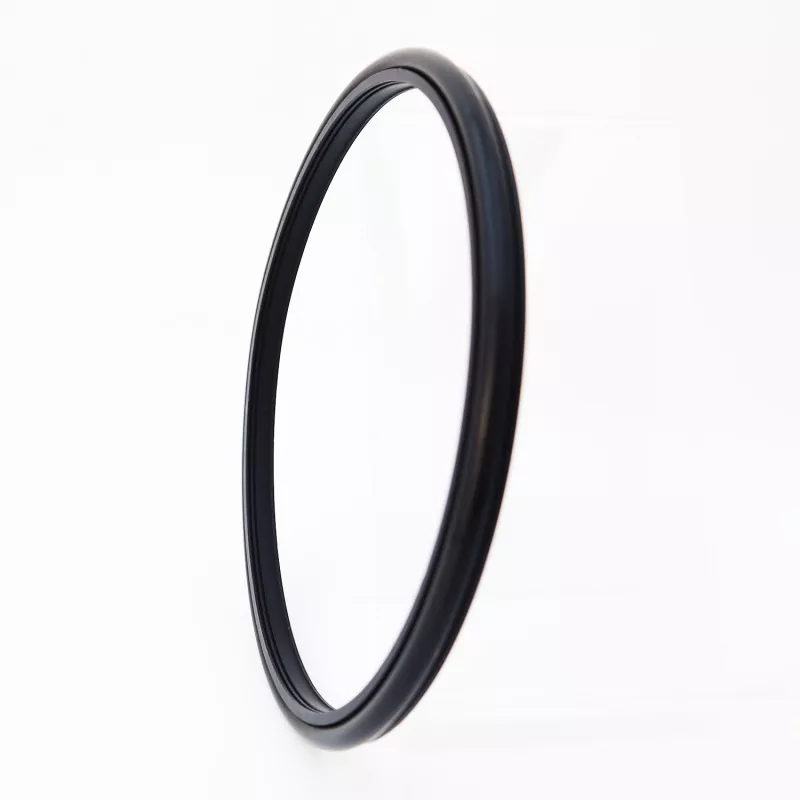

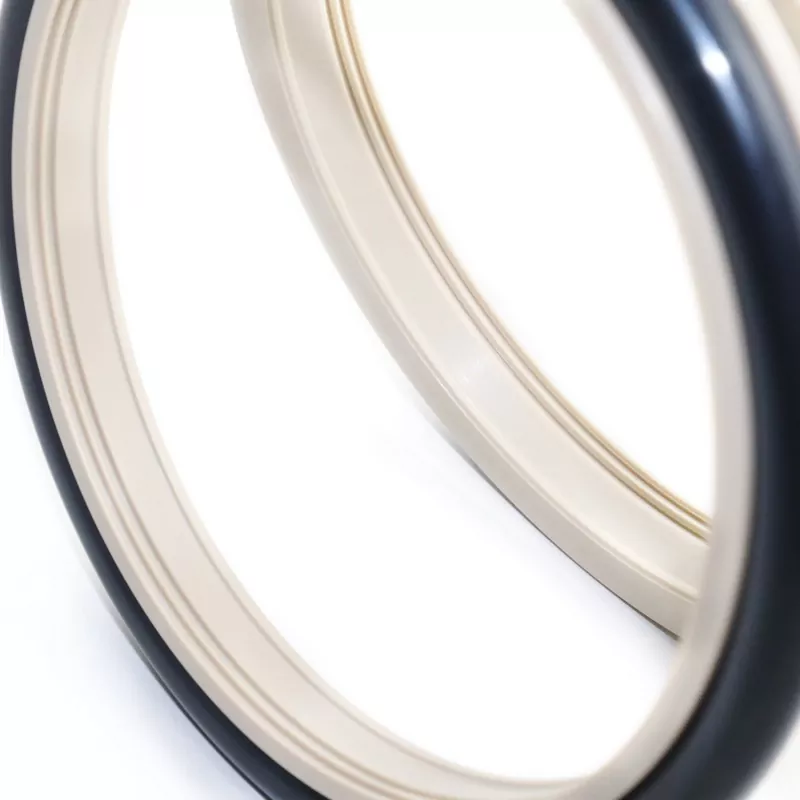

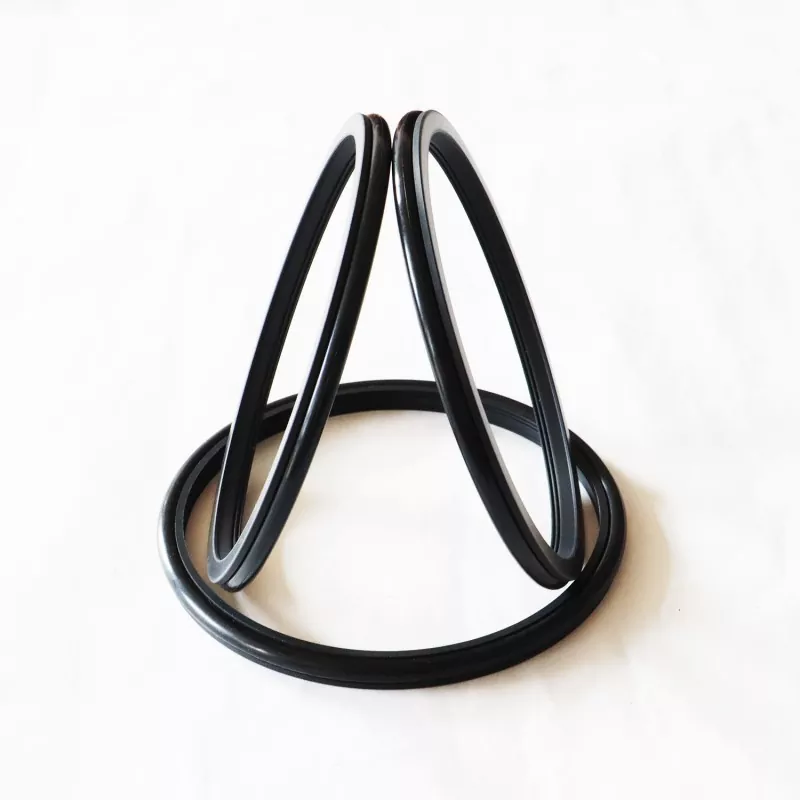

Den forstærkede takkede komposittætning (cementslammetætning) til stempelstænger (aksler) består af en specialdesignet takket tætningsring lavet af højtydende ingeniørplast og en gummi O-ring; den er velegnet til ensrettet tætning i hydrauliske frem- og tilbagegående og roterende applikationer. Det bruges primært i stempelpumper, mudderpumper, skrueboreværktøjer, borerigge, udstyr til olieefterforskning, betonblandeanlæg og mere.
Nøglefunktioner inkluderer lang levetid, lav friktion, fremragende tætningsydelse, kompakt design og nem installation, brug og vedligeholdelse. Det optimerede design af tætningslæbens profil og tykkelse sikrer effektiv tætning, selv når den udsættes for hårde medier såsom cementopslæmning.
Når det bruges med mudderlignende medier, anbefales det at indsprøjte smørefedt mellem de to (eller flere) tætningstrin.
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medium |
|
|
Frem- og tilbagegående bevægelse |
Roterende bevægelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vand, mudder, råolie, hydraulikolie, emulsion |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer omfatter: R01 Nitrilgummi (NBR), R02 Fluorrubber (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE4; andre tilgængelige materialer omfatter PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 osv.
Bestillingsmodel: RC2061-80*91.7*7.6-PTFE4-R01 (Model - akseldiameter * rillediameter * rillebredde - materialekode)
Størrelser inden for det specificerede parameterområde er tilgængelige.
|

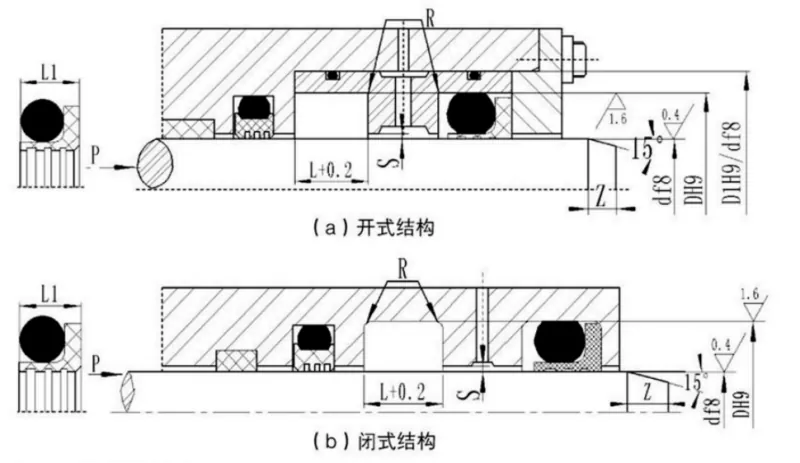

Skaftdiameterområde Standard type d f8 RC2061 |
Skaftdiameterområde Kraftig d f8 RC2061-Z |
Rille diameter D H9 |
Rillebredde L+0,2 |
Forseglingsbredde L1 |
Hjørne radius Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-ringens tværsnitsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Bemærk: 1. For akseldiametre ≤30 mm anbefales et åbent rilledesign.
2. Til roterende tætningsapplikationer skal den roterende aksels overfladehårdhed være HRC ≥58.
3. For tryk over 30 MPa anbefales en H8/f8-pasning til ekstruderingsspalten.
