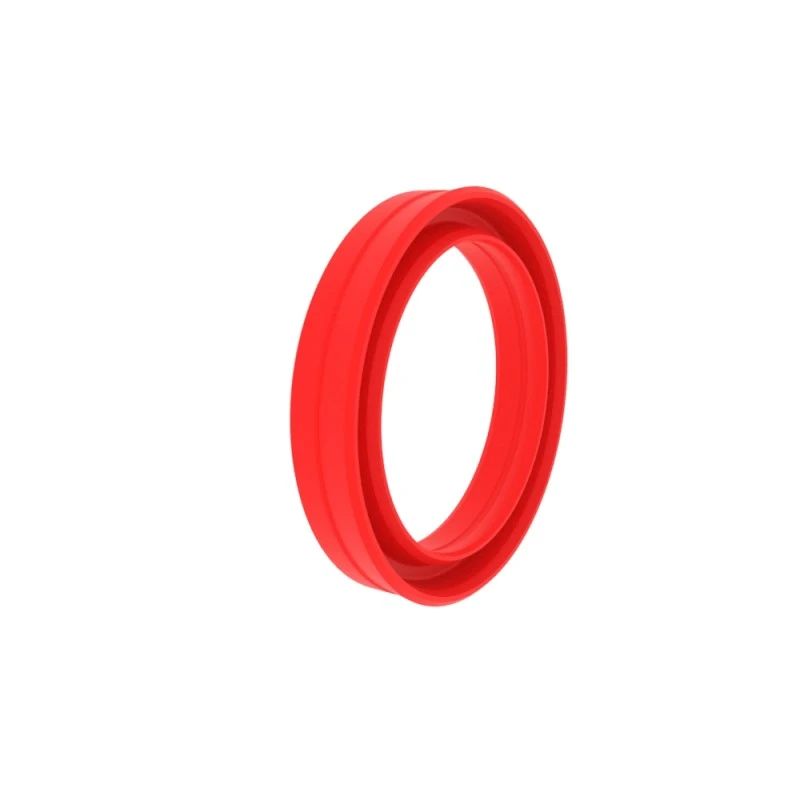

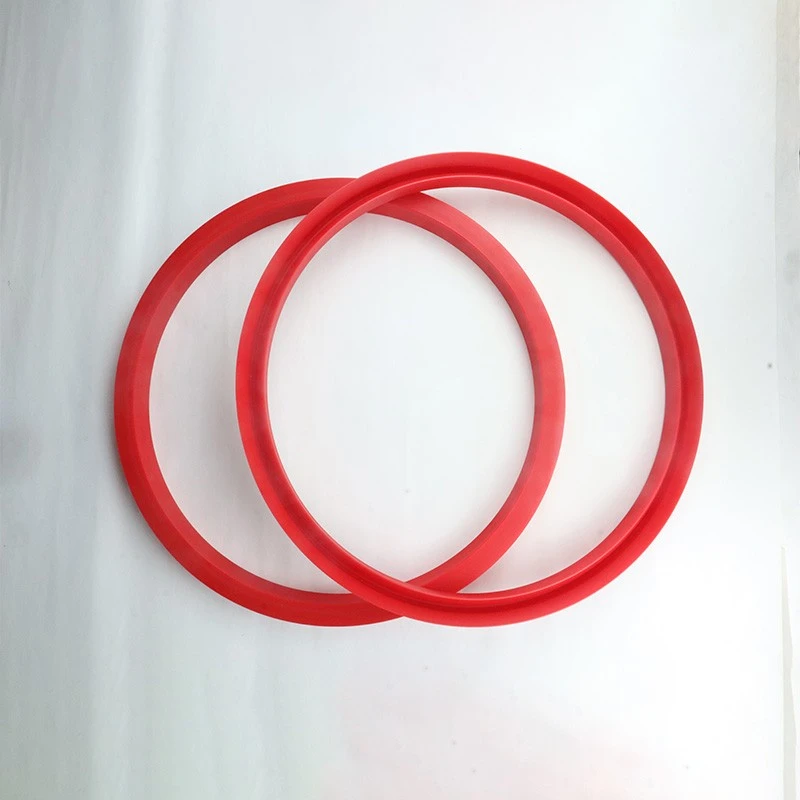

Stempelstangstætning drejer sæler

Vores RCS -serie, gennem professionel design og teknisk produktion, imødekommer de forskellige behov for stempelstangstætning, der drejer tætninger, hvilket giver præcise løsninger fra generelle scenarier til ekstreme arbejdsvilkår.

Med hensyn til strukturelt design er de grundlæggende modeller centreret om stabilitet og brugervenlighed: RCS101/103 forbedrer indlejring af stabilitet gennem forudgående strammende O-ringe eller hjælpelæber, især til korte slagtilfælde; RCS102/104R/117R understøtter højere tryk ved at optimere materiale og rille-kompatibilitet (såsom RCS102R til standardgroove-højtryksscenarier). For pneumatiske systemer vedtager RCS105/205 et specielt læbesign for at opretholde smøreoliefilm og tilpasse sig smøring/ikke-smøringsmiljøer.

Ruichen Seals fokuserer også på materiel og funktionel innovation. Modeller såsom RCS118/119/124-129 bruger polytetrafluorethylen (PTFE) eller polyurethan som hovedlegeme, kombineret med ondskabsfjort eller O-ringe til at afbalancere tryk, for at opnå lav friktion, anti-tør slid og korrosionsbestandighed, imødekomme renhed og høje temperaturbestandighedskrav til kemisk og fødevareudstyr. RCS129 kan danne et tætningssystem med RCS101, som er velegnet til gåemaskiner og tungt hydraulisk udstyr; RCS126-128 optimerer lavtryksforsegling gennem asymmetrisk V-stykke design og tilpasses til den farmaceutiske og kemiske industri.

For komplekse arbejdsvilkår har RCS120/138 og andre dobbeltvirkende tætninger integreret understøttelsesringdesign, som er resistent over for højt tryk og forvrængning og tilpasser sig til kompakte riller; RCS131 er en O-Ring-erstatning, som både er modstandsdygtig over for ekstrudering og kemisk modstand og er blevet det foretrukne valg for fødevare- og farmaceutisk industri. Og RCS116/216 kan hurtigt reparere gamle cylindre gennem armaturinstallation for at reducere omkostninger til nedetid.

RCS -serien hjælper kunderne med at tackle høj pres, høj hastighed, ætsende medier og specielle industriudfordringer og forbedre udstyrets pålidelighed og liv.

Produktfunktioner og applikationer:

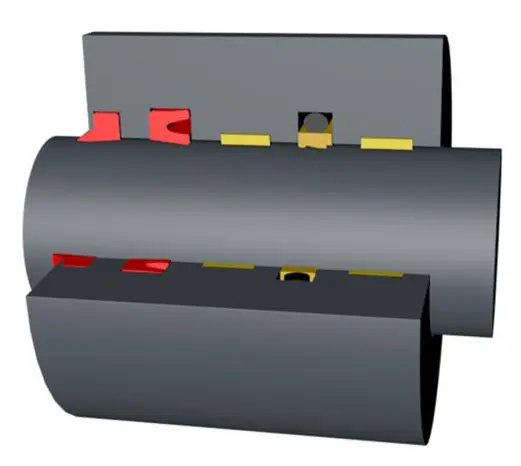

Stempelstangstætningsvendingssæler er egnede til hydrauliske cylindre og cylindre, ingeniørkøretøjer, landbrugsmaskiner, kraner og marine hydraulisk udstyr, værktøjsmaskiner.

Brugt i tunge industrielle maskiner, presser, kemisk industri, hurtige oliecylindre og placering af maskiner fødevareindustri, farmaceutisk industri.

Fordele

Stempelstangstætningstvingstætninger er indlejret i rillen stabilt med et bredt temperaturområde, fremragende statisk og dynamisk tætningspræstation og stærk resterende olieindvindingsevne under dynamiske forhold. Lav friktion, ingen krybning, høj slidstyrke, lave statiske værdier og friktionsværdier, kun god anti-ekstruderingsydelse, god termisk ledningsevne og et bredt temperaturområde.

Velegnet til gamle stempelstænger, åben type let at installere krybning.

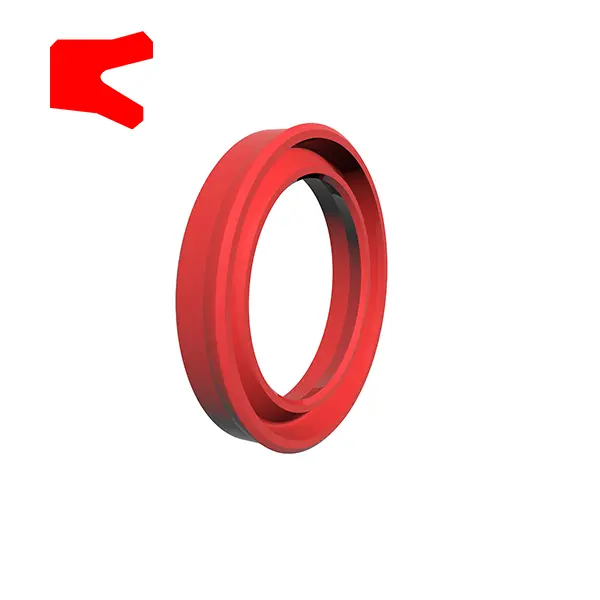

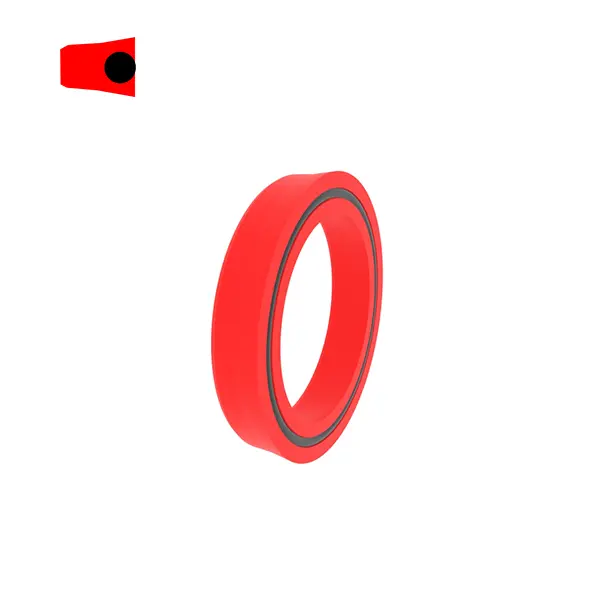

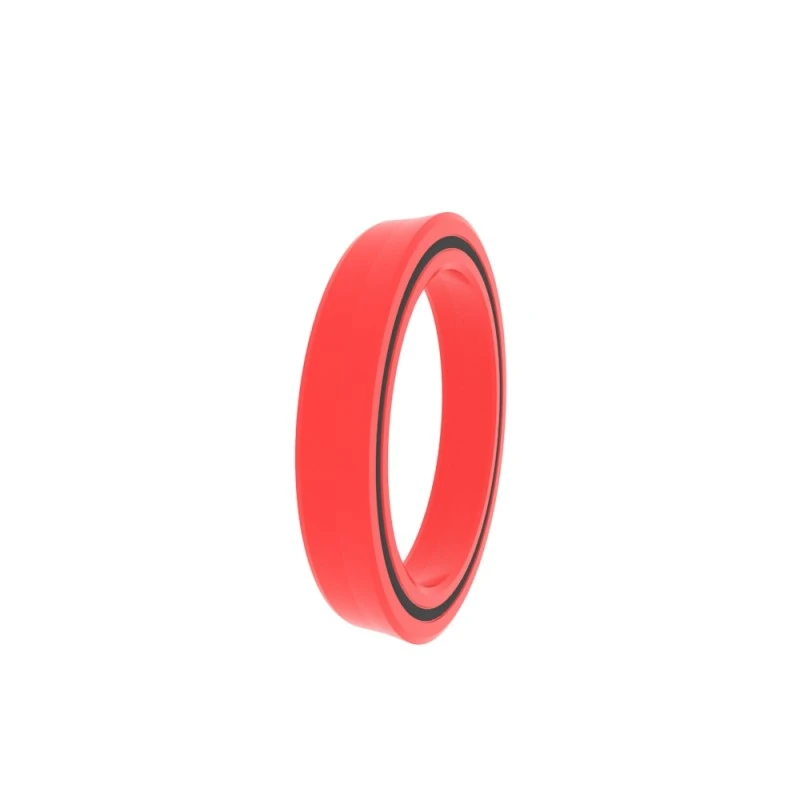

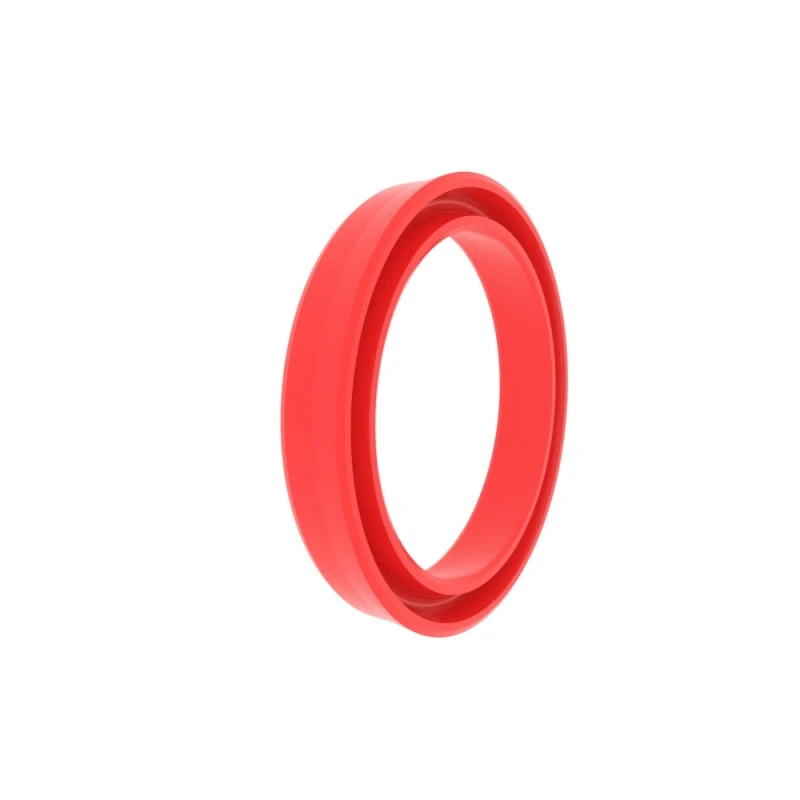

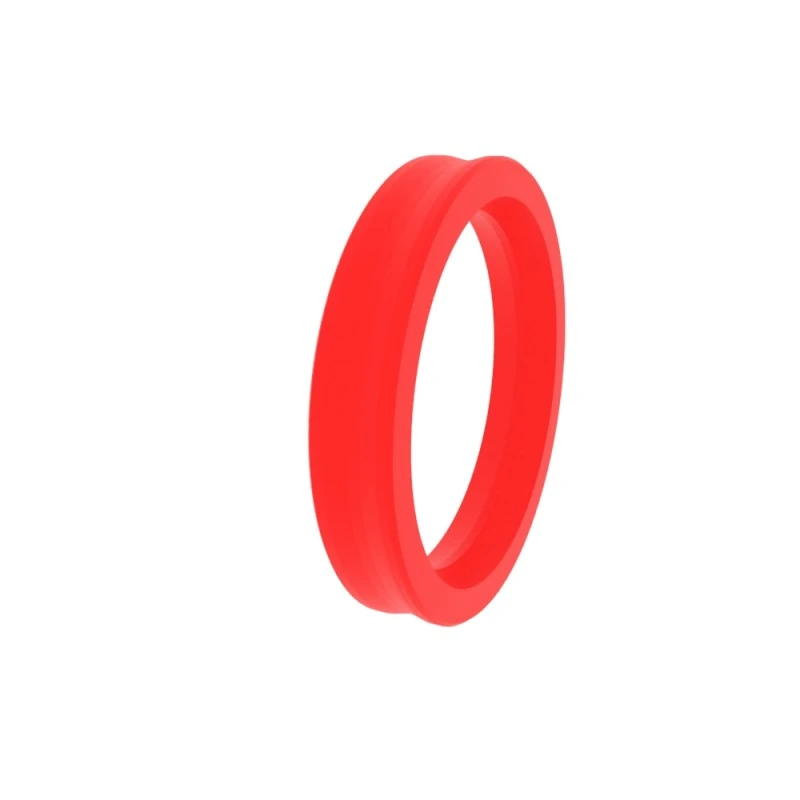

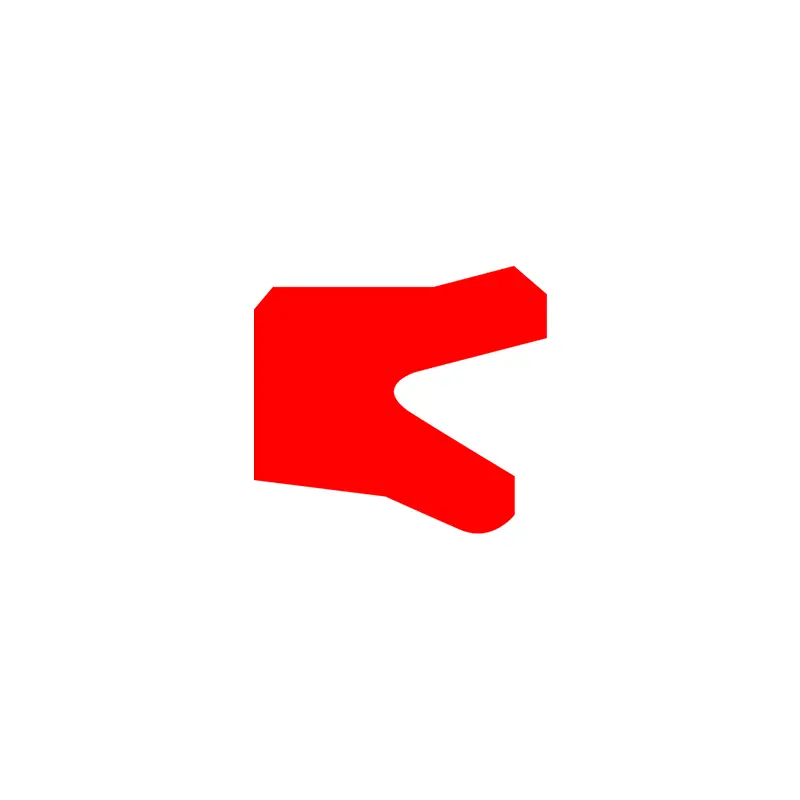

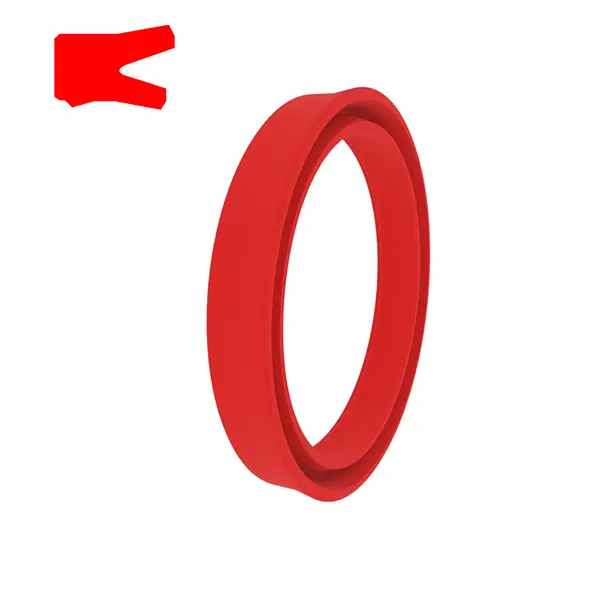

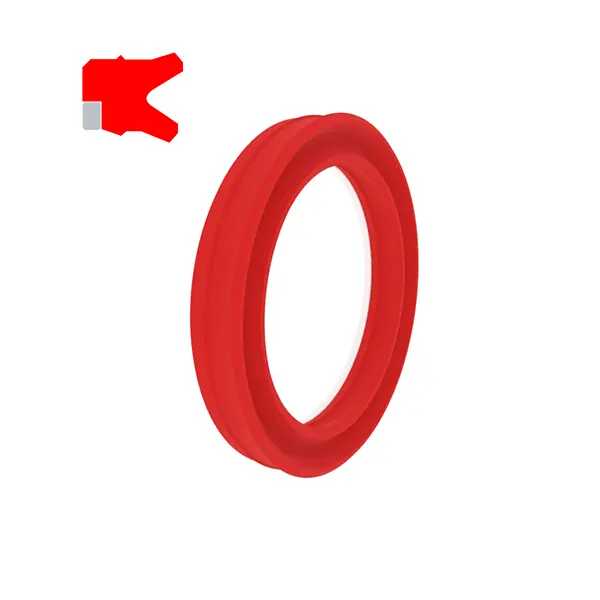

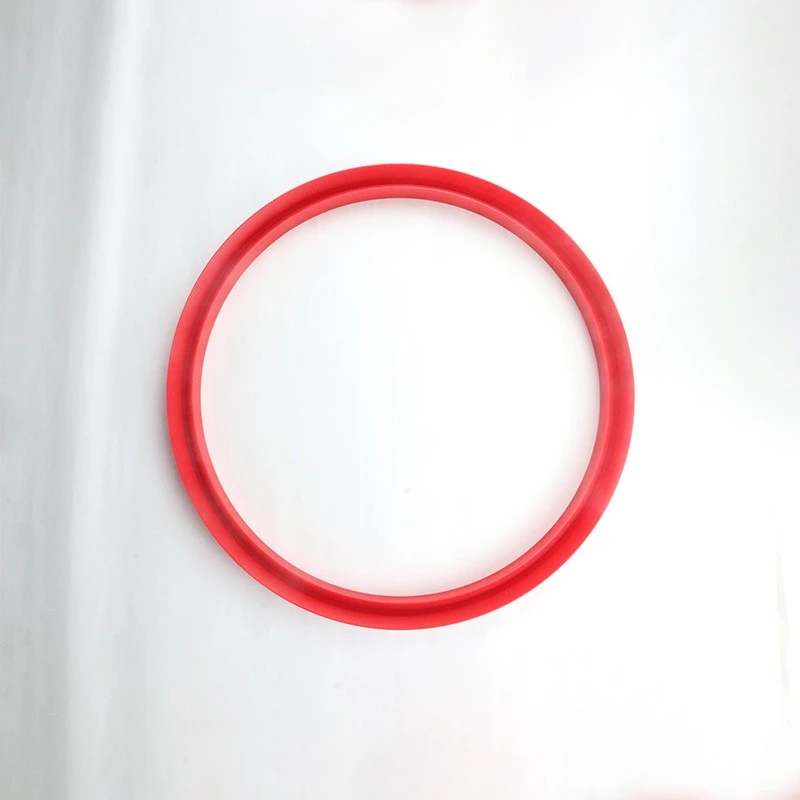

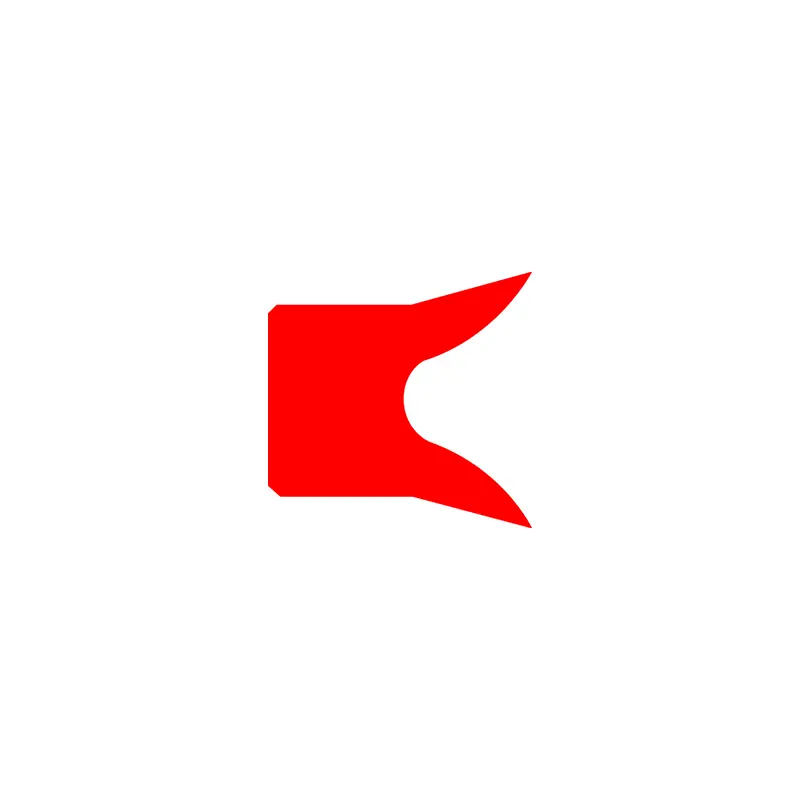

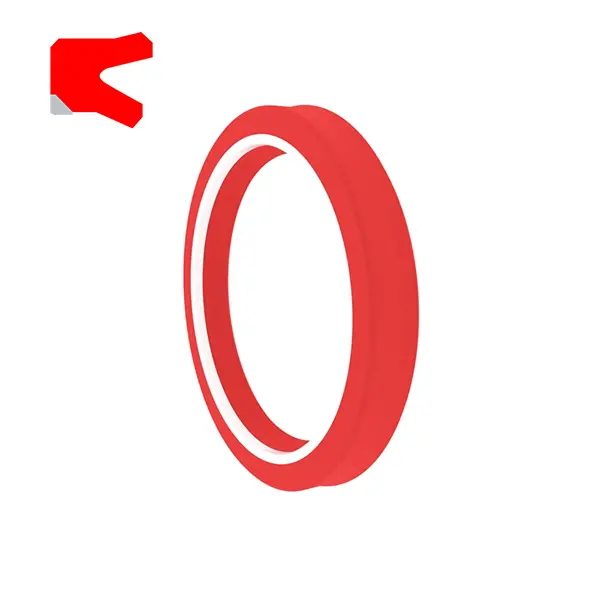

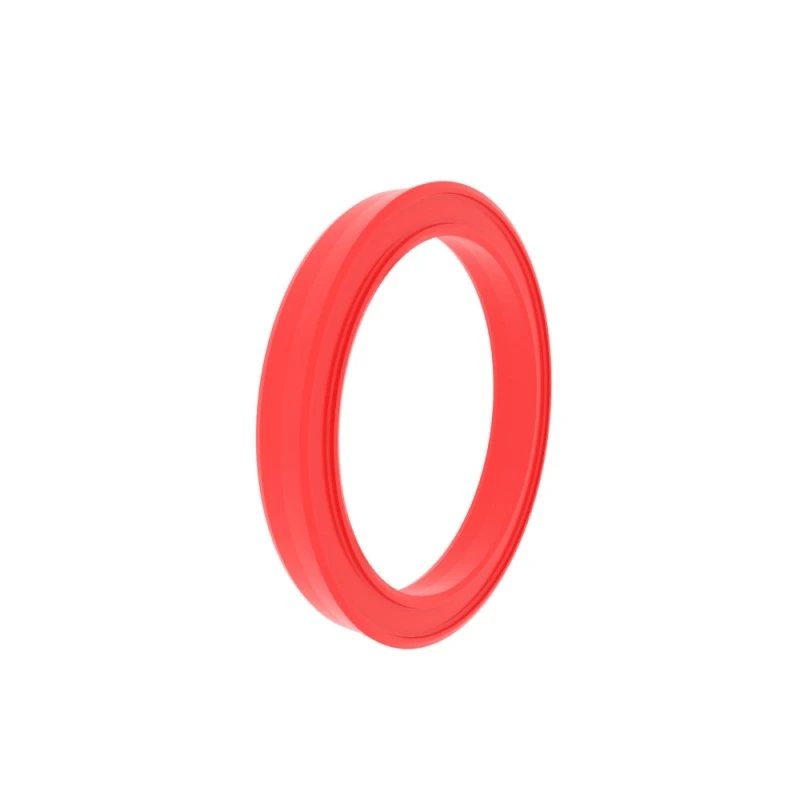

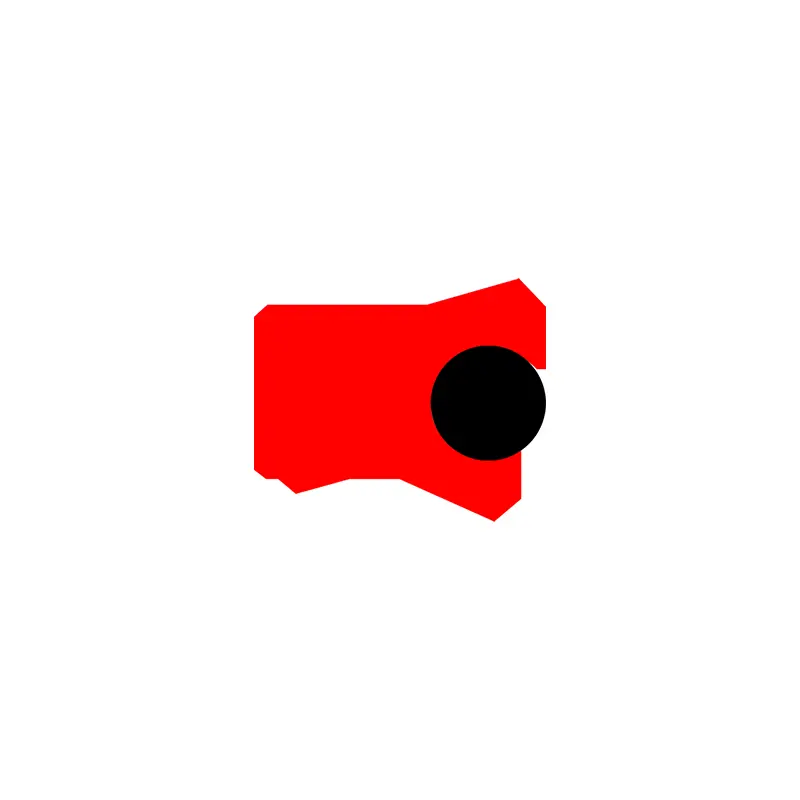

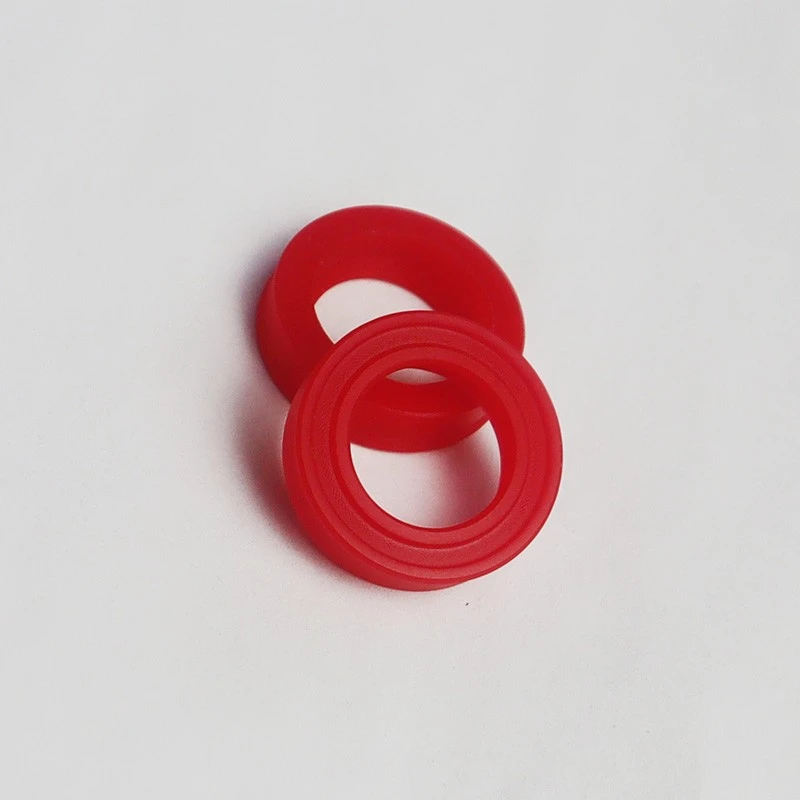

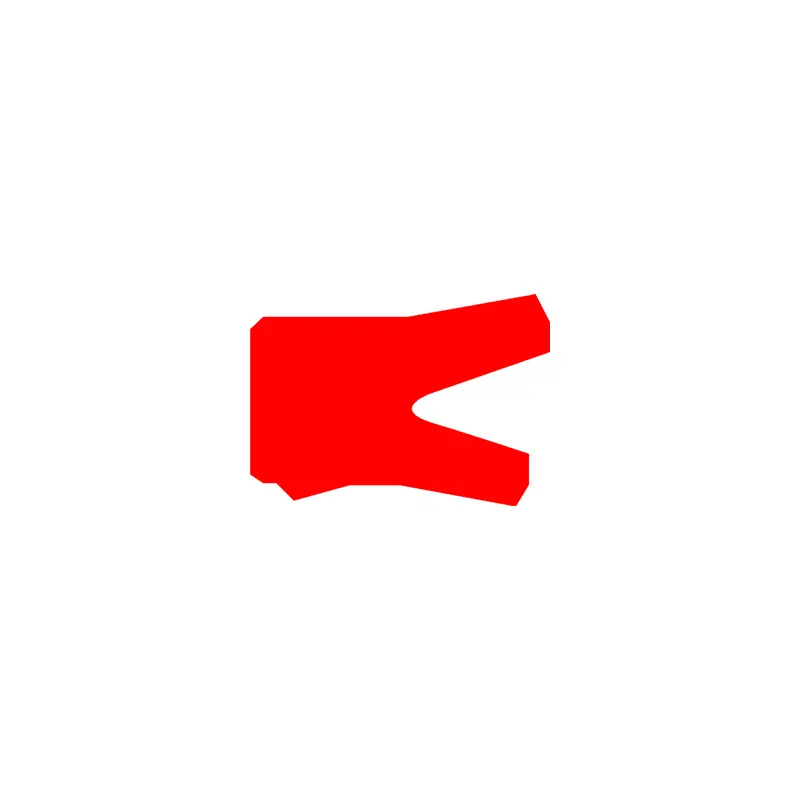

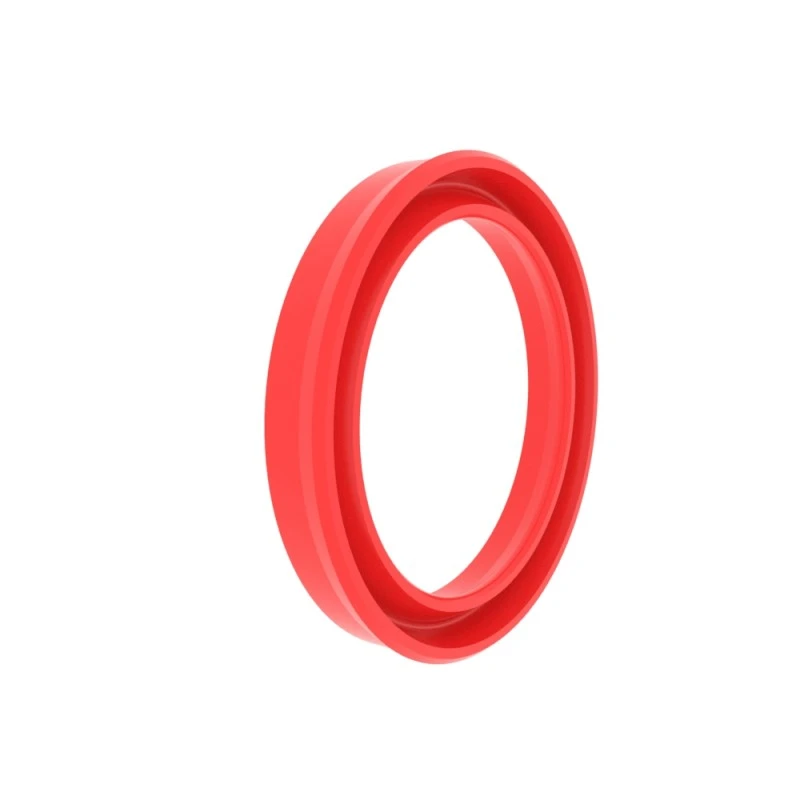

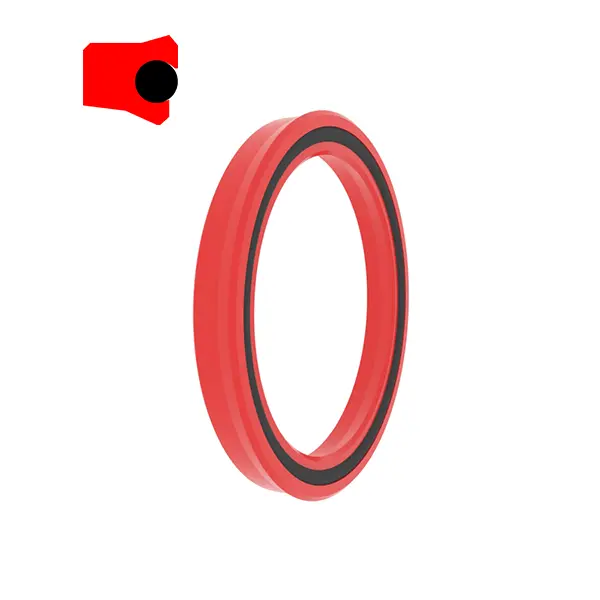

RCS101

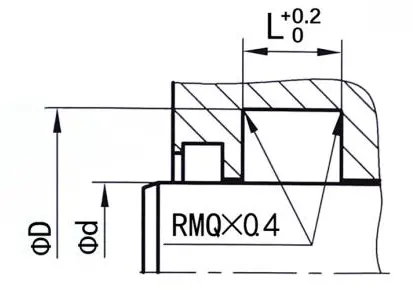

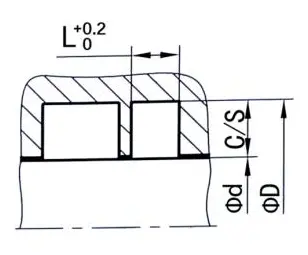

Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde

Bestillingseksempel

Model: RCS101

Groove Størrelse: 100x115x10

Materiale: RC-PU-H

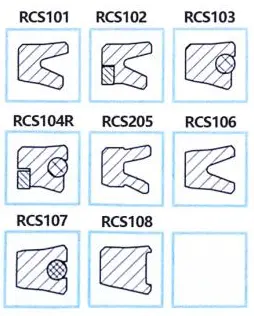

Forseglingstype: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Hovedpåføring: Velegnet til hydrauliske og pneumatiske cylindre
Fordele: stabil indlejring i rillen, bredt temperaturområde, fremragende statisk og dynamisk tætningspræstation, stærk resterende olieekstraktionsevne under dynamiske forhold.
Materiale: Polyurethan, gummi

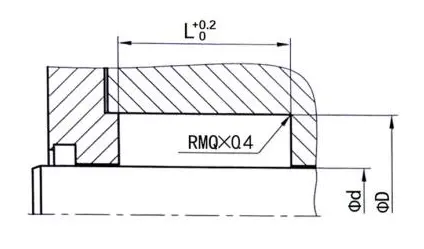

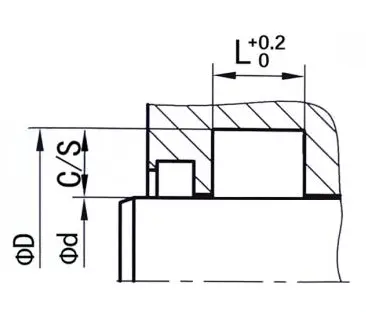

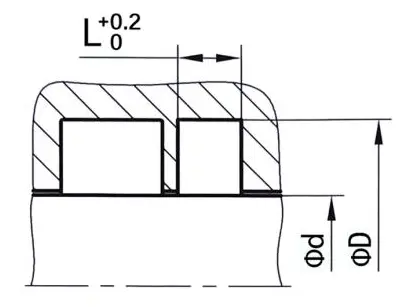

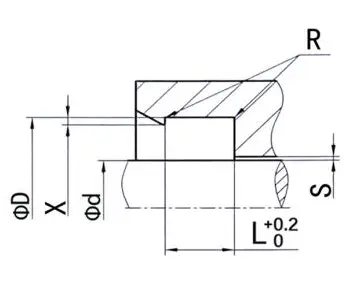

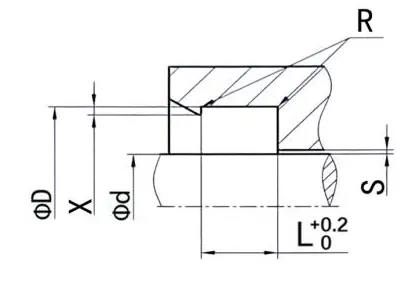

Eksempler på forsegling af rille	Følgende er standardgroove -dimensioner (støvsæler af enhver størrelse inden for størrelsesområdet kan produceres)
		Φd	Φd	L	c/s	Maksimal ekstruderingsgap
						100bar	250bar	400bar
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

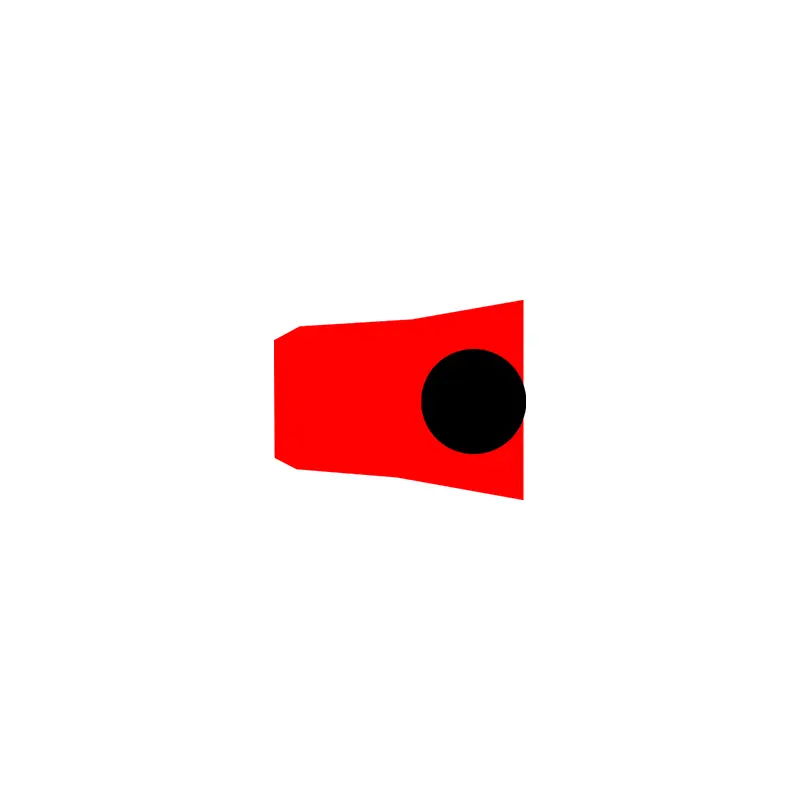

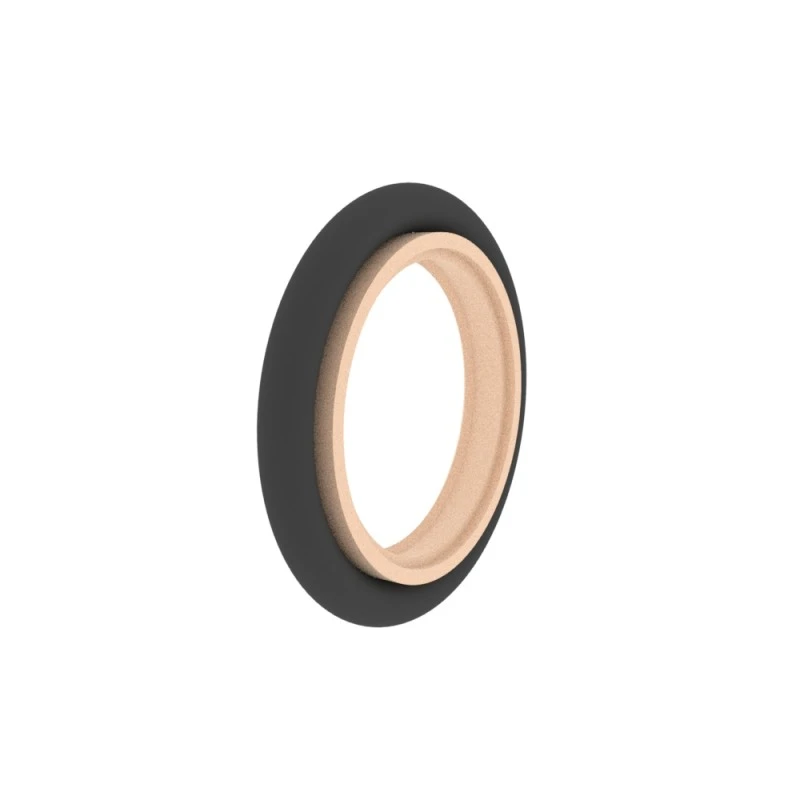

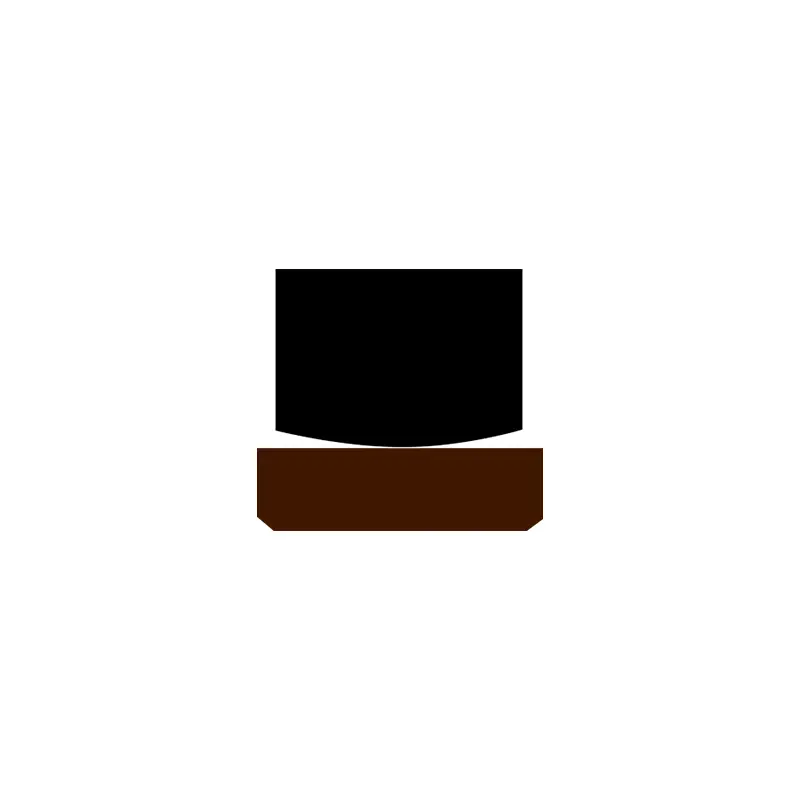

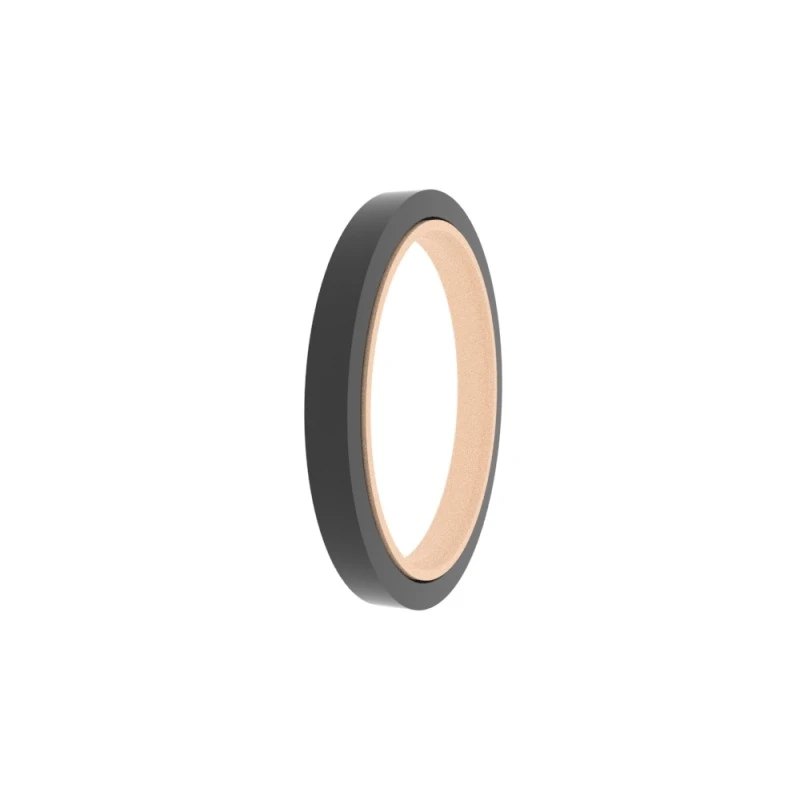

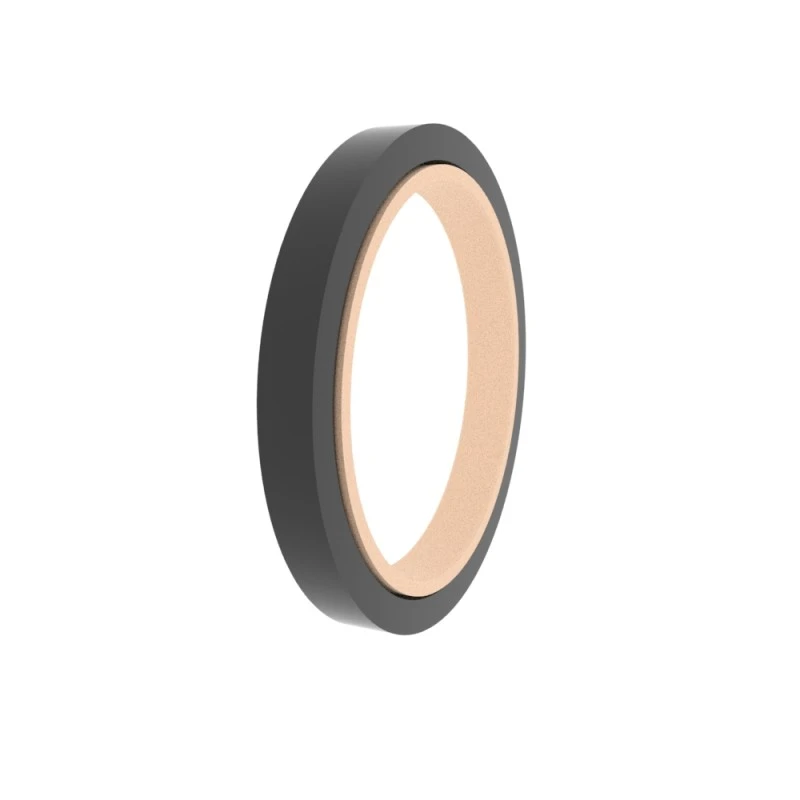

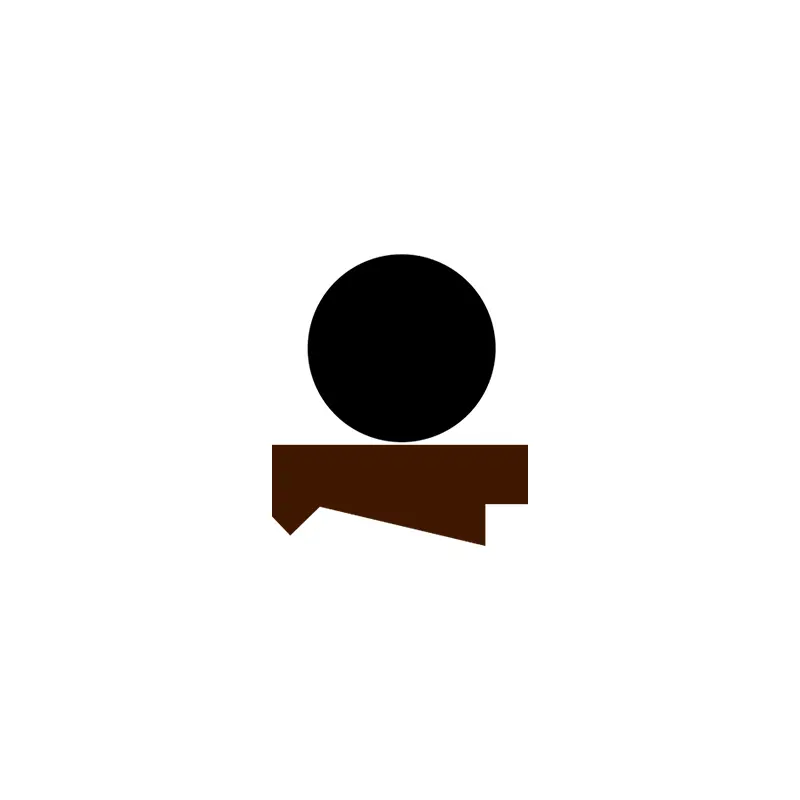

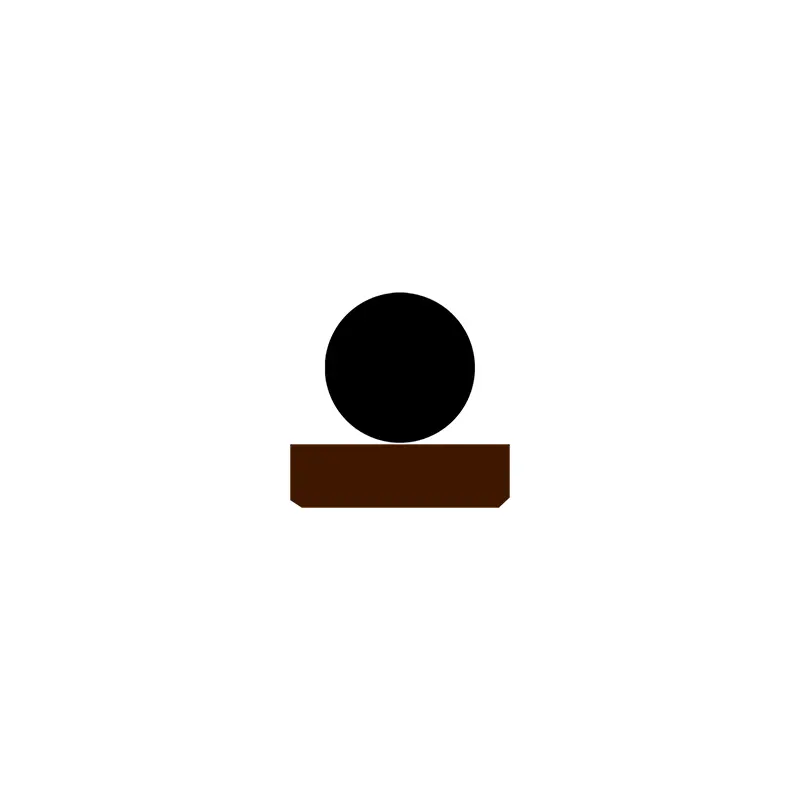

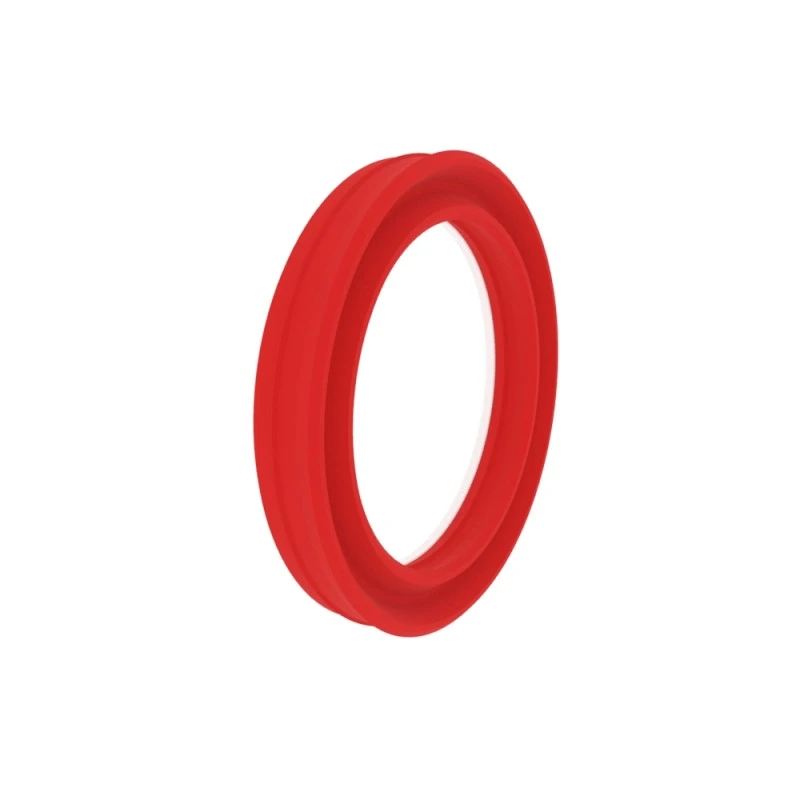

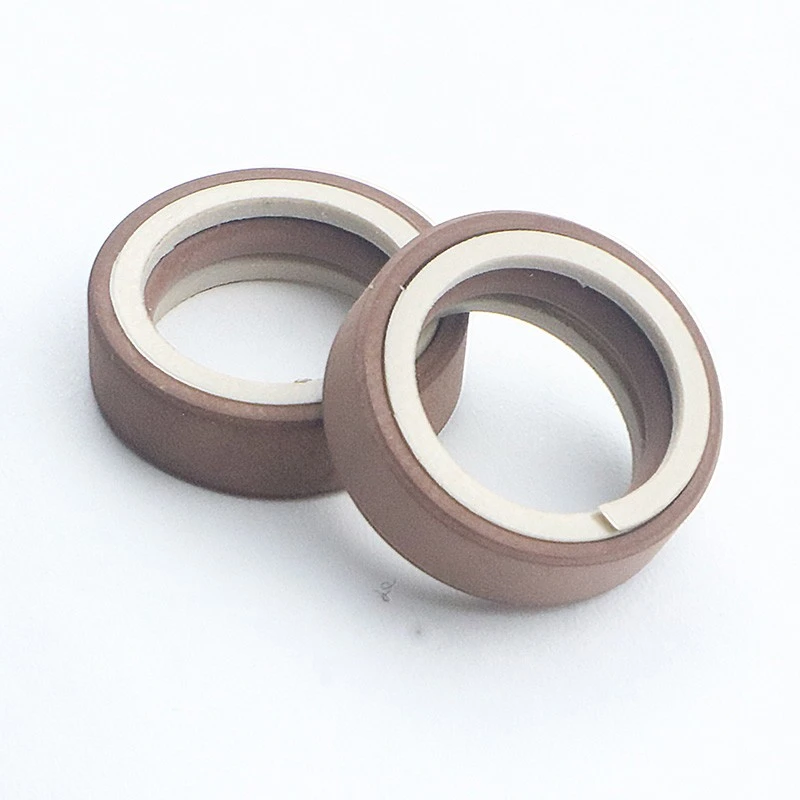

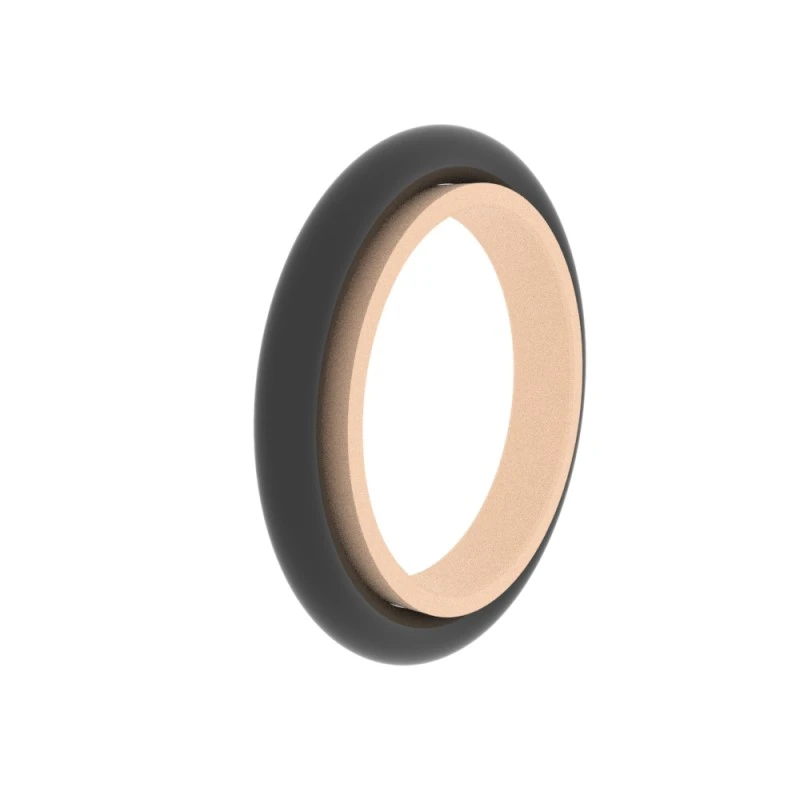

RCS109
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde

Bestillingseksempel

Model: RCS109

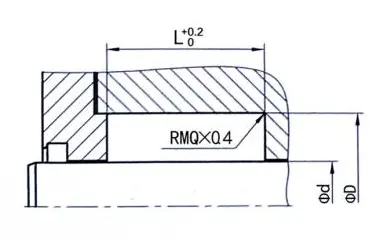

Groove Størrelse: 100x115.1x6.3

Materiale: PTFE3+NBR

Forseglingstype: RCS109
Hovedpåføring: Ingeniørkøretøjer, landbrugsmaskiner, kraner, marine hydraulisk udstyr, værktøjsmaskiner.
Fordele: Lav friktion, ingen krybning, høj slidstyrke, kun god anti-ekstruderingspræstation, god termisk ledningsevne, stabil indlejring af rille, bredt temperaturområde.
Materiale: tetrafluoroethylen, nitrilgummi eller fluorgummi

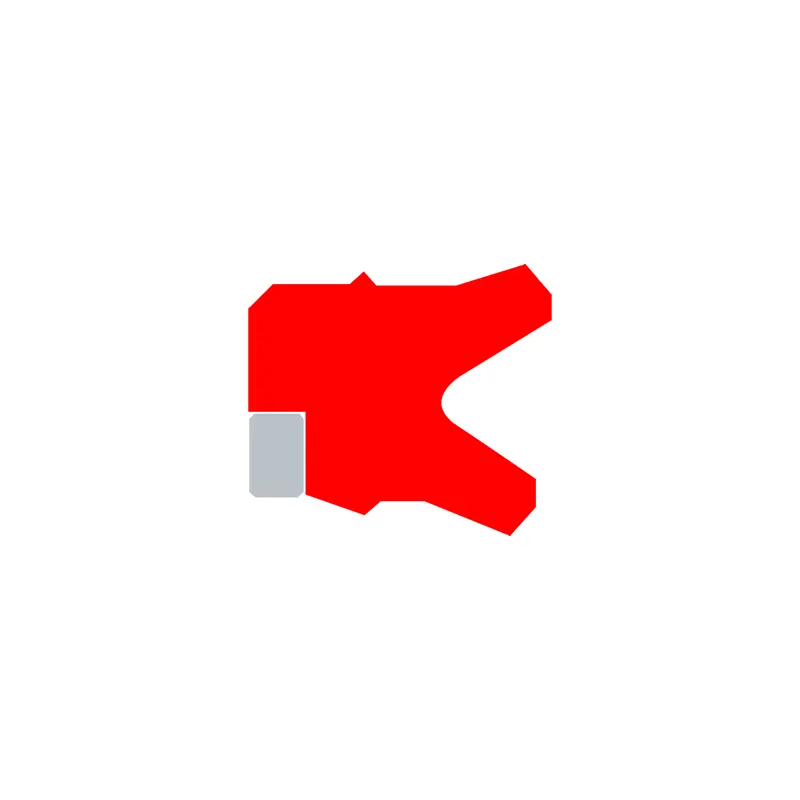

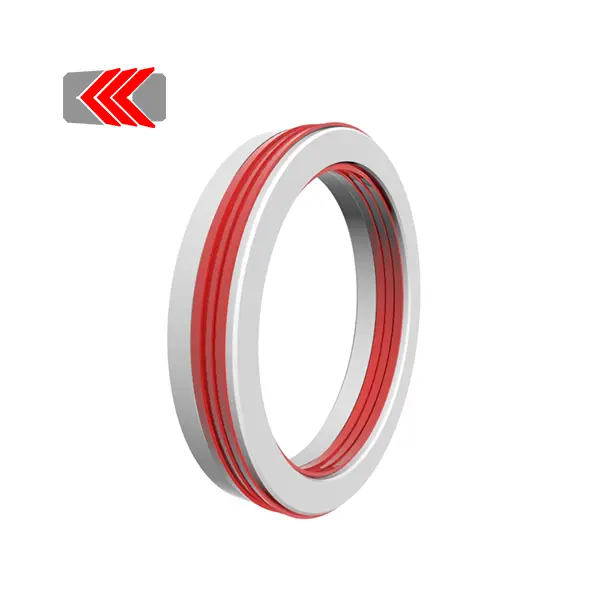

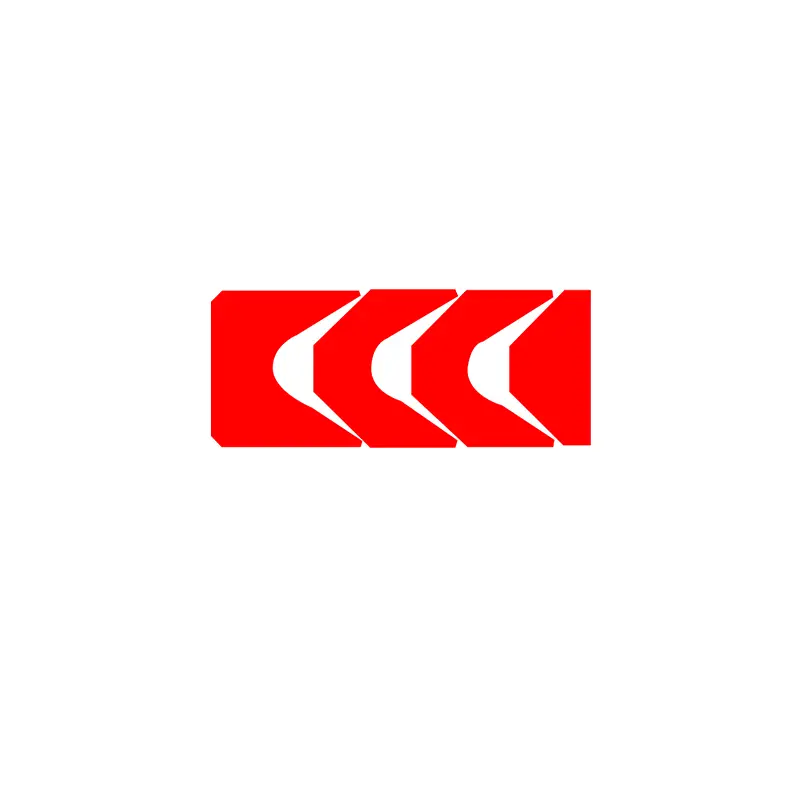

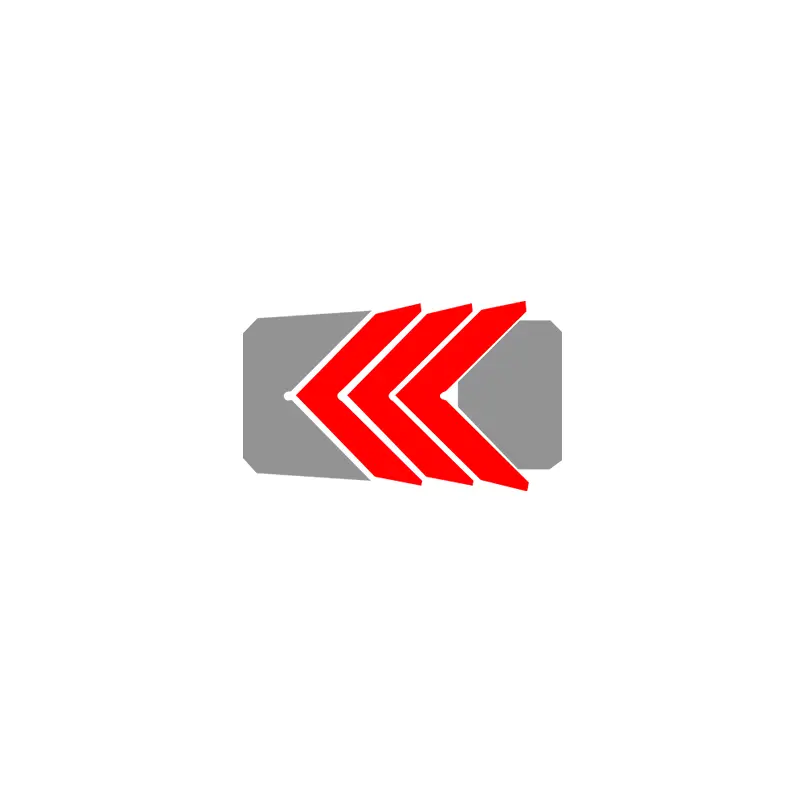

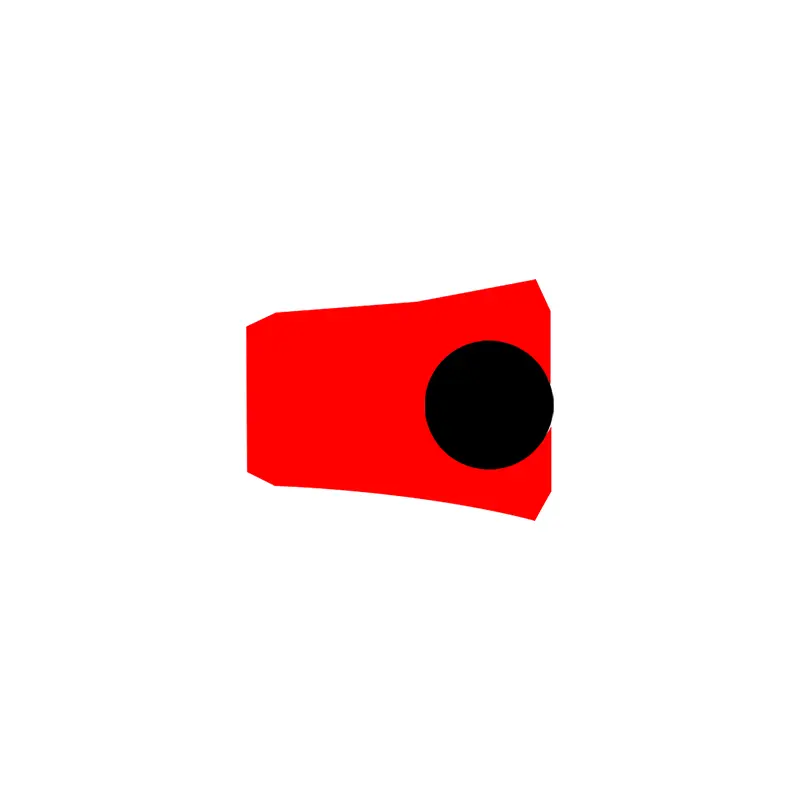

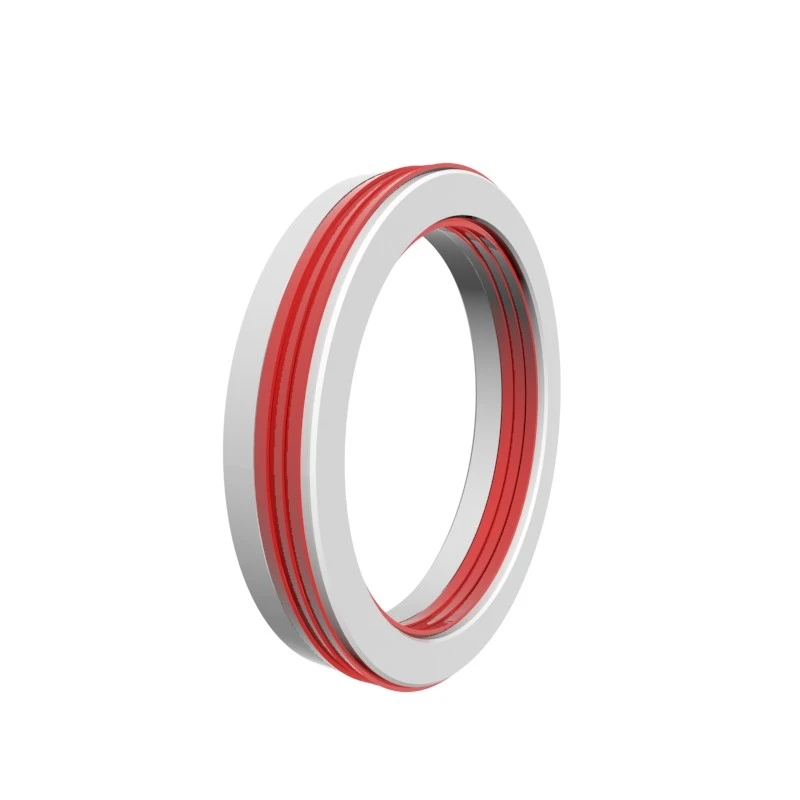

RCS110-112
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde

Bestillingseksempel

Model: RCS110-112

Groove Størrelse: 100x120x32

Materiale: RC-PU-H+POM

Forseglingstype: RCS110-112, RCS126-128
Hovedansøgning: For tunge industrielle maskiner, presser
Fordele: Velegnet til gamle stempelstænger, åben type let at installere creeper
Materiale: polyurethan, polyoxymethylen, nylon

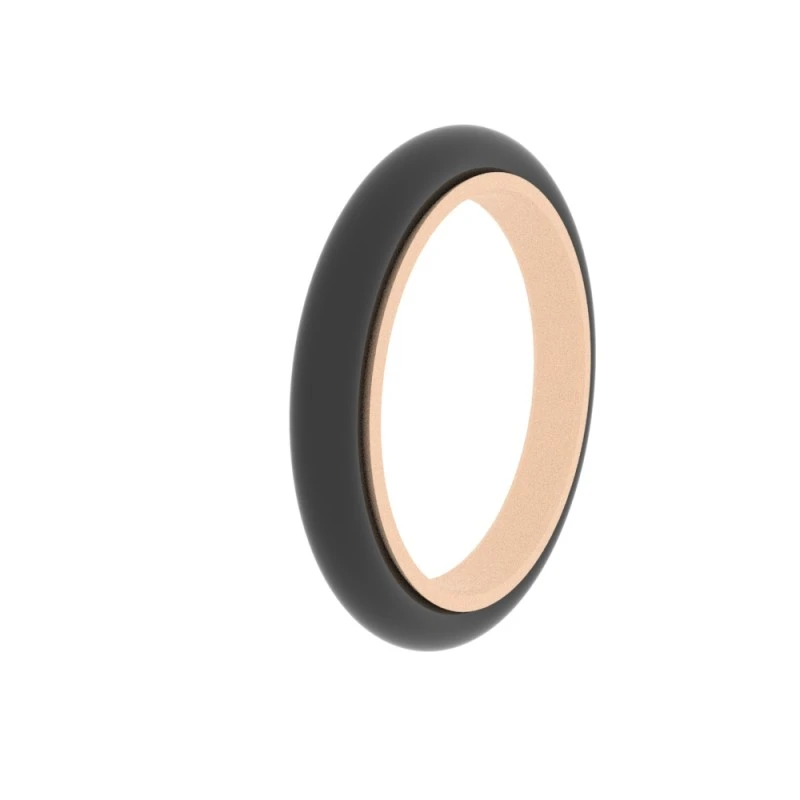

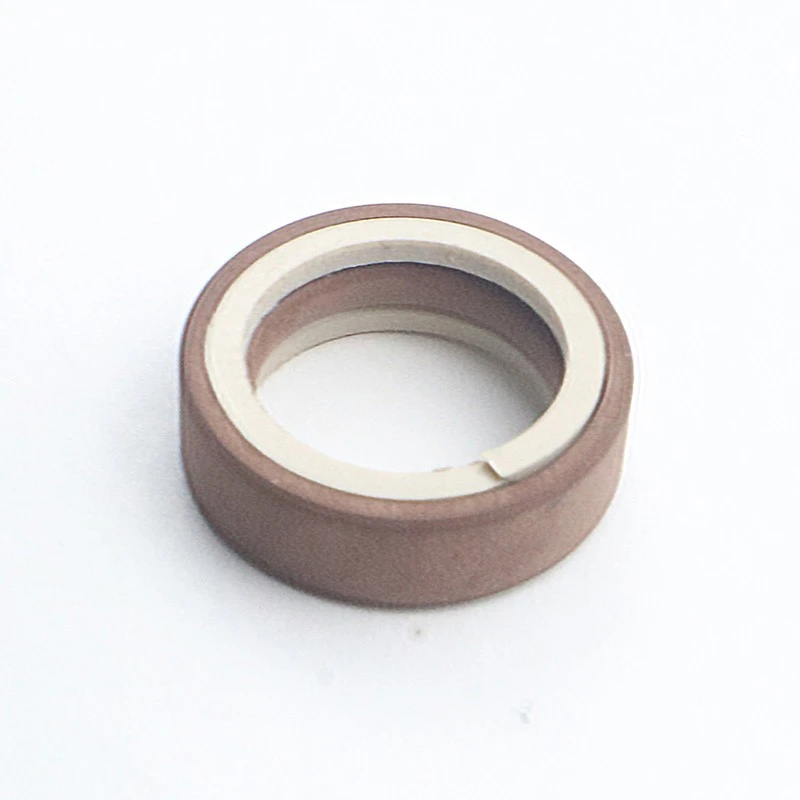

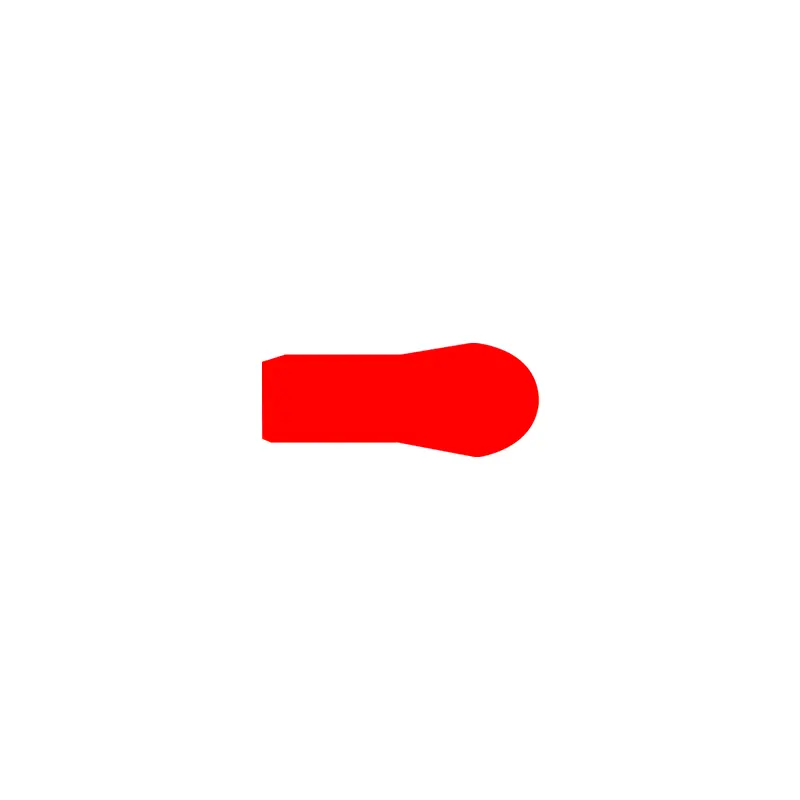

RCS119
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde

Bestillingseksempel

Model: RCS119

Groove Størrelse: 100x109.4x7.1

Materiale: PTFE2+NBR

Forseglingstype: RCS119
Hovedpåføring: Kemisk industri, hurtige cylindre og positioneringsmaskiner. Fødevareindustri, farmaceutisk industri.
Fordele: modstandsdygtige over for høje temperaturer og forskellige kemiske medier, lav friktionskoefficient, ingen krybning, gode tørre friktionsegenskaber, lave statiske og friktionsværdier.
Materiale: PTFE+bladfjeder
