Drejning af statiske sæler

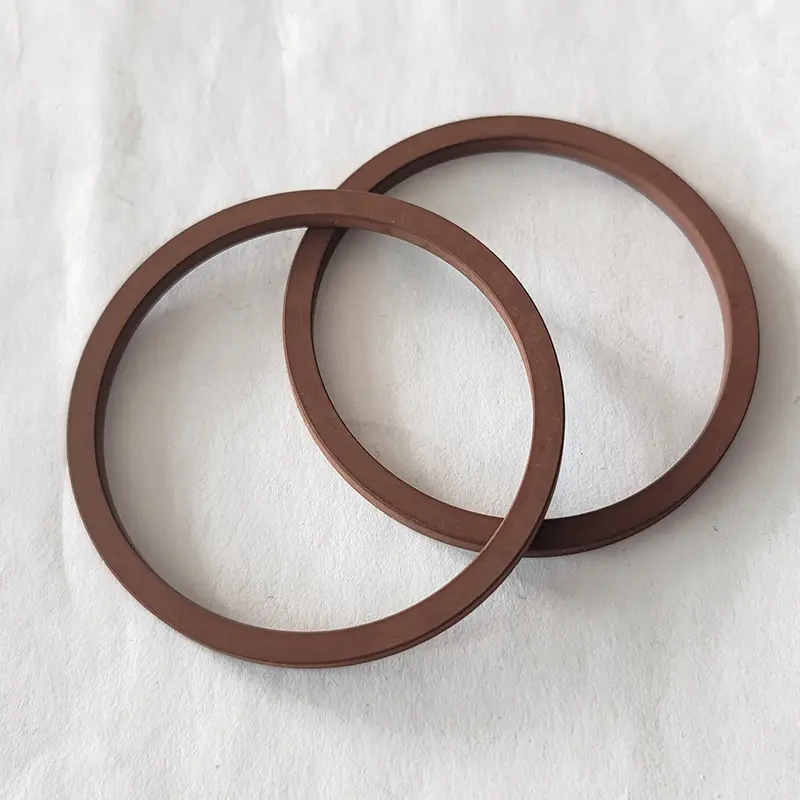

Vi leverer et komplet udvalg af drejende statiske sælerløsninger, der dækker standard generelle og højtryksspecialprodukter. RCFL106/102 og RCK126 er grundlæggende modeller med enkel struktur og bred anvendelse; RCS130/131 og RCFL108 vedtager installation af ydre diameterinstallation for at sikre stabiliteten af ​​rilleindlejring; RCK120/127 og andre lignende serieprodukter opnår den samme pålidelighed gennem installation af den indre diameter i den indre diameter.

Som svar på flangeforseglingsbehov kan RCF110 og RCR118 bære tryk i begge retninger, og trykretningen skal angives ved bestilling. Produktlinien dækker fuldt tryk på lavtryk til arbejdsvilkår for højtryk, og materialet er slidbestandigt og korrosionsbestandigt og bruges i vid udstrækning i hydrauliske systemer, rørledningsforbindelser og forsegling af industrielt udstyr.

Produktfunktioner og applikationer:

Anvendelse: Generelt formål, ID -segl, OD -segl, aksial forsegling

O-ring-specifikationer og riller

Bestillingsstørrelse

Φd1 ...... indre diameter

Φd2 ...... sektionsdiameter

Bestillingseksempel

Model: RCFL106

Indvendig diameter Sektionsdiameter: 14x1.8

Materiale: NBR

Anvendelse

Tryk indefra: O-ring komprimeres fra udvendig diameter

Tryk udefra: O-ring komprimeres fra den indvendige diameter

O-ringe har præcise fremstillingstolerancer. De tilladte tolerancer er blevet standardiseret i henhold til DIN3771 og ISO3601/1 (tværsnitsdiameter op til 7 mm, den indre diameter op til 670 mm). De tilsvarende tolerancer er vist i følgende tabel.

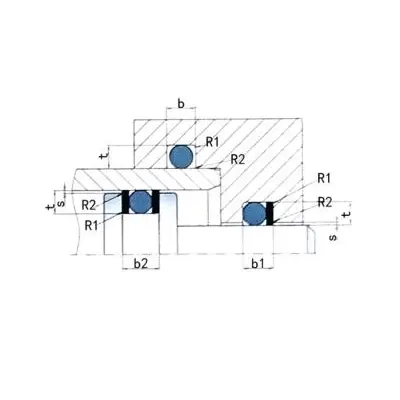

Groove størrelse

Afsnit D2	Groove dybde t						Groove Bredde Enhed: MM (+0.20)			Radius R1 mm
mm	Statisk		Dynamisk (hydraulisk)		Dynamisk (pneumatisk)		b Ingen tilbageholdelsesring	B1 1 fastholder ring	B2 2 fastholder ringe
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0,4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0,4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0,4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0,4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0,4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0,4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0,4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0,6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0,6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0,6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0,6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0,6-1,0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0,6-1,0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0,6-1,0
