Vi er forpligtet til at tilvejebringe et "beskyttelsespresset resistenslangt-term" treenighedsløsning til hvert scenario, der kræver drejning af roterende sæler. Gennem 200+ materielle formler og strukturelle patenter hjælper vi kunderne med at reducere fejlfrekvenser og opnå TCO -optimering. Hele serien med produktmodeller er meget forskelligartet. Du kan vælge i henhold til faktiske behov eller tilpasse drejning af roterende sæler fra os.

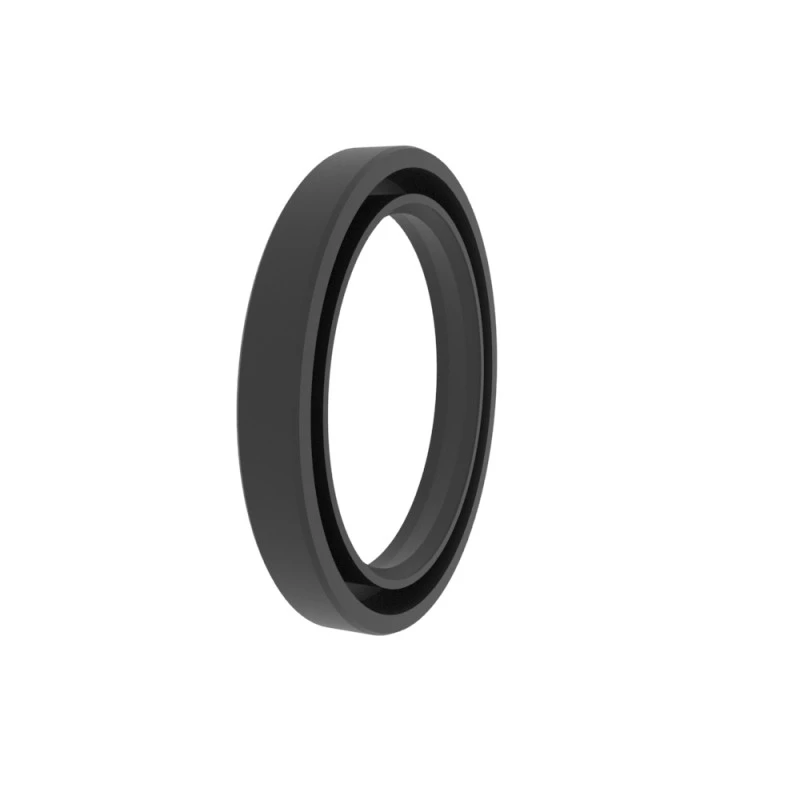

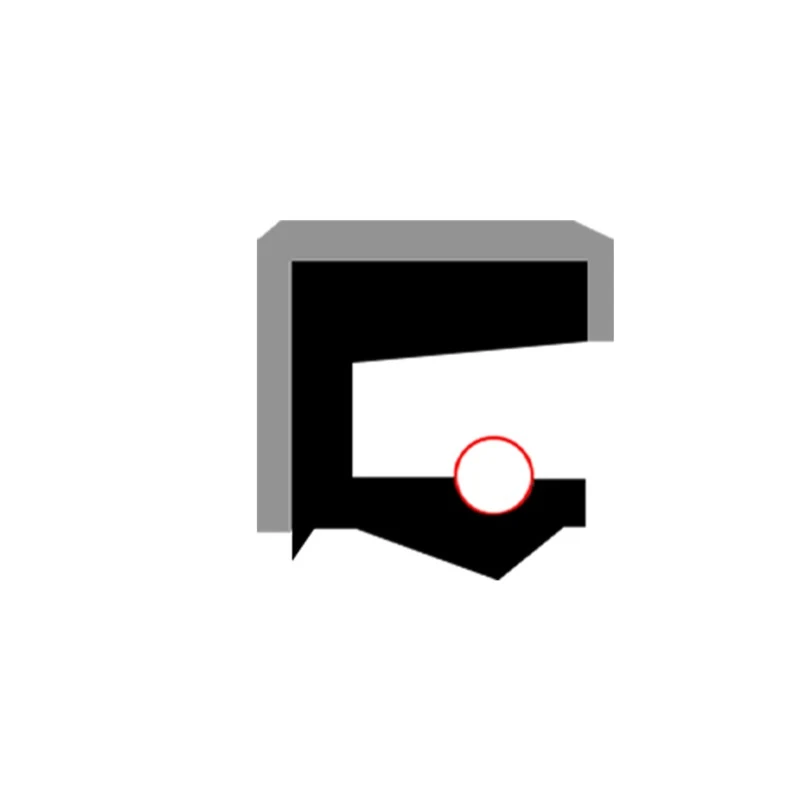

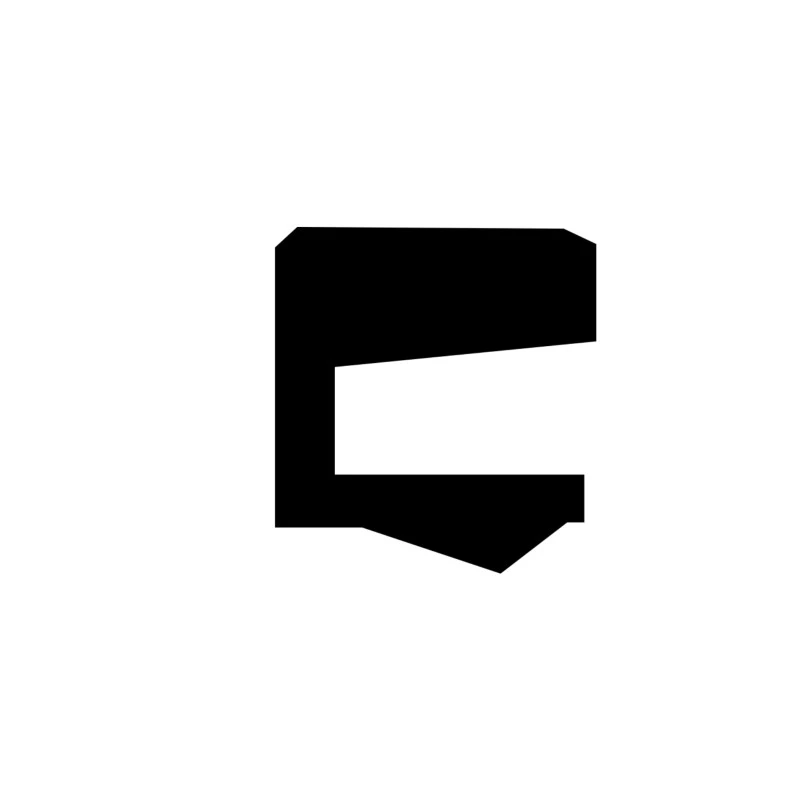

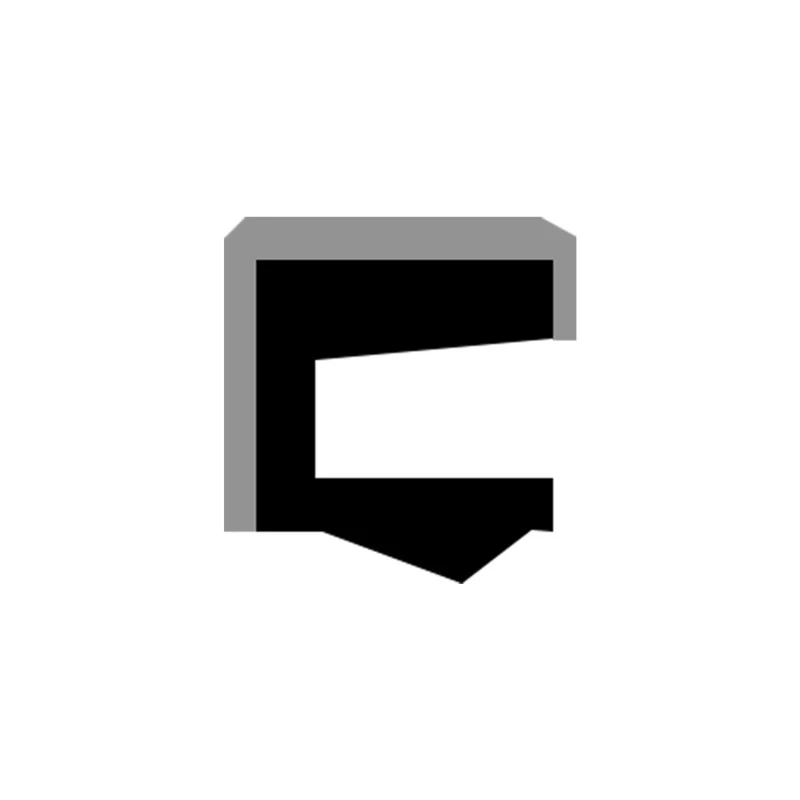

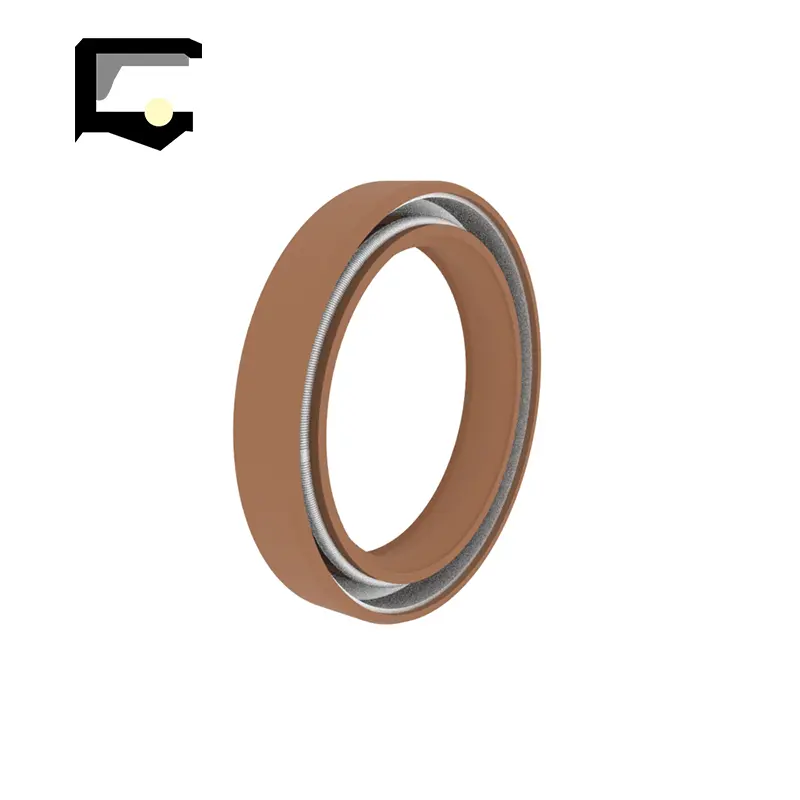

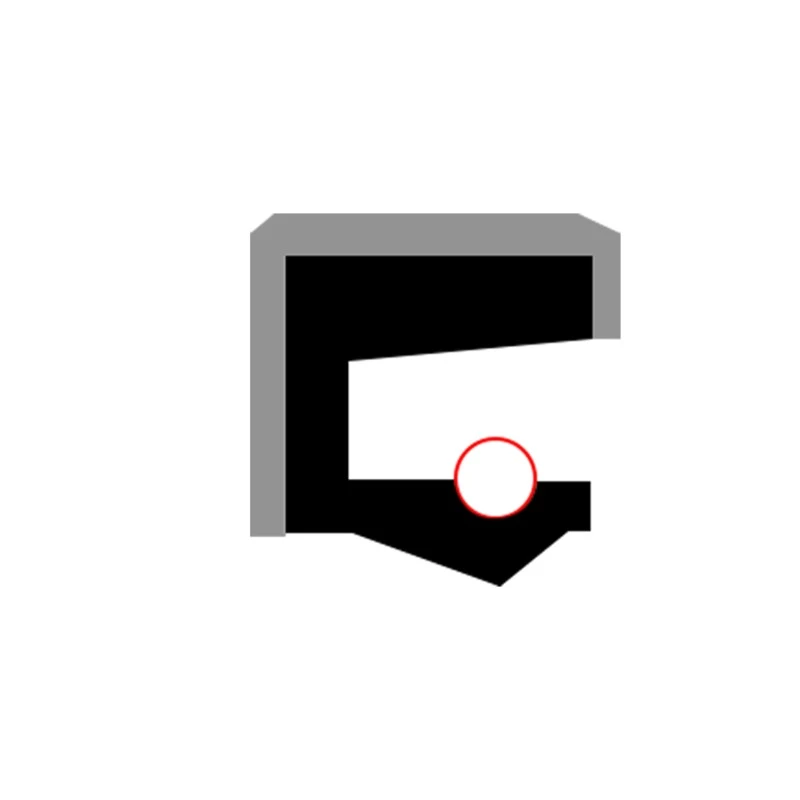

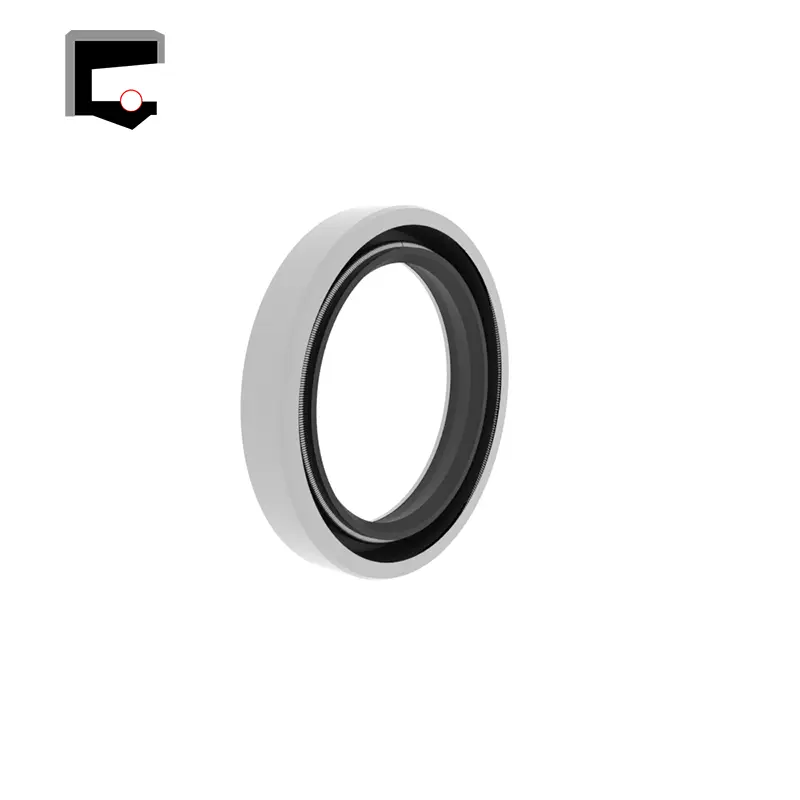

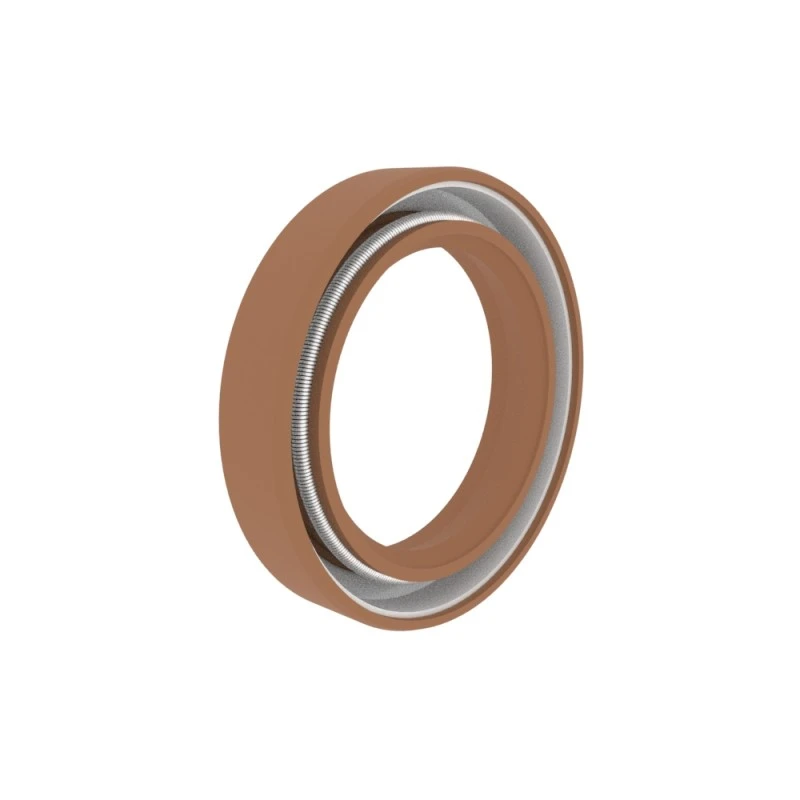

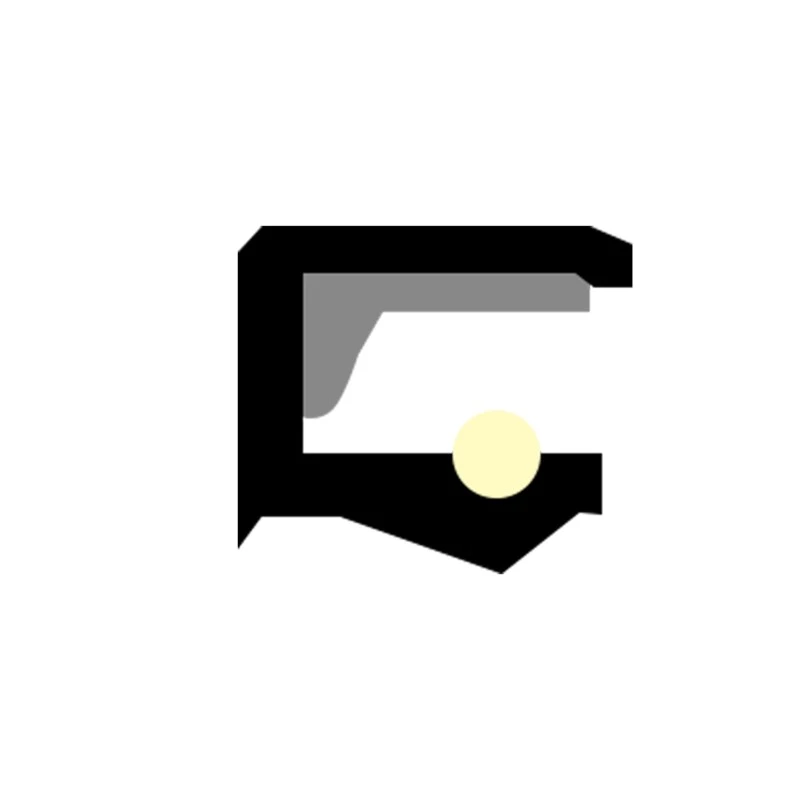

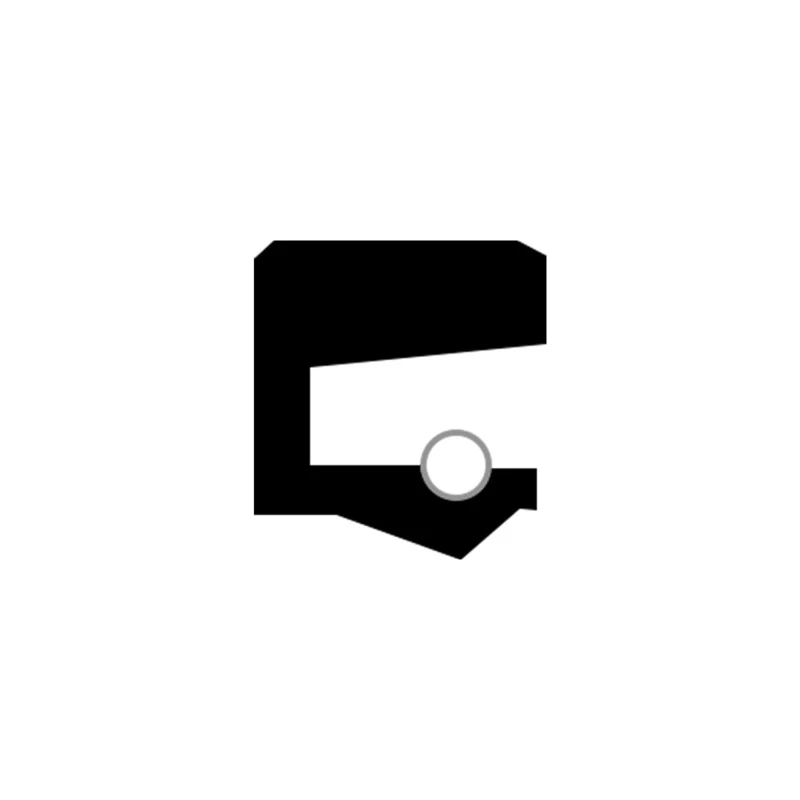

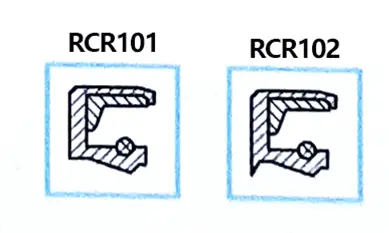

RCR101 Rotary Skeleton enkelt læbestætning, enkelt skuespil, aksial åben rilleinstallation, vidt brugt, for det meste brugt som et beskyttende element til lejer.
RCR102 Rotary Skeleton Dobbelt læbestætning, enkelt skuespil, med støvtæt hjælpelæbe, aksial åben rilleinstallation, vidt brugt, mest brugt som et beskyttende element til lejer.
RCR103 Rotary Seal, Double Acting, med understøttelsesring, bedre tætningseffekt under højtryksrotationsforseglingsbetingelser.

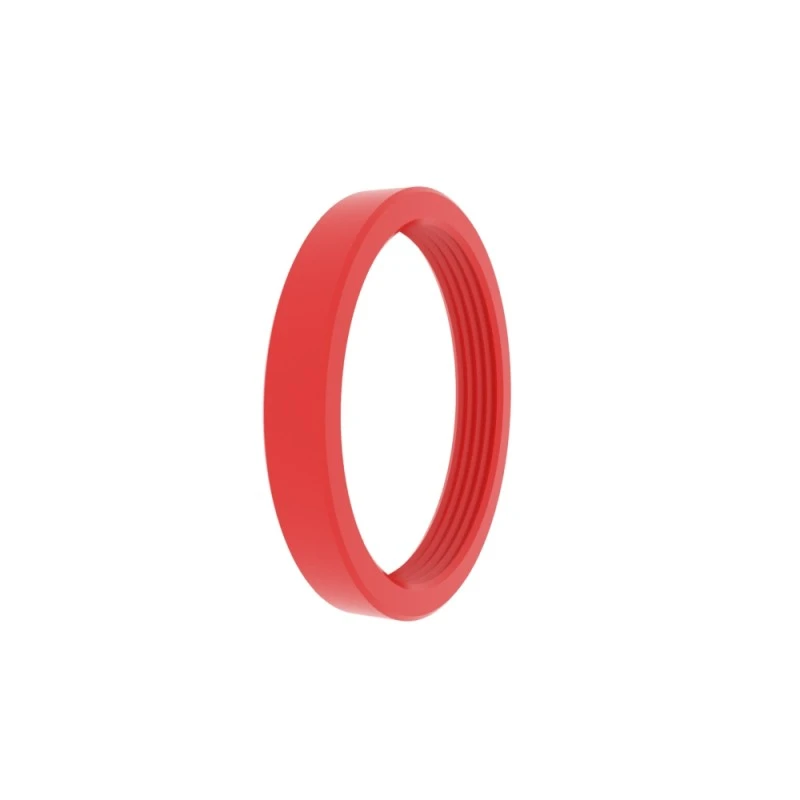

RCR104, RCR105 Rotary Seal, Double Acting, smal rille, stabil rilleindlejring og tandforseglingsoverflade.

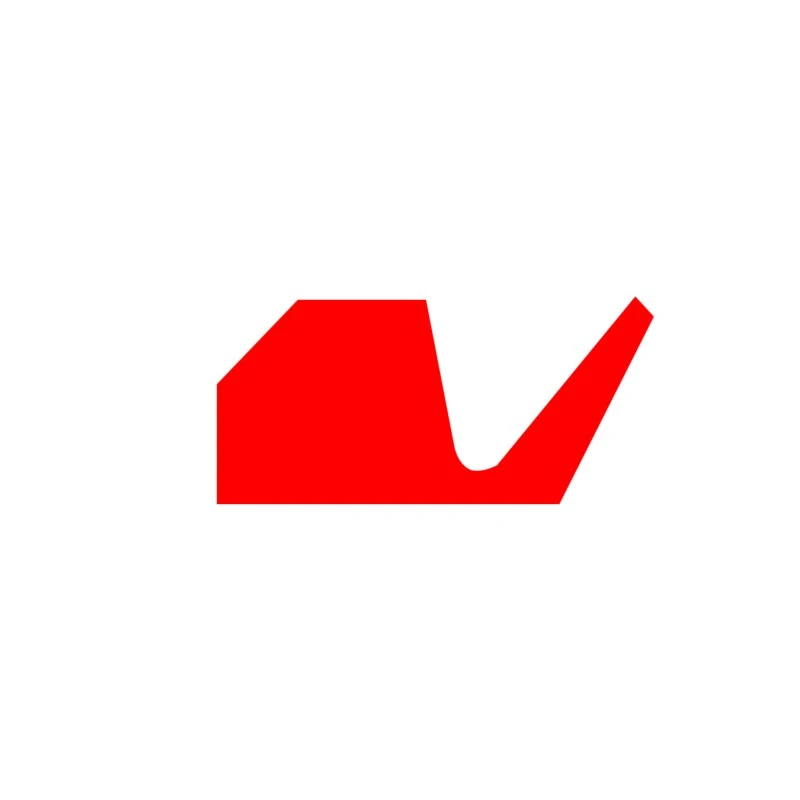

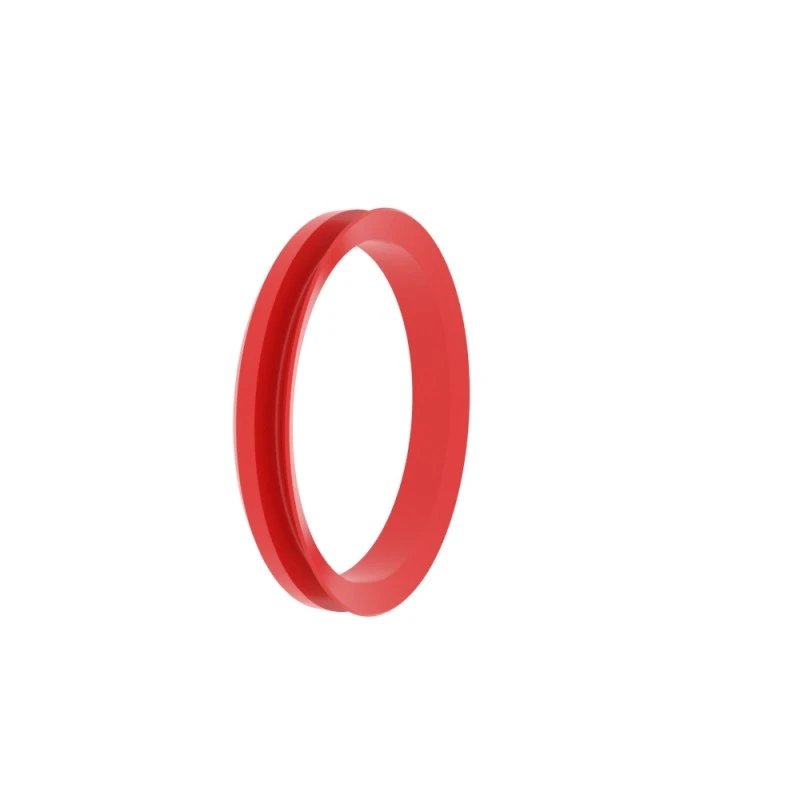

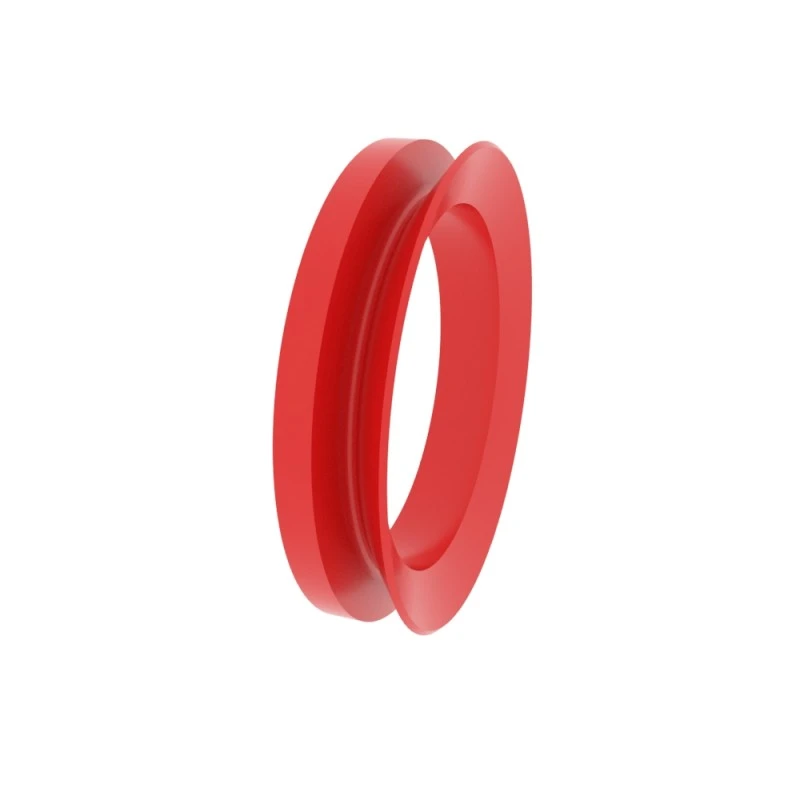

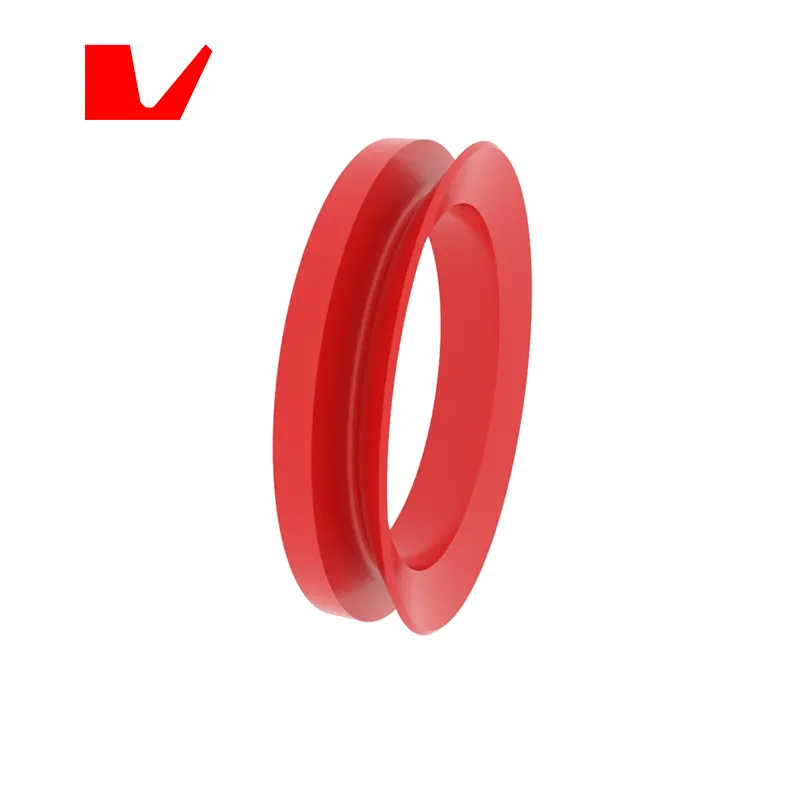

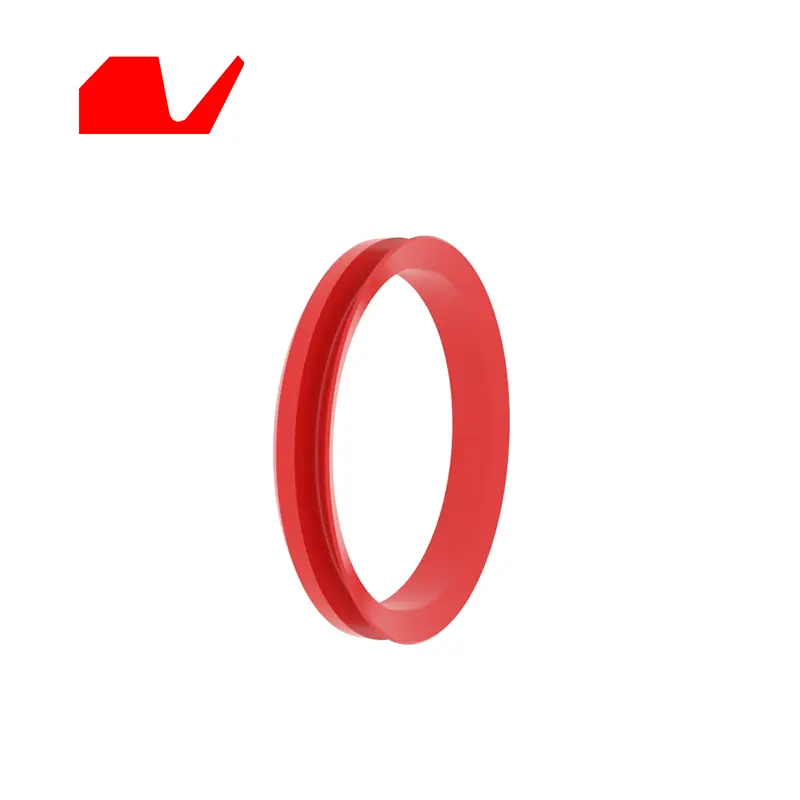

RCR106, RCR107 V-formet roterende tætning, aksial bevægelse, stor elastisk modul, friktionsresistens, støv, forurenende stoffer, vandstænk, olie-stænk osv.

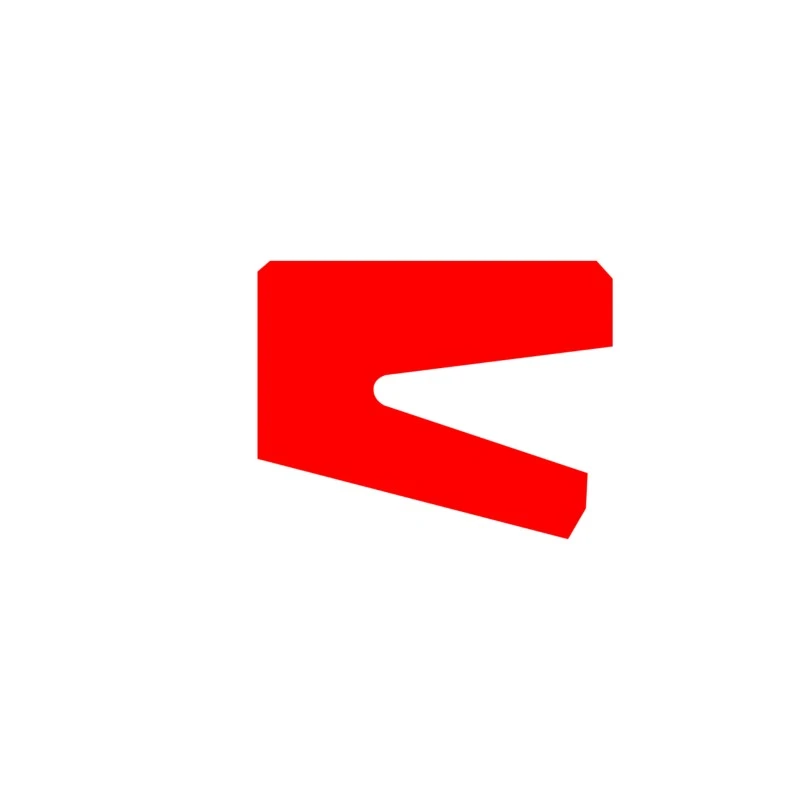

RCR108 Rotary Seal, Single Acting, No Spring, Interferensen af indre og ydre læber bestemmes i henhold til forskellige arbejdsforhold.

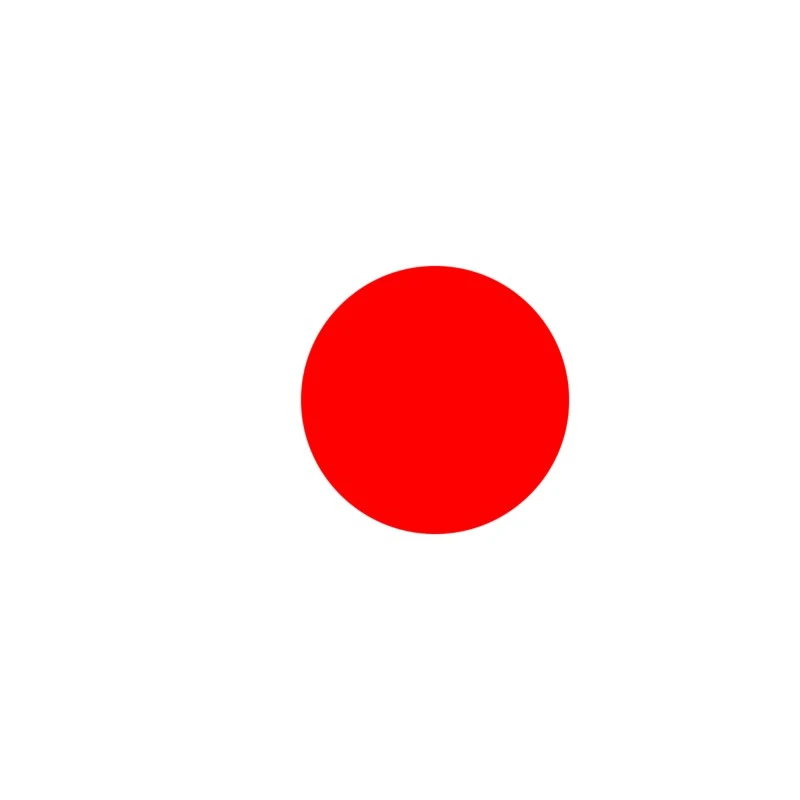

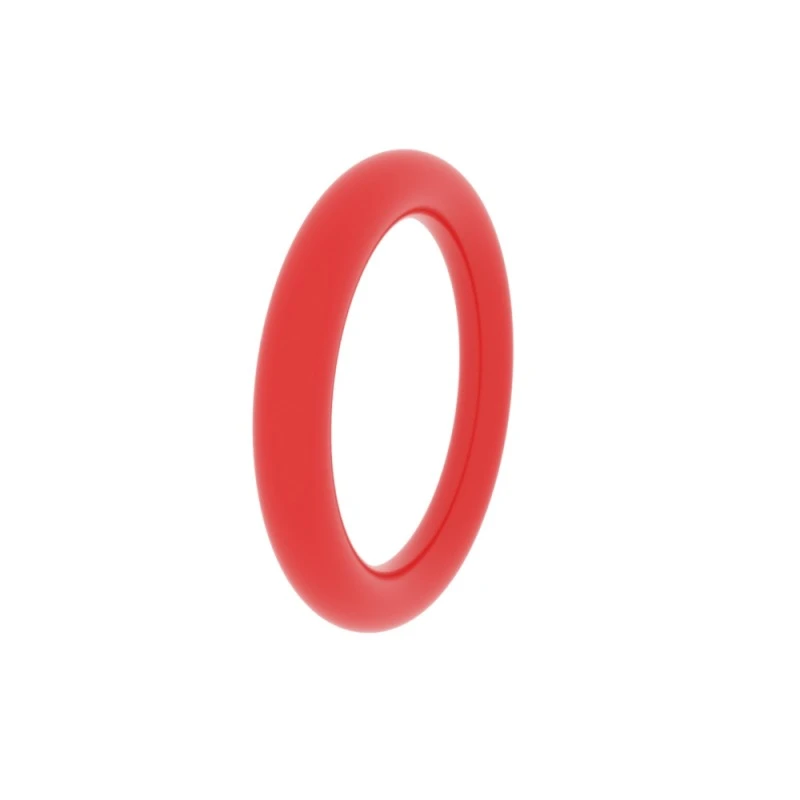

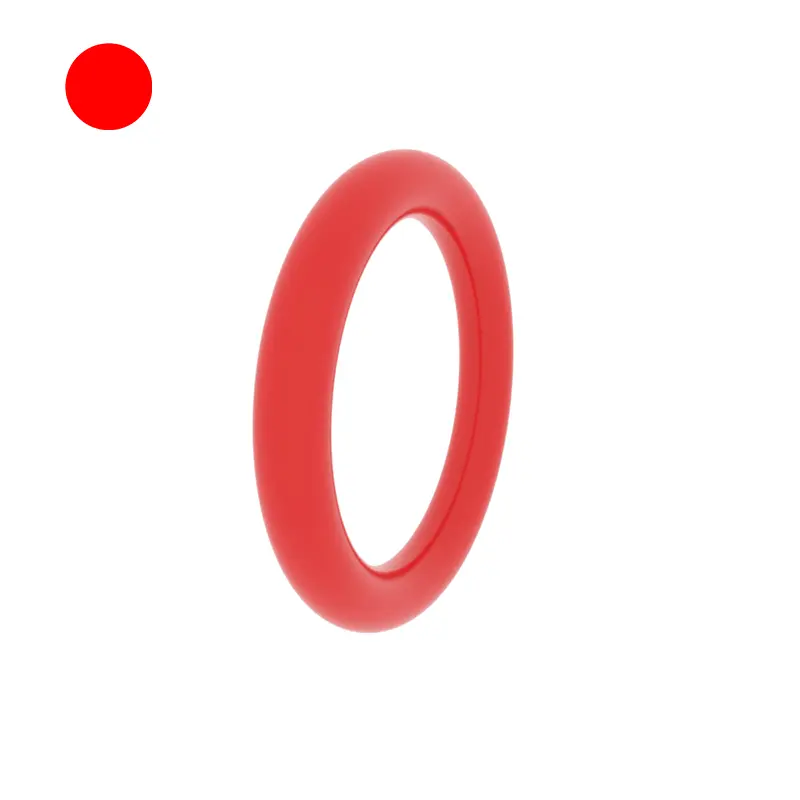

RCR109 O-ring, elastisk ring, der for det meste bruges til statisk tætning eller dynamisk tætning, fleksibel temperaturmediumudvælgelse. For detaljerede riller henvises til O-RING-prøven.
RCR110 roterende tetrafluoroethylenforsegling til skaft, dobbeltvirkende, egnet til smalle riller.

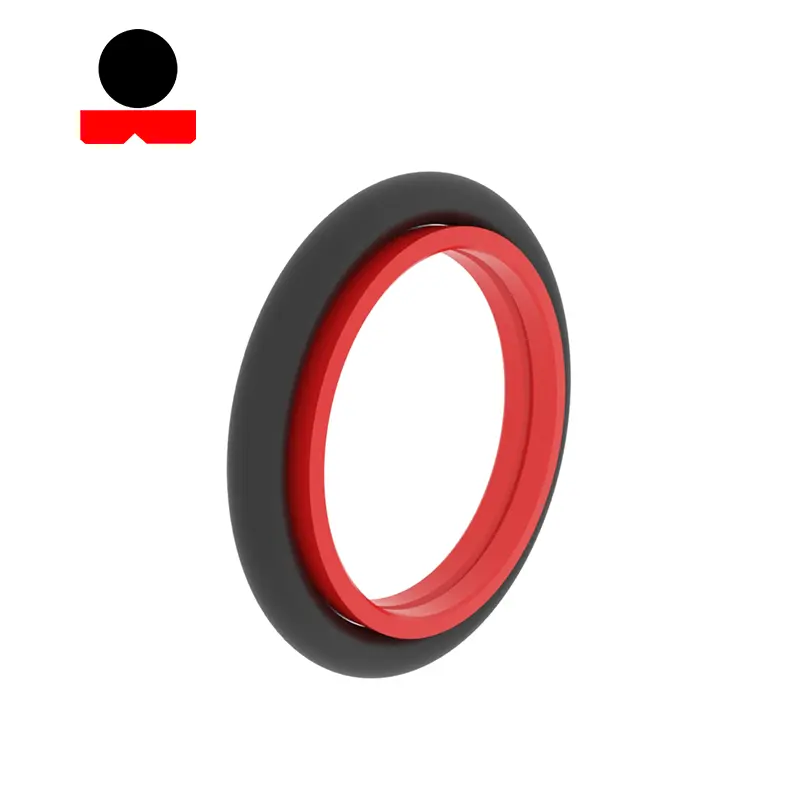

RCR111 Rotary tetrafluoroethylenforsegling til hul, dobbeltvirkende, egnet til smalle riller.
RCR112 Rotary Seal, Double Acting, smal rille, egnet til smurt arbejdsvilkår.

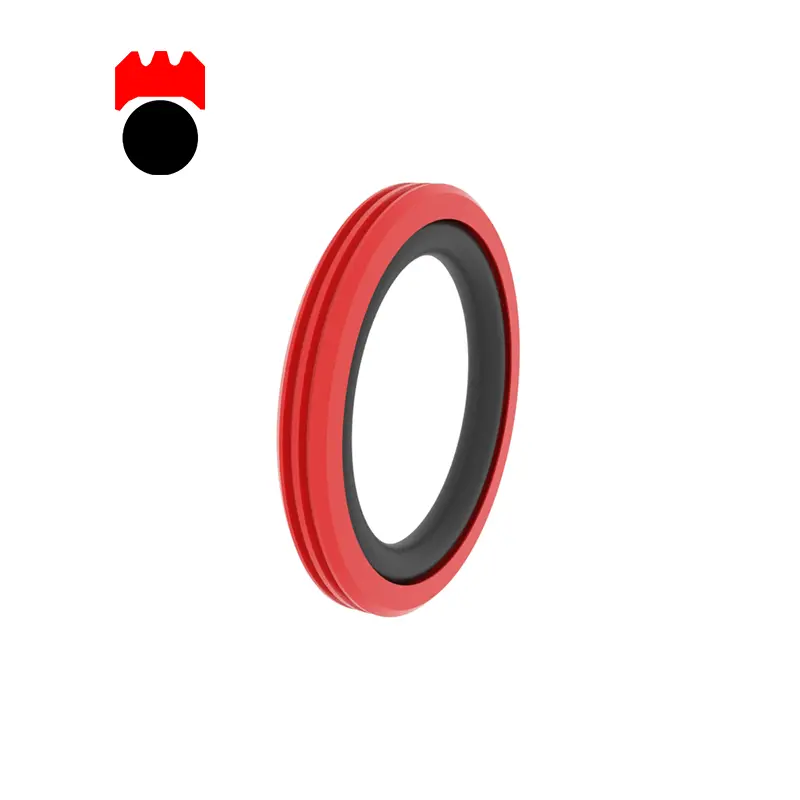

RCR113 Rotary Seal, Double Acting, med understøttelsesring, stabil rilleindlejring, hvilket tillader større ekstruderingsgap og tryk, mest brugt på den roterende skaft af udgravningsudstyr.
RCR115 Rotary tetrafluoroethylenforsegling til skaft, dobbeltvirkende, lav friktion, anti-side højt tryk, anti-høj temperaturkorrosion.
RCR116 Rotary tetrafluoroethylenforsegling til hul, dobbeltvirkende, lav friktion, anti-side højt tryk, anti-høj temperaturkorrosion.

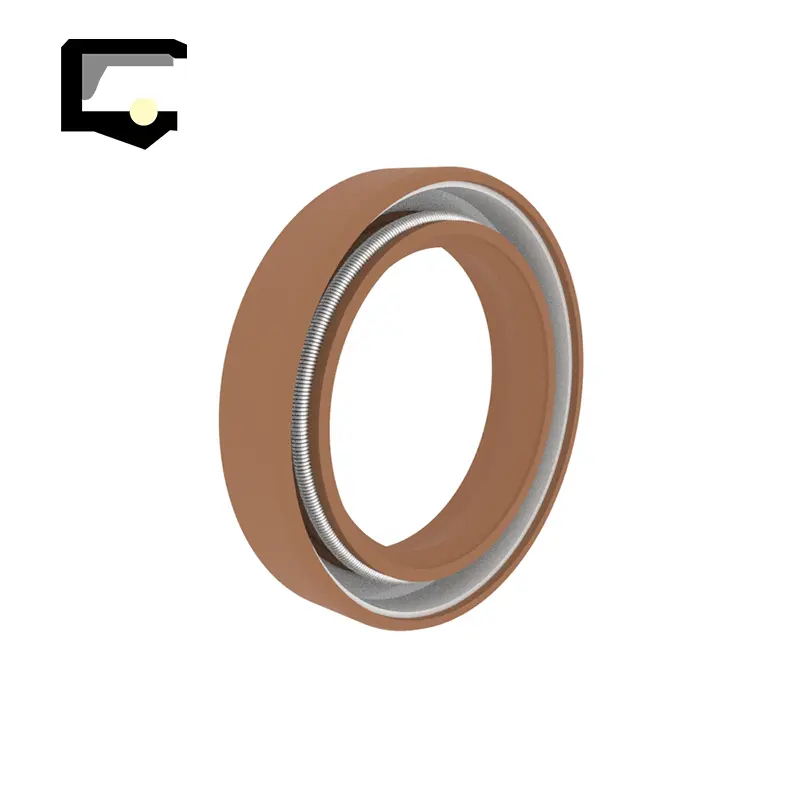

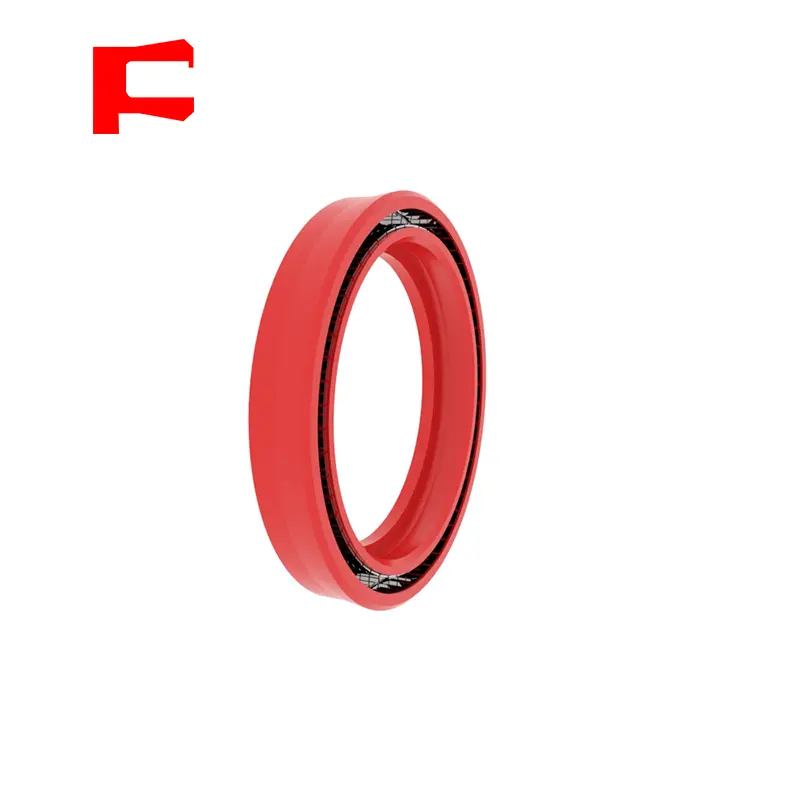

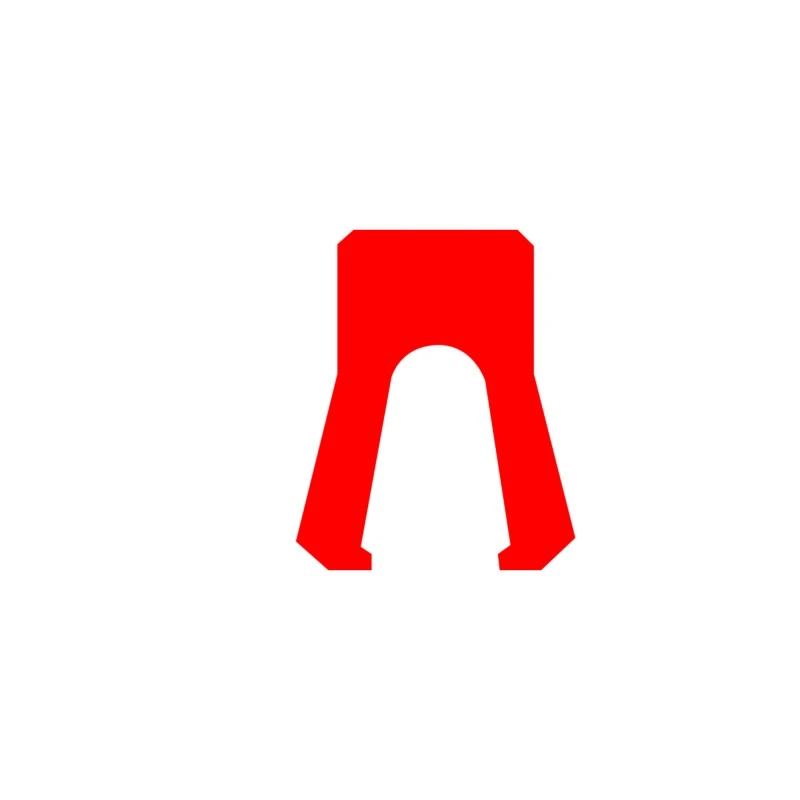

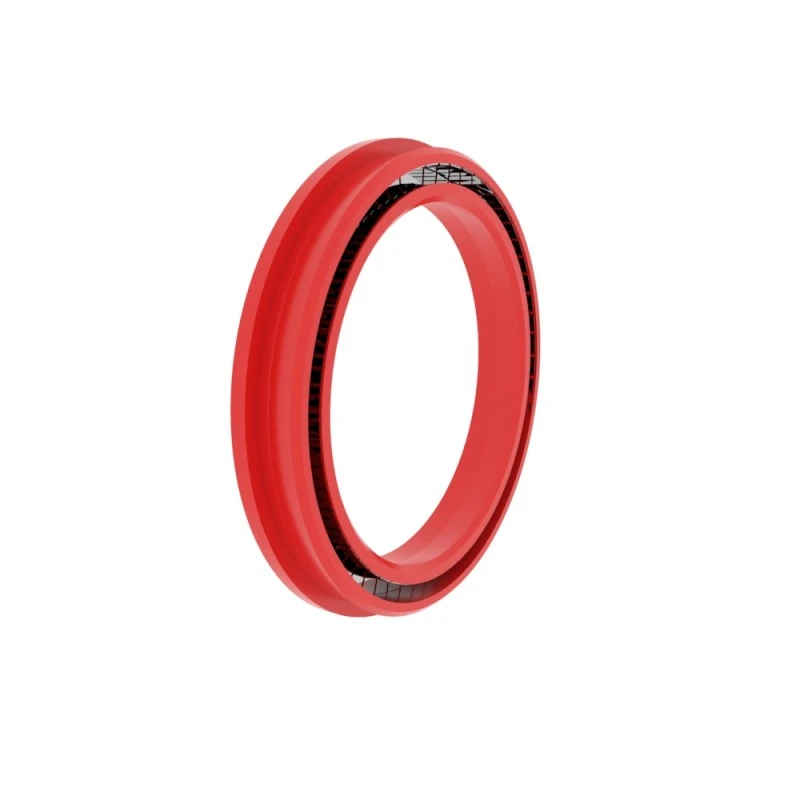

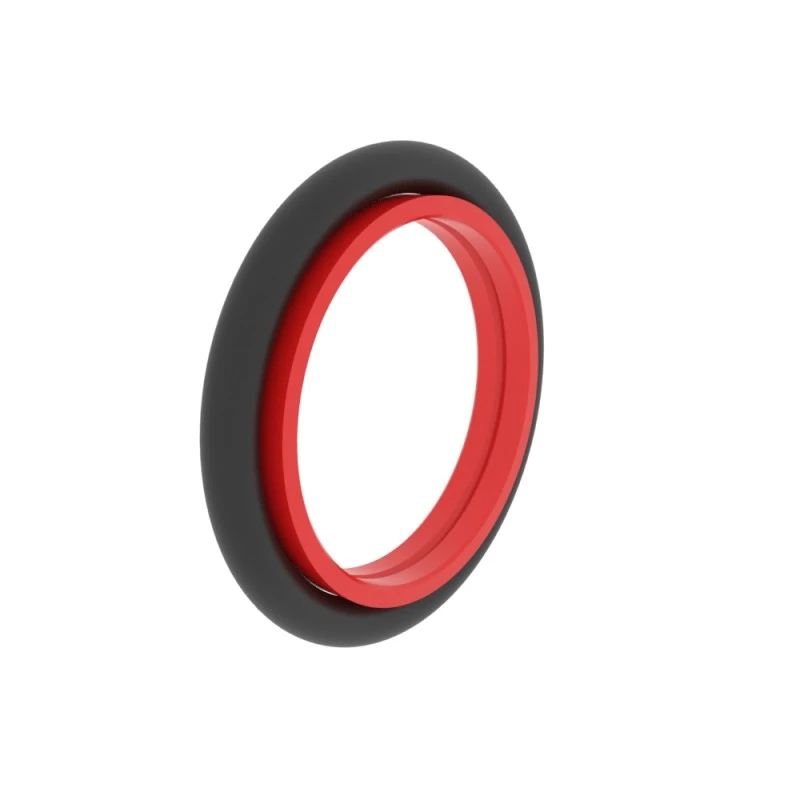

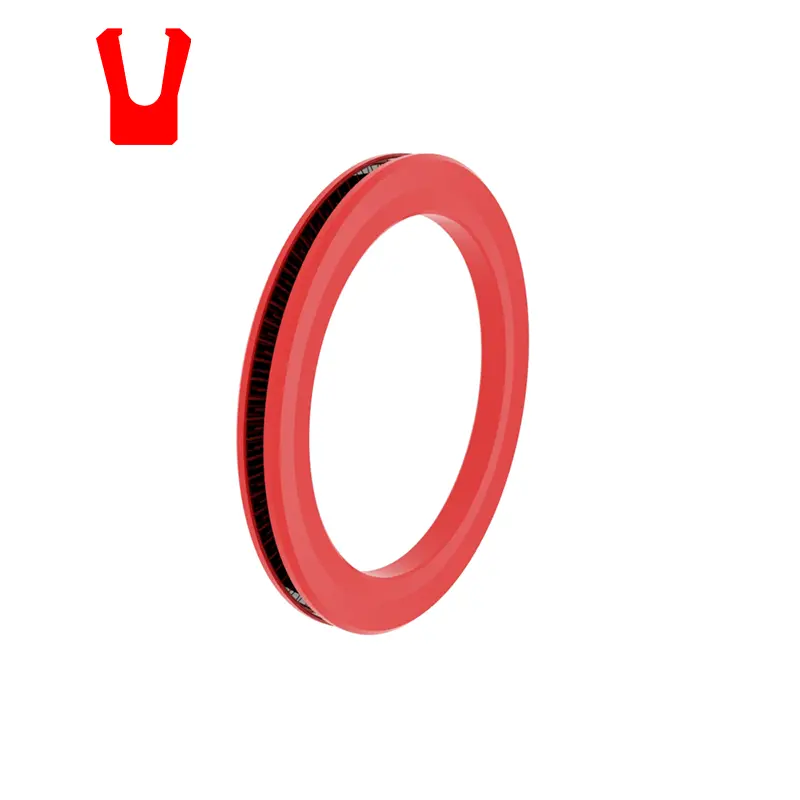

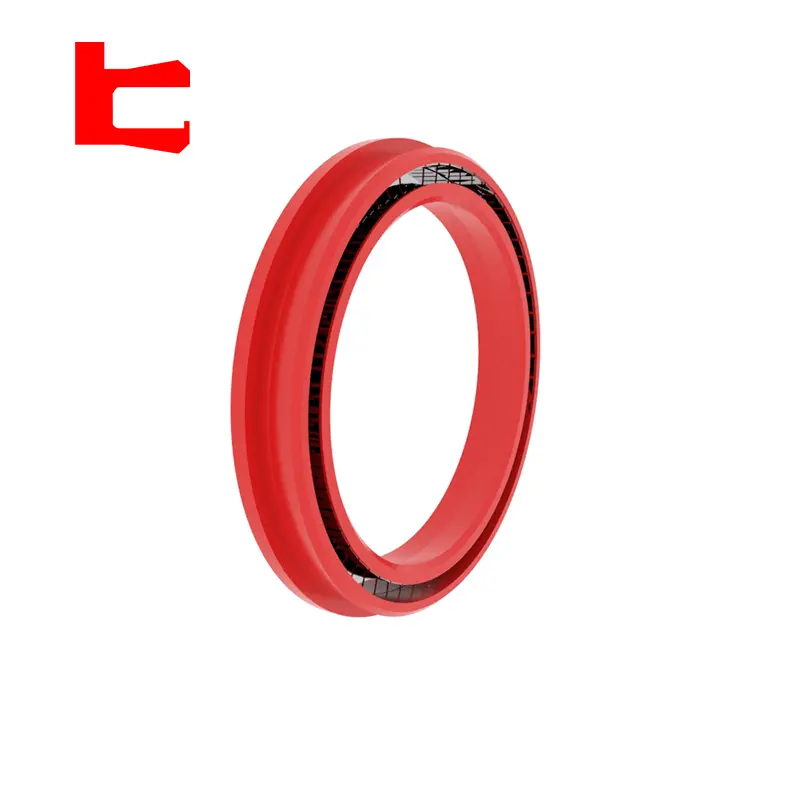

RCR117, RCR121 Rotary PTFE -tætning, med Mander Spring, Single Acting, høj temperaturkorrosionsmodstand, egnet til relativt høj hastighed og højt tryk.

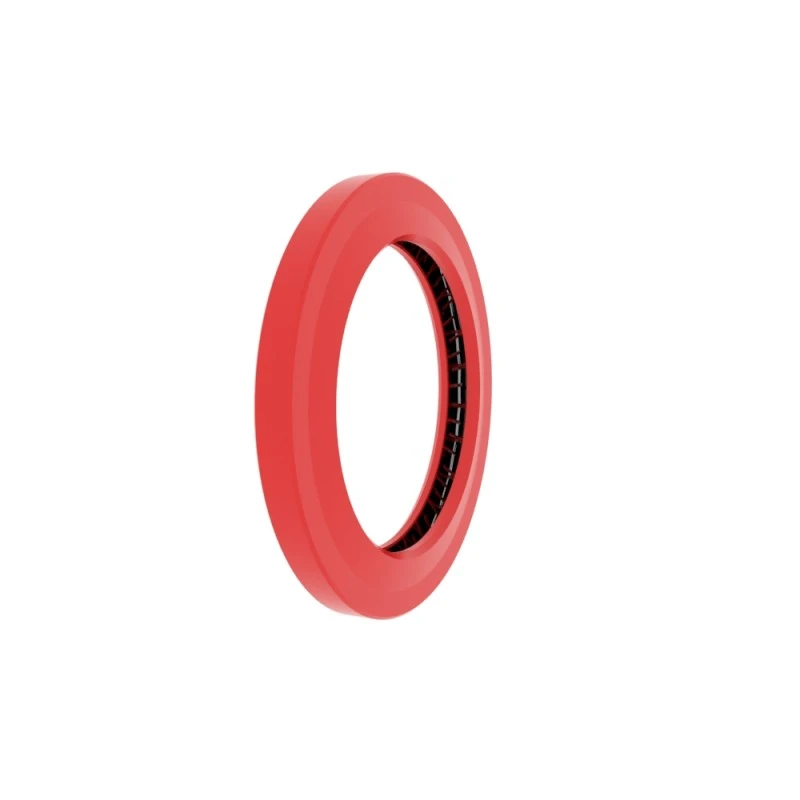

RCR118 END PTFE Rotary Seal, med Mander Spring, Single Acting, høj temperaturkorrosionsmodstand, for det meste anvendt i den kemiske industri.
RCR119 Rotary Skeleton enkelt læbestætning, enkelt skuespil, aksial åben rilleinstallation, vidt brugt, mest brugt som et beskyttende element til lejer.
RCR201, RCR202 Rotary Skeleton Double Lip Seal, Single Acting, med støvtæt hjælpelæbe, aksial åben rilleinstallation, vidt brugt, mest brugt som et beskyttende element til lejer.
RCR203, RCR204 Rotary Skeleton-Free Single Lip Seal, Single Acting, Axial Open Groove-armatur fast installation, mest brugt i tunge industrier såsom metallurgi og skibsbygning.
RCR205 Cut-Off Rotary Skeleton-Free Single Lip Seal, Single Acting, Axial Open Groove Fixture Fixed Installation, mest brugt i tunge industrier såsom metallurgi og skibsbygning.
RCR206, RCR207 Cut-Off Rotary Rameless Single Lip Seal, Single Acting, Axial Open Groove Fixture Fixed Installation, for det meste brugt i tunge industrier såsom metallurgi og skibsbygning. Egnet til forsegling med lav hastighed er tætningsmediet lithiumbaseret fedt.
Produktfunktioner og applikationer:
Hovedapplikationer

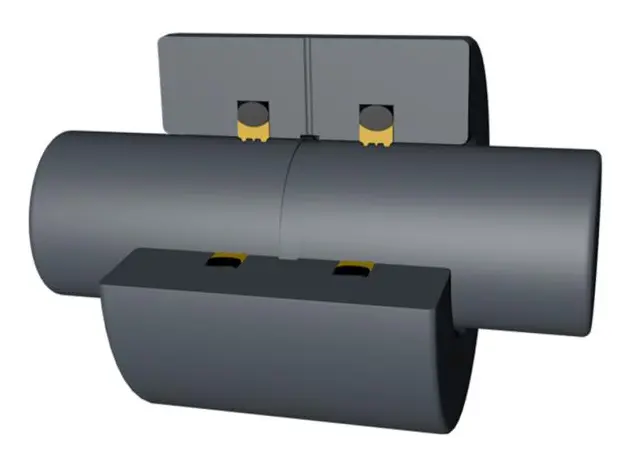

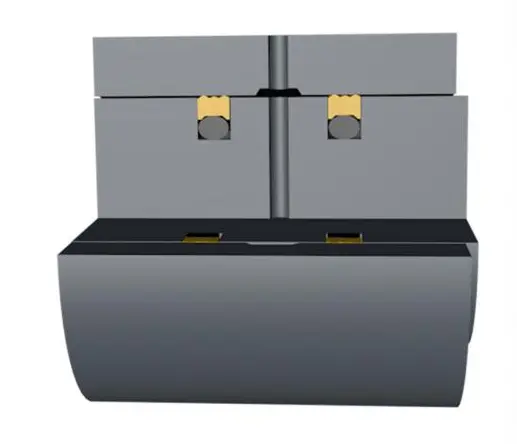

Drejning af roterende tætninger er velegnet til at rotere skaftens endeforsegling, roterende skaftforsegling, gravemaskiner, greb, roterende led, roterende distributører, og denne type tætning bruges ofte i olie- og kemiske industrier
Fordele
Drejning af roterende sæler har en bred vifte af tilpasningsdygtige medier og temperaturområder, god tætningseffekt, højtryksresistens, lille tværsnitsstørrelse, hydraulisk oliebestandighed, lav friktion og ingen stick-slip-fænomen.

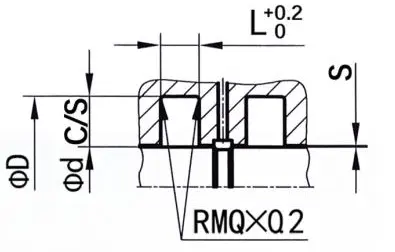

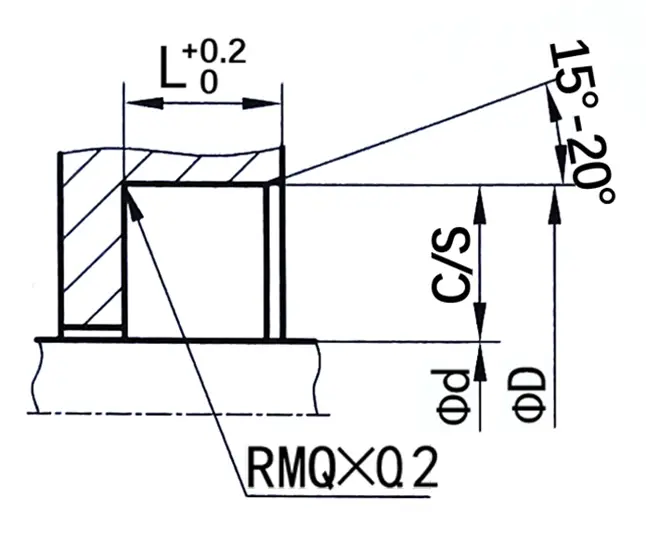

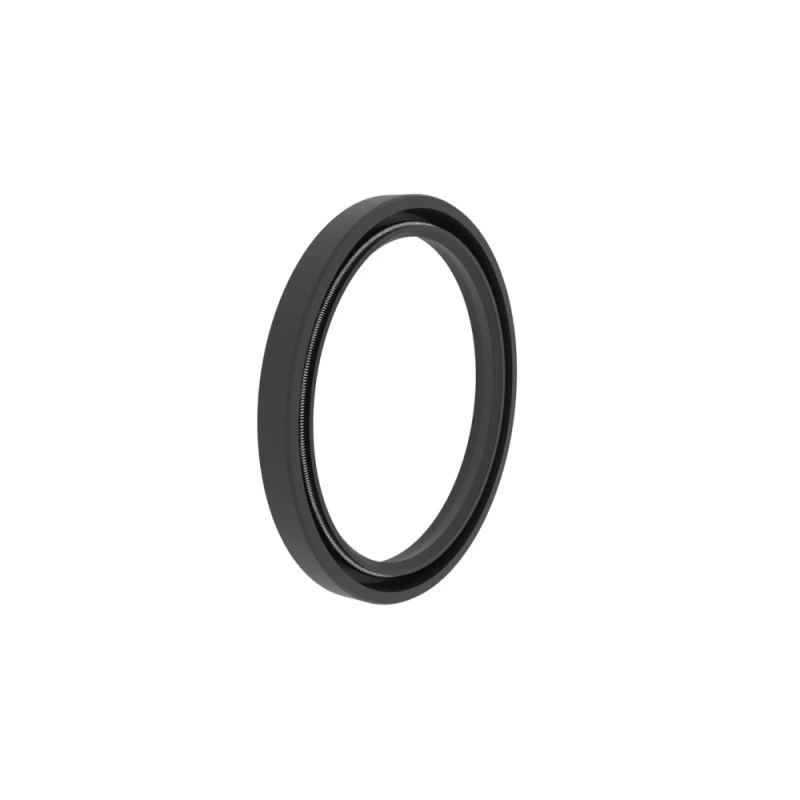

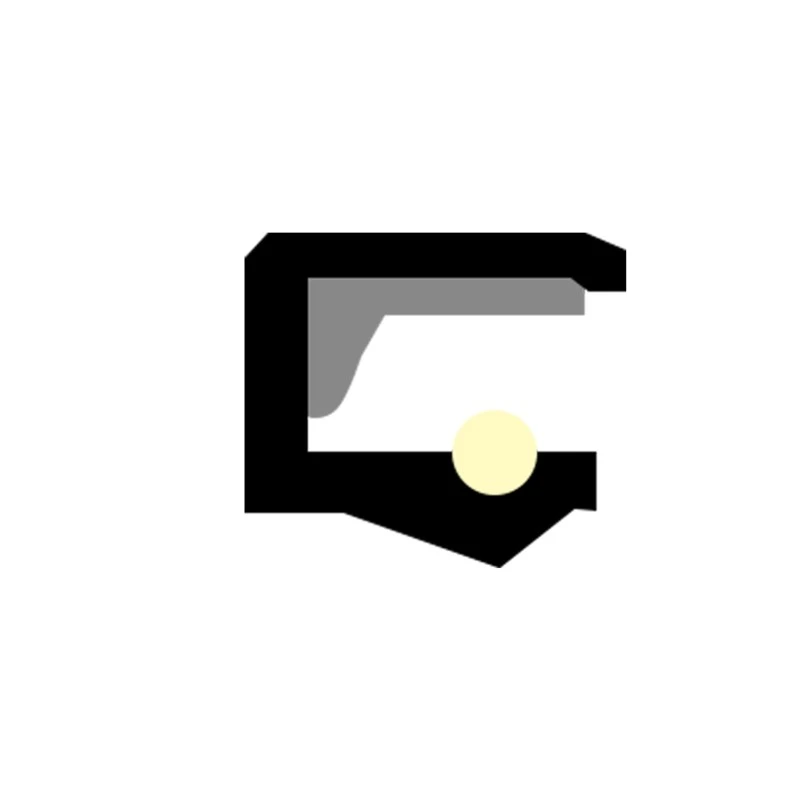

RCR101
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
|
Overfladefinish |
R tmax (μm) |
RA (μm) |
|
Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove bund Groove Side |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP -profilstøttelængdeforhold |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestillingseksempel
Model: RCR101
Groove Størrelse: 100x115x8
Materiale: NBR/POM
Forseglingstype: RCR101, RCR102
Hovedpåføring: Velegnet til rotationsakselens endeforsegling
Fordele: Velegnet til en lang række medier, et bredt temperaturområde og god tætningseffekt
Materiale: polyurethan, gummi/polyoxymethylen
|

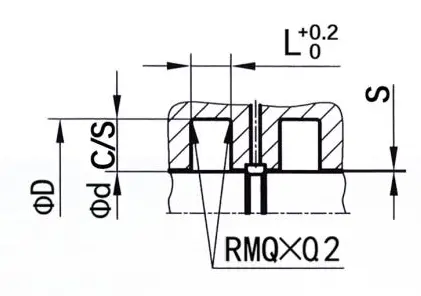

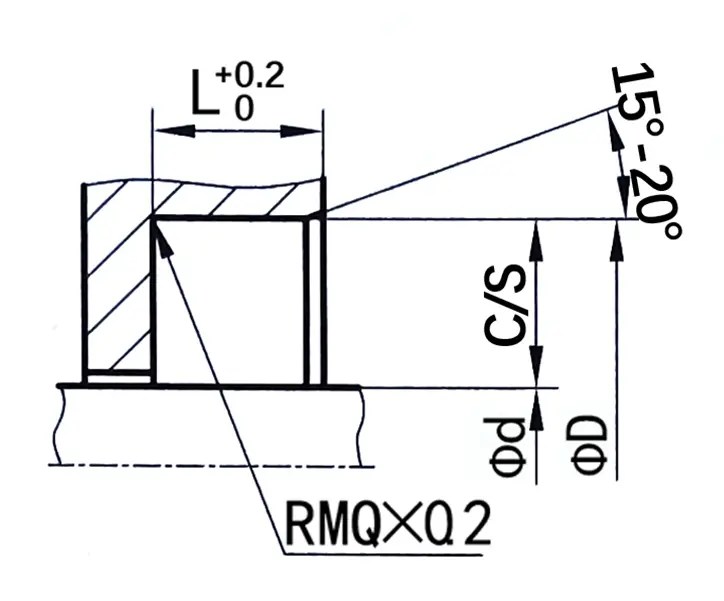

Eksempler på forsegling af rille |
Følgende er standardgroove -dimensioner (roterende sæler af enhver størrelse inden for størrelsesområdet kan produceres) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||

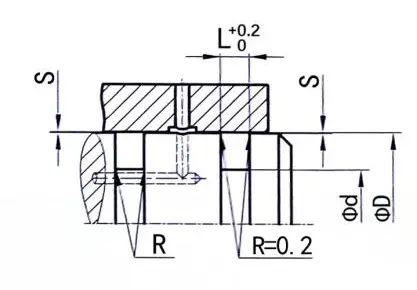

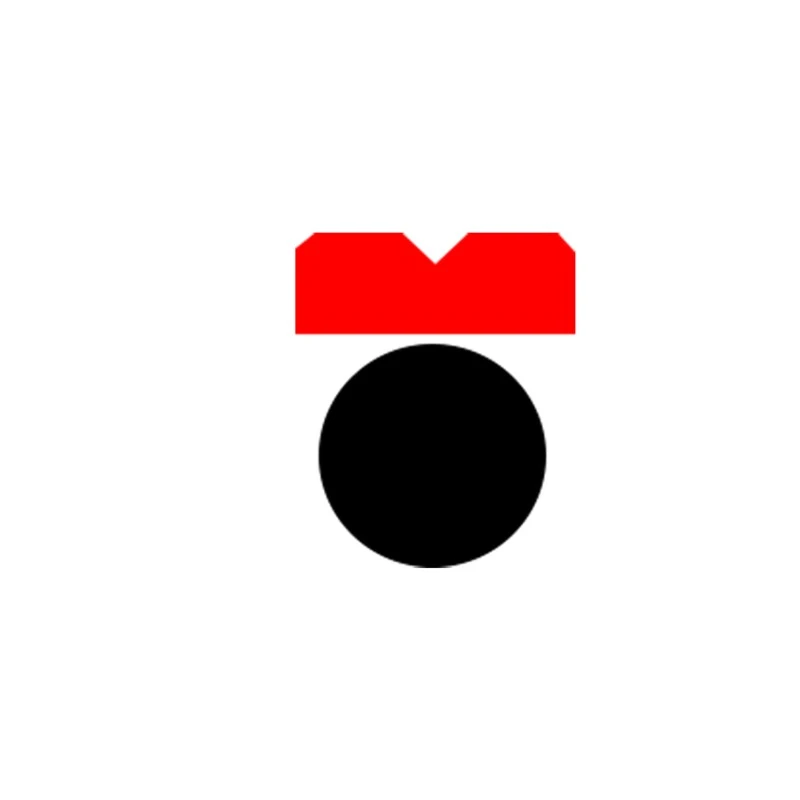

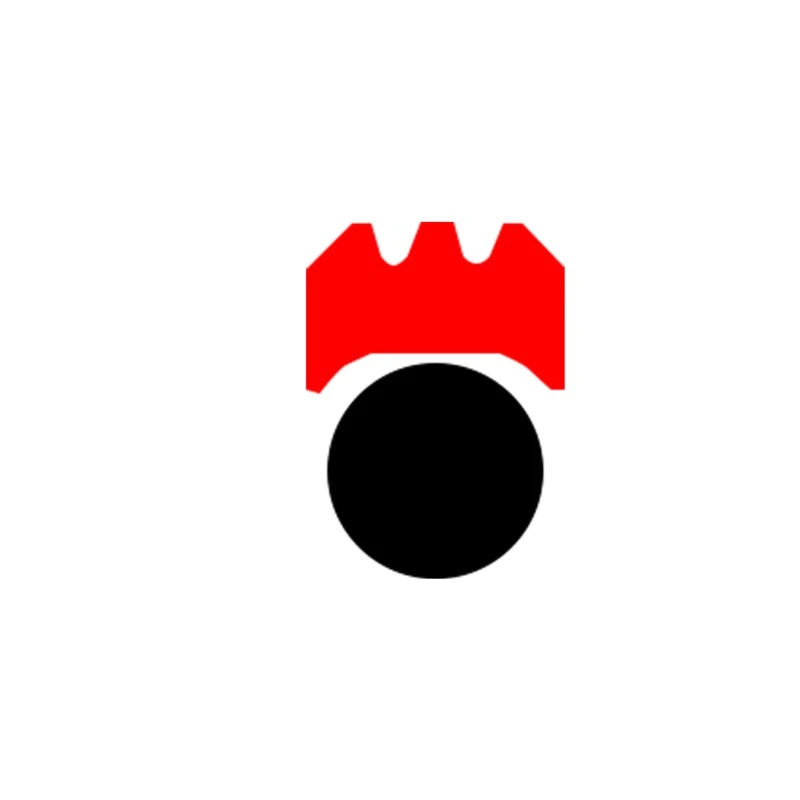

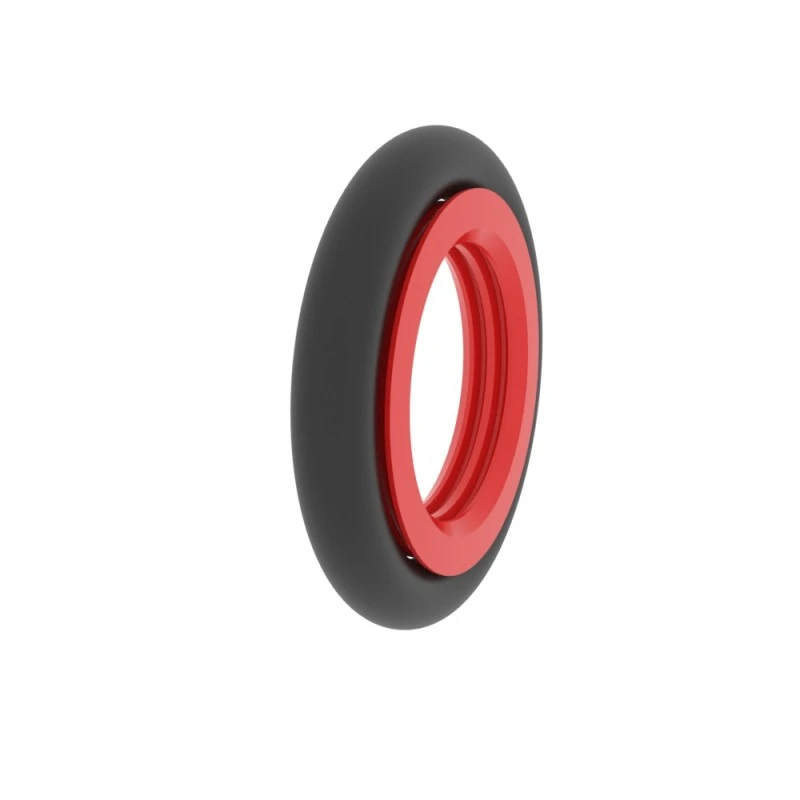

RCR115
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
|
Overfladefinish |
R tmax (μm) |
RA (μm) |
|
Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove bund Groove Side |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP -profilstøttelængdeforhold |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestillingseksempel
Model: RCR115
Groove Størrelse: 100x111x4.2
Materiale: PTFE4+NBR
Forseglingstype: RCR115
Hovedpåføring: Velegnet til rotationsakselforseglinger, gravemaskiner, greb, drejelige led.
Fordele: Det kan modstå højt tryk, har lille tværsnitsstørrelse, er resistent over for hydraulisk olie, har lav friktion og intet stick-slip-fænomen.
Materiale: tetrafluoroethylen + nitrilgummi eller fluororubber
|
Eksempler på forsegling af rille |
Følgende er standardgroove -dimensioner (roterende sæler af enhver størrelse inden for størrelsesområdet kan produceres) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksimal ekstruderingsgap s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

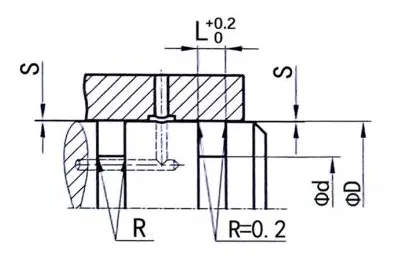

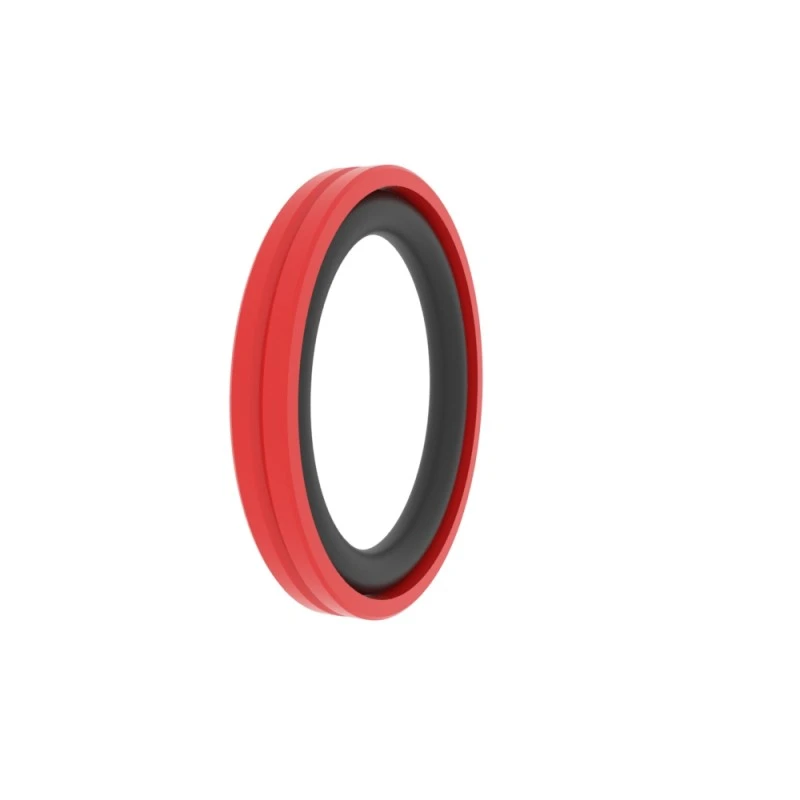

RCR116
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
|
Overfladefinish |
R tmax (μm) |
RA (μm) |
|
Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove bund Groove Side |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP -profilstøttelængdeforhold |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestillingseksempel
Model: RCR116
Groove Størrelse: 100x89x4.2
Materiale: PTFE4+NBR
Forseglingstype: RCR116
Hovedpåføring: Velegnet til rotationsakselens endeforseglinger, gravemaskiner, greb, roterende led, roterende distributører.
Fordele: Det er velegnet til en lang række medier og temperatur, har god tætningseffekt, lille tværsnitsstørrelse, stærk modstand mod hydraulisk olie, lav friktion og ingen stick-slip-fænomen.
Materiale: tetrafluoroethylen + nitrilgummi eller fluororubber
|
Eksempler på forsegling af rille |
Følgende er standardgroove -dimensioner (roterende sæler af enhver størrelse inden for størrelsesområdet kan produceres) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-ring |
Maksimal ekstruderingsgap s |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

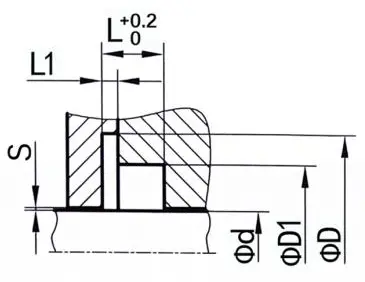

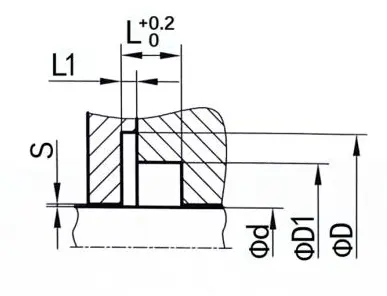

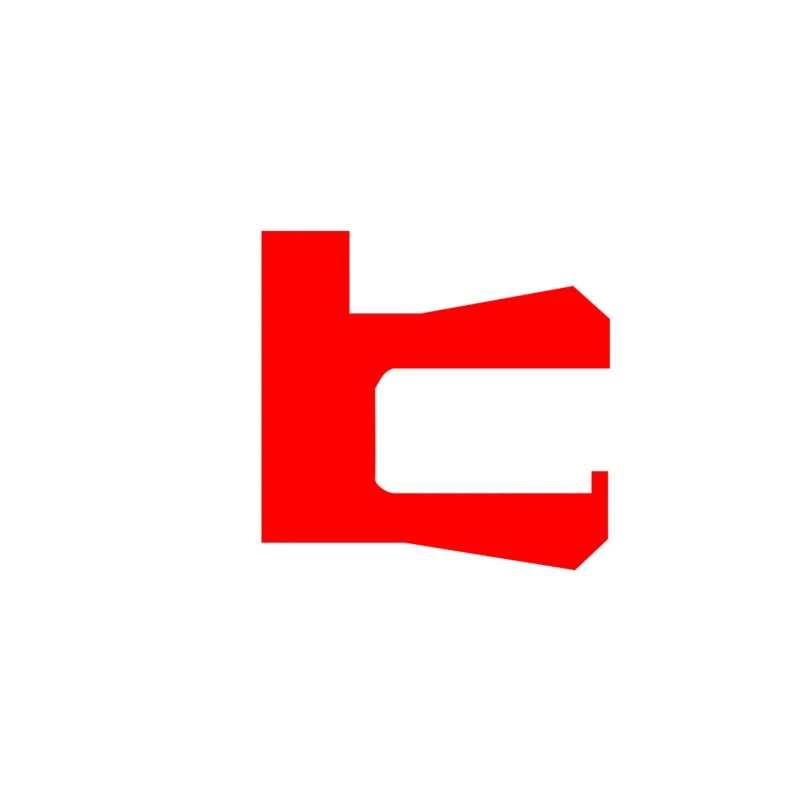

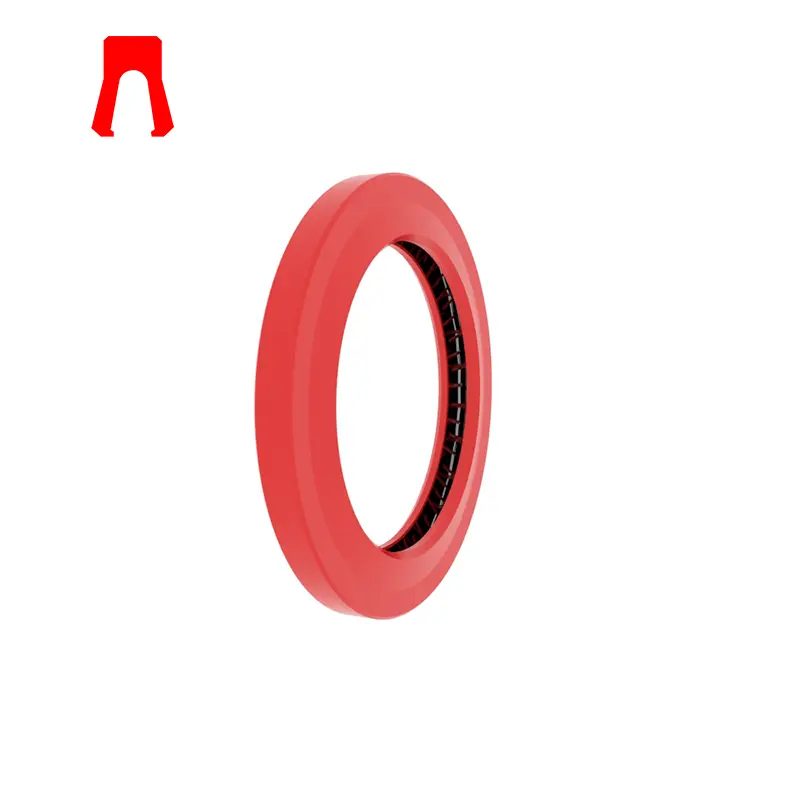

RCR117
Bestillingsstørrelse
Φd ...... ydre diameter
Φd1 ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
L1 ...... Groove Bredde
|
Overfladefinish |
R tmax (μm) |
RA (μm) |
|
Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove bund Groove Side |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP -profilstøttelængdeforhold |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Bestillingseksempel
Model: RCR117
Groove Størrelse: 100x117.5x110.5x7.1x1.8
Materiale: PTFE4+V.
Forseglingstype: RCR117
Hovedpåføring: Velegnet til roterende skaftens endeforsegling, denne type tætning bruges ofte i olie- og kemiske industrier
Fordele: lav friktion, korrosionsmodstand, høj temperaturresistens, egnet til høj hastighed
Materiale: PTFE, rustfrit stålfjeder
|
Eksempler på forsegling af rille |
Følgende er standardgroove -dimensioner (roterende sæler af enhver størrelse inden for størrelsesområdet kan produceres) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Maksimal ekstruderingsgap s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
