Vores vendingstætningsringring er vidt brugt i hydrauliske cylindre, pneumatiske systemer, industrielle maskiner og andre felter. Vi kan levere tilpassede løsninger i henhold til kundens behov for at forbedre udstyrets driftseffektivitet og forsegling af pålidelighed. I henhold til forskellige egenskaber har vi opdelt drejningsforseglingsringen i forskellige modelserier.

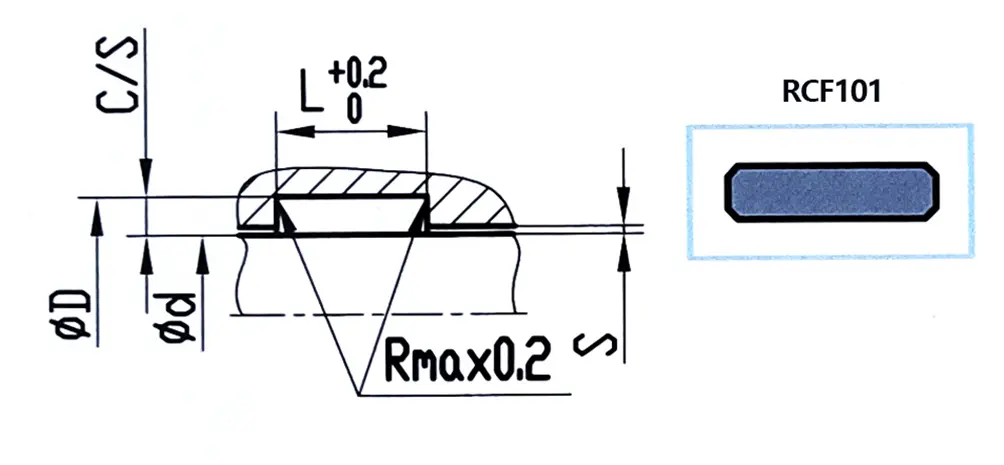

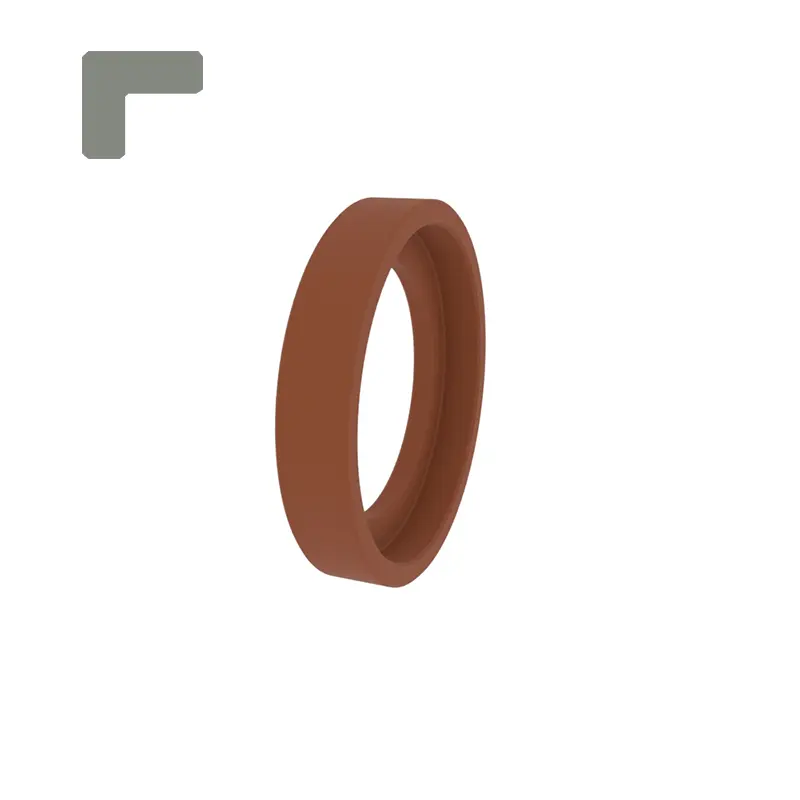

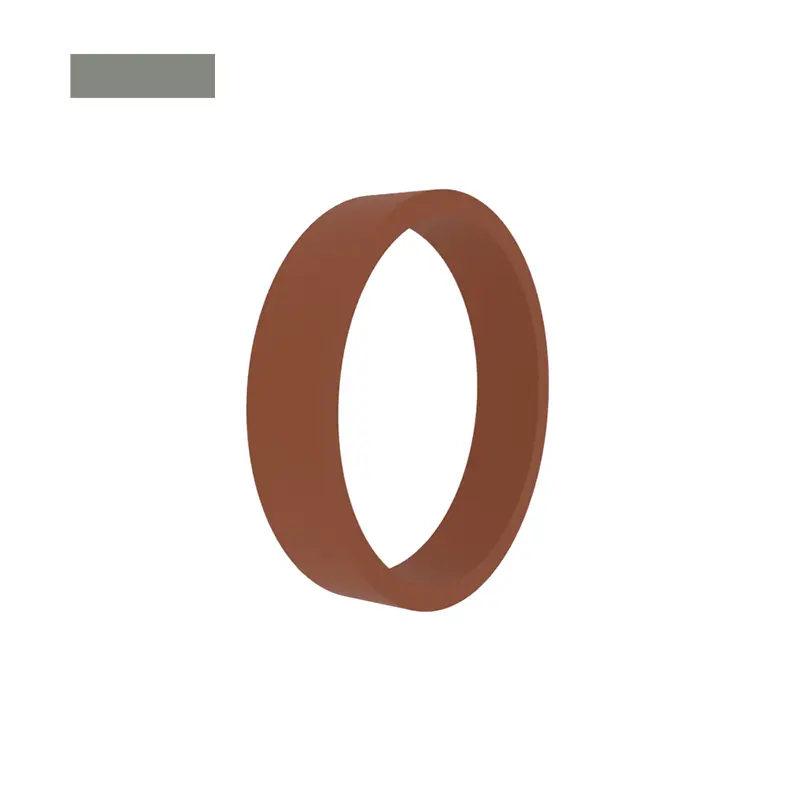

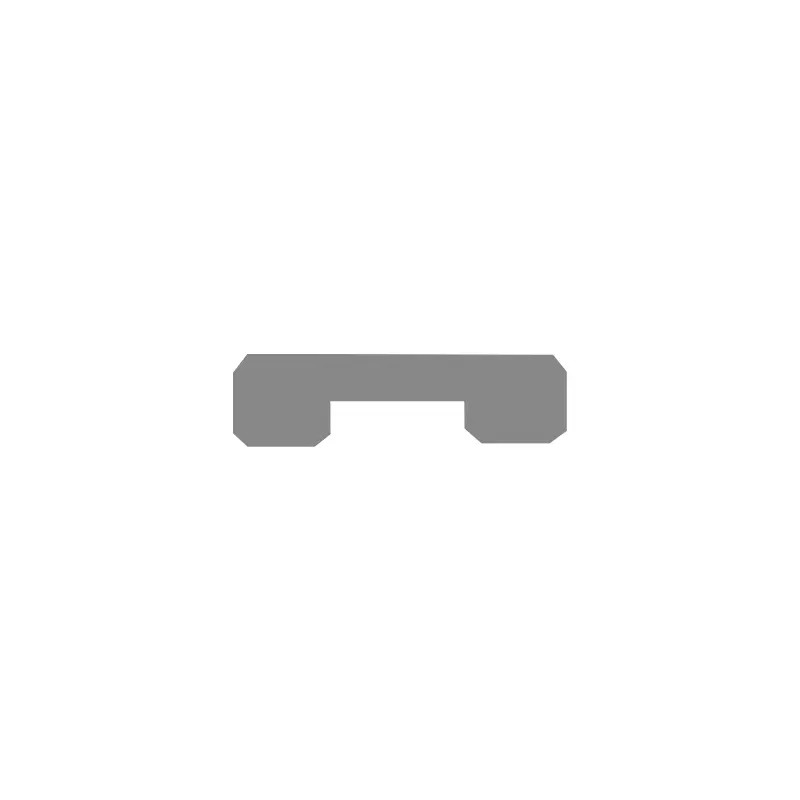

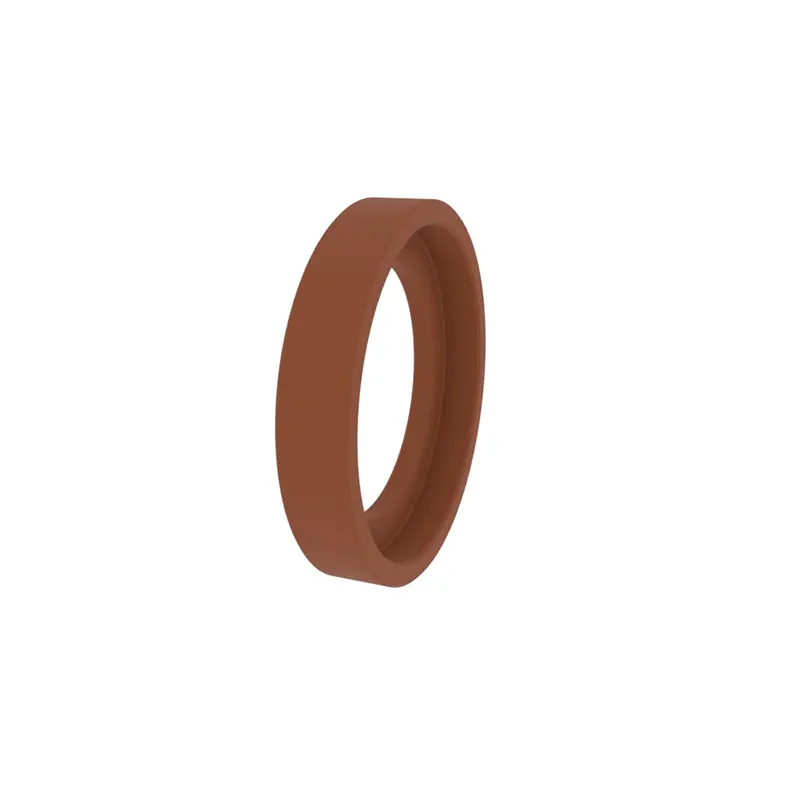

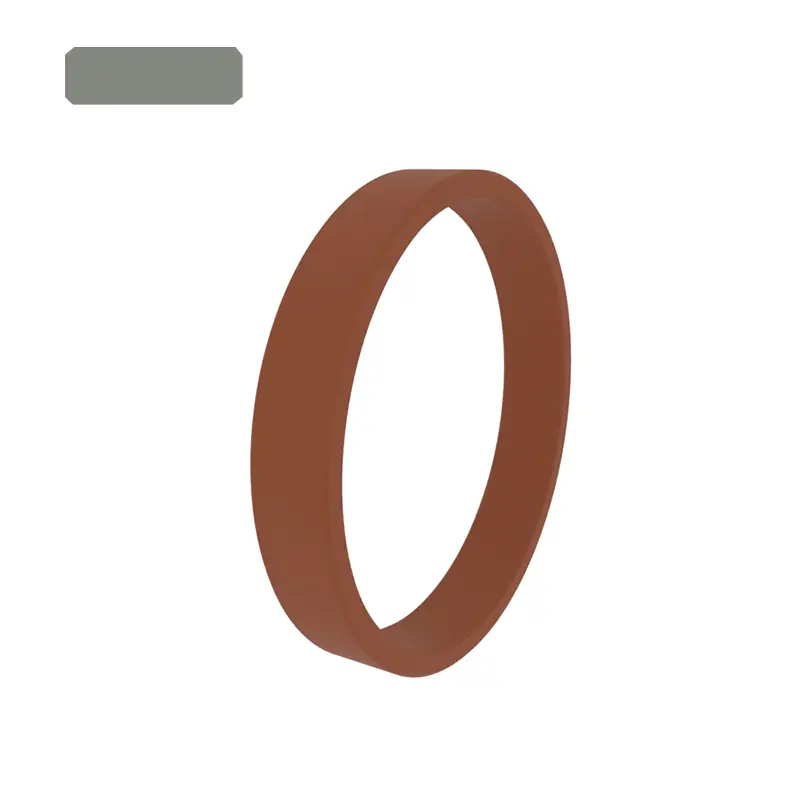

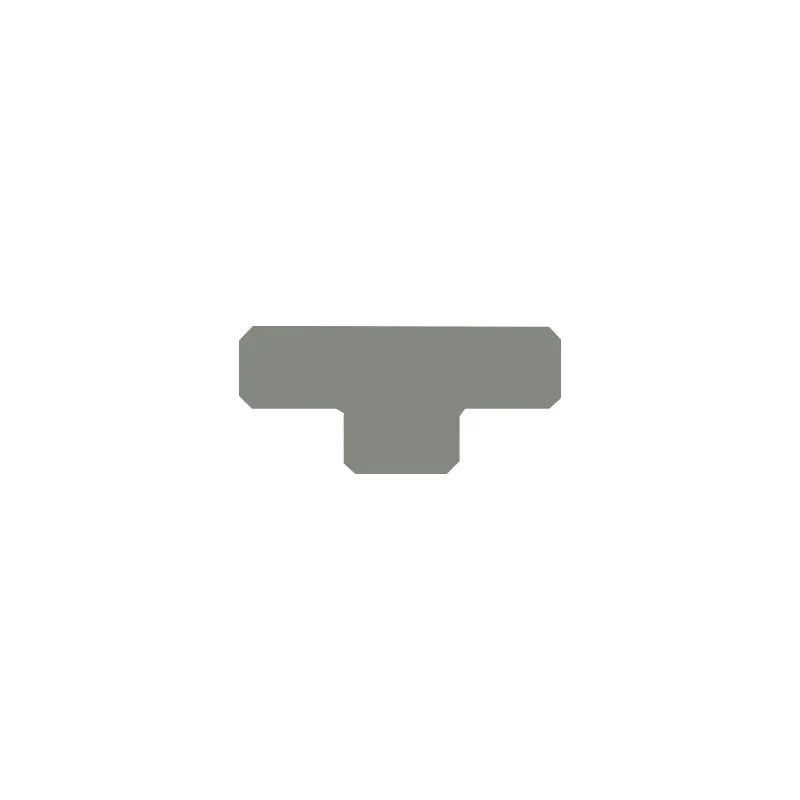

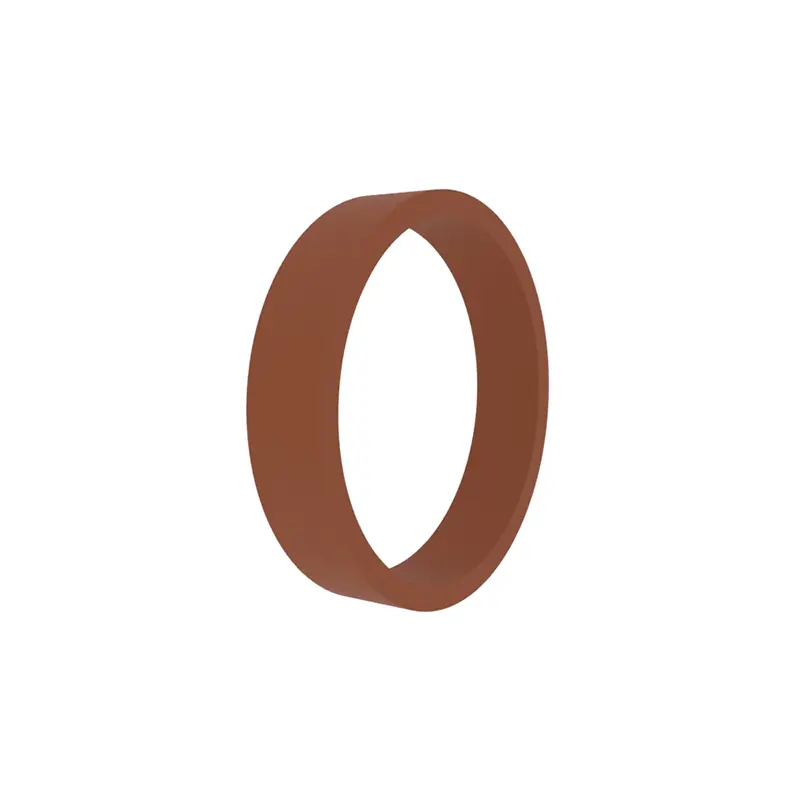

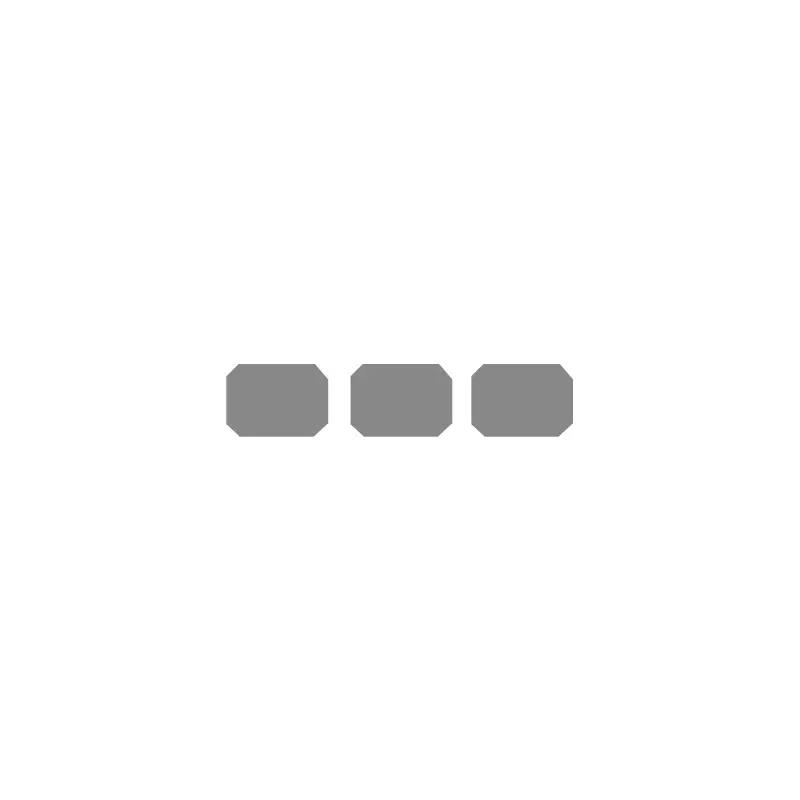

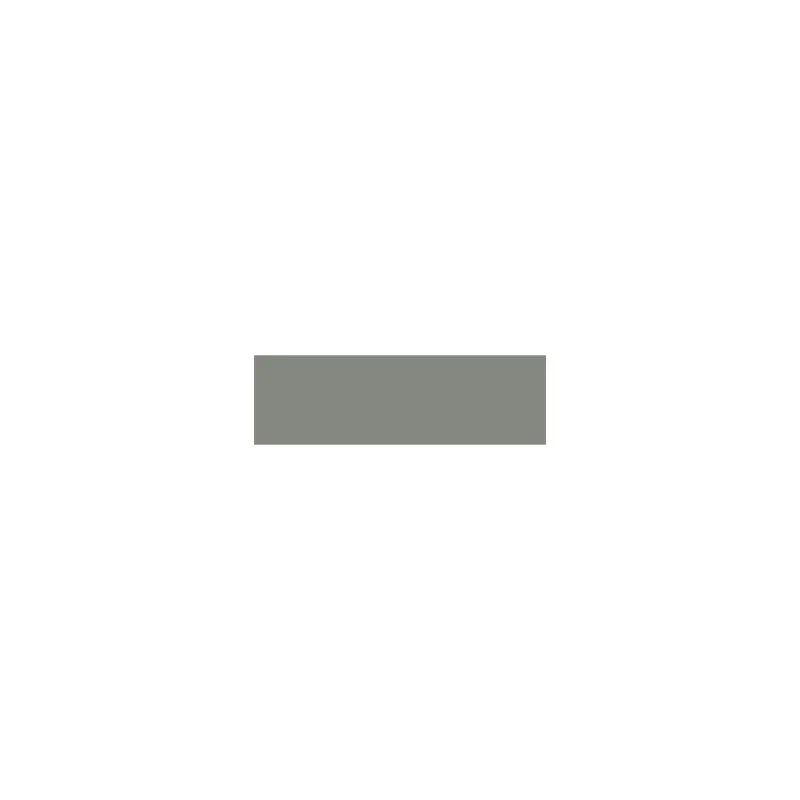

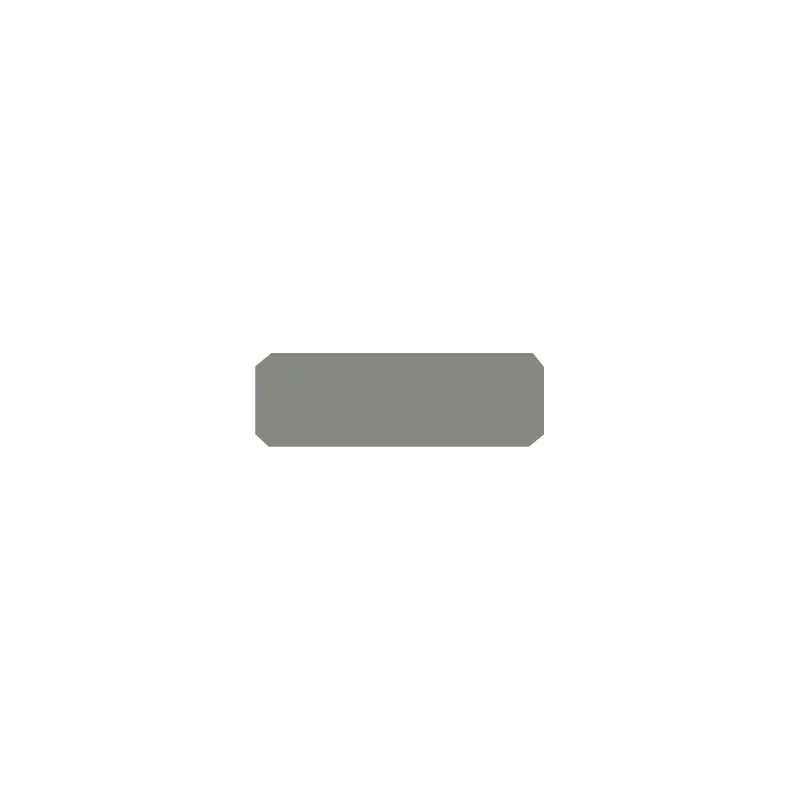

RCF101, RCF102, RCFB102 Standardvejledningsringe er egnede til stempel- og stempelstangguider af cylindre. De fleste af dem skal åbnes og installeres i lukkede riller, eller de kan være åbne.

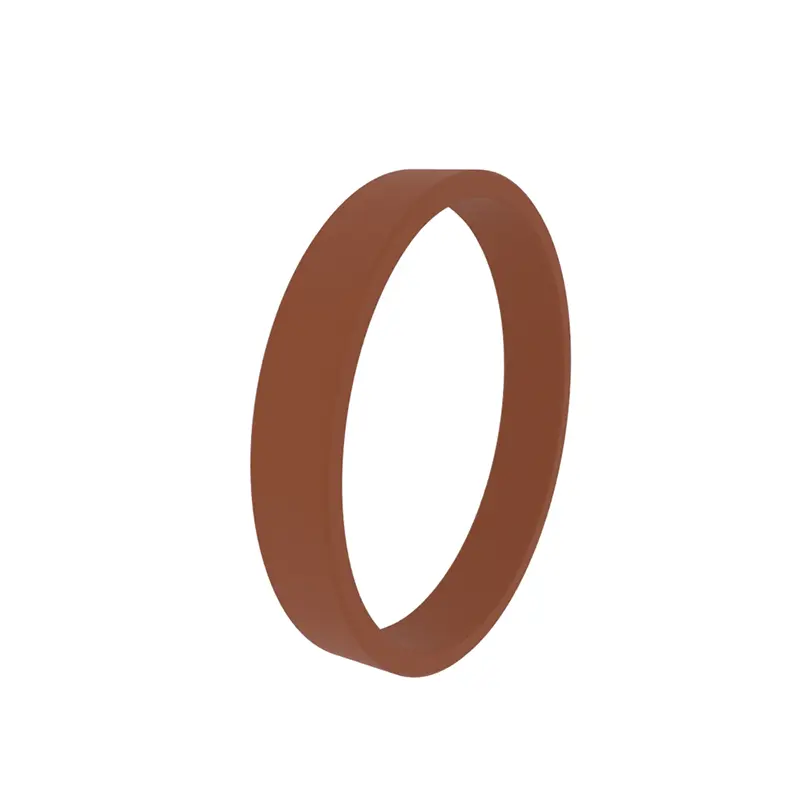

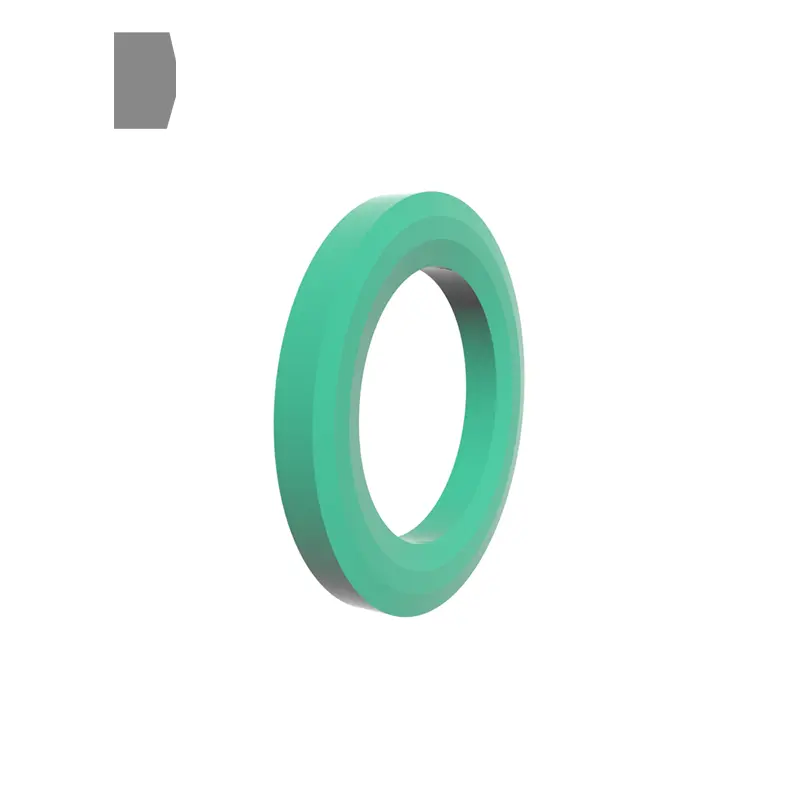

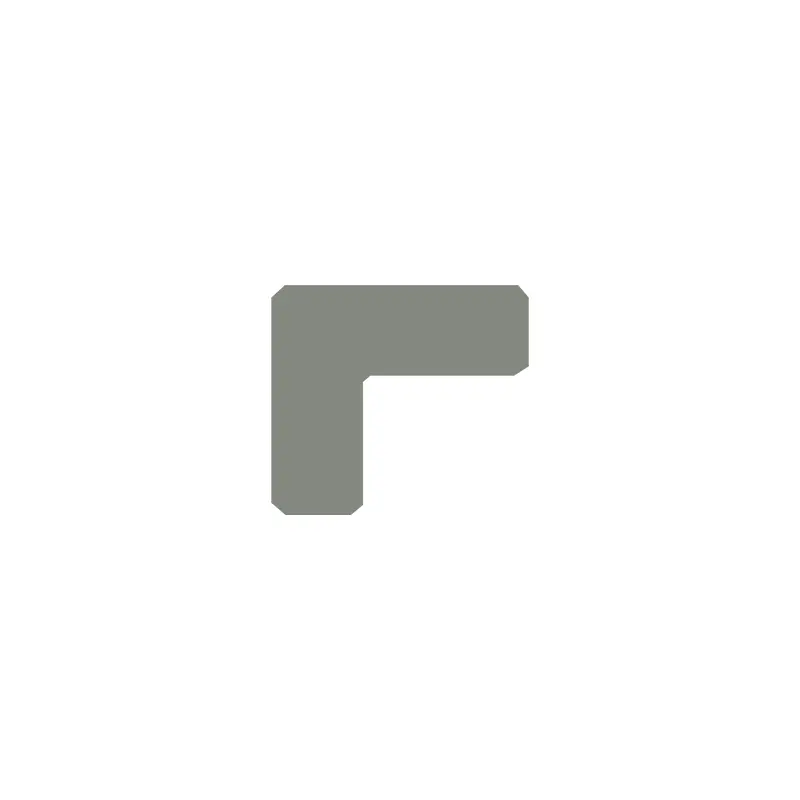

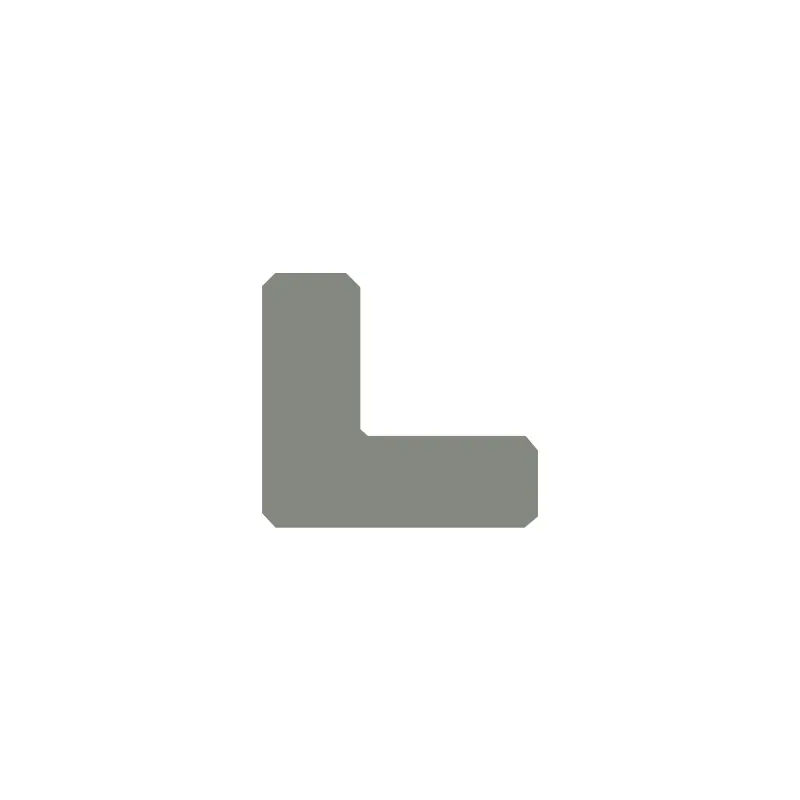

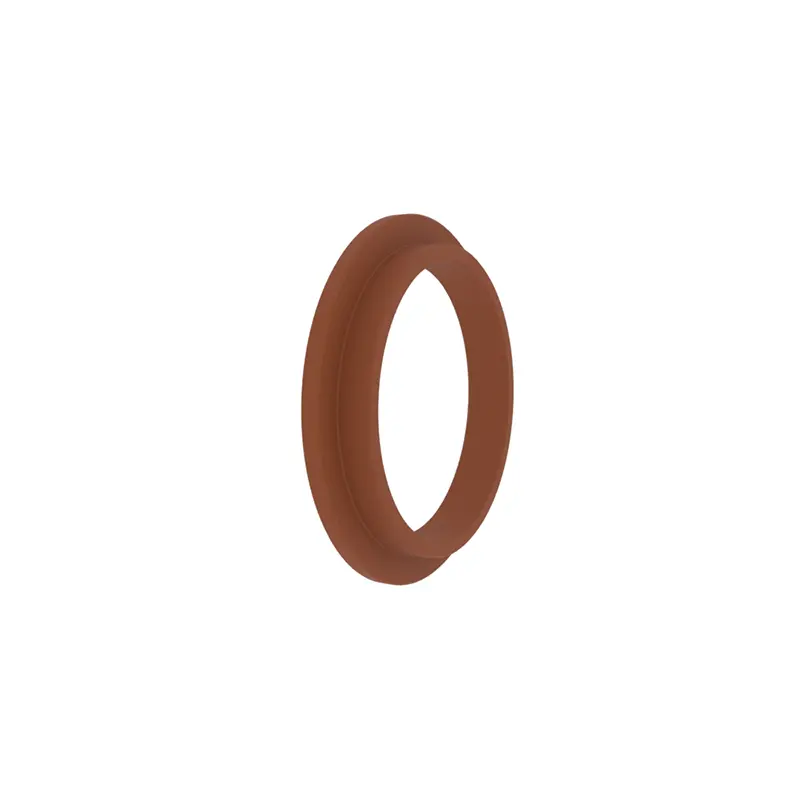

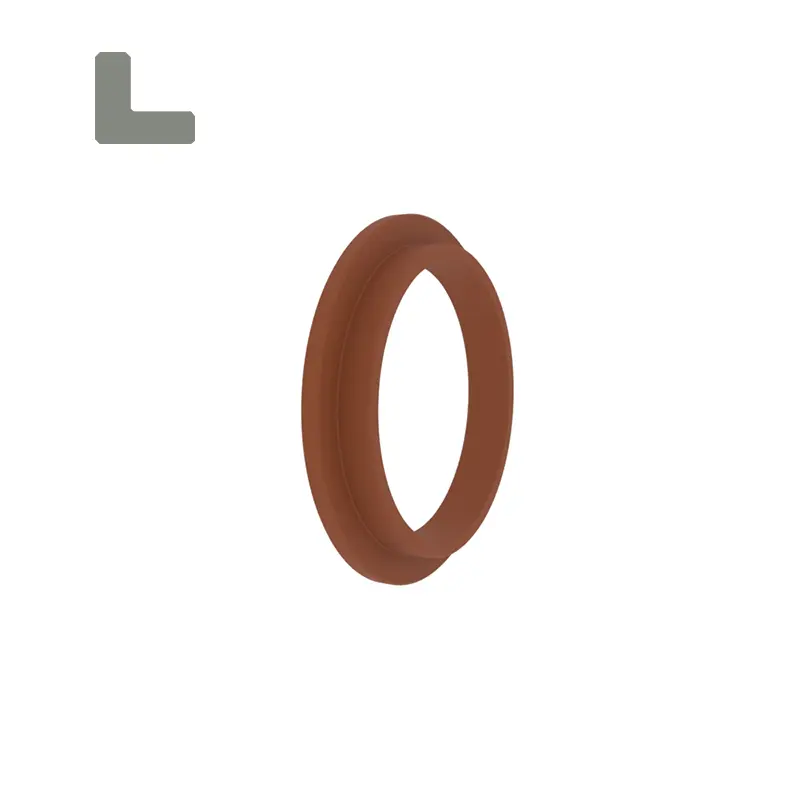

RCF103, RCF104 Standardvejledninger er velegnede til stempelguider. Designet med hjørner får det til at have funktionerne af styringsringe og fastholdelsesringe. Det kan være åbent eller ej.

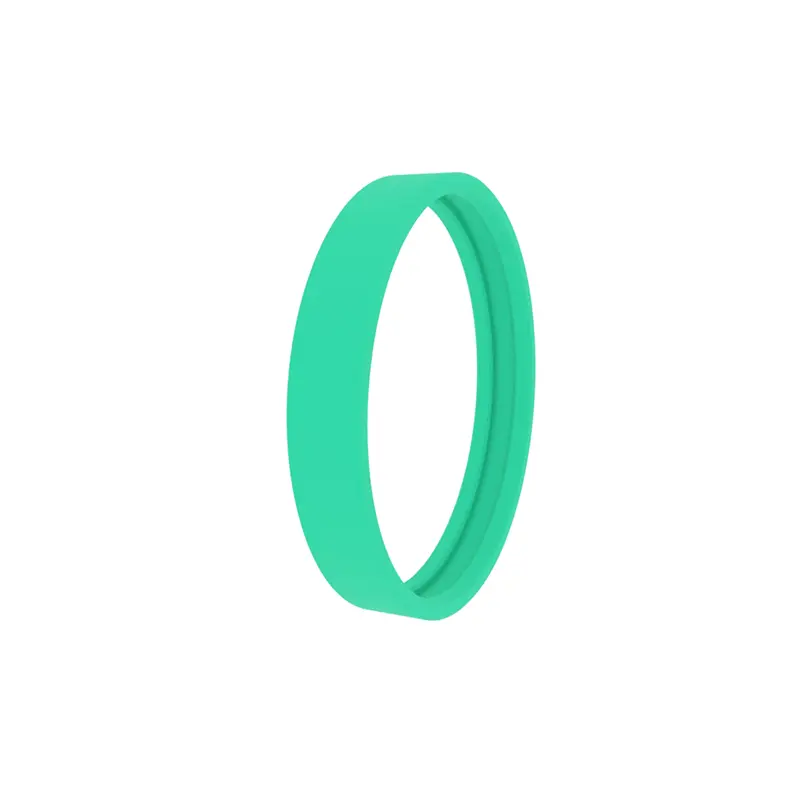

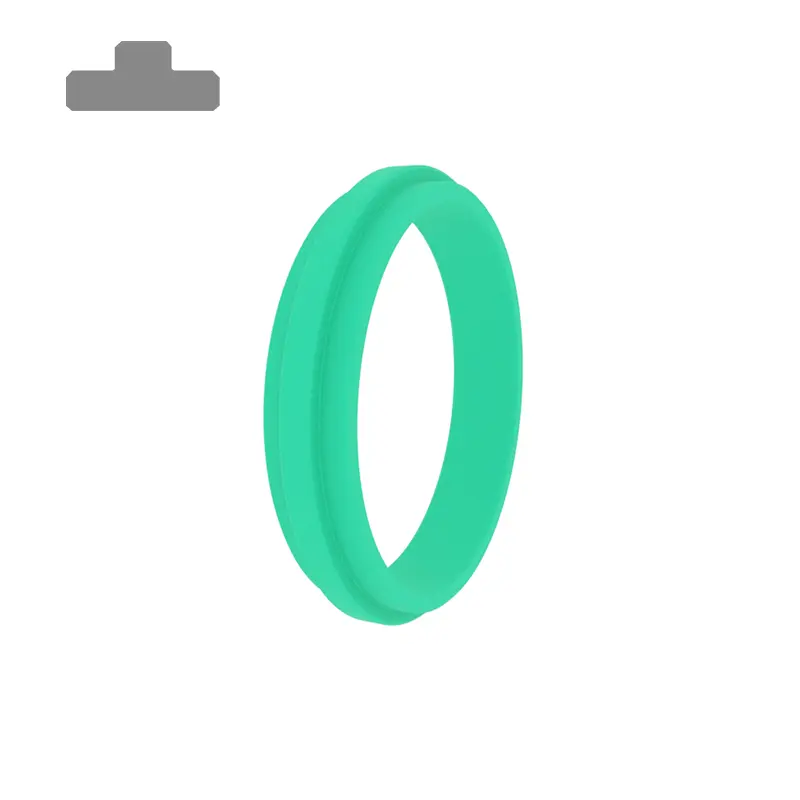

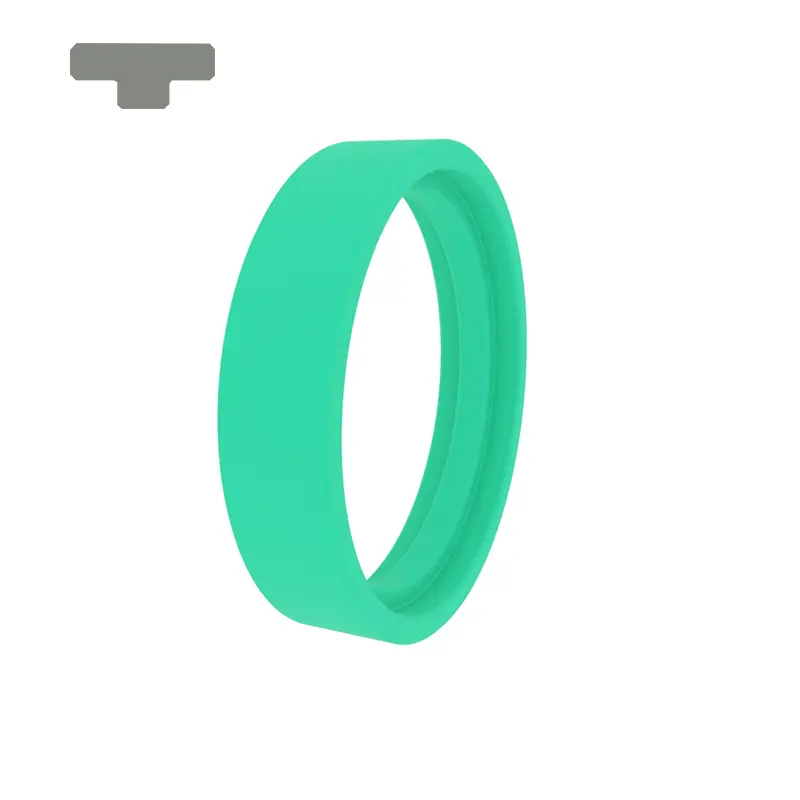

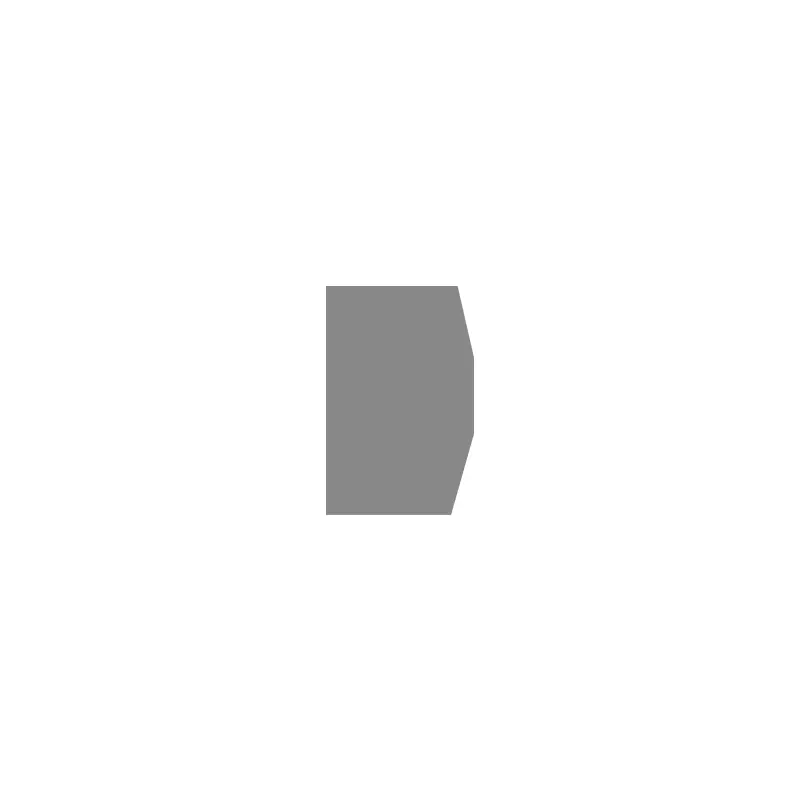

RCF105 Standard Guide Ring er velegnet til stempelguider. Det har en konveks ring på den indre diameter. Det kan være åbent eller ej.

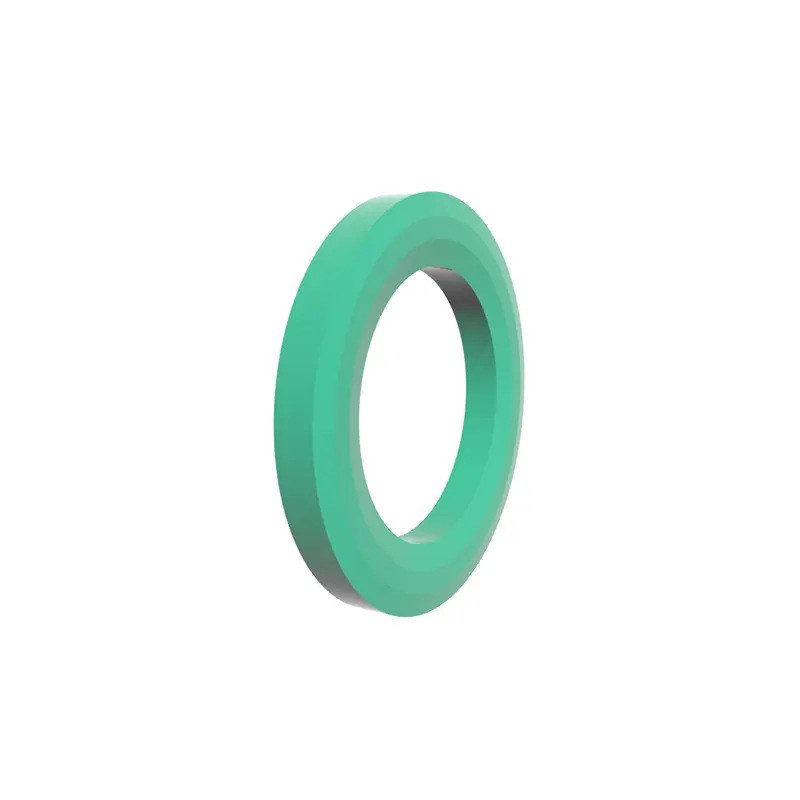

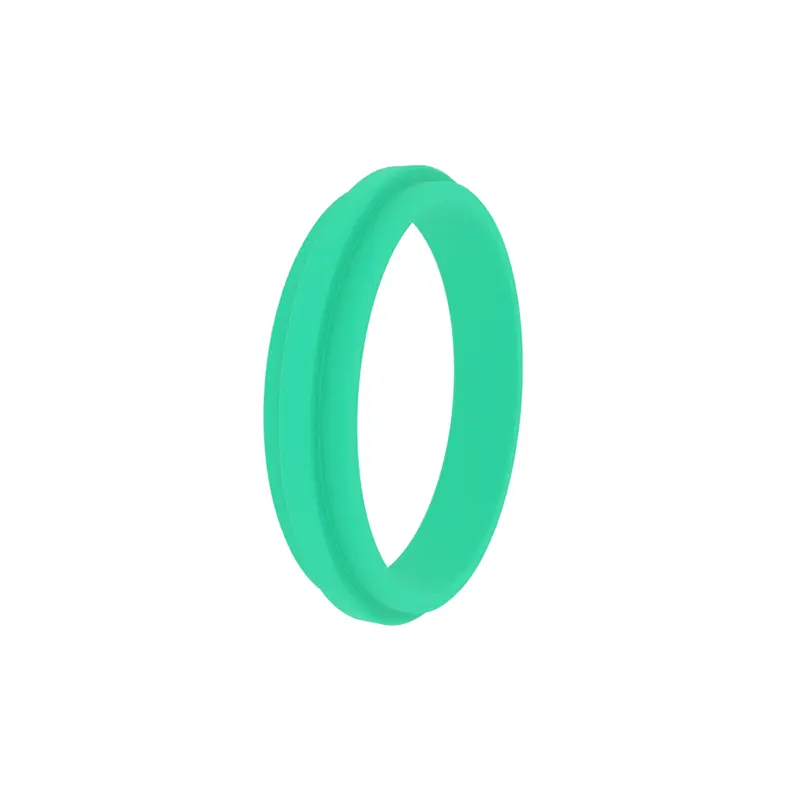

RCF106 Standard Guide Ring er velegnet til stempelstangguider. Det har en konveks ring på den ydre diameter. Det kan være åbent eller ej.

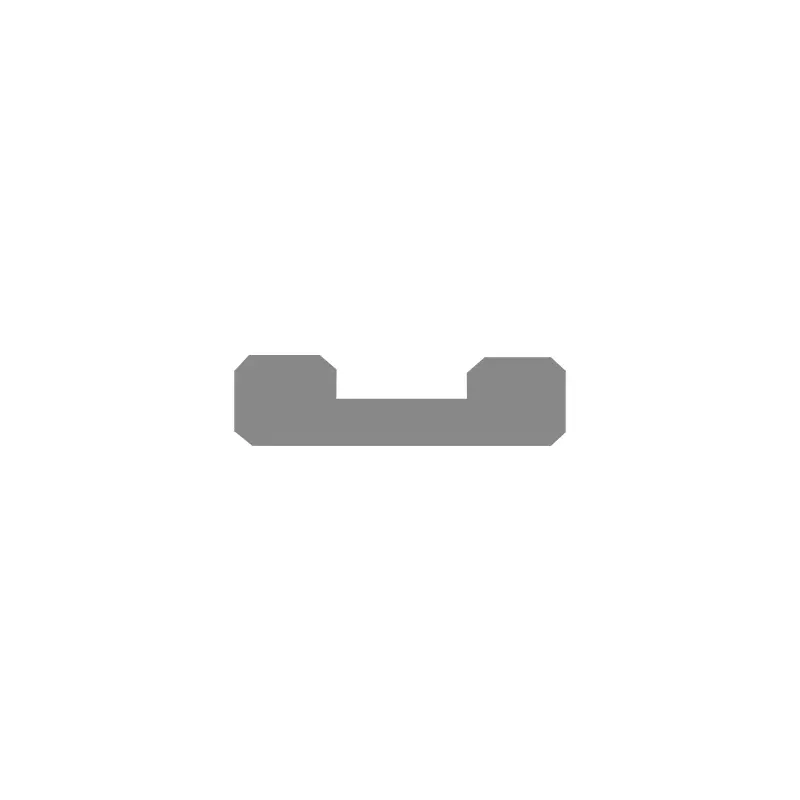

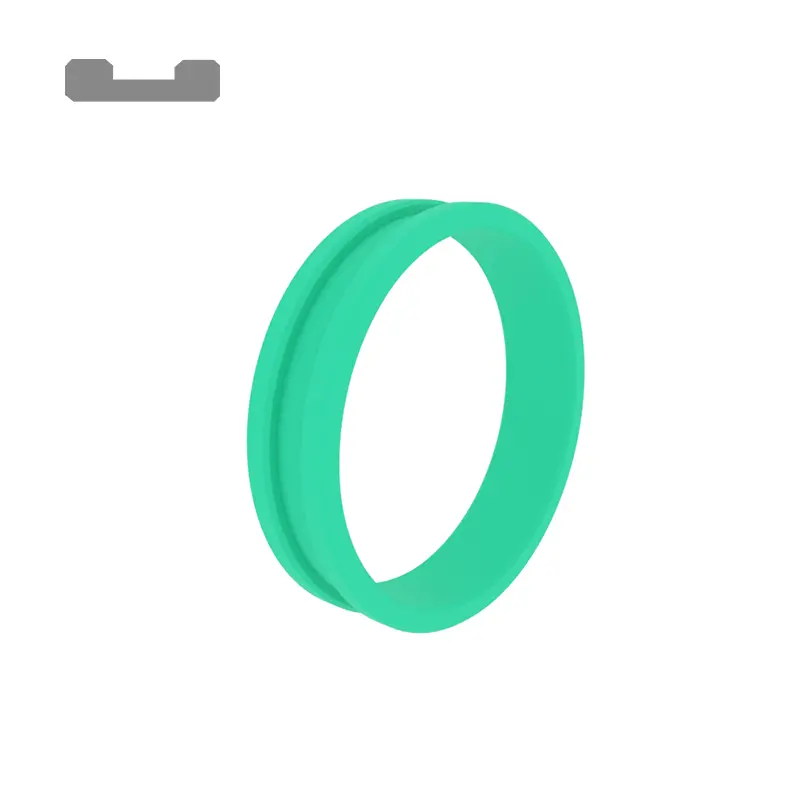

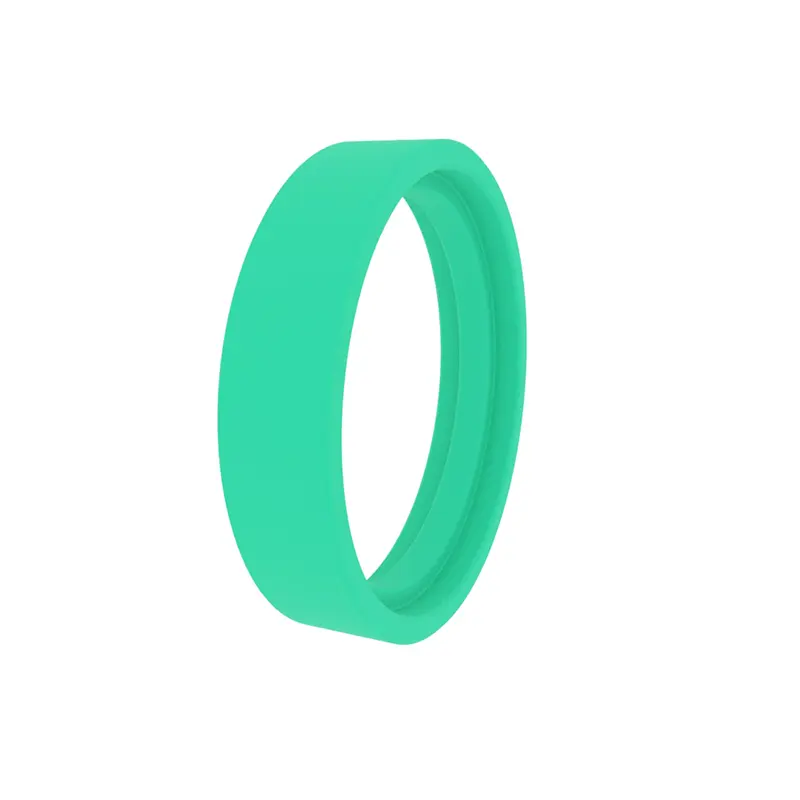

RCF107 Standard Guide Ring er velegnet til stempelguider. Det har en rille på den indre diameter. Det kan være åbent eller ej.

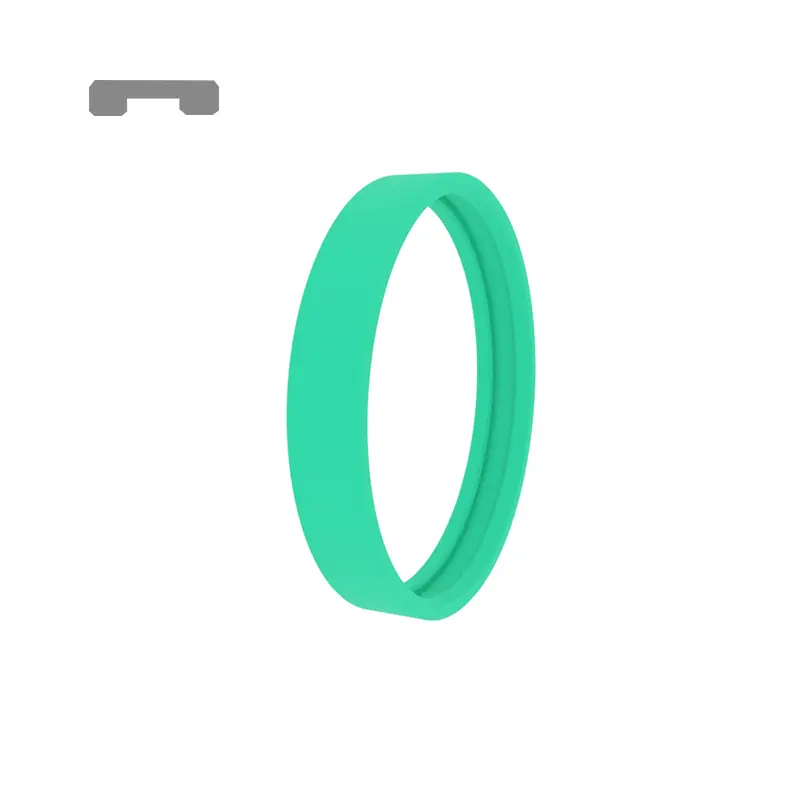

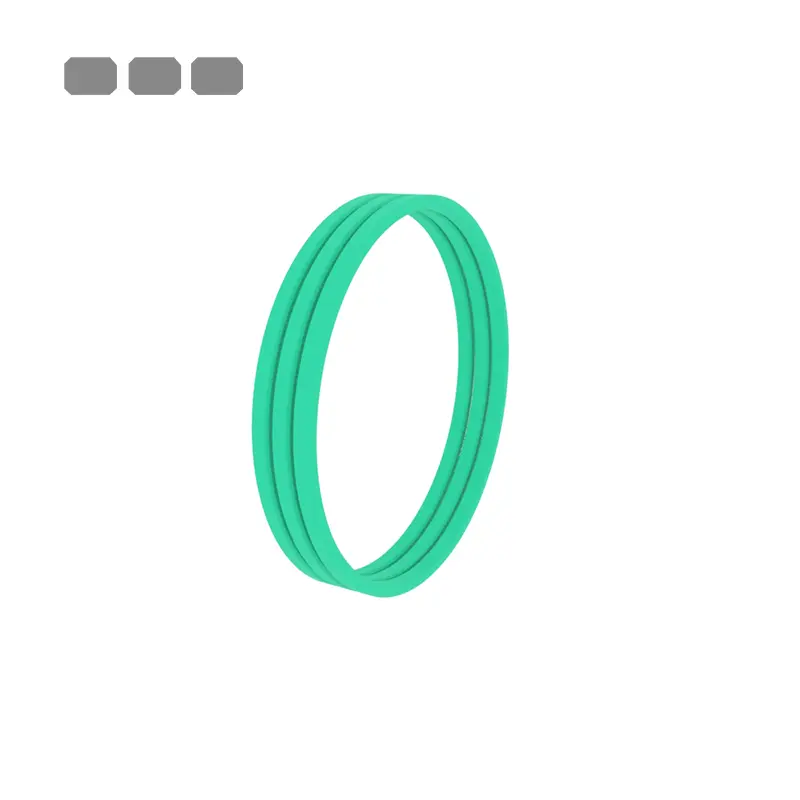

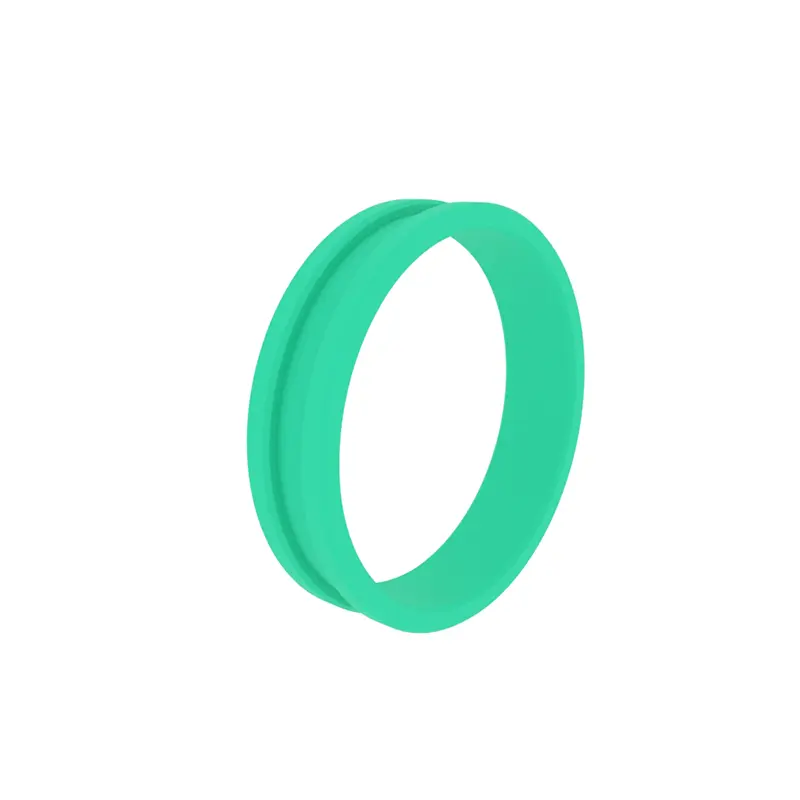

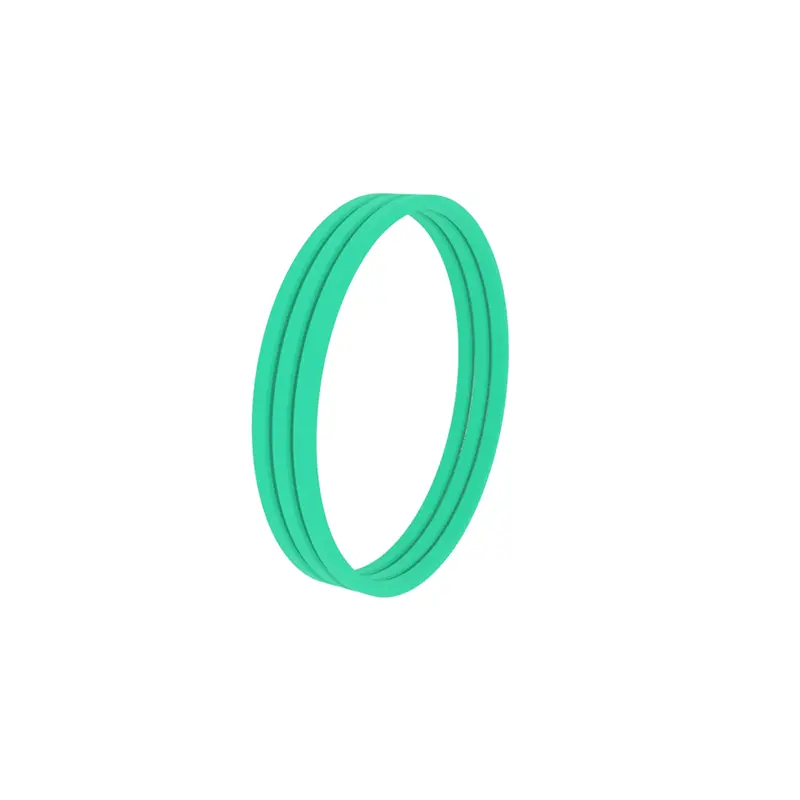

RCF108 Standardvejledningsring, velegnet til stempelstangguiding, med riller på den ydre diameter, tilgængelig med eller uden åbning.
Produktfunktioner og applikationer:
Produktfunktioner
Drejning af tætningsvejledning, velegnet til ISO10766 standardhulrumsgrille, metal-plastisk matching, kan forhindre "blokering" og "anfald", stærk bærende kapacitet og stadig elastisk, før du når sprød temperatur. Kanterne på guideringen er afskåret for at forhindre kanterne i at blive presset ind i det hul, der genereres af den halvcirkelformede affasning af hulrummet.
Hovedapplikationer
Ingeniørmaskiner, landbrugsmaskiner, injektionsstøbemaskiner, indlæsning og losningsplatforme, understøtter cylindre, industrikøretøjer, presser, metallurgiske cylindre.
Eksempel 1 af Guide Ring Groove til stempelstang
| Φd F8 | Φd H8 | L+0,2 | c/s | Radial clearance s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
Eksempel 2 af en stempelguide ring rille
| Φd H8 | Φd F8 | L+0,2 | c/s | Radial clearance s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Materialer
1. PTFE (for mellemstore og lette belastninger);
2. pom eller pa (for lette belastninger);
3. phenolharpiks + stoffiber (til tunge belastninger)
Valg af guide ringbredde og nummer
Formlen kan bruges til foreløbigt at bestemme t = (f*f) / (d*pr)
T: Bredde af guide ring (mm), F: Maksimal radial belastning (N), F: Sikkerhedsfaktor, PR: Maksimal tilladt radial belastning (N/mm²), D: Diameter på stempel eller stempelstang (MM)
Eksempel: D = 60 mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Den beregnede indstilling er at vælge en guide -ring med en bredde på t = 15 mm eller to guide ringe med en bredde på 9,7 mm. Hvis to guide -ringe med en bredde på 9,7 mm er valgt, kan sikkerhedsfaktoren øges til 2,6. Generelt er den anbefalede sikkerhedsfaktor f = 2
Bestemmelse af skærelængden

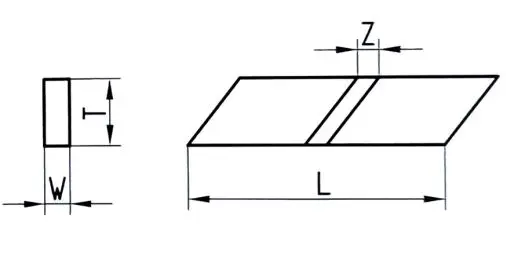

L = 3,14* (D -W) -K for stempel
L = 3,14* (D+W) -K for stempelstang
K er temperaturkonstanten, 0,8 vælges, når temperaturen er under 120 grader, og 2,0 vælges, når temperaturen er over 120 grader.

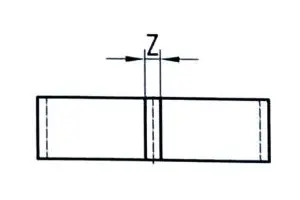

Beregning af skæreforskellen z
|
|
Fenolisk harpiks/pom | Ptfe |
| Til stempelstang | 0,050 (φd+w) | 0,042 (φd+w) |
| Til stempel | 0,050 (φd-W) | 0,042 (φd-W) |
Snittype

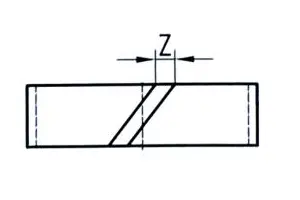

30 ° skrå skåret
Straight Cut (hovedsageligt brugt til rotation eller swing og ikke-standard riller)

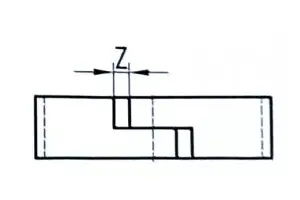

Z-formet snit (har også tætningsfunktion)
