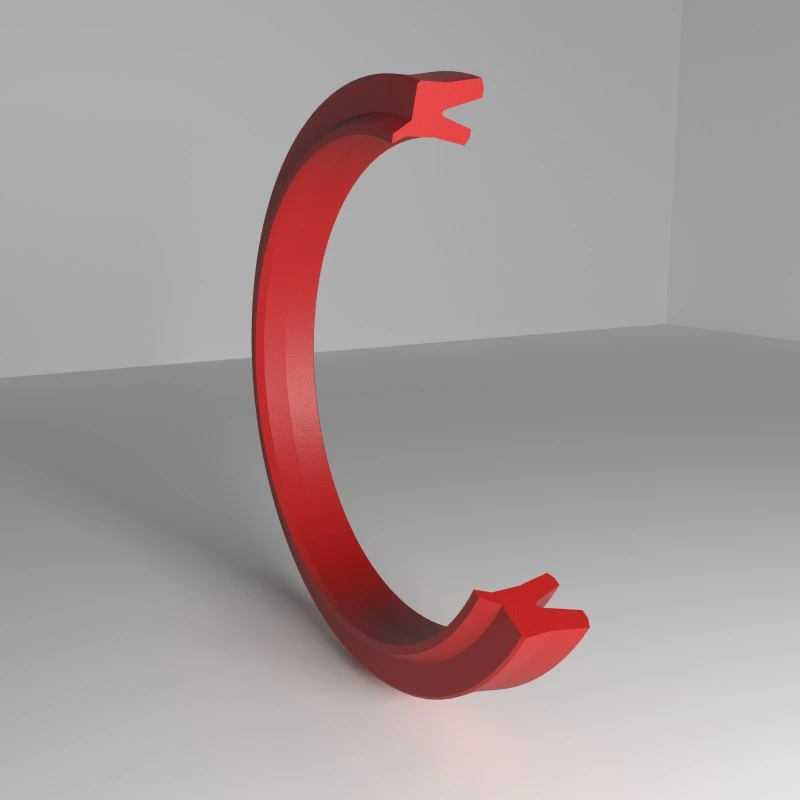

Som en leverandør af professionelle tætningsløsninger har RCA -serien med støvstætning, der drejer tætninger, lanceret af Ruichen SEALs, diversificerede design og målrettede funktioner, der fuldt dækker kernebehovene i det industrielle felt til støvforebyggelse, trykresistens og miljøtilpasningsevne.
Med hensyn til teknisk design er Dust SEAL TURNING SEALS Series -produkter centreret om fleksibilitet. Der er generelle sæler (såsom RCA101/104/105), der er installeret med ekstruderede ydre diametre, som er kompatible med ISO 6195-A standard riller og egnet til kompakte rumscenarier; Der er også modeller med integrerede anti-ekspusionskeletter (såsom RCA103/106), som forbedrer den strukturelle stabilitet under dynamiske belastninger gennem aksial åben rille-design (ISO 6195-B). Til specielle arbejdsvilkår understøtter RCA107 30 ° skrå rilleinstallation og er kompatibelt med imperial og metrisk udstyr, mens RCA108 forenkler vedligeholdelsesprocessen for gamle cylindre gennem flangfastgørelsesdesign, hvilket reducerer omkostningerne ved transformation markant.
Med hensyn til forsegling af ydeevneoptimering forbedrer vi pålideligheden gennem innovative strukturer: olie -returneringsdesign af RCA101 fremmer olie -tilbagesvaling og reducerer forurenende akkumulering; Den dobbelte læbe eller hjælpelæbe struktur (RCA109/111/112 osv.) Kombineres med en tetrafluoroethylen kombineret tætning for at opnå støv og oliebarriere med dobbelt handling; og det sammensatte design af PTFE (polytetrafluoroethylen) materiale og O-ring (RCA115 ~ 119) afbalancerer yderligere trykfordelingen, er resistent over for høje temperaturer på 250 ° C og er resistent over for kemisk korrosion, der er egnet til rene miljøer såsom halvledere, mad og medicin. Til ekstreme arbejdsvilkår bruges RCA213 i kombination med DA-serien ved hjælp af materialer med høj hårdhed til at modstå klæbrige forurenende stoffer, såsom mudder og tjære, og beskytte den indre tætning mod erosion.
Med hensyn til anvendelse er RCA -serien bredt tilpasset ingeniørmaskiner, minedriftudstyr, hydrauliske og pneumatiske systemer og præcisionsindustrielle felter. F.eks. Kan RCA111/211 modstå 1,6 MPa højt tryk, hvilket tilvejebringer dobbeltbeskyttelse for hydrauliske cylindre; RCA115 ~ 119 er blevet det første valg til støvforebyggelse af præcisionsudstyr på grund af dets ikke-skræmmende og lave friktionsegenskaber; RCA108 giver en hurtig løsning til vedligeholdelse af gammelt udstyr uden behov for at ændre rillen. Med hensyn til materialer insisterer vi på at give lige stor betydning for miljøbeskyttelse og ydeevne. PTFE-modifikationsteknologi tager højde for både selv-smøring og slidstyrke. O-ringelastomerer (såsom NBR) sikrer forseglingsstabilitet. Nogle modeller (såsom RCA119) bruger en silikonefri formel til at imødekomme de strenge krav til rene workshops. I mange år har Ruichen Seals altid rettet mod "præcis tilpasning og langvarig beskyttelse". Gennem RCA-serien hjælper det kunder med at klare udfordringer som støvintrusion, olielækage og høje temperatur korrosion, hvilket giver pålidelige garantier til effektiv drift af udstyr.
Produktfunktioner og applikationer:
Hovedpåføring: Standard støvtæt til oliecylinder
Fordele: Støvforseglings-drejningstætninger er lette at installere med fremragende antifriktion og støvtæt effekter. De vil ikke bevæge sig i den modsatte retning i hulrummet, og der vil ikke være nogen trykåbning mellem tætningsringen og den støvtæt ring.
Materiale: Polyurethan, gummi
Specifikke applikationsområder:
Generel støvtæt (RCA101 ~ 105/113/114): Meget brugt i ingeniørmaskiner og automatiseringsudstyr til at modstå støvintrusion.
Tunge og vedligeholdelsesscenarier (RCA103/106/108): Skeletstøtte og flangefikseringsdesign er egnede til scenarier med høj belastning, såsom minemaskiner og gammel cylindertransformation.
Præcision og hårdt miljø (RCA115 ~ 119): halvleder, mad og medicin og andre industrier, opfylder kravene til ingen krybning, lav friktion og korrosionsbestandighed.
Multi-standardkompatibilitet: RCA107 understøtter britisk udstyr, og RCA-serien dækker fuldt ud ISO 6195 standardriller for at forenkle udvælgelsesprocessen.

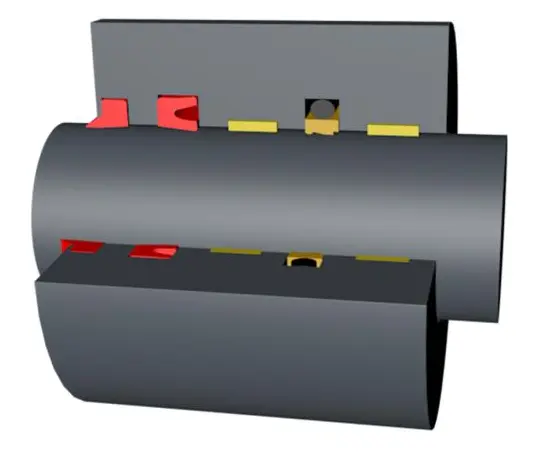

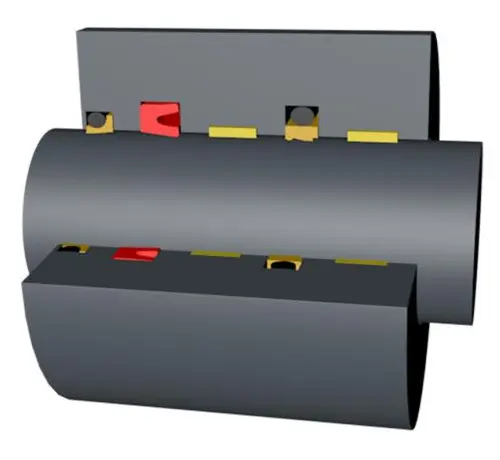

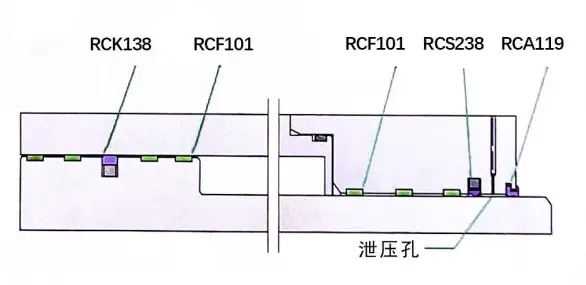

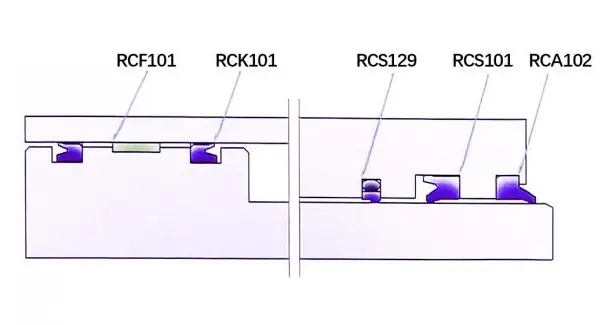

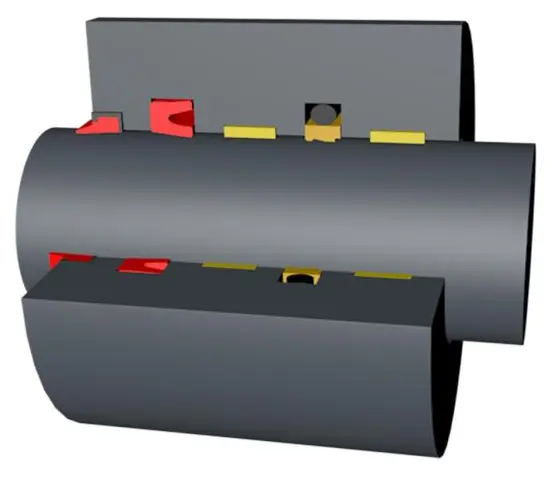

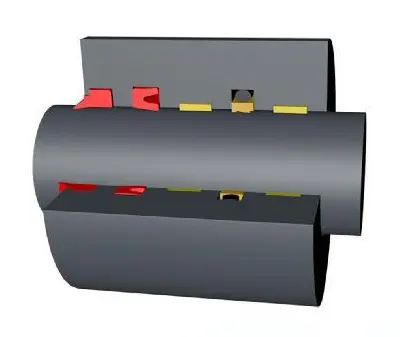

Forseglingsanvendelse og cylinderdesign
Tung industri: Industrieksempler: tunge værktøjsmaskiner (smedemaskiner, hydrauliske presser, bøjningsmaskiner osv.), Metallurgi (rullende møller, AGC -cylindre osv.), Minedrift (hydraulisk understøtter, minedriftudstyr osv.), Tunge konstruktionsmaskiner (kraner, udgravere osv.)

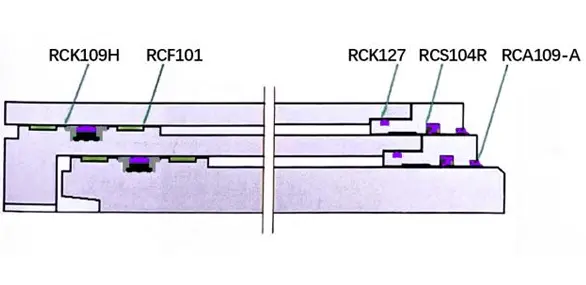

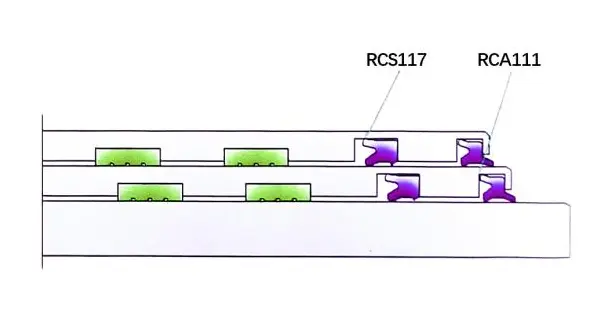

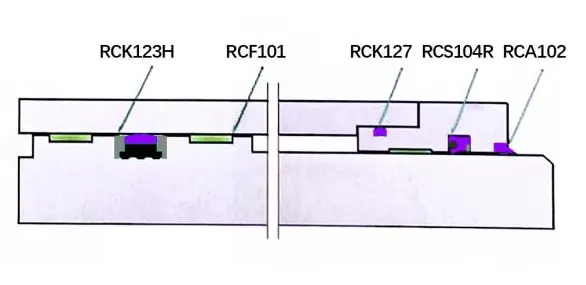

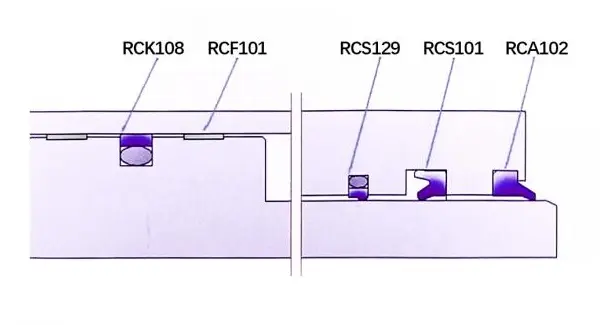

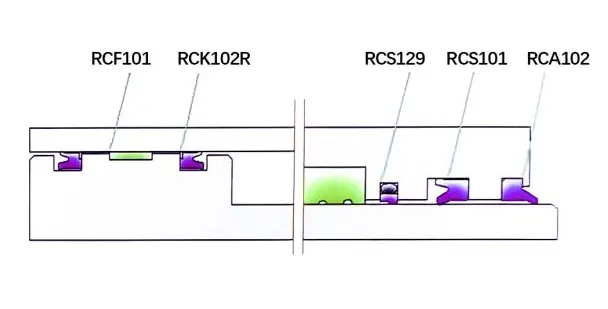

Anbefalet tætningsdesign:
Tung smedemaskine
Metallurgi AGC
Hydraulisk understøttelseskoloncylinder
Hydraulisk supportvagt Jack
Kranløftningscylinder
Crane Luffing Cylinder
Medium Industri: Industrieksempler: Løftudstyr, landbrugsmaskiner, lystransportværktøjer, løftplatforme, værktøjsmaskiner (bøjningsmaskiner, injektionsstøbemaskiner, fræsemaskiner osv.), Gaffeltrucks, dump -lastbiler

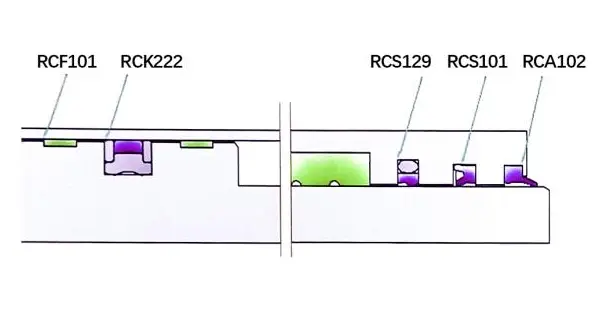

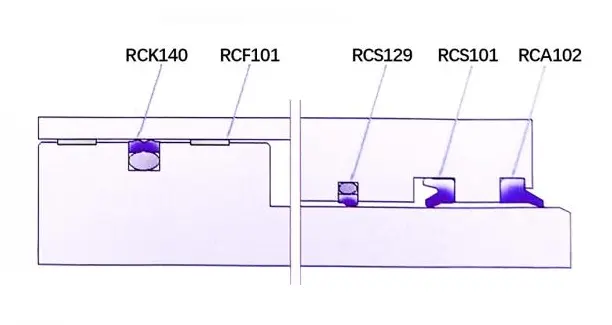

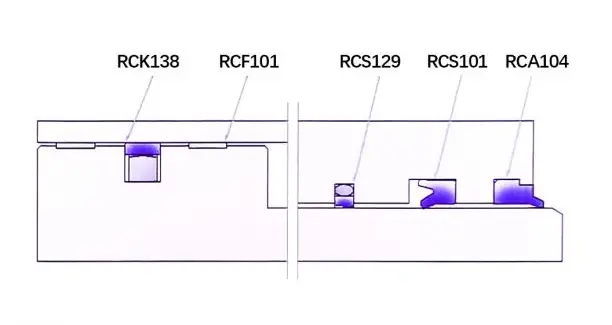

Anbefalet tætningsdesign:
Bøjningsmaskine
Dump lastbilløftningsenhed
Landbrugsmaskineri
Løftplatform
Lys Industri: Industrieksempler: Maskineværktøjer, gaffeltrucks, injektionsstøbemaskiner, landbrugsmaskiner, balleer

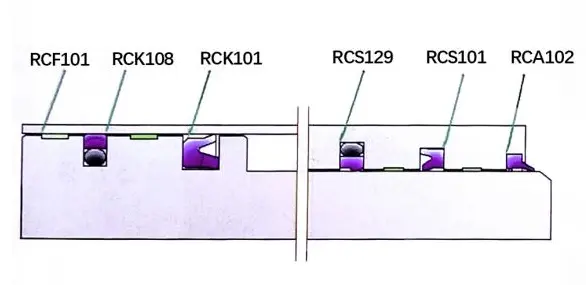

Anbefalet tætningsdesign:
Lille gaffeltruck
Injektionsstøbemaskine

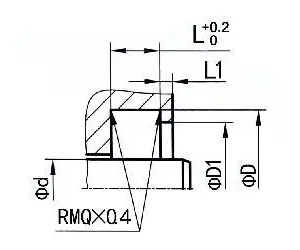

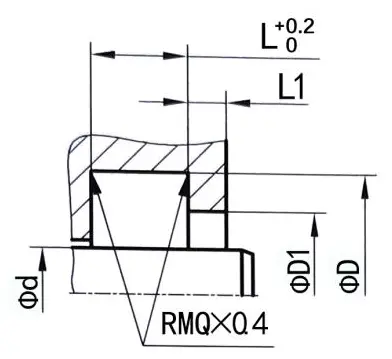

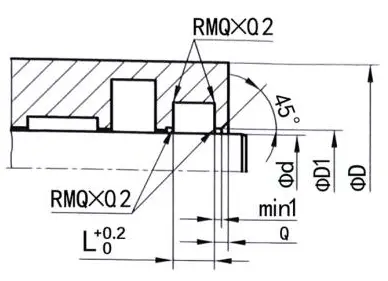

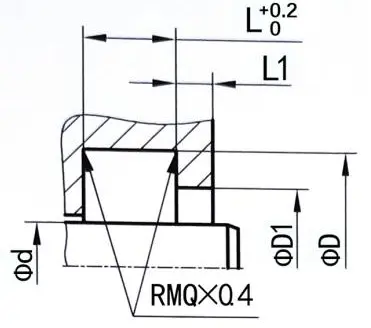

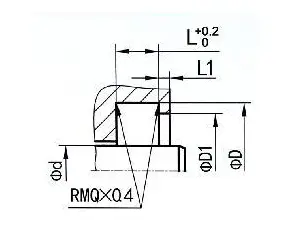

Støvforseglings rille

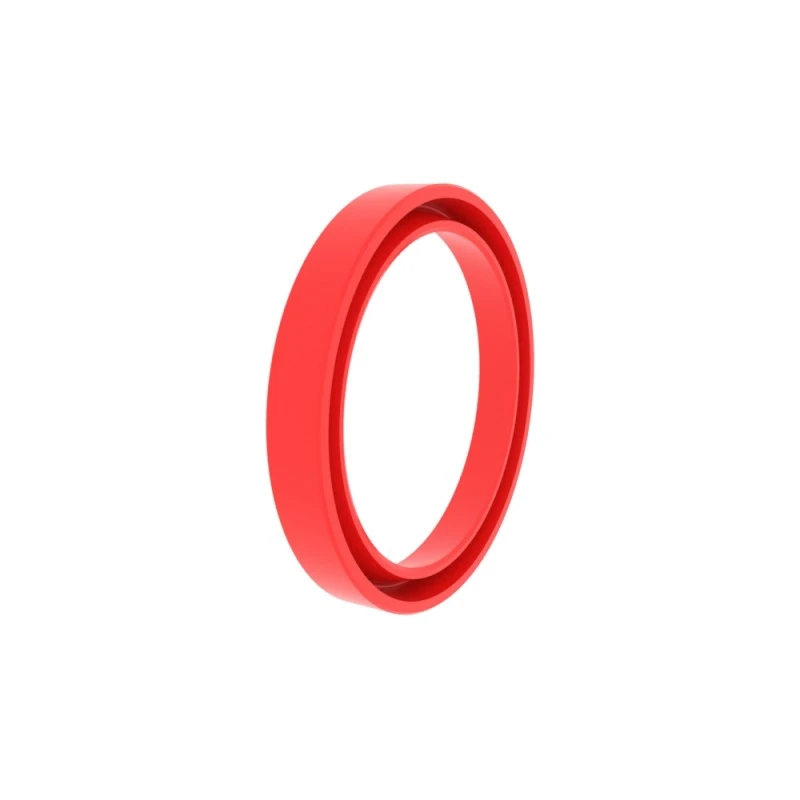

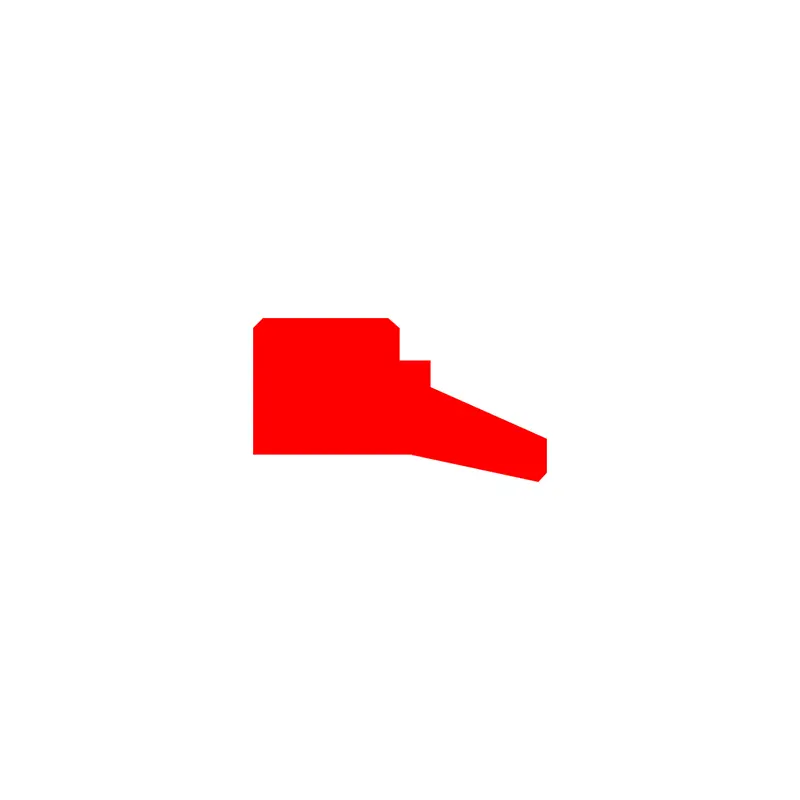

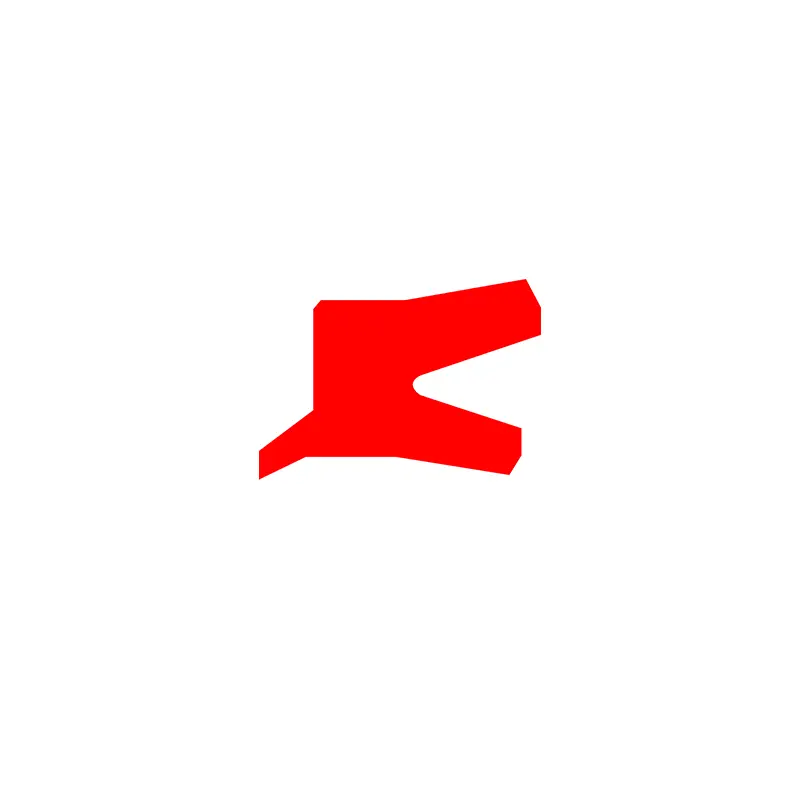

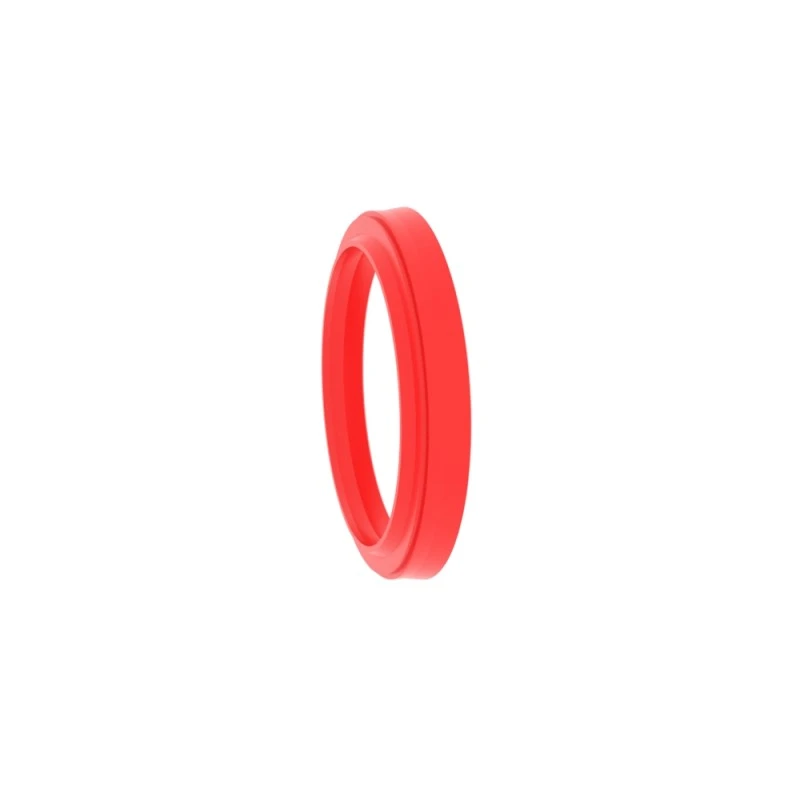

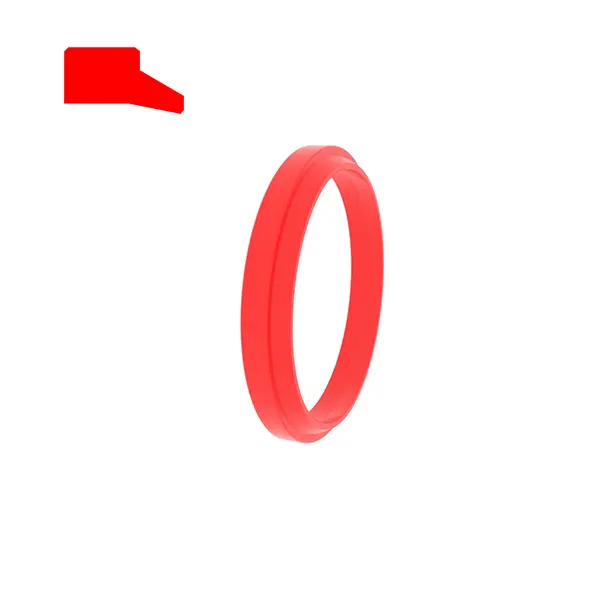

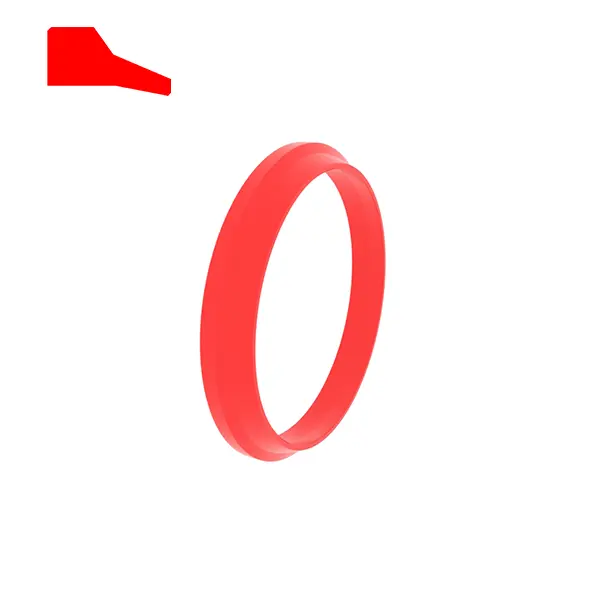

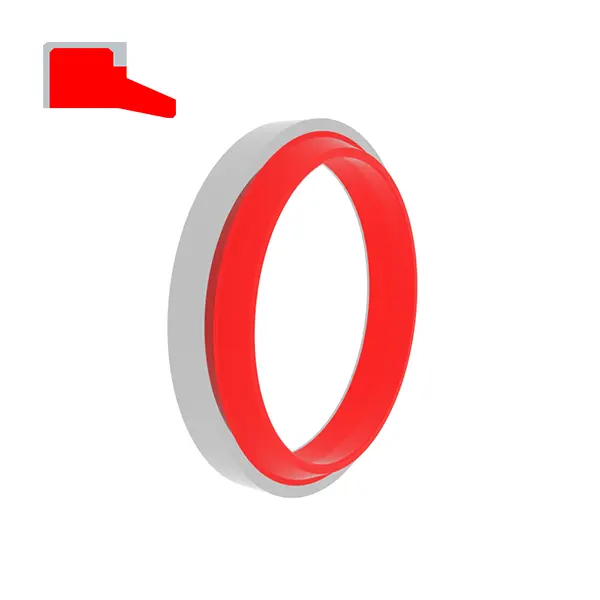

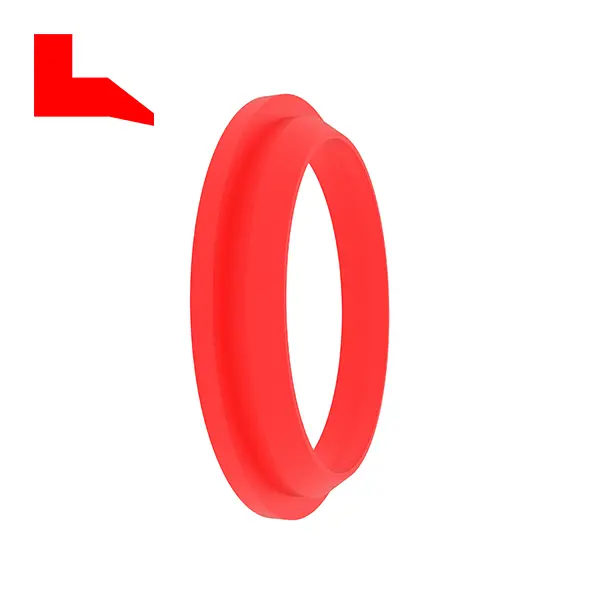

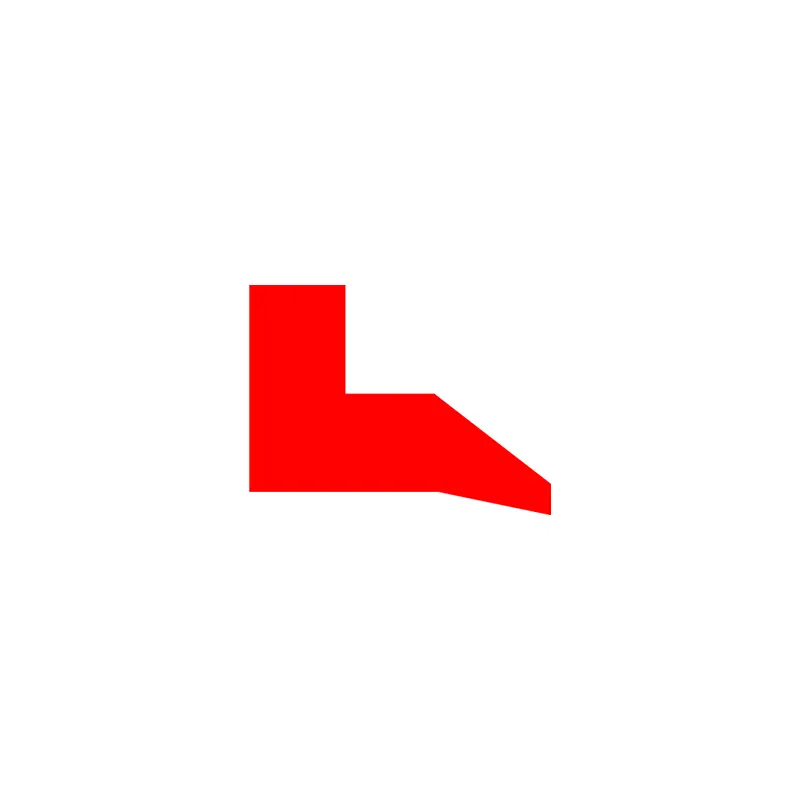

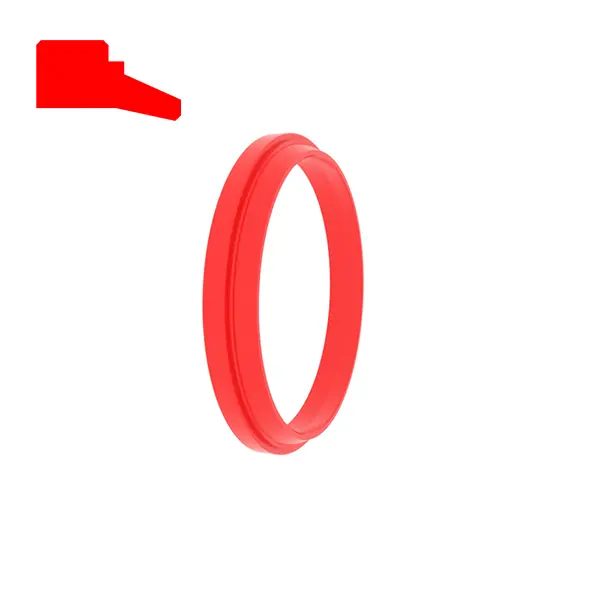

RCA101
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
H ...... Total højde af støvforsegling
| Overfladefinish | R tmax (μm) | RA (μm) |
| Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove bund Groove Side | ≤6.3 ≤15 | ≤1,6 ≤3 |
| TP -profilstøttelængdeforhold | 50%-95% |
|
| Tolerance | |
| ΦD1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Bestillingseksempel
Model: RCA101
Groove Størrelse: 100x108x4/7
Materiale: RC-PU-H
Forseglingstype: RCA101, RCA104
Hovedpåføring: Standard støvbeskyttelse til oliecylindre
Fordele: Enkel installation, fremragende antifriktion og støvtæt effekt, ingen omvendt ære i hulrummet, ingen trykåbning mellem tætningsringen og støvringen.
Materiale: Polyurethan, gummi
| Eksempler på forsegling af rille | Følgende er standardgroove -dimensioner (støvsæler af enhver størrelse inden for størrelsesområdet kan produceres) | |||||||
 |

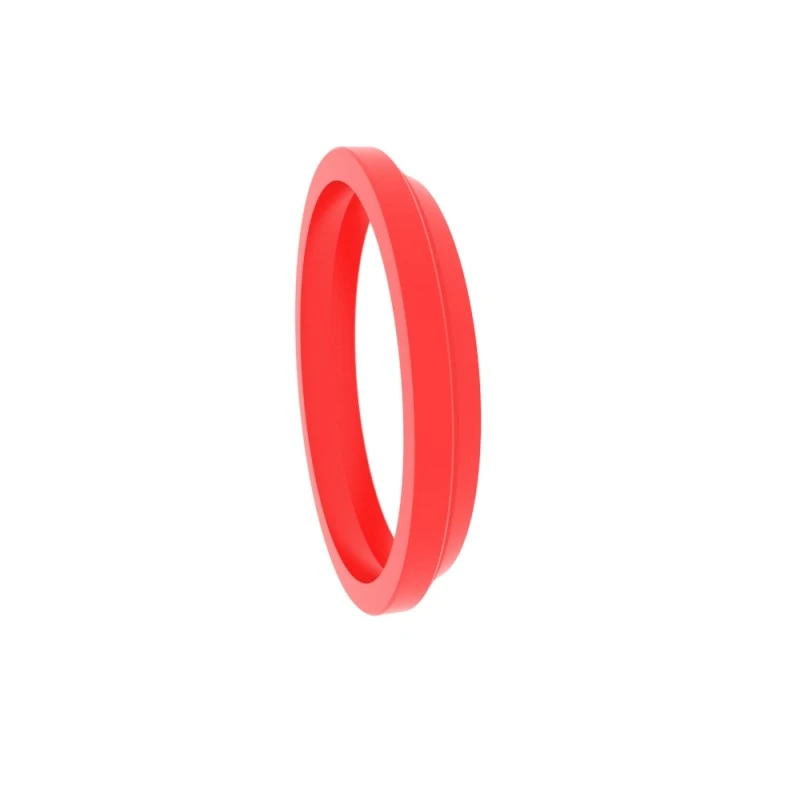

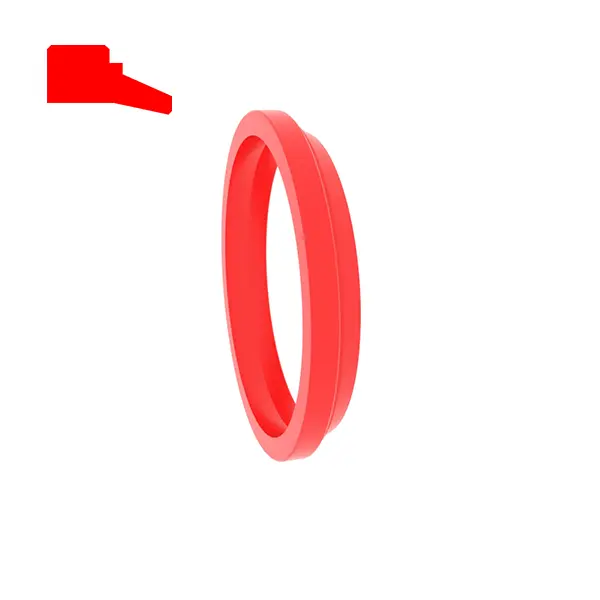

RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

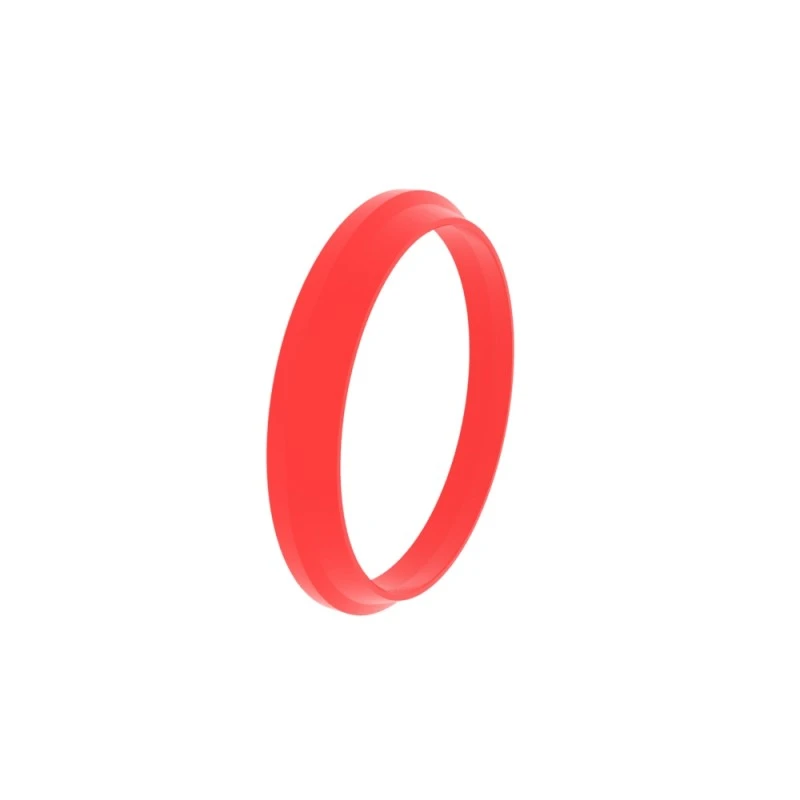

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

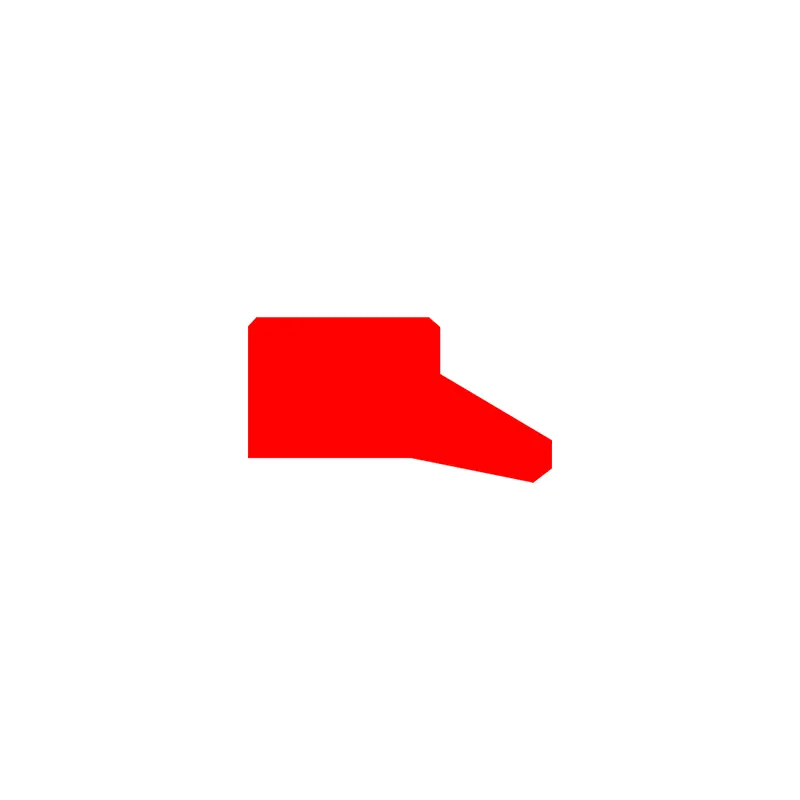

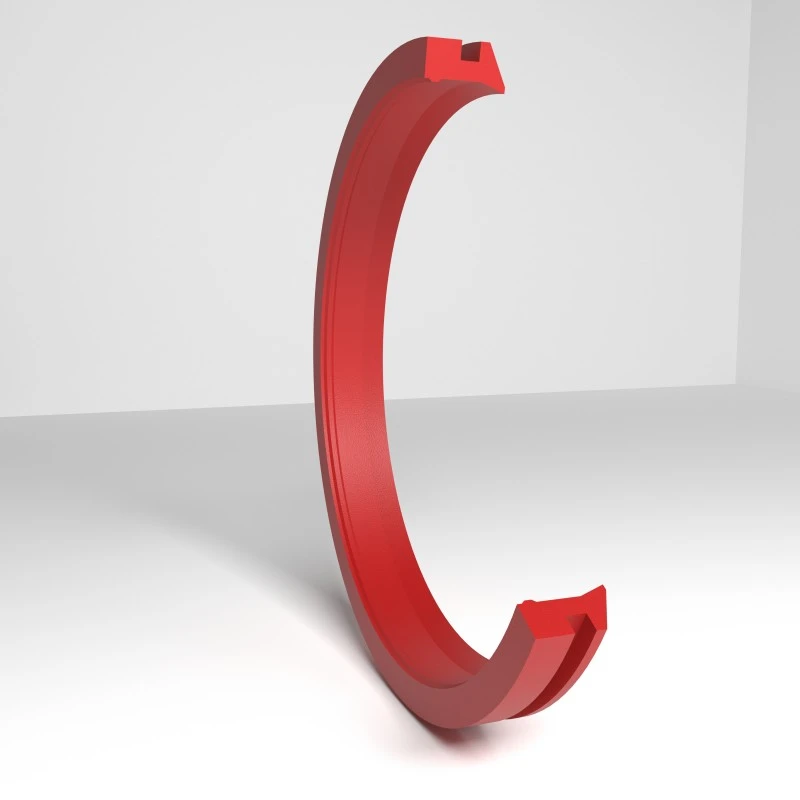

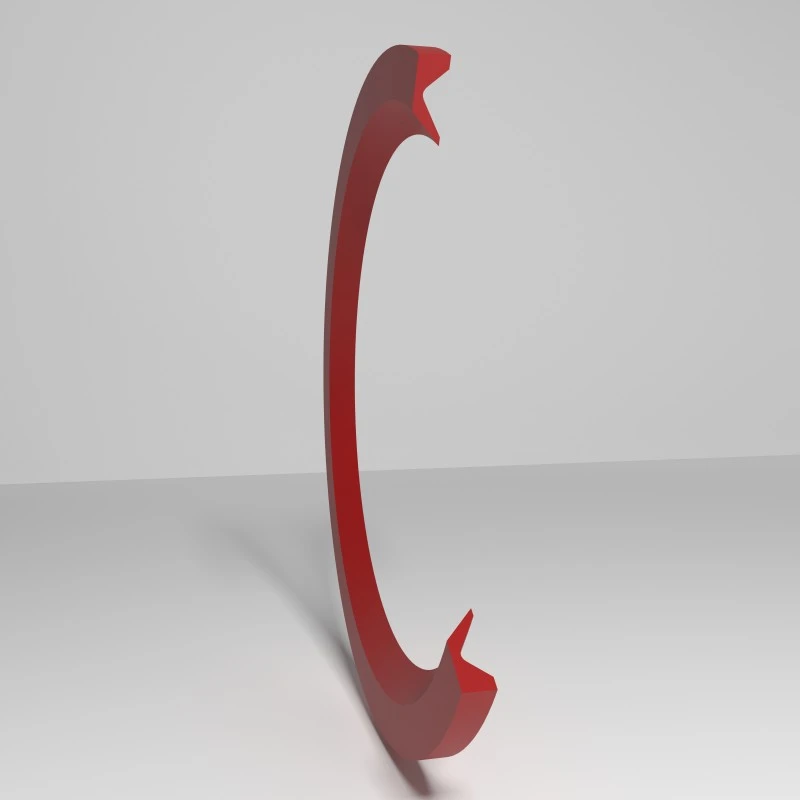

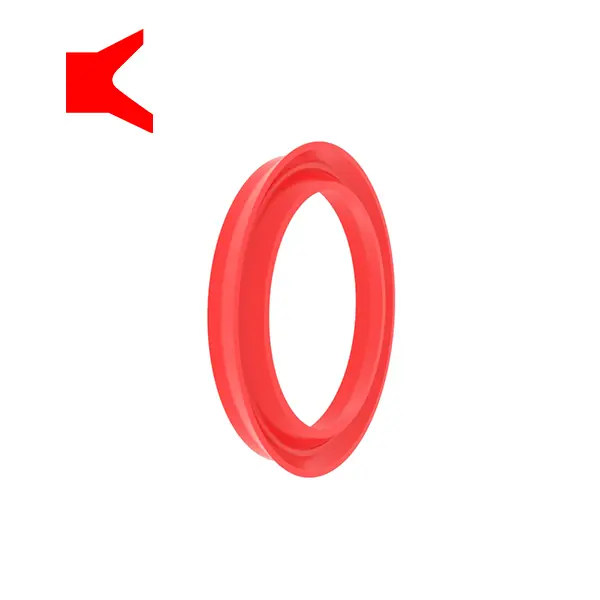

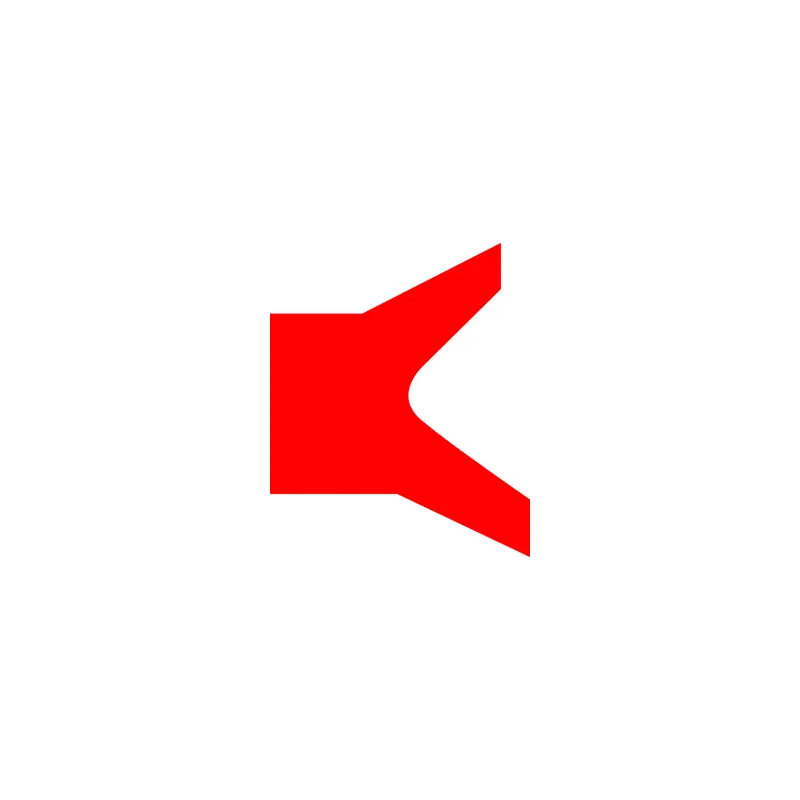

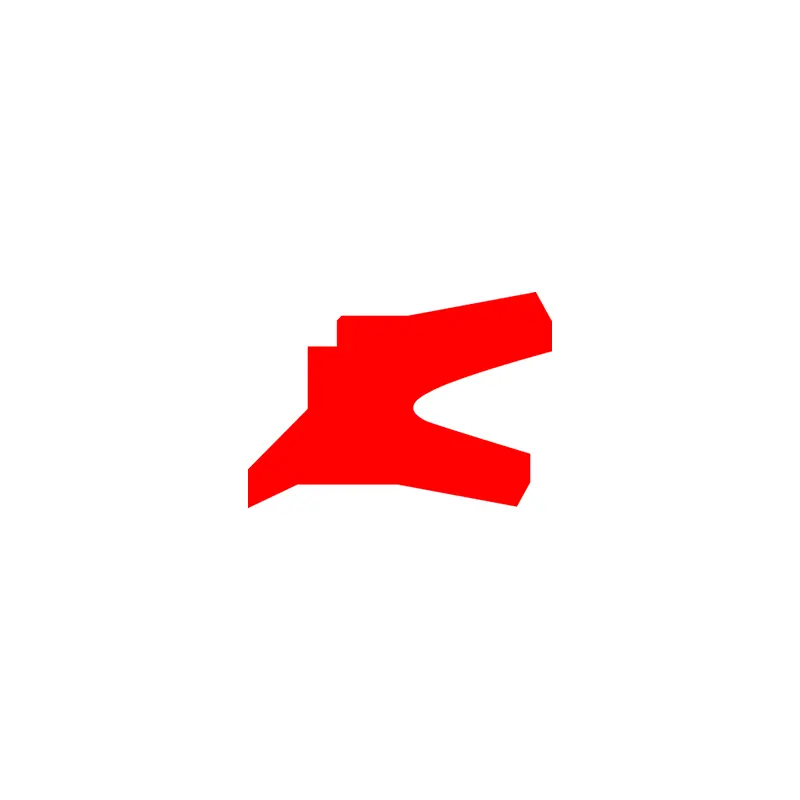

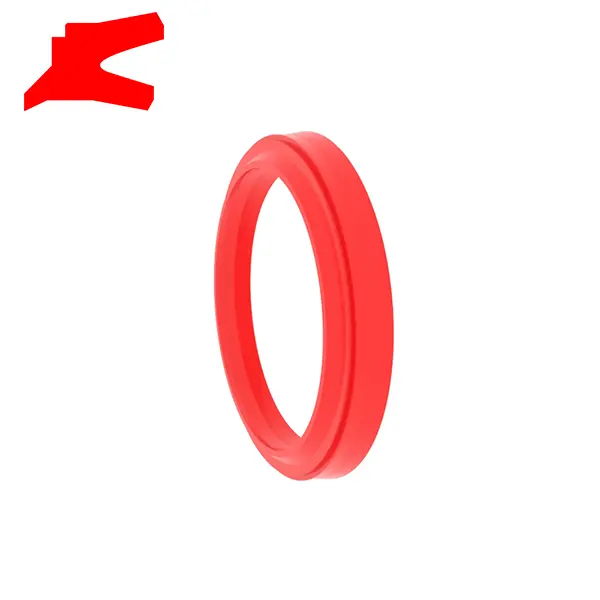

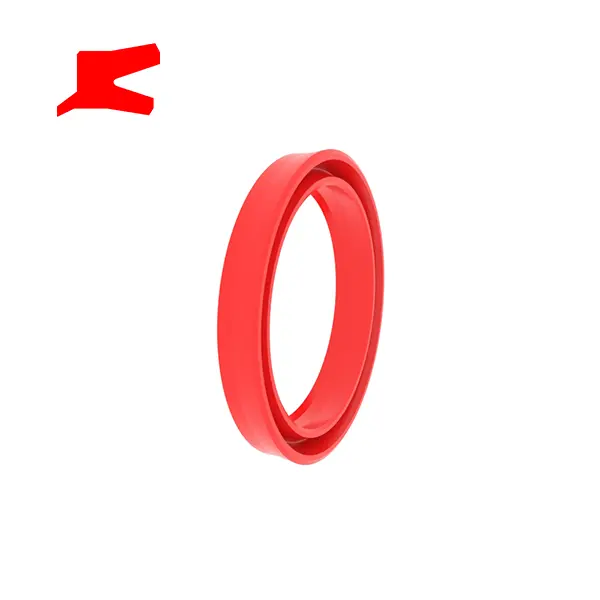

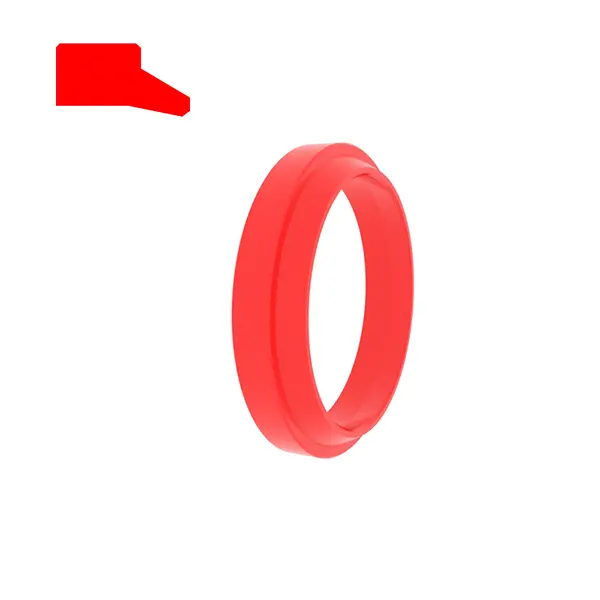

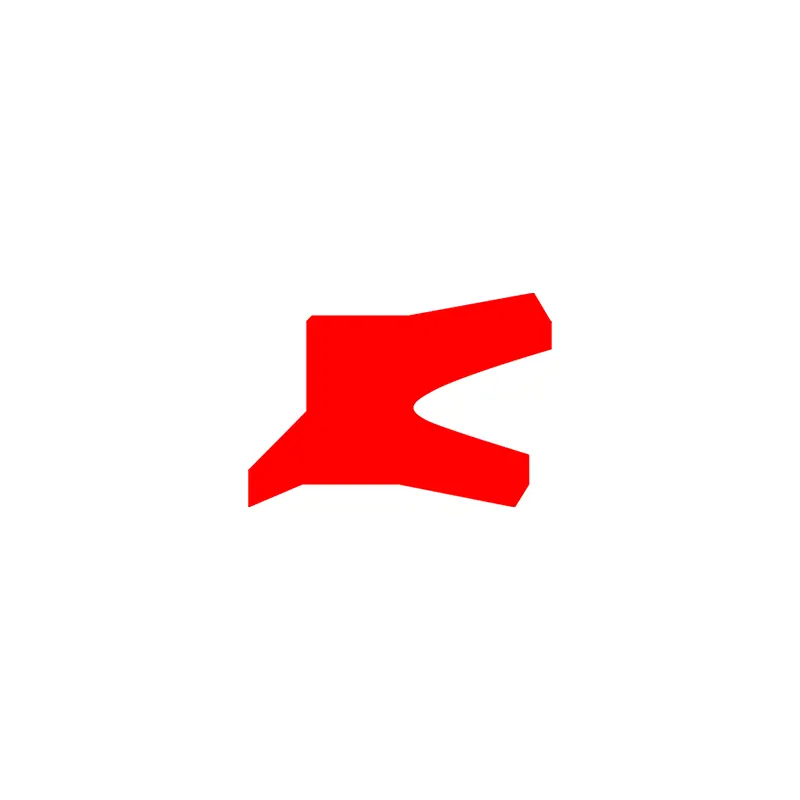

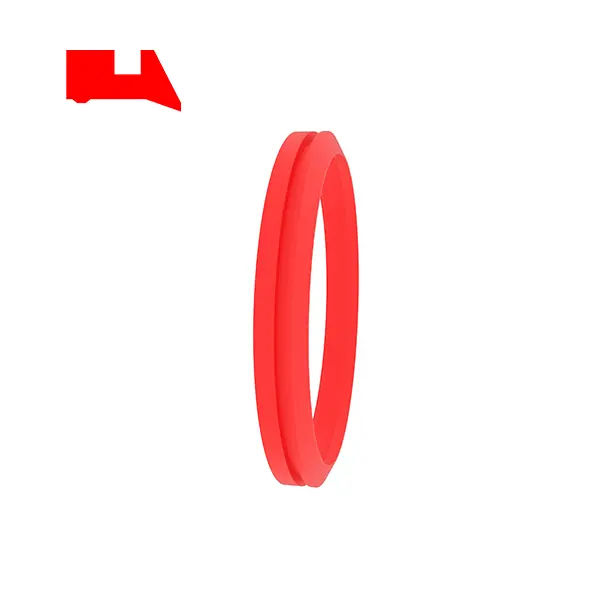

RCA102
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
H ...... Total højde af støvforsegling
| Overfladefinish | R tmax (μm) | RA (μm) |
| Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove bund Groove Side | ≤6.3 ≤15 | ≤1,6 ≤3 |
| TP -profilstøttelængdeforhold | 50%-95% |
|
| Tolerance | |
| ΦD1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Bestillingseksempel
Model: RCA102
Groove Størrelse/Total Støvforseglingshøjde: 100x115x8.5
Materiale: RC-PU-H
Forseglingstype: RCA102, RCA105, RCA211
Hovedpåføring: Brugt hovedsageligt med glidende kombinationstætninger
Fordele: god friktionspræstation, RCA211 tovejsegling
Materiale: (ultrahøj hårdhed) polyurethan, gummi
| Eksempler på forsegling af rille | Følgende er standardgroove -dimensioner (støvsæler af enhver størrelse inden for størrelsesområdet kan produceres) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

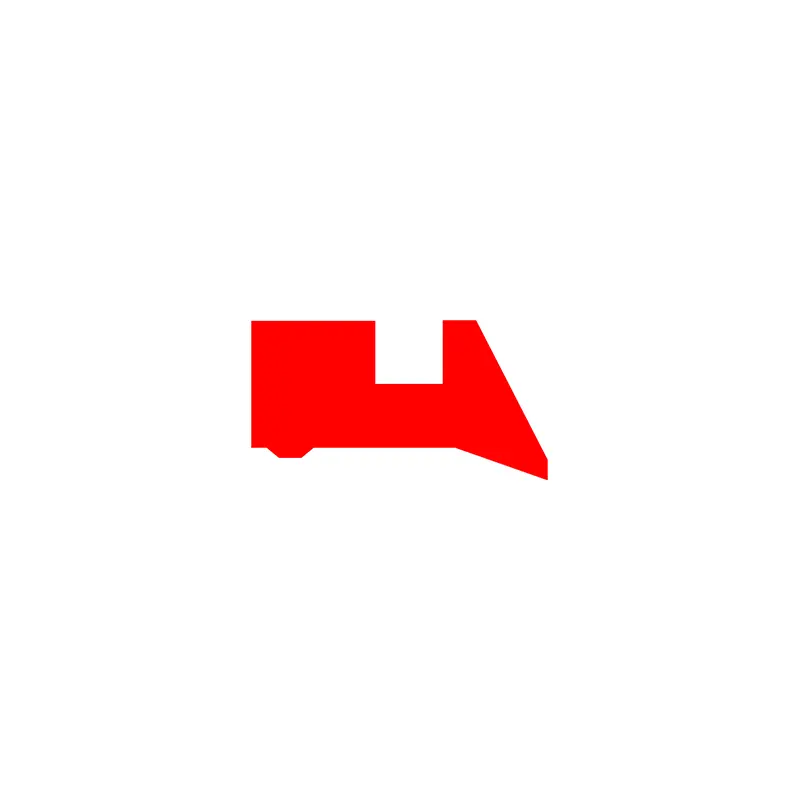

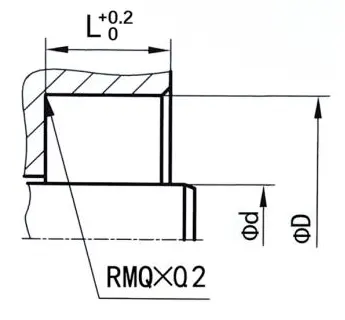

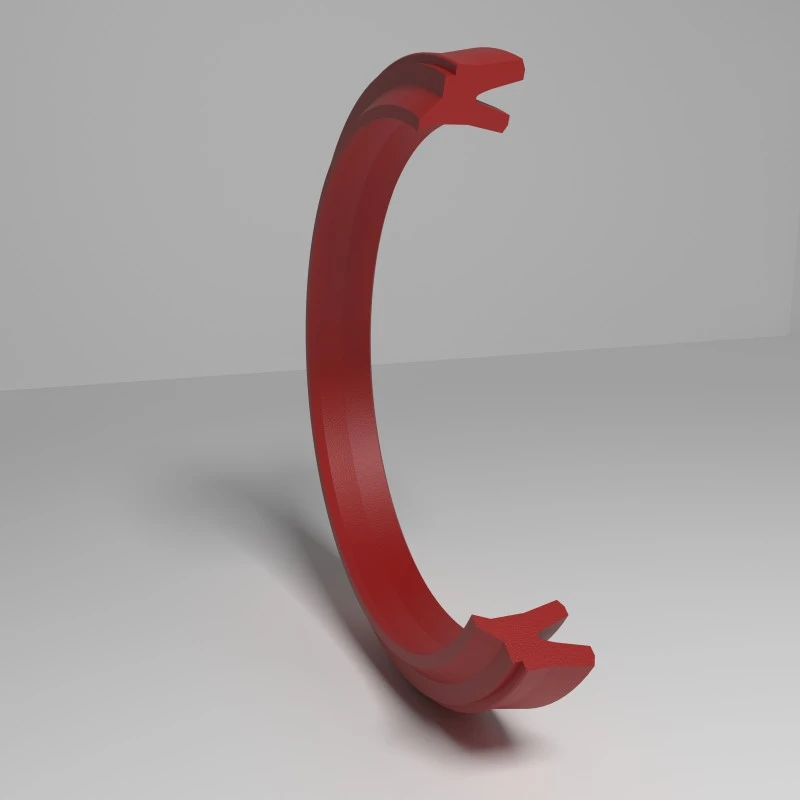

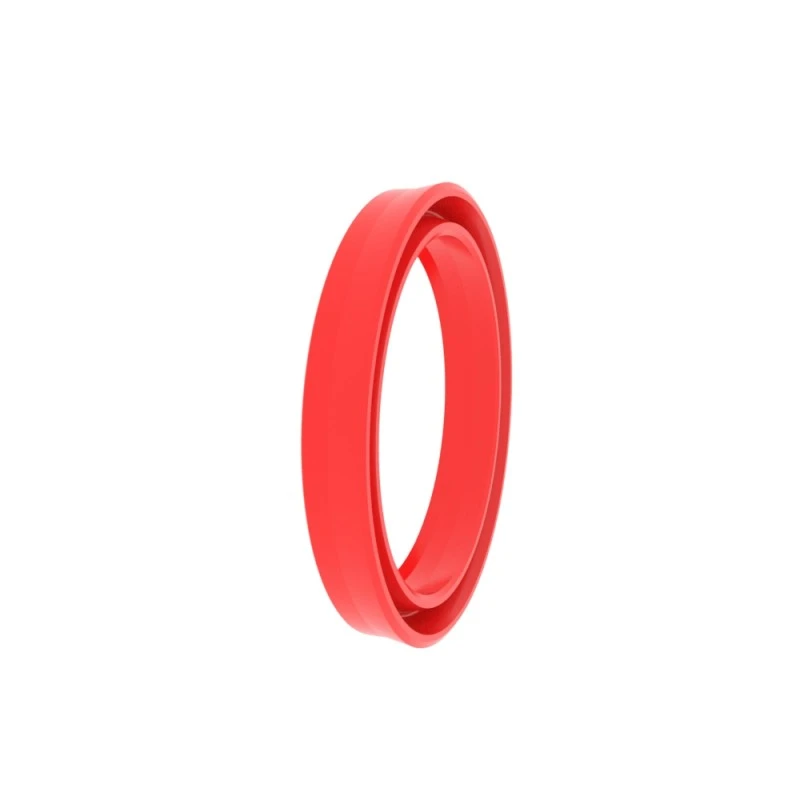

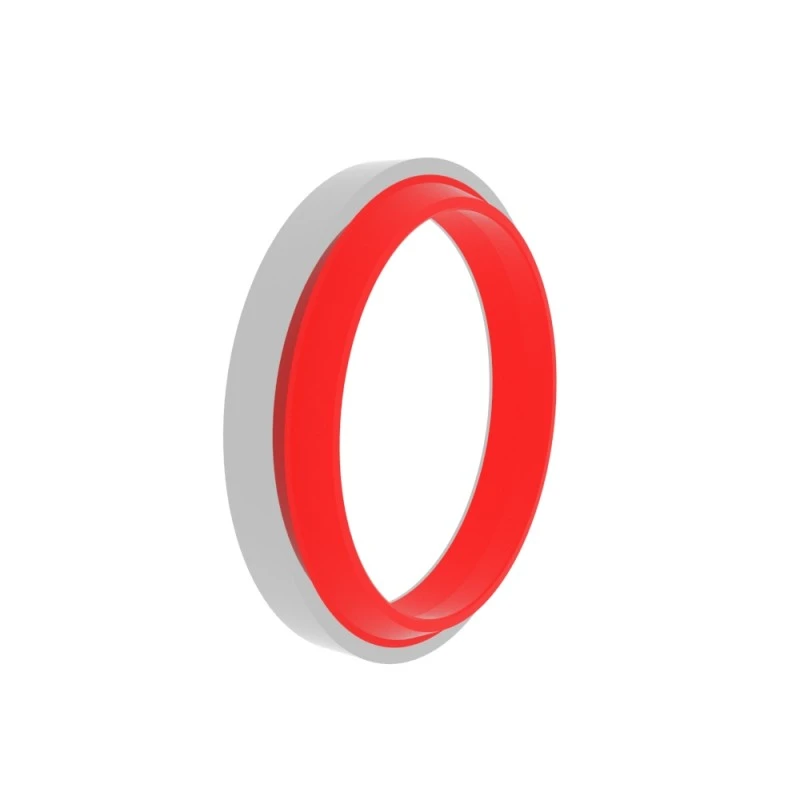

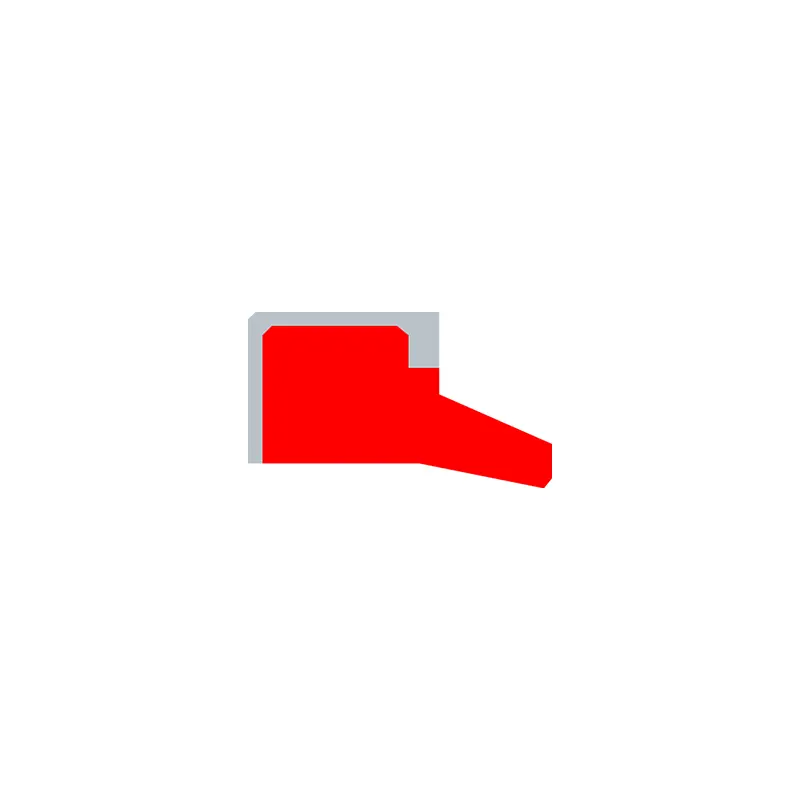

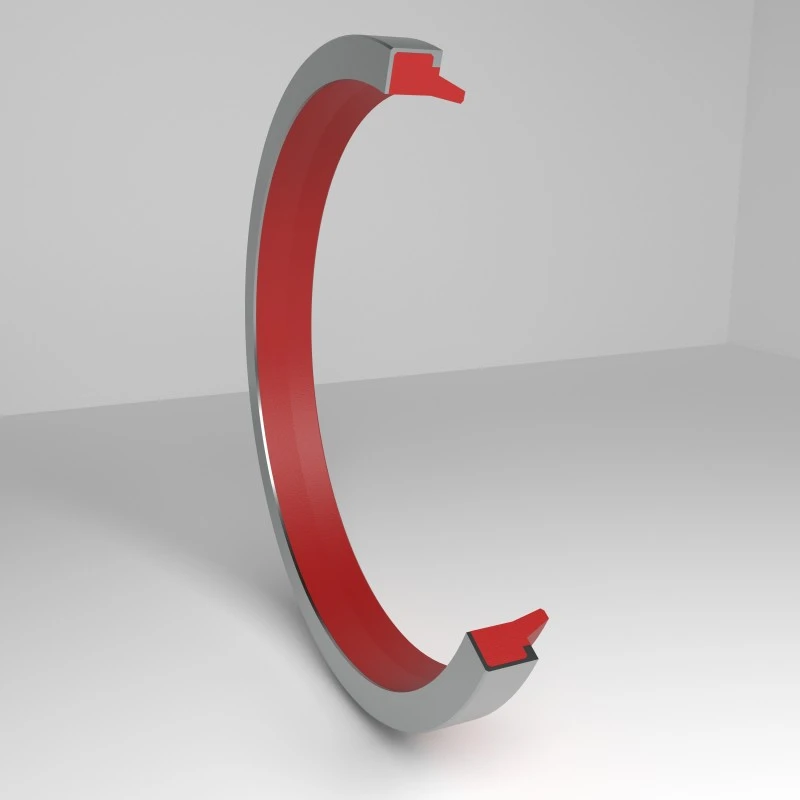

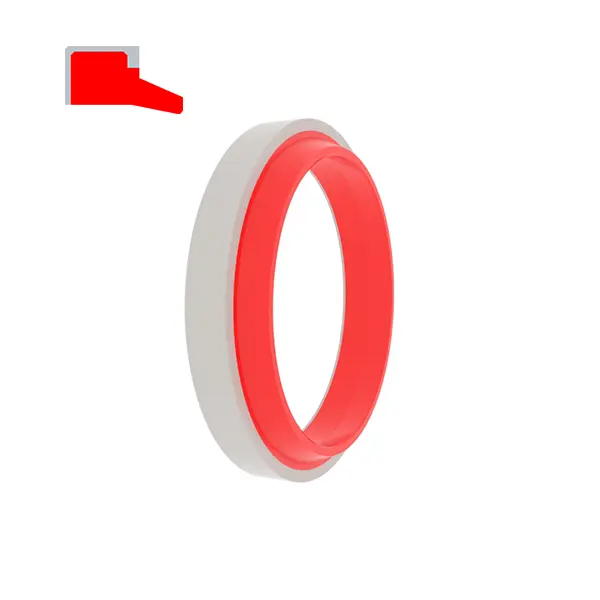

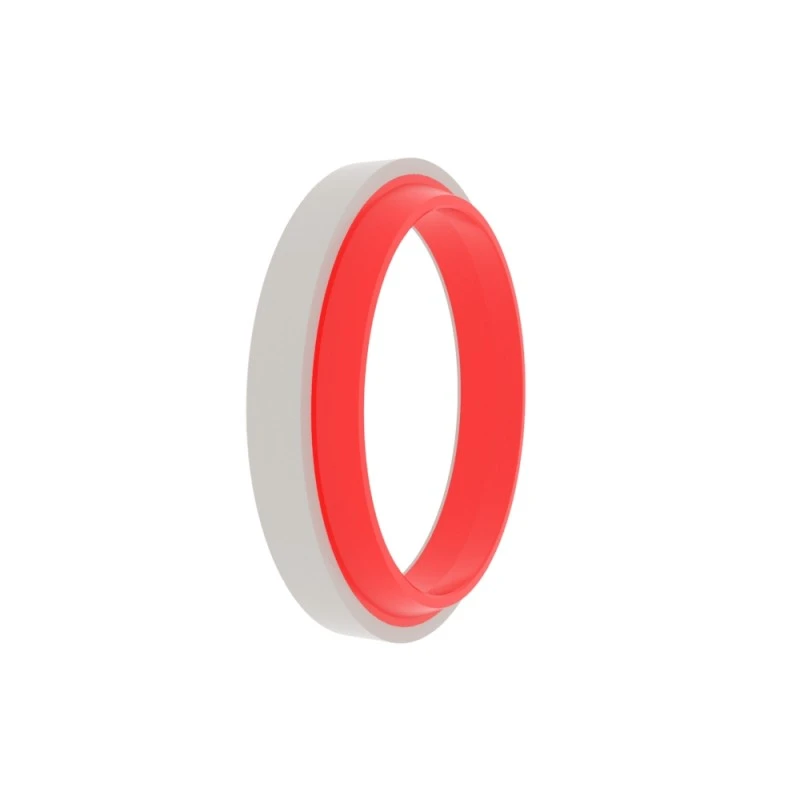

RCA103
Bestillingsstørrelse
Φd ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
H ...... Total højde af støvforsegling
| Overfladefinish | R tmax (μm) | RA (μm) |
| Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove bund Groove Side | ≤6.3 ≤15 | ≤1,6 ≤3 |
| TP -profilstøttelængdeforhold | 50%-95% |
|
| Tolerance | |
| ΦD1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Bestillingseksempel
Model: RCA103
Groove Størrelse/Total Støvforseglingshøjde: 100x115x9/12
Materiale: RC-PU-H+POM
Forseglingstype: RCA103, RCA106
Hovedpåføring: Standardcylindre og til åbne riller
Fordele: Antifriktionsydelsen er god, og understøttelsesringen forhindrer, at oxidation forekommer mellem rillen og tætningen, og placeringen og pasningen i hulrummet er fast.
Materiale: (ultrahøj hårdhed) polyurethan + polyoxymethylen, gummi + polyoxymethylen
| Eksempler på forsegling af rille | Følgende er standardgroove -dimensioner (støvsæler af enhver størrelse inden for størrelsesområdet kan produceres) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

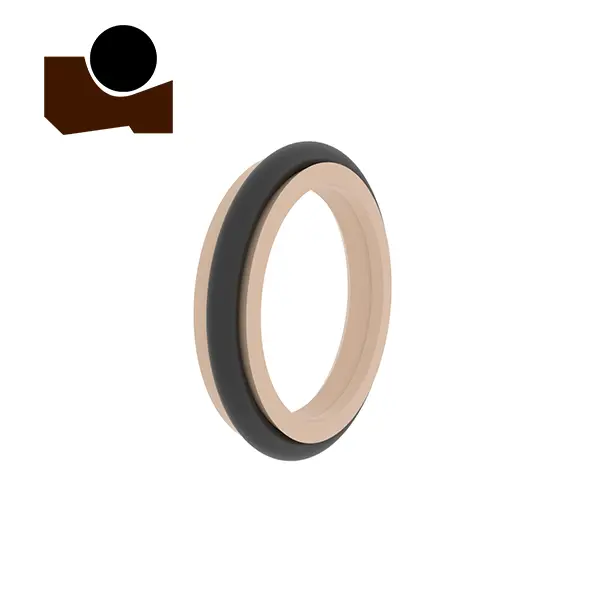

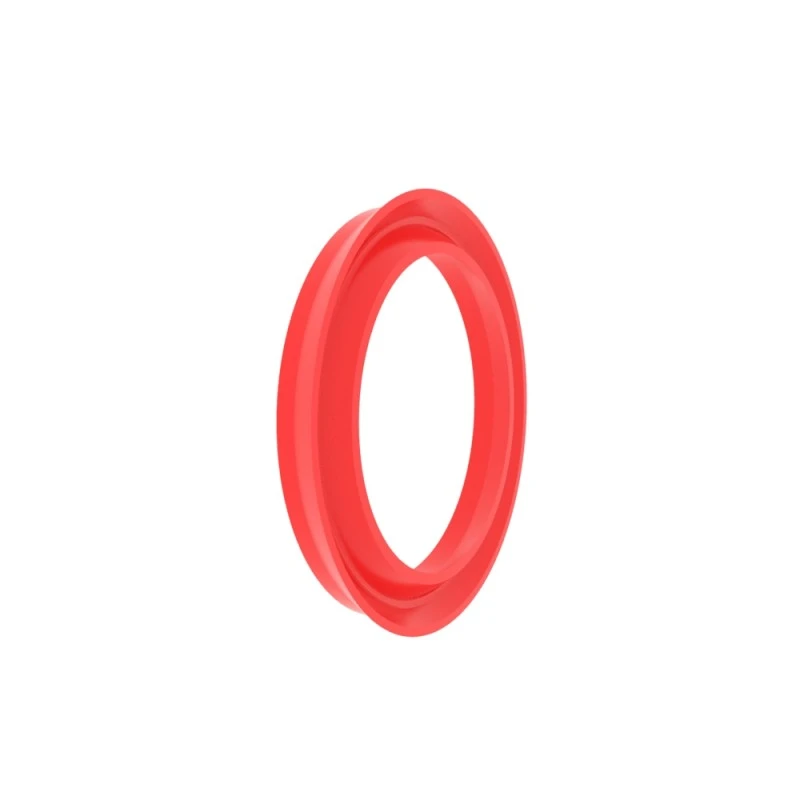

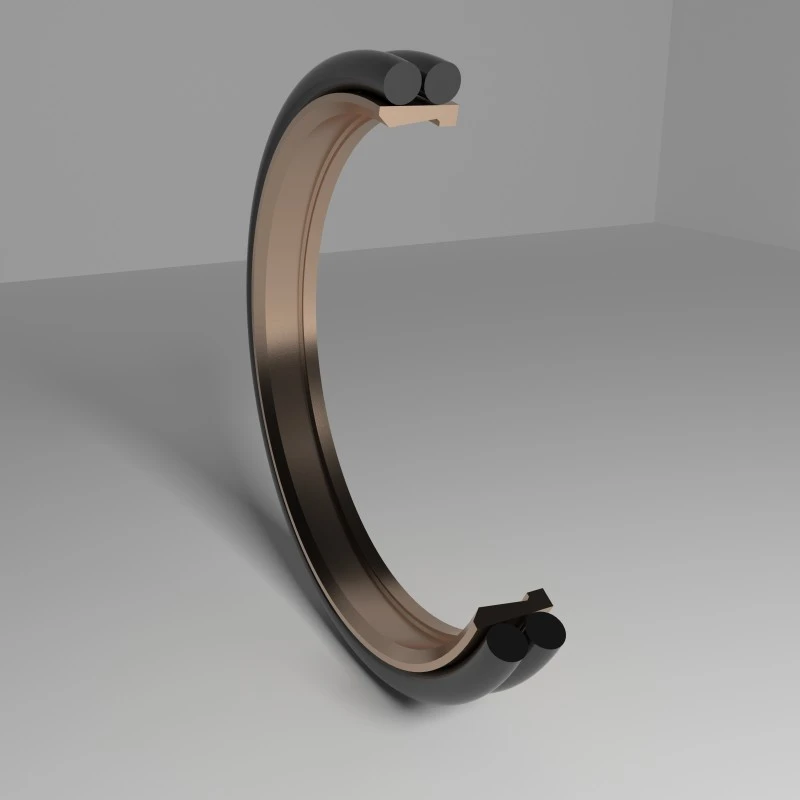

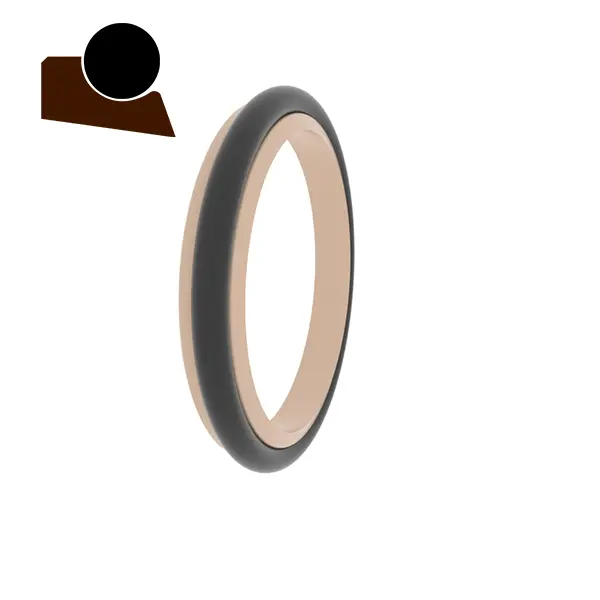

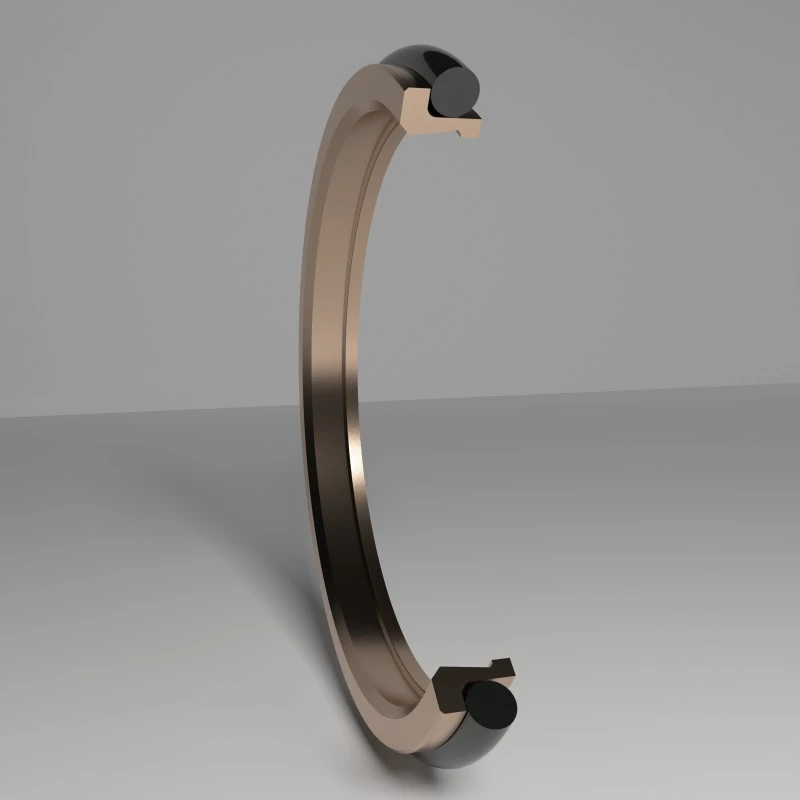

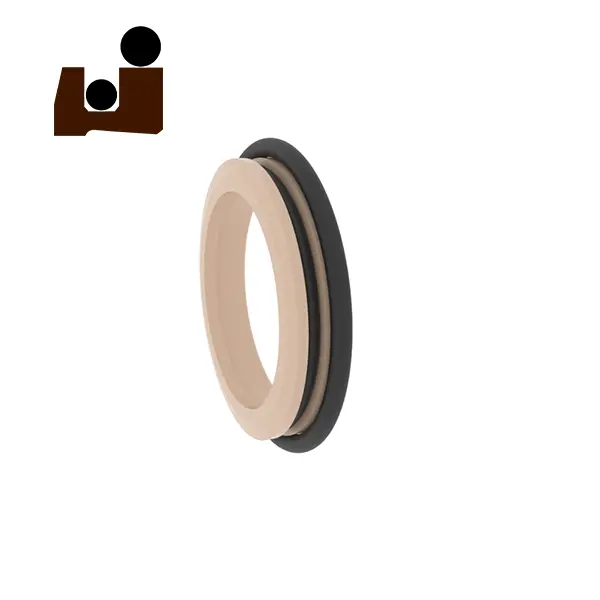

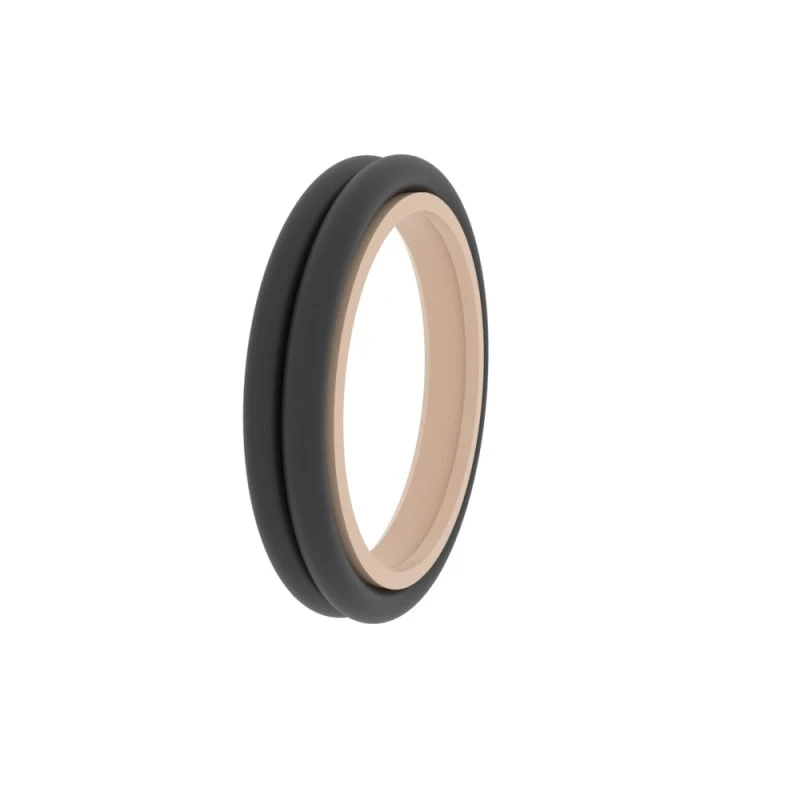

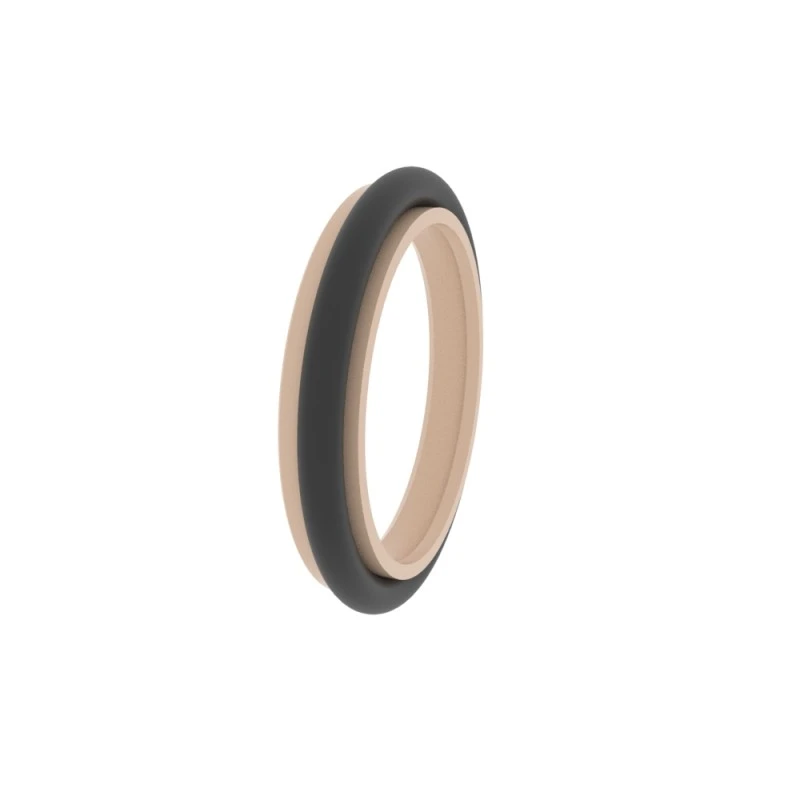

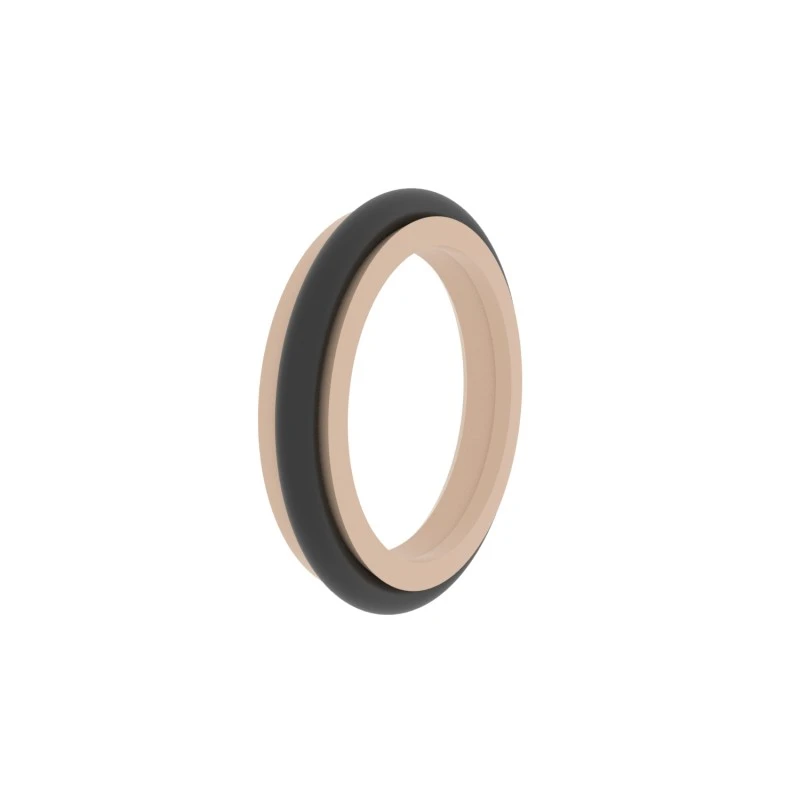

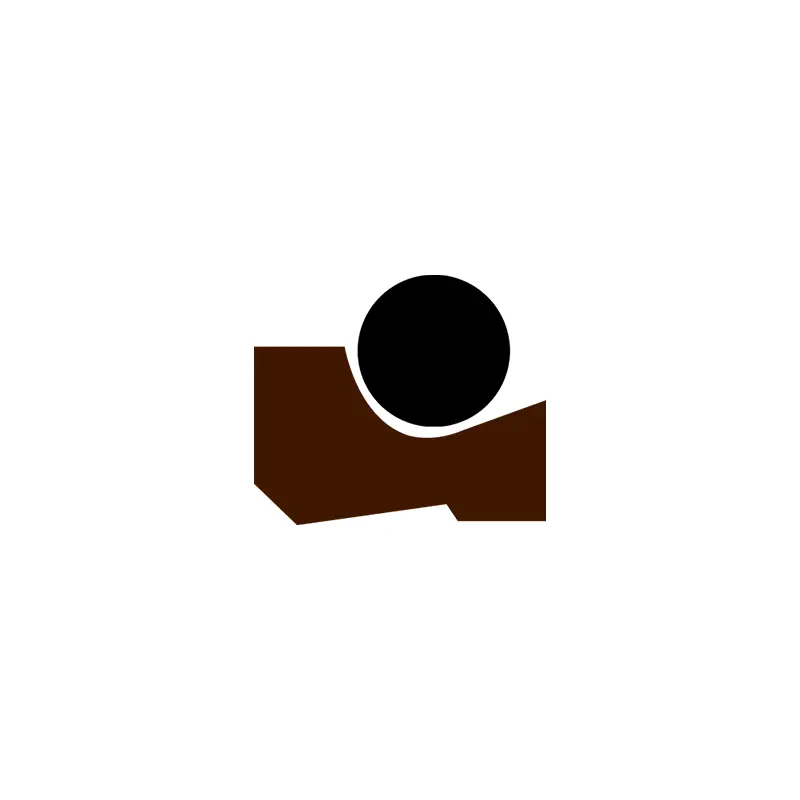

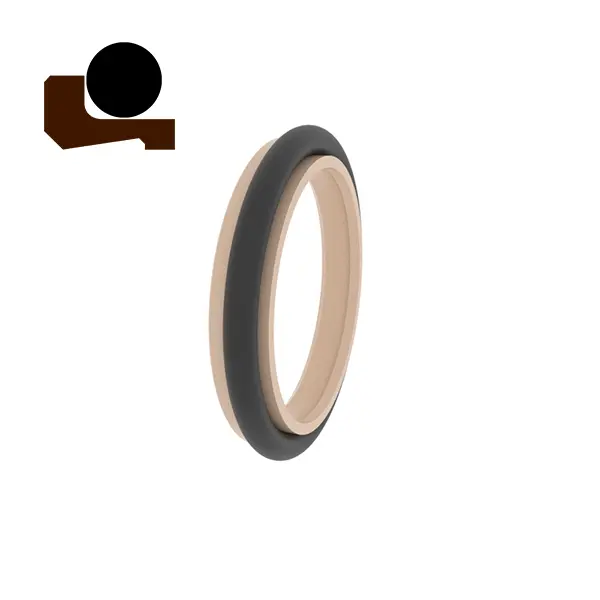

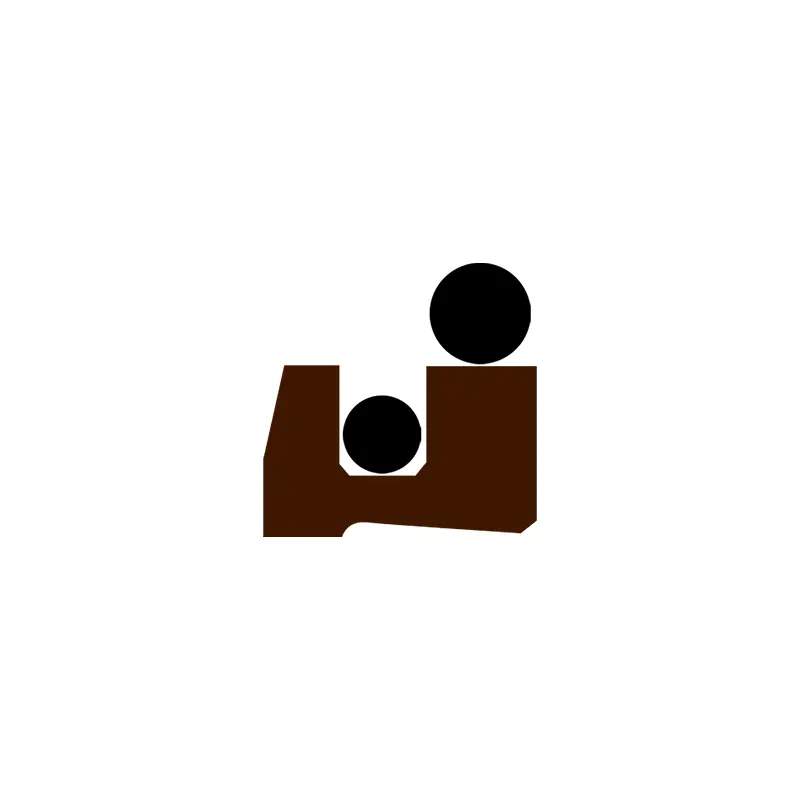

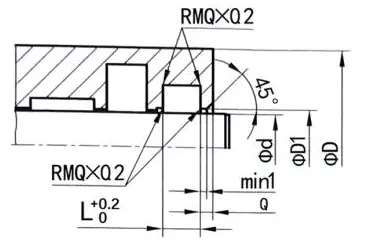

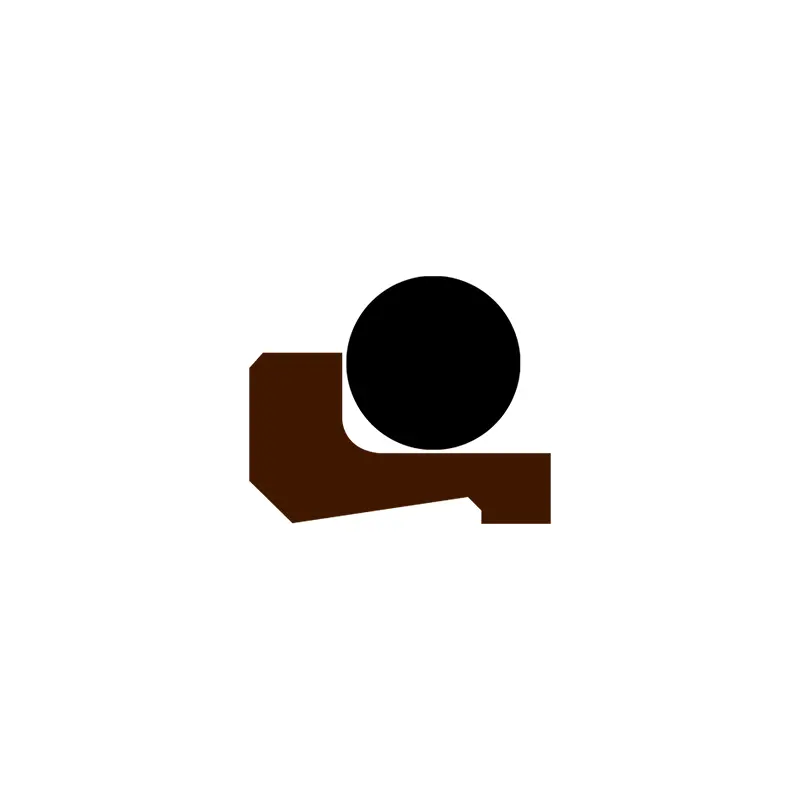

RCA115
Bestillingsstørrelse
Φd ...... ydre diameter
Φd1 ...... ydre diameter
Φd ...... indre diameter
L ...... Groove Bredde
| Overfladefinish | R tmax (μm) | RA (μm) |
| Glidende overflade matchende gummi/polyurethan tætninger Glidende overflade matchende PTFE -sæler | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove bund Groove Side | ≤6.3 ≤15 | ≤1,6 ≤3 |
| TP -profilstøttelængdeforhold | 50%-95% |
|
| Tolerance | |
| ΦD1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Bestillingseksempel
Model: RCA115
Groove Størrelse/Total Støvforseglingshøjde: 100x108.8x6
Materiale: PTFE3+NBR
Forseglingstype: RCA115, RCA118
Hovedpåføring: Kemisk industri, fødevareindustri og servoventiler
Fordele: Lav friktionskoefficient, ingen krybende, lille installationsrum, langt slidbestandigt liv og fremragende justerings- og placeringsfunktioner under arbejdet.
Materiale: tetrafluoroethylen, nitrilgummi eller fluorgummi
| Eksempler på forsegling af rille | Følgende er standardgroove -dimensioner (støvsæler af enhver størrelse inden for størrelsesområdet kan produceres) | |||||||
 |

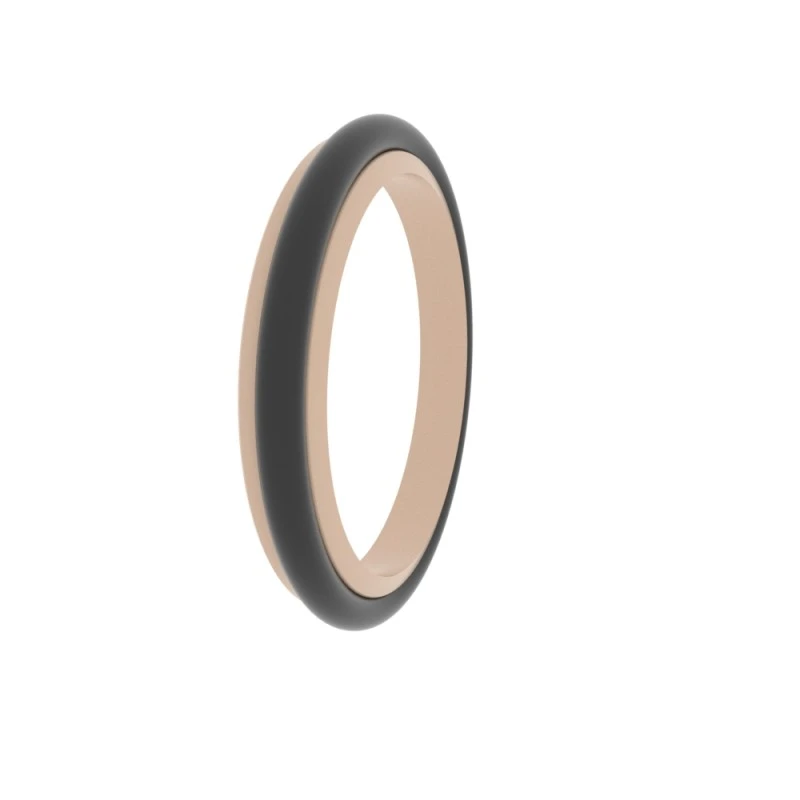

RCA115
|
Φd | Φd | L | D1 | a | O-ring | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6,8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|

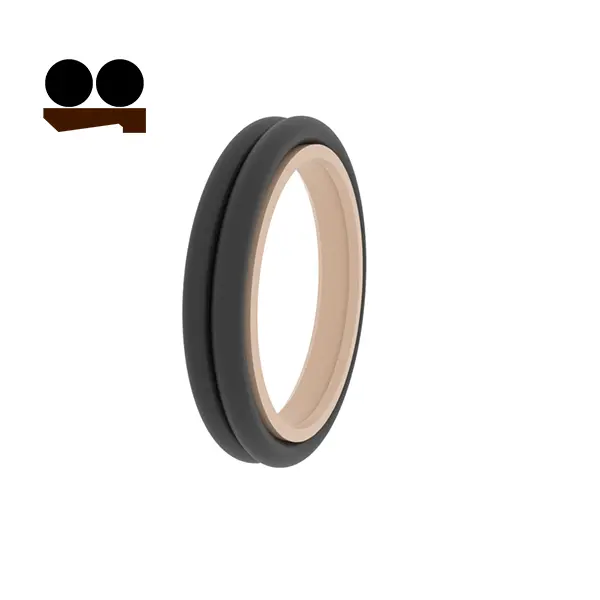

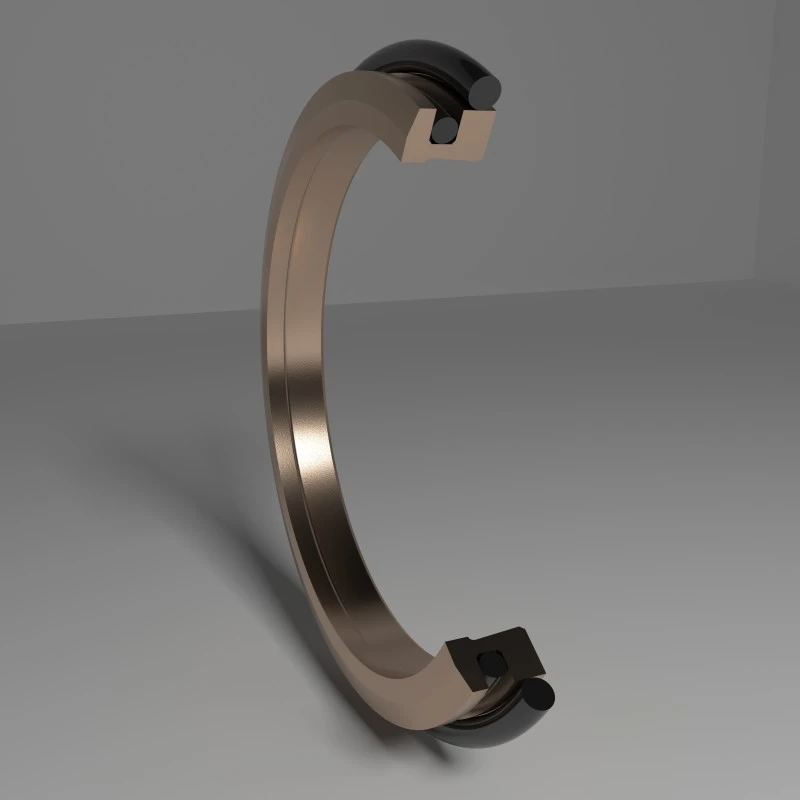

RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2,5 | 5 | 8.40 | |||
