Installationsstruktur og krav
1. Skaftmateriale: Almindeligvis brugt er kulstofstål og rustfrit stål. Ved høje hastigheder påføres forkromet overflade, HRC40-45.
2. Design af roterende aksel og riller: Skaftets overflade skal være glat og gratfri. Spiralbearbejdningsmærker kan skabe en pumpeeffekt, hvilket fører til lækage. Det anbefales, at monteringsområdet for olietætningen slibes til en overfladeruhed på Ra0,1-0,5µm, og bliver glattere med stigende hastighed. For at lette installation og adskillelse skal akslen og rillerne være udformet med affasninger eller afrundede kanter Se figur 1 og 2.
|
Tætningshøjde b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r max. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Figur 1. Rilleaffasningsdesign
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20-30 |
d-2,5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
d-3,5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
d-4,5 |
5 |
|
95~130 |
d-5,5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11,0 |
12 |
|
500~800 |
d-14,0 |
14 |
|
800~1250 |
d-18,0 |
16 |
Figur 2 Affasning af den roterende aksel
Faktorer, der påvirker ydeevnen af roterende aksellæbetætninger
Der er snesevis af faktorer, der påvirker tætningseffekten. Udover selve olietætningen, såsom dens materiale og struktur, påvirker andre faktorer som medium, temperatur, tryk, smøring, hastighed og overfladeruhed også tætningseffekten direkte, og disse faktorer interagerer ofte med hinanden. Følgende skemaer er kun til brugerreference.
Figur 3. Effekt af temperatur på olietætning
Installation: Omhyggelig montering er en forudsætning for, at olietætninger fungerer korrekt.
|
Installationsdiagram (hulrumsinstallation) |
||
|
Korrekt installationsmetode |
Gældende arbejdsforhold |
Forkert installationsmetode |
|
|
Denne metode er kun anvendelig, når olietætningens endeflade og hulrummets endeflade flugter. Når presseudstyret arbejder hurtigt, skal olietætningen placeres korrekt; ellers kan der opstå fejljustering. |
|
|
|
Dette design er velegnet til situationer, hvor olietætningens endeflade er lavere end hulrummets endeflade. Selv med hurtig presning kan olietætningen stadig placeres godt. Denne type armatur mangler dog radial positionering, derfor skal den aksiale vinkelrethed af presseanordningens flade plade og trykaksel opnå en vis præcision. |
|
|
|
Denne metode er velegnet til situationer, hvor olietætningens endeflade er lavere end hulrummets endeflade. Når udstyret trykkes hurtigt ind, er det afgørende at sikre, at olietætningen er placeret korrekt; ellers kan der opstå fejljustering. |
 |
|
|
Denne metode er kun egnet til vedligeholdelse eller simple installationsforhold, hvor trykbærende udstyr ikke er tilgængeligt. Fordi absolut ensartet presning ikke kan opnås under installationen, er forskellige installationsproblemer uundgåelige. Det er primært designet til at forhindre radial forskydning under installationen, som kan deformere olietætningen, eller for at forhindre beskadigelse af gummiet i olietætningsdelen (ydre cirkel) på grund af pauser under installationen. Derfor anbefales denne installationsmetode generelt ikke. |
|

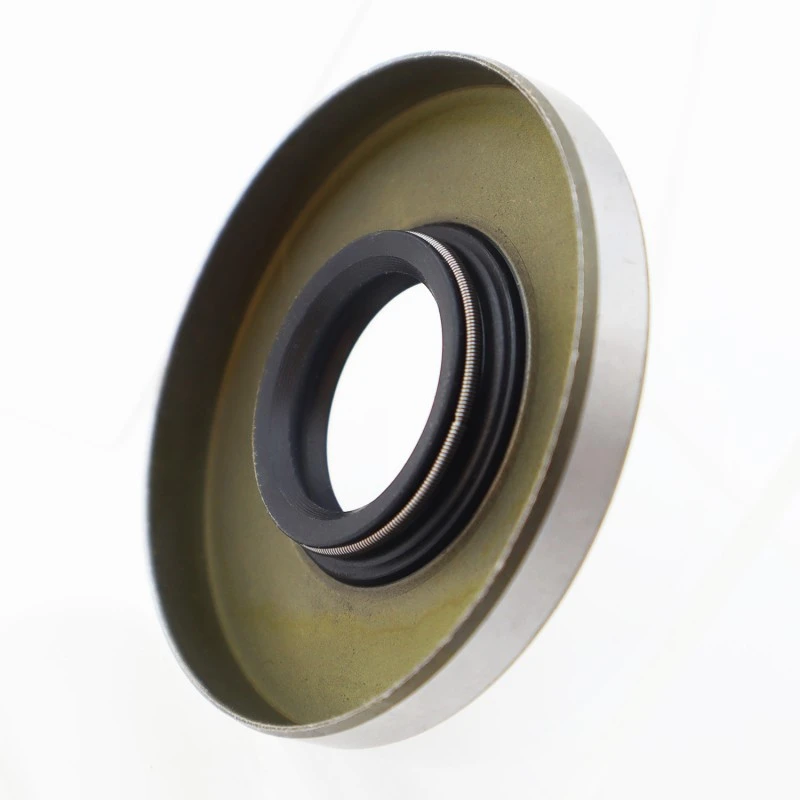

TC/SC/TB/SB olietætninger
Begge består af en metalramme, en fjeder og en gummikrop. Metalrammen giver støtte, og fjederen påfører en radial kraft på tætningslæben. Både TC- og TB-modeller har en støvtæt hjælpelæbe, velegnet til applikationer, hvor den ene side indeholder tætningsmediet og den anden side indeholder støv. TB/SB-modeller har en ydre metalcirkel, hvilket gør olietætningen mere sikker og præcis i hulrummet. Imidlertid er den ydre cirkels tætningsevne begrænset for lavviskositet og gasformige medier; derfor anbefales det at påføre tætningsmiddel på den ydre cirkel under installation og brug.
|
Tværsnitsform |
Model |
Anvendelse |
Tryk |
Temperatur |
Hastighed |
Medium |
Materiale |
|
|
TC |
Forsegling, støvtæt |
0,03 MPa |
-30~+160 |
20m/s |
Smøreolie og fedt |
NBR/FKM + Kulstofstål |
|
|
SC |
Forsegling |
|||||
|
|
TB |
Forsegling, støvtæt |
-30~+100 |
25m/s |
Vand, smøreolie, fedt |
NBR + Kulstofstål |
|
|
|
SB |
Forsegling |
Bestillingsmodel TC-d*D*b
|
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
Specifikation |
|
TC-6*17*3,5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
