End Flange Spring Energized Seals, vi lancerede, inkluderer forskellige modeller, hver med sine egne underafdelinger. De er alle strengt udviklet, produceret og testet.

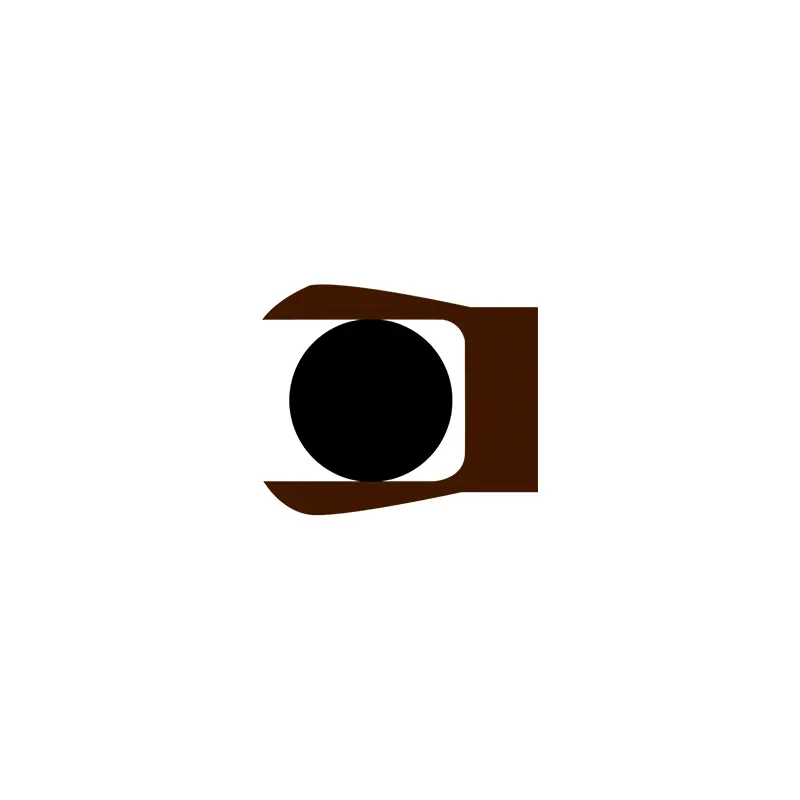

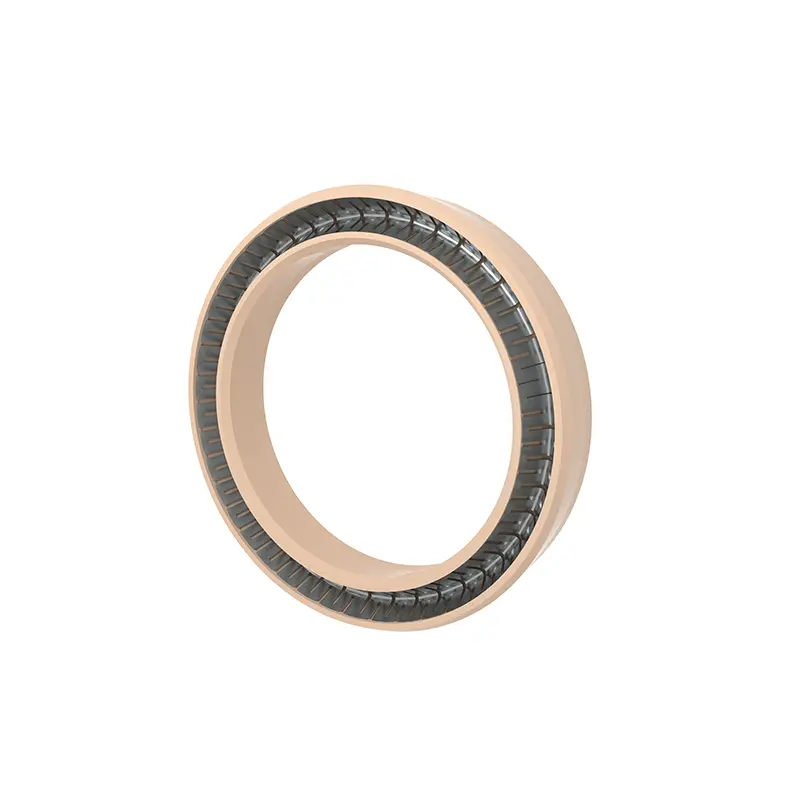

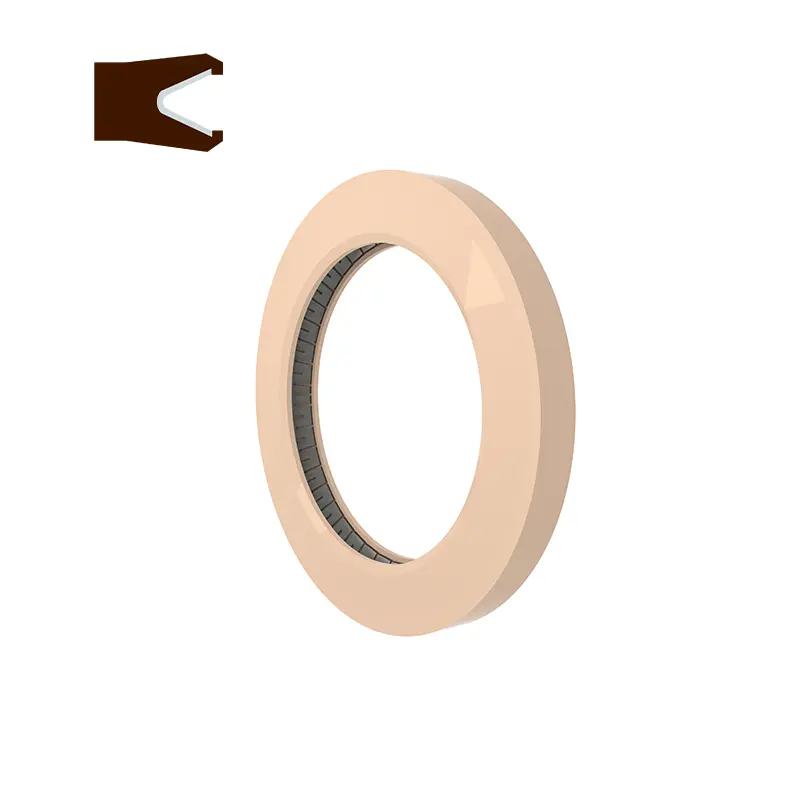

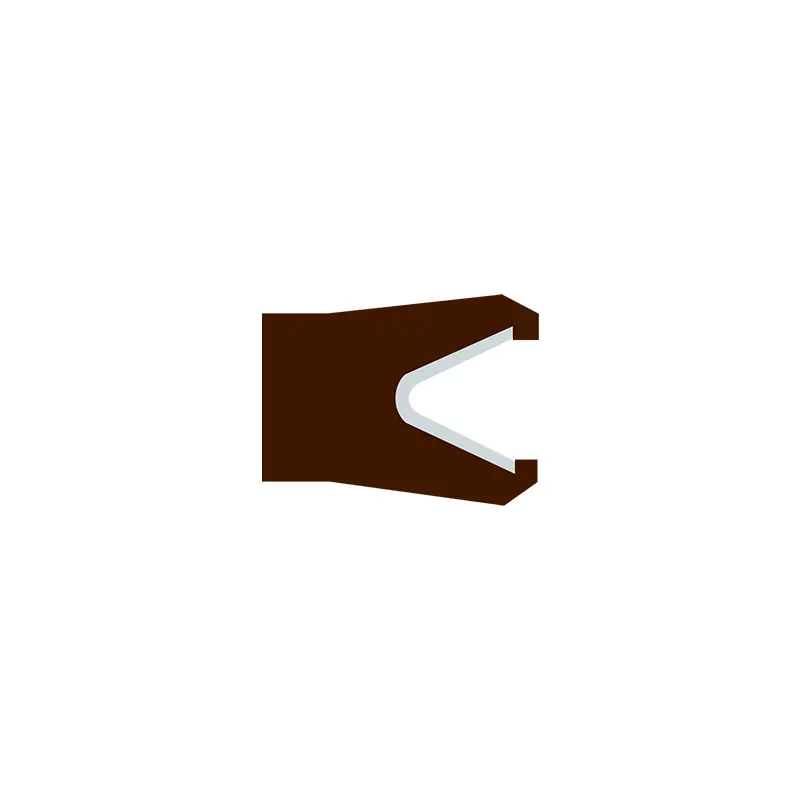

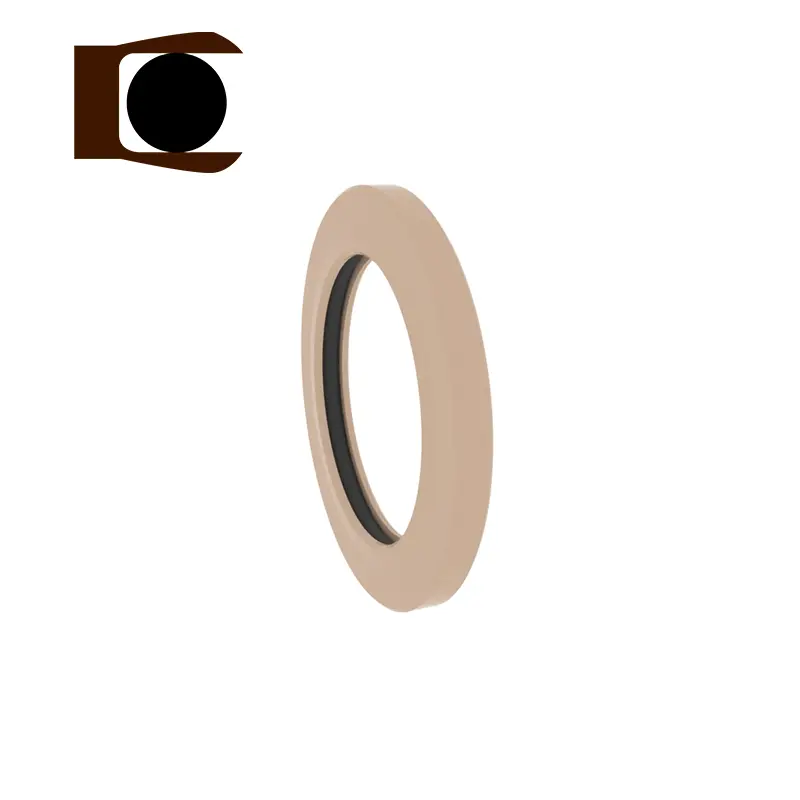

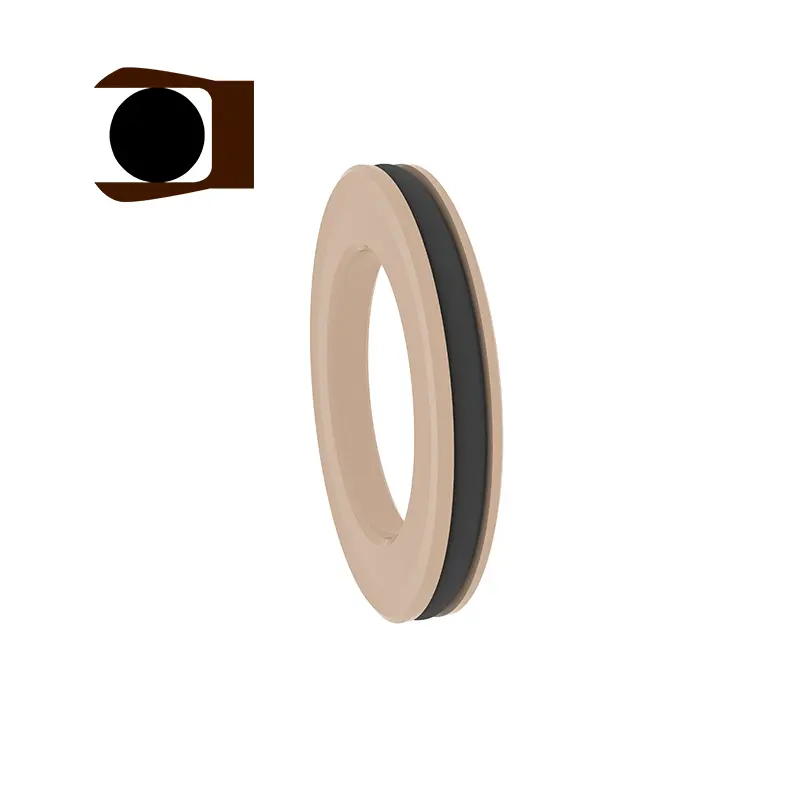

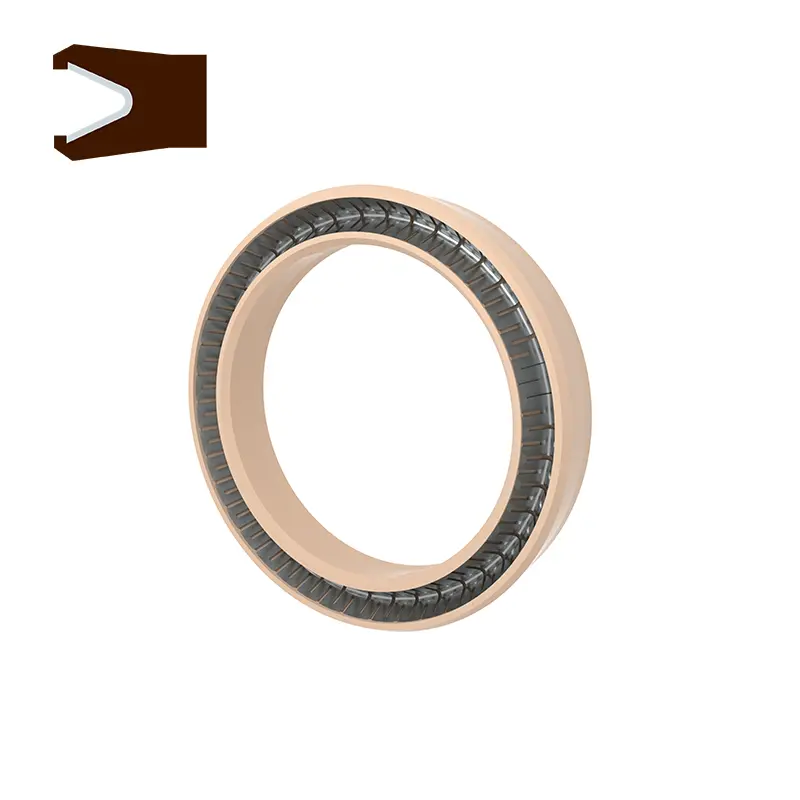

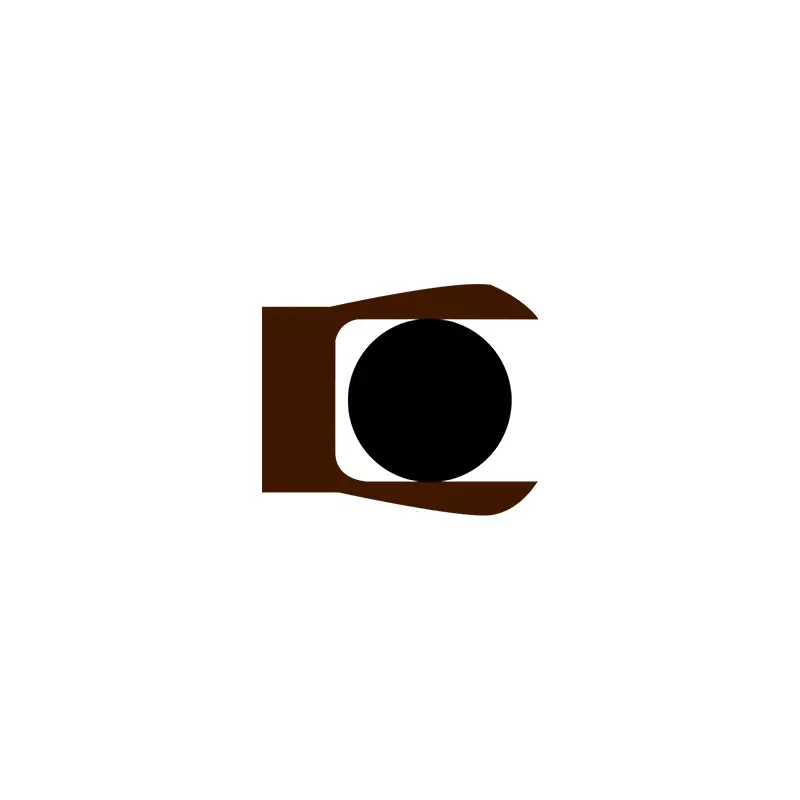

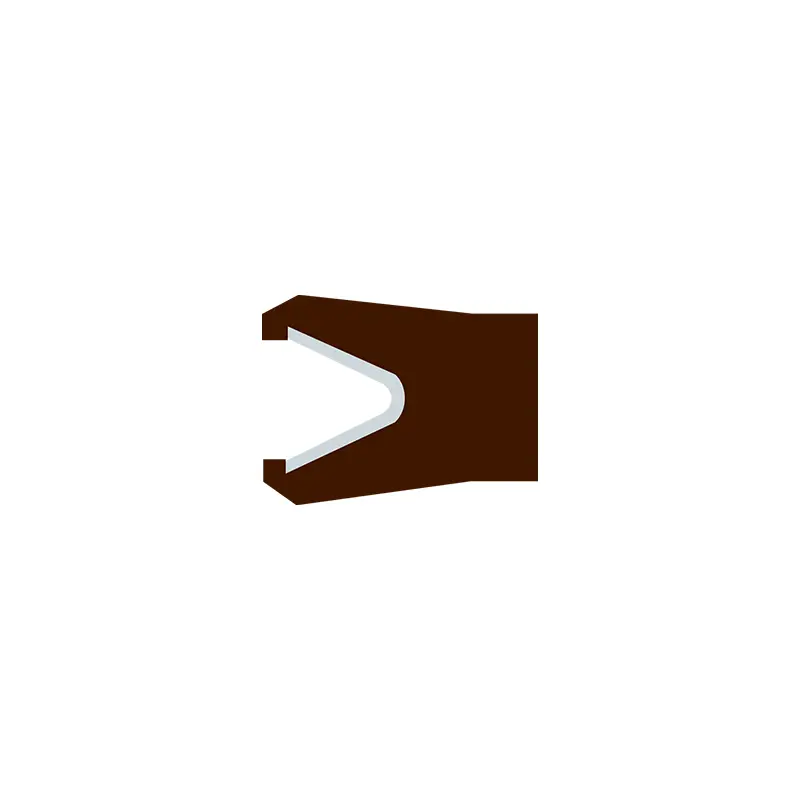

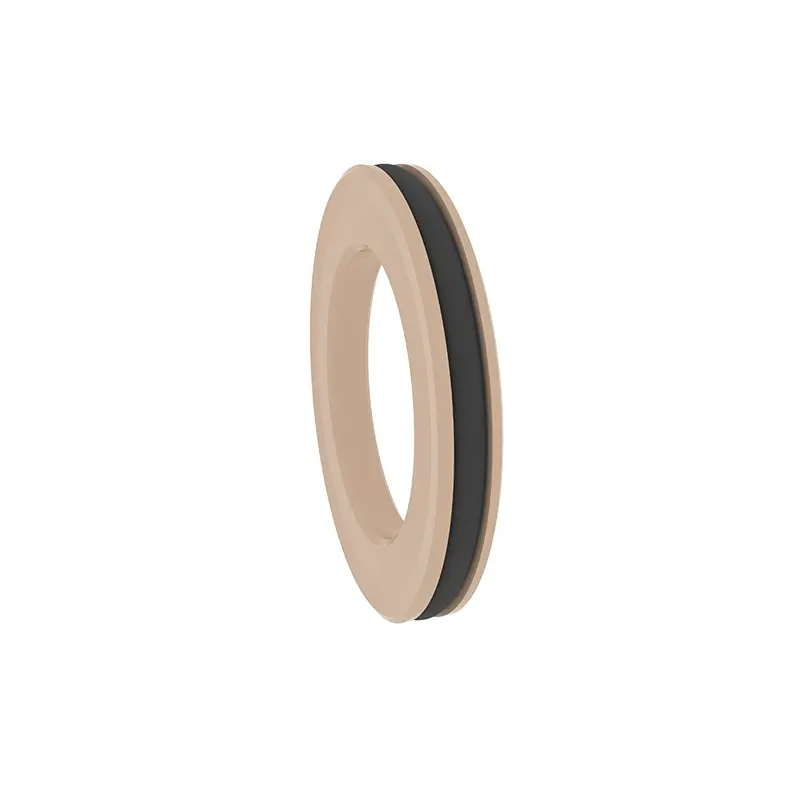

RC2876 og RC2877 er PAN-SEAL'er, og RC2876-B og RC2877-B er Y-formede kombinerede tætninger. De to forskellige opdelinger mellem hver model har den samme rille og kan udskiftes. De er velegnede til aksiale (ende) og flange envejstrykstatiske tætninger og kan bruges på steder, hvor overfladegruheden ikke er ideel. De to pan-seals er sammensat af rustfrit stålfjedre og højfunktionsplastik. Rustfrit stålfjedre kan vælges som V-formede fjedre og O-formede fjedre. Og når du bruger RC2876-B og RC2877-B, er det nødvendigt at rimeligt vælge de matchende elastomermaterialer.
Produktfunktioner og applikationer:
RC2876
Gældende arbejdsvilkår (grænseværdier bør ikke vises på samme tid)
| Tryk MPA | Hastighed m/s | Temperatur ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Alle væsker, kemikalier, gasser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Valg af materiale
1.. De matchende O-ringematerialer kan være: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.
2. Forseglingsringmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 osv.
3. rustfrit stålfjedre kan vælges fra O-formede fjedre og V-formede fjedre.
Bestillingseksempel
RC2876-40-PTFE4+V Den ydre diameter på den indre trykrille er 40, tætningsringmaterialet er PTFE4, og fjederen er V-formet fjeder
RC2876-B-40-PTFE4+R02 Den ydre diameter af den indre trykrille er 40, tætningsringmaterialet er PTFE4, og den matchende O-ring er fluororubber
Bemærk: Hvis du vælger det udvidede interval, skal du bruge serienummeret.

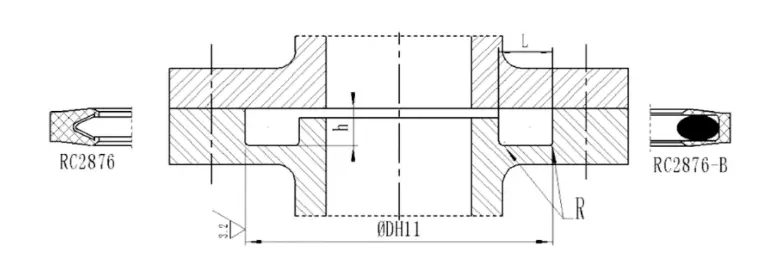

| Serienummer | Serienummer | Standard rækkevidde Dh11 | Udvidet rækkevidde Dh11 | Groove dybde h-0.05 | Groove bredde L+0.2 | Runde hjørner Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Gældende arbejdsvilkår (grænseværdier bør ikke vises på samme tid)
| Tryk MPA | Hastighed m/s | Temperatur ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Alle væsker, kemikalier, gasser |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1.. De matchende O-ringematerialer kan være: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.
2. Forseglingsringmaterialer: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 osv.
3. rustfrit stålfjedre kan vælges fra O-formede fjedre og V-formede fjedre.
Bestillingseksempel
RC2877-40-PTFE4+V Den indre diameter på den ydre trykrille er 40, tætningsringmaterialet er PTFE4, og rustfrit stålfjeder er en V-formet fjeder
RC28777-B-40-PTFE4+R02 Den indre diameter af den ydre trykrille er 40, tætningsringmaterialet er PTFE4, og den matchende O-ring er fluororubber
Bemærk: Hvis du vælger et udvidet interval, skal du bruge serienummeret.

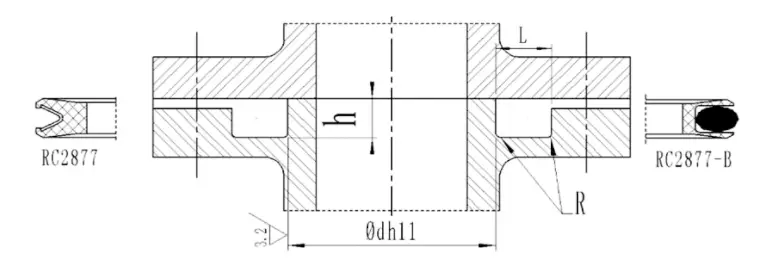

| Serienummer | Serienummer | Standard rækkevidde D H11 | Udvidet rækkevidde Dh11 | Groove dybde h-0.05 | Groove bredde L+0.2 | Runde hjørner Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
