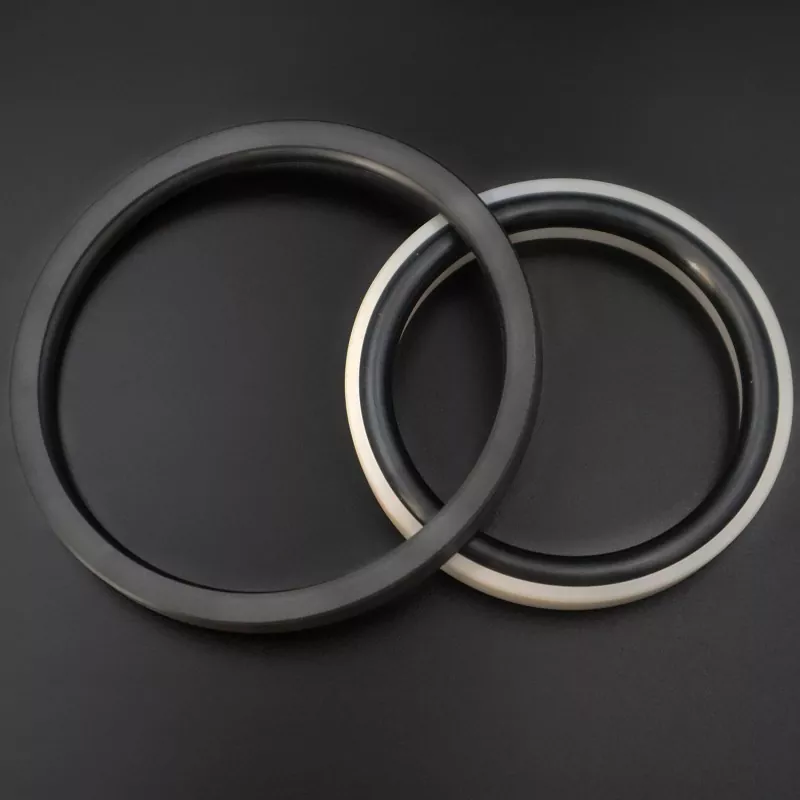

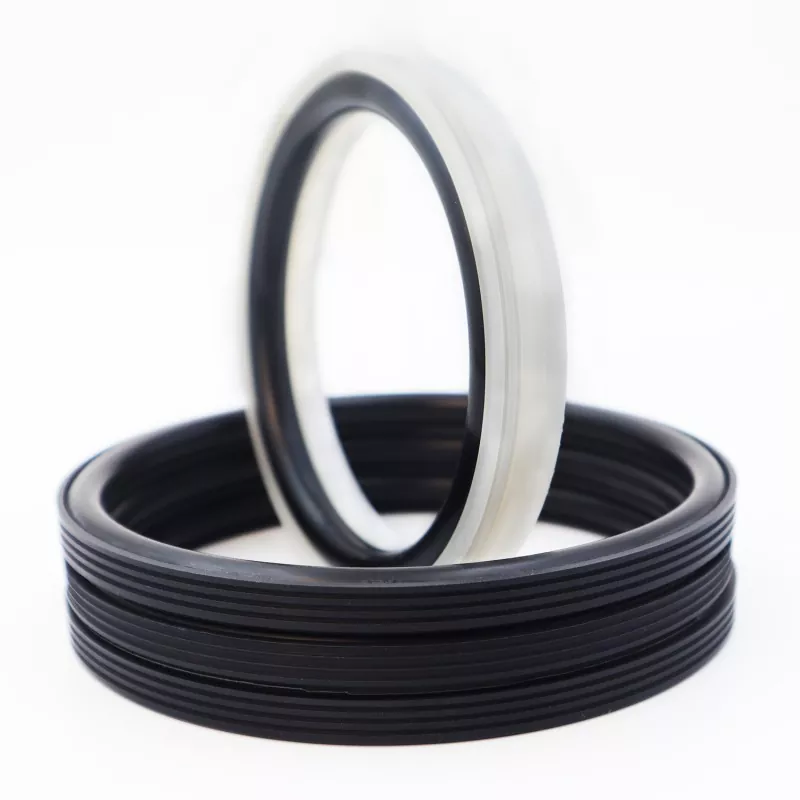

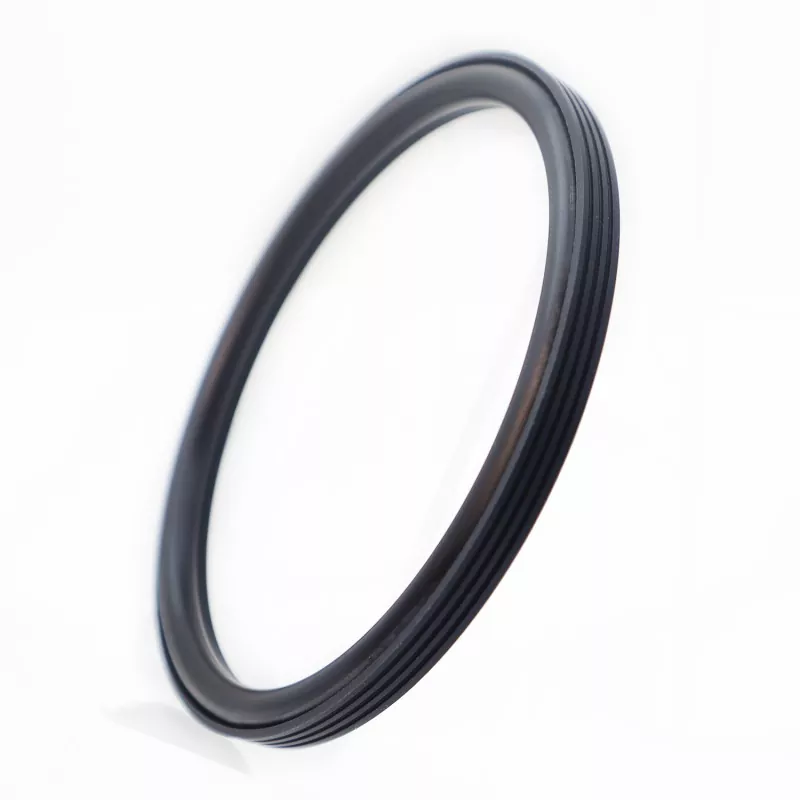

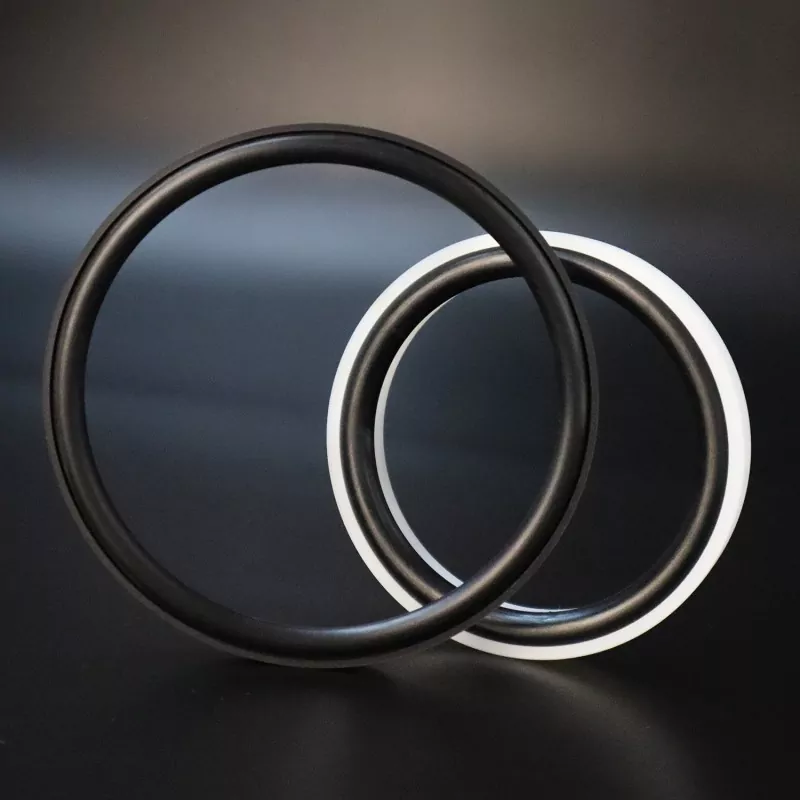

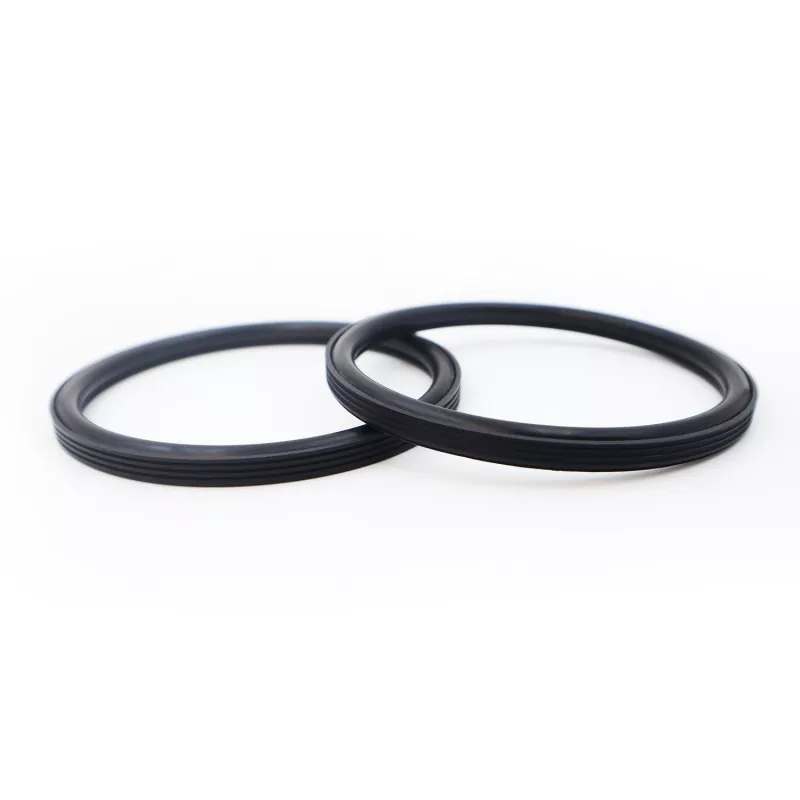

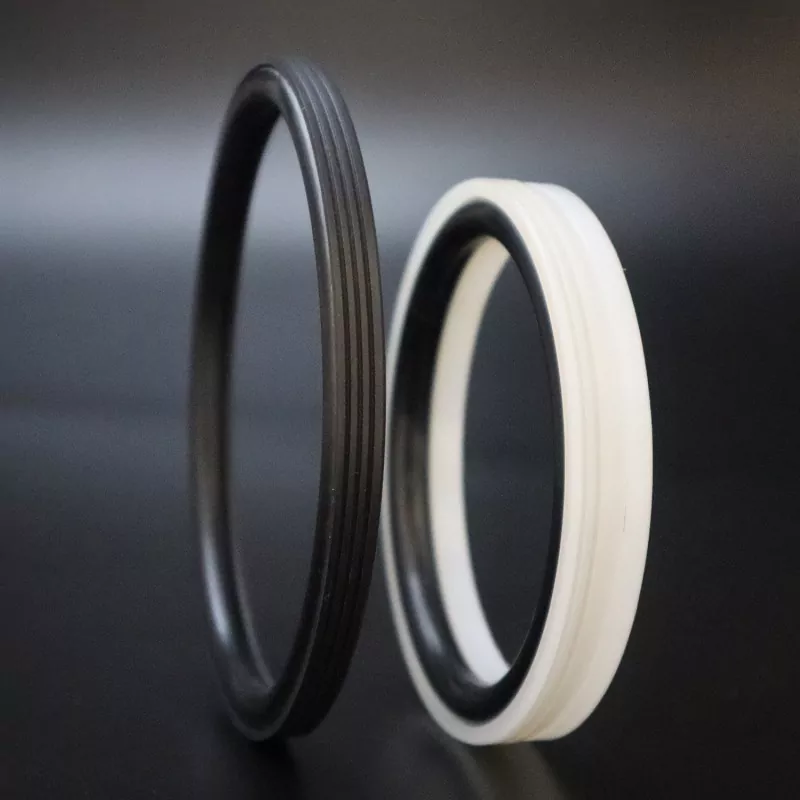

Den RC2062 forstærkede stempeltætning består af en specialdesignet fortandet tætningsring lavet af højtydende ingeniørplast og en gummi O-ring; den er velegnet til ensrettet tætning i hydrauliske frem- og tilbagegående og roterende applikationer.
Den har en lang levetid, lav friktion, fremragende tætningsydelse, et kompakt fodaftryk og nem installation og vedligeholdelse. Det optimerede design af tætningslæben og tykkelsen sikrer effektiv tætning, selv når den udsættes for hårde medier såsom cementopslæmning.
Med sin kompakte overordnede struktur minimerer den installationspladskrav og letter praktisk montering på stedet og efterfølgende vedligeholdelse. Det fungerer som en pålidelig tætningsløsning til stempelkamre i gyllehåndteringsapplikationer. Vi inviterer producenter af industrielt udstyr til at vurdere, sammenligne og afgive bulkordrer for dette produkt.
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C)
|
Hastighed (m/s) |
Medium |
|
|
Frem- og tilbagegående bevægelse |
Roterende bevægelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vand, mudder, råolie, hydraulikolie, emulsion |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer omfatter: RO1 Nitrilgummi (NBR), RO2 Fluoroelastomer (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE4; andre tilgængelige materialer omfatter PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 osv.
Bestillingsmodel: RC2062-80*68.3*7.6-PTFE4-R01

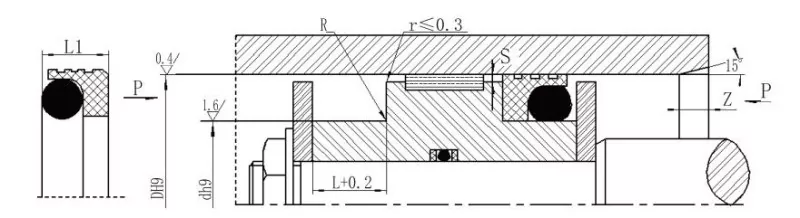

Model - Borediameter * Rillediameter * Rillebredde - Materialekode
Enhver størrelse inden for parametre er tilgængelig
|
Borestørrelsesområde Standard type D H9 RC2062 |
Bore rækkevidde Kraftig D H9 RC2062-Z |
Rille diameter d h9 |
Rillebredde L+0,2 |
Forseglingsbredde L1 |
Hjørneradius Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-ringens tværsnitsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12,9 |
D-6,3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24.9 |
D-8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
D-19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Bemærk: 1. For boringsdiametre ≤30 mm anbefales et åbent rilledesign.
2. For tryk over 30 MPa anbefales en H8/f8-pasning til ekstruderingsspalten.
