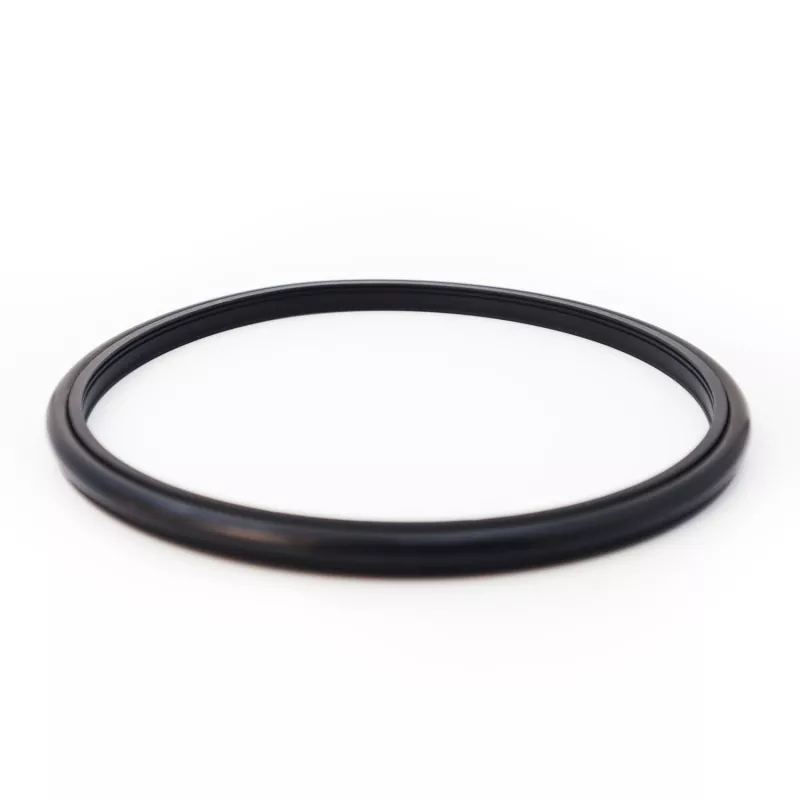

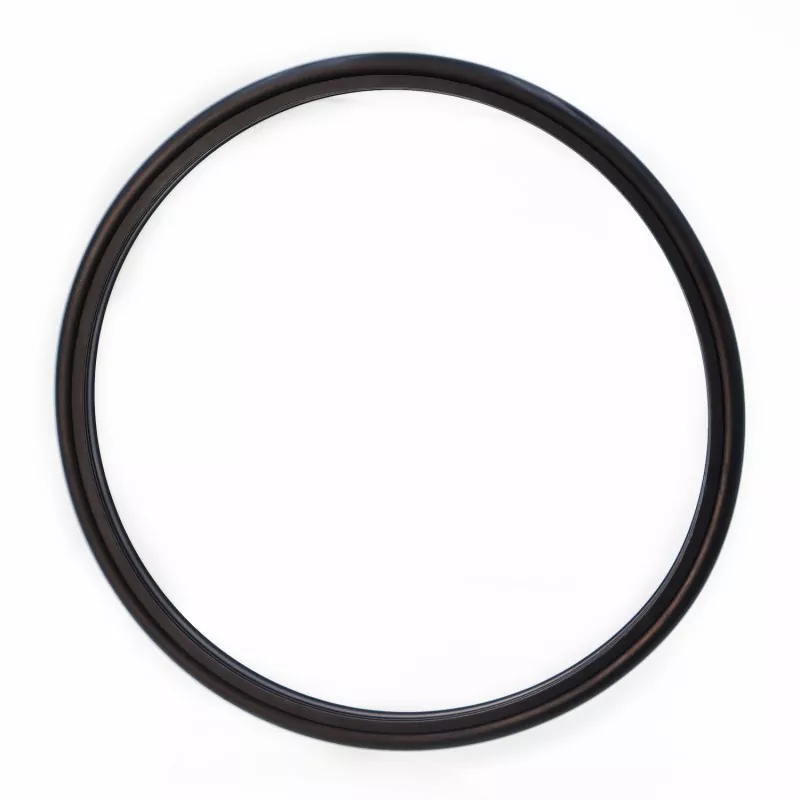

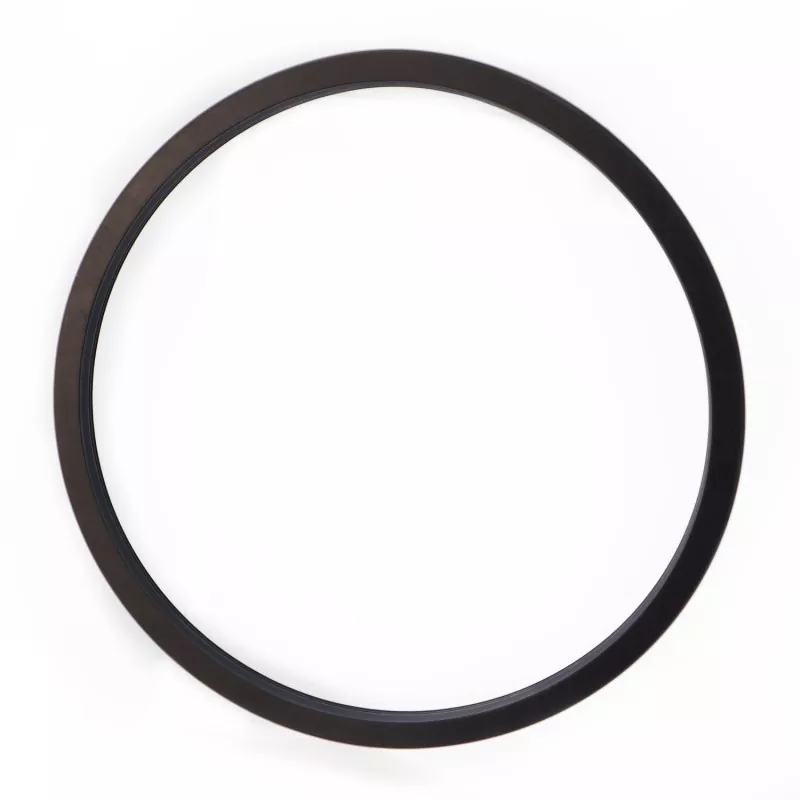

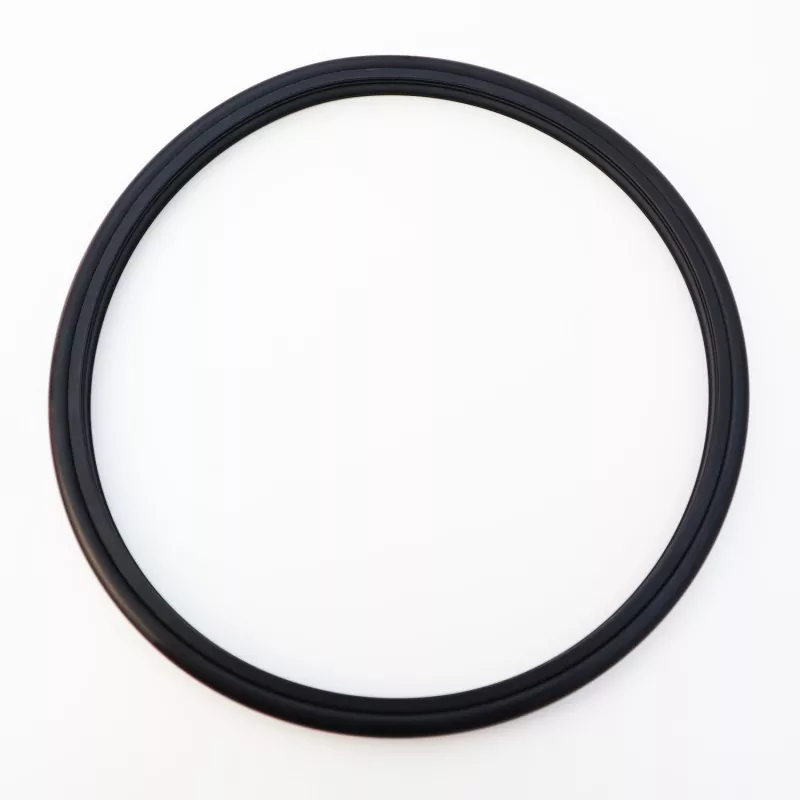

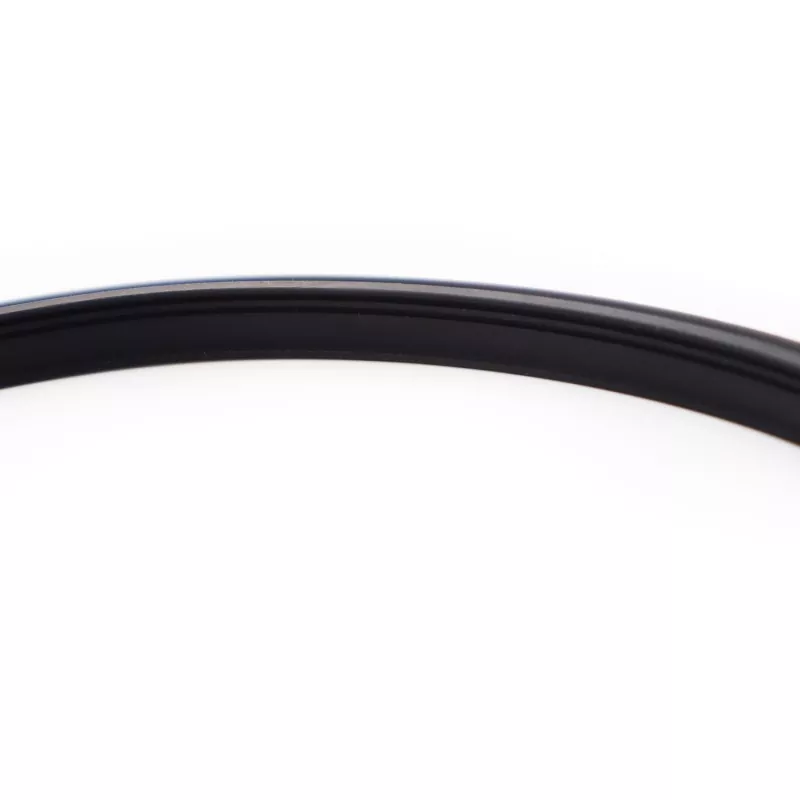

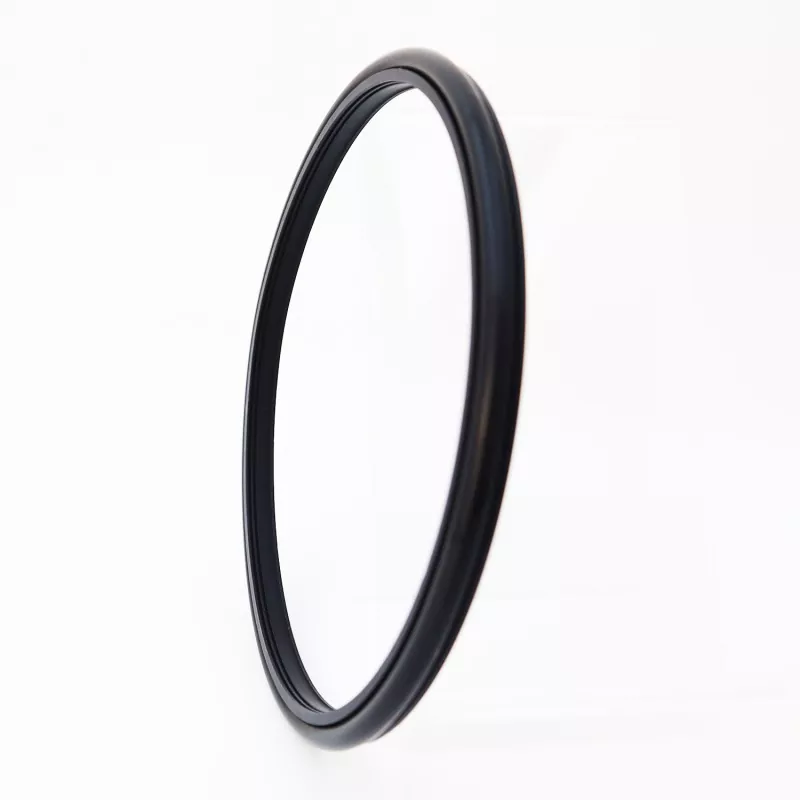

Den RC2061 forstærkede fortandede kombinationsforsegling (designet til tætning af cementslam) består af en specialdesignet fortandet tætningsring lavet af højtydende ingeniørplast og en gummi O-ring; den er velegnet til ensrettet tætning i hydrauliske frem- og tilbagegående og roterende applikationer. Dens optimerede læbetykkelse modstår erosion fra cementopslæmning og mudderurenheder, hvilket sikrer pålidelig tætning og lav friktion, mens den kræver minimal installationsplads. Designet letter nem montering og vedligeholdelse og afbøder effektivt hurtig forseglingsnedbrydning forårsaget af partikler i mediet.
Det bruges primært i applikationer såsom stempelpumper, mudderpumper, skrueboreværktøjer, borerigge, udstyr til olieefterforskning og betonblandeanlæg. Nøglefunktioner omfatter en lang levetid, lav friktion, fremragende tætningsydelse, et kompakt fodaftryk og nem installation og vedligeholdelse.
Når det bruges til at tætne mudderlignende medier, anbefales det at sprøjte smørefedt ind mellem de to (eller flere) tætningselementer.
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medium |
|
|
Frem- og tilbagegående bevægelse |
Roterende bevægelse |
|||
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
≤2 |
Vand, mudder, råolie, hydraulikolie, emulsion |
|
-20 til +200 (med FKM O-ring) |
||||
1. Kompatible O-ringmaterialer omfatter: RO1 Nitrilgummi (NBR), RO2 Fluoroelastomer (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE4; andre tilgængelige materialer omfatter PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 osv.
Bestillingsmodel: RC2061-80*91.7*7.6-PTFE4-R01 (Model - akseldiameter * rillediameter * rillebredde - materialekode)
Fås i alle størrelser inden for det angivne område.
|

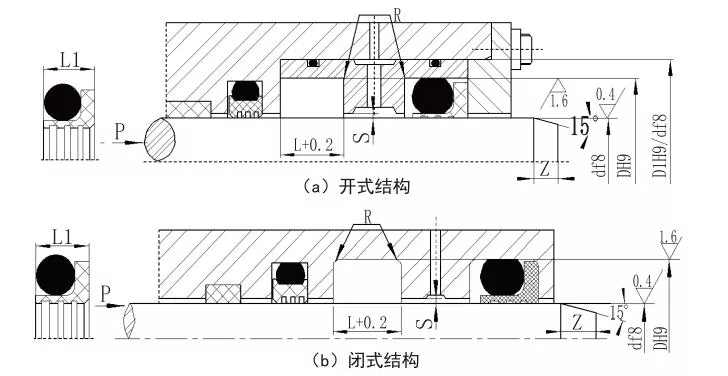

Skaftdiameterområde Standard type d f8 RC2061 |
Skaftdiameterområde Kraftig d f8 RC2061-Z |
Rille diameter D H9 |
Rillebredde L+0,2 |
Forseglingsbredde L1 |
Hjørneradius Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-ringens tværsnitsdiameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Bemærk: 1. For akseldiametre ≤30 mm anbefales et åbent rilledesign.
2. Til roterende tætningsapplikationer anbefales en akseloverfladehårdhed på HRC ≥58.
3. For tryk over 30 MPa anbefales en H8/f8-pasning til ekstruderingsspalten.
