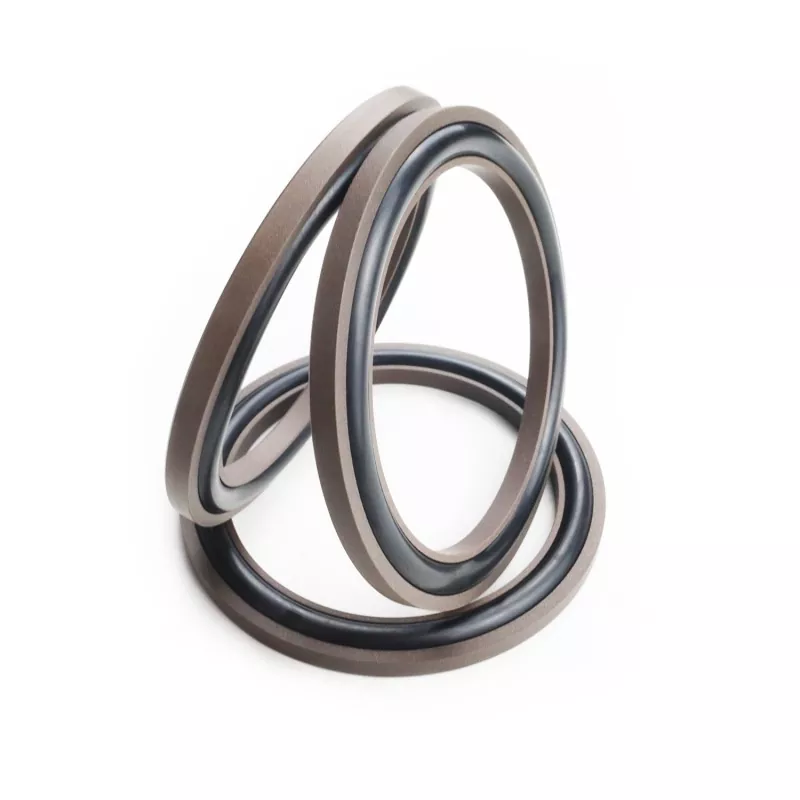

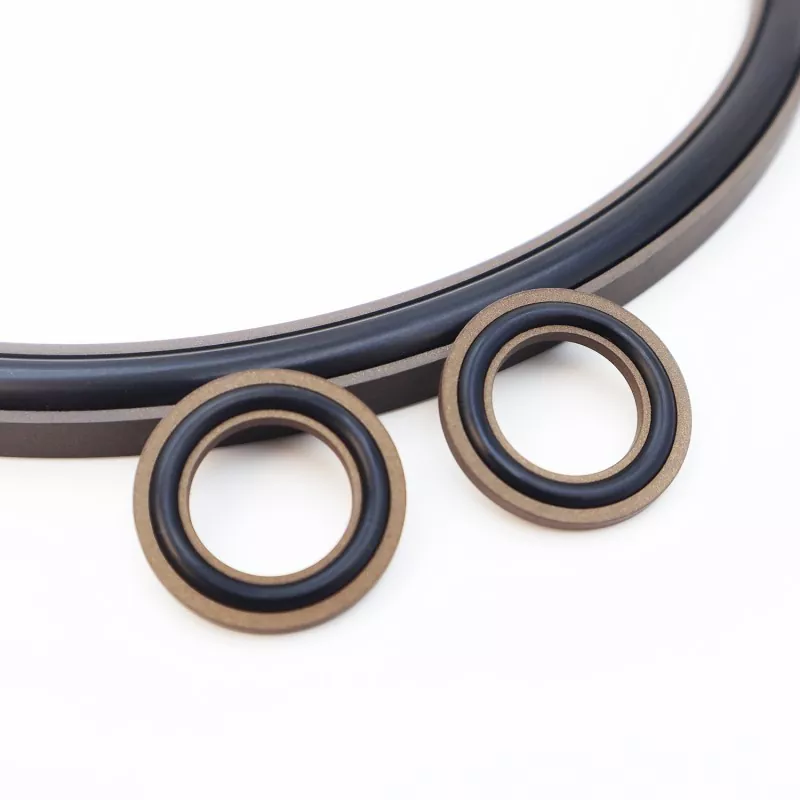

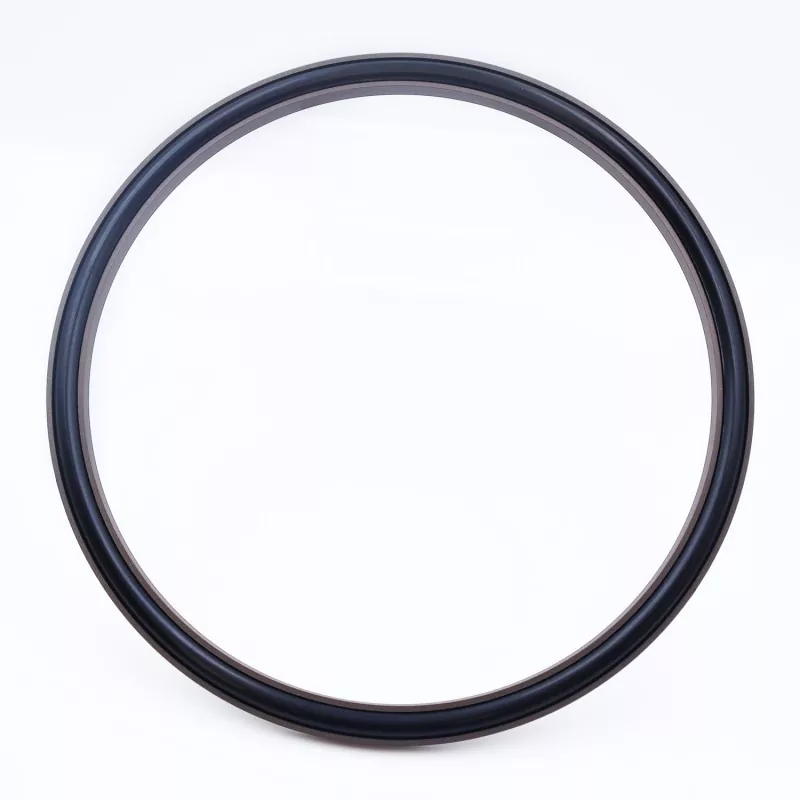

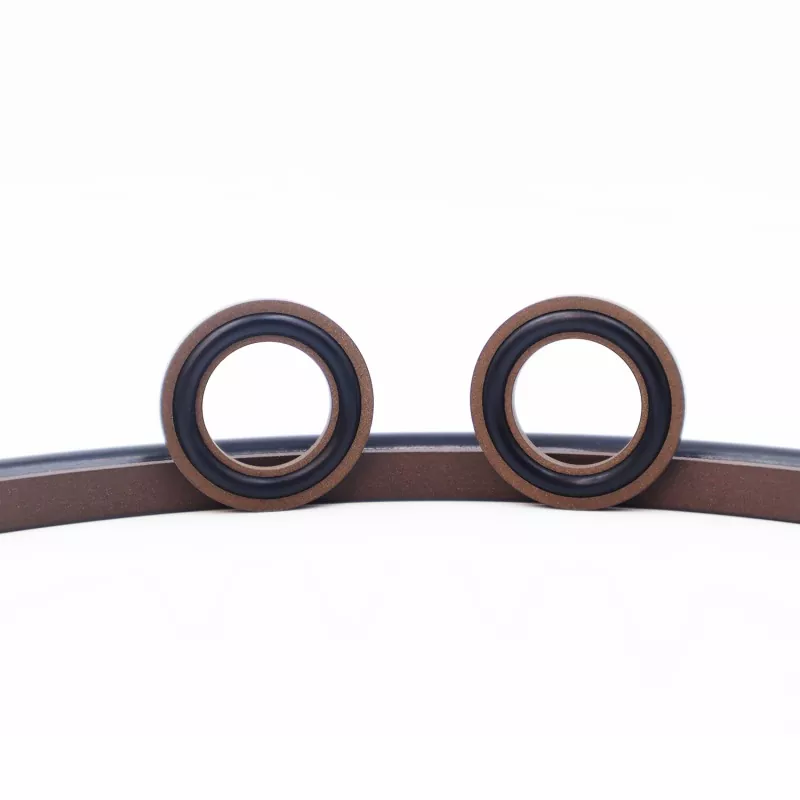

Axial C-Type Combined Seal består af en C-formet tætningsring lavet af fyldt PTFE og en gummi O-ring; den er designet til statiske tætningsapplikationer såsom aksial (endeflade) og flangetætninger. Nøglefunktioner omfatter en lang levetid, fremragende tætningsydelse, højtryksbestandighed og et kompakt strukturelt fodaftryk; den er også velegnet til hydraulisk tætning. Fås i to versioner: RC2872-A (til internt tryk) og RC2872-B (til eksternt tryk).
Det kompakte design letter installation i trange rum, hvilket sikrer pålidelig tætning og forlænget levetid under langvarig drift. Et komplet udvalg af specifikationer er tilgængeligt på lager, med tjenester leveret til globale købere, herunder teknisk udvalg, prisforespørgsler og massebestilling.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medium |
|
≤100 |
-35 til +100 (med NBR O-ring) |
- |
Hydraulikolie, emulsion, vand mv. |
|
-20 til +200 (med FKM O-ring) |

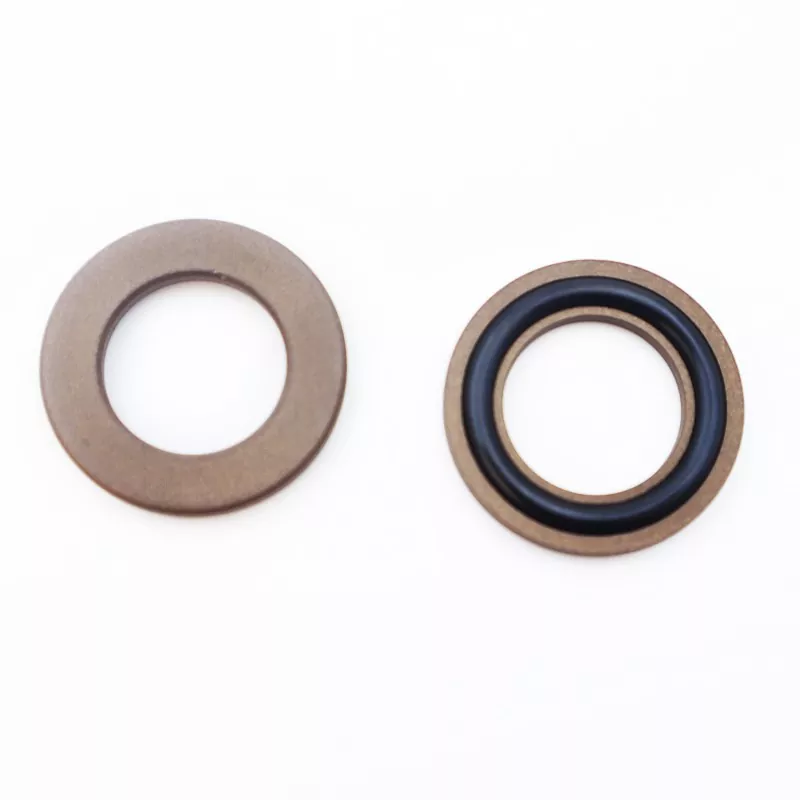

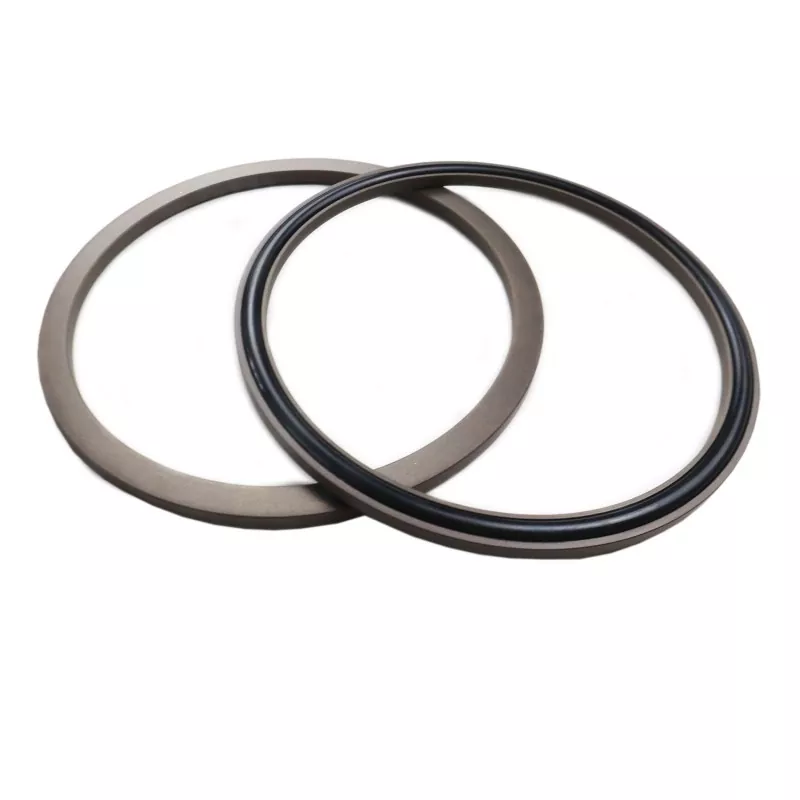

Denne tætning består af en C-formet PTFE tætningsring og en O-ring; O-ringen giver forkomprimering, hvilket genererer den klemkraft, der kræves for at opnå en tætning. Under tryk øges denne klemkraft - hvilket betyder, at tætningen yder bedre, når trykket stiger. Takket være slipperringens dobbeltflangedesign forhindres O-ringen i at ekstrudere, hvilket gør, at tætningen kan modstå høje tryk.
Alle specifikationer inden for parameterområdet er tilgængelige.
|

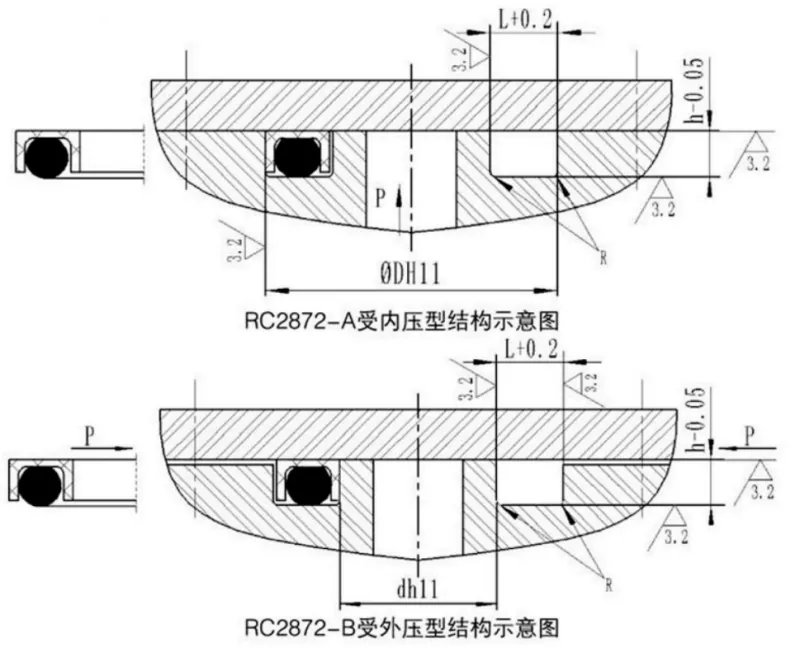

Udvendig diameter område D H11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Hjørne radius Rmax |
O-rings wire diameter gør |
|
15-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Alle specifikationer inden for parameterområdet er tilgængelige.
|
Indre diameterområde d h11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Hjørne radius Rmax |
O-rings wire diameter gør |
|
5-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
