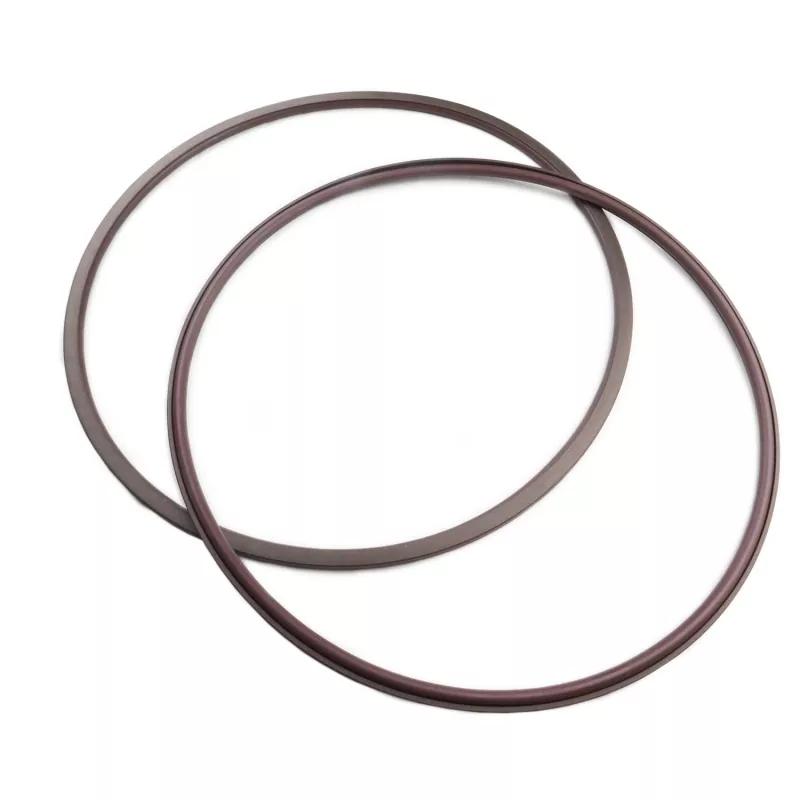

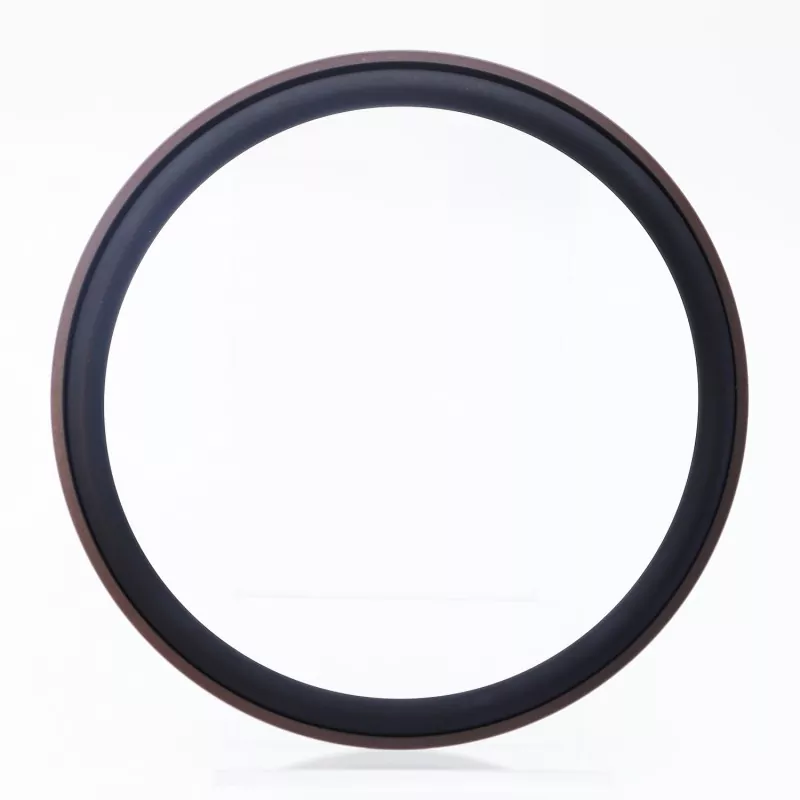

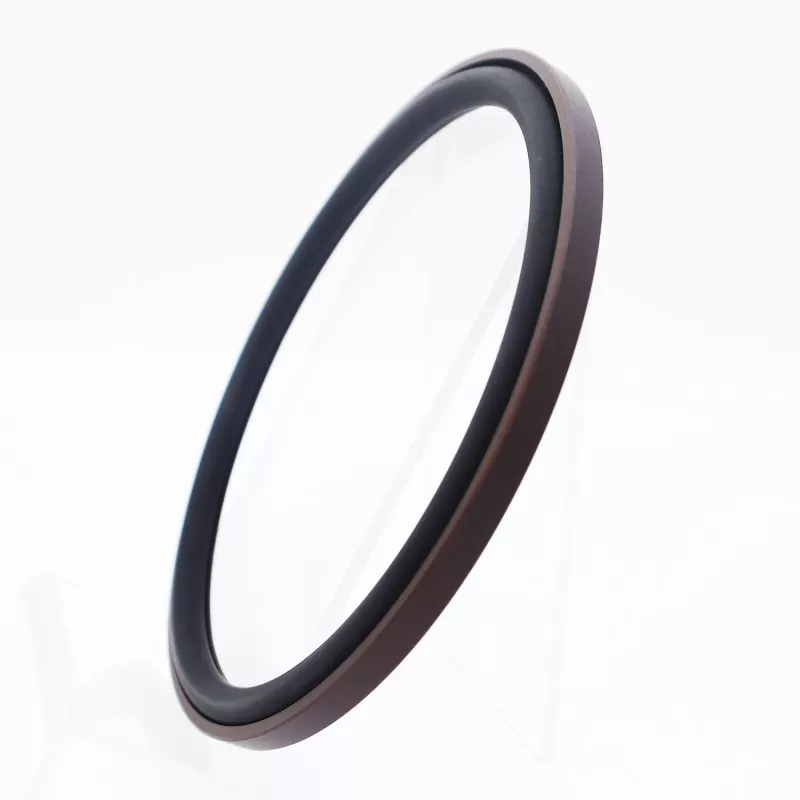

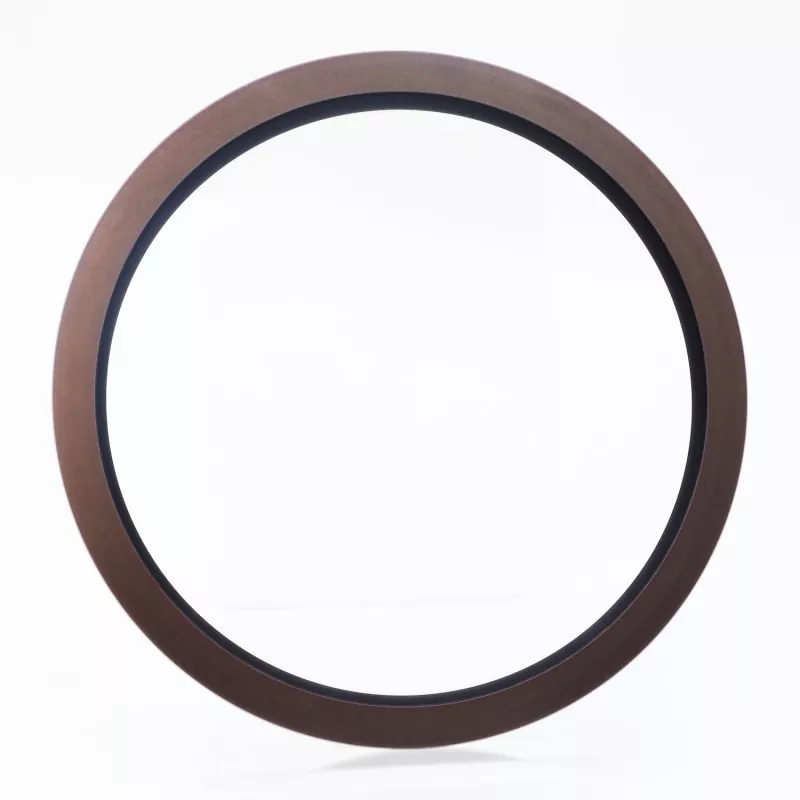

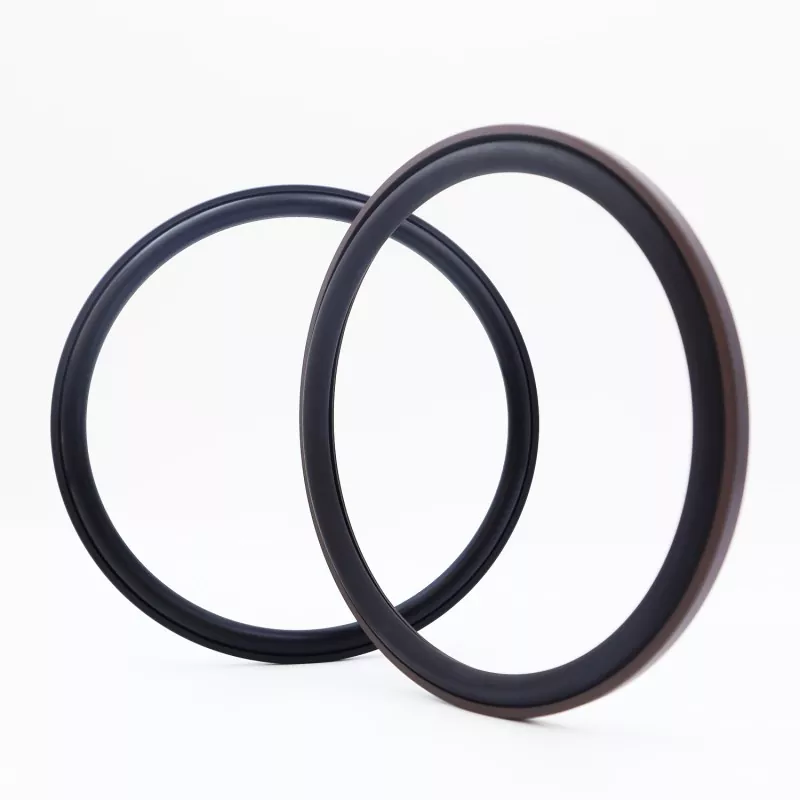

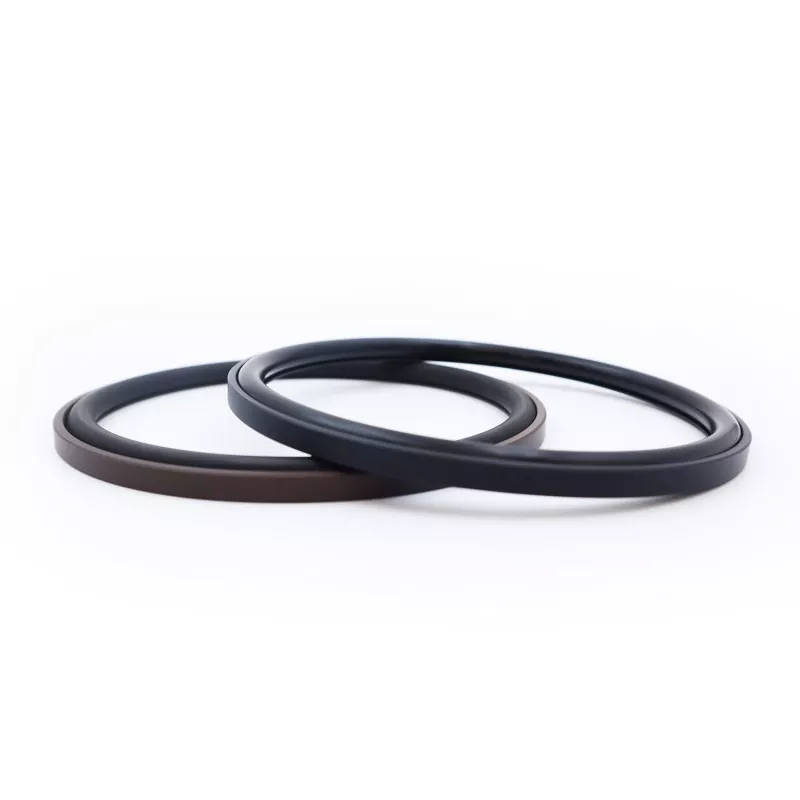

Axial Step Combined Seal består af en retvinklet tætningsring lavet af fyldt PTFE og en gummi O-ring; den er designet til ensrettet statisk tætning, såsom aksial (endeflade) og flangetætninger. Den har en lang levetid, fremragende tætningsydelse, modstandsdygtighed over for høje og ultrahøje tryk og et kompakt strukturelt fodaftryk; den er også velegnet til vandtryksforsegling. Den fås i to versioner: RC2871-A (til internt tryk) og RC2871-B (til eksternt tryk).
Effektiv tætning opnås gennem den kontinuerlige gribekraft, der genereres af forkomprimeringen af O-ringen, hvilket giver en selvaktiverende tætningseffekt, hvor tætningsydelsen forbedres, når mellemtrykket stiger. Det flangede design på siden af tætningsringen forhindrer effektivt O-ringsekstrudering, hvilket gør det nemt at håndtere højtryks- og ultrahøjtryksforhold, mens den forbliver kompatibel med vandtryksforseglingsmiljøer.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medium |
|
≤300 |
-35 til +100 (med NBR O-ring) |
- |
Hydraulikolie, emulsion, vand mv. |
|
-20 til +200 (med FKM O-ring) |
Denne tætning består af en retvinklet PTFE tætningsring og en O-ring; O-ringen giver forkomprimering, hvilket genererer den klemkraft, der kræves for at opnå en tætning. Under tryk øges denne klemkraft - hvilket betyder, at jo højere tryk, desto bedre er tætningsydelsen. Takket være slipperringens sideflangedesign forhindres O-ringen i at ekstrudere, hvilket tillader tætningen at modstå høje tryk.
Alle specifikationer inden for parameterområdet er tilgængelige.
|

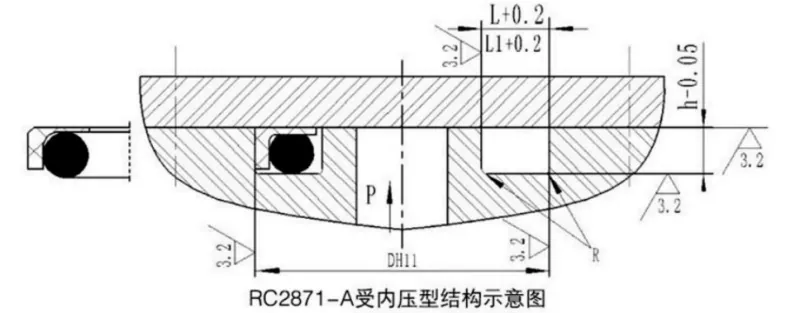

Udvendig diameter område D H11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Rillebredde L1 + 0,2 Tryk > 80 MPa |
Hjørneradius Rmax |
O-rings wire diameter gør |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Alle specifikationer inden for parameterområdet er tilgængelige.
|

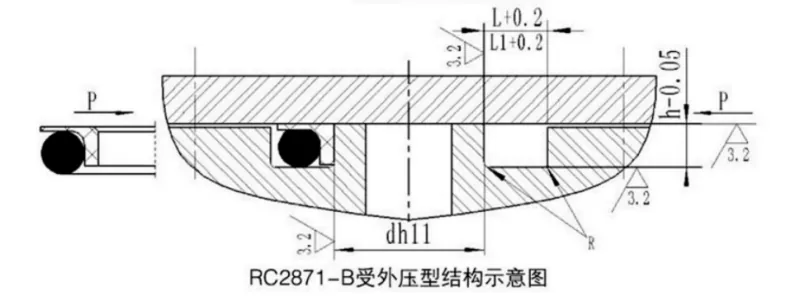

Indre diameterområde dh11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Rillebredde L1 + 0,2 Tryk > 80 MPa |
Hjørneradius Rmax |
O-rings wire diameter gør |
|
5-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
