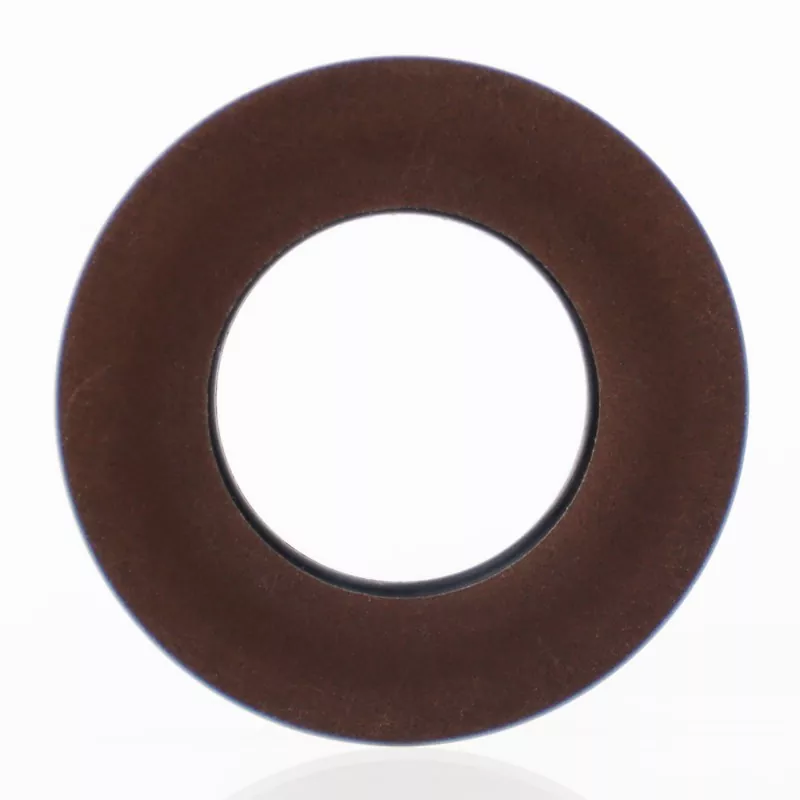

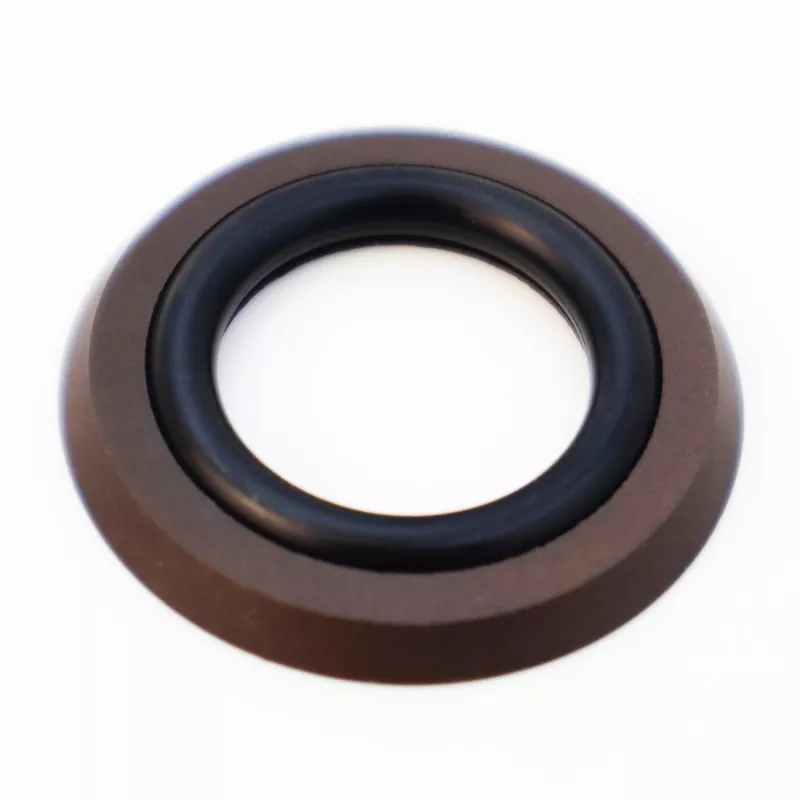

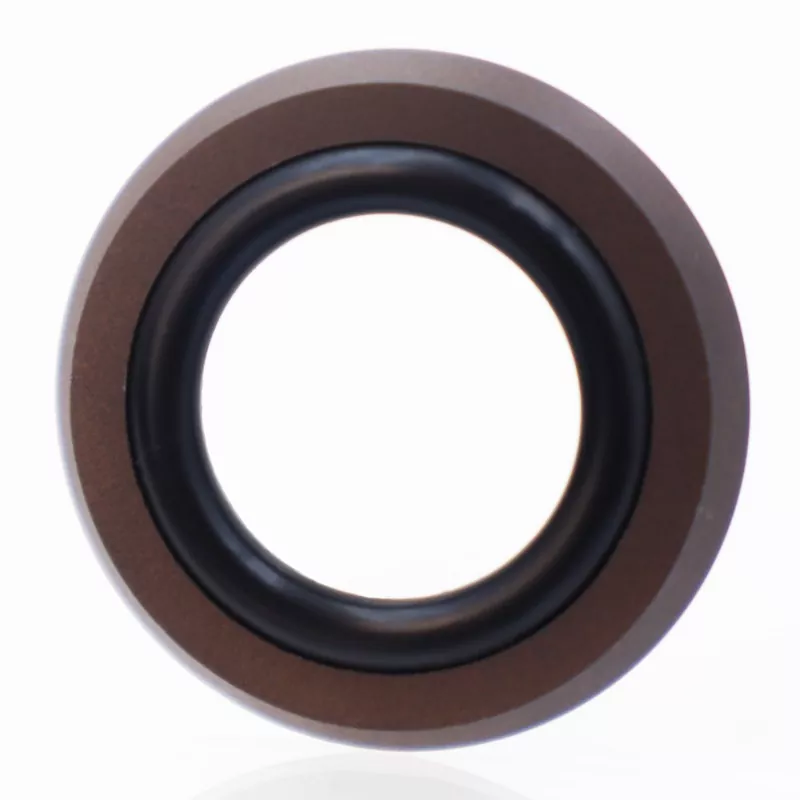

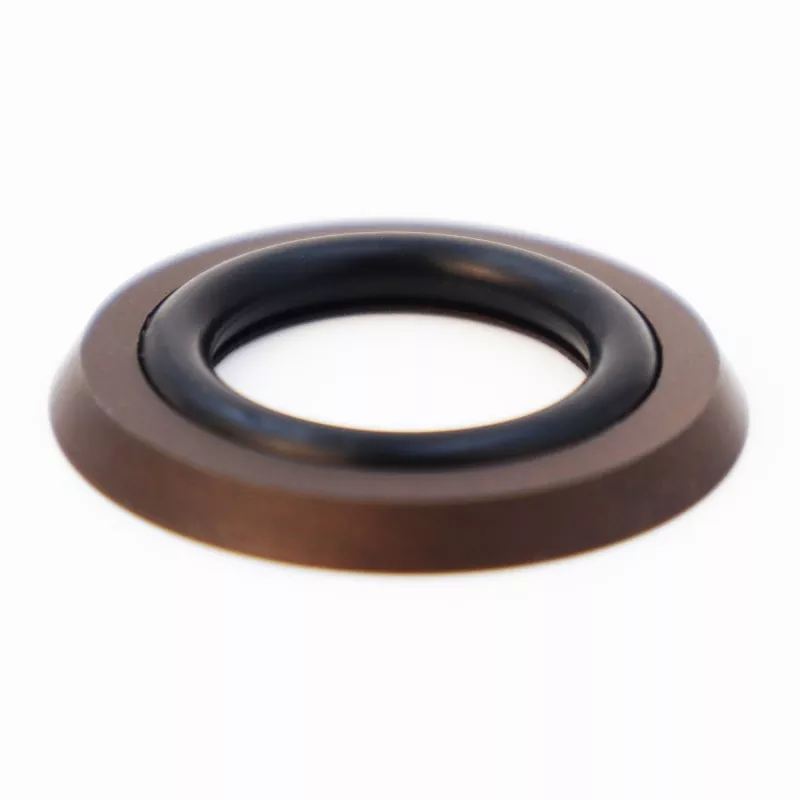

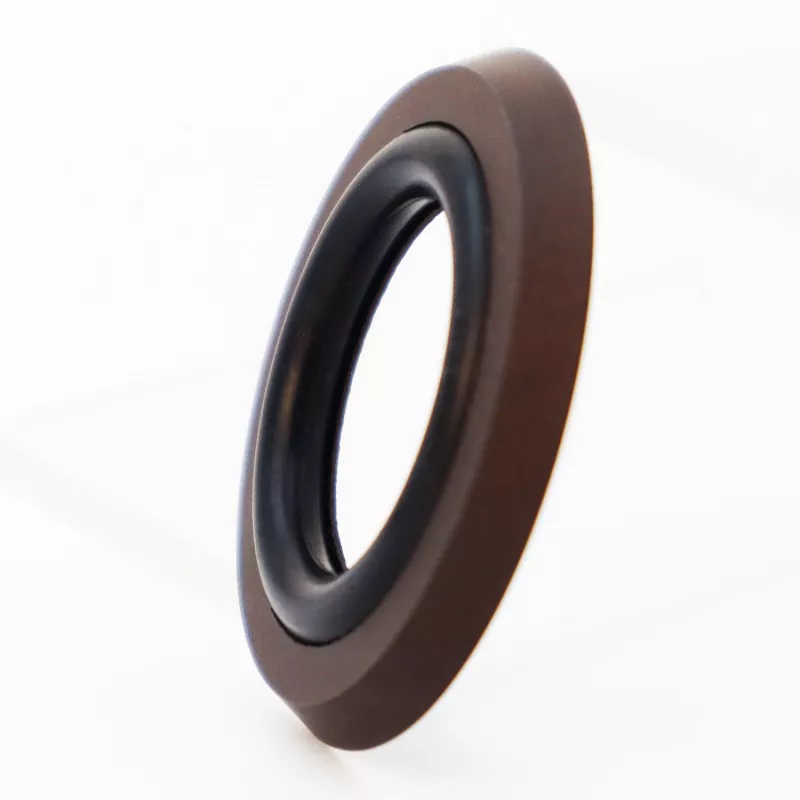

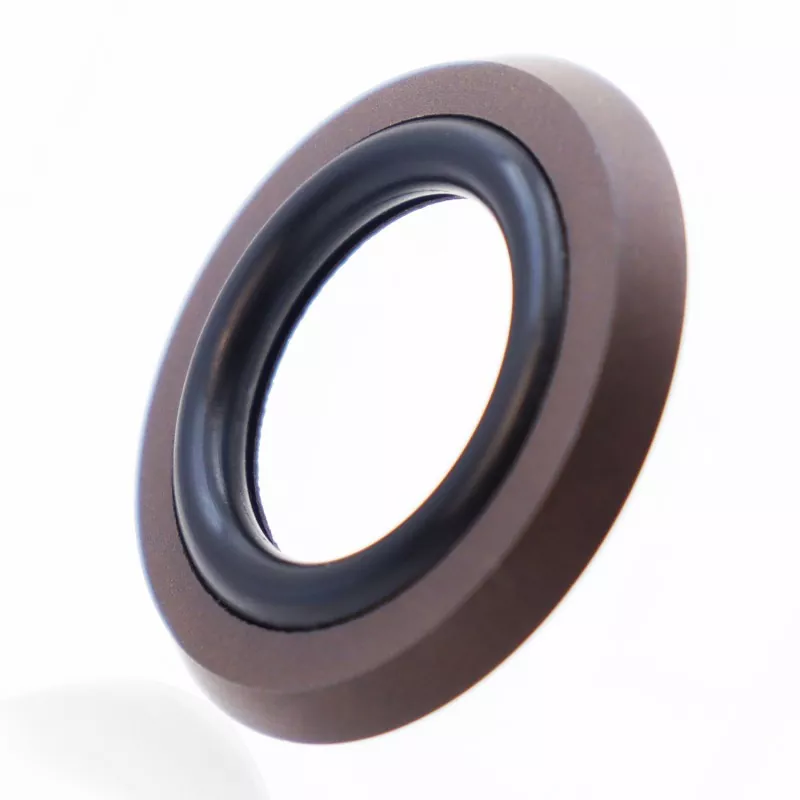

Axial Foot Type Combined Seal består af en fodformet tætningsring lavet af fyldt PTFE og en gummi O-ring. Den er designet til ensrettet statisk tætning, såsom aksial (endeflade) og flangetætninger. Nøglefunktioner omfatter en lang levetid, fremragende tætningsydelse, modstandsdygtighed over for høje og ultrahøje tryk og et kompakt design, der kræver minimal installationsplads; den er også velegnet til hydraulisk tætning. Fås i to versioner: RC2875-A (til internt tryk) og RC2875-B (til eksternt tryk).
Dens kompakte struktur passer ind i smalle installationsriller, hvilket reducerer risikoen for udstyrslækage markant. Et komplet udvalg af specifikationer er tilgængeligt på lager, og vi glæder os over forespørgsler og prøveordrer fra globale købere.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medium |
|
≤60 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserede hydraulikolier, brandhæmmende væsker (HFA/HFB), vand mv. |
|
-20 til +200 (med FKM O-ring) |
Denne tætning består af en modificeret PTFE tætningsring med en fodformet profil og en O-ring. Under tryk øges tætningens gribekraft - hvilket betyder, at jo højere trykket er, jo bedre er tætningsydelsen. Takket være glideringens fodformede sideflangedesign forhindres O-ringen i at ekstrudere, hvilket tillader tætningen at modstå høje og ultrahøje tryk.
Alle specifikationer inden for parameterområdet er tilgængelige.
|

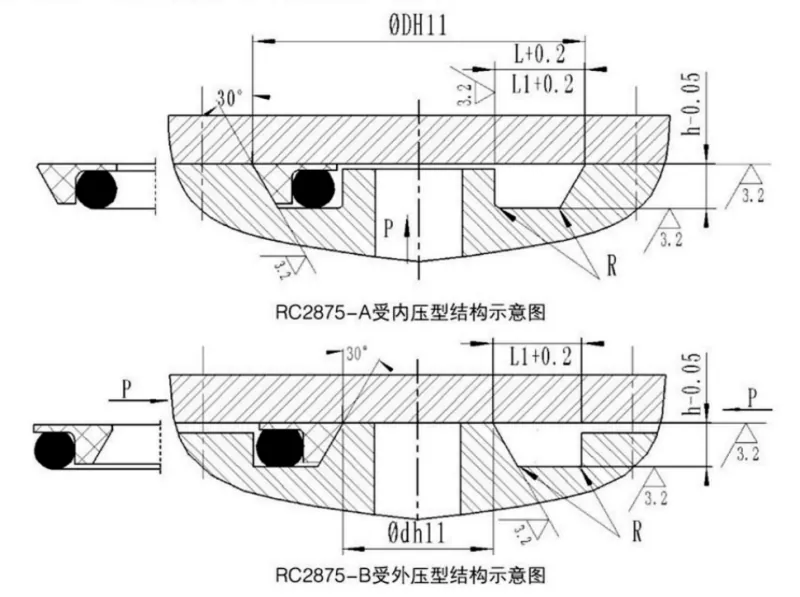

Udvendig diameter område D H11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Rillebredde L1 + 0,2 Tryk > 100 MPa |
Hjørne radius Rmax |
O-rings wire diameter gør |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Alle specifikationer inden for parameterområdet er tilgængelige.
|
Indre diameterområde dh11 |
Rilledybde h-0,05 |
Rillebredde L+0,2 |
Rillebredde L1 + 0,2 Tryk > 100 MPa |
Hjørne radius Rmax |
O-rings wire diameter gør |
|
5-40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
