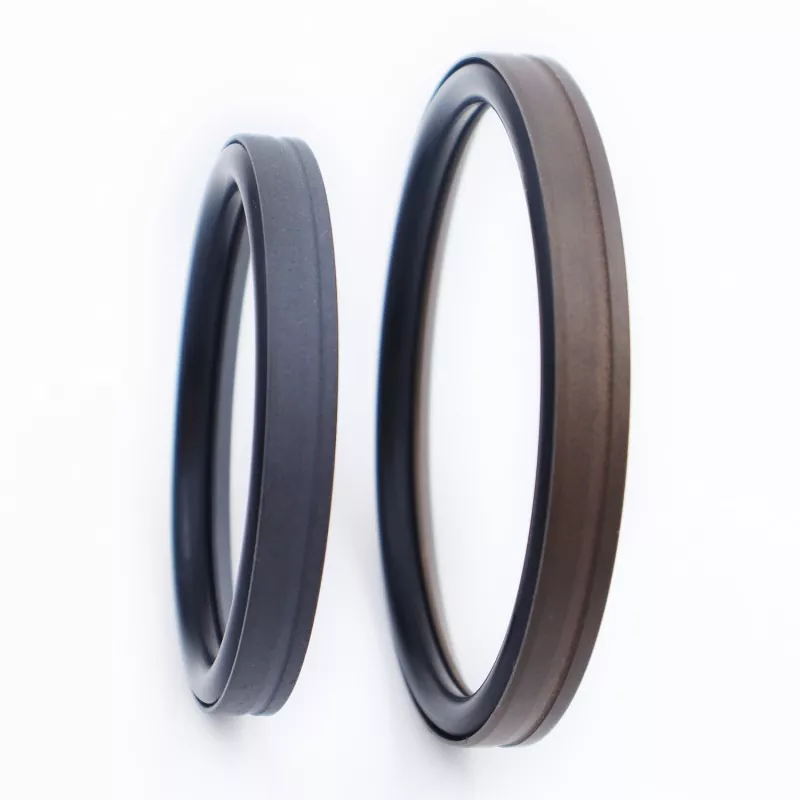

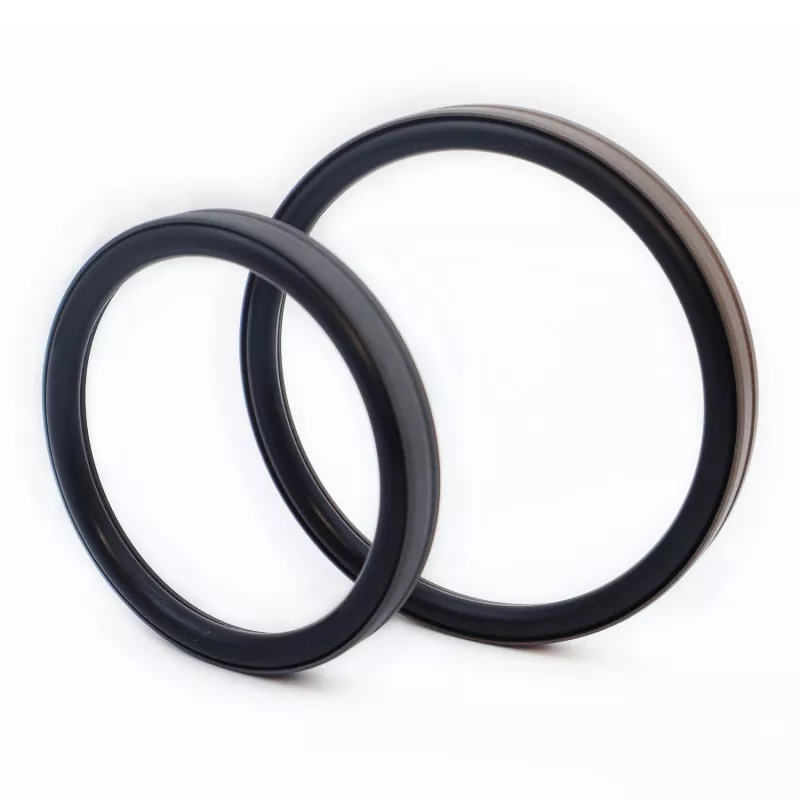

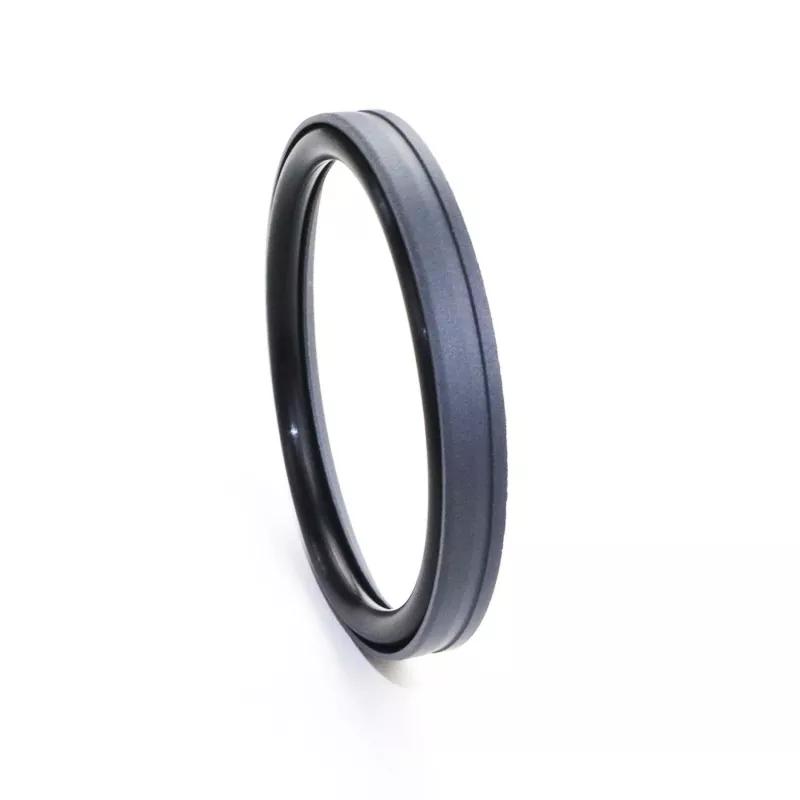

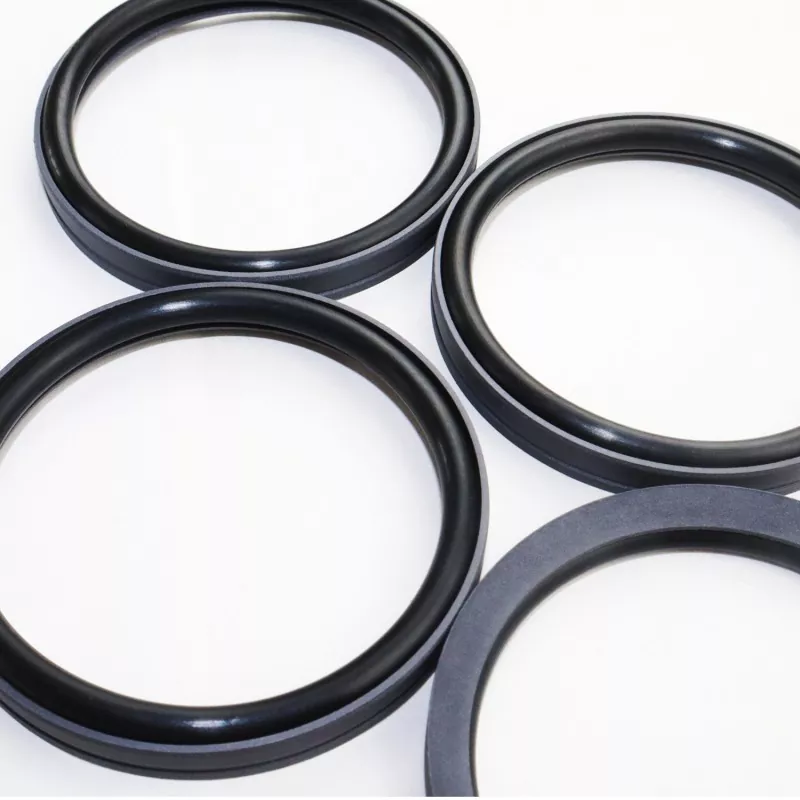

Bore Foot Type Combined Seal består af en fodformet tætningsring lavet af PTFE (eller en PTFE-komposit) og en gummi O-ring; den er designet til enkeltvirkende tætning i hydrauliske og pneumatiske frem- og tilbagegående applikationer. Den er kategoriseret i RC53- og RC54-serien baseret på den matchende O-ring (kompatibel med GB1235-standarden). Takket være tætningsringens tynde læbedesign giver den fremragende opfølgningskompensation og overlegen tætningsydelse. Den fungerer godt under både høj- og lavtryksforhold, fungerer uden "stick-slip" (kravling), understøtter langtids oliefri tætning og er meget brugt til højtrykscylinderstempler.

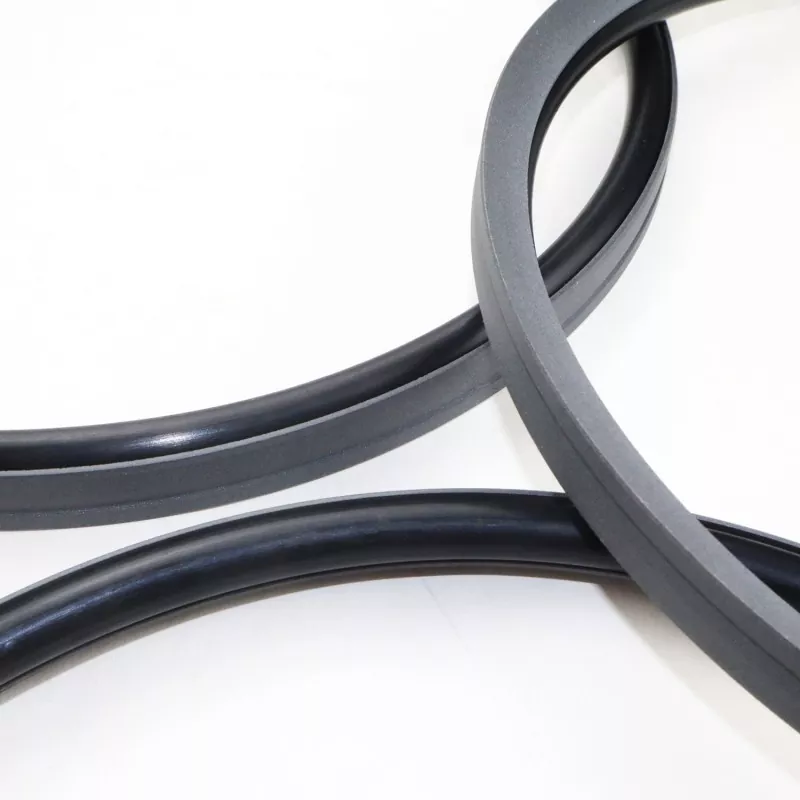

Den kileformede rille på den fodformede tætningsflade forbedrer tætningsintegriteten og forureningsmodstanden, samtidig med at friktionen reduceres. Det strukturelle design forbedrer også tætningens trykbærende kapacitet. Generelt er den ikke egnet til installation i lukkede riller.
1. Velegnet til både hydrauliske og pneumatiske applikationer;
2. Fremragende tætningsydelse under både høj- og lavtryksforhold;
3. Lav friktion, minimal brudmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen stick-slip;
4. Lang levetid; velegnet til oliefri smøreapplikationer;
5. Velegnet til højtryks- og ultrahøjtryksforsegling;
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed m/s |
Medier |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserede hydraulikolier, brandhæmmende væsker (HFA/HFB), gasser mv. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer omfatter: R01 Nitrilgummi (NBR), R02 Fluoroelastomer (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3; andre tilgængelige materialer omfatter PTFE2, PTFE4 og anden højtydende plast.
Bestillingsmodel: RC53-80x69.6x9.8-PTFE3-R01
Borediameter x rillediameter x rillebredde | PTFE3: Ændret PTFE-materialekode | R01: O-rings materialekode
Enhver størrelse inden for parameterområdet er tilgængelig
|

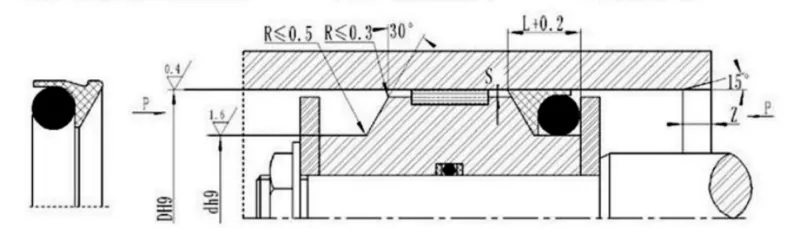

Blændeområde D H9 |
Rille diameter d h9 |
Rillebredde L+0,2 |
Radial frigang Smax |
Chamfer Zmin |
O-rings wire diameter gør |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5,4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10,4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13,6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibel med GB1235 O-ringe; enhver størrelse inden for det specificerede område kan leveres.
|
Blændeområde D H9 |
Rille diameter d h9 |
Rillebredde L+0,2 |
Radial frigang Smax |
Chamfer Zmin |
O-rings wire diameter gør |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11,0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16,6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Bemærk: For tryk >60 MPa anvendes en H8/8-tilpasningstolerance ved tætningsbaseområdet, og ultrahøjtryksforseglingsafstanden Smax er <0,05.
