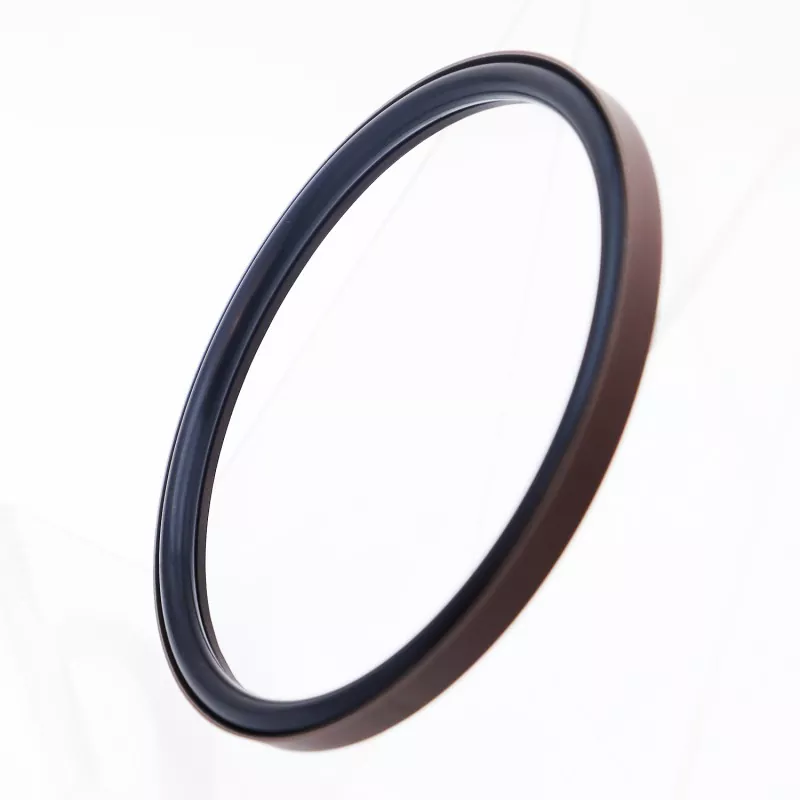

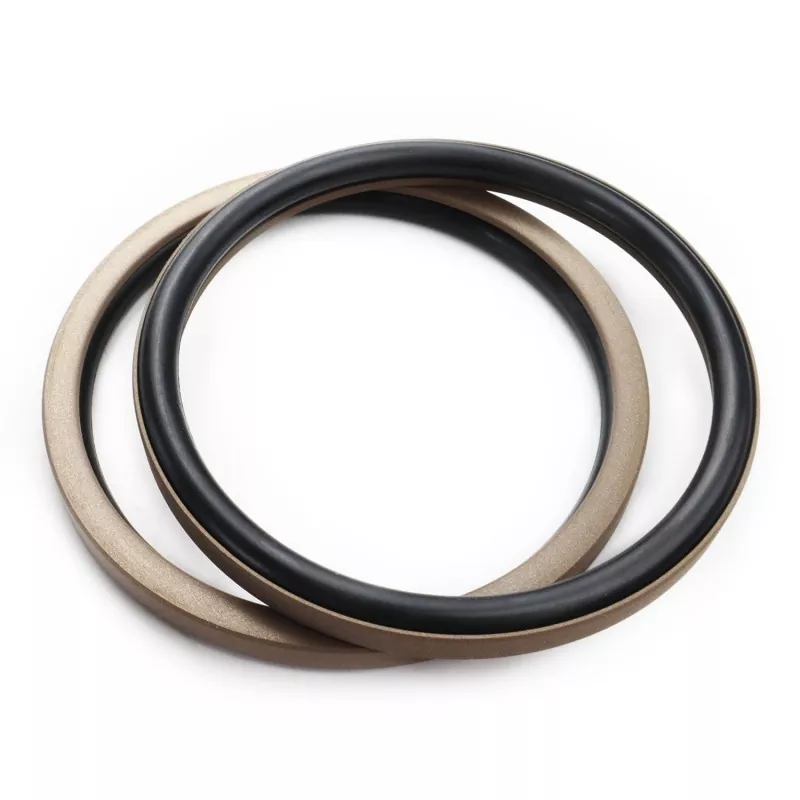

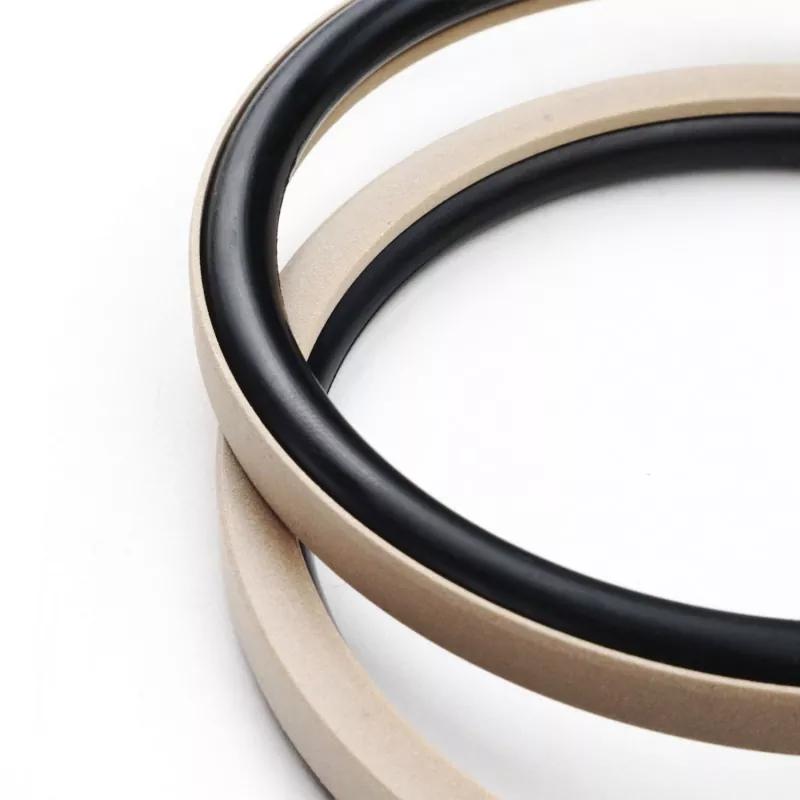

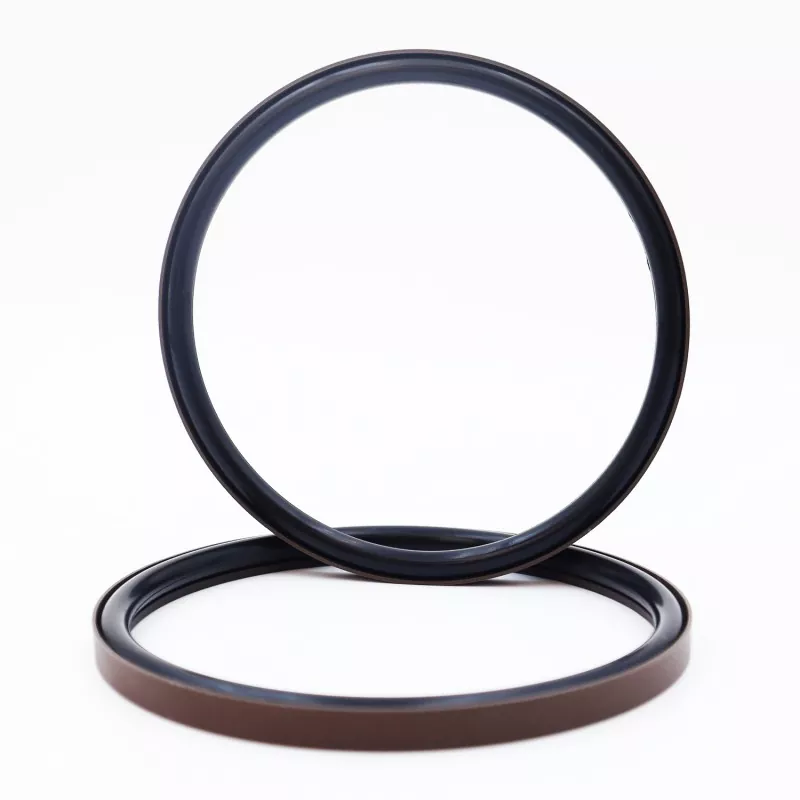

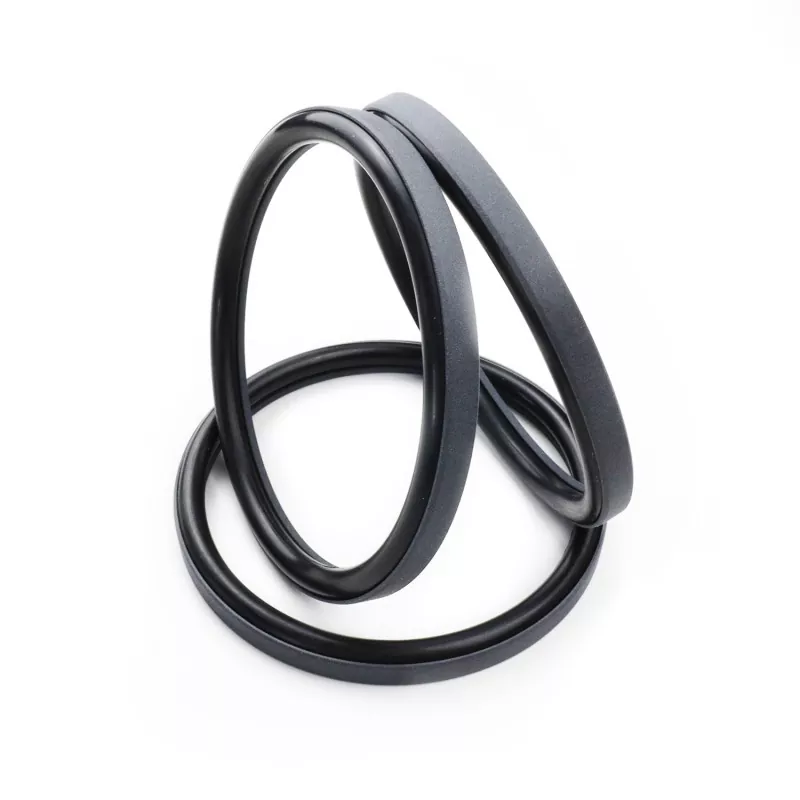

Den retvinklede kombinerede tætning til stempel består af en retvinklet tætningsring lavet af PTFE (eller en PTFE-komposit) og en gummi O-ring; den er designet til enkeltvirkende tætning i hydrauliske og pneumatiske frem- og tilbagegående applikationer. Den er kategoriseret i RC51- og RC52-serien baseret på den matchende O-ring (kompatibel med GB1235-standarden). Den retvinklede tætningsring har et tyndlæbedesign, der tilbyder fremragende opfølgningskompensationsevner, hvilket resulterer i overlegen tætningsydelse.
Produktet har en lav friktionskoefficient og minimal breakout-friktion. Den sikrer afbalanceret dynamisk og statisk friktion, fungerer jævnt uden "stick-slip" (rykkende bevægelse), understøtter oliefri smøreforhold og kan prale af en lang levetid.
Dens kompakte struktur passer til standardriller og muliggør nem installation og vedligeholdelse, hvilket gør den til et ideelt tætningsvalg til stempelsamlinger af forskellige hydrauliske cylindre.
1. Velegnet til både hydrauliske og pneumatiske applikationer;
2. Fremragende tætningsydelse i både høj- og lavtryksmiljøer;
3. Lav friktion, minimal breakout-friktion, jævn drift, afbalanceret dynamisk og statisk friktion og ingen stick-slip;
4. Lang levetid; velegnet til oliefri smøreapplikationer;
5. Kompakt design; let at installere og vedligeholde;
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed m/s |
Medier |
|
≤70 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserede hydraulikolier, brandhæmmende væsker (HFA/HFB), gasser mv. |
|
-20 til +180 (med FKM O-ring) |
1. Materialer til den medfølgende O-ring omfatter: R01 Nitrilgummi (NBR), R02 Fluoroelastomer (FKM) osv.

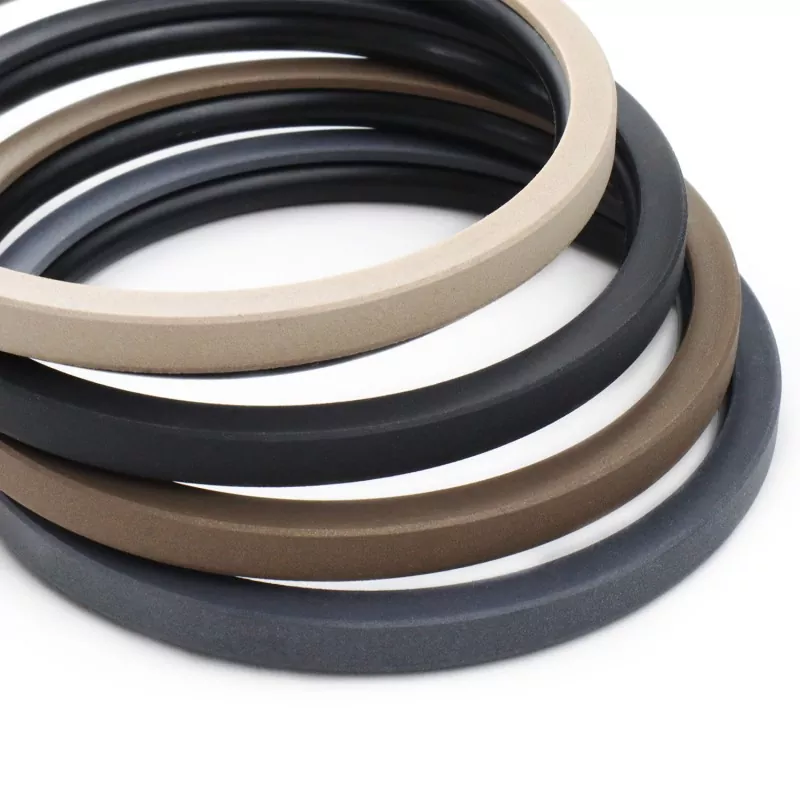

2. Tætningsringmateriale: Standardmateriale PTFE3; andre tilgængelige muligheder inkluderer PTFE2, PTFE4 og anden højtydende plast.

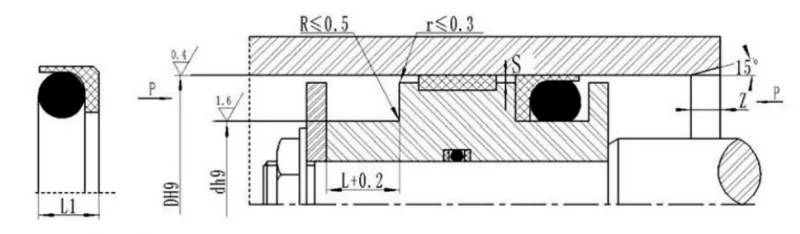

Bestillingsmodel: RC51—80x70x7.6—PTFE3—R01
Model - Cylinderboring x rillediameter x rillebredde | PTFE3: Ændret PTFE-materialekode | R01: O-rings materialekode
Specifikationer inden for de specificerede områder er tilgængelige.
|
Standard model DH9 RC51 |
Let belastning DH9 RC51-Q |
Kraftig DH9 RC51-Z |
Rille diameter d h9 |
Rillebredde L+0,2 |
Tætningshøjde L1 |
Radial frigang Smax |
Chamfer Zmin |
O-ring wire diameter gør |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5,3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-15,9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17,8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Bemærkninger:1. Light-duty-serien er nemmere at installere i lukkede riller bredere end 30 mm.
2. Kontakt venligst firmaet vedrørende installation i lukkede riller.
3. For tryk, der overstiger 40 MPa, skal du bruge en H8/f8-tilpasningstolerance for tætningsbaseområdet.
