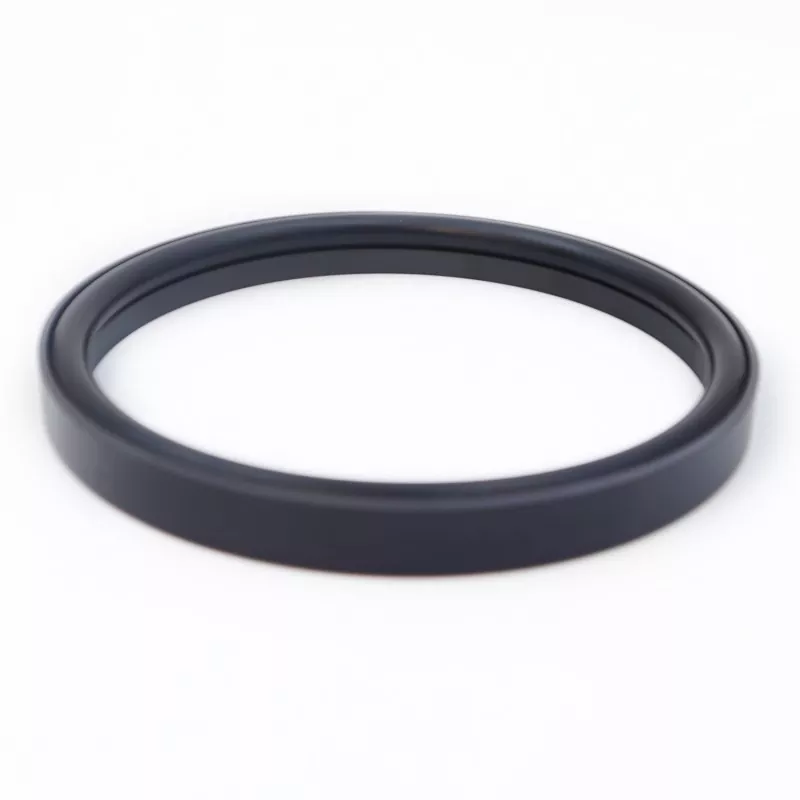

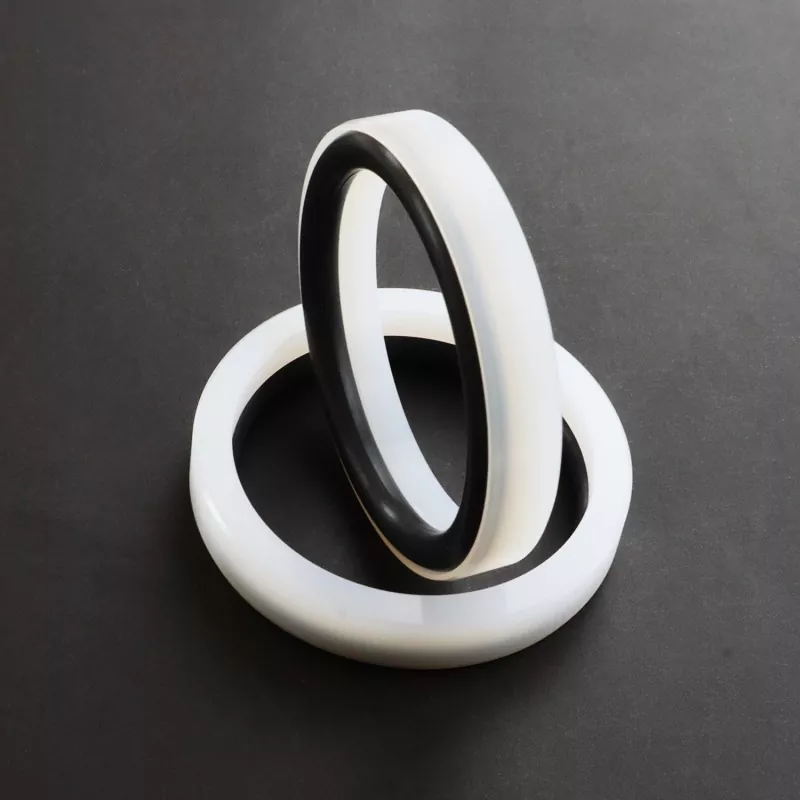

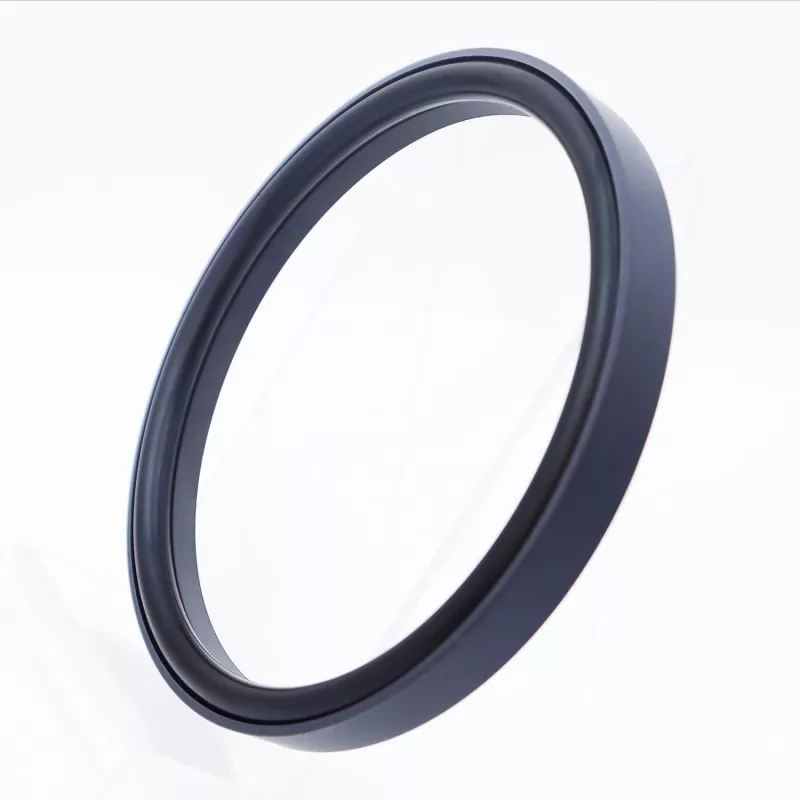

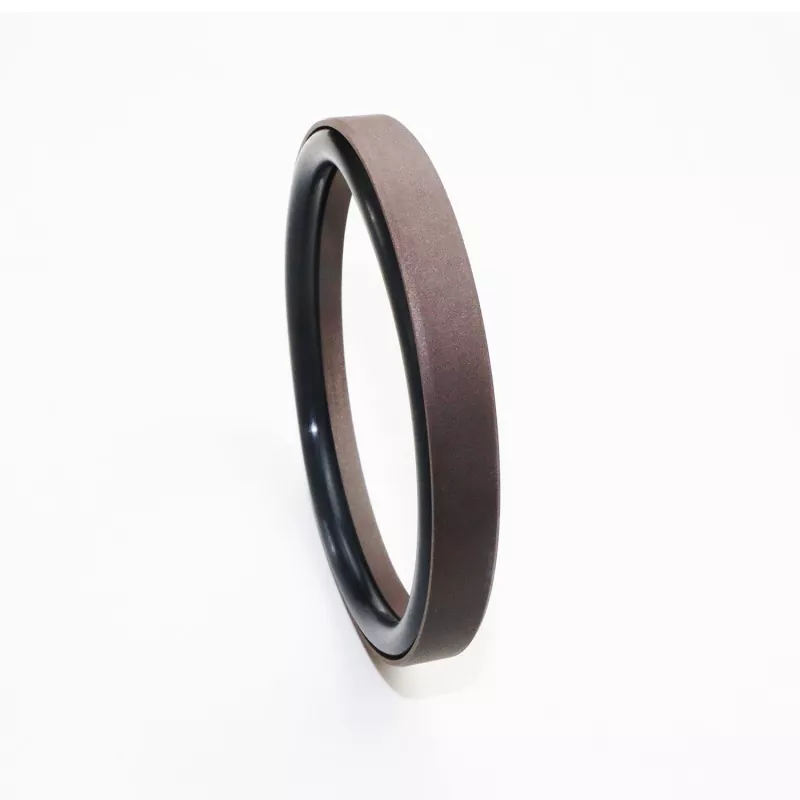

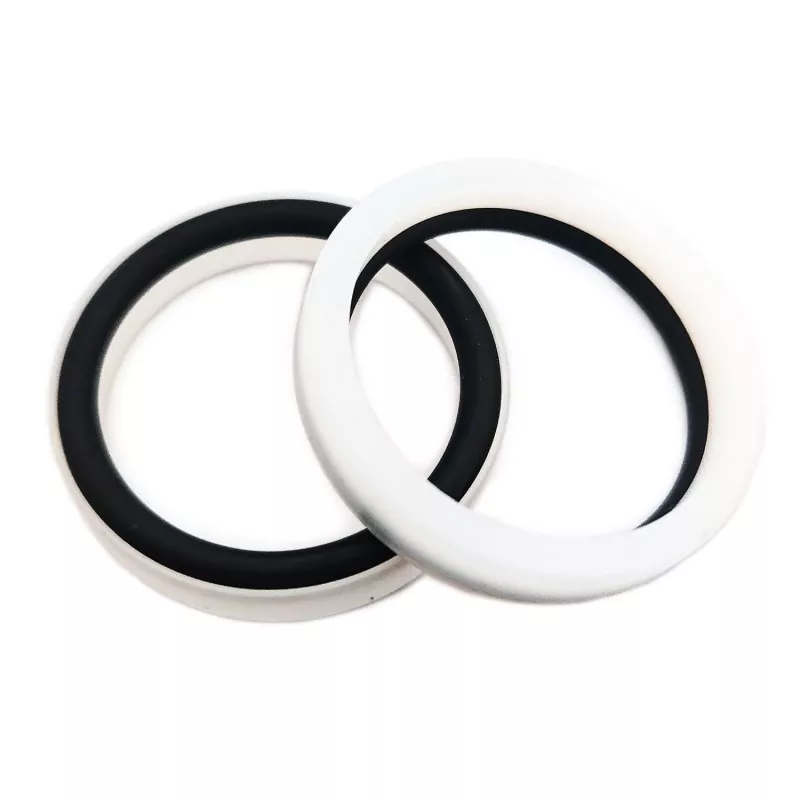

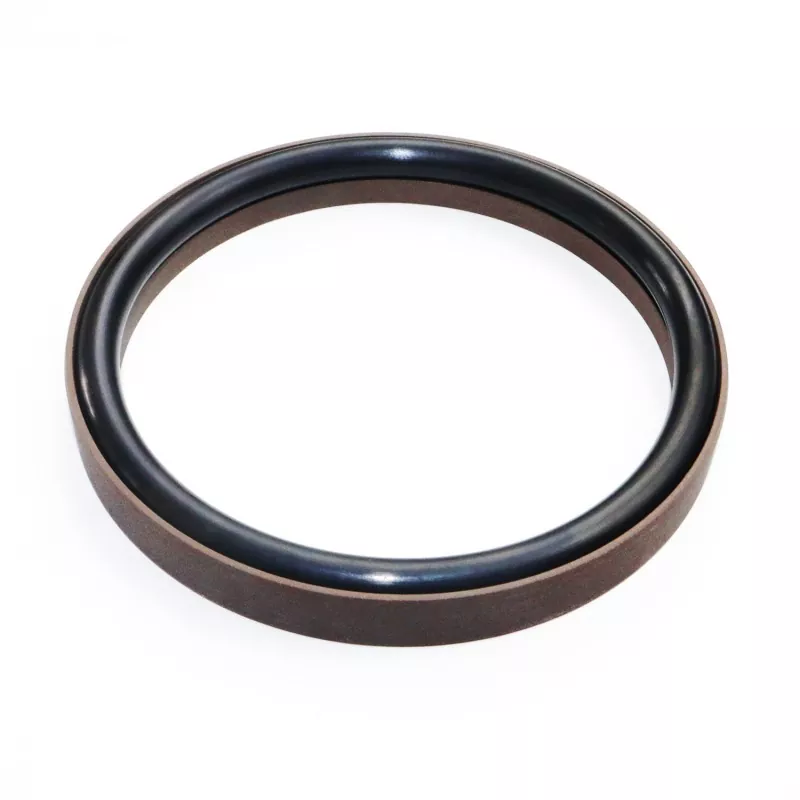

Den forstærkede trin kombinerede tætning til stang (designet til ultrahøjt tryk og vandbaserede applikationer) består af en forstærket retvinklet tætningsring lavet af PTFE (eller en PTFE-komposit) og en gummi O-ring. Den er tilgængelig i serierne RC58 og RC59, afhængigt af den anvendte specifikke O-ring (kompatibel med GB1235-standarden). Den tilbyder lavfriktionsydelse – der sikrer nul modstand ved opstart og jævn frem- og tilbagegående bevægelse uden stick-slip – og er velegnet til langvarig drift i oliefrie miljøer, hvilket reducerer sandsynligheden for udstyrsfejl betydeligt og sænker vedligeholdelsesomkostningerne.
Takket være tætningsringens optimerede tykkelse yder tætningen effektivt, selv når den bruges sammen med vand eller andre lavviskøse medier. Det strukturelle design af den forstærkede tætningsring øger også dens modstandsdygtighed over for høje og ultrahøje tryk. Generelt kan denne tætning ikke installeres i en lukket rille.
1. Lav friktion: minimal opstartsmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen stick-slip;
2. Lang levetid: velegnet til oliefri smøreapplikationer;
3. Velegnet til forsegling af højtryks- og ultrahøjtrykssystemer samt lavviskøse medier såsom vand;
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed m/s |
Medier |
|
≤200 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserede hydraulikolier, brandhæmmende væsker (HFA/HFB), vand mv. |
|
-20 til +200 (med FKM O-ring) |
1. Kompatible O-ringmaterialer omfatter: RO1 nitrilgummi (NBR), RO2 fluorelastomer (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3; alternative materialer omfatter PTFE2, PTFE4 og anden højtydende plast.
Ordremodel: RC58—80x69.2x10.5—PTFE3—R01
Model - Borediameter x rillediameter x rillebredde | PTFE3 - Modificeret PTFE-materialekode | R01 - O-rings materialekode
Specifikationer inden for parameterområdet er tilgængelige.
|

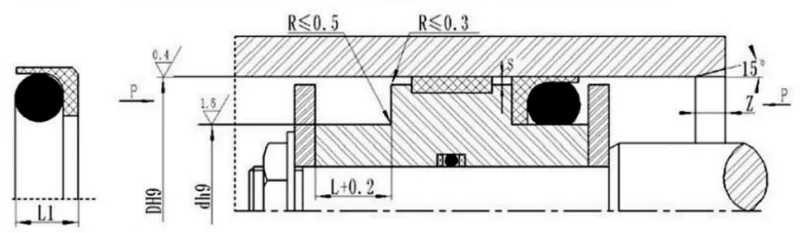

Standard model DH9 RC58 |
Let belastning DH9 RC58-Q |
Kraftig DH9 RC58-Z |
Rille diameter d h9 |
Rillebredde L+0,2 |
Tætningshøjde L1 |
Hjørne radius Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-rings wire diameter gør |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23.9 |
- |
D-3,7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49,9 |
9~12,9 |
D-5,4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10,8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14,3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
D-17,2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Bemærk: For tryk >60 MPa anvendes en H8/f8 pasformstolerance ved tætningsbaseområdet; til ultrahøjtryksforsegling, Smax < 0,05.
Kompatibel med GB1235 O-ringe; enhver størrelse inden for det specificerede parameterområde kan leveres.
|
Blændeområde D H9 |
Rille diameter d h9 |
Rillebredde L+0,2 |
Radial frigang Smax |
Hjørne radius Rmax |
Chamfer Zmin |
O-rings wire diameter gør |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17,2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
