Chevron segl

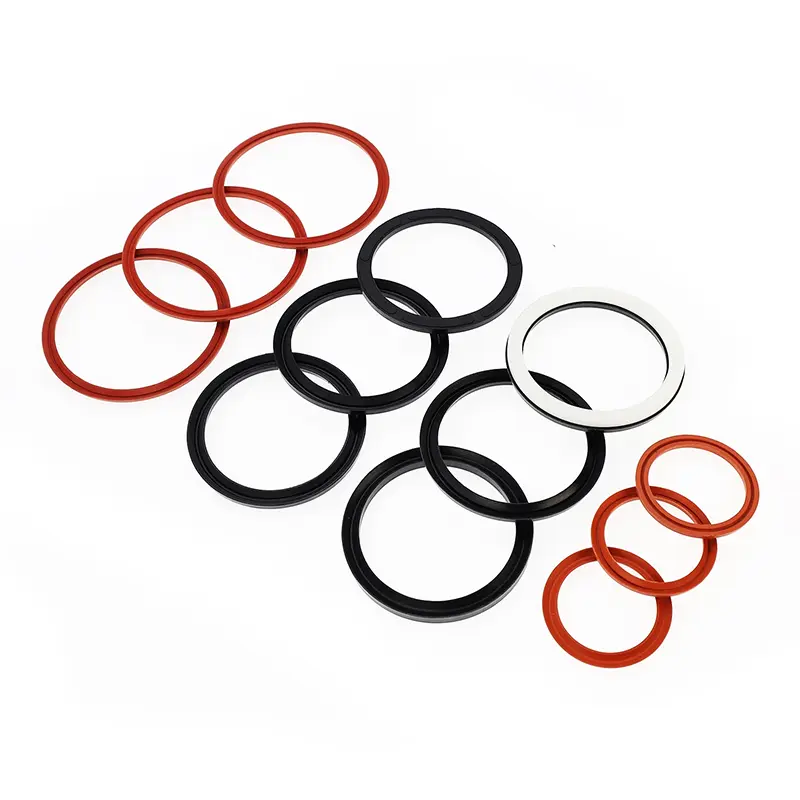

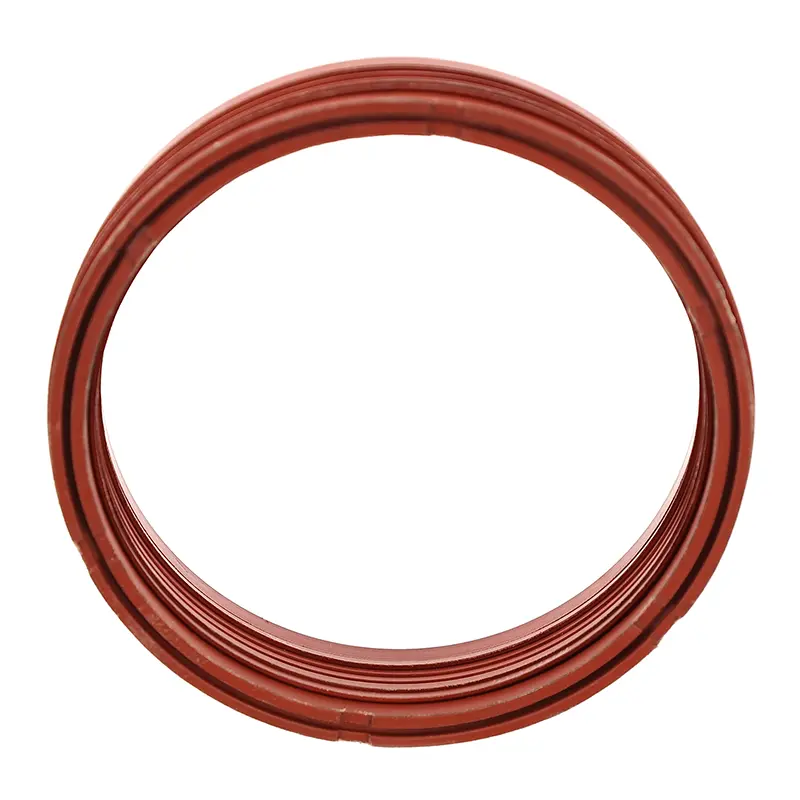

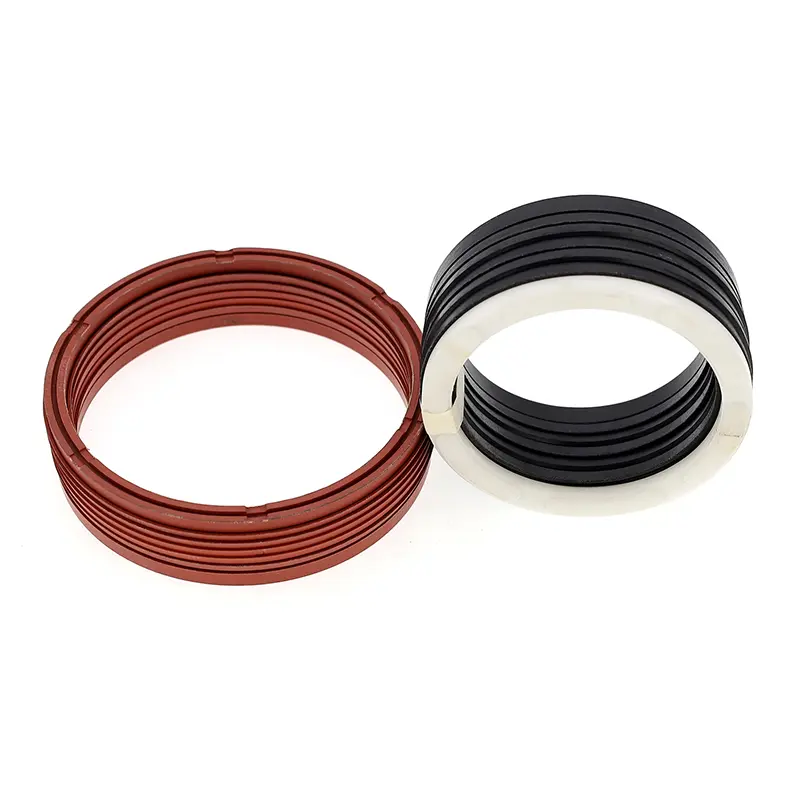

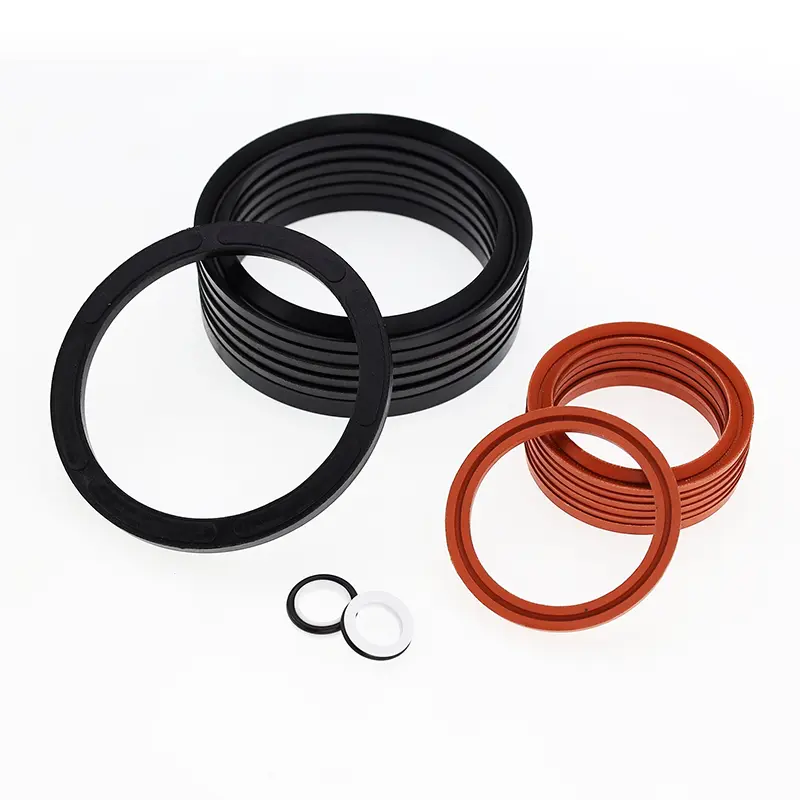

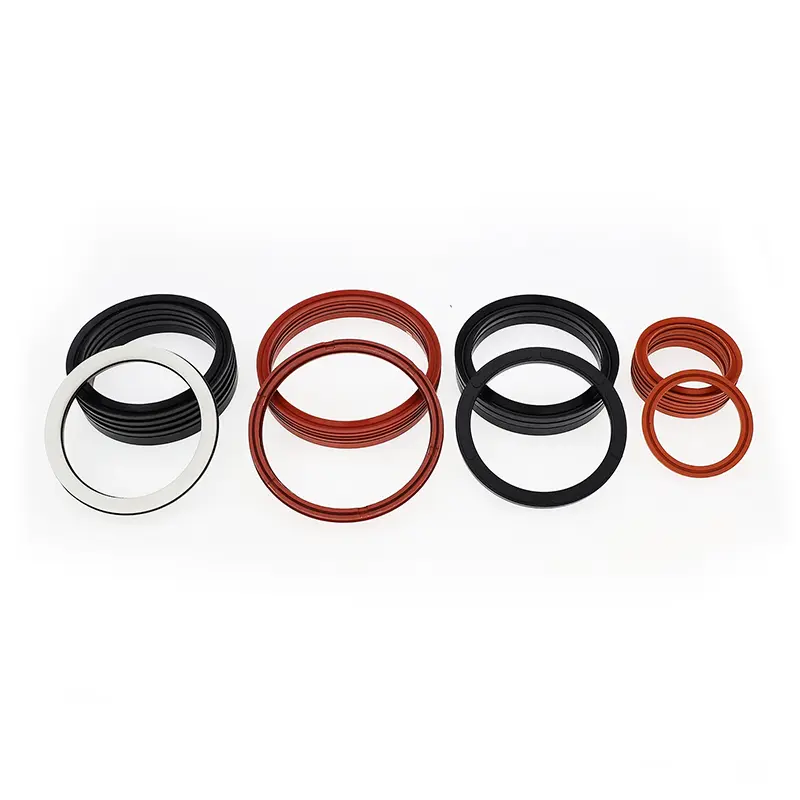

Den V-formede kombinationstætning til stempelstænger består af et sæt (på mindst tre) V-formede tætningsringe, en kompressionsring og en støttering. Den er velegnet til ensrettet trykforsegling i frem- og tilbagegående hydrauliske applikationer. Et fedt, der er kompatibelt med tætningsmaterialet, skal påføres under installationen. Det kan ikke installeres i en monolitisk (lukket) rille.

Funktioner:

1. En bred vifte af materialer er tilgængelige, hvilket giver mulighed for optimal justering, så den passer til forskellige applikationer.

2. Velegnet til brug under barske driftsforhold, tilpasser sig stort set alle medier og krævende forhold.

3. Lang levetid, velegnet til oliefri smøretætninger (med passende materialevalg).

4. Justerbar tætningsydelse og friktion kan opnås ved at justere pakningen, og den aksiale dimension kan justeres ved at tilføje eller fjerne V-formede tætningsringe.

5. Effektiv selv med dårlig tætningsoverfladekvalitet.

Gældende driftsbetingelser (ekstreme værdier bør ikke vises samtidigt)

Materialer

1. Trykringmaterialer: PTFE, nitril-butadiengummi (NBR) stof, fluorgummi-butadiengummistof, nylon, polyoxymethylen

2. V-ringmaterialer: PTFE, nitril-butadiengummi (NBR) stof, fluorgummi, fluorgummi-butadiengummistof, polyurethan

3. Støtteringmaterialer: nitril-butadiengummistof, fluorgummi-butadiengummistof, nylon, polyoxymethylen, PTFE

Eksempel på bestilling

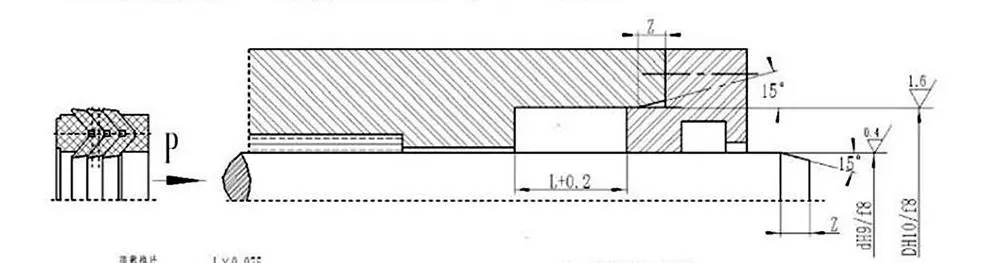

Forskrifter for montering af affasning

V-formede tætninger kan justeres i aksial dimension ved at justere pakningen for at opnå optimal tætning og friktion. Indledende slid efter langvarig drift kan forlænges ved at justere den aksiale dimension. Det anbefalede design for den justerbare tætningshulrums aksiale dimension er 1,025L, med et justeringsområde på 7,5%L.
