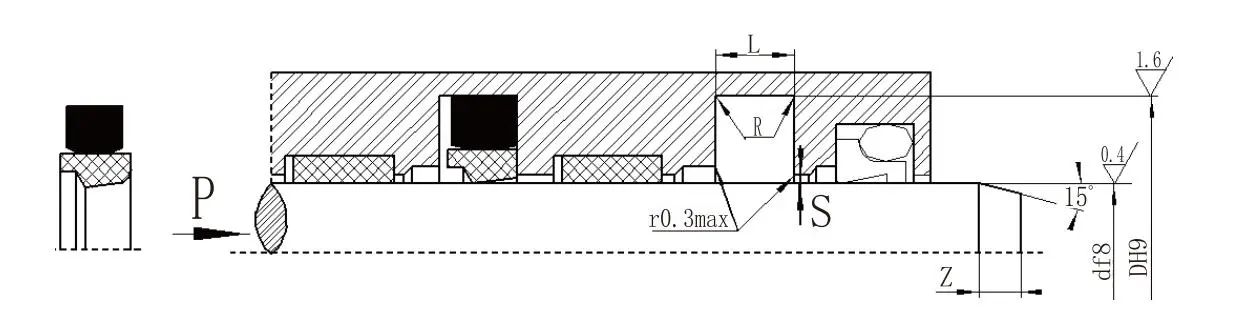

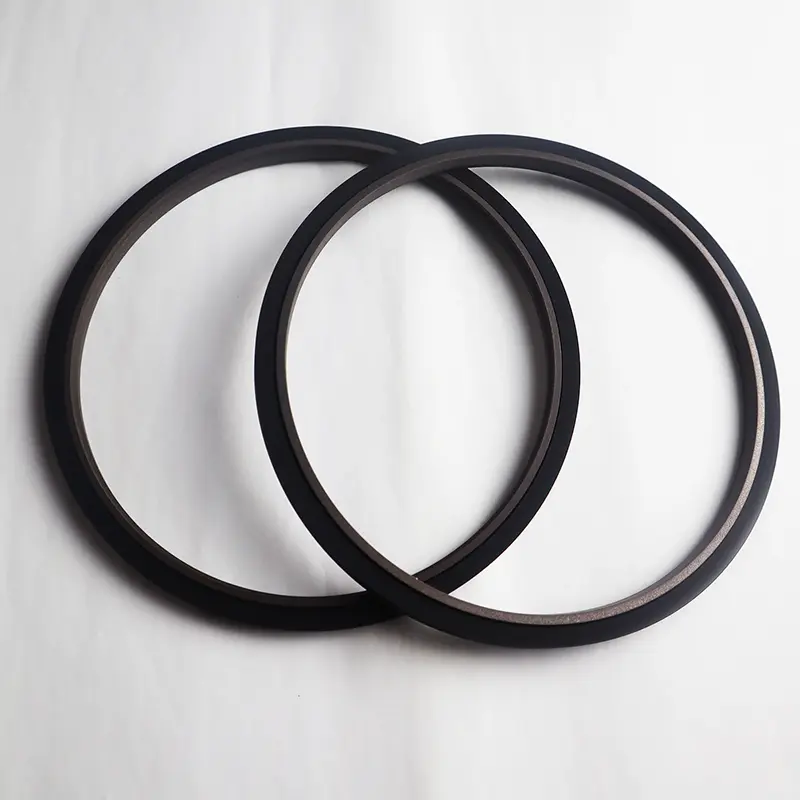

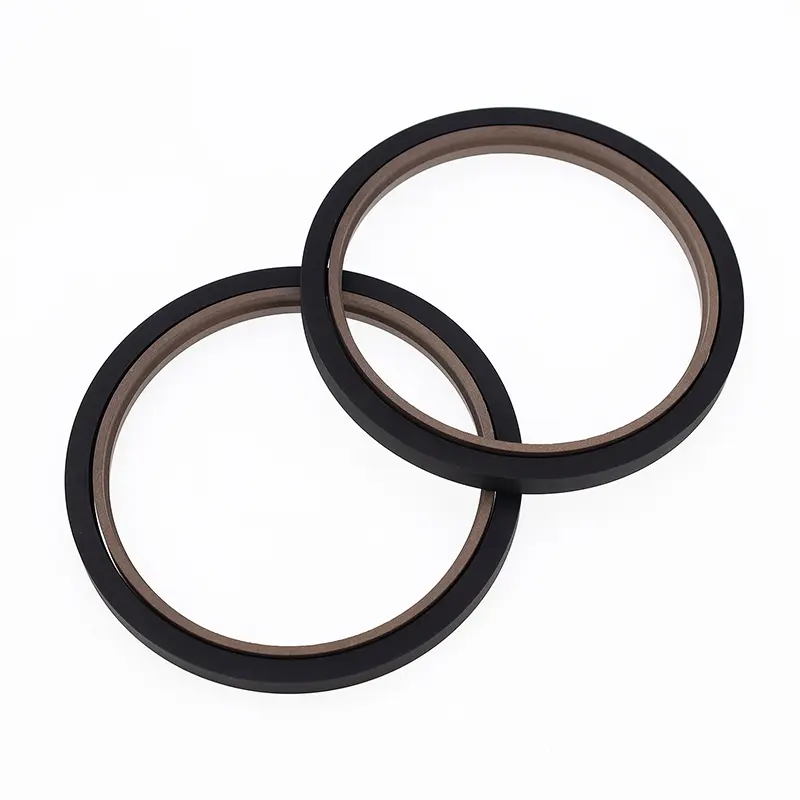

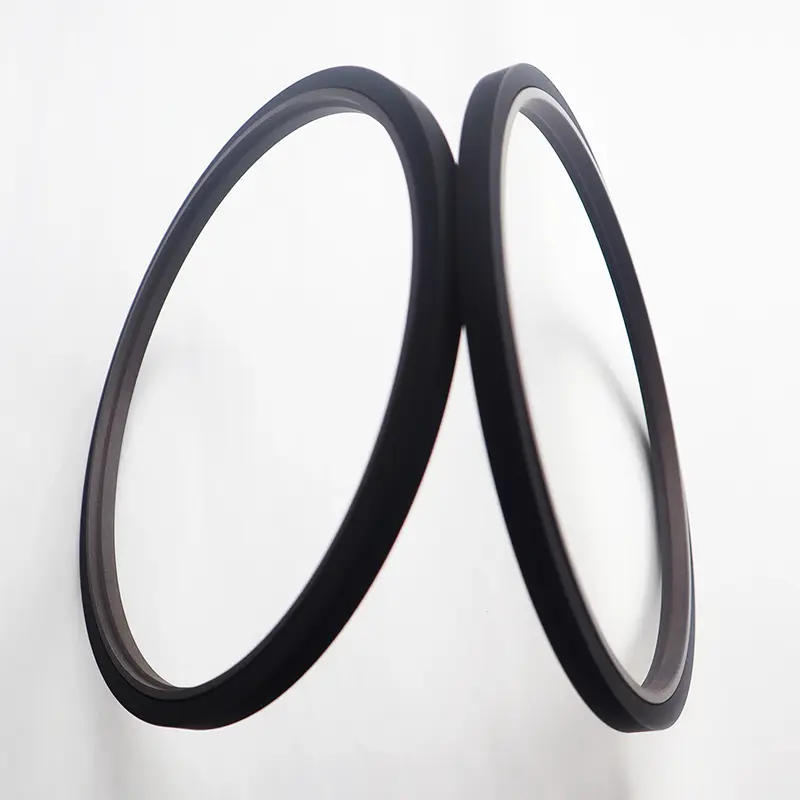

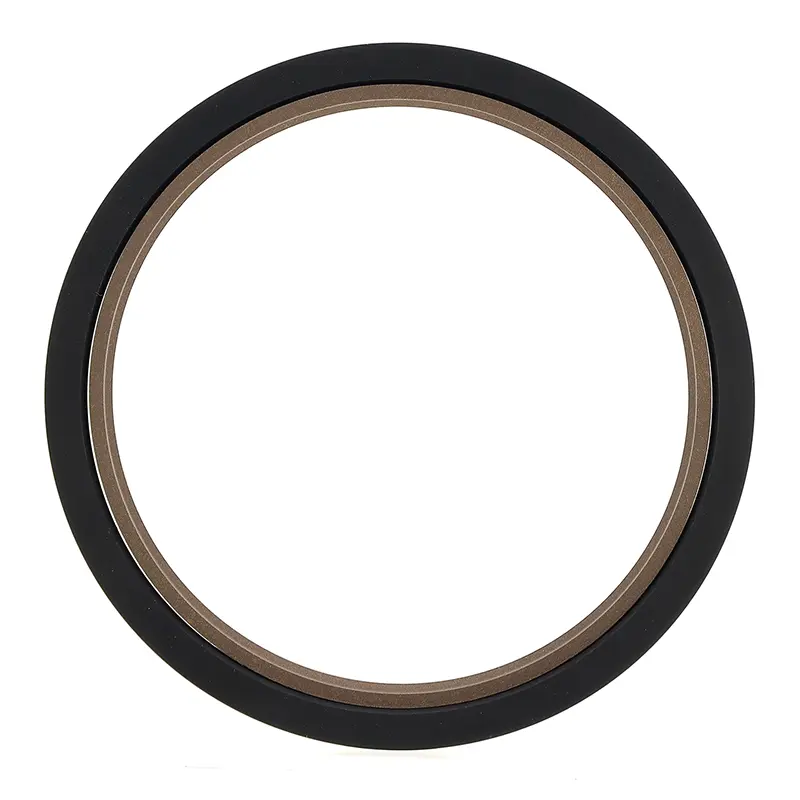

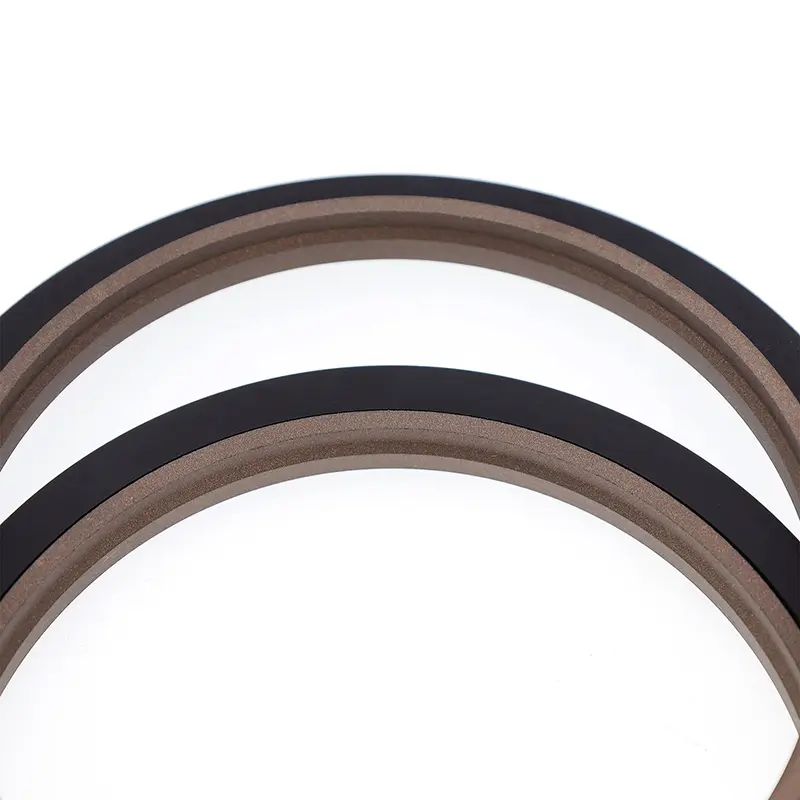

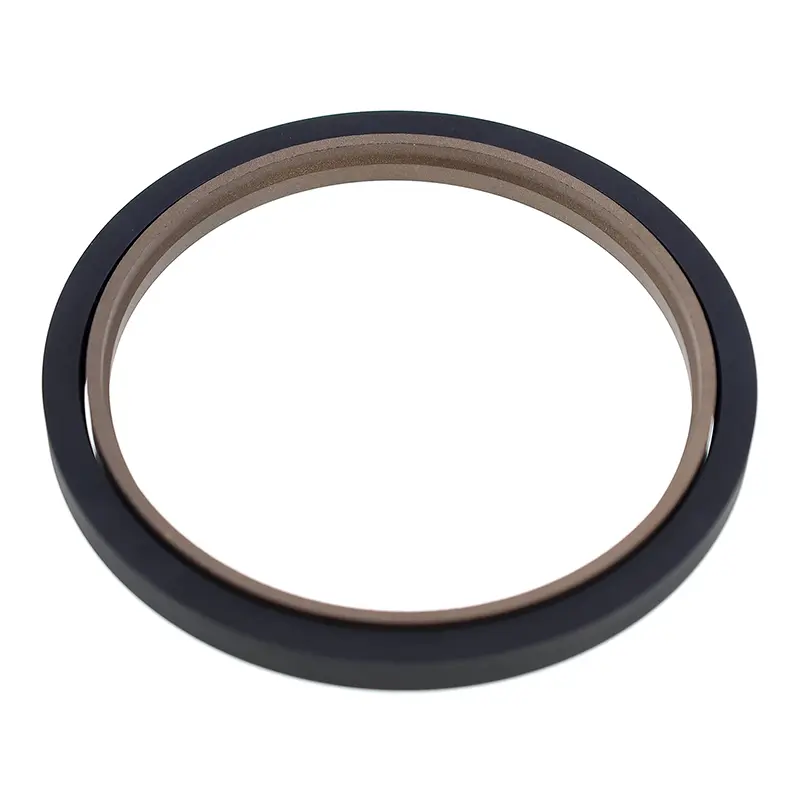

Kraftige stempelstangstrintætninger (Step Seals) består af en PTFE-fyldt trindelt tætningsring og en rektangulær gummiring. De er velegnede til ensrettet trykforsegling i frem- og tilbagegående hydrauliske applikationer. Den rektangulære ring giver radial kraft og kompenserer for slid på tætningsringen. De bruges generelt i forbindelse med en styrering. Splittede (åbne) riller bør bruges til stangdiametre mindre end 30 mm. De bruges almindeligvis i kraftigt hydraulisk udstyr.
Funktioner:
1. Lav friktion, lav startmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen krybning;
2. Højtryksstabilitet under tryk og barske forhold;
3. Lang levetid, velegnet til oliefri tætninger;
4. Velegnet til forsegling af lavviskositetsmedier såsom vand.
Gældende driftsbetingelser (ekstreme værdier bør ikke vises samtidigt)
|
Tryk Mpa |
Temperatur ℃ |
Hastighed m/s |
Medium |
|
≤60 |
-35~+100 (matchende O-ring NBR) |
≤6 |
Mineralbaseret hydraulikolie, flammehæmmende væske (HFA/HFB), vand mv. |
|
-20~+200 (matchende O-ring FKM) |
Materialevalg
1. Tilgængelige rektangulære ringmaterialer: R01 nitrilgummi (NBR), R02 fluorgummi (FKM) osv.
2. Tætningsringmaterialer: PTFE2, PTFE3, PTFE4, PU osv. (Se materialebeskrivelse).
Eksempel på bestilling
Bestillingsmodel: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 Model - Stangdiameter x rillediameter x rillebredde; PTFE3 - Modificeret PTFE-materialekode; R01 - Rektangulær ringmaterialekode
