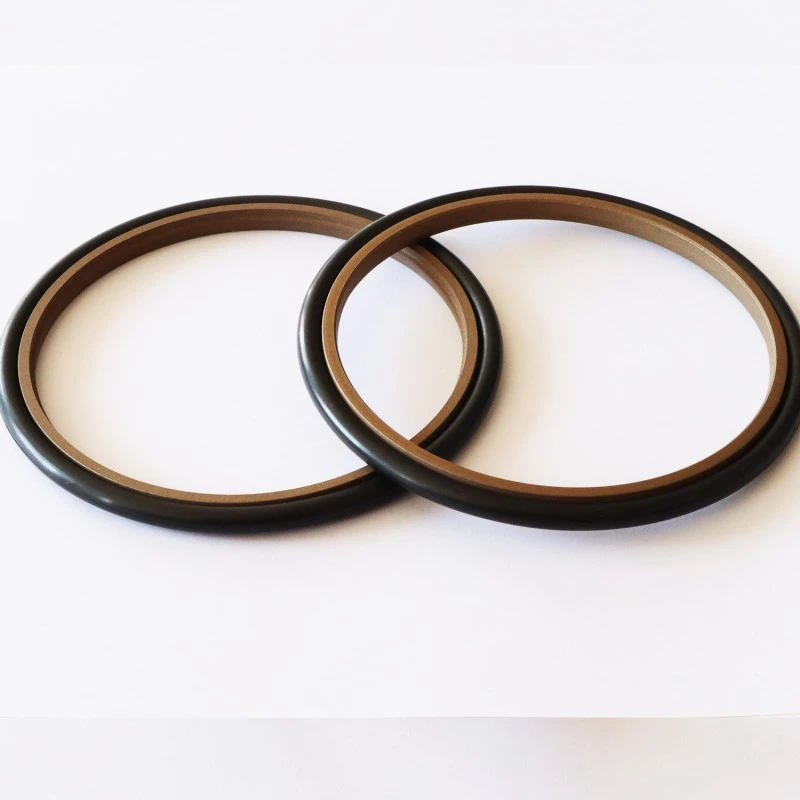

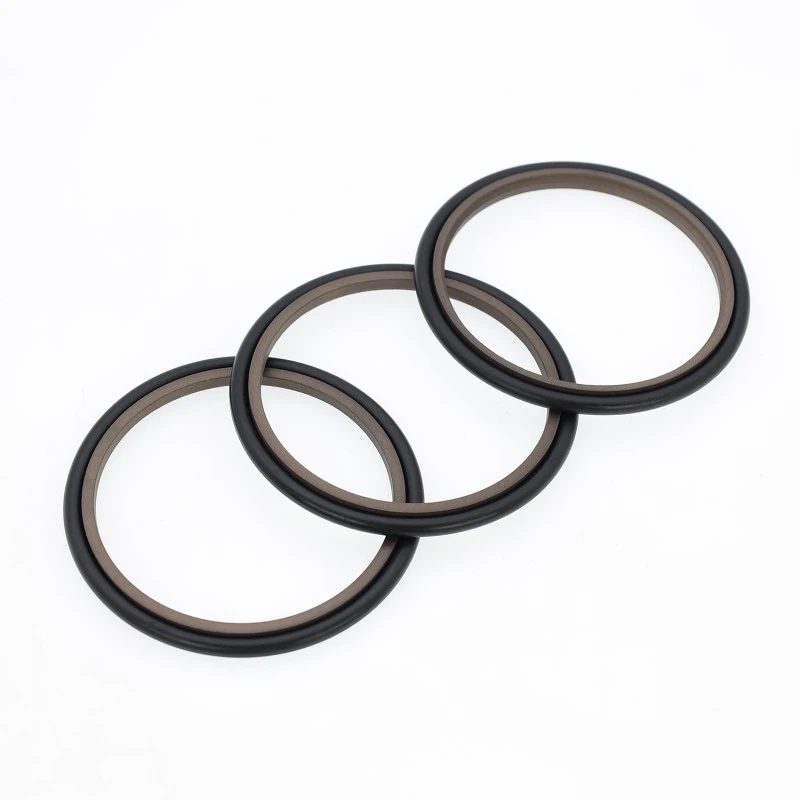

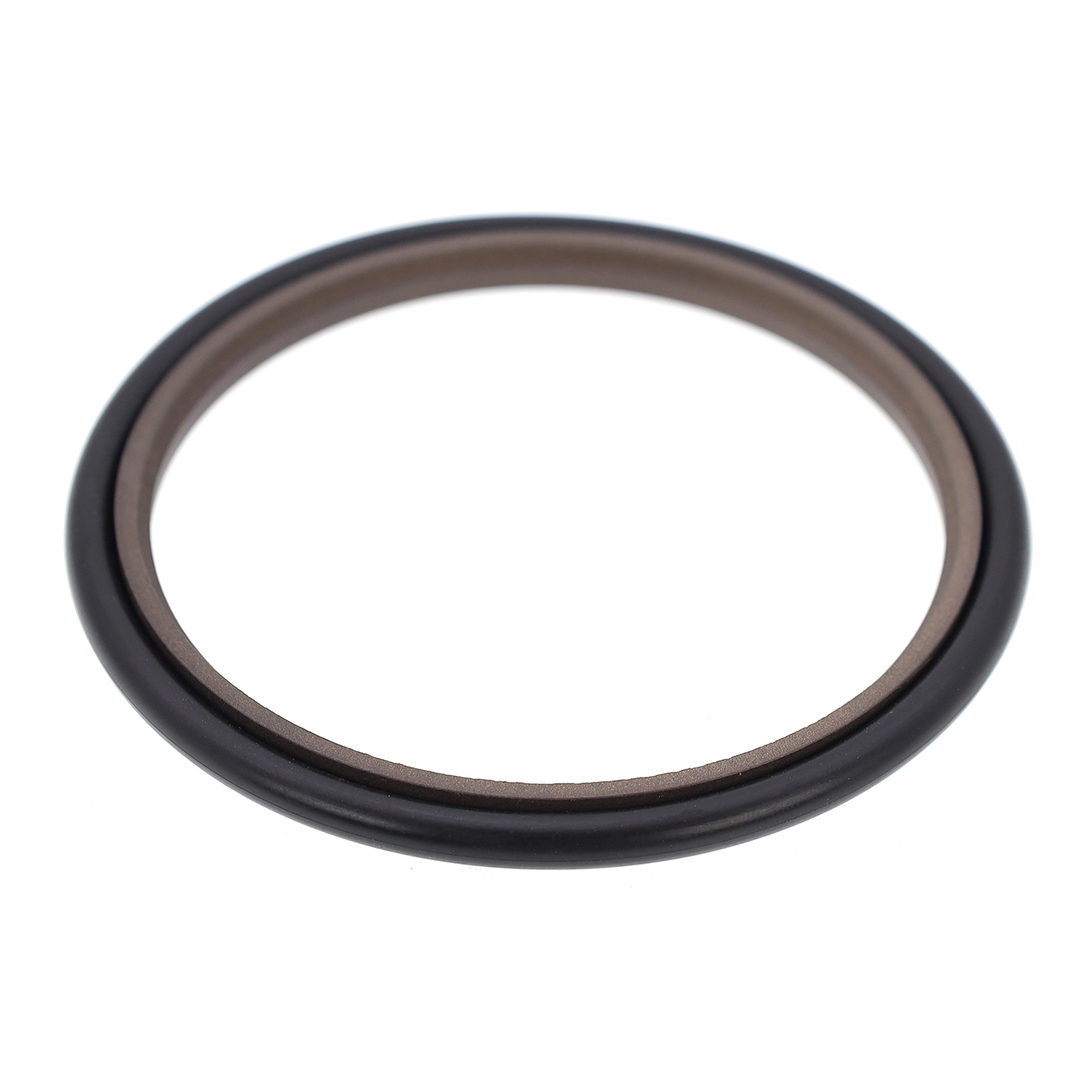

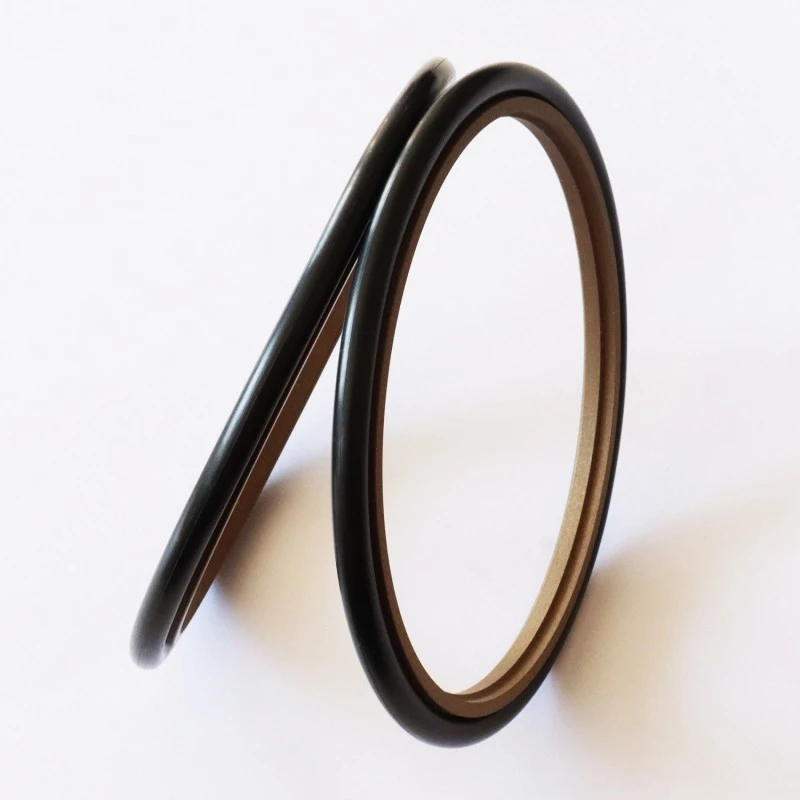

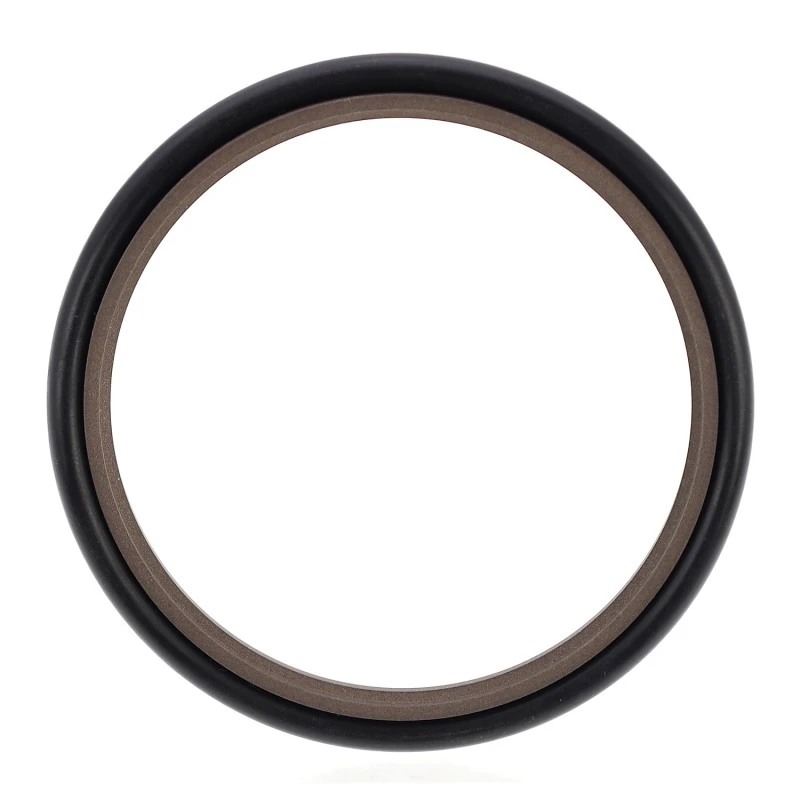

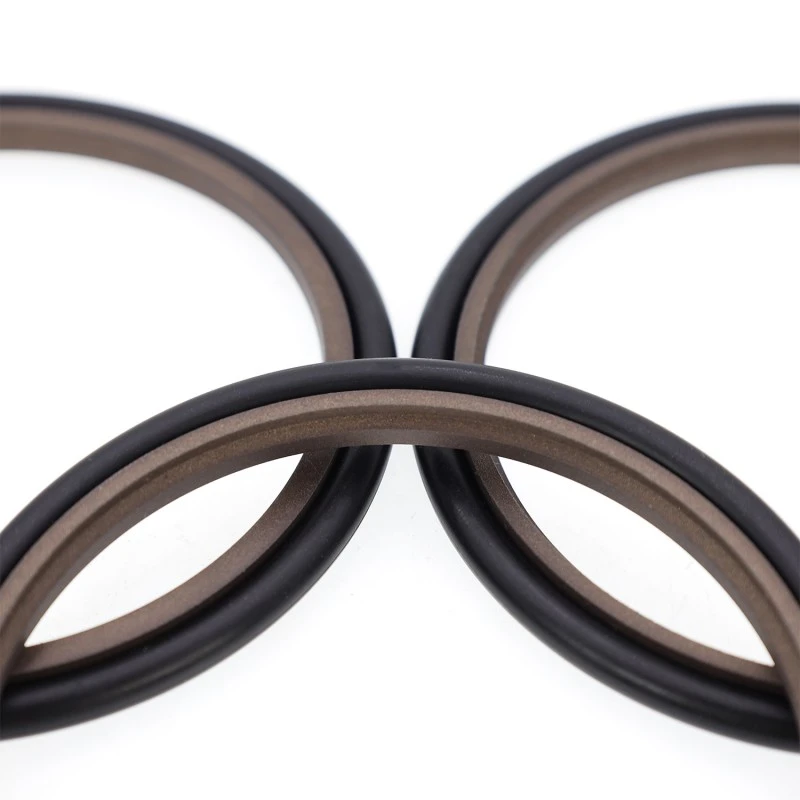

Trinforseglingen består af en PTFE-fyldt trindelt tætningsring og en O-ring, der er velegnet til ensrettet trykforsegling i frem- og tilbagegående hydrauliske applikationer. O-ringen giver radial kraft og kompenserer for slid på tætningsringen. Det bruges generelt i forbindelse med en styrering. For stangdiametre mindre end 30 mm, skal der anvendes et splittet (åbent) rilledesign.
Funktioner:
1. Lav friktion, lav startmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen krybning;
2. Højtryksstabilitet under tryk og barske forhold;
3. Lang levetid, velegnet til oliefri smørepakninger;
4. Velegnet til forsegling af lavviskositetsmedier såsom vand;
Gældende driftsbetingelser (ekstreme værdier bør ikke vises samtidigt)
|
Tryk Mpa |
Temperatur ℃ |
Hastighed m/s |
Medium |
|
≤60 |
-35~+100 (matchende O-ring NBR) |
≤6 |
Mineralbaseret hydraulikolie, flammehæmmende væske (HFA/HFB), vand mv. |
|
-20~+200 (matchende O-ring FKM) |
Materialevalg
1. O-ringsmaterialer tilgængelige: R01 Nitril-butadiengummi (NBR), RO2 fluorgummi (FKM) osv.
2. Tætningsringmaterialer: PTFE2, PTFE3, PTFE4, PU osv.
Eksempel på bestilling
Bestillingsmodel: RC11-40x55.1x6.3-PTFE3-R01

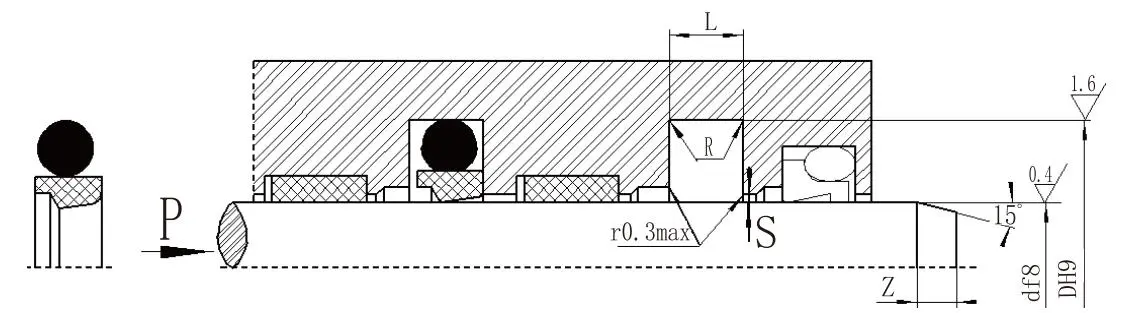

Bestillingsmodel: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Stangdiameter x rillediameter x rillebredde PTFE3 (modificeret PTFE) Materialekode: R01, R02 - O-ring materialekode
