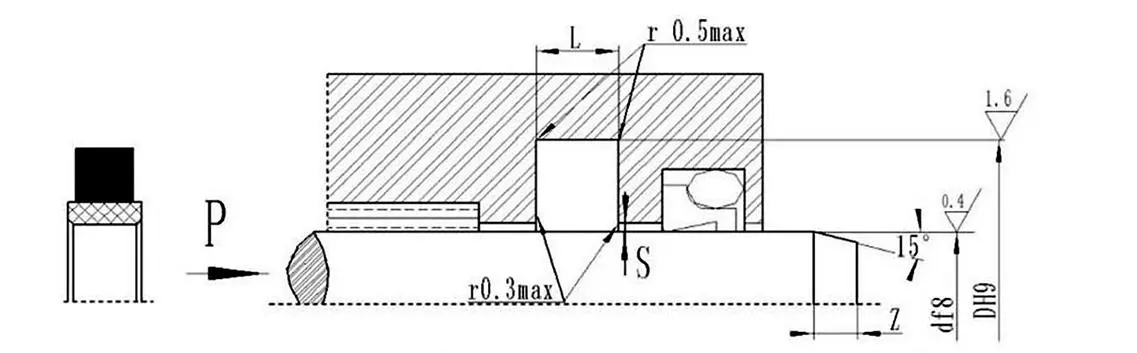

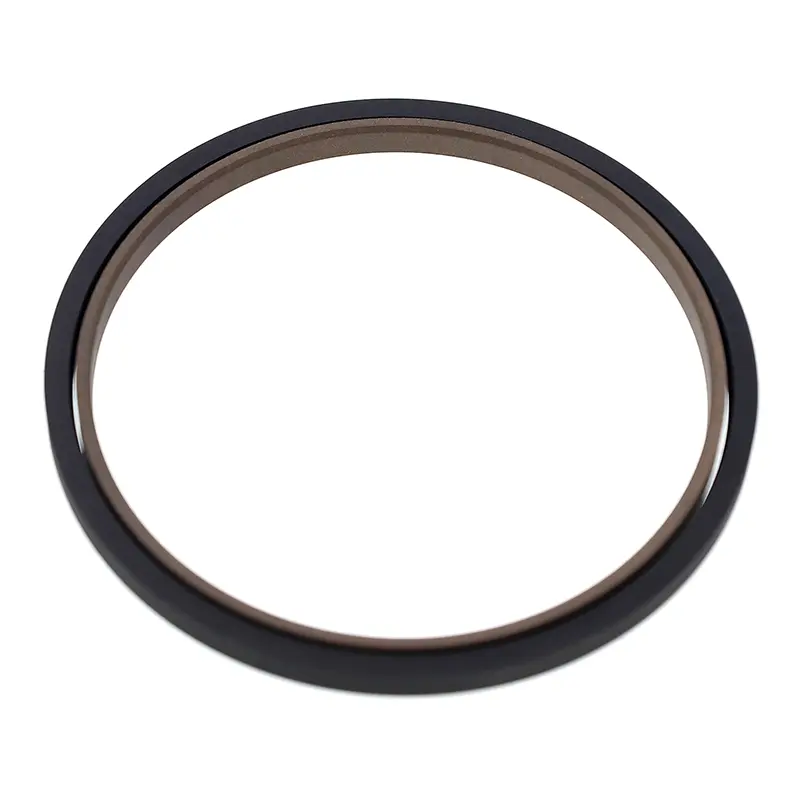

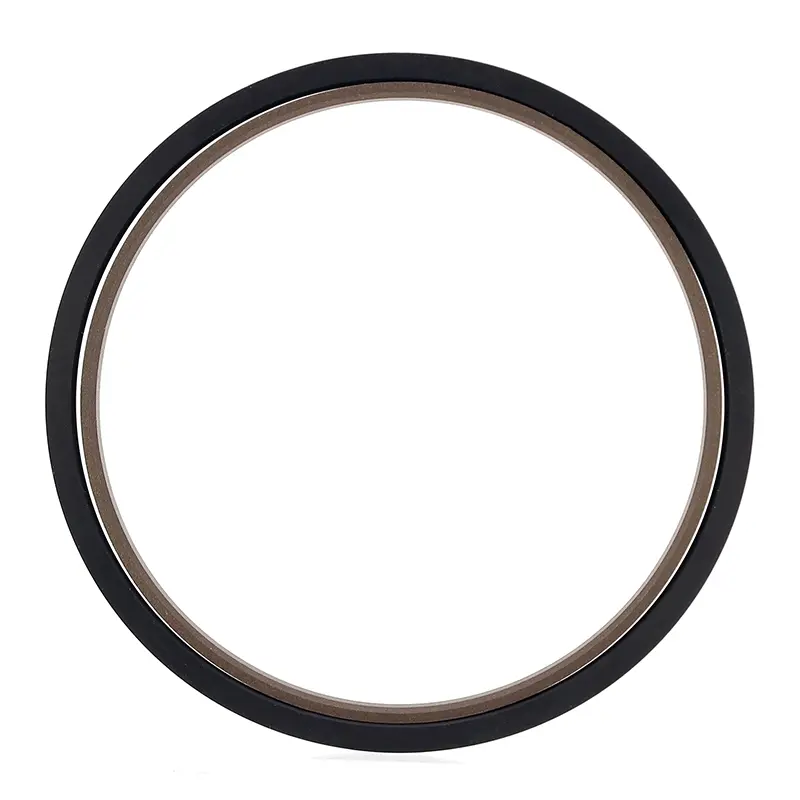

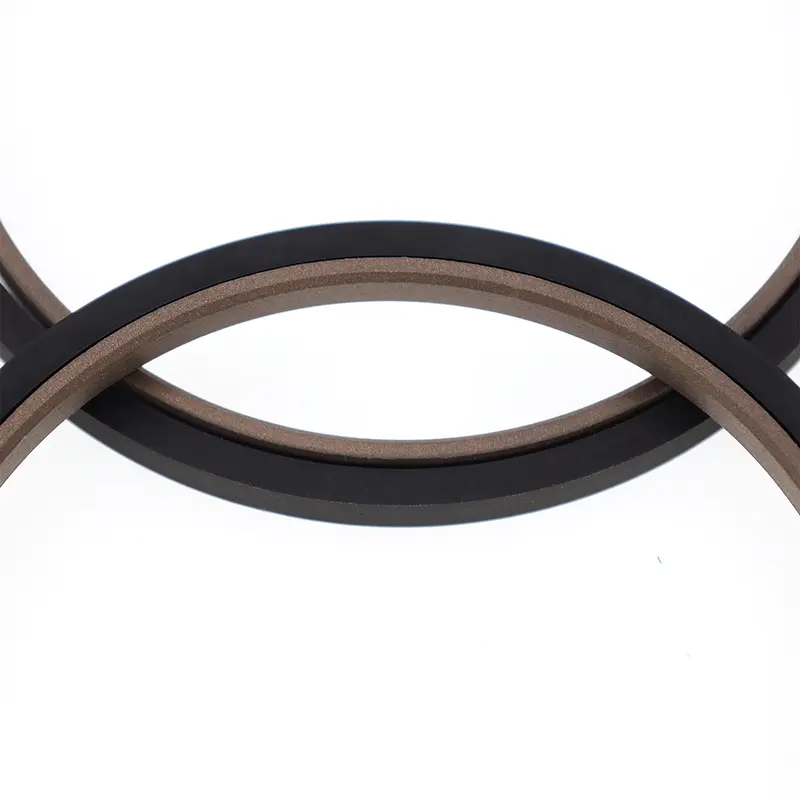

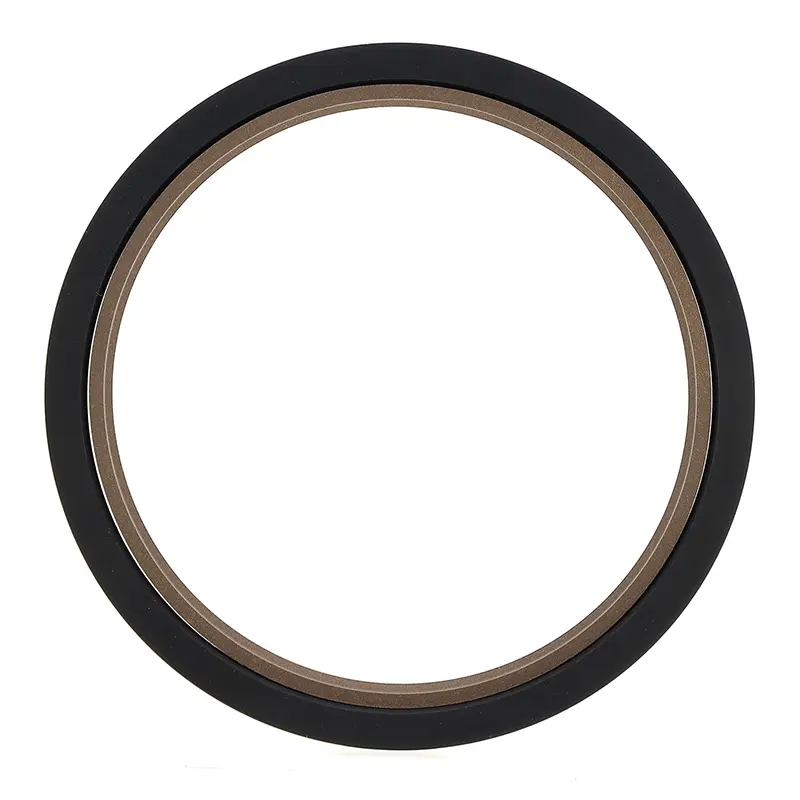

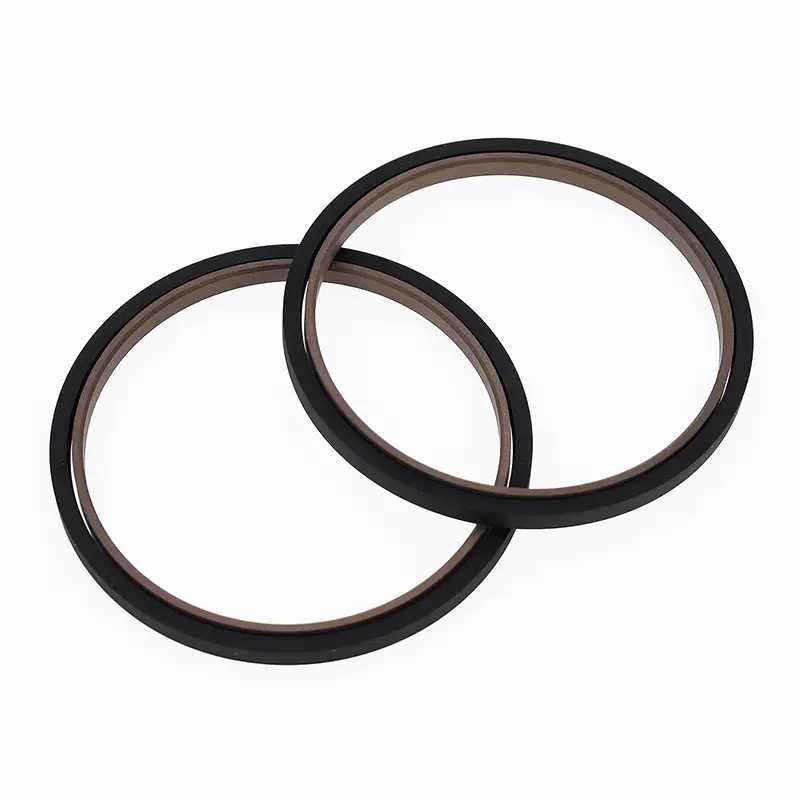

Den rektangulære kombinationstætning til stempelstænger består af en PTFE-fyldt rektangulær tætningsring og en rektangulær gummiring. Den er velegnet til tovejs trykforsegling i frem- og tilbagegående hydrauliske og pneumatiske applikationer. Den rektangulære ring giver radial kraft og kompenserer for slid på tætningsringen. For stangdiametre mindre end 30 mm, skal der anvendes et splittet (åbent) rilledesign.
Funktioner:
1. Lav friktion, lav startmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen krybning;
2. Dual-purpose tætning til hydrauliske og pneumatiske applikationer, velegnet til tovejs trykforsegling;
3. Lang levetid, velegnet til oliefri smøring;
4. Kompakt design for nem installation og vedligeholdelse.
Gældende driftsbetingelser (ekstreme værdier bør ikke vises samtidigt)
|
Tryk Mpa |
Temperatur ℃ |
Hastighed m/s |
Medium |
Ekstruderingsspalte Smax |
|
≤40 |
-35~+100 (matchende rektangulær ring NBR) |
≤4 |
Mineralbaseret hydraulikolie, flammehæmmende væske (HFA/HFB), vand, gas mv. |
0,4 (＜25MPA) |
|
-20~+200 (matchende rektangulær ring FKM) |
0,2 (＜40MPA) |
Materialevalg
1. Tilgængelige rektangulære materialer: R01 nitrilgummi (NBR), RO2 fluorgummi (FKM) osv.
2. Tætningsringmaterialer: PTFE2, PTFE3, PTFE4 (se materialebeskrivelse).
Eksempel på bestilling
Bestillingsmodel SPN-d*DL-PTFE3-R01: Stangdiameter*Rillebunddiameter*Rillebredde
SPN Model PTFE3 - Modificeret PTFE-materialekode R01 - Rektangulær ringmaterialekode
