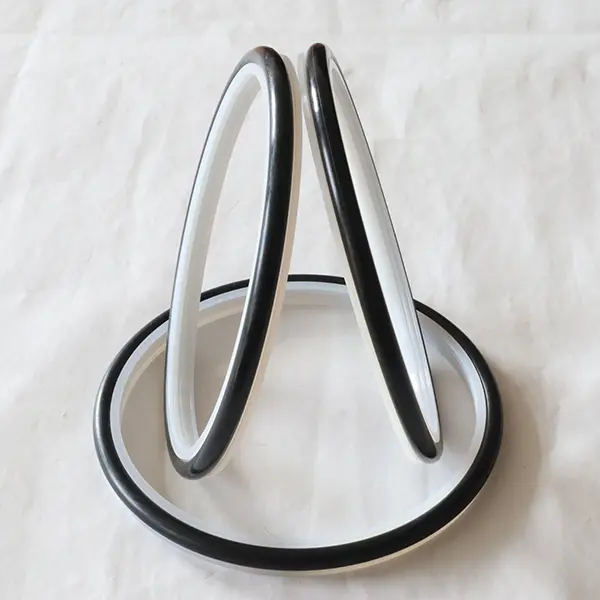

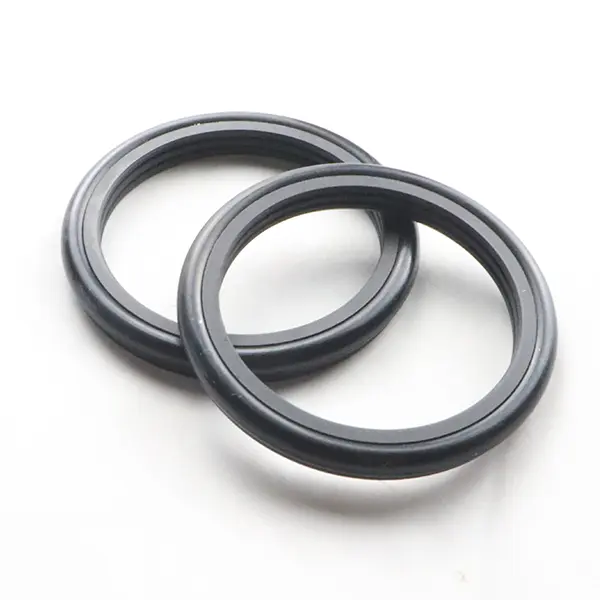

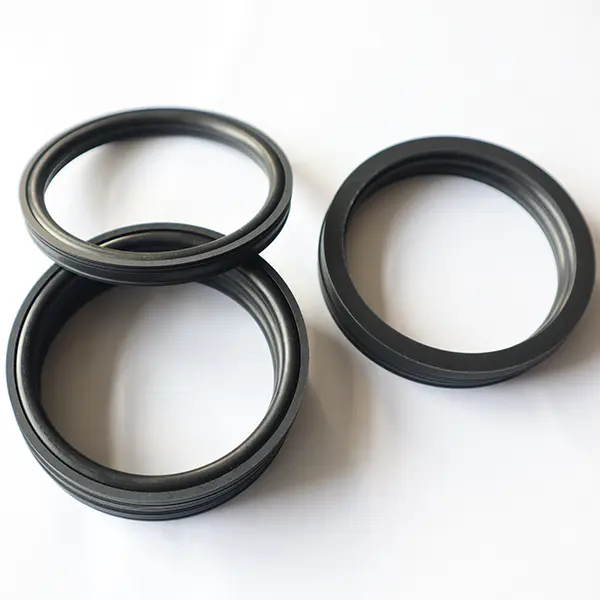

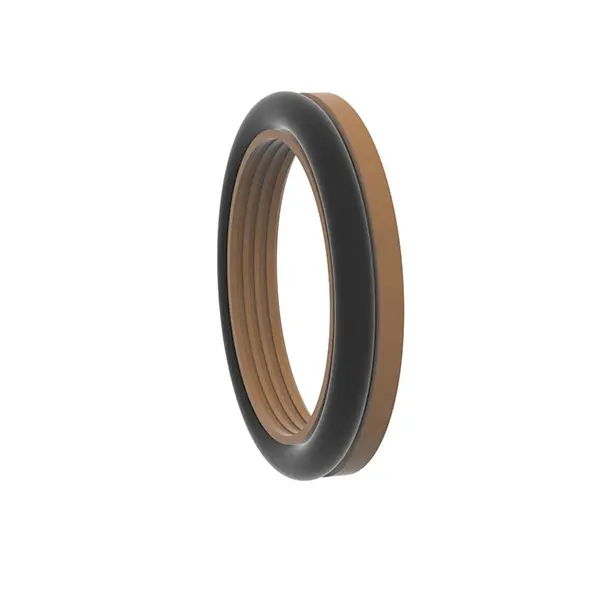

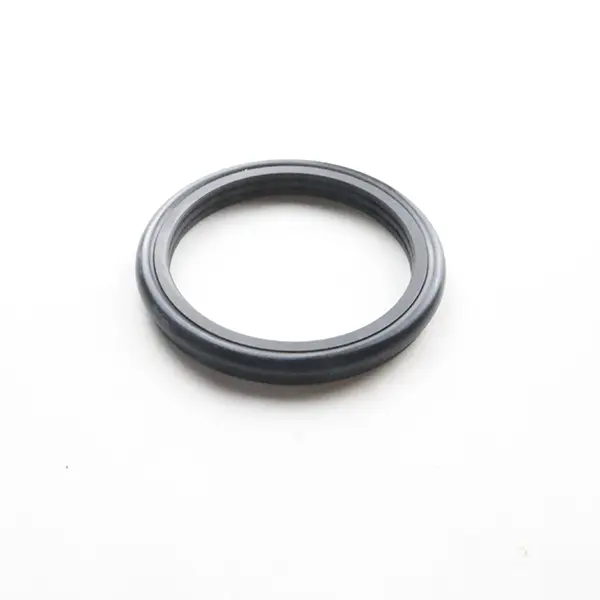

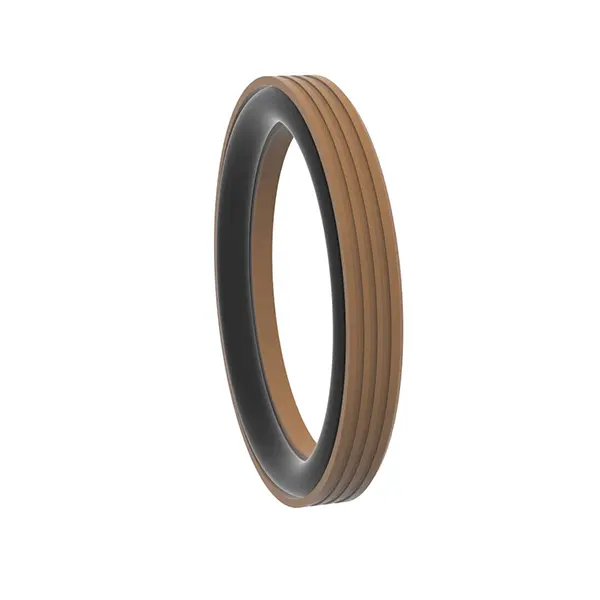

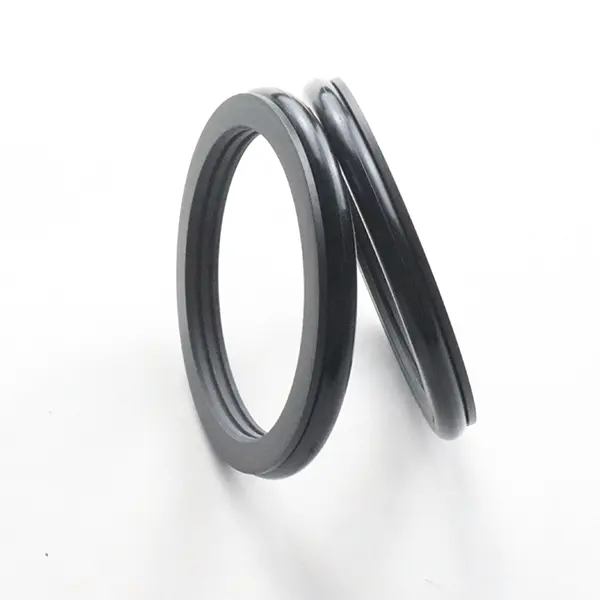

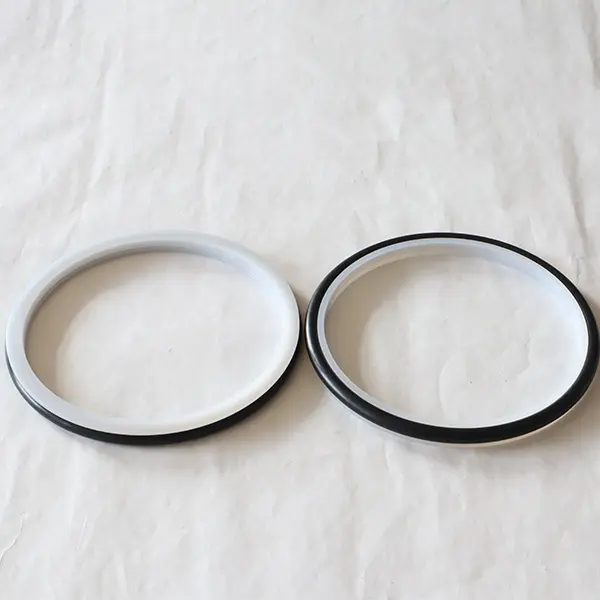

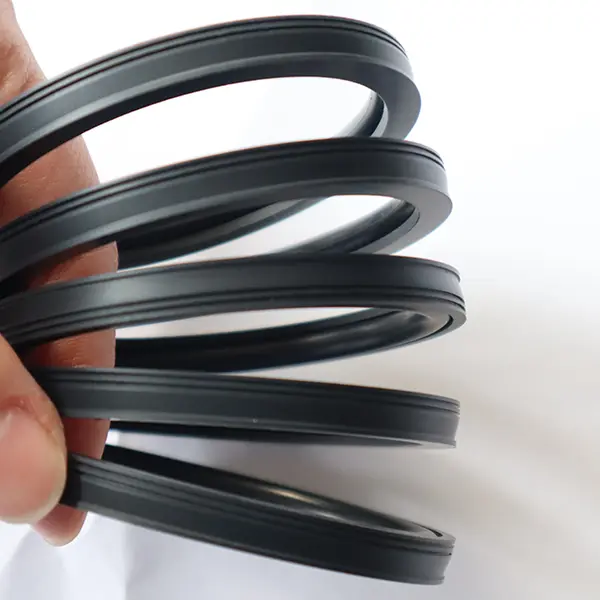

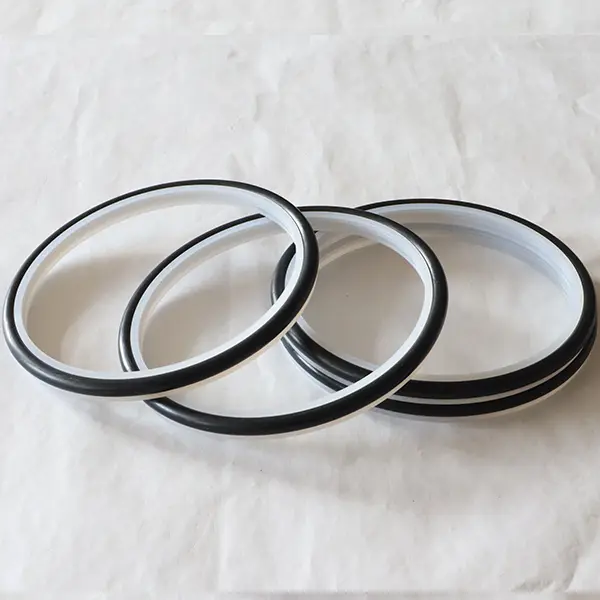

Ruichen SEALs roterende sæler til cementopslæmning er lavet af højtydende ingeniørteknikplast tandede tætningsringe og O-formede gummiringe. De er velegnede til barske arbejdsforhold såsom stempletpumper, mudderpumper, skrueboringer, borerigge, olieudforskningsudstyr og betonblandingsanlæg. De er opdelt i to modeller: RC2061 og RC2062.
Både RC2061 og RC2062 er egnede til envejsforsegling af hydrauliske frem- og tilbagegående og roterende bevægelser. De har egenskaberne ved lang levetid, lav friktion, god forsegling, lille strukturelt rum og let installation, brug og vedligeholdelse. Den specielle tætningslip- og tykkelsesoptimeringsdesign har god tætningseffekt, selv i ondartede medier, såsom cementopslæmning. Når vi bruges til forsegling af gyllemedier, anbefaler vi fedtsmøring mellem to (eller flere) tætninger.
Produktfunktioner og applikationer:
Produktfunktioner:
Lang levetid: Kombination af højfunktionsteknisk plast og gummi, stærk holdbarhed.
Lav friktion: Optimeret design reducerer køremodstanden og forbedrer effektiviteten.
Fremragende tætning: Speciel tætning af læbe -design, velegnet til ondartede medier såsom cementopslæmning.
Kompakt struktur: Lille rumdesign, let installation og vedligeholdelse.
Gælder for barske arbejdsforhold: designet til medier som mudder og cementopslæmning med stabil ydeevne.
Applikationsscenarier:
Olieudforskningsudstyr såsom stempletpumper, mudderpumper, skrueboringer, borerigge osv.
Konstruktionsmaskiner og udstyr såsom betonblandingsstationer.
Andre hydrauliske frem- og tilbagegående og roterende tætninger, der kræver slidstyrke og modstand mod ondartede medier.
Tekniske fordele:
Speciel læbe- og tykkelsesoptimeringsdesign for at tilpasse sig ekstreme arbejdsvilkår.
Nem installation, lave vedligeholdelsesomkostninger og lang levetid.
Gælder for hårde miljøer med høj slid og høj forurening.
Forslag til brug:
Når det bruges til muddermedier, anbefales det at fedt og smøre mellem to (eller flere) tætninger for at forlænge forseglingens levetid.

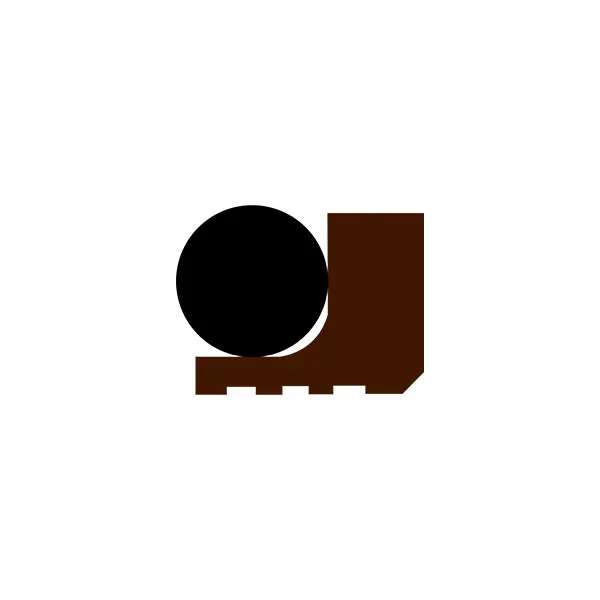

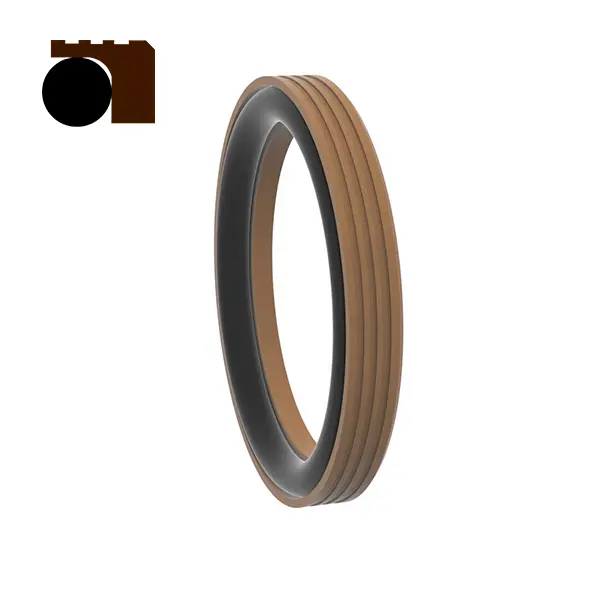

RC2061
Gældende arbejdsvilkår (grænseværdier bør ikke vises på samme tid)
| Tryk (MPA) | Temperatur (℃) | Hastighed (m/s) | Medium | |
| Frem- og tilbagegående bevægelse | Rotationsbevægelse | |||
| ≤100 | -35 ~+100 (matchende O-ring NBR) | ≤6 | ≤2 | Hydraulisk olie, emulsion, vand, mudder, råolie osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
Valg af materiale
1.. De matchende O-ringematerialer kan vælges: R01 nitrilgummi (NBR), R02 Fluororubber (FKM) osv.
2. Forseglingsringmateriale: Standardmateriale PTFE4, andre valgfrie materialer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 osv.
Bestillingseksempel
Ordre Model RC2061-80*91,7*7,6-PTFE4-R01 Model-LAFT-diameter*Groove Diameter*Groove Bredde-materiale-kode

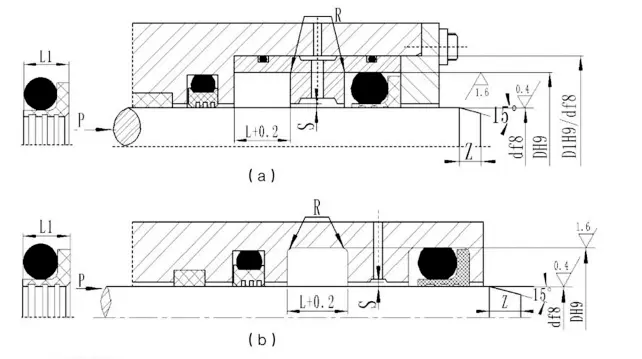

Specifikationer (enhver størrelse inden for parameterområdet er tilgængelig)
| Skaftets diameterområde Standard D F8 RC2061 | Skaftets diameterområde Tung type D F8 RC2061-Z | Groove Diameter D H9 | Groove bredde L+0.2 | Forseglingsbredde L1 | Runde hjørner Rmaks | Radial clearance SMAX | Afskåret Zmin | O-ring tråddiameter | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Bemærk: 1. For skaftdiameter ≤30 mm anbefales åben rille.
2. For roterende tætning anbefales overfladenhårdheden af den roterende skaft at være HRC ≥58.
3. For tryk på over 30MPa anbefales H8/F8 til ekstruderingsgap.

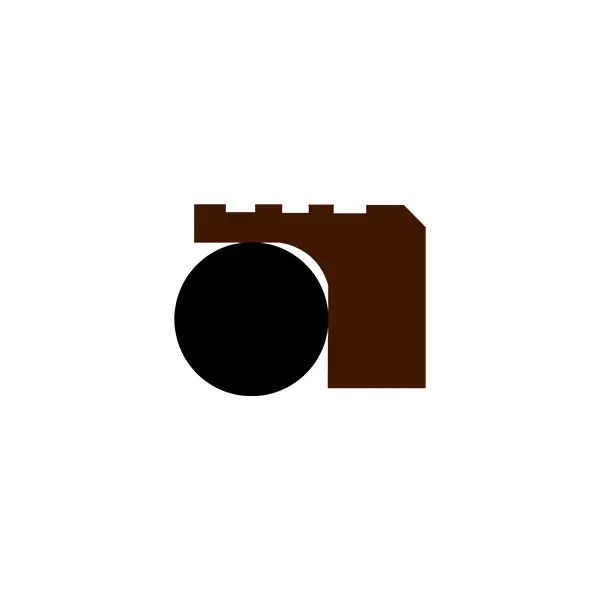

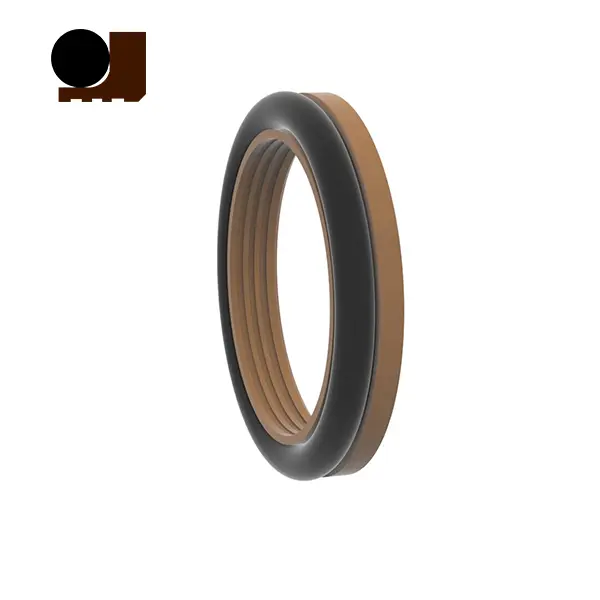

RC2062 Gældende arbejdsvilkår (grænseværdier bør ikke vises på samme tid)
| Tryk (MPA) | Temperatur (℃) | Hastighed (m/s) | Medium | |
| Frem- og tilbagegående bevægelse | Rotationsbevægelse | |||
| ≤100 | -35 ~+100 (matchende O-ring NBR) | ≤6 | ≤2 | Hydraulisk olie, emulsion, vand, mudder, råolie osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
Valg af materiale
1.. De matchende O-ringematerialer kan vælges: R01 nitrilgummi (NBR), R02 Fluororubber (FKM) osv.
2. Forseglingsringmateriale: Standardmateriale PTFE4, andre valgfrie materialer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 osv.
Bestillingseksempel
Ordre Model RC2062-80*68,3*7,6-PTFE4-R01 Model-cylindret diameter*Groove Diameter*Groove Bredde-Material Code

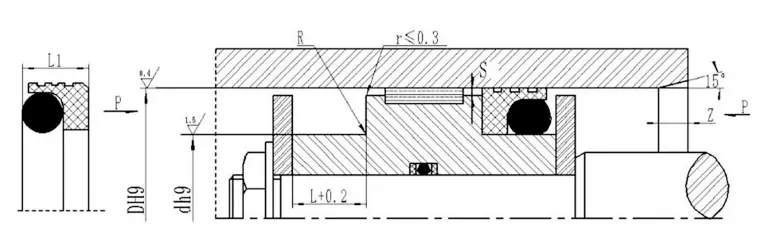

Specifikationer (enhver størrelse inden for parameterområdet er tilgængelig)
| Blændeområde Standardtype D H9 RC2062 | Blændeområde Tung type D H9 RC2062-Z | Groove Diameter D H9 | Groove bredde L+0.2 | Tætningsbredde L1 | Round Corners Rmaks | Radial clearance smaks | Afskåret Zmin | O-ring tråddiameter | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Bemærk: 1. For cylinderdiameter ≤ 30 mm anbefales det at bruge åben rille.
2. For tryk på over 30MPa anbefales det at bruge H8/F8 til ekstruderingsgap.
