Rotariske sæler med højt tryk

Som en professionel tætningsproducent giver Ruichen SEALS en række højtydende højtryksrotationsstætninger, der dækker en række tætningskombinationer med forskellige strukturer og materialer, der er egnede til frem- og tilbagegående og roterende bevægelsesforseglingsbehov i hydrauliske, pneumatiske og vandtryksmiljøer. Uanset om det er standard arbejdsvilkår eller specielle arbejdsvilkår, kan vores sæler give pålidelige tætningsløsninger.

Send forespørgsel

Produkt beskrivelse

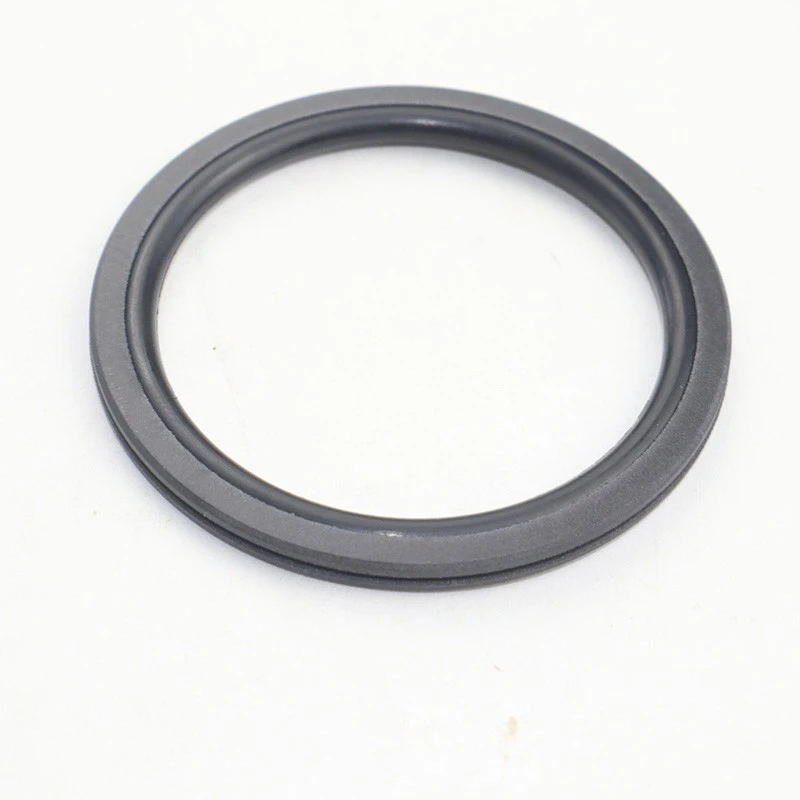

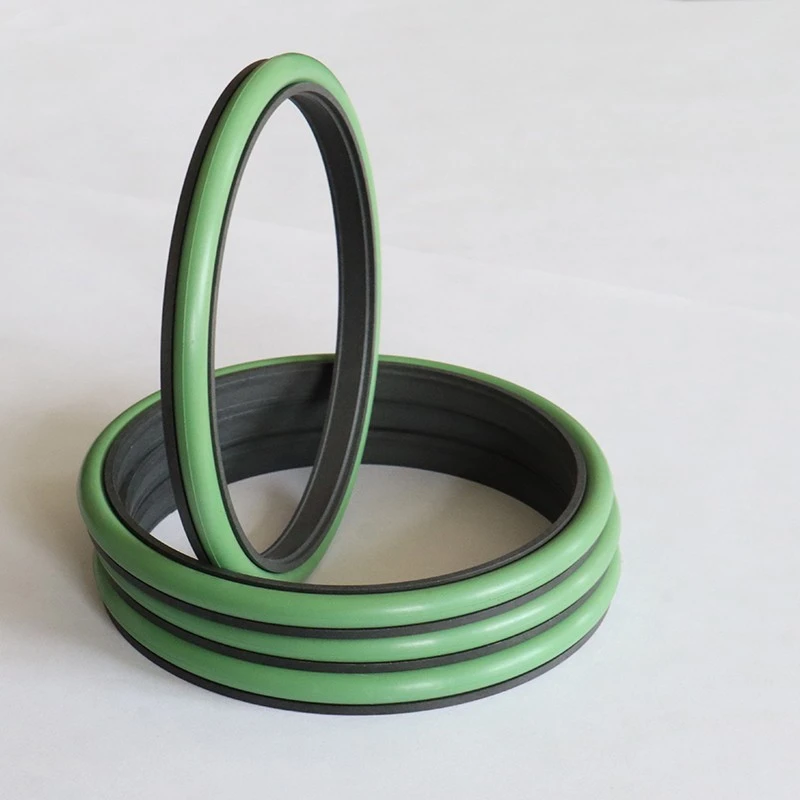

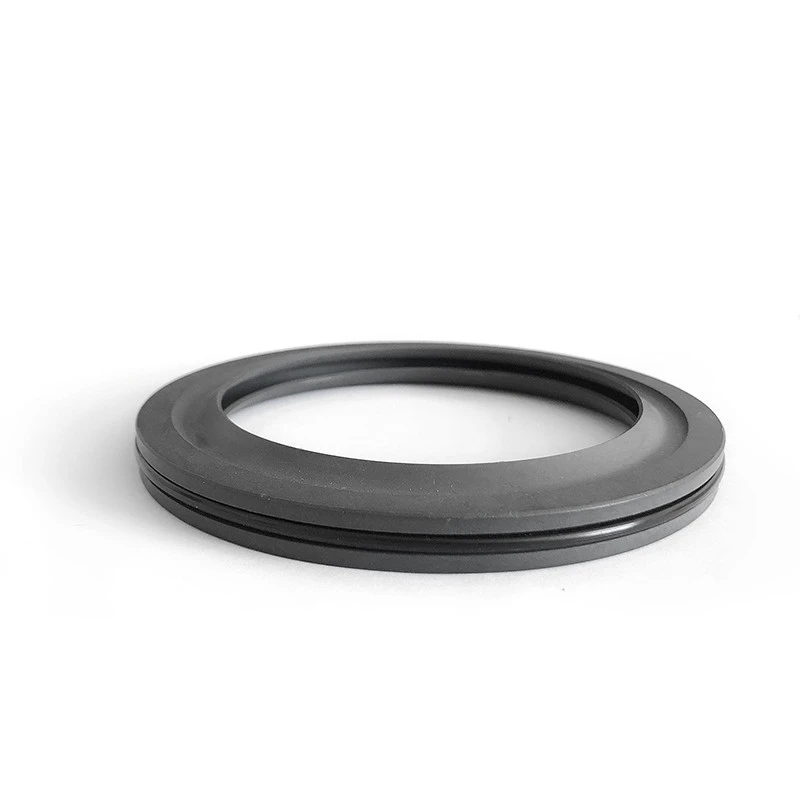

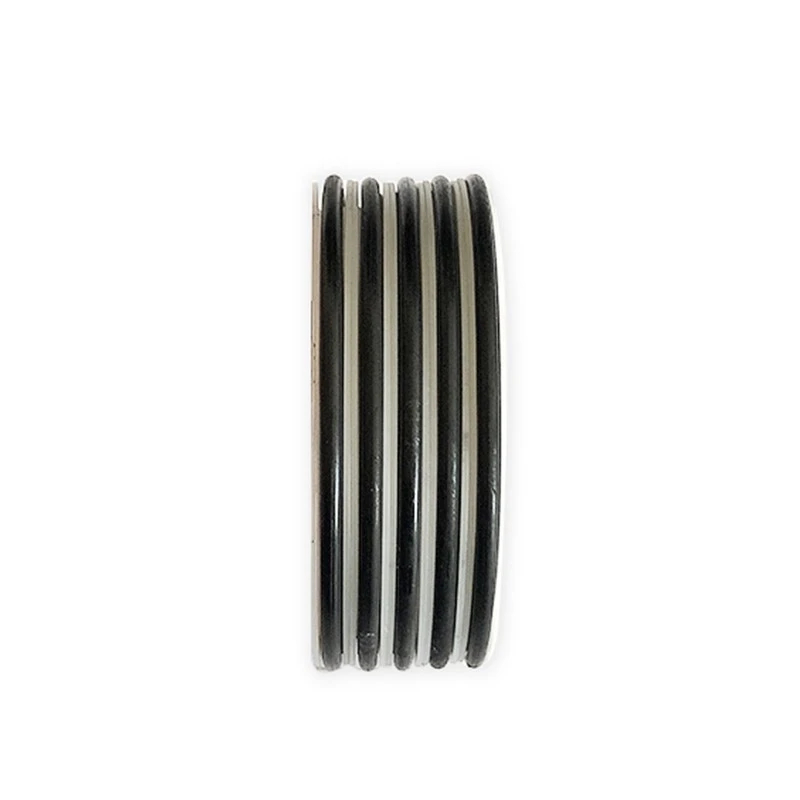

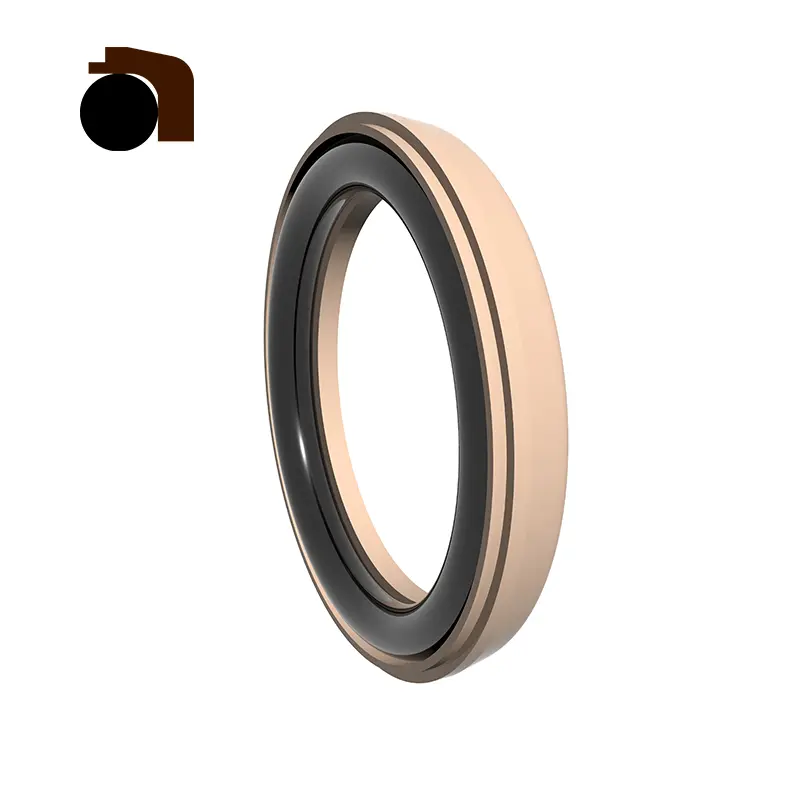

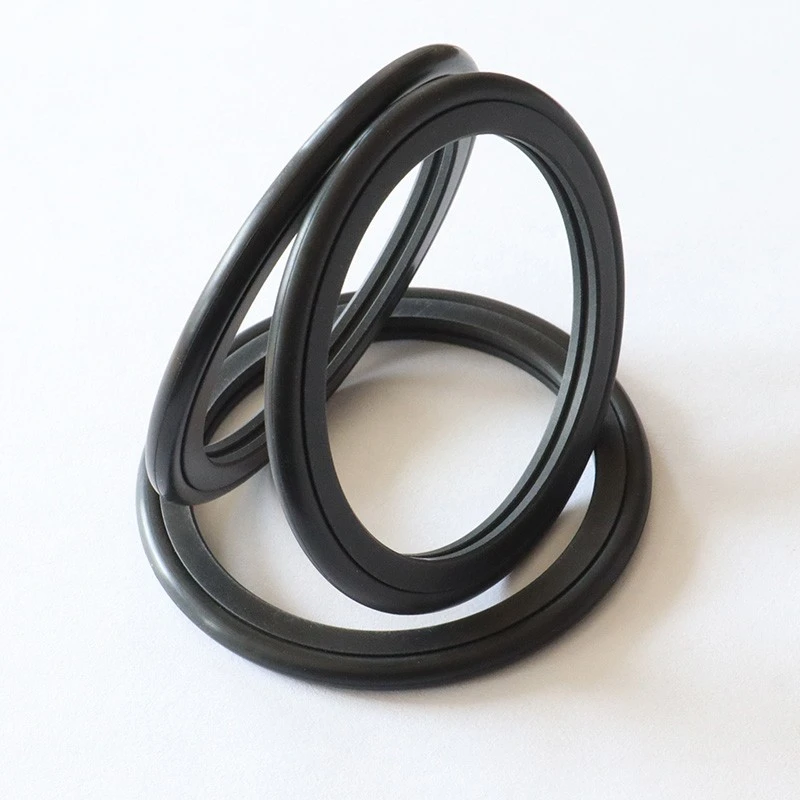

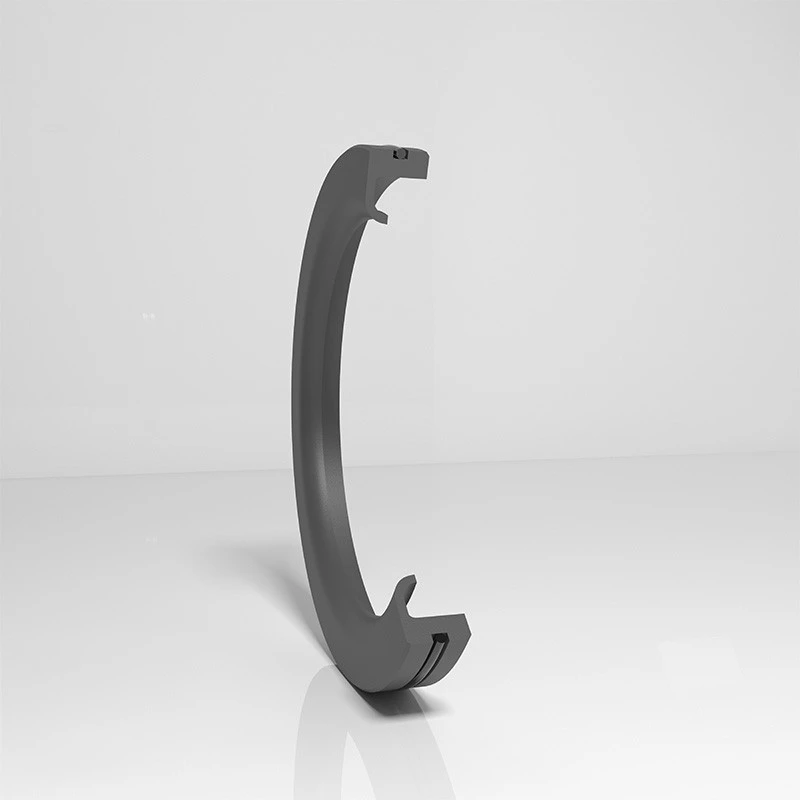

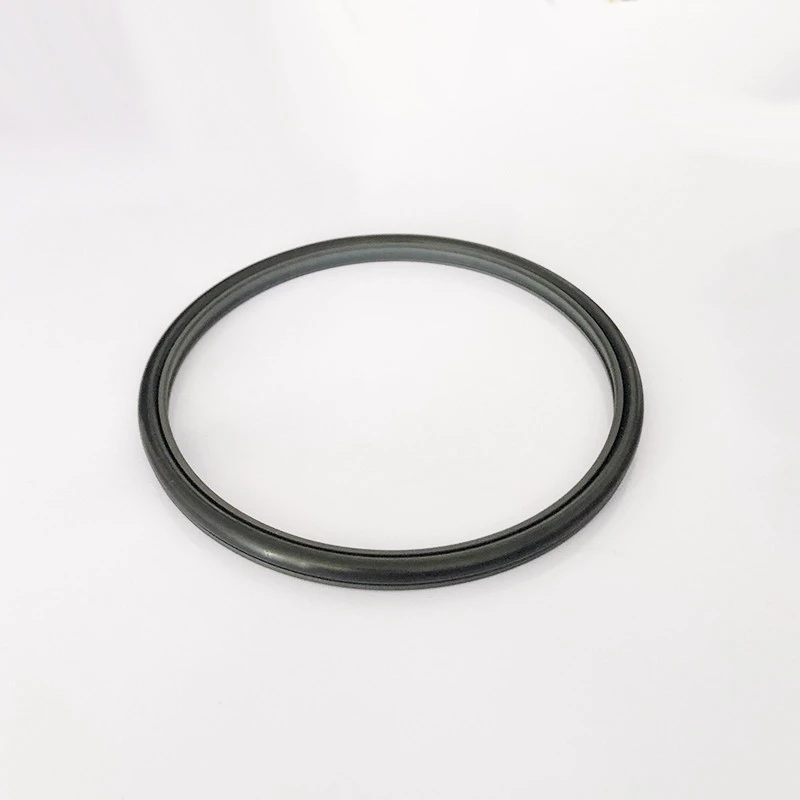

Vores højtryksrotary Seals-serie dækker en række højtydende produkter, herunder RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS og RC2057, som er designet til gensidig og rotær bevægelse i Hydrauliske, PNEUMATIC og vandtrykmiljøer.

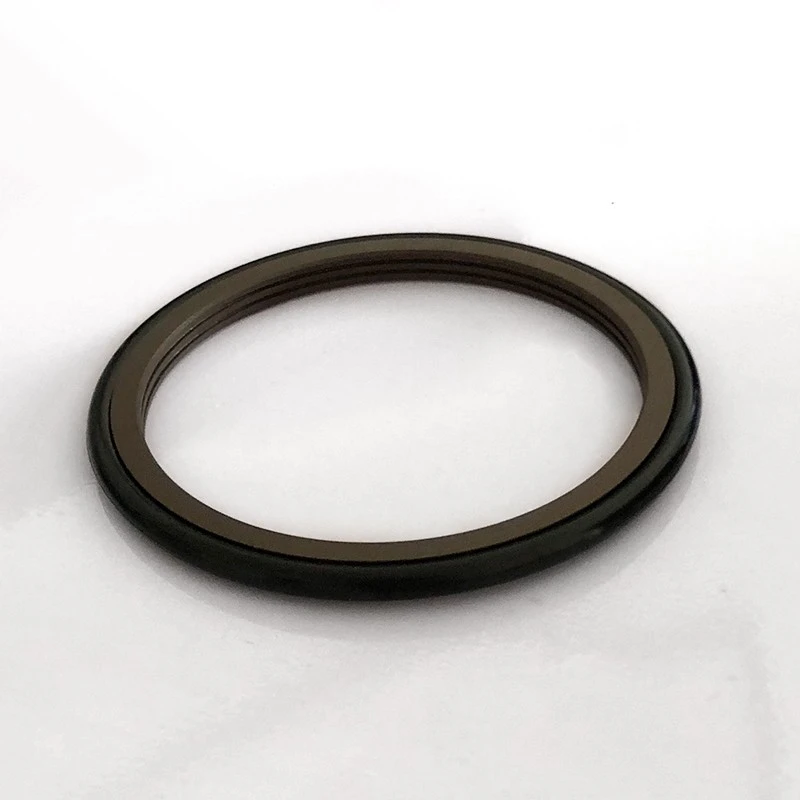

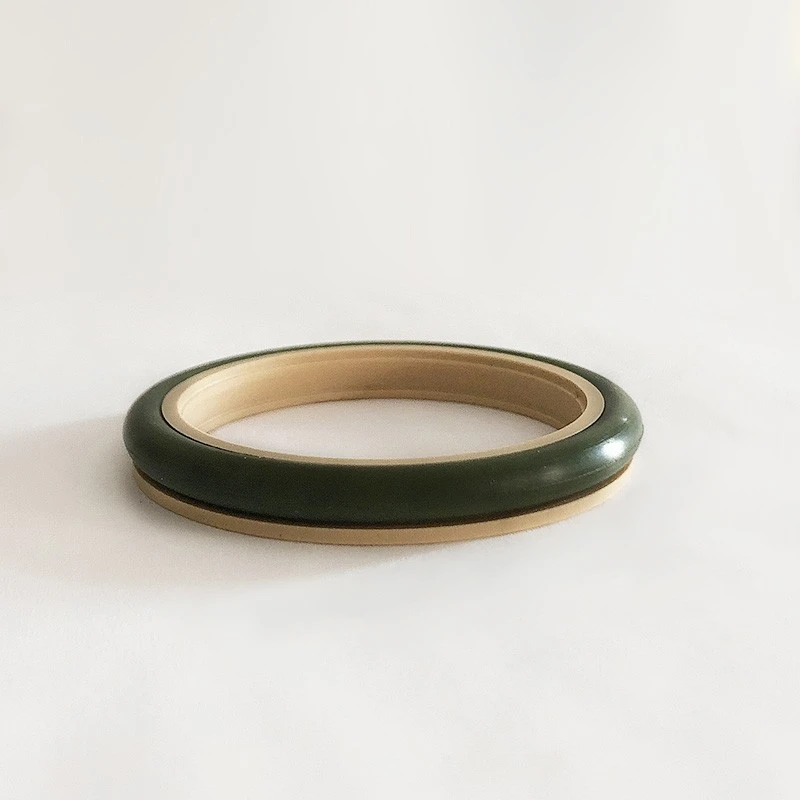

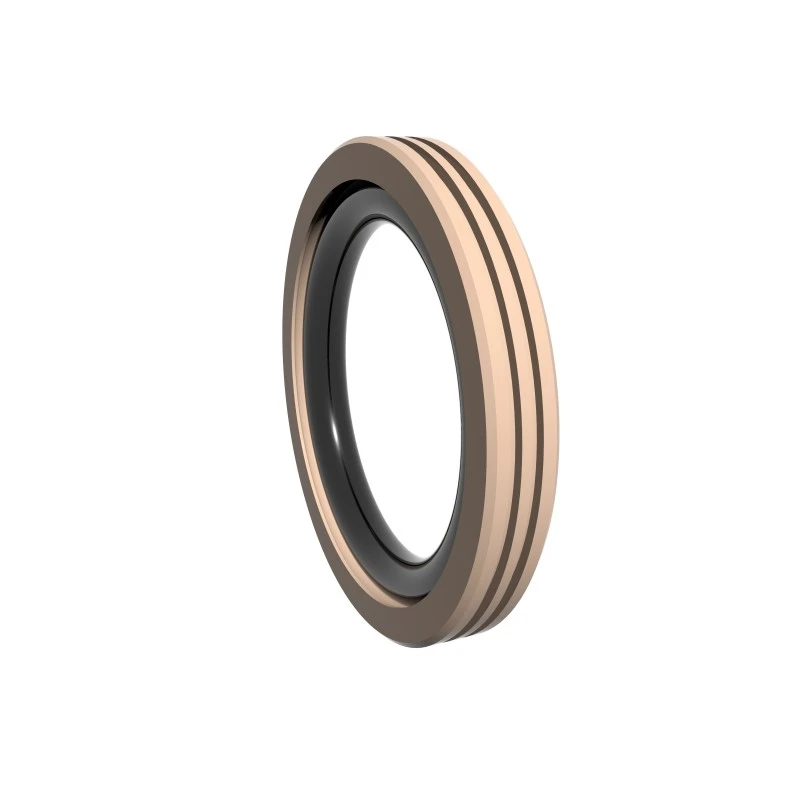

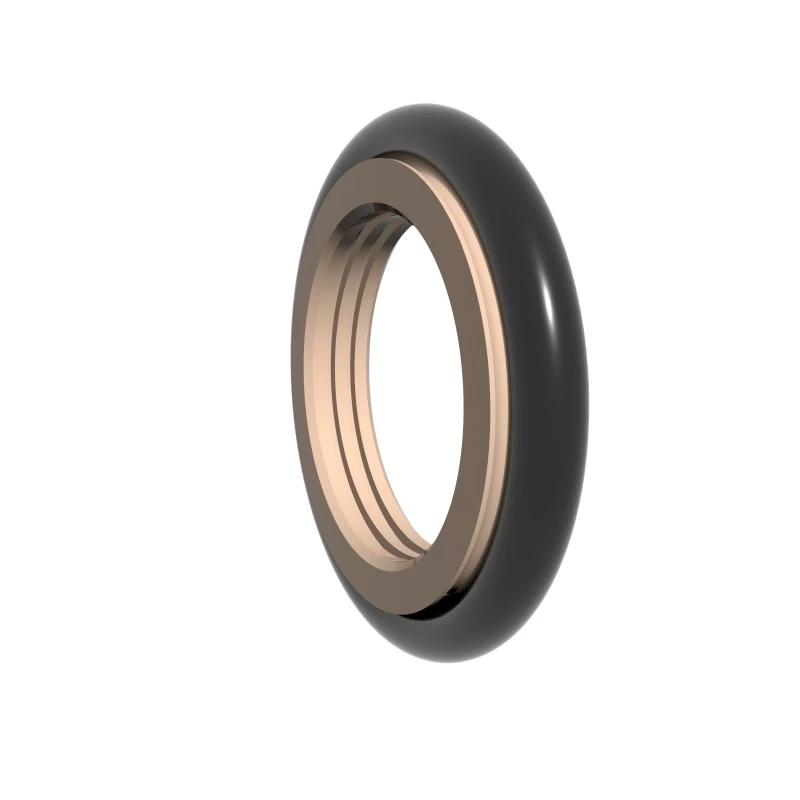

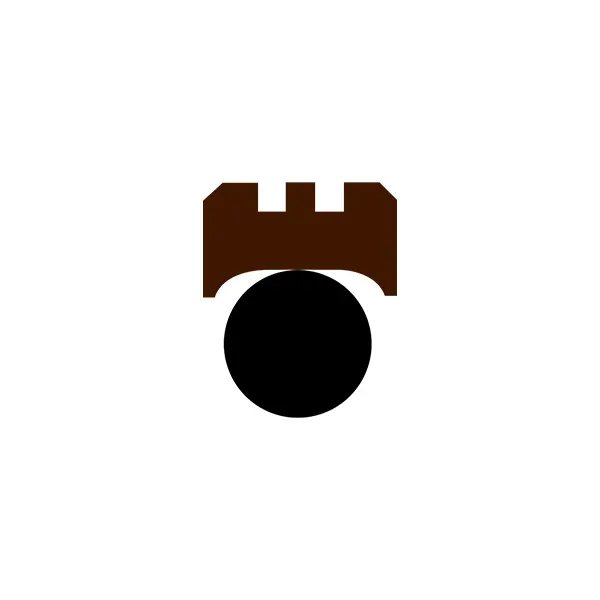

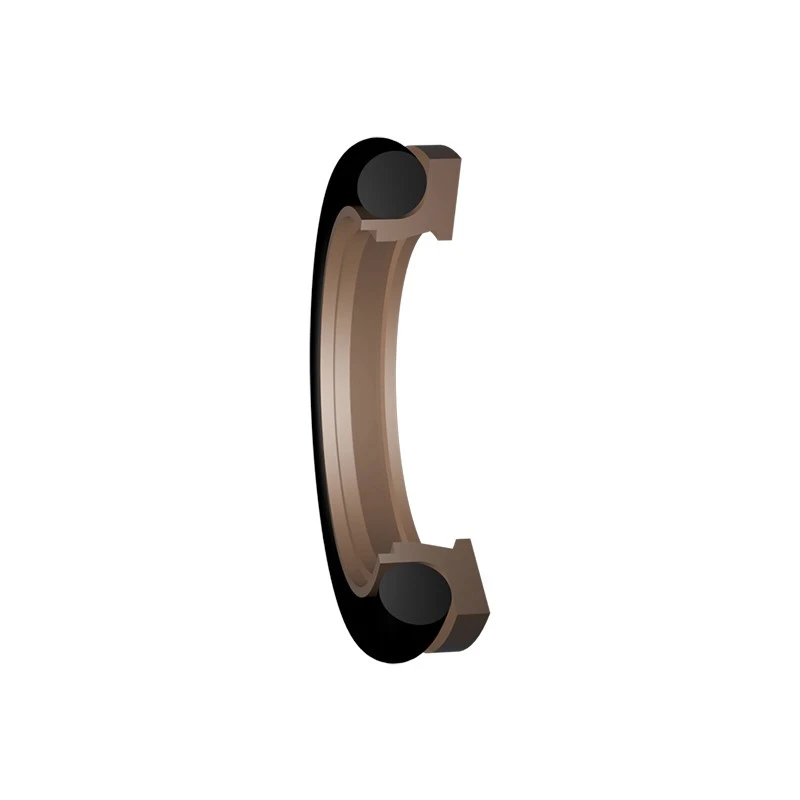

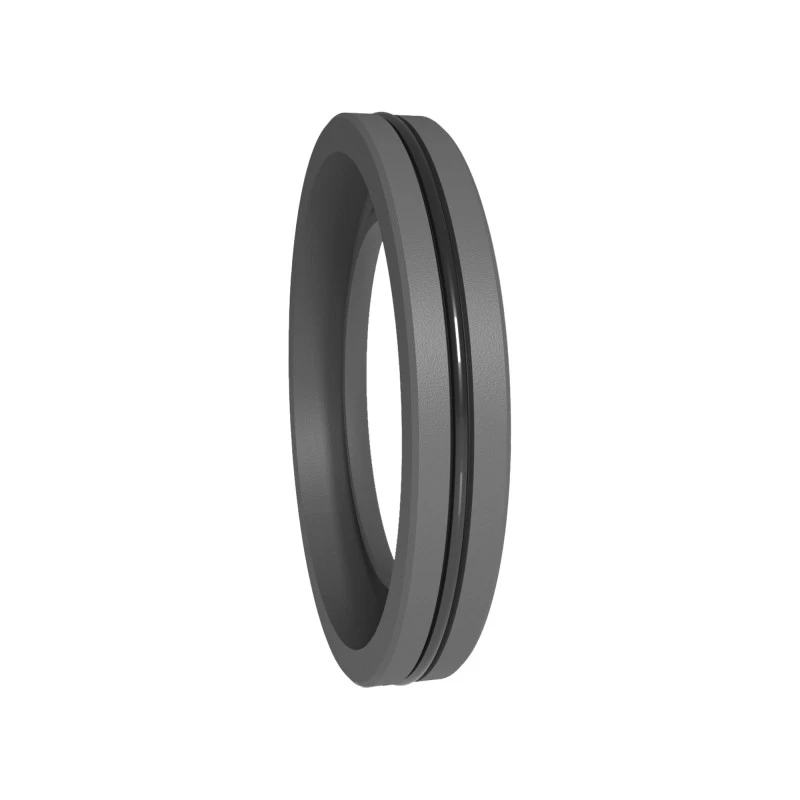

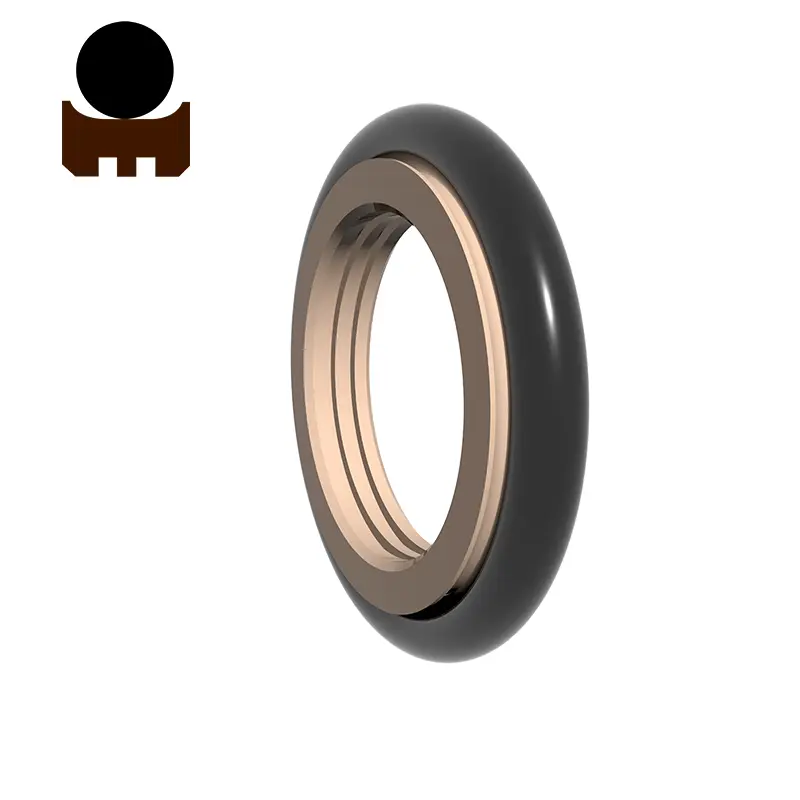

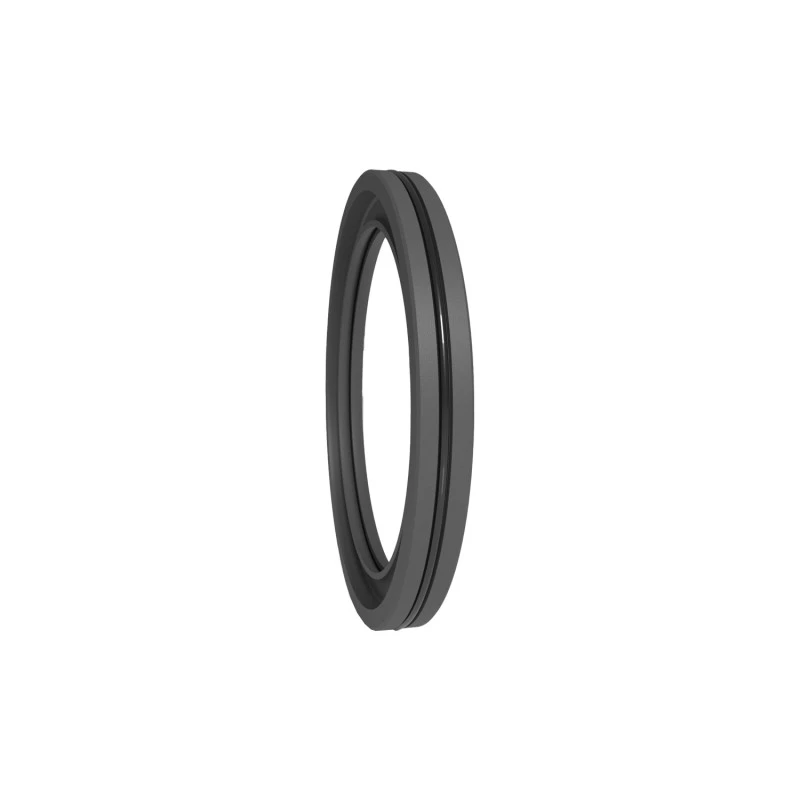

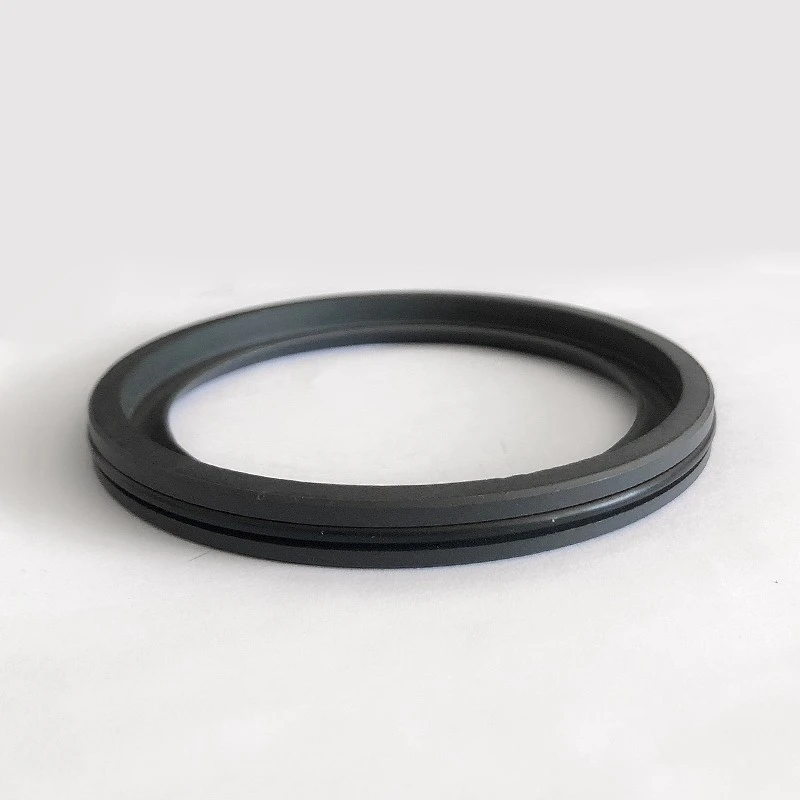

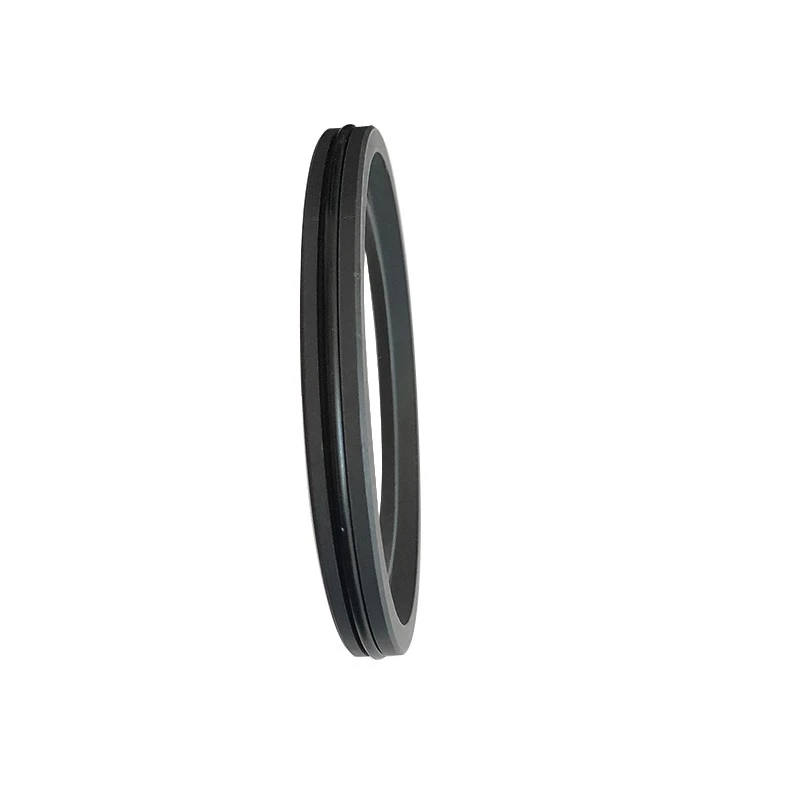

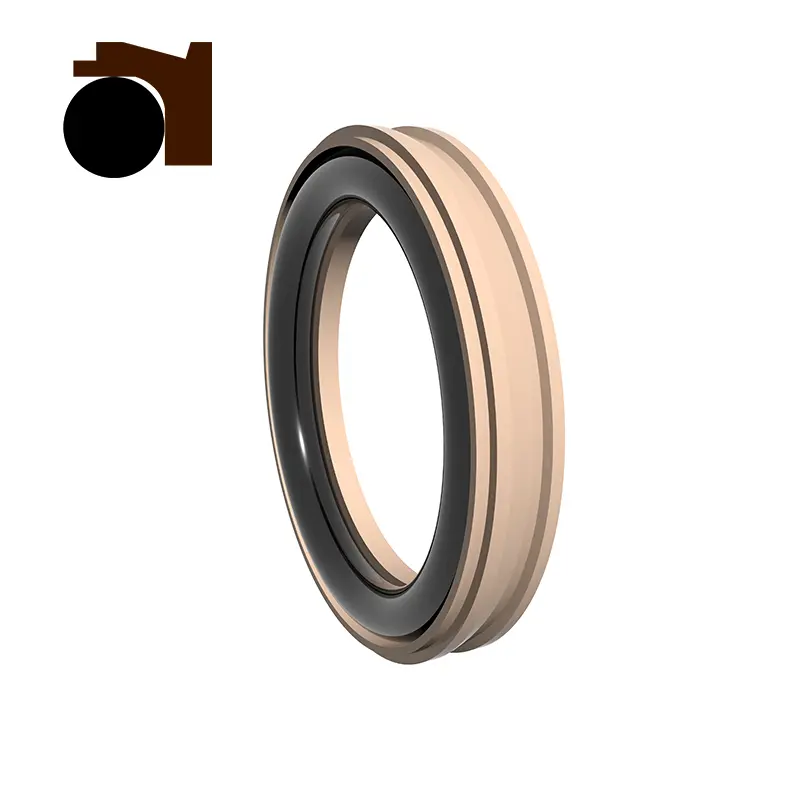

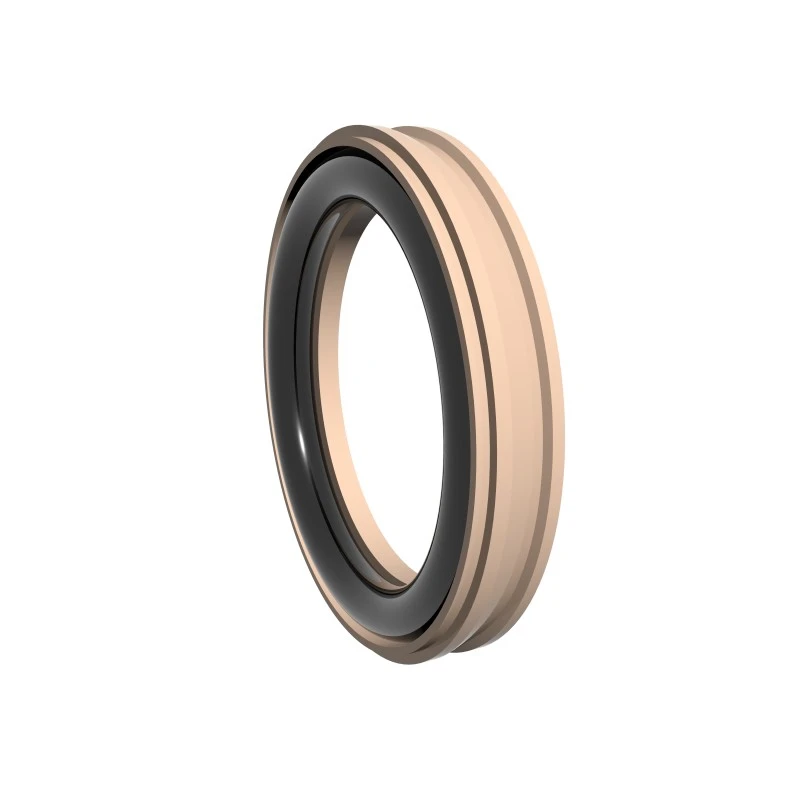

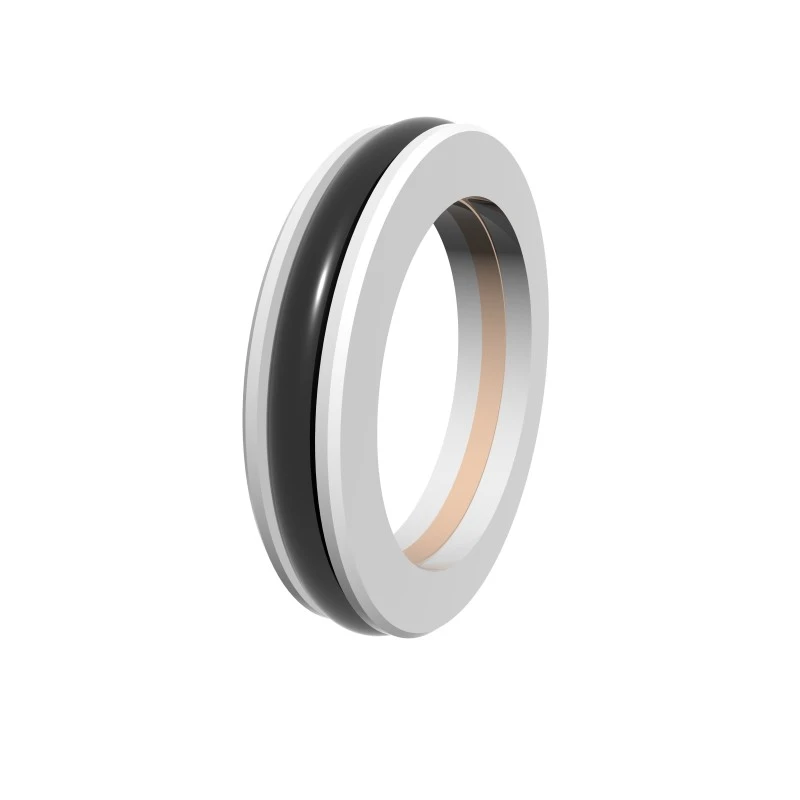

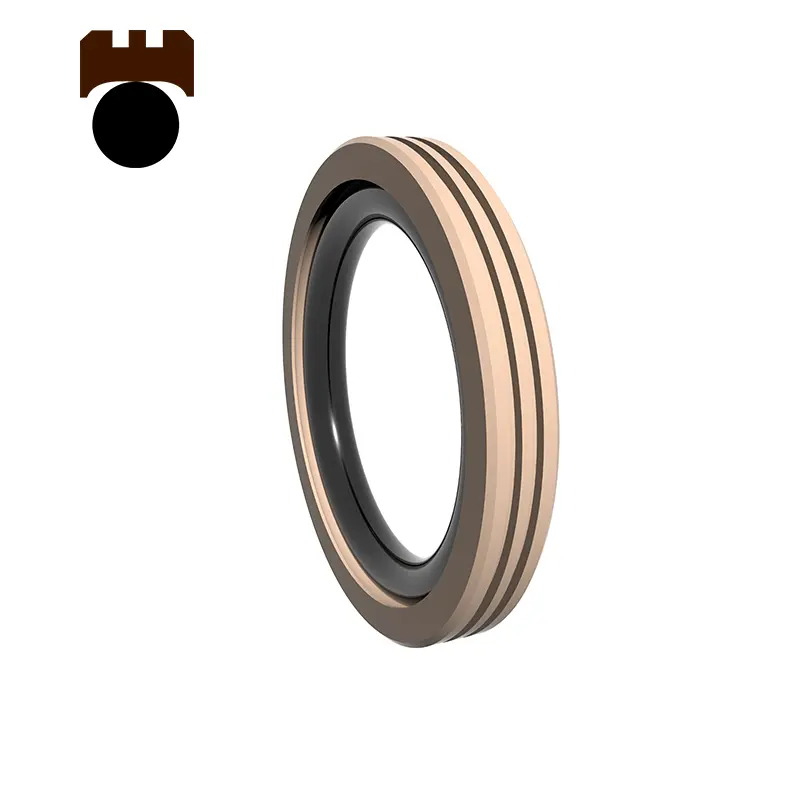

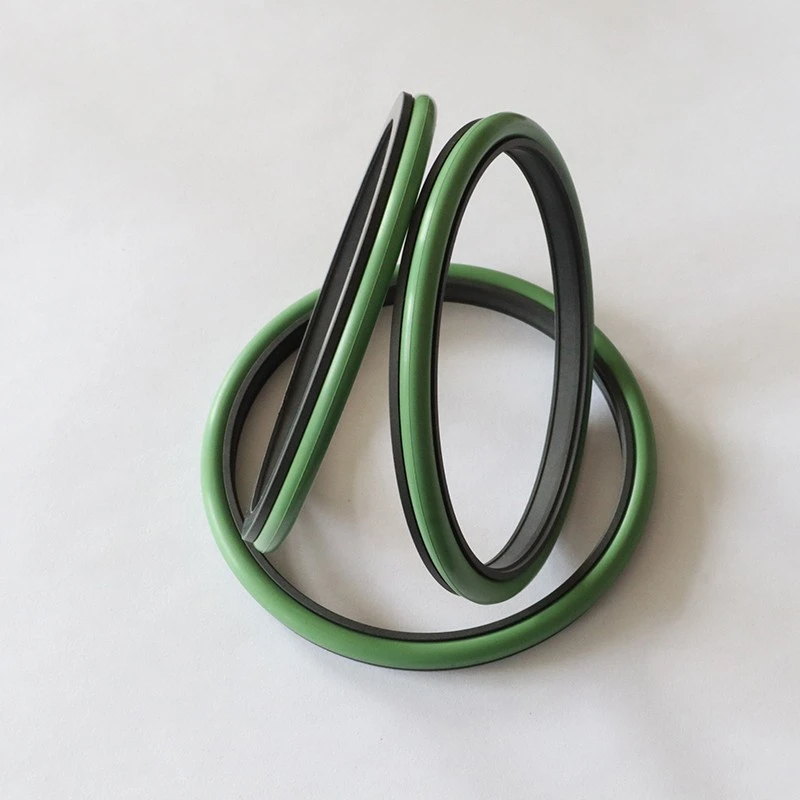

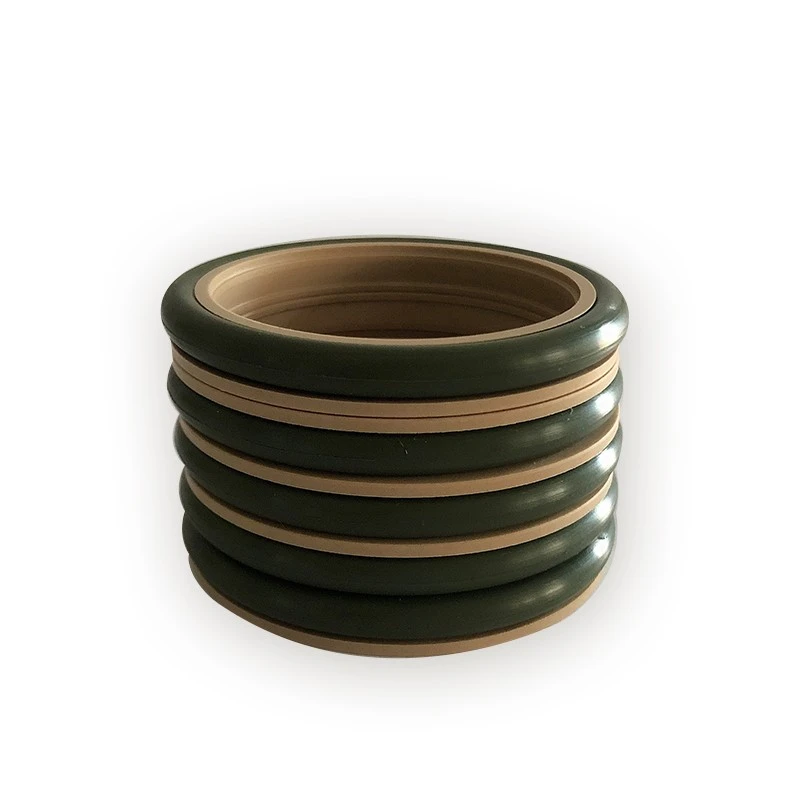

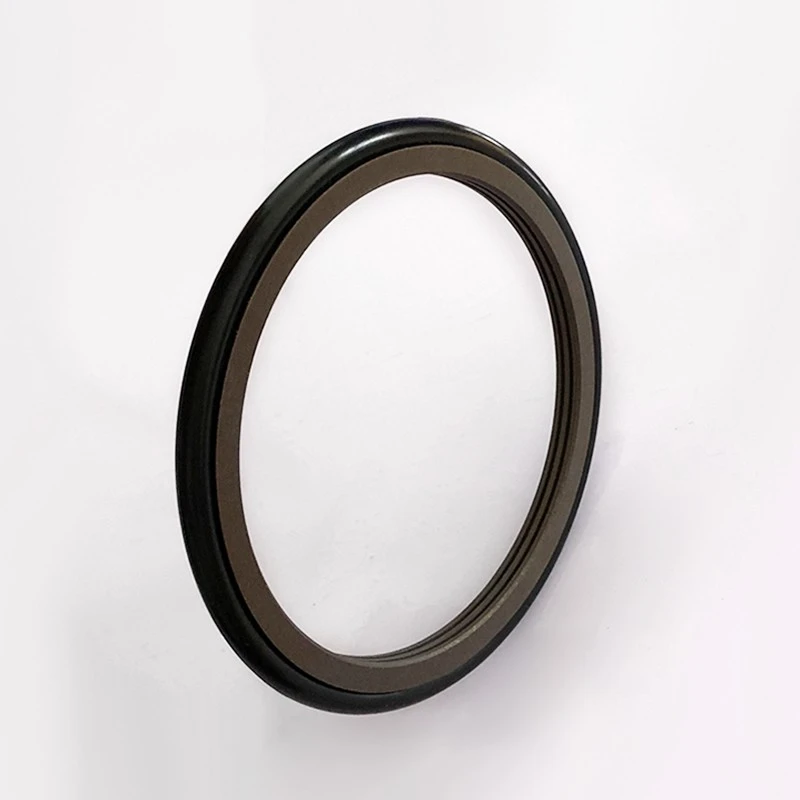

RC2051-serien bruger en kombination af fyldte PTFE-tandede tætningsringe og O-ringe til envejsforsegling. Det har lav friktion og høje tætningsegenskaber og er opdelt i standardtype (RC2051-B) og højhastighedstype (RC2051-G).

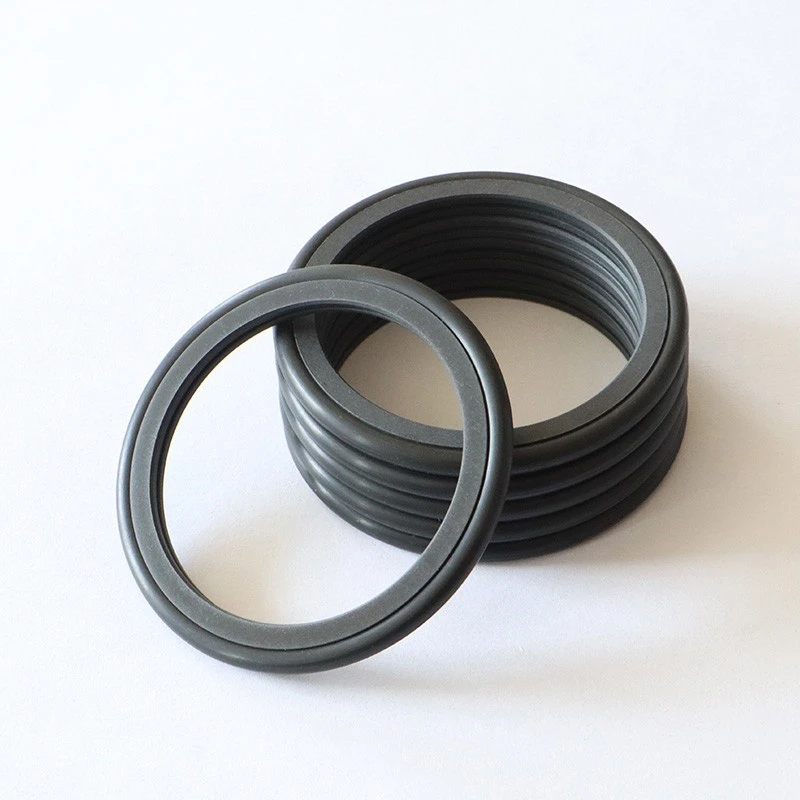

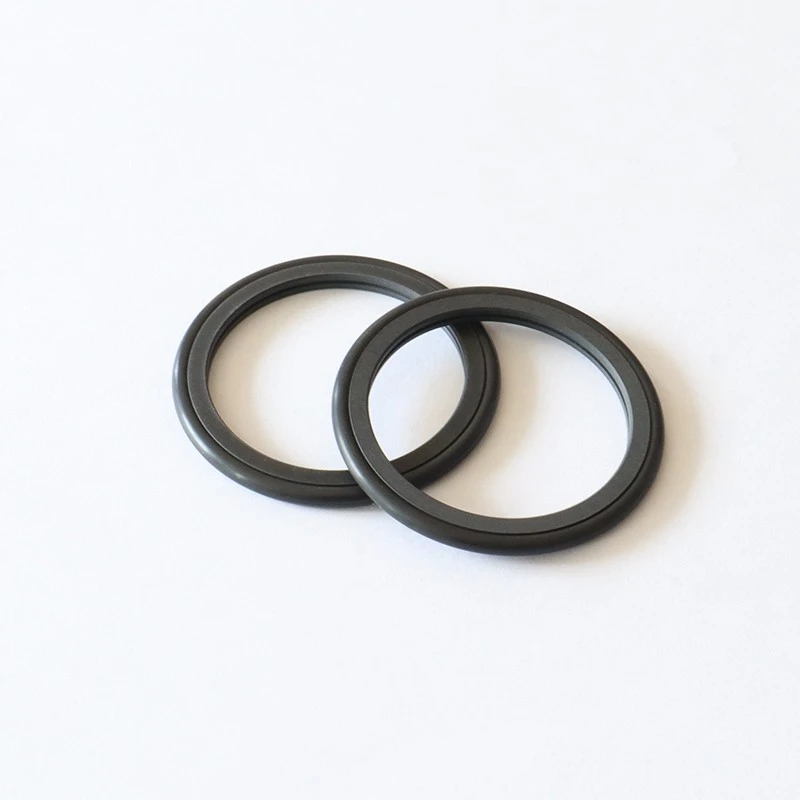

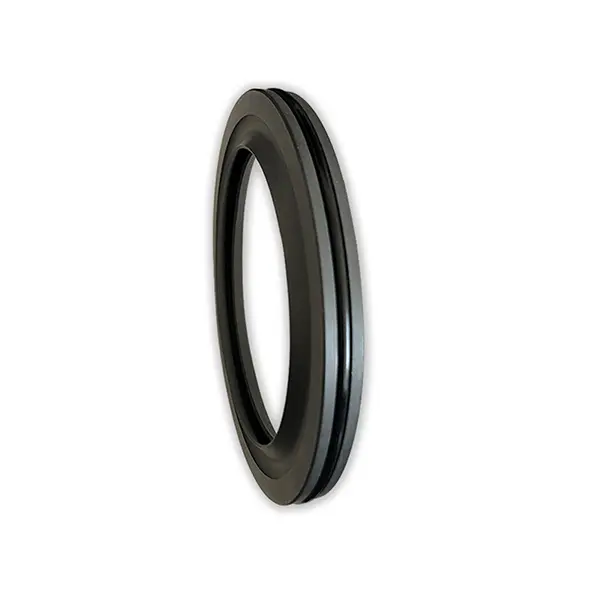

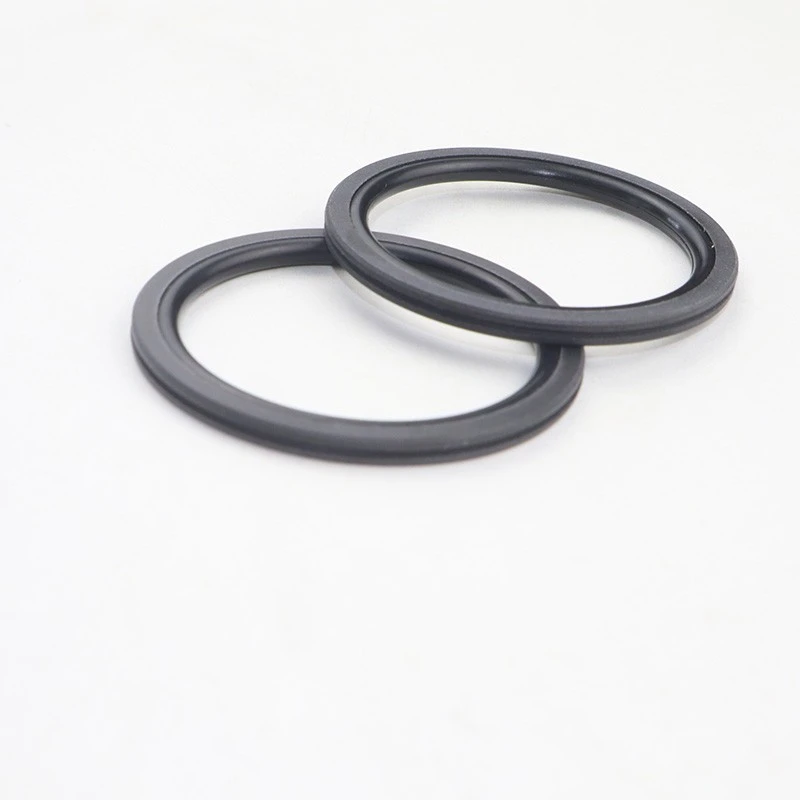

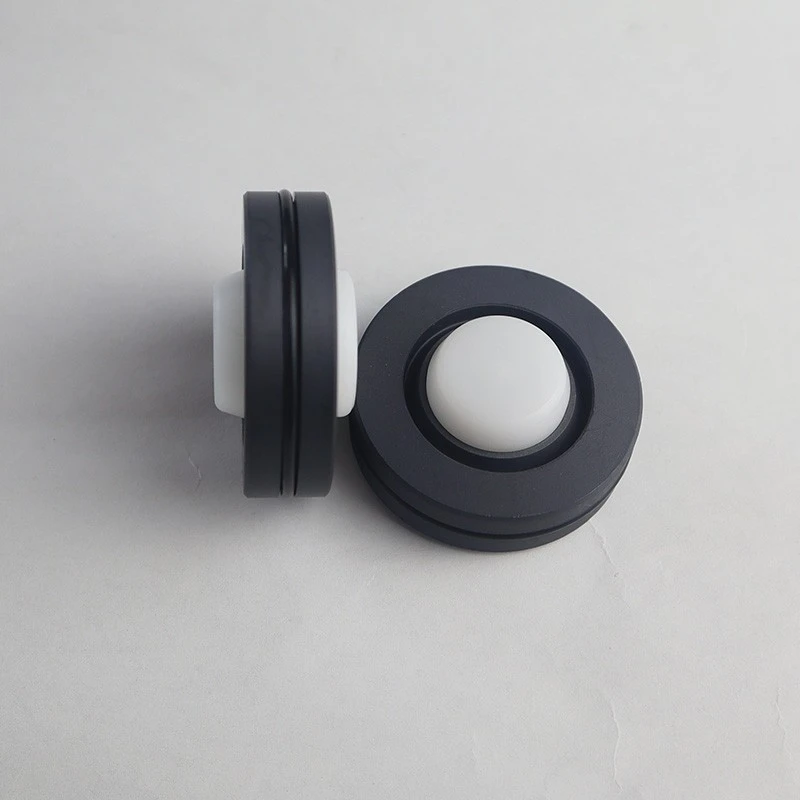

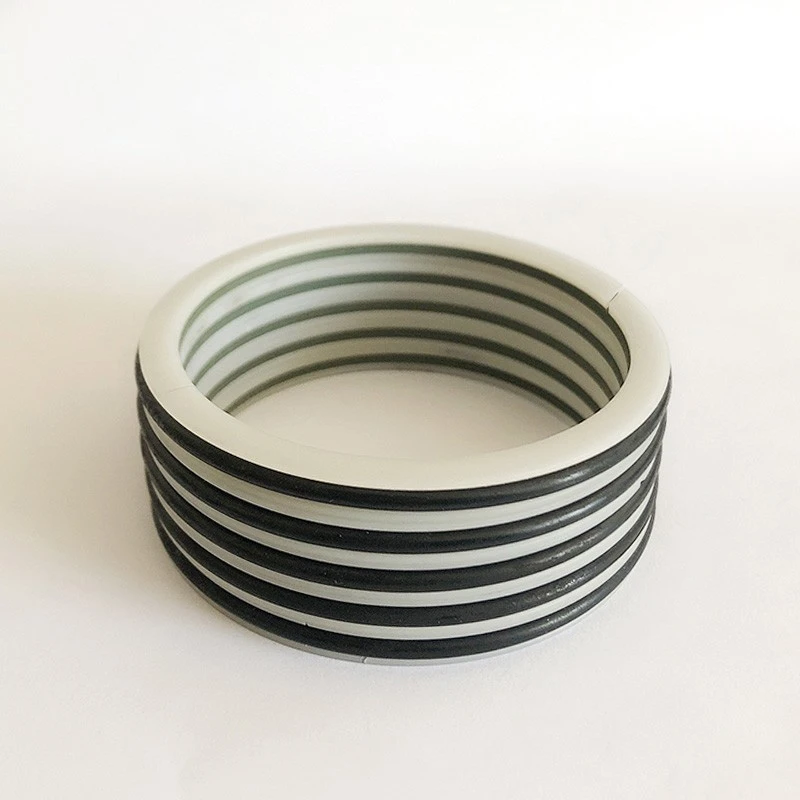

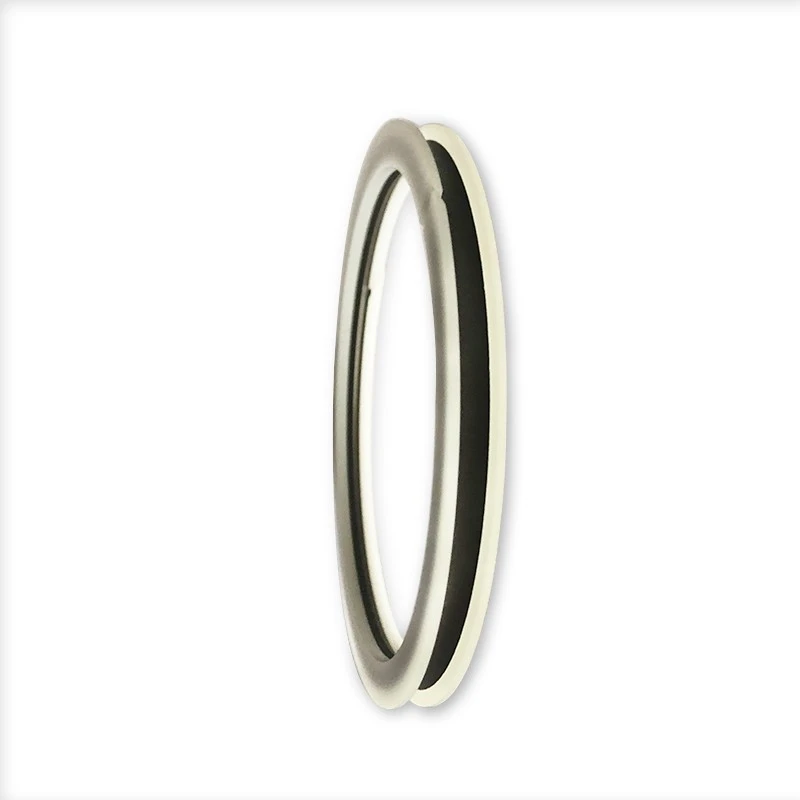

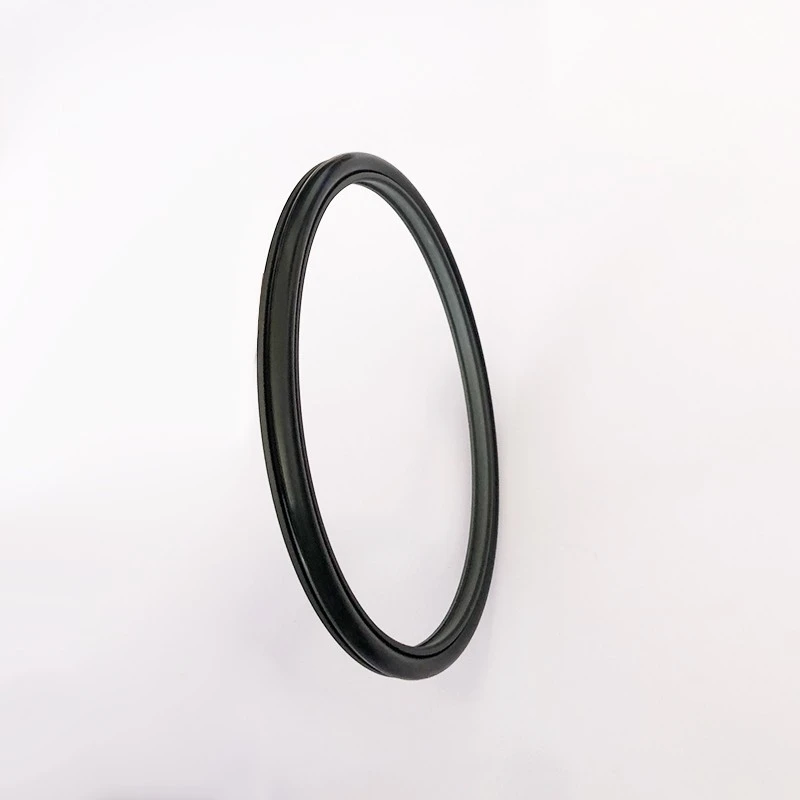

RC2052- og RC2054 -serien er udstyret med firkantede tætningsringe med olieopbevarings riller, som er egnede til hydraulisk roterende tovejsforsegling. Strukturen er kompakt og understøtter vandtryksmiljø.

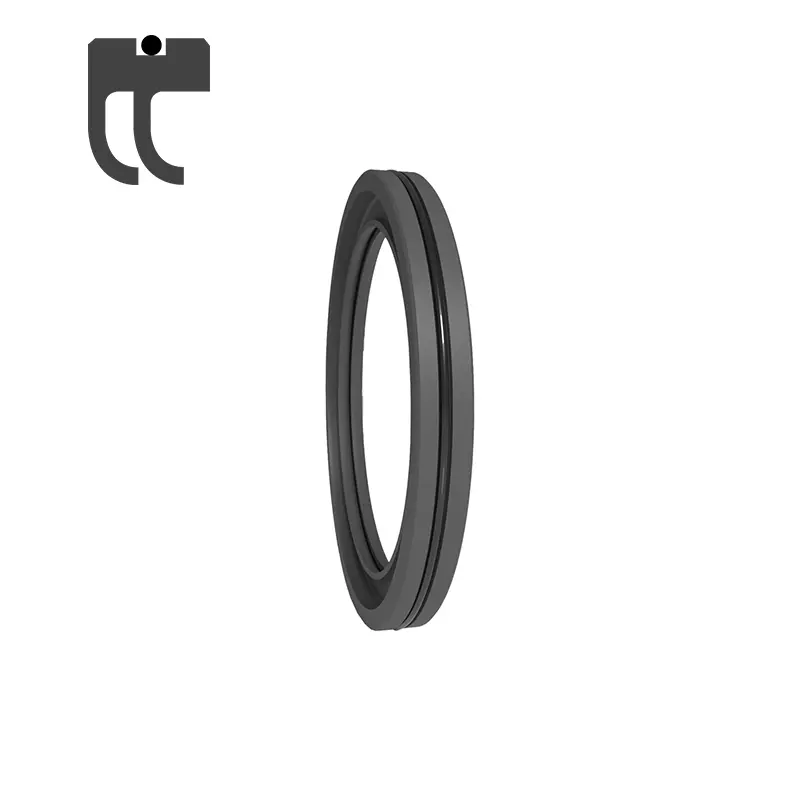

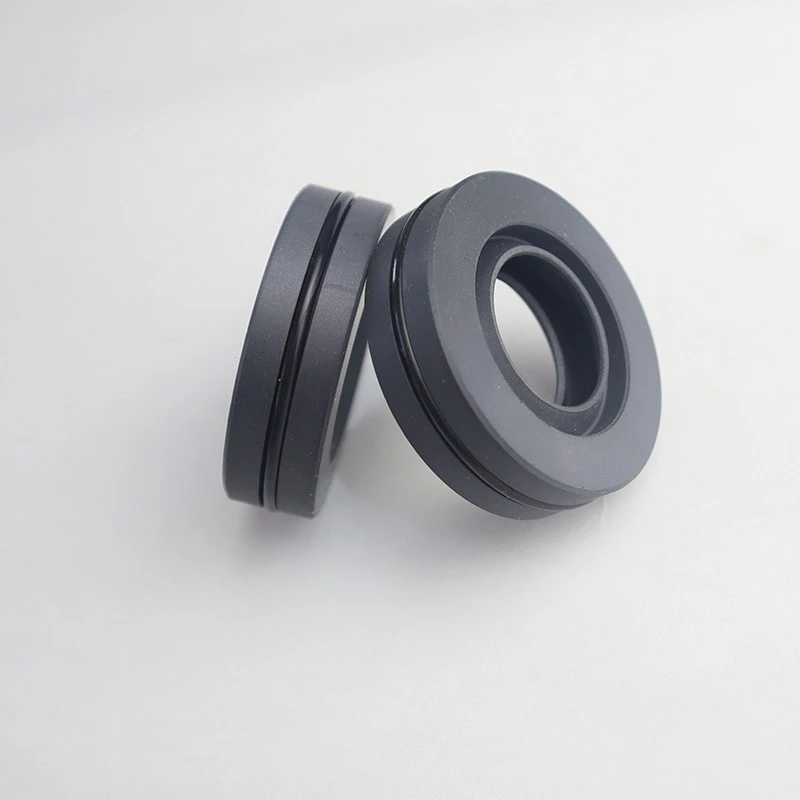

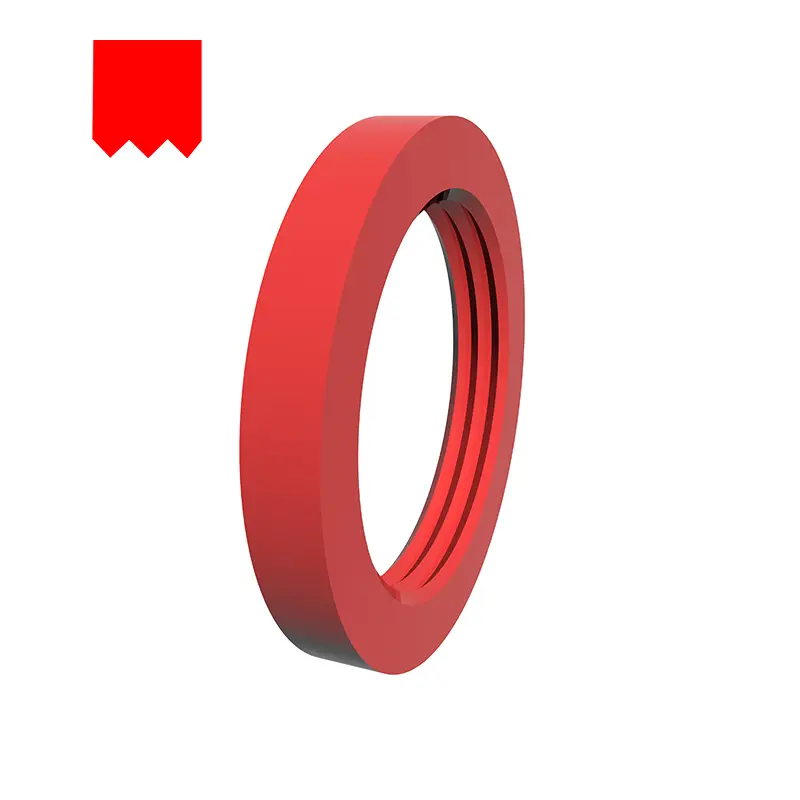

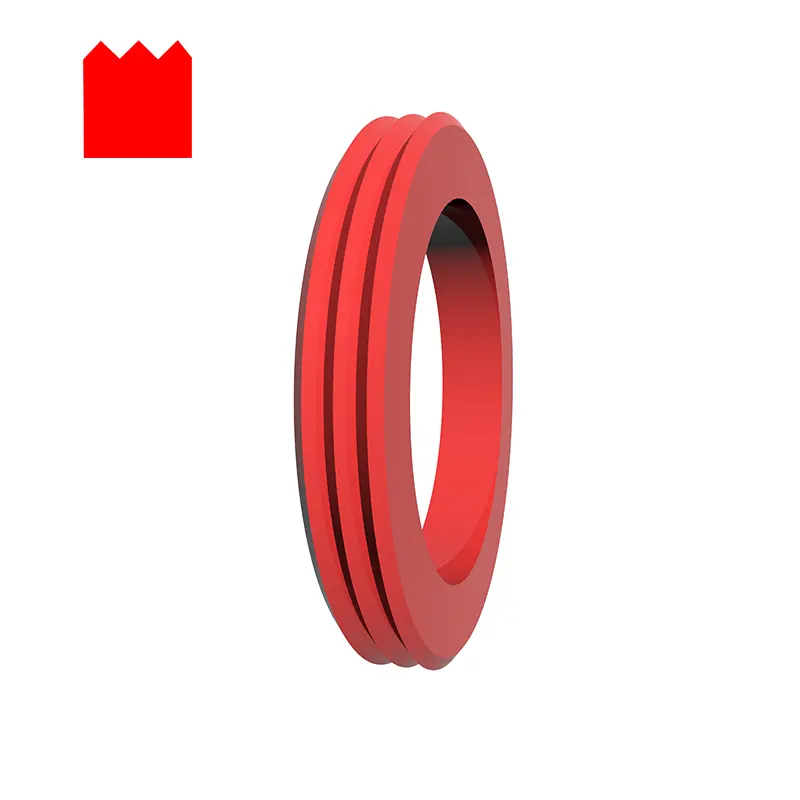

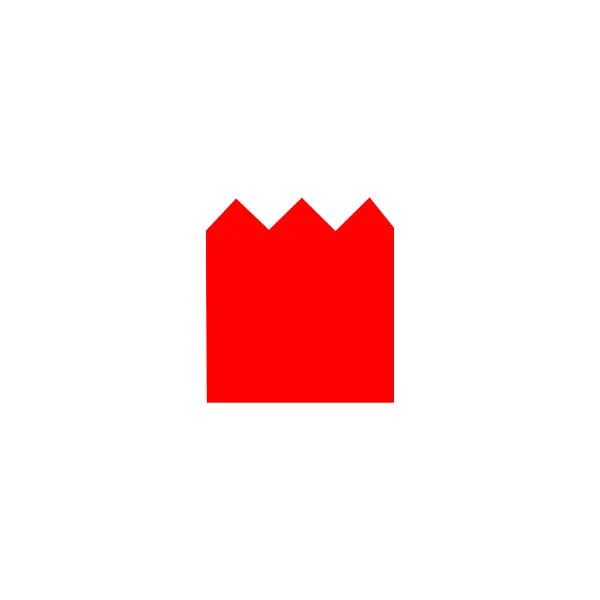

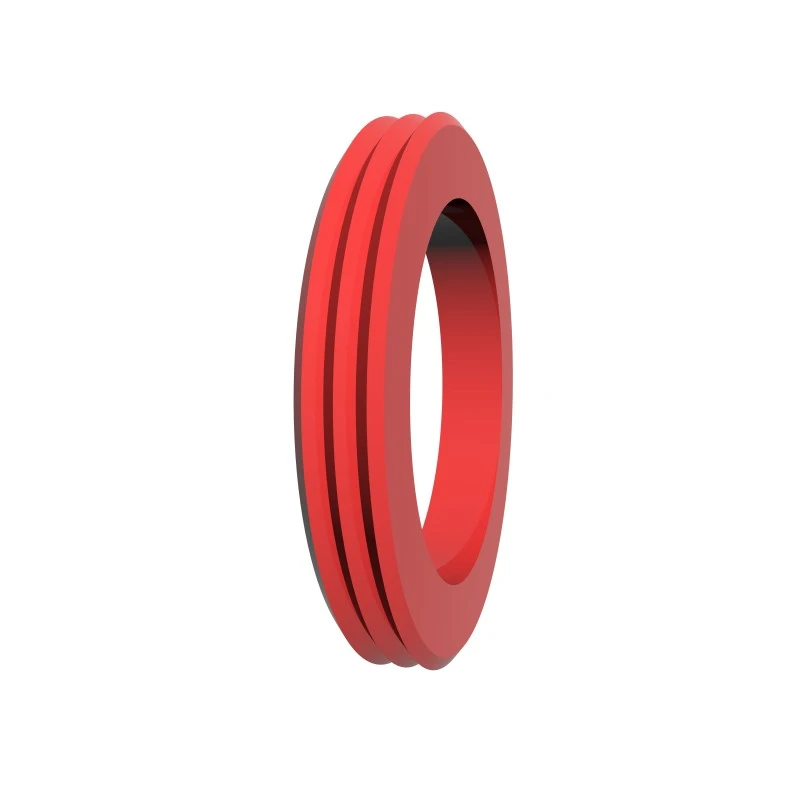

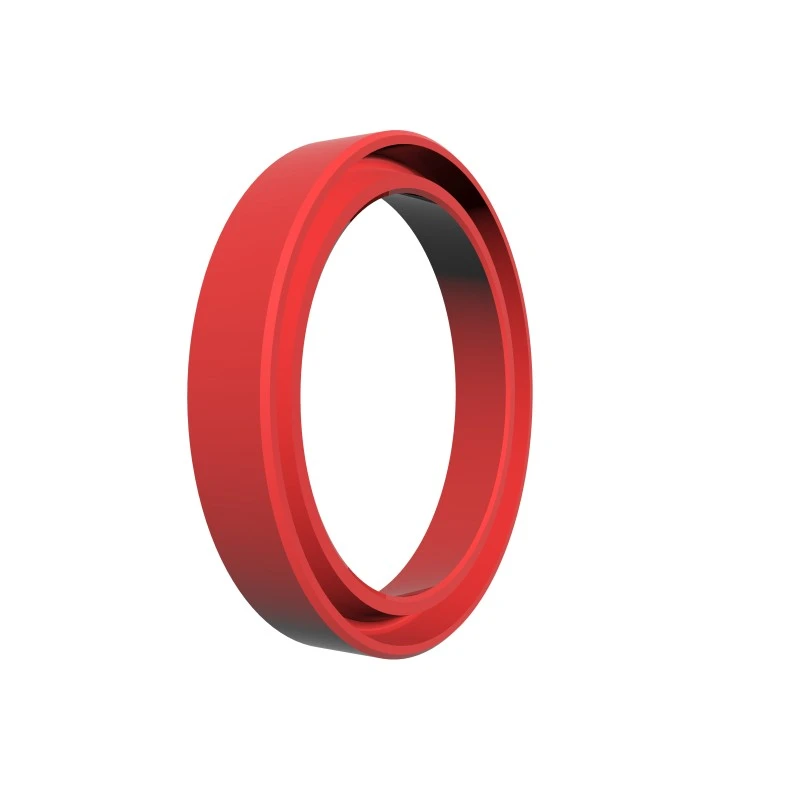

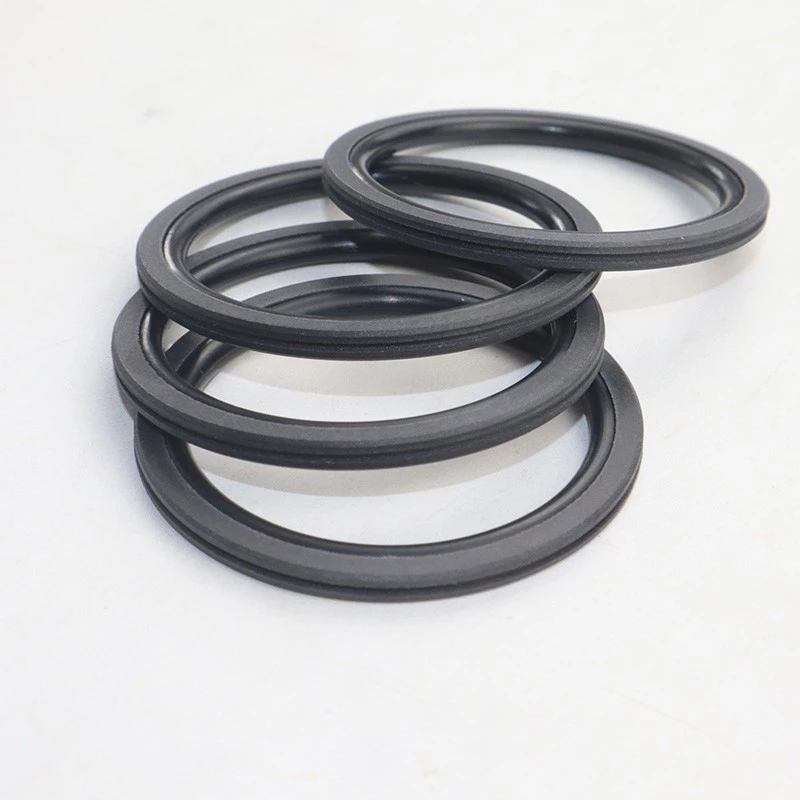

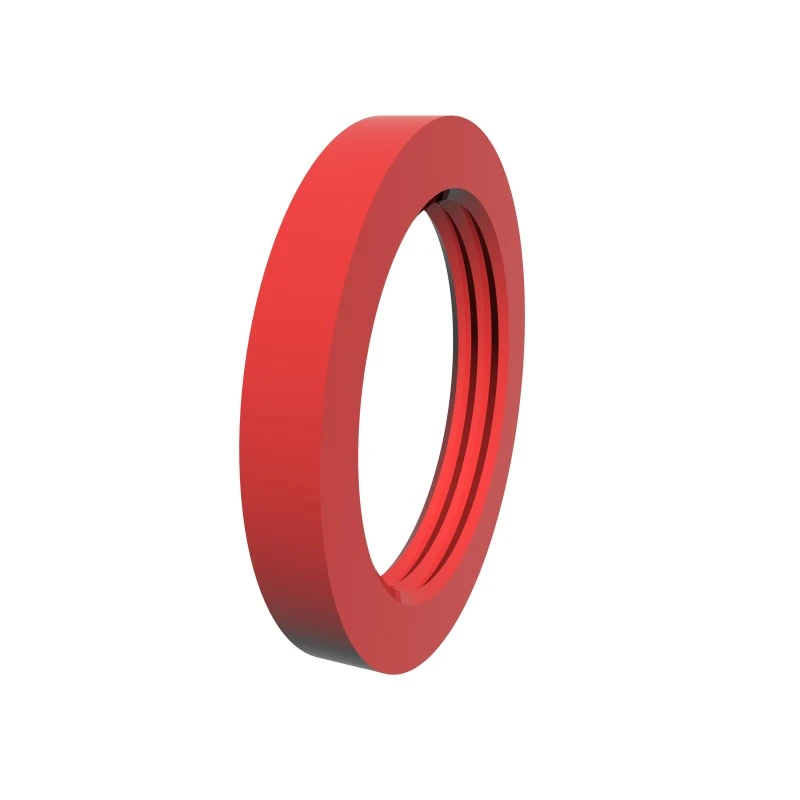

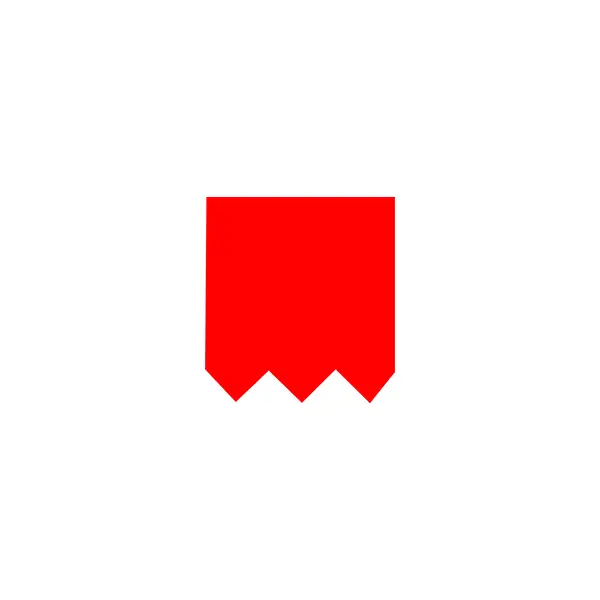

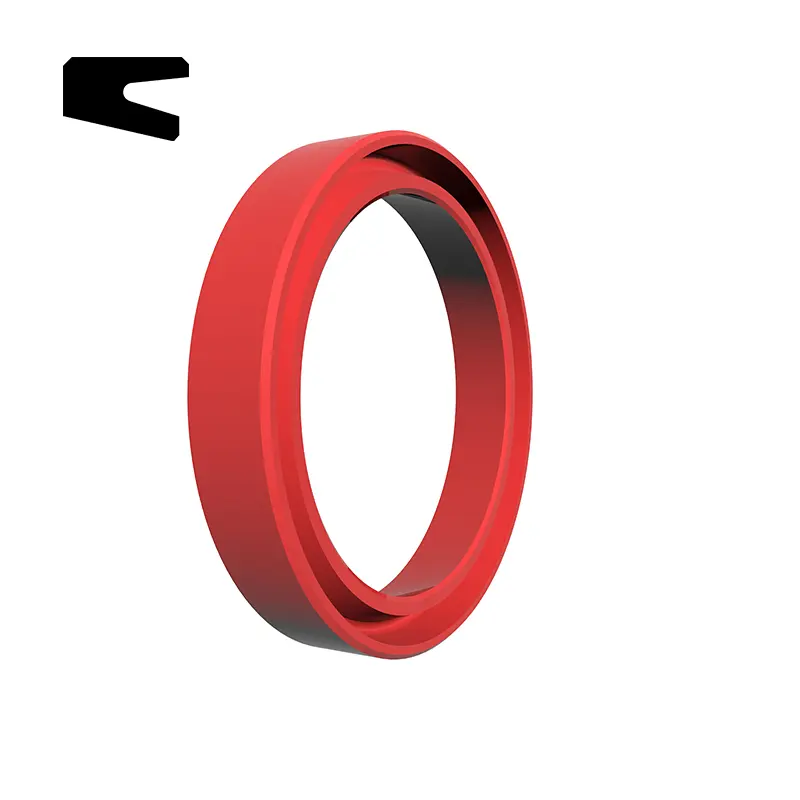

RCX17- og RCX18-serien er lavet af højtydende PU-materialer med tandet tværsnitsdesign til nem installation. De er velegnede til rotationsaksel og rotationshulforsegling, og rillesignet kan udskiftes.

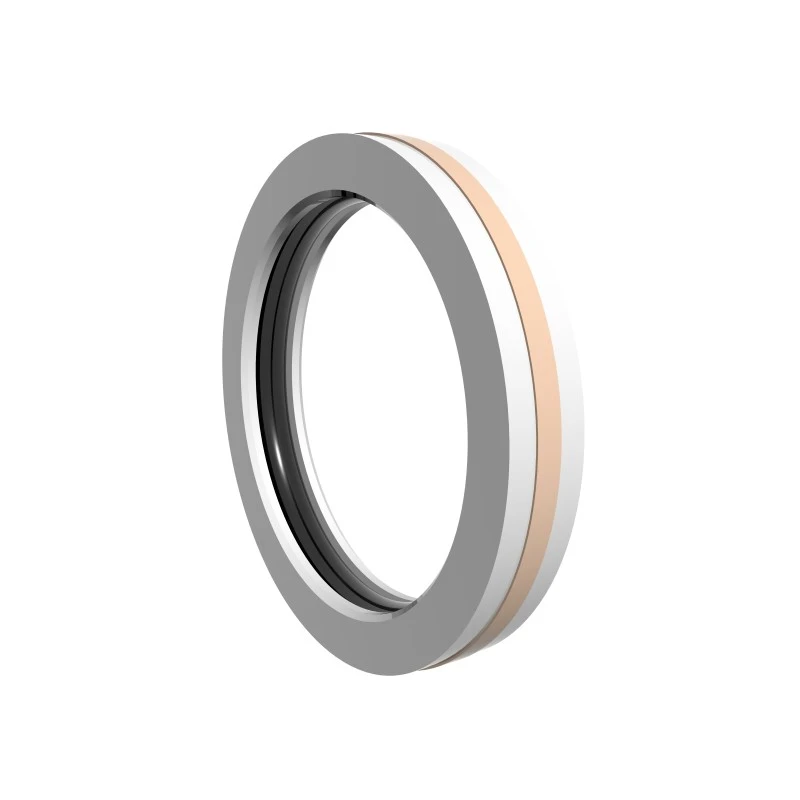

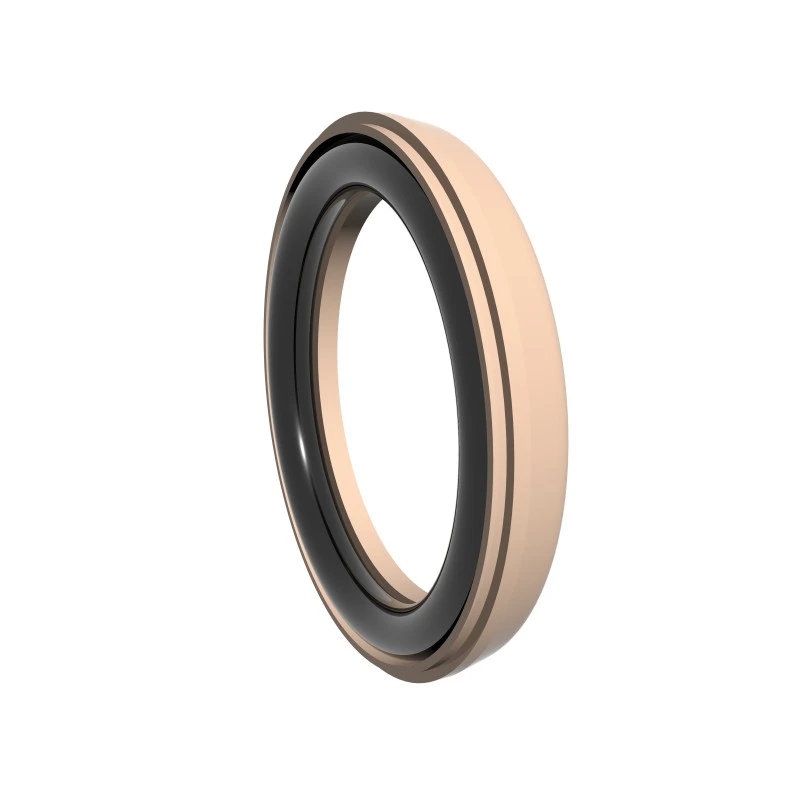

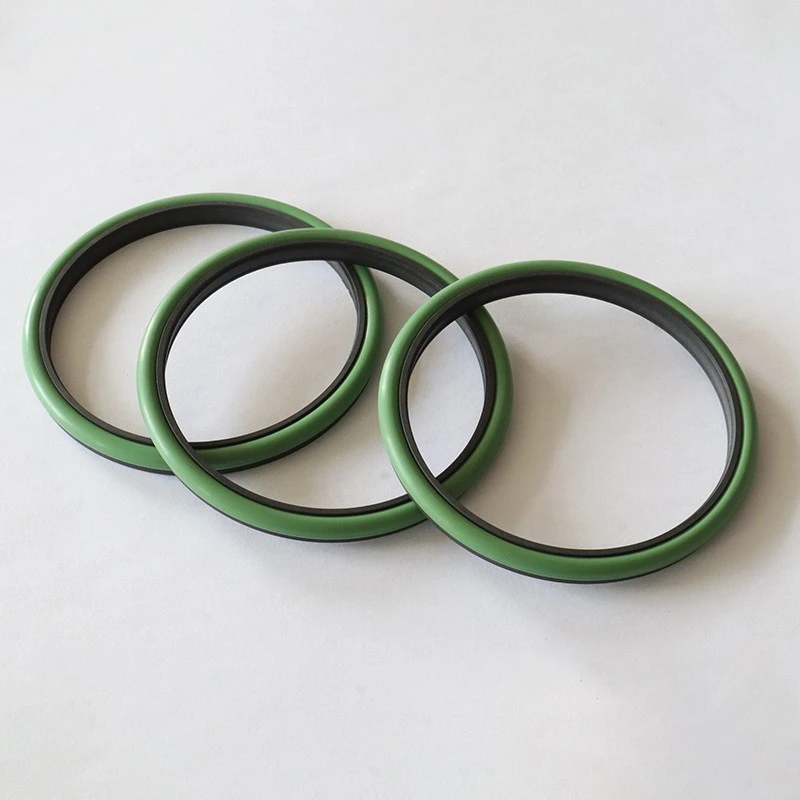

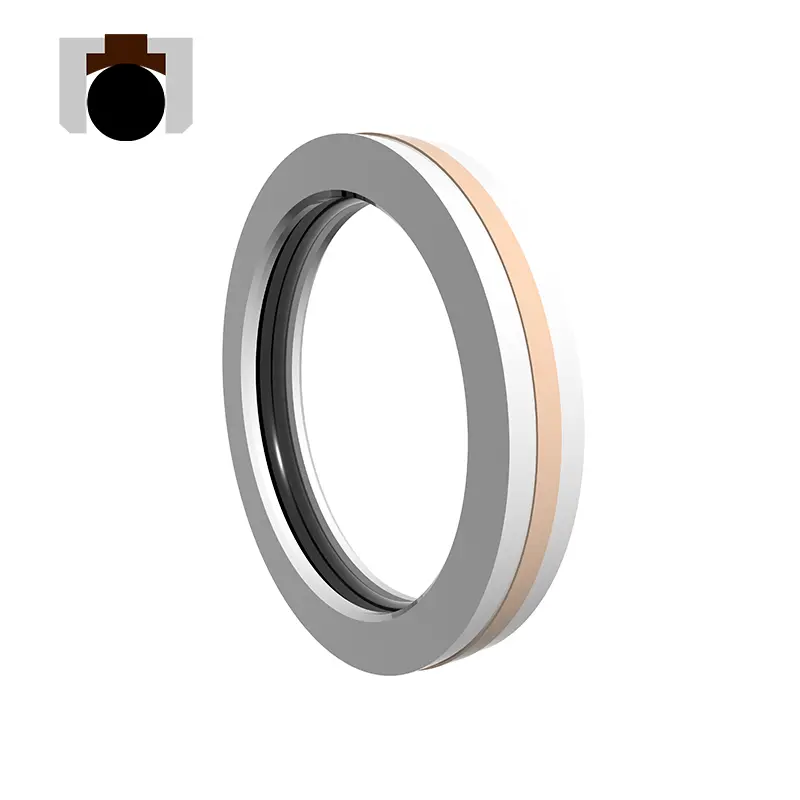

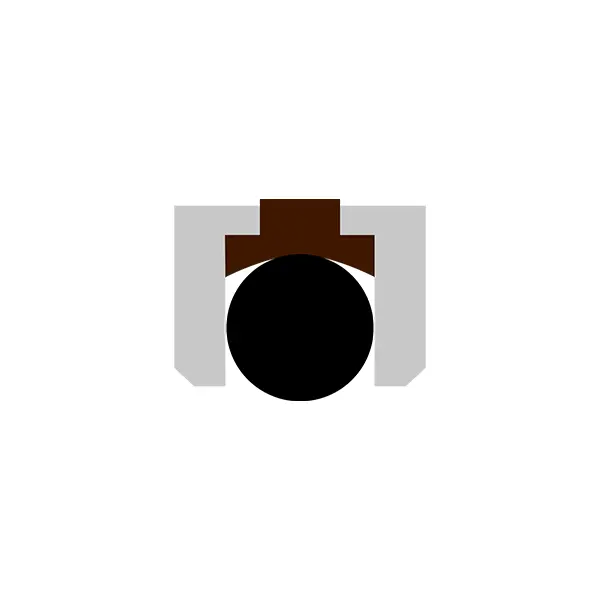

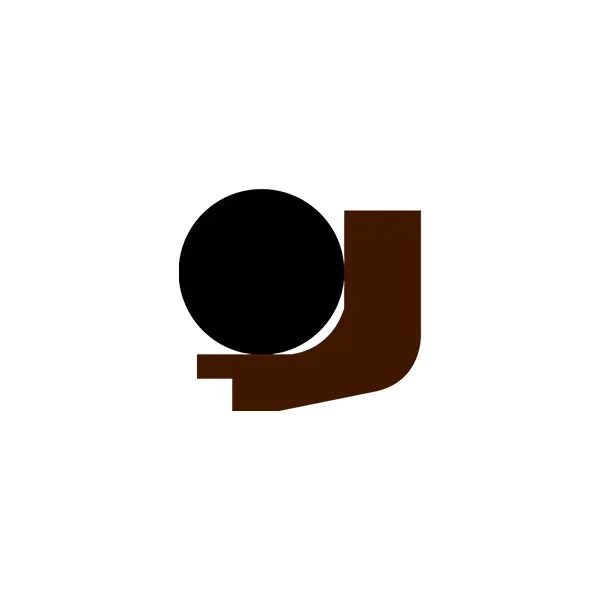

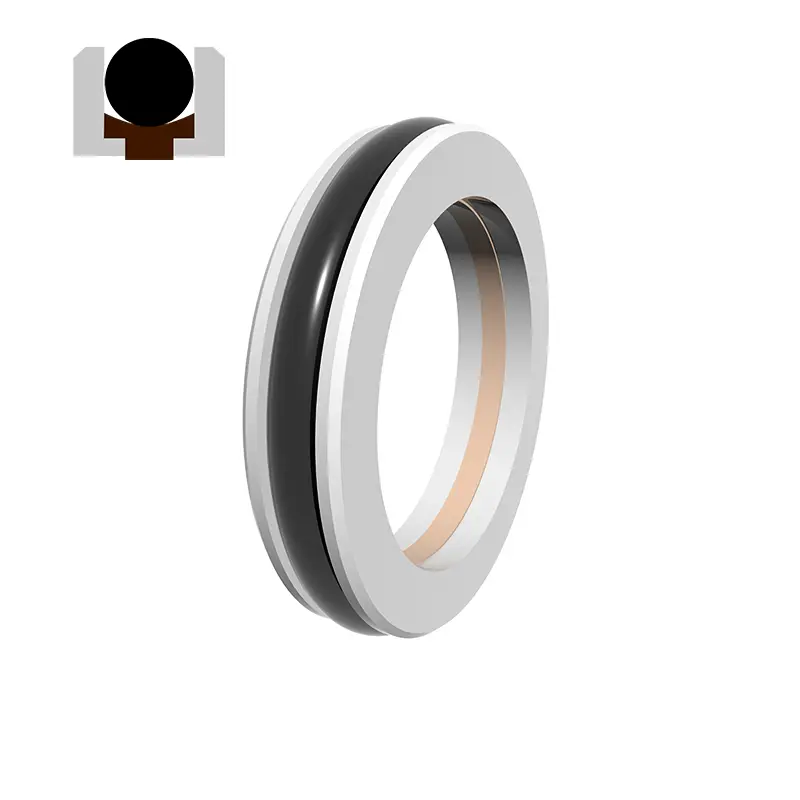

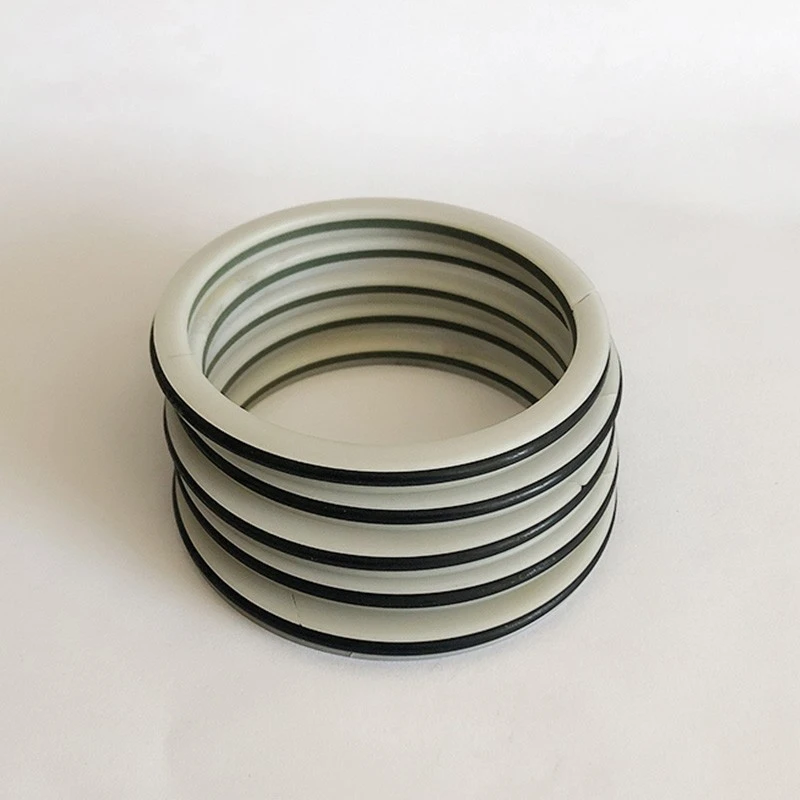

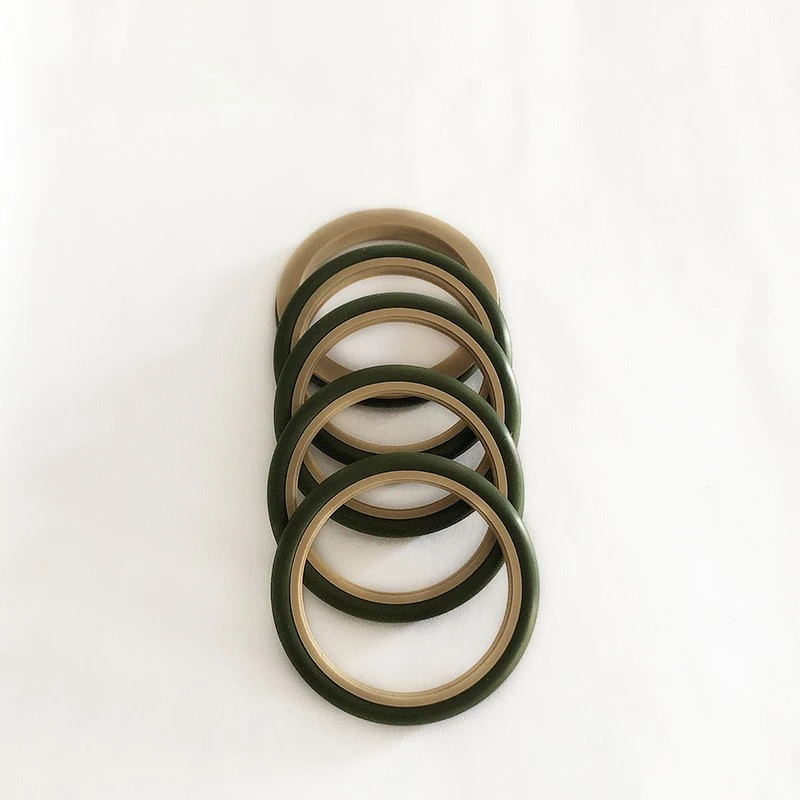

RDI- og RDA-serien er sammensat af PTFE-tætningsringe, L-formede plaststøttinge og O-ringe, som er egnede til højtryk, lavhastigheds, roterende tovejsforsegling, højtryksmodstand, lav friktion og lang levetid.

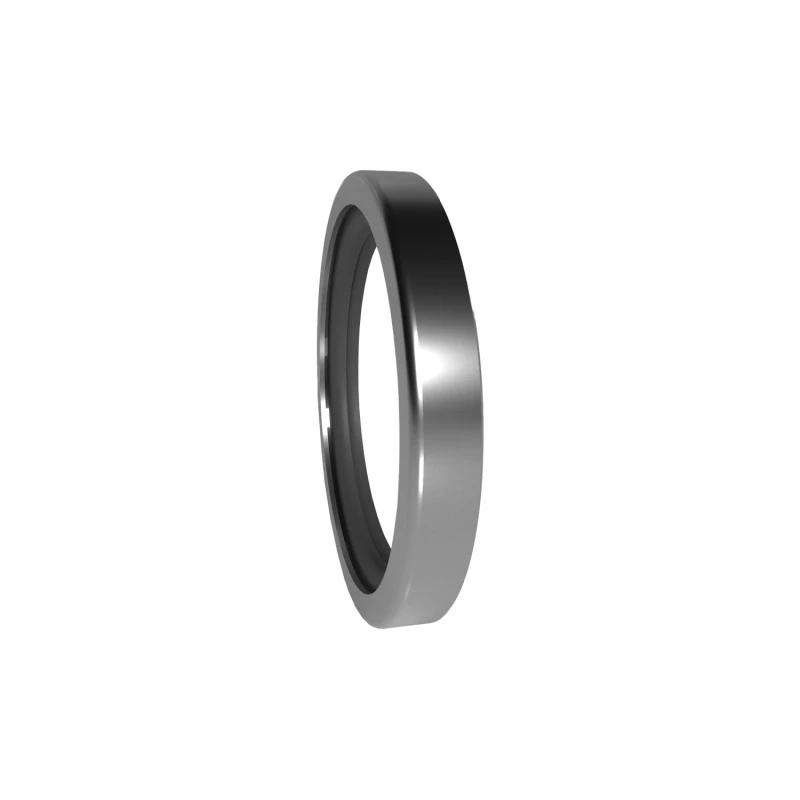

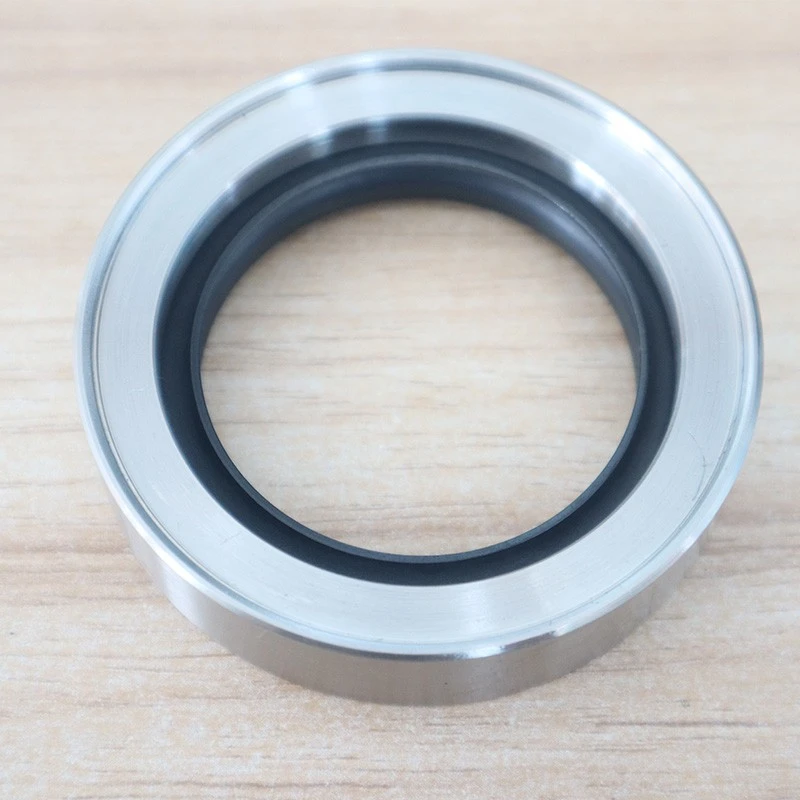

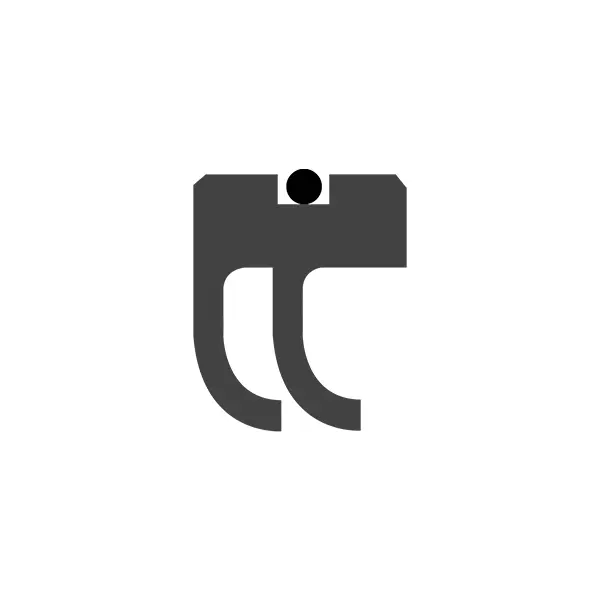

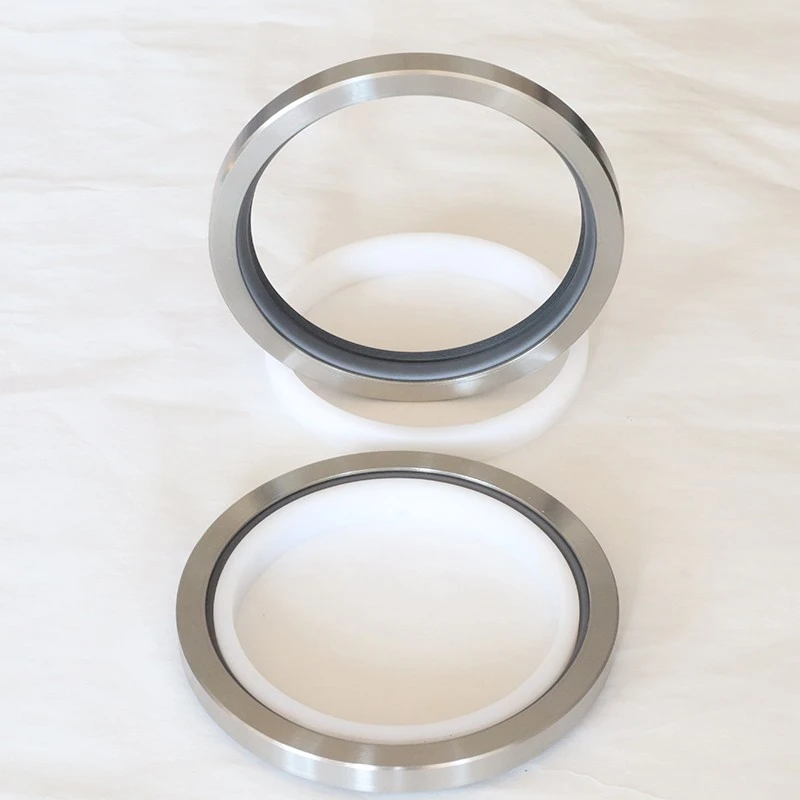

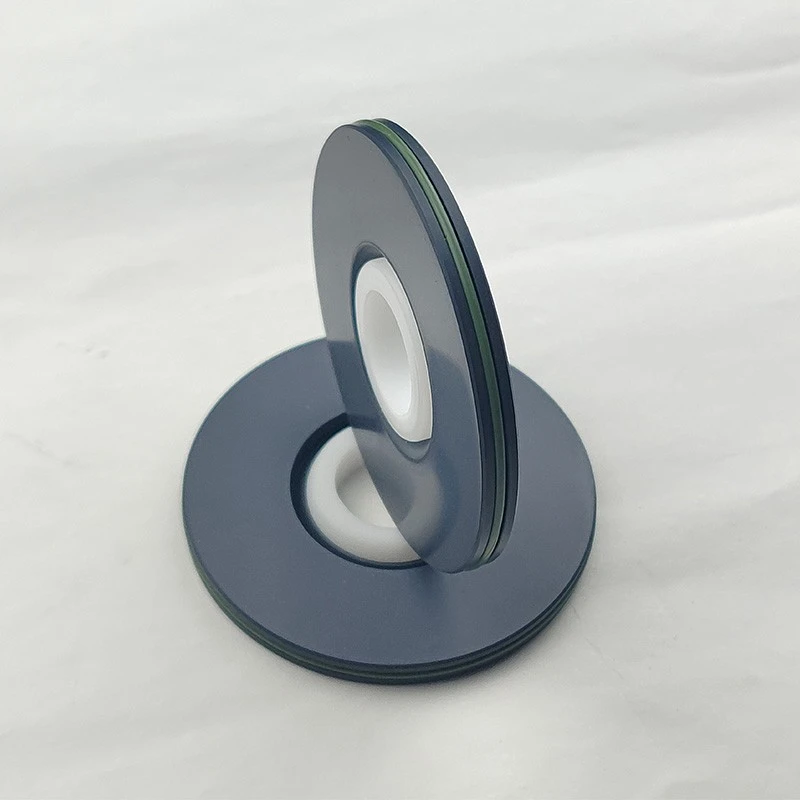

RCS -serien PTFE Power Oil Seal indeholder et metalskelet og en PTFE -tætningslæbe, som er velegnet til komplekse arbejdsforhold.

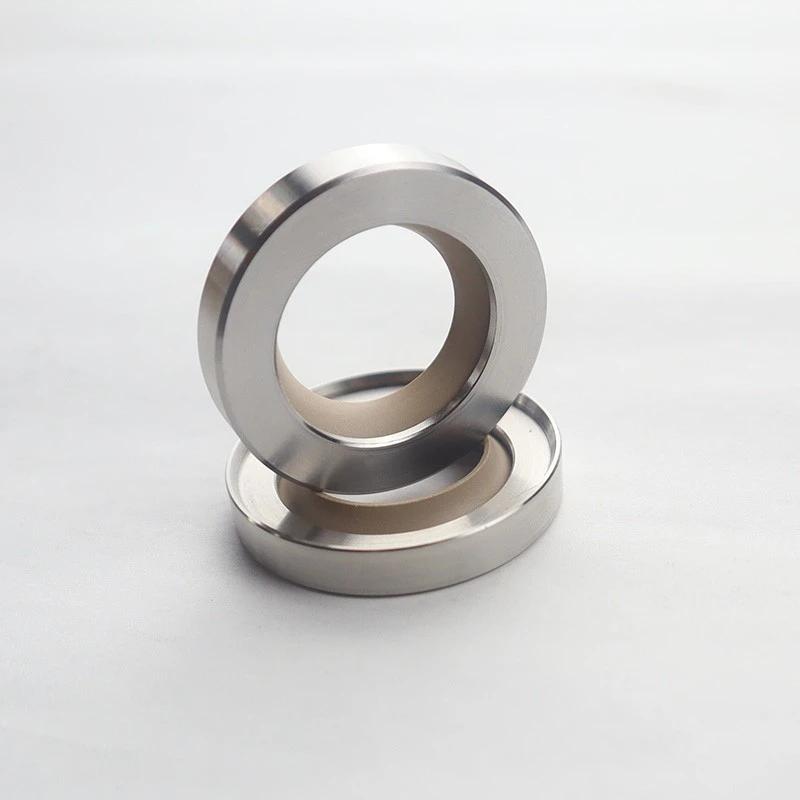

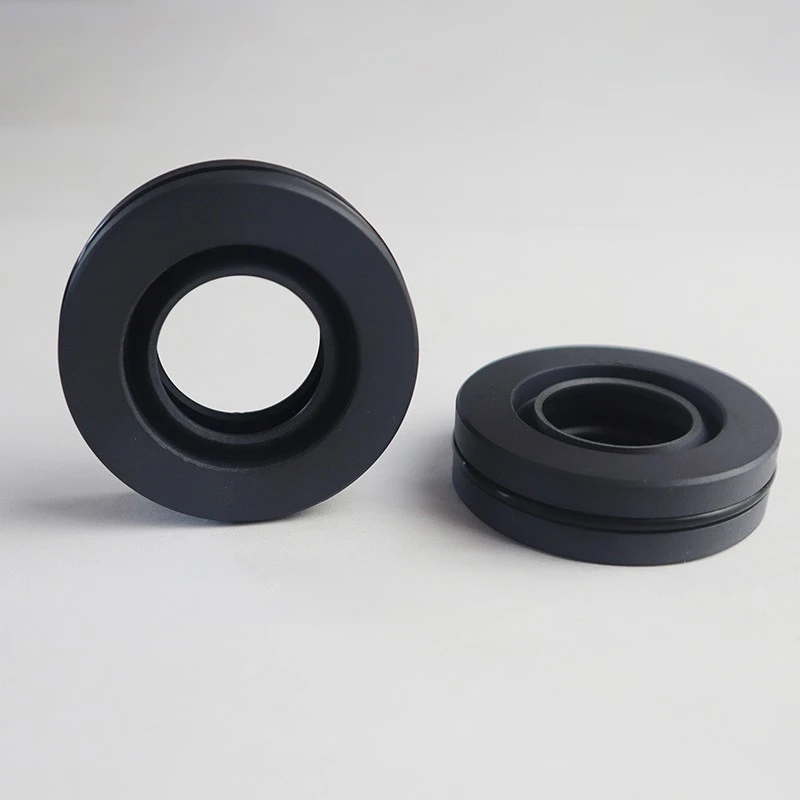

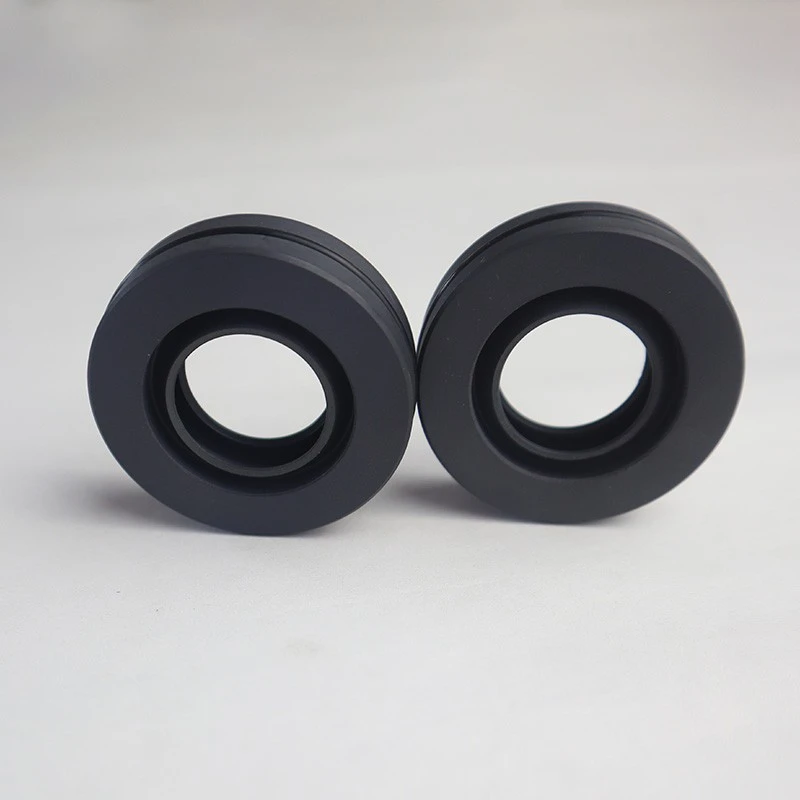

RC2057 -serien Fuld PTFE -olieforsegling er designet til specielle lejligheder, som traditionelle olieforseglinger ikke kan opfylde.

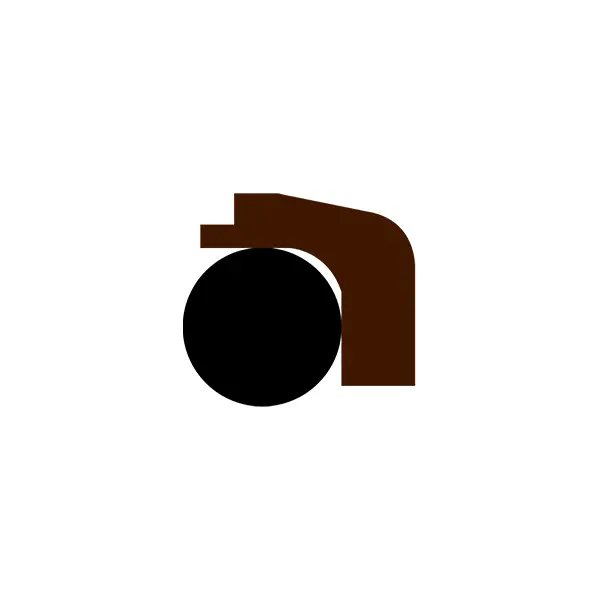

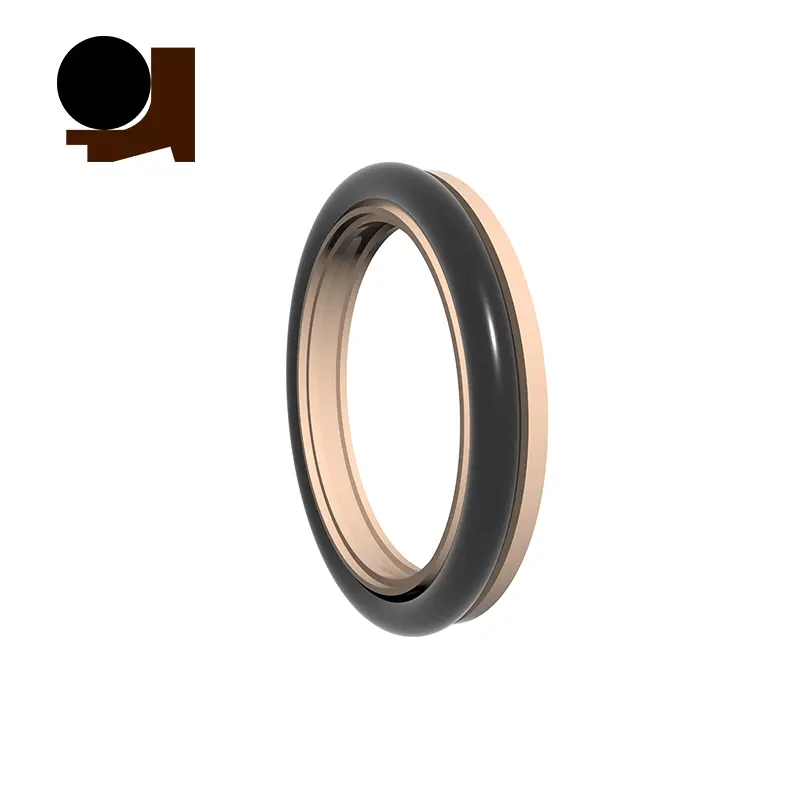

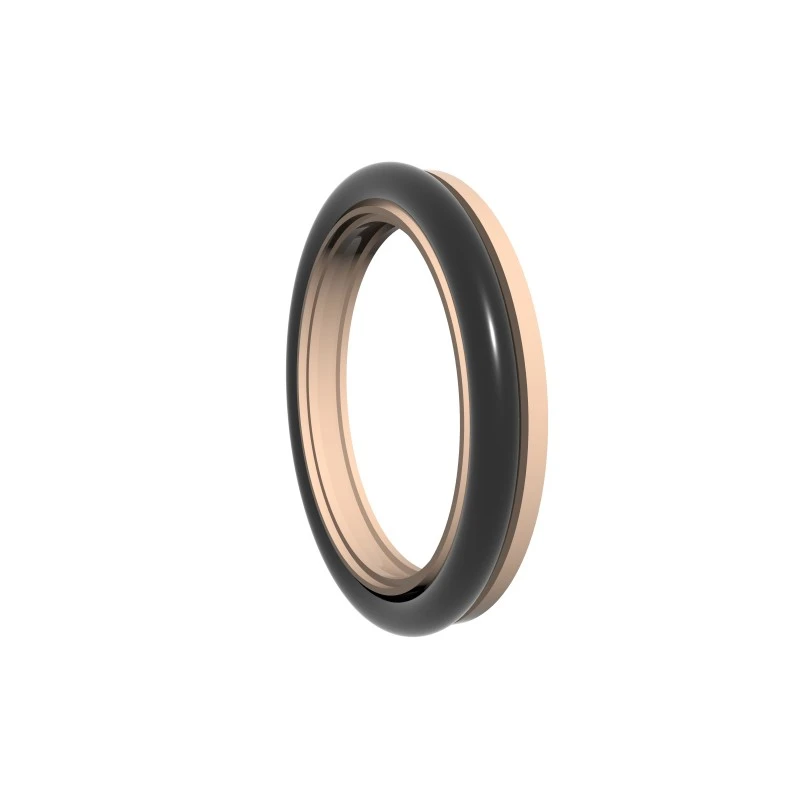

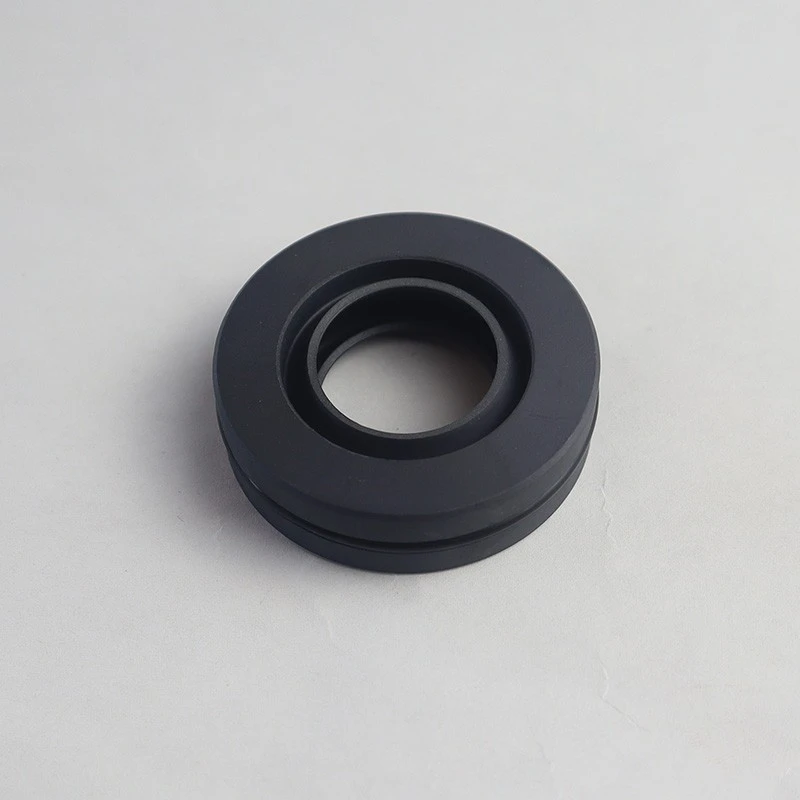

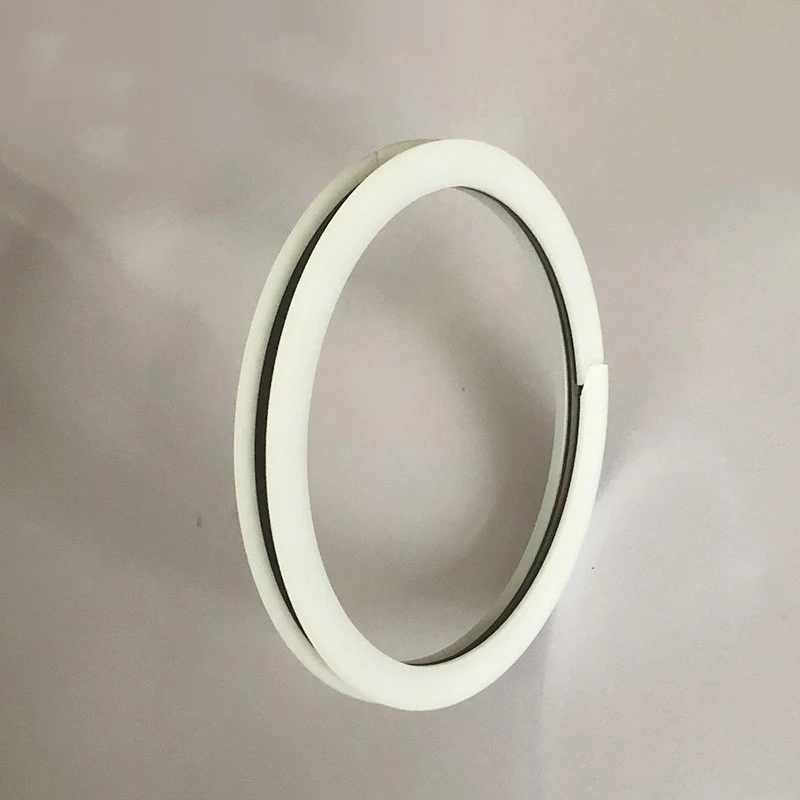

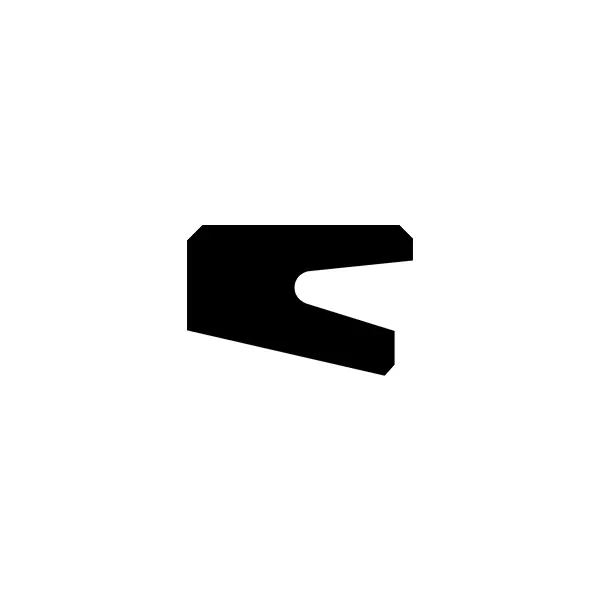

RC2065-serien giver en envejs trykforsegling til roterende aksler med en simpel struktur og let installation. Materialerne kan være nitrilgummi (NBR) eller fluororubber (FKM).

Ruichen SEALs forskellige sæler har egenskaberne ved høj levetid, lav friktion, fremragende tætning og kompakt struktur. De er vidt brugt i hydrauliske systemer, pneumatisk udstyr, vandtryksudstyr, roterende maskiner med høj tryk og industrielt udstyr osv., Der giver dig pålidelige tætningsløsninger med høj ydeevne.

Produktfunktioner og applikationer:

Produktfunktioner:

Lang levetid: Materialer af høj kvalitet og strukturel design forlænger levetiden.

Lav friktion: PTFE- og PU -materialer reducerer køremodstanden og forbedrer effektiviteten.

God forsegling: Speciel læbe- og olieopbevaringstank Design sikrer fremragende tætningsydelse.

Kompakt struktur: Lille rumdesign, velegnet til forskellige installationsmiljøer.

Meget anvendelig: Velegnet til hydraulisk, pneumatisk, vandtryk og højt tryk, høj hastighed, lav hastighed og andre arbejdsvilkår.

Anvendelsesområder:

Hydraulisk system, pneumatisk udstyr, vandtryksudstyr.

Højtryks roterende maskiner, lavhastigheds tungbelastningsudstyr.

Industrielt udstyr, ingeniørmaskiner, bil og rumfart og andre felter.

Valg af materiale:

1.. Det matchende O-ringmateriale kan vælges: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.

2. tætningsringmateriale: standardmateriale PTFE4, andre valgfrie materialer PTFE1, PTFE2, PTFE3, PTFE5.

RCX18 Materiale: HPU.

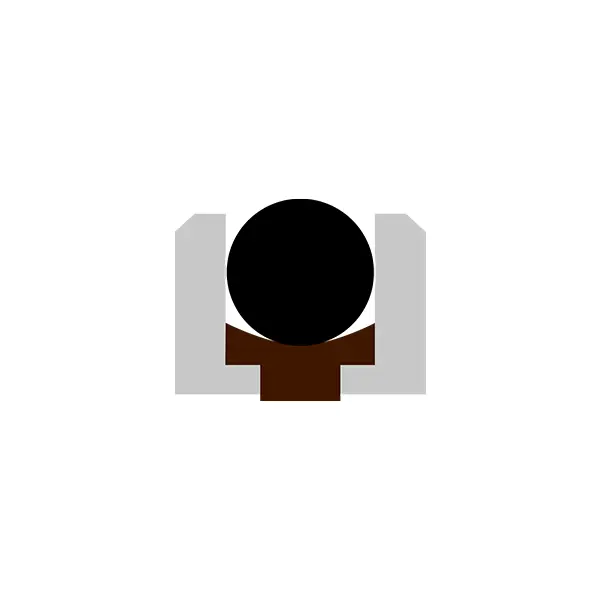

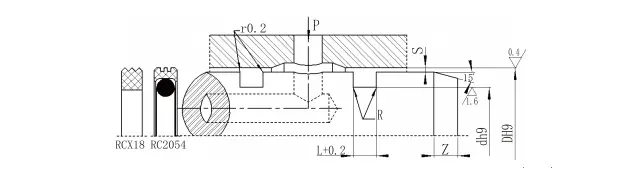

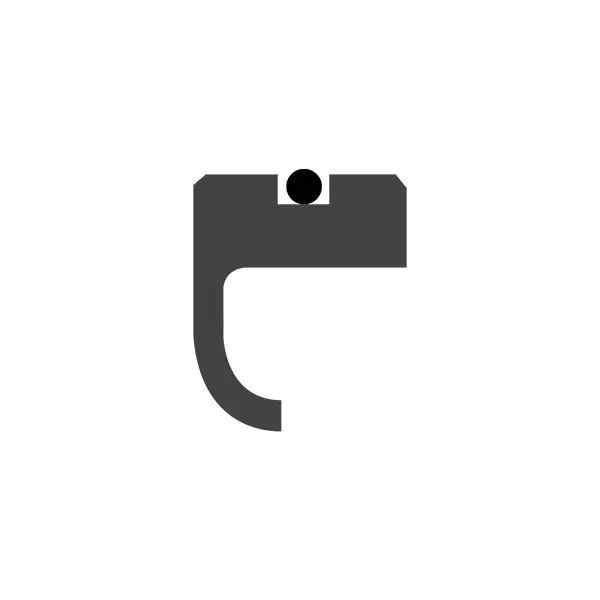

Strukturelt diagram

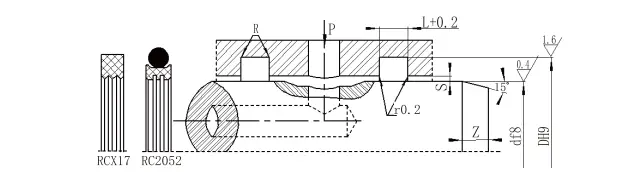

Ordre Model RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Material Code Order Model RCX17-80X91X4.2-HPU Model-DXDXL-Material-kode

Ordre Model RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-materialet kode Orden Model RCX18-80X69X4.2-HPU Model-D*D*L-materialet kode

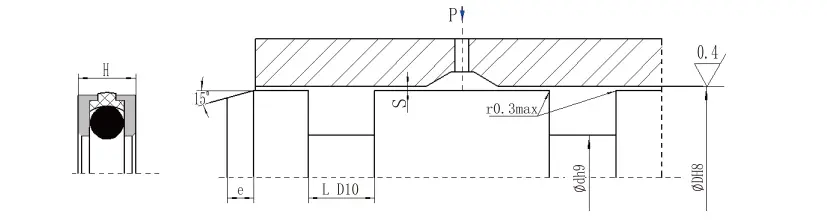

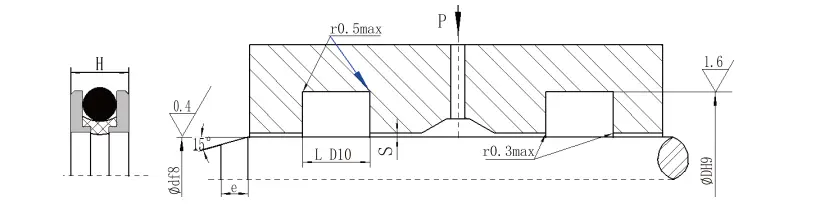

RDI -installationsdimensioner

DF8	Dh9	L D10	H	Gap s
DF8	Dh9	L D10	H	0-10MPa	10-36MPa
50-79	D+10	5	4.5	0,4-0,3	0,3-0,25
80-109	D+13.8	7.5	7	0,45-0,35	0,35-0,3
110-299	D+20	10	9.5	0,55-0,45	0,45-0,35
300-600	D+24	13	12.5	0,6-0,55	0,55-0,45
> 600	Kontakt vores firma

Afskåret længde

Roddiameterområde	Afskåret længde e≥
50-56	6
57-100	7
101-290	10
291-600	15

RDA Installationsdimensioner

Dh8	Dh9	L D10	H	Gap s
Dh8	Dh9	L D10	H	0-10MPa	10-36MPa
50-124	D-16	8	7.5	0,45-0,35	0,35-0,3
125-199	D-20	10	9.5	0,55-0,45	0,45-0,35
200-600	D-26	13	12.5	0,6-0,55	0,55-0,45

Afskåret længde

Roddiameterområde	Afskåret længde e≥
50-95	7
96-190	10
191-300	12
301-600	15

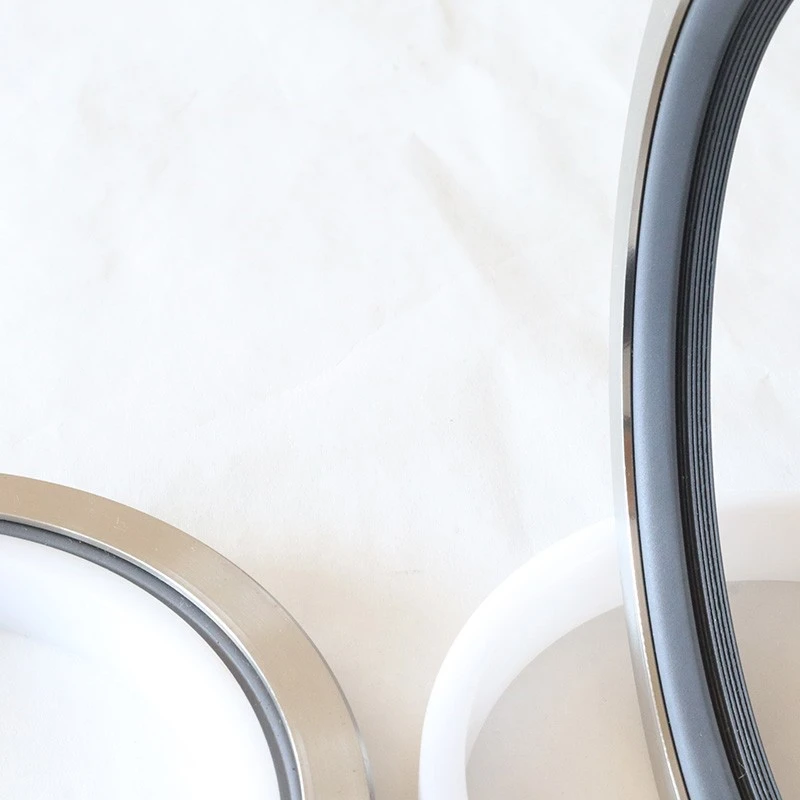

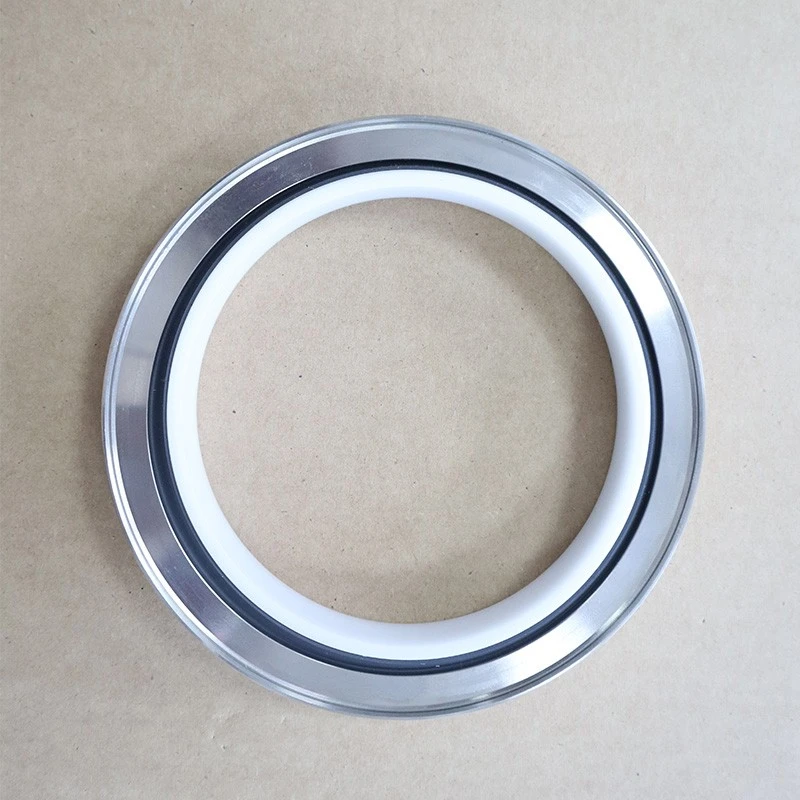

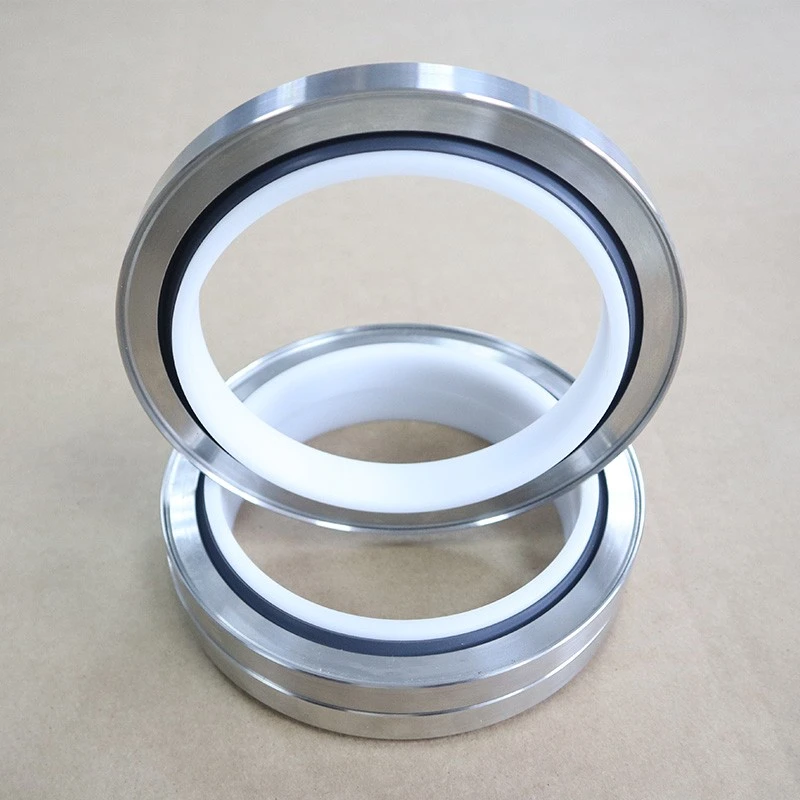

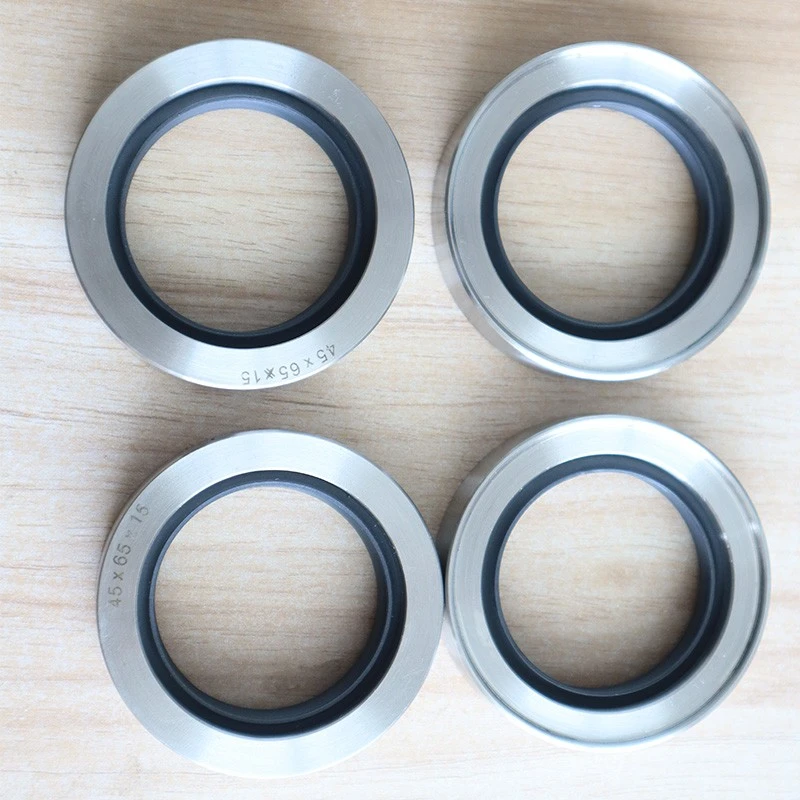

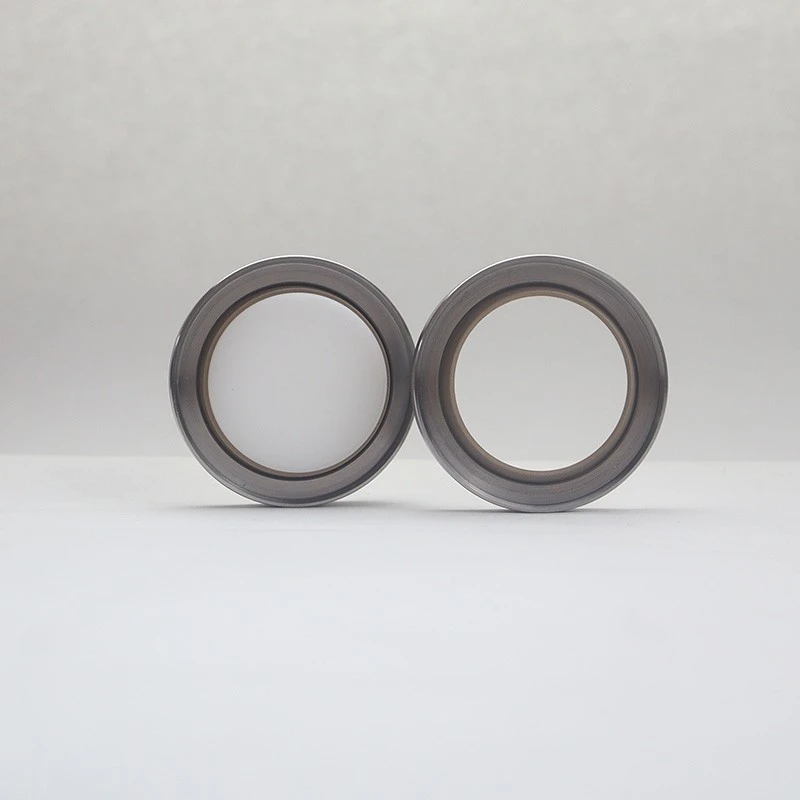

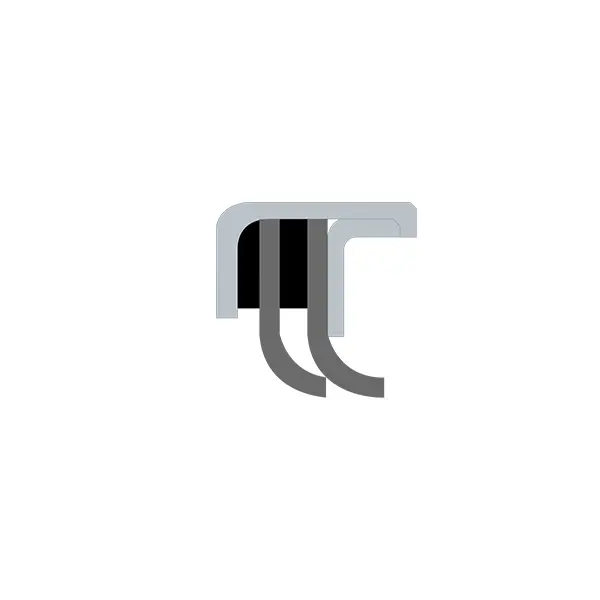

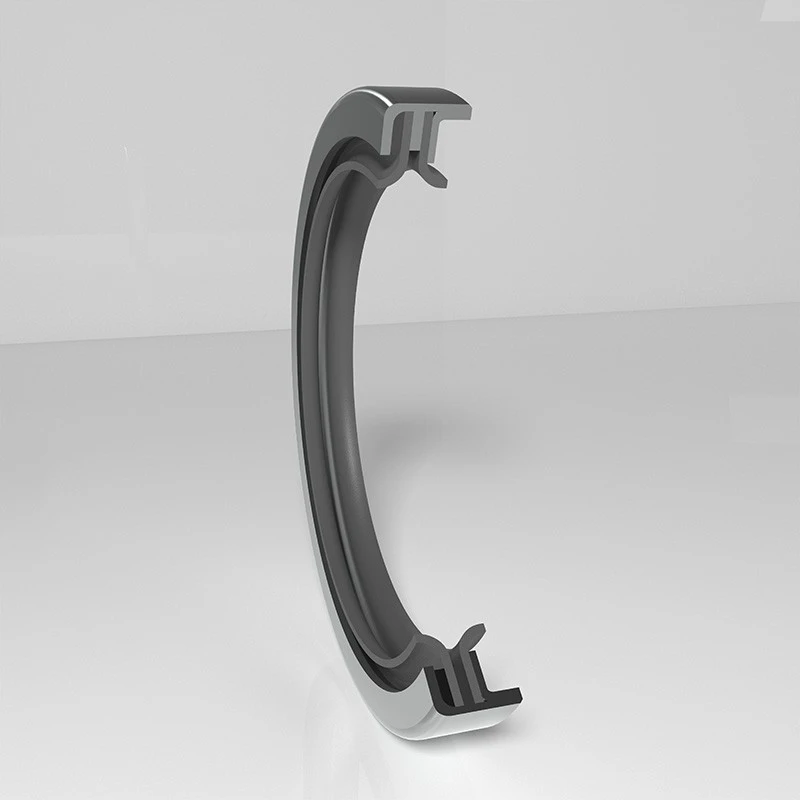

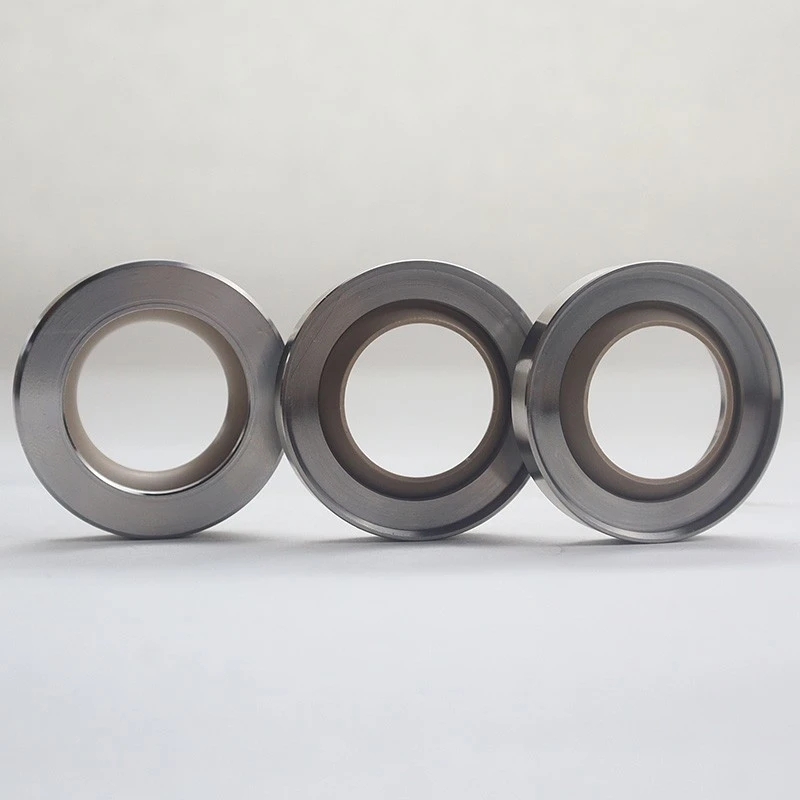

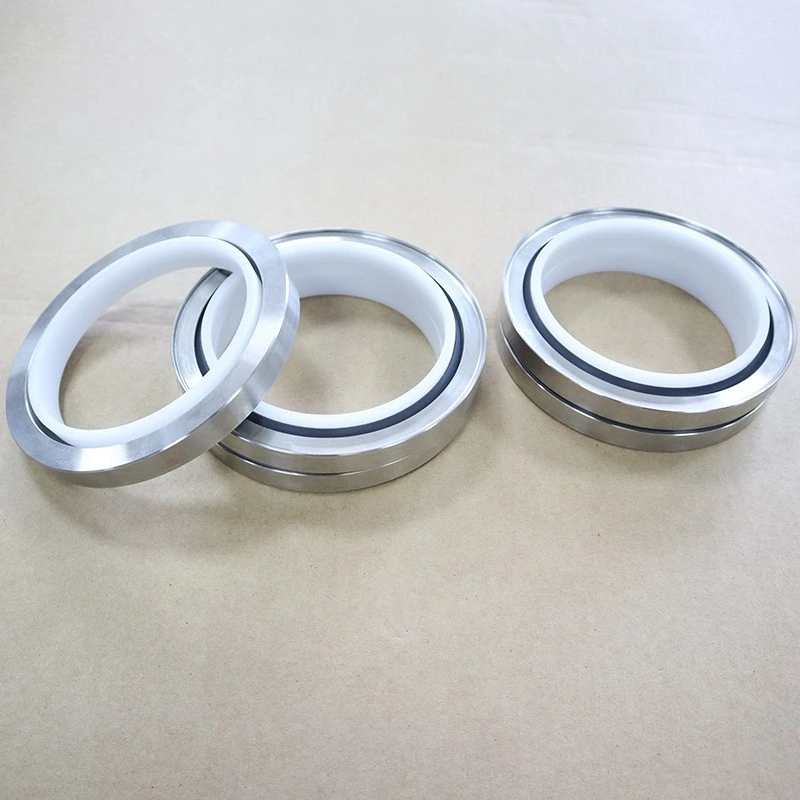

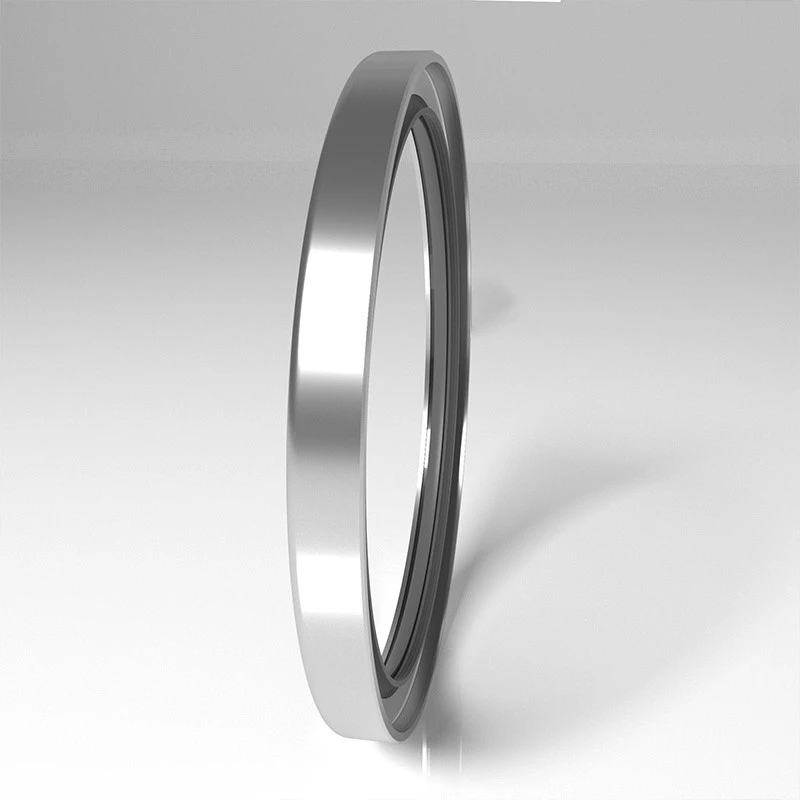

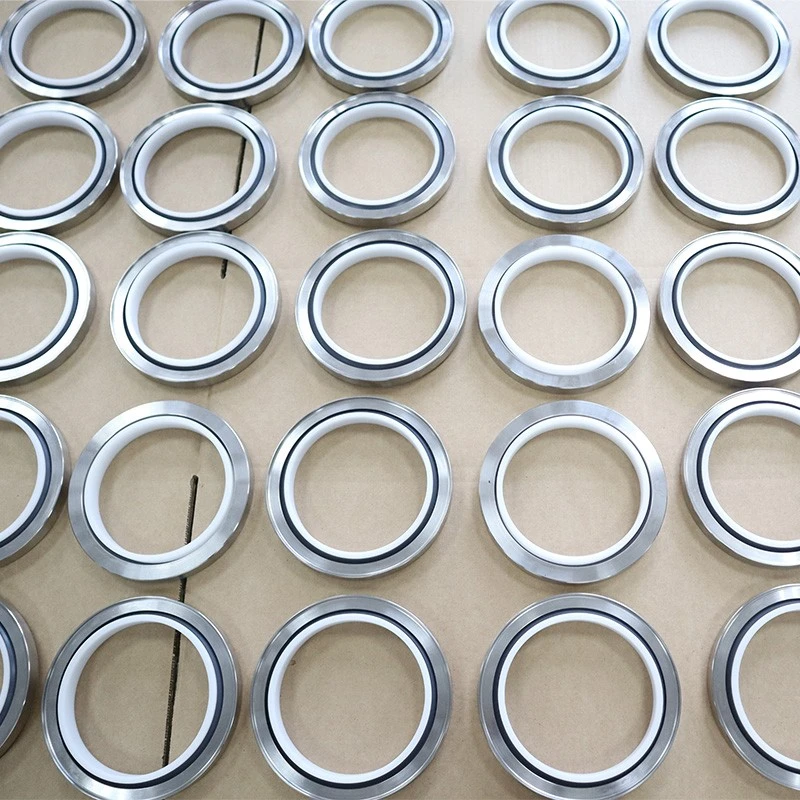

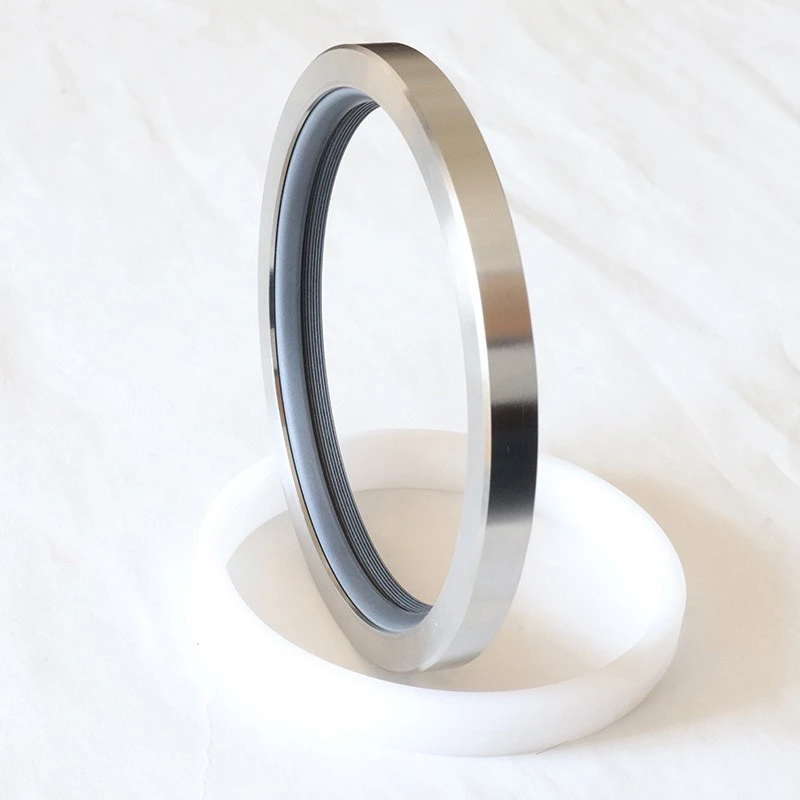

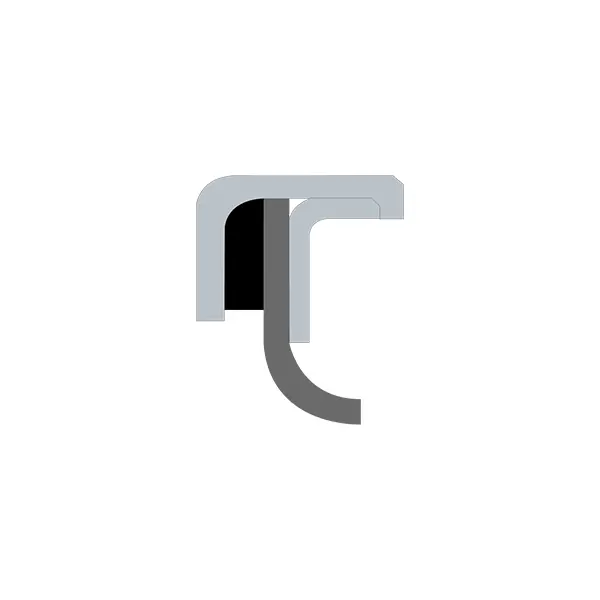

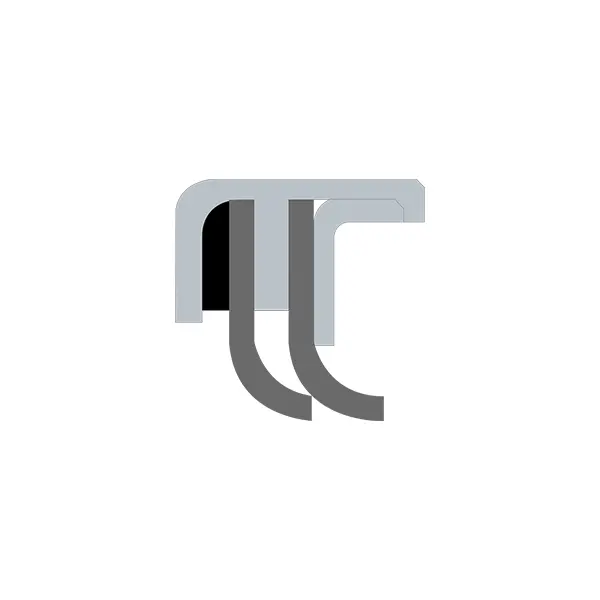

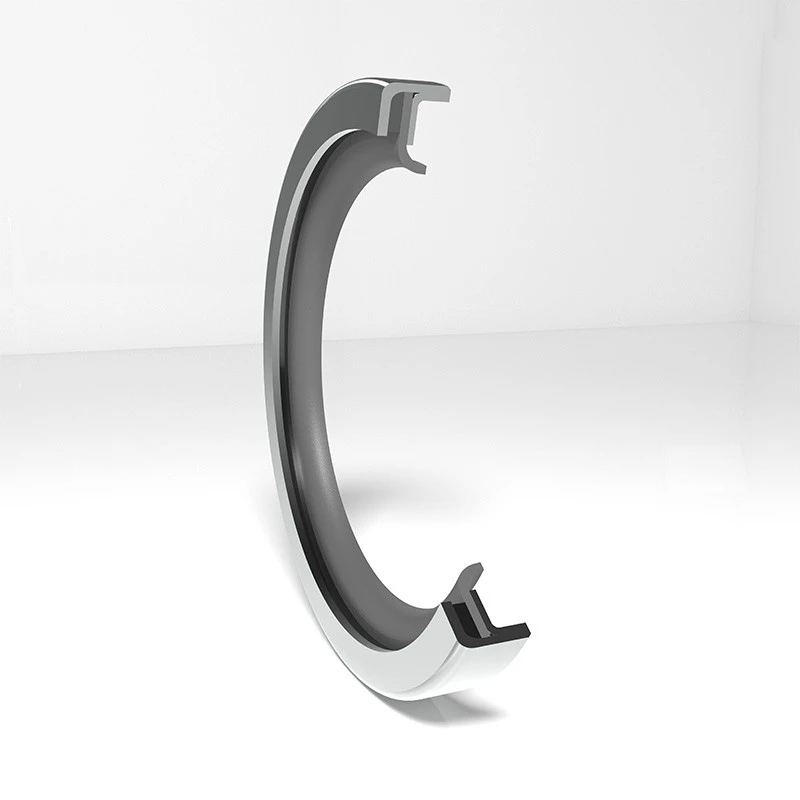

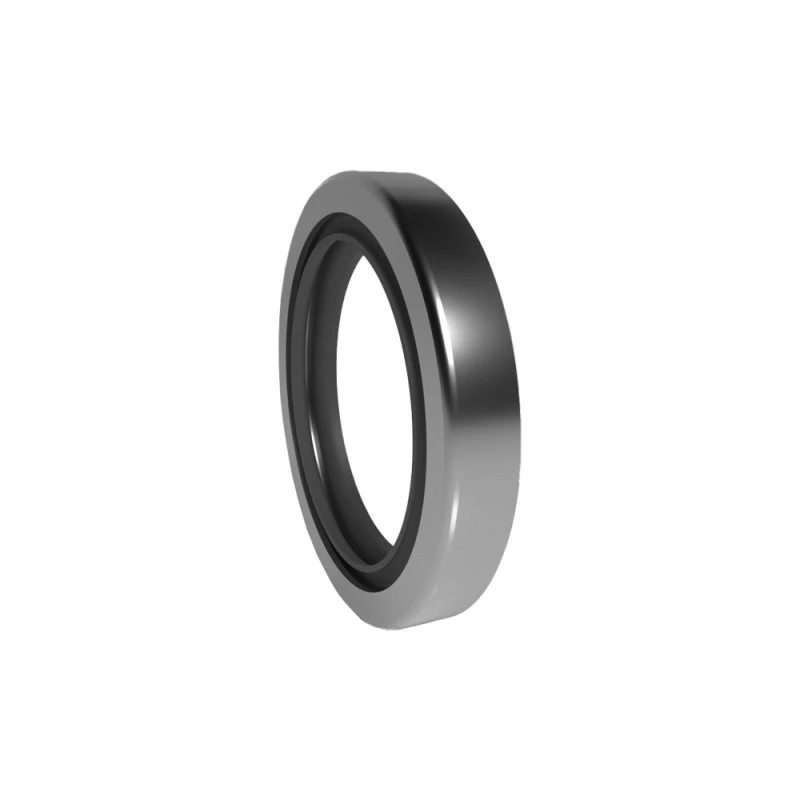

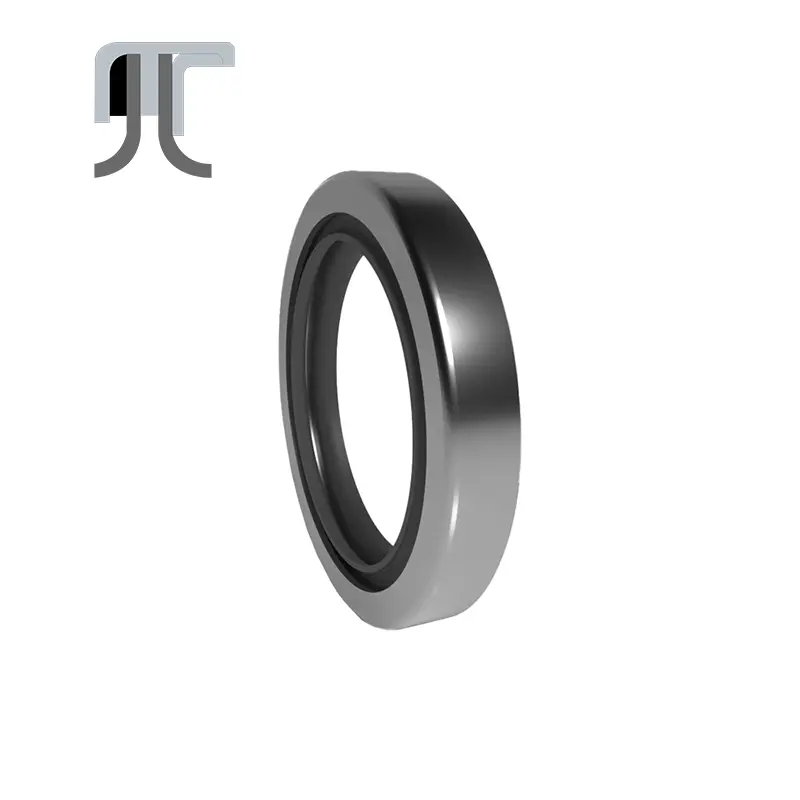

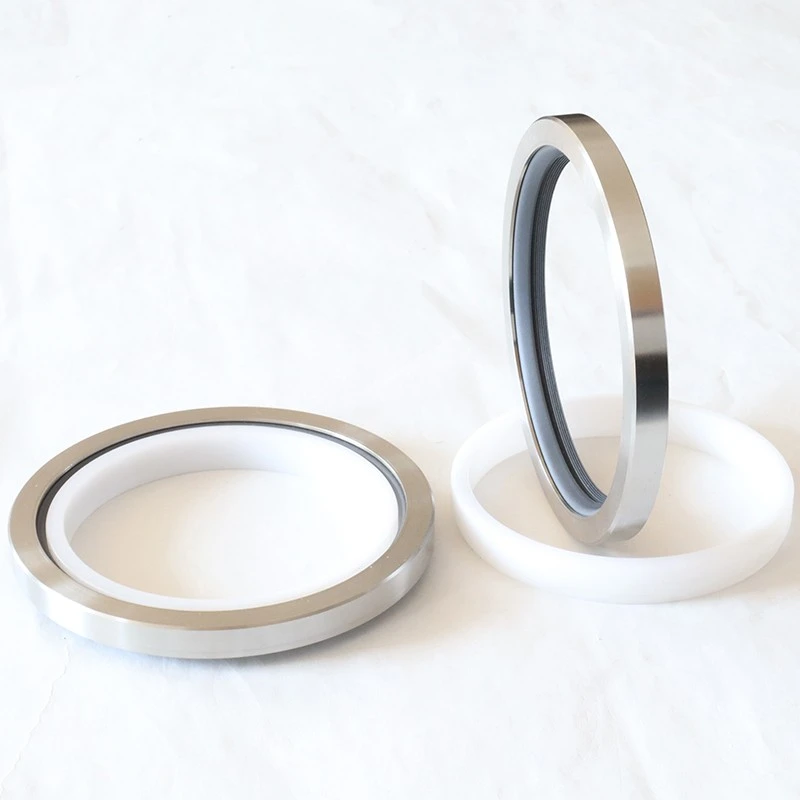

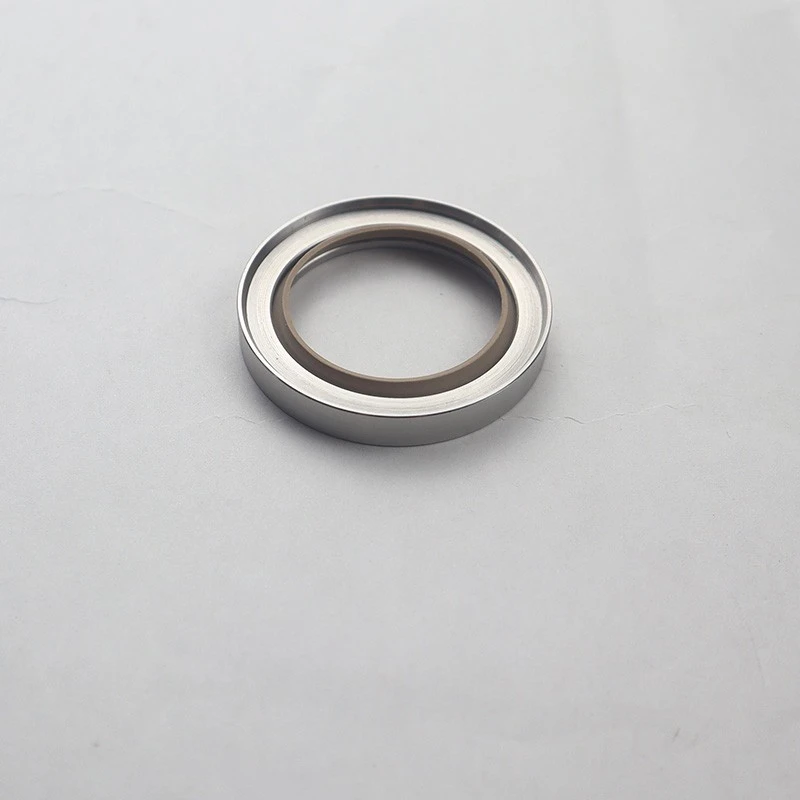

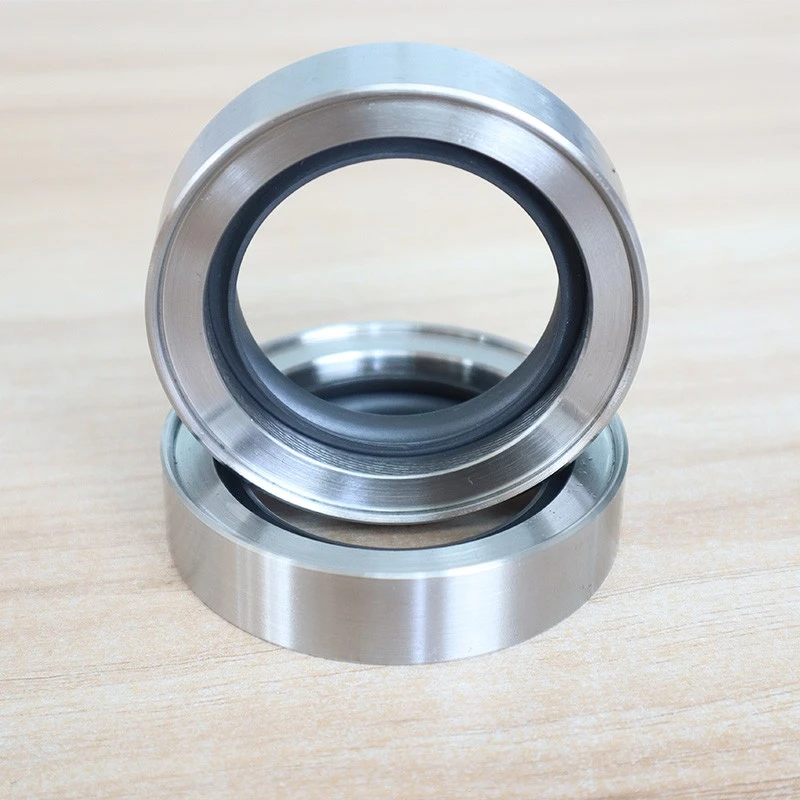

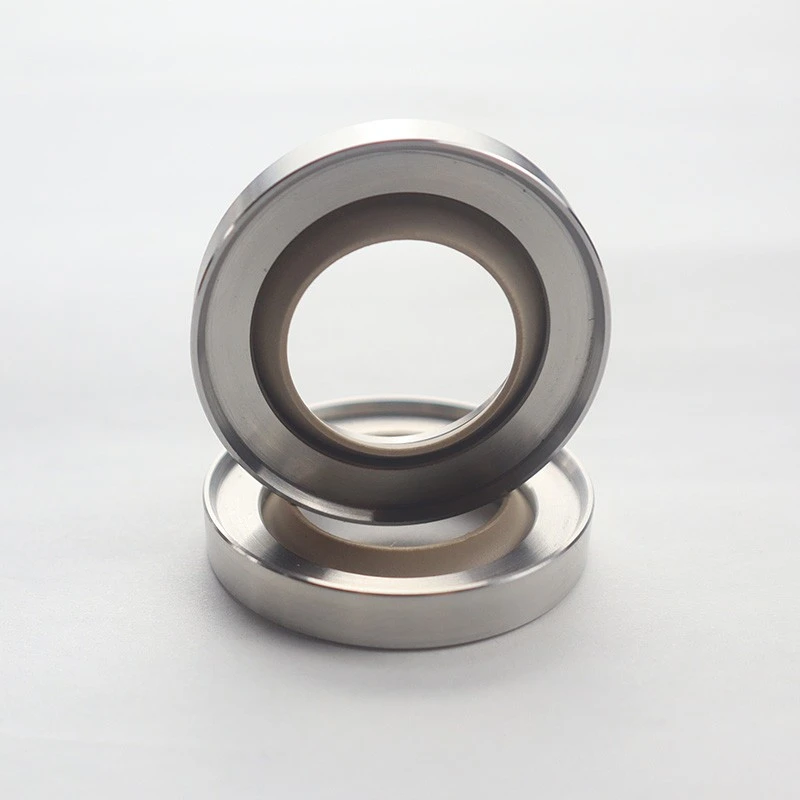

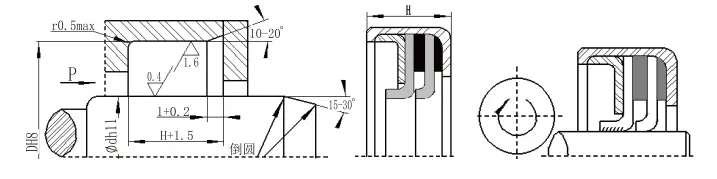

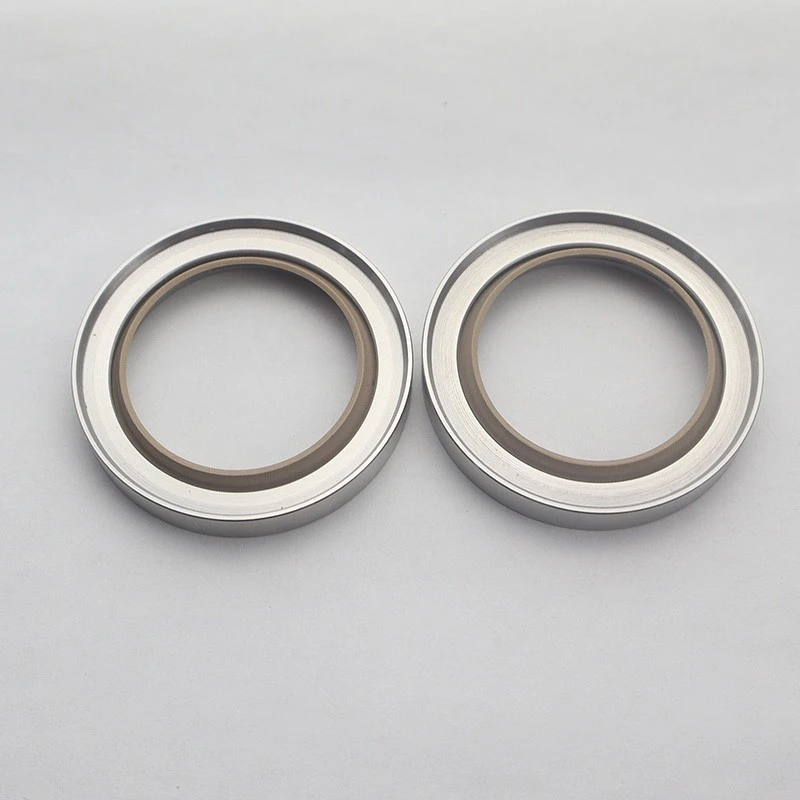

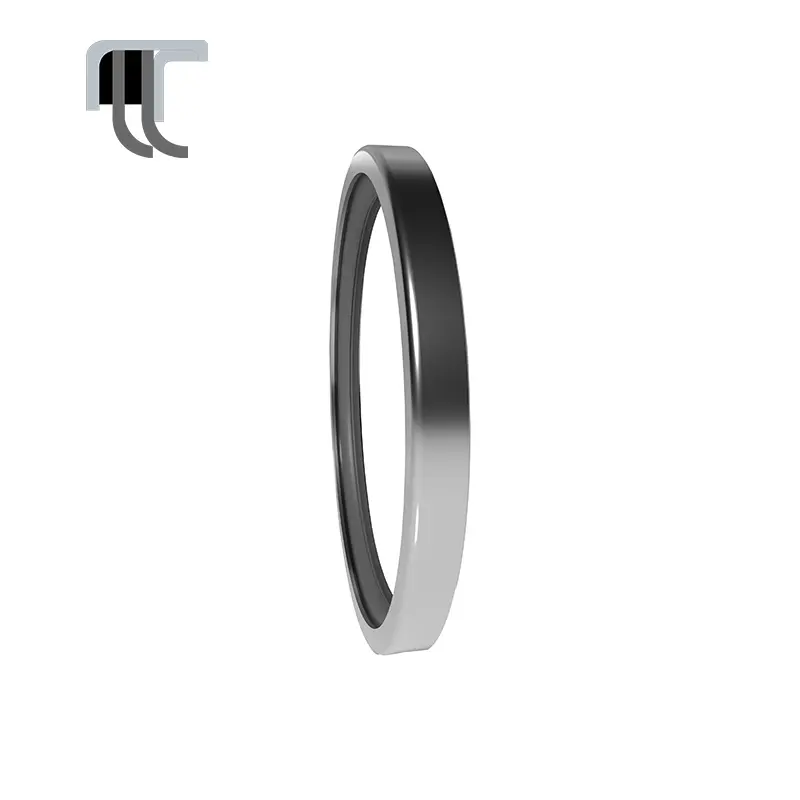

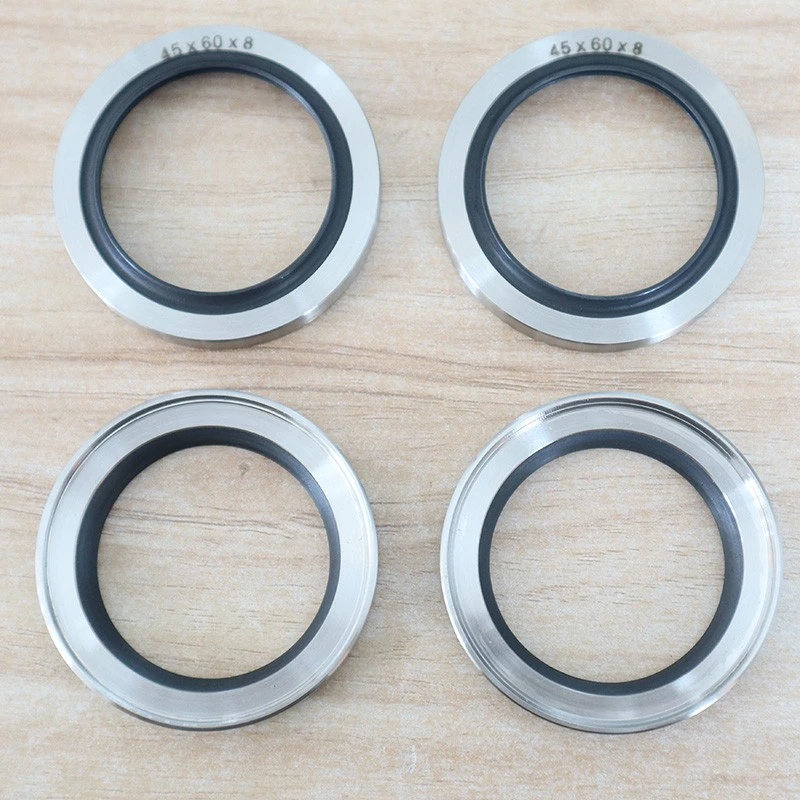

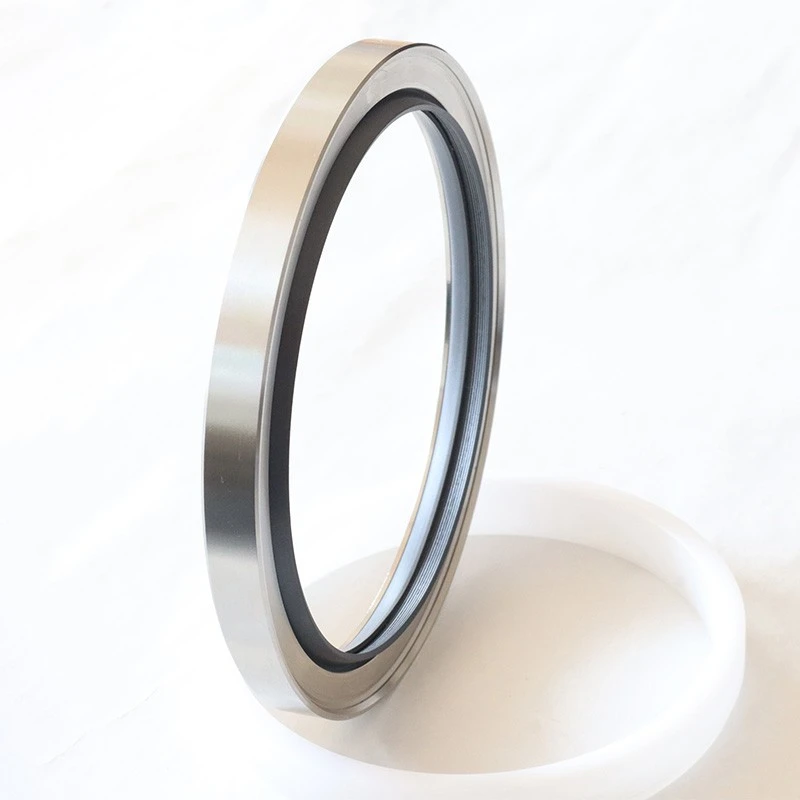

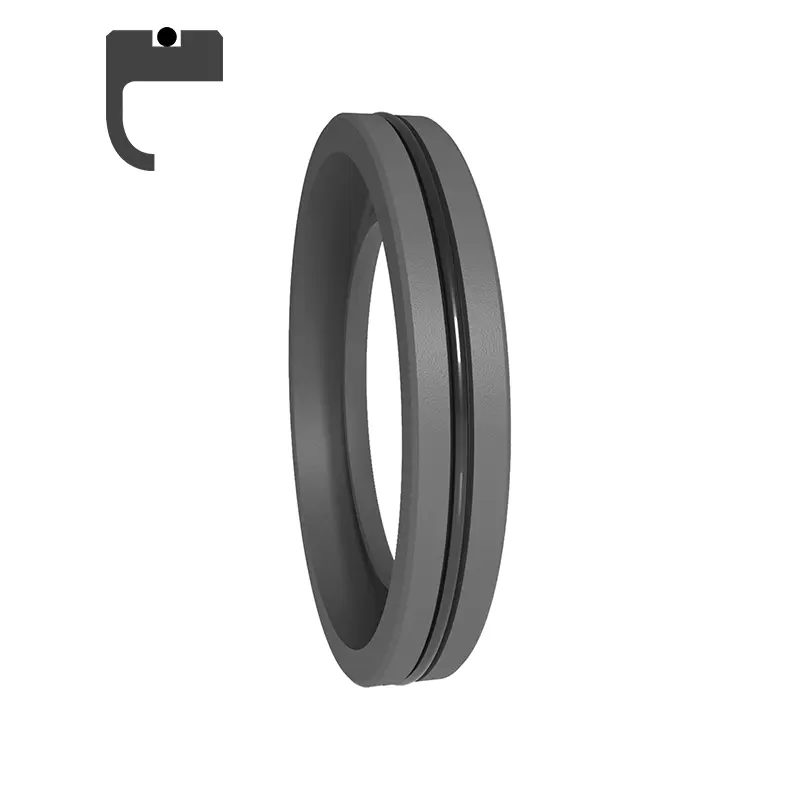

RCS Type Pt Fe Power Oil Seal (PTFE Oil Seal)

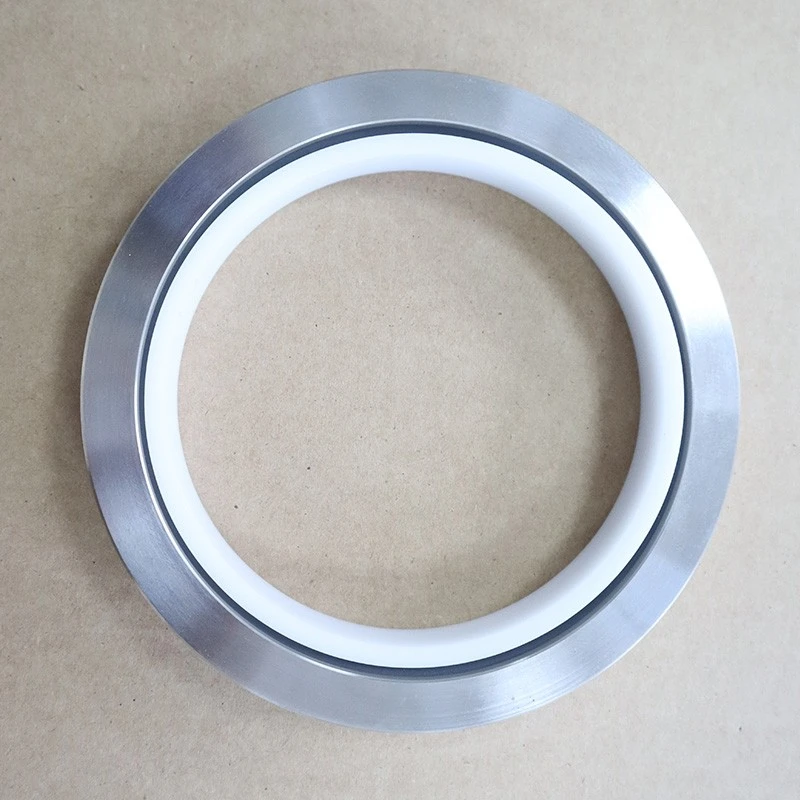

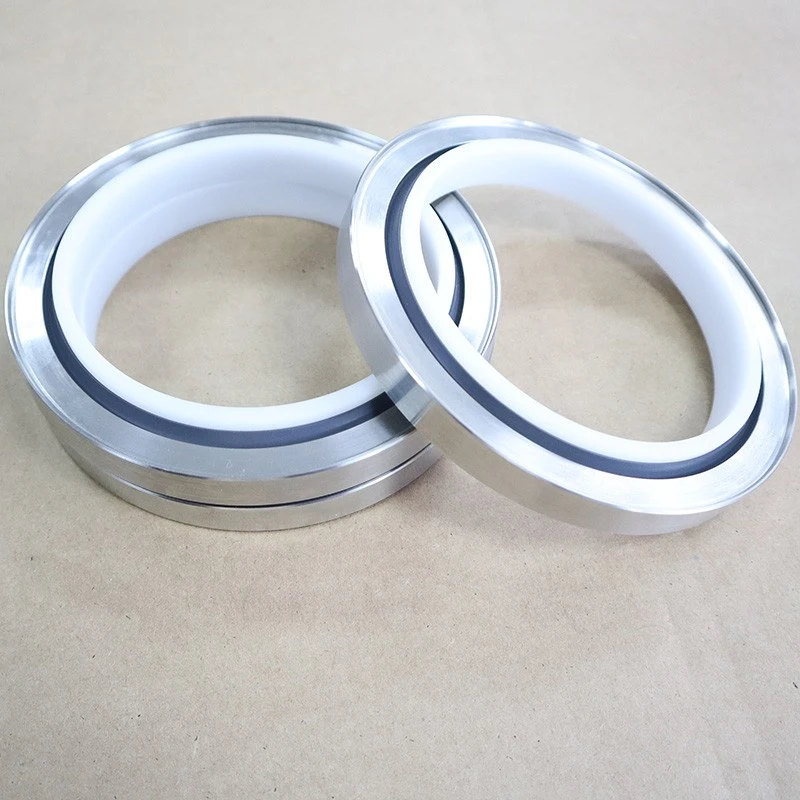

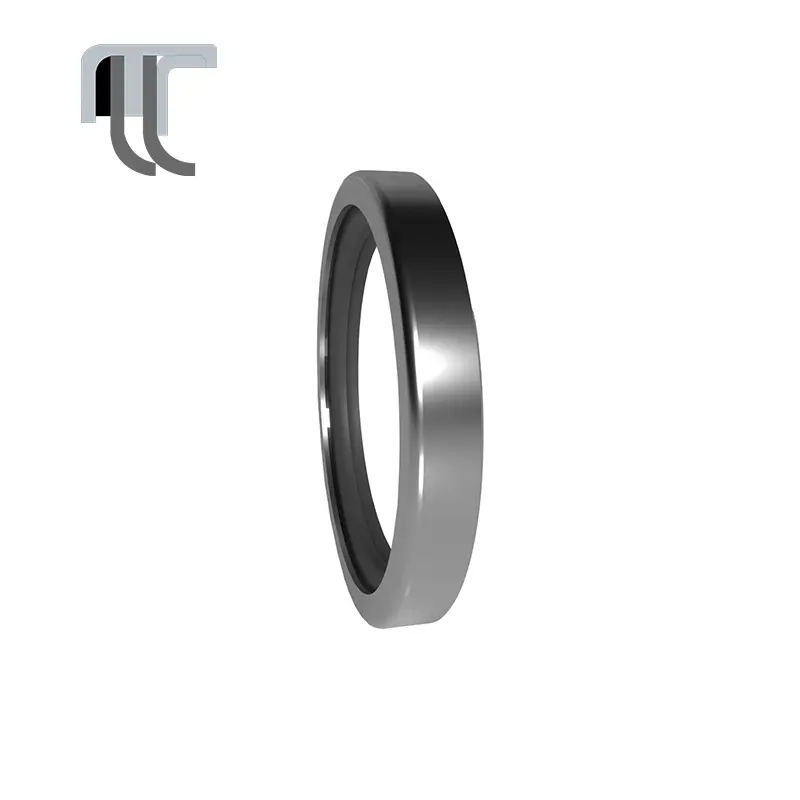

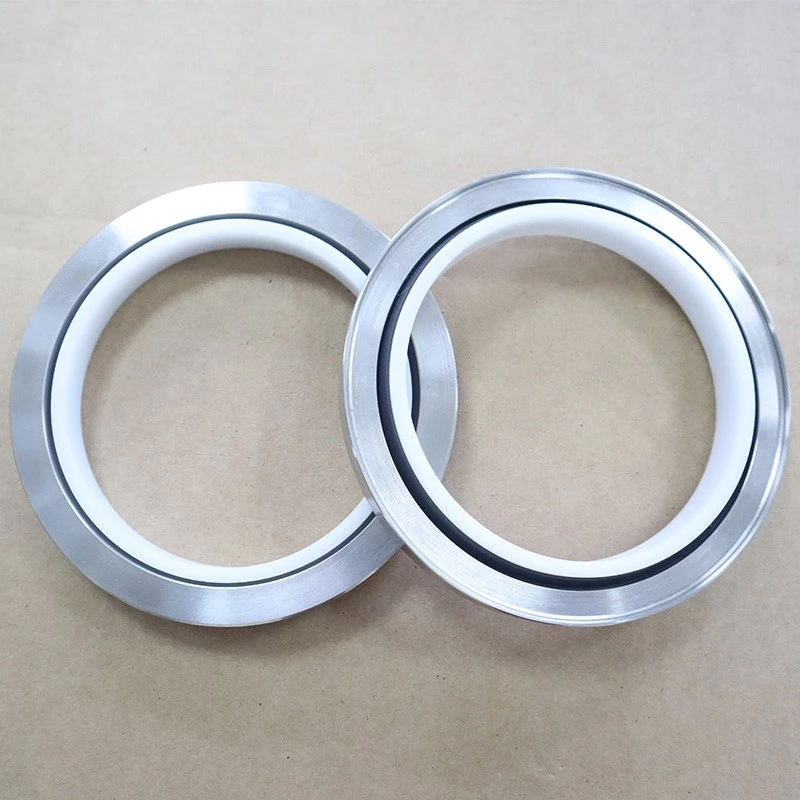

RC2057 Type Fuld Pt Fe Oil Seal

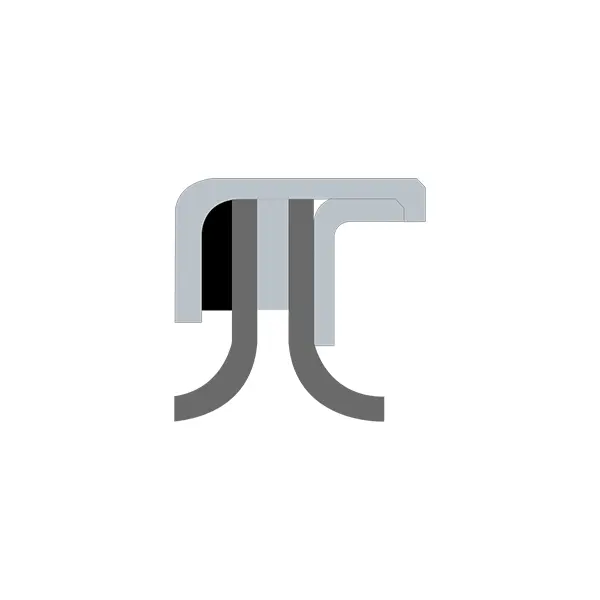

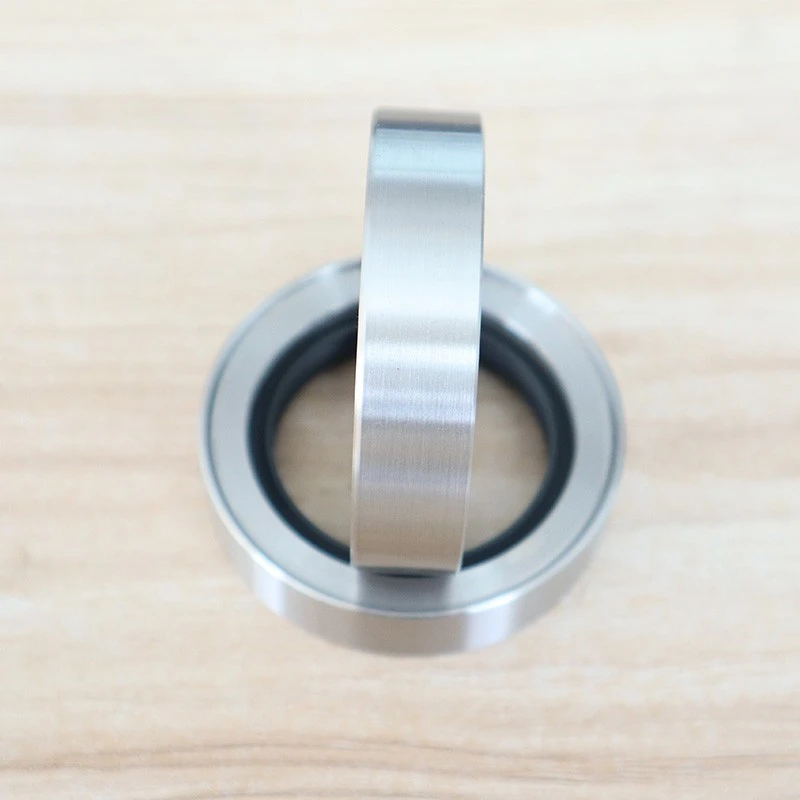

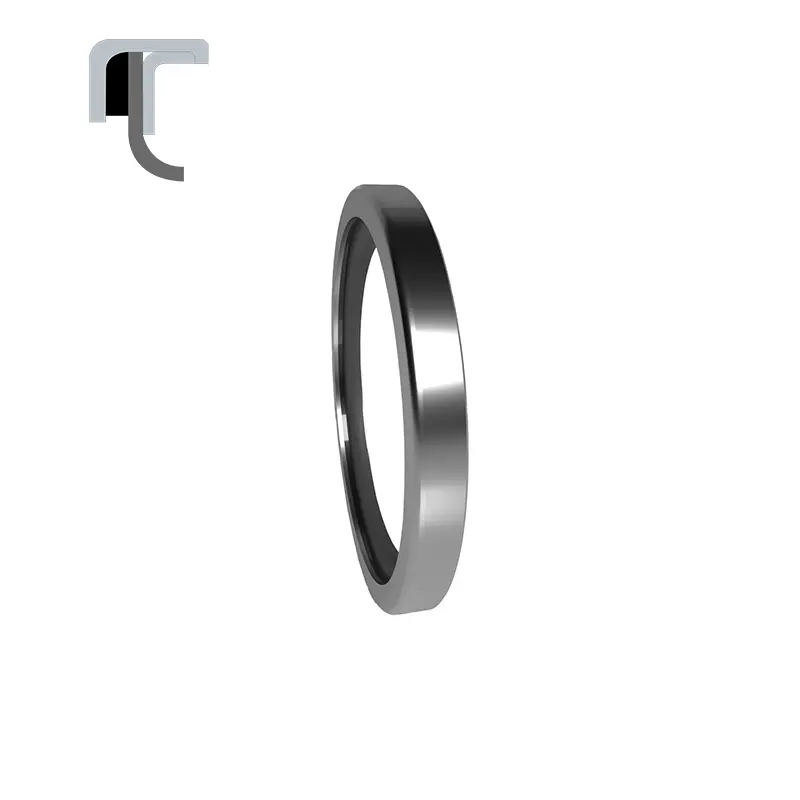

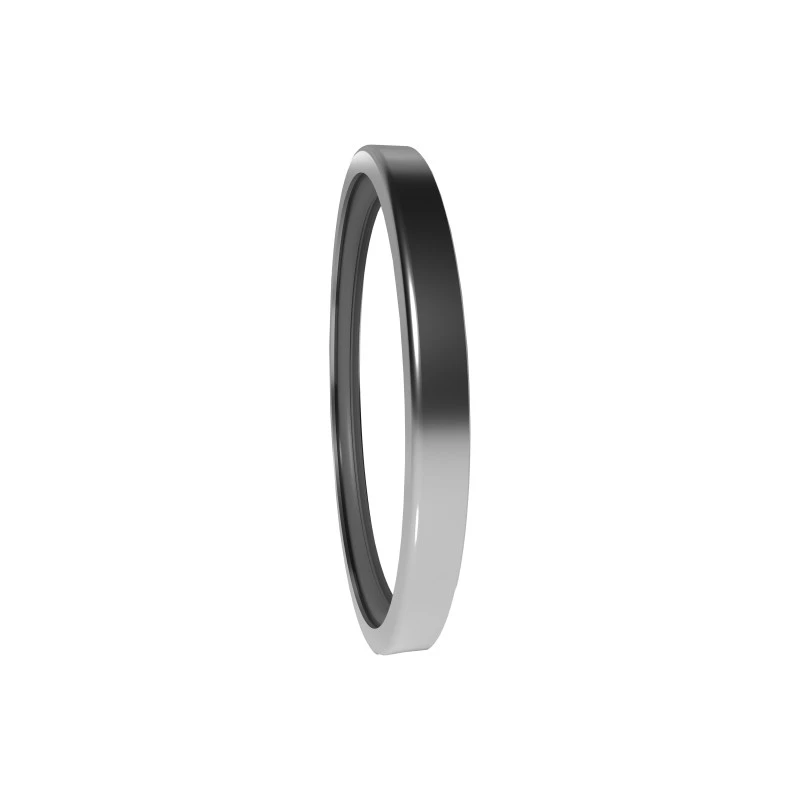

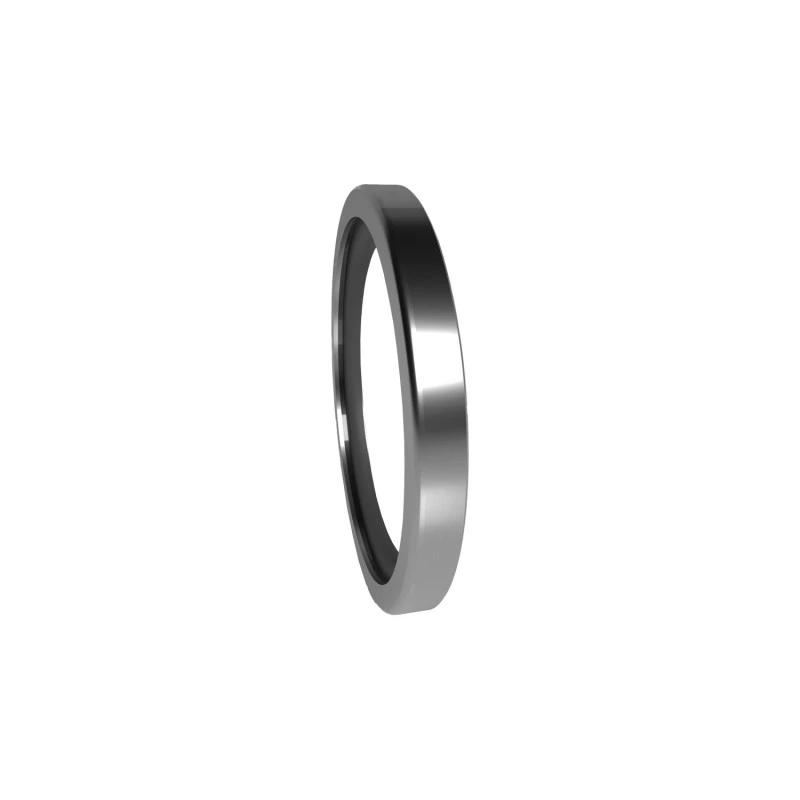

RCS -type PTFE Power Oil SEAL er sammensat af metalramme, PTFE tætning læbe og intern statisk tætning. Det er opdelt i en type, B -type, C -type, D -type osv. RC2057 Type Fuld PTFE -olieforsegling er opdelt i en type og B -type, især egnet til lejligheder, hvor traditionelle olieforseglinger ikke kan opfylde kravene. Funktioner:

1. Kemisk korrosionsbestandighed

2. bredt temperaturområde

3.. Velegnet til lav smøring og oliefri smøring

4. lav friktion for at opnå minimum strømforbrug

5. Velegnet til hastighed på høj linje

6. Ingen klæbning, lav modstand mod opstart efter langvarig nedlukning

7. Velegnet til roterende aksler, der ikke er blevet hærdet (rimeligt udvalg af PTFE -læbe)

8. Velegnet til lejligheder med højere pres

Ⅰ. Typiske applikationer:

Rotationskompressorer, skruekompressorer, transmission/gearkasser, blæsere, motorer, maskinværktøjspumper, hydrauliske motorer, centrifuger osv.

Ⅱ. Krav til hårdhed til parringsoverflader

Anbefalet hårdhed: HRC ≥ 58. Den krævede hårdhed er relateret til mange faktorer. Bløde roterende aksler gælder også i situationer med lavt tryk og lavhastighed. PTFE6 LIP -plader anbefales til bløde metaller.

Ⅲ. Kvalitetskrav til parringsoverflader

Ra = 0,2-0,63 A RZ = 1-3um Rmax = 1-4um

Tværsnitsform	Model	Tryk (MPA)	Temperatur (℃)	Hastighed (m/s)	Medium
	RCS-A	0.5	-35 ~+200	40	Olie, gas, vand osv.
	RCS-B	2	-35 ~+200	20	Olie, gas, vand osv.
	RCS-C	1	-35 ~+200	20	Olie, gas, vand osv.
	RCS-D	2	-35 ~+200	20	Olie, gas, vand osv.
	RC2057-A	0.5	-35 ~+200	30	Næsten alle medier
	RC2057-B	2	-35 ~+200	20	Næsten alle medier

Ⅳ. Fluideffekt spiralstrømningsmønster:

RCS-D-type vedtager en læbeplade med en spiralstrømningsmønsterstruktur for at forbedre tætningsevnen. Den roterende skaft får kun lov til at rotere i en retning.

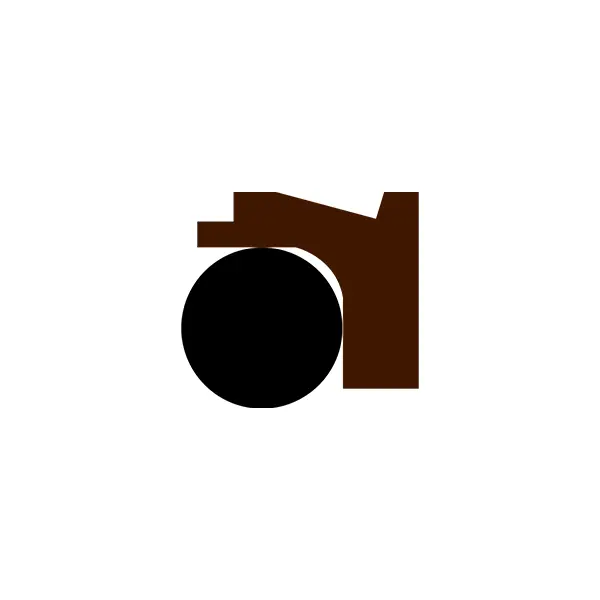

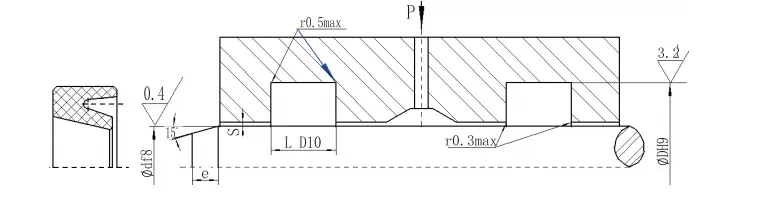

RC20658 Installationsdimensioner

Model	DF8	Dh9	L D10	SMAX
RC2065A	400-3000	D+16.8	15.1	1.2
RC2065	400-3000	D+17.5	15.1	1.2
> 3000	Kontakt vores firma

Afskåret længde

Roddiameterområde	Afskåret længde e≥
400-1000	15
1001-2000	20
2001-3000	25

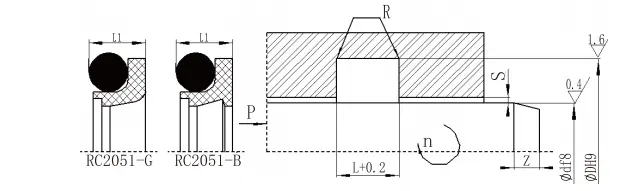

Specifikationer og dimensioner:

D F8 Standard RC2051	D F8 Let belastning RC2051-Q	D F8 Tung belastning RC2051-Z	D H9	L^+0.2	L1	Rmaks	S_maks			Z_min	d₀
D F8 Standard RC2051	D F8 Let belastning RC2051-Q	D F8 Tung belastning RC2051-Z	D H9	L^+0.2	L1	Rmaks	<10MPa	<20MPa	<40mpa	Z_min	d₀
--	5 ~ 15.9	--	D+4,5	3. 1	2.8	0.3	0.3	0.2	0. 15	3	1.8
5 ~ 15.9	16 ~ 38.9	--	D+6.3	4.0	3.7	0.4	0.4	0.25	0. 15	4	2.65
16 ~ 38.9	39 ~ 107.9	5 ~ 15.9	D+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39 ~ 107.9	108 ~ 670.9	16 ~ 38.9	D+11.7	7.6	7. 1	0.5	0.5	0.3	0.2	7	5.30
108 ~ 670.9	671 ～ 999	39 ~ 107.9	D+15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671 ～ 999	1000 ~ 1599	108 ~ 670.9	D+19.4	12. 1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000 ~ 1599	≥1600	671 ～ 999	D +22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	--	1000 ~ 1599	D+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0

Bemærk: 1. For skaftdiameter ≤30 mm anbefales det at bruge åben rille. Let belastningstype er lettere at installere i lukket rille.

2. Det anbefales, at overfladenhårdheden af den roterende skaft er HRC> 58.

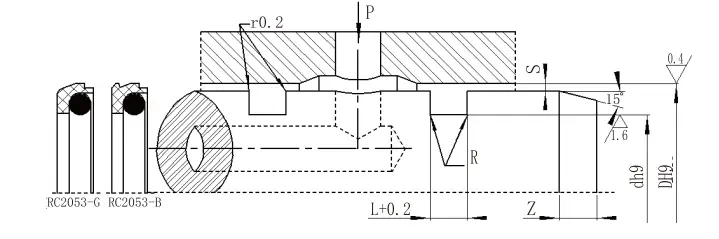

RC2053

Blændeområde D H9	Groove Diameter D H9	Groove bredde L+0,2	Forseglingshøjde L1	Afrundede hjørner Rmaks	Radial clearance s			Afskåret Zmin	O-ring tråddiameter D0
Blændeområde D H9	Groove Diameter D H9	Groove bredde L+0,2	Forseglingshøjde L1	Afrundede hjørner Rmaks	<10MPa	<20MPa	<40mpa	Afskåret Zmin	O-ring tråddiameter D0
8 ~ 12	D-4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
13 ~ 24	D-6.3	4	3.7	0.4	0.4	0.25	0.15	4	2.65
25 ~ 51	D-8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
52 ~ 127	D-11.7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
128 ~ 500	D-15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
501 ~ 1600	D-19.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.6

Bemærk: 1. For skaftdiameter ≤ 30 mm anbefales åben rille.

RC2052

Skaftets diameterområde D F8	Groove Diameter D H9	Groove bredde L^+0.2	Radial clearance s_maks		Afrundede hjørner R_maks	Afskåret Z_min
Skaftets diameterområde D F8	Groove Diameter D H9	Groove bredde L^+0.2	0 ~ 10MPa	10 ~ 20MPa	Afrundede hjørner R_maks	Afskåret Z_min
6 ~ 18	D+4.9	2.2	0.15	0.1	0.4	2
19 ~ 37	D+7,5	3.2	0.2	0.15	0.6	3
38 ~ 199	D+11.0	4.2	0.25	0.2	1.0	4
200 ~ 255	D+15.5	6.3	0.3	0.25	1.3	5
256 ~ 649	D+21.0	8.1	0.3	0.25	1.8	7
650 ~ 1500	D+28.0	9.5	0.45	0.3	2.0	8

Bemærk: 1. For skaftdiameter ≤ 30 mm anbefales åben rille.

2. For tryk> 30 MPa bruger SEAL ROOT -området H8/F8 -tolerance.

RC2054

Blændeområde D H9	Groove Diameter D H9	Groove bredde L^+0.2	Radial clearance s_maks		Afrundede hjørner R_maks	Afskåret Z_min
Blændeområde D H9	Groove Diameter D H9	Groove bredde L^+0.2	0 ~ 10MPa	10 ~ 20MPa	Afrundede hjørner R_maks	Afskåret Z_min
8 ~ 39	D-4.9	2.2	0.15	0.1	0.4	2
40 ~ 79	D-7.5	3.2	0.2	0.15	0.6	3
80 ~ 132	D-11.0	4.2	0.25	0.2	1.0	4
133 ~ 329	D-15.5	6.3	0.3	0.25	1.3	5
330 ~ 669	D-21.0	8.1	0.3	0.25	1.8	7
670 ~ 1500	D-28.0	9.5	0.45	0.3	2.0	8

Gældende arbejdsvilkår for højtryksrotary sæler:

Profil	Model	Tryk (MPA)	Temperatur (℃)	Referencehastighed (m/s)	Reference PV -værdi MPA.M/s	Medier
	RC2051-B	≤ 70 (standard)	-35 ~+100 (matchende O-ring NBR)	<2	≤5	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC2051-B	≤30 (høj hastighed)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC051-G.	≤ 70 (standard)	-35 ~+100 (matchende O-ring NBR)	<2	≤5	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC051-G.	≤30 (høj hastighed)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2053-B	≤ 70 (standard)	-35 ~+100 (matchende O-ring NBR)	<2	≤5	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC2053-B	≤30 (høj hastighed)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2053-G.	≤ 70 (standard)	-35 ~+100 (matchende O-ring NBR)	<2	≤5	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC2053-G.	≤30 (høj hastighed)	-20 ~+200 (matchende O-ring FKM)	<6	≤5
	RC2052	≤40	-35 ~+100 (matchende O-ring NBR)	≤2	≤2,5	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC2052	≤40	-20 ~+200 (matchende O-ring FKM)	≤2	≤2,5
	RCX17	≤20	-35 ~+100	≤0,5	-	Hydraulisk olie, emulsion, vand, gas osv.
	RC2054	≤40	-35 ~+100 (matchende O-ring NBR)	≤2	-	Hydraulisk olie, emulsion, vand, gas osv. Hydraulisk olie, emulsion, vand, gas osv.
	RC2054	≤40	-20 ~+200 (matchende O-ring FKM)	≤2	-
	RCX18	≤20	-35 ~+100	≤0,5	-	Hydraulisk olie, emulsion, vand, gas osv.
	Rdi	<36	-35 ~+100	<0,5	-	Hydraulisk olie, emulsion, vand, gas osv.
	RDA	<36	-35 ~+100	<0,5	-	Hydraulisk olie, emulsion, vand, gas osv.
	RCS-A	0.5	-35 ~+200	40	≤6	Olie, vand, gas osv.
	RCS-B	2	-35 ~+200	20	≤1	Olie, vand, gas osv.
	RCS-C	1	-35 ~+200	20	≤6	Olie, vand, gas osv.
	RCS-D	2	-35 ~+100	20	≤6	Olie, vand, gas osv.
	RC2057-A	0.5	-35 ~+200	30	≤6	Næsten alle medier
	RC2057-B	2	-35 ~+200	20	≤6	Næsten alle medier
	RC2065	1	-35 ~+200	6	≤1	Hydraulisk olie, emulsion, vand, fedt osv.
