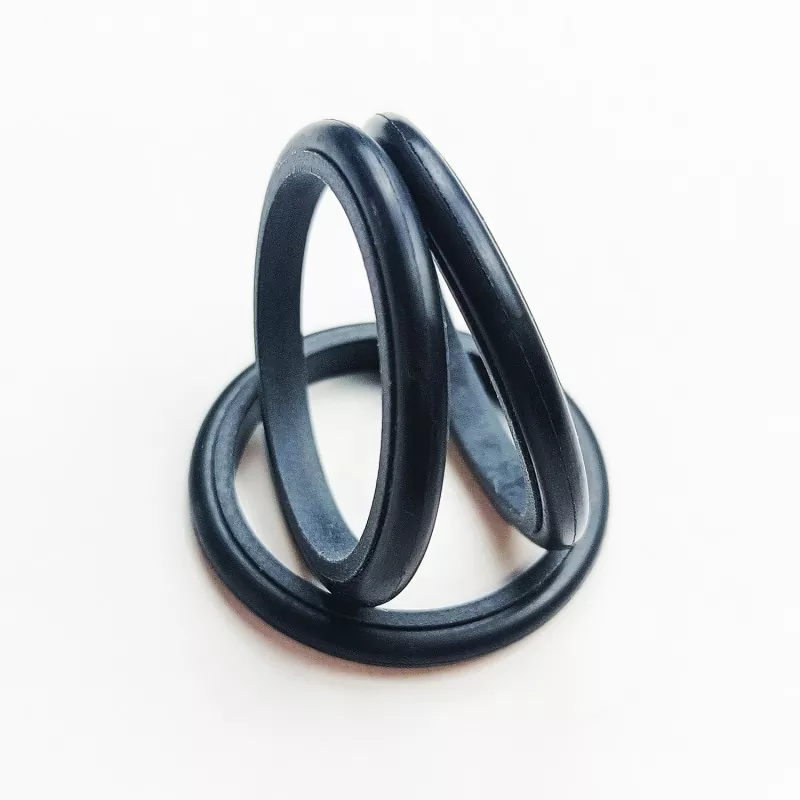

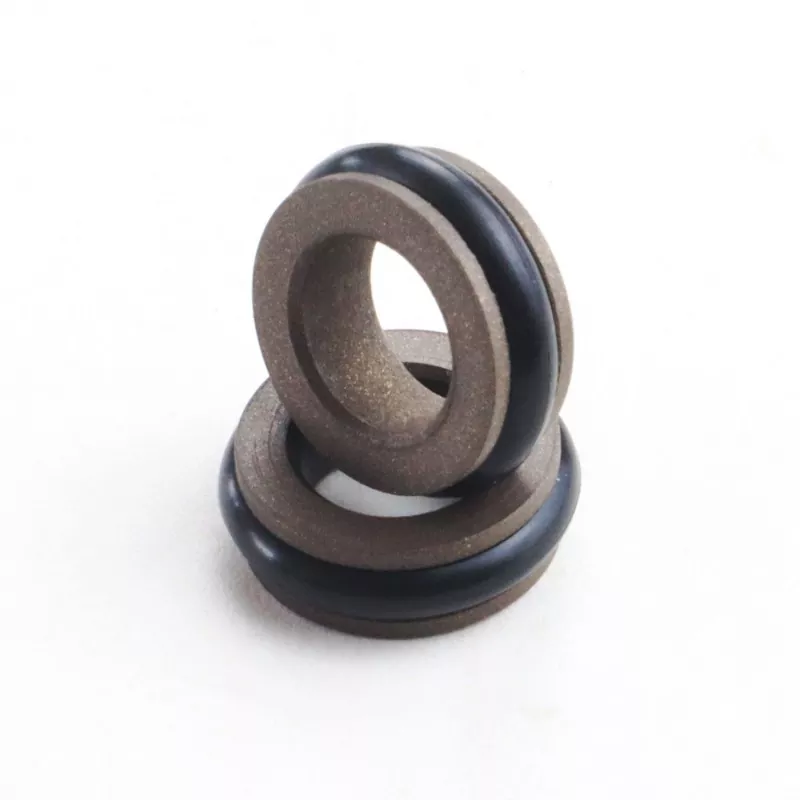

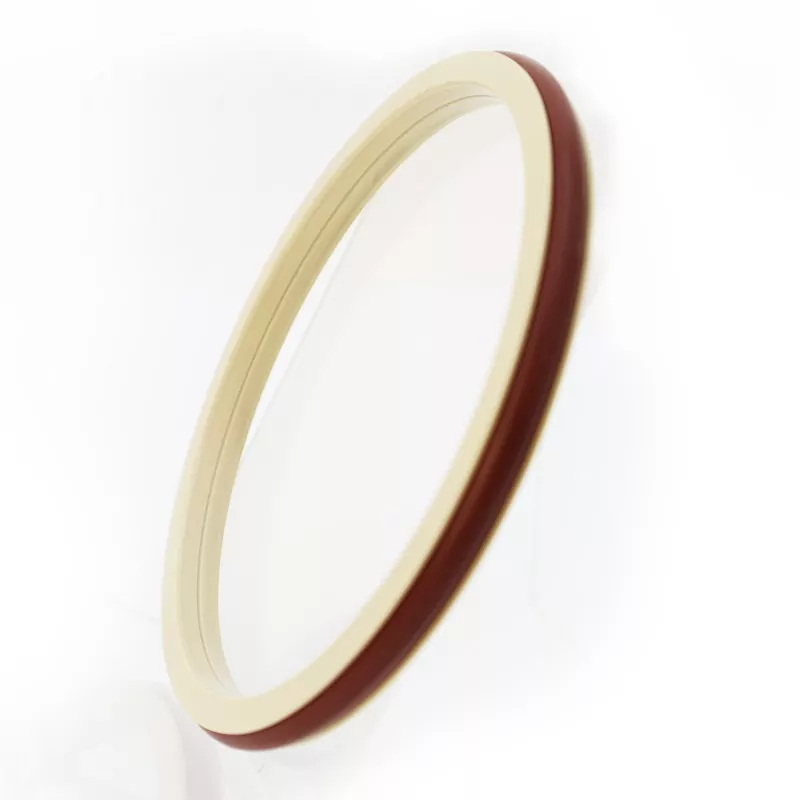

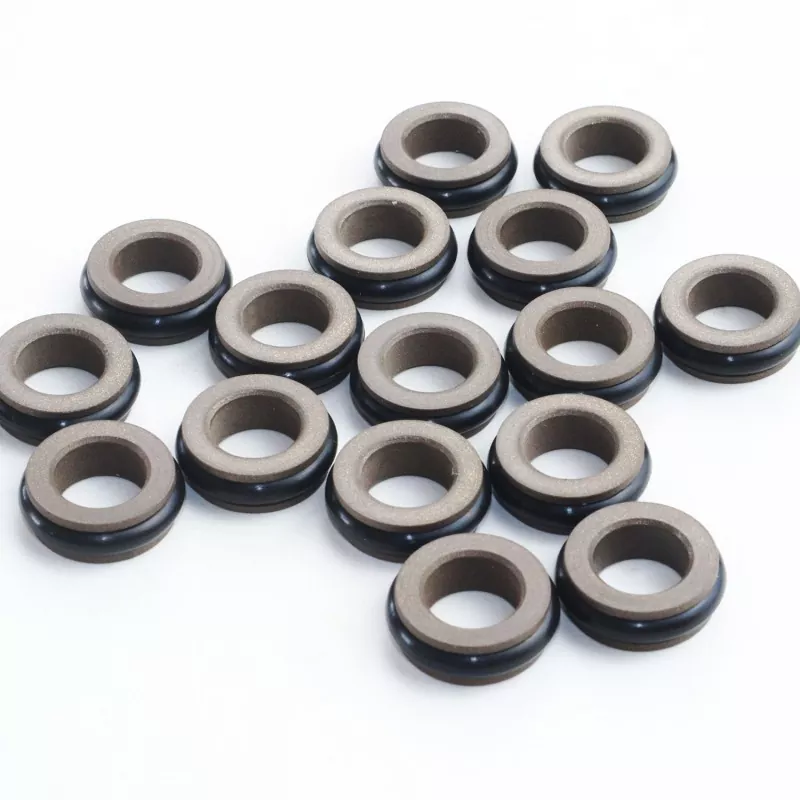

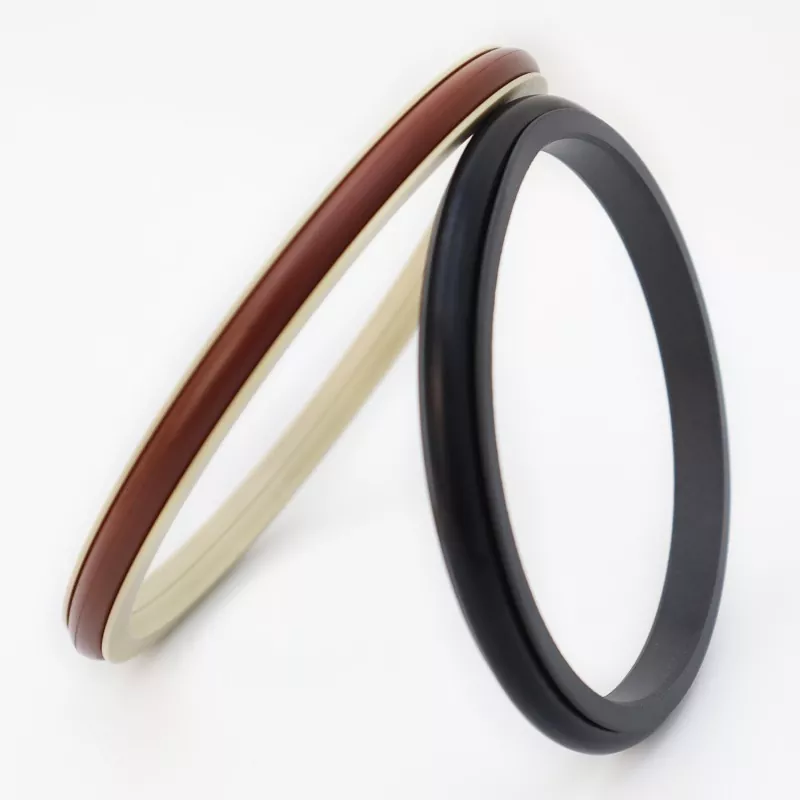

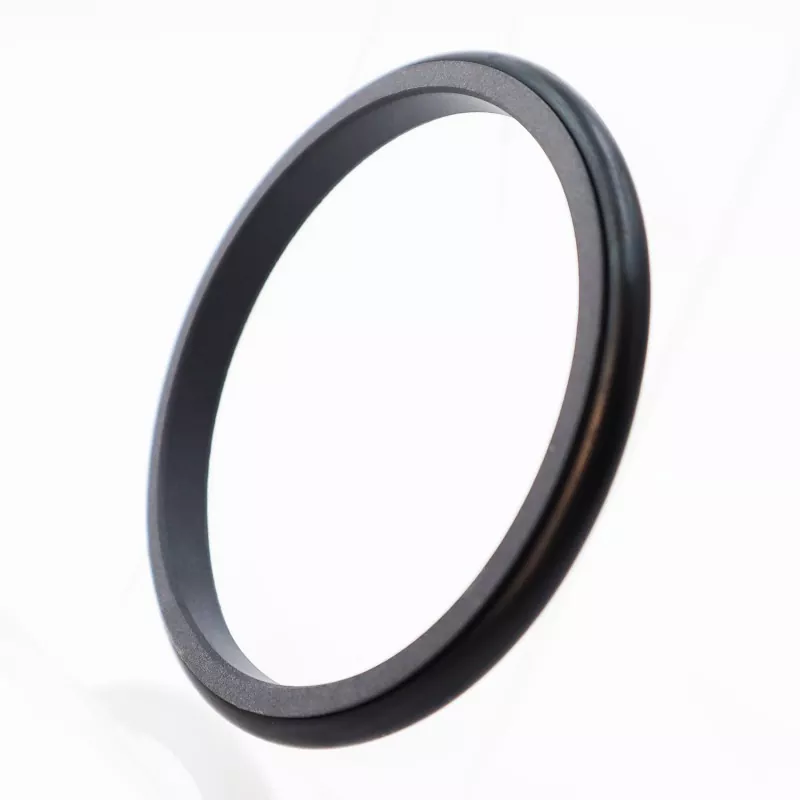

C-type kombineret tætning består af en C-formet tætningsring lavet af PTFE og dets kompositmateriale og en O-ring. Den er velegnet til tovejs trykforsegling i både hydrauliske og pneumatiske frem- og tilbagegående bevægelser. Den fås i RC06- og RC07-serien (kompatibel med GB1235-seriens O-ringe) afhængigt af den matchende O-ring. På grund af tætningsringens tynde læbedesign har den god følgekompensationsevne, hvilket resulterer i fremragende tætningsydelse. Den symmetriske struktur af C-type tætningen giver mulighed for tætning under tovejstryk.
1. Velegnet til både hydrauliske og pneumatiske applikationer.
2. Fremragende tætningsydelse til både høj- og lavtryksapplikationer.
3. Lav friktion, lav startmodstand, jævn drift, lige dynamisk og statisk friktion og ingen krybning.
4. Lang levetid; velegnet til oliefri smøreforsegling.
5. Velegnet til tovejs trykforsegling.
Ekstreme værdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medier |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikolie, brandhæmmende væsker (HFA/HFB), gas mv. |
|
-20 til +180 (med FKM O-ring) |
1. Matchende O-ringsmaterialer: RO1 nitrilbutadiengummi (NBR), RO2 fluorgummi (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer omfatter PTFE2, PTFE4 og andre højtydende materialer.
Bestillingsmodel RC06-80x89.9x9.2-PTFE3—R01
Model-stangdiameter x rillediameter x rillebredde PTFE3 - Modificeret PTFE-materialekode R01 O-ringmateriale
Kan producere produkter af enhver størrelse anført i specifikationstabellen.
|
d f8 Standard RC06 |
d f8 Let-duty RC06-Q |
d f8 Kraftig RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note: 1. For akseldiametre ≤ 70 mm anbefales åbne rilletætninger. For installation af integrerede (lukkede) rilletætninger henvises til installationsvejledningen.
2. For tryk > 40MPa skal tætningens rodareal Smax bruge en H8/f8 pasformstolerance.
Matchende O-ring GB1235 Kan producere produkter af enhver størrelse, der er angivet i specifikationstabellen.
|

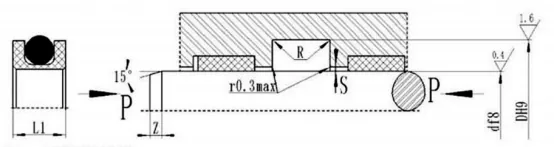

Skaftdiameterområde d f8 |
Rille diameter D H9 |
Rendens bredde L+0,2 |
Tætningshøjde L1 |
Afrundede hjørner Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-rings wire diameter d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Bestillingseksempel RC07—80*90.4*9.8-PTFE3-R01
