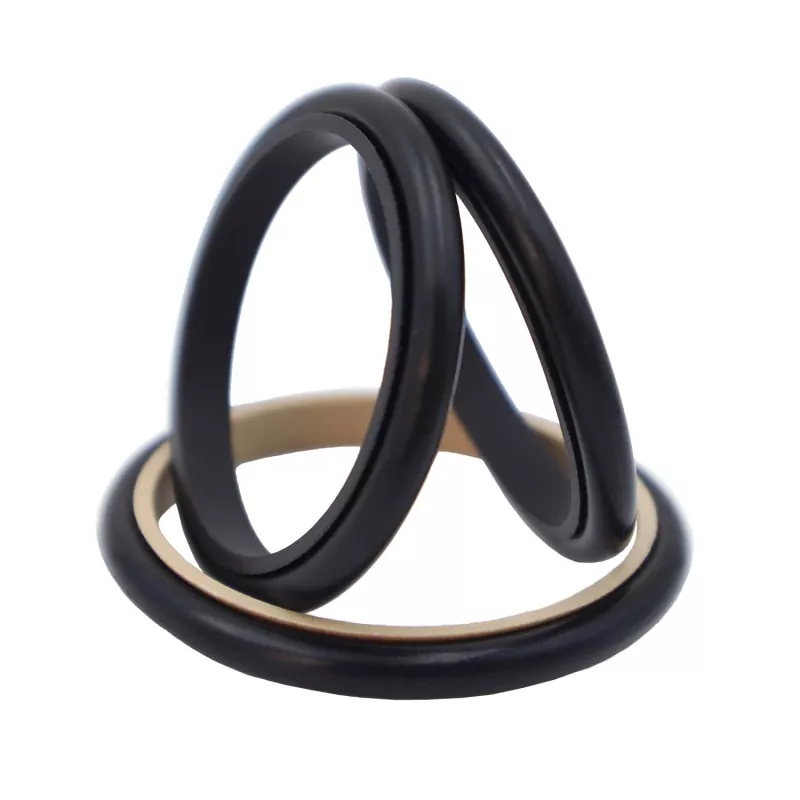

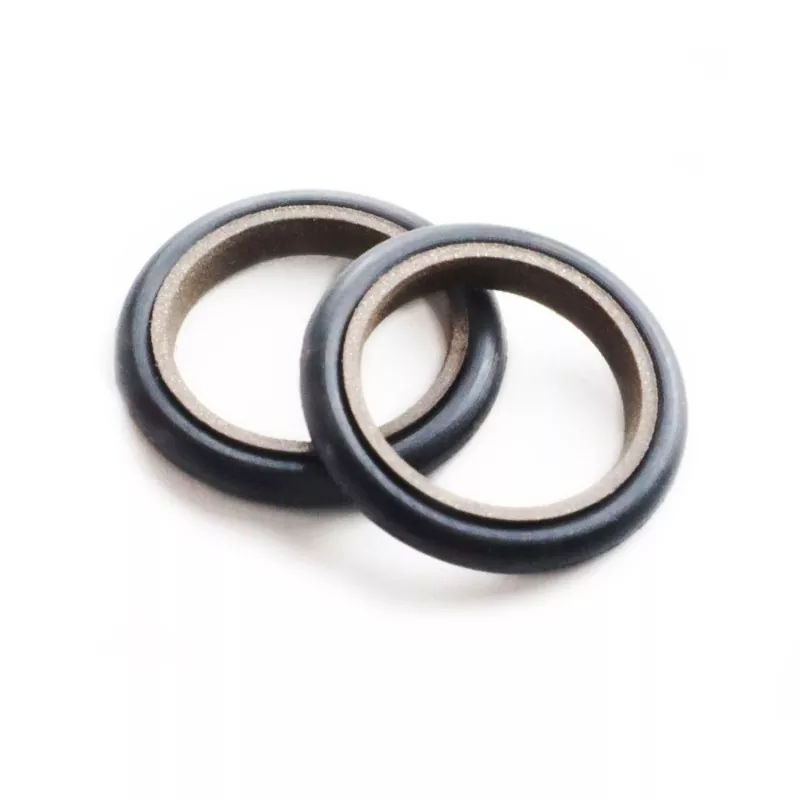

Hættekombinationsforsegling

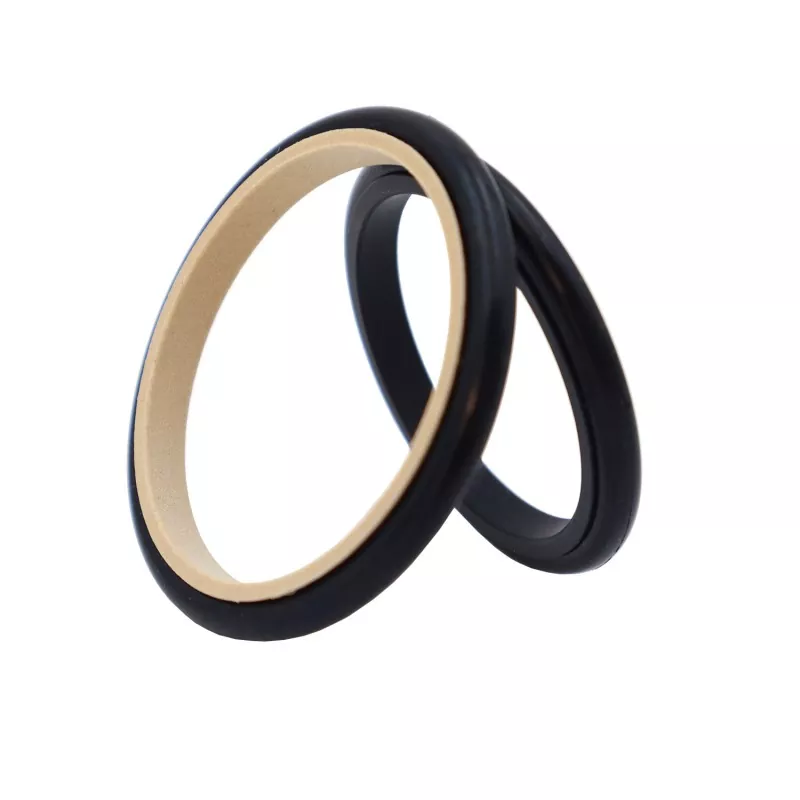

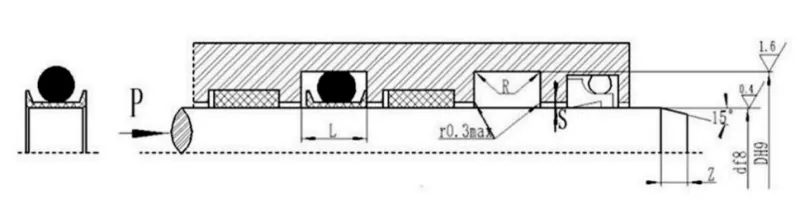

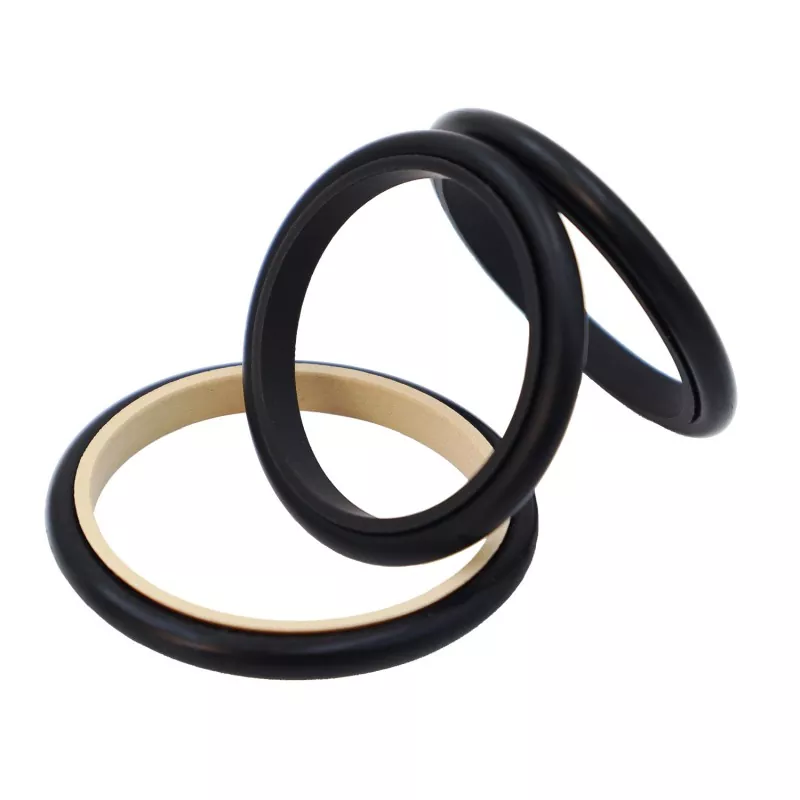

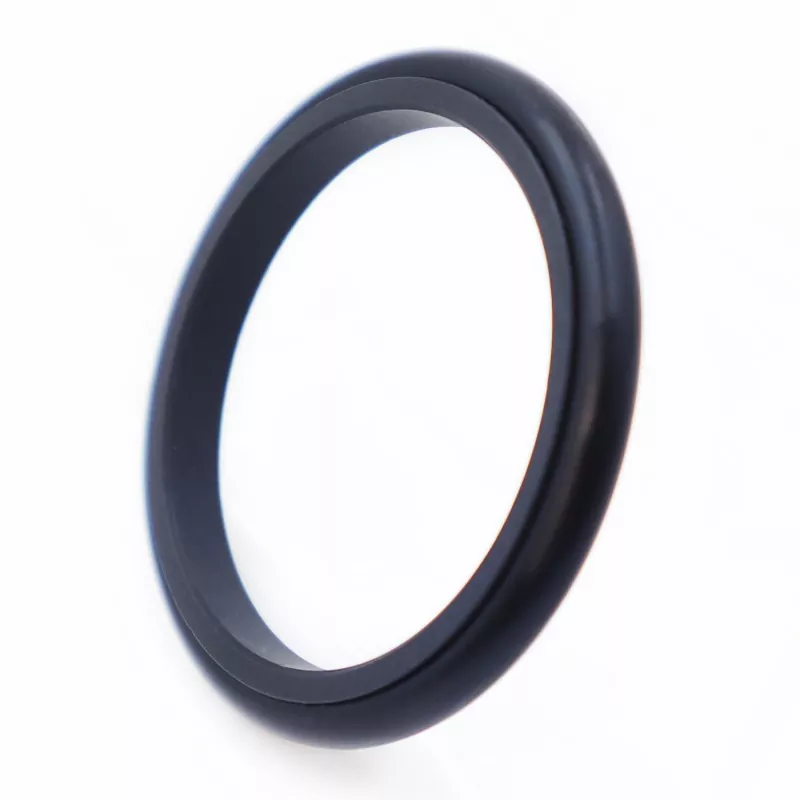

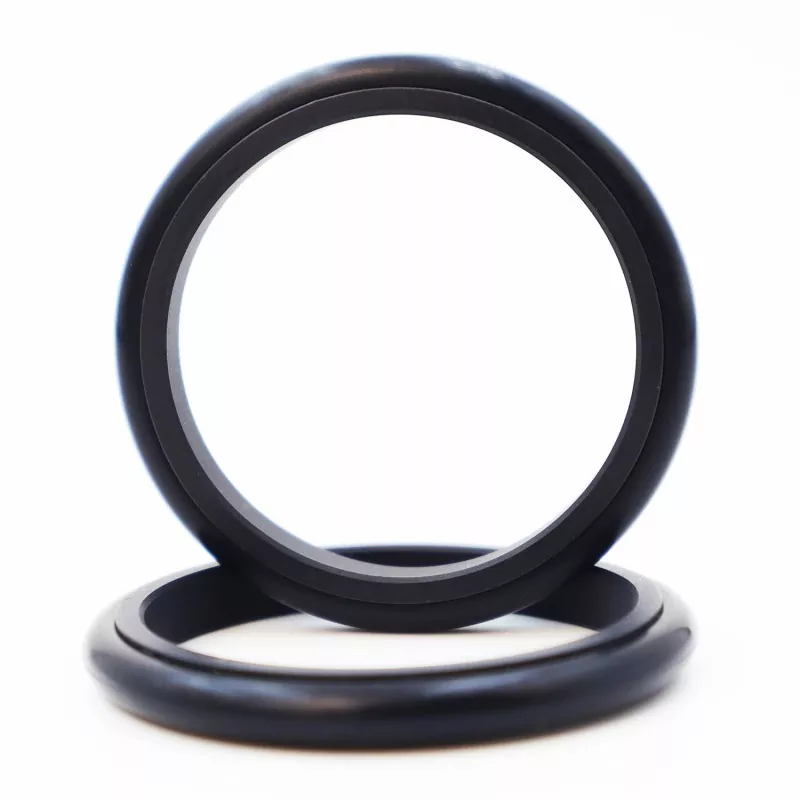

Hættekombinationstætningen består af en PTFE-hætteformet tætningsring og en gummi O-ring, designet til tovejs trykforsegling i hydrauliske og pneumatiske frem- og tilbagegående applikationer. O-ringen giver radial kraft og kompenserer for slid på tætningsringen; tætningsringen har et tyndlæbedesign, der tilbyder fremragende opfølgningskompensationsevner, hvilket resulterer i overlegen tætningsydelse. Den er kompatibel med standard GB1235 O-ringsriller. For stangdiametre, der er mindre end 30 mm, bør der anvendes et split-type (åbent) rilledesign.

Denne tætning er velegnet til både hydrauliske og pneumatiske driftsforhold og understøtter tovejs trykforsegling. Det giver fordele som lav friktion, minimal brudmodstand, jævn drift uden stick-slip, egnethed til oliefri smøring og lang levetid. Det kræver minimal installationsplads og giver mulighed for nem adskillelse og vedligeholdelse.

Valgbemærkning: Til applikationer med stangdiametre på 30 mm eller mindre anbefales brugen af ​​en split-type (åben) rille til installation.

Produktegenskaber

1. Velegnet til både hydrauliske og pneumatiske applikationer; understøtter tovejs trykforsegling.

2. Lav friktion, minimal brudmodstand og jævn bevægelse; lige dynamisk og statisk friktion; ingen stick-slip.

3. Lang levetid; velegnet til oliefri smøreapplikationer.

4. Kompakt design; nem installation og vedligeholdelse.

Gældende driftsbetingelser

Grænseværdier bør ikke forekomme samtidigt.

Materialevalg

1. Materialer til den medfølgende O-ring omfatter: R01 Nitrilgummi (NBR), R02 Fluorgummi (FKM) osv.

2. Tætningsringmateriale: Standardmateriale PTFE3; alternative materialer omfatter PTFE1, PTFE2 og PTFE4.

Eksempel på bestilling

Ordremodel: RC13—80-PTFE3—R01 eller SPNC-80-PTFE3—R01

RC13/SPNC - Model 80 - Skaftdiameter dPTFE3 - PTFE Materialekode R01 - O-ring Materialekode

Specifikationstabel

Produkter kan fremstilles i enhver størrelse, der er angivet i specifikationstabellen.
