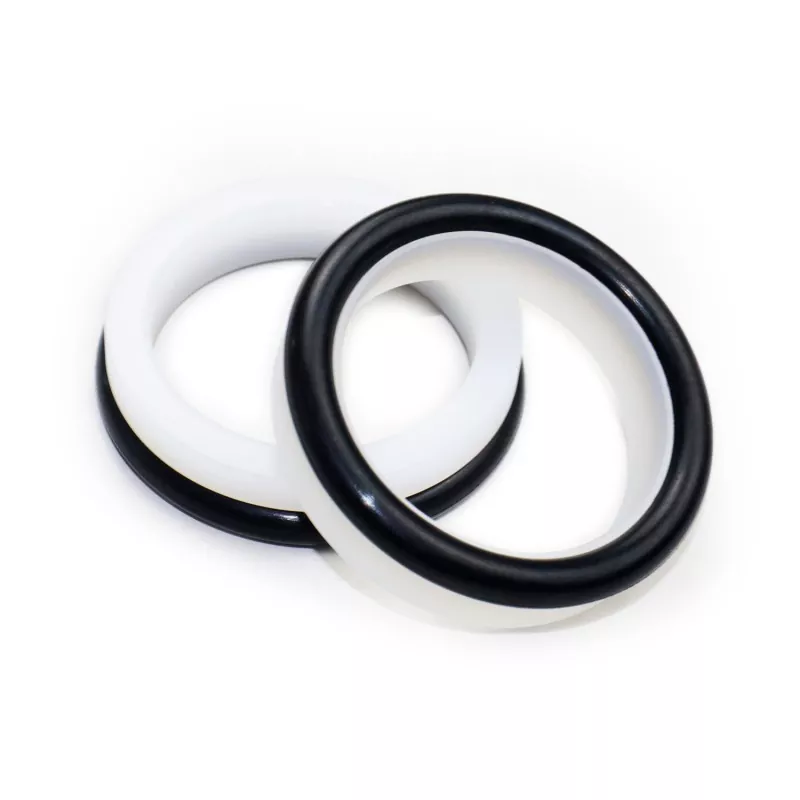

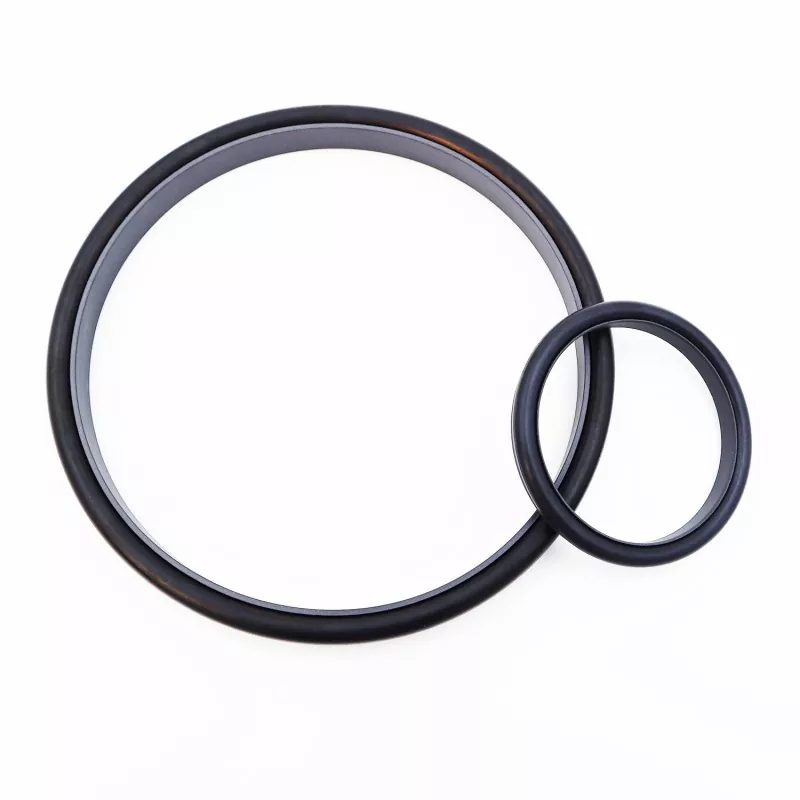

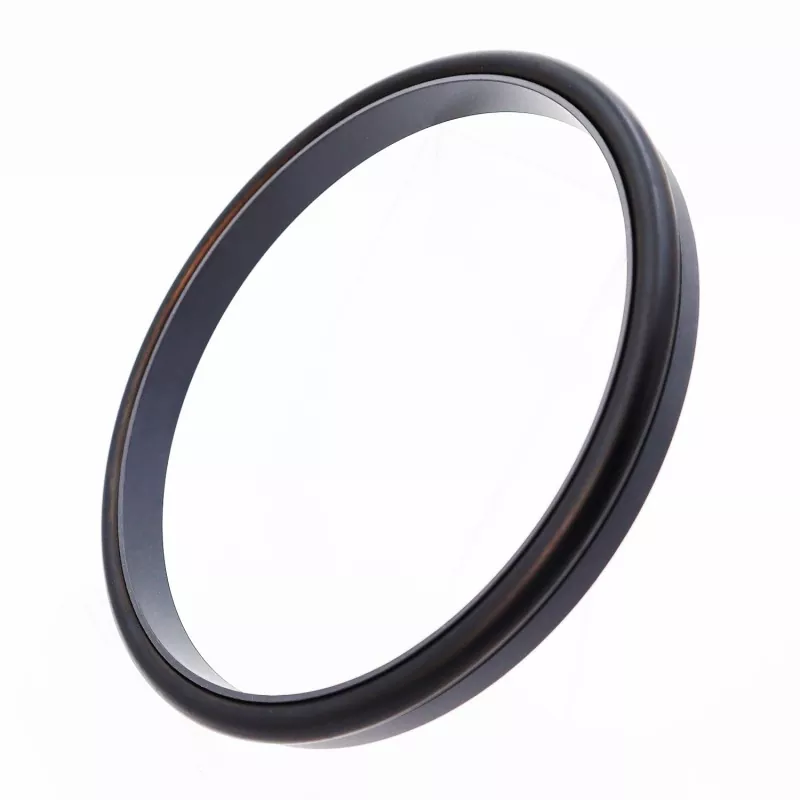

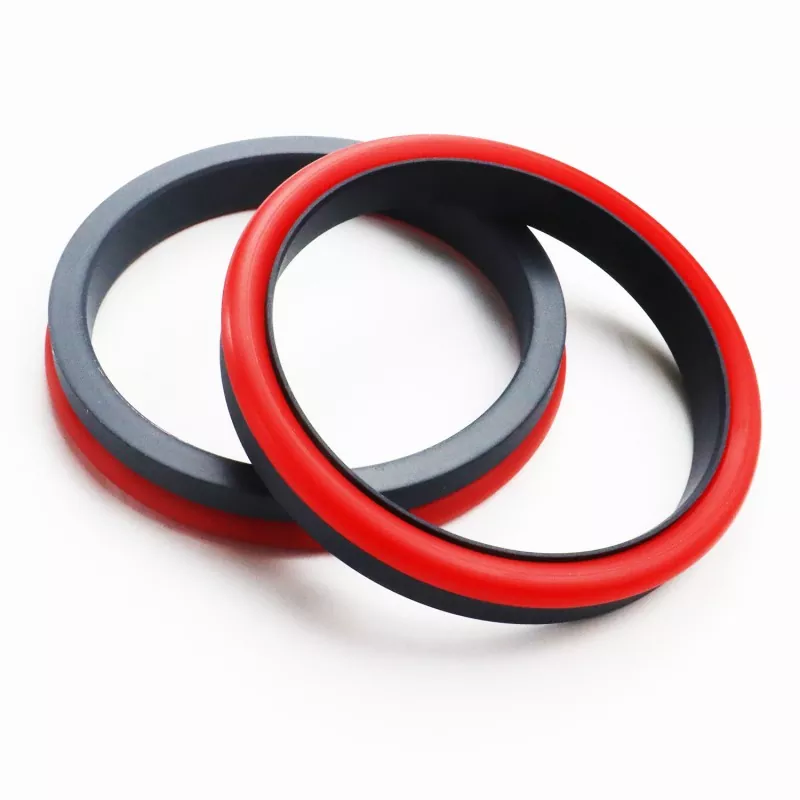

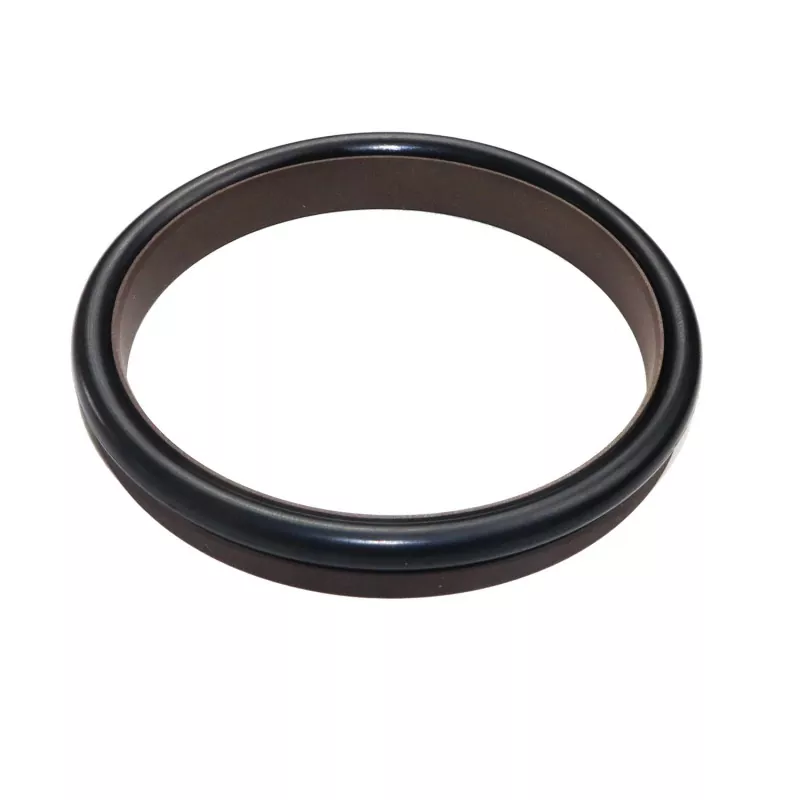

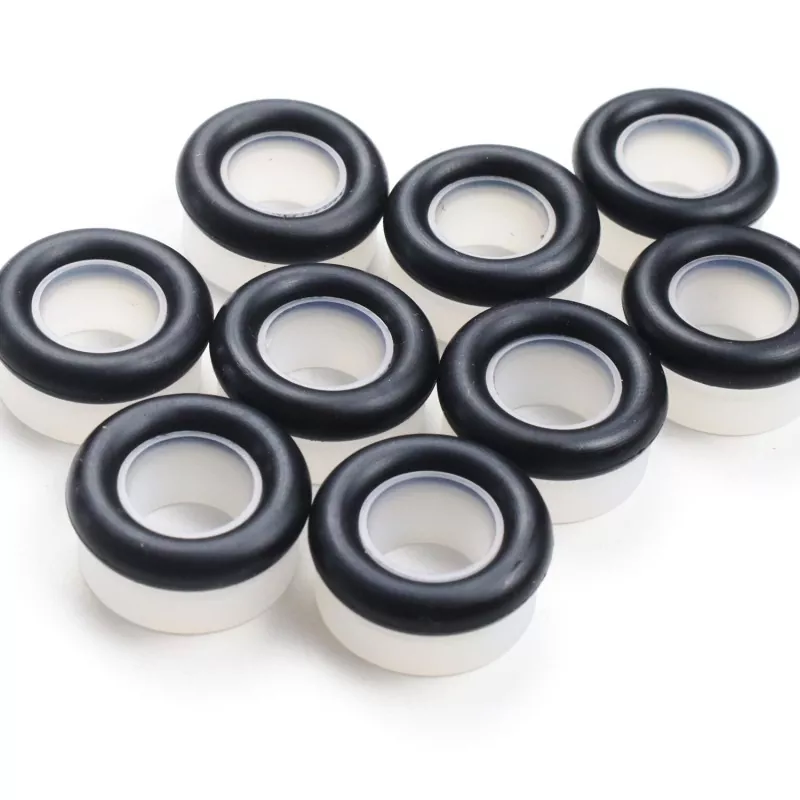

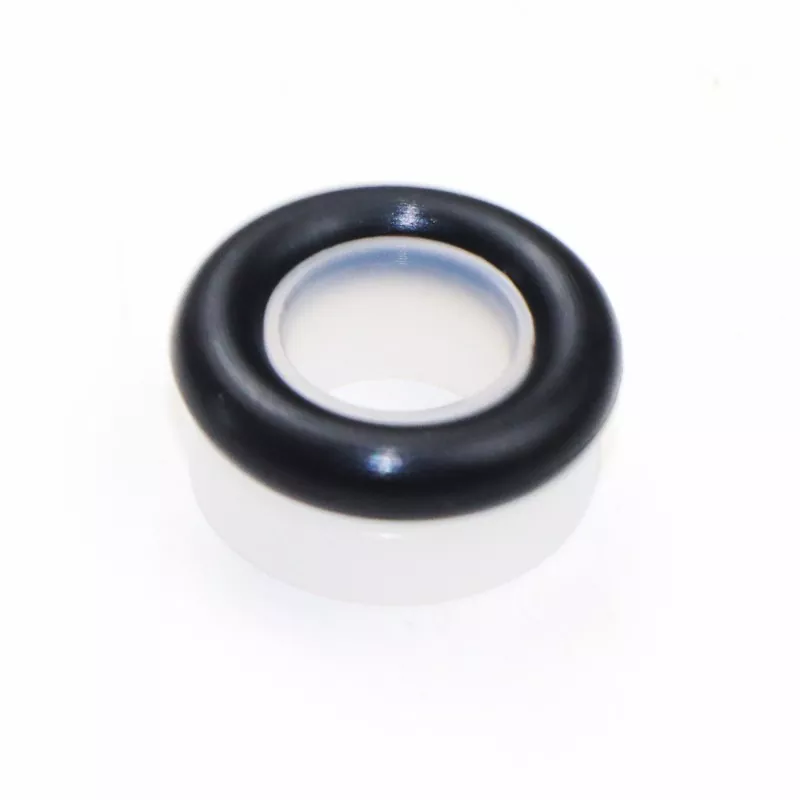

Den forstærkede retvinklede kombinerede tætning (ultra-højtryk/hydraulisk tryktætning) består af en forstærket retvinklet tætningsring lavet af PTFE og dets kompositmaterialer og en O-ring. Den er velegnet til ensrettet tætning i hydraulisk frem- og tilbagegående bevægelse.
Afhængigt af den anvendte type O-ring er den tilgængelig i RC08- og RC09-serien (kompatibel med GB1235-seriens O-ringe). På grund af tætningsringens optimerede tykkelsesdesign klarer den sig godt selv i vandtryk eller andre lavviskøse medier.
Den forstærkede tætningsring's strukturelle design forbedrer også tætningens modstandsdygtighed over for højt og ultrahøjt tryk. Det er generelt ikke egnet til montering i lukkede riller.
1. Lav friktion, lav startmodstand, jævn bevægelse, lige dynamisk og statisk friktion, ingen krybning.
2. Lang levetid, velegnet til oliefri smøreforsegling.
3. Velegnet til forsegling af højtryks-, ultrahøjtryks- og lavviskositetsmedier såsom vand.
Ekstreme værdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medier |
|
≤200 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikolie, brandhæmmende væsker (HFA/HFB), gas mv. |
|
-20 til +200 (med FKM O-ring) |
1. Matchende O-ringsmaterialer: R01 Nitril Butadien Rubber (NBR), RO2 Fluorrubber (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer omfatter PTFE2, PTFE4 og andre højtydende materialer.

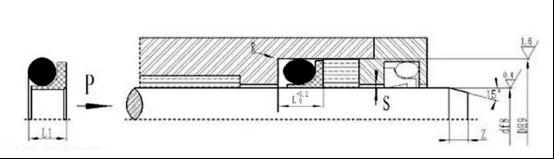

Bestillingsmodel RC08—80x90.2x11.2—PTFE3—R01 Model-stangdiameter x rillediameter x rillebredde-materialekode
RC08 Specifikationer og parametre Tabel
Kan producere produkter af enhver størrelse anført i specifikationstabellen
|
Standard df8 RCO8 |
Let belastning df8 RCO8-Q |
Tung belastning df8 RC08-Z |
Rille diameter D H9 |
Rillebredde L+0,2 |
Tætningshøjde L1 |
Afrundede hjørner Rmax |
Radial frigang Smax |
Chamfer Zmin |
O-rings wire diameter dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Note:1. Kontakt venligst vores virksomhed, hvis et lukket rillesystem er påkrævet.
2. Tryk > 60MPa, rod H8/f8 tilpasningstolerance, ultrahøjtryksforsegling Smax < 0,05.
