Som en producent med speciale i højtryksforseglinger tilbyder Ruichen Sealing "Foot-type Combined Seal." Tætningsringen har en tyndlæbestruktur, der giver fremragende dynamiske kompensationsevner. Dens unikke fodformede tætningsoverflade - med en kileformet rille - forbedrer forureningsmodstanden og reducerer friktionen; dette specialiserede design øger trykmodstanden markant, hvilket gør den velegnet til højtryks- og ultrahøjtryksanvendelser. Bemærk: Denne tætning er ikke egnet til installation i lukkede riller.
Vi modtager gerne forespørgsler vedrørende udvælgelse og bulkordrer fra indkøbere af ingeniørudstyr.

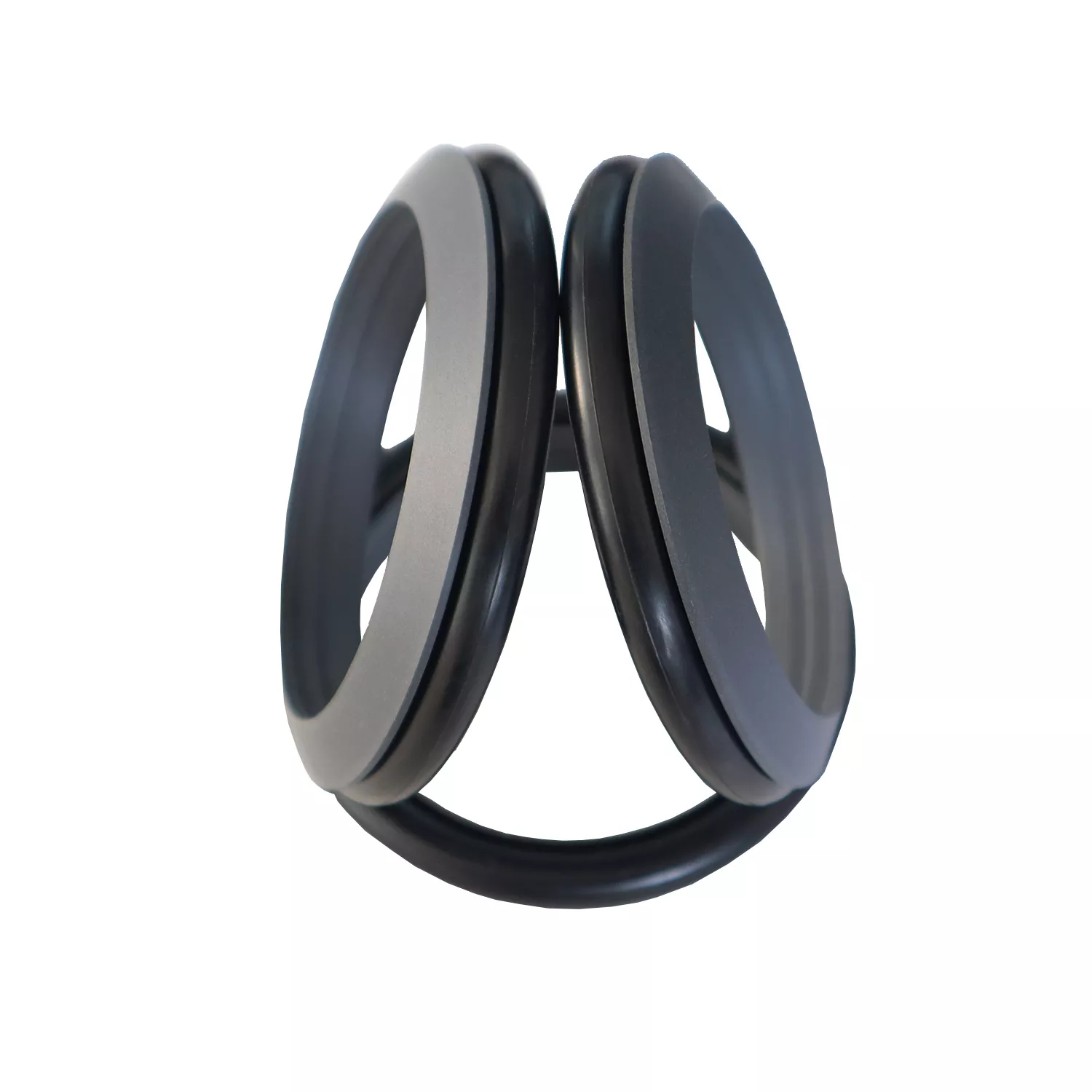

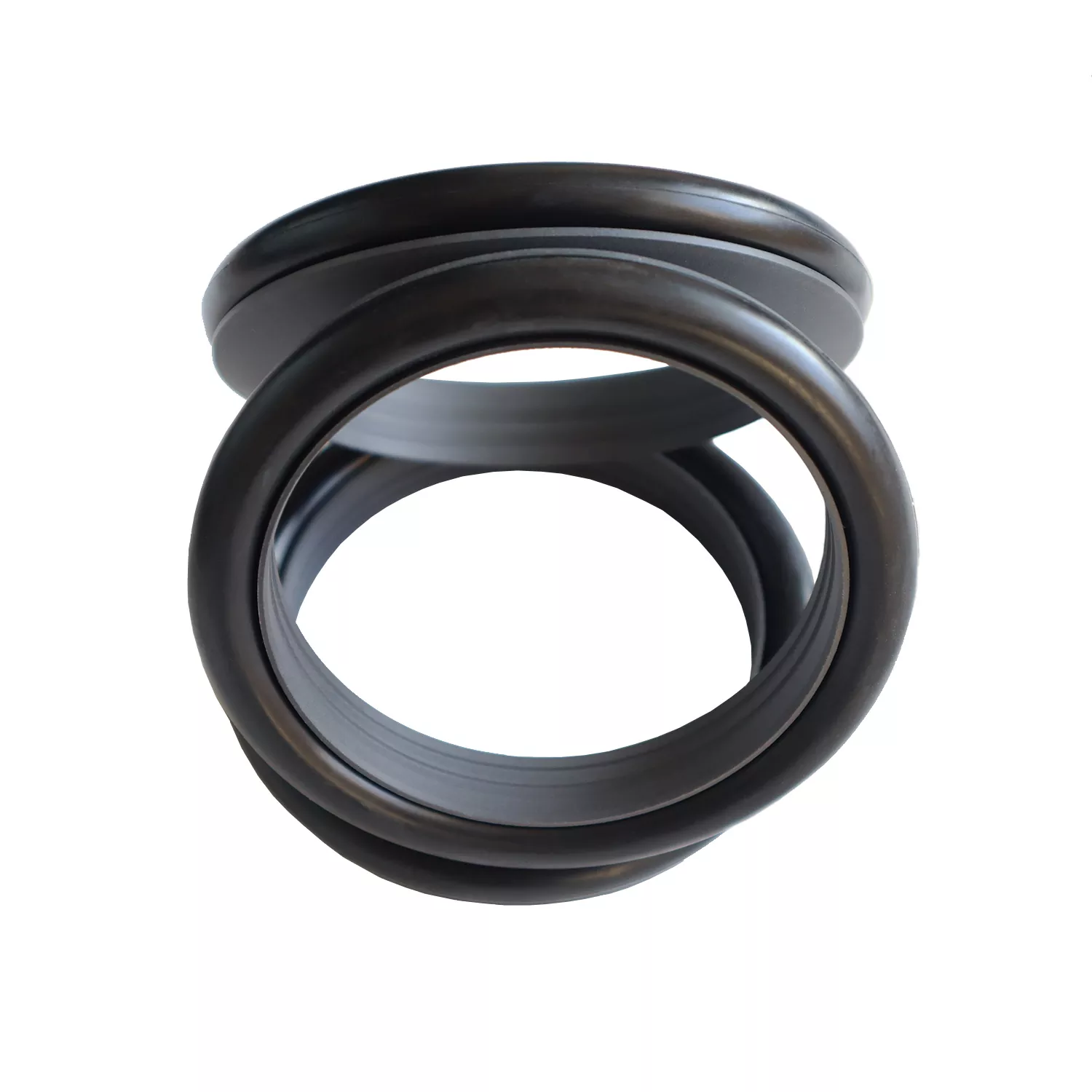

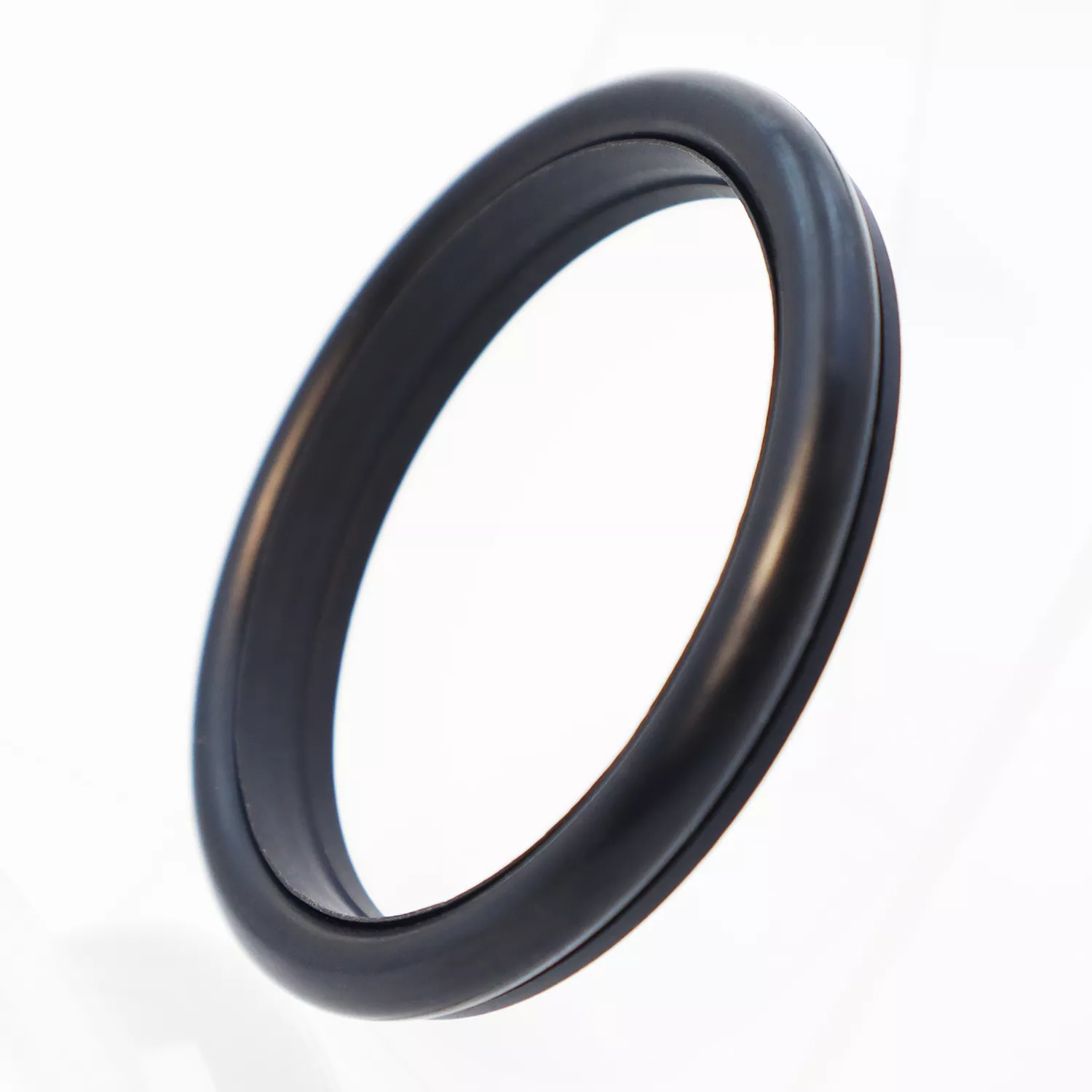

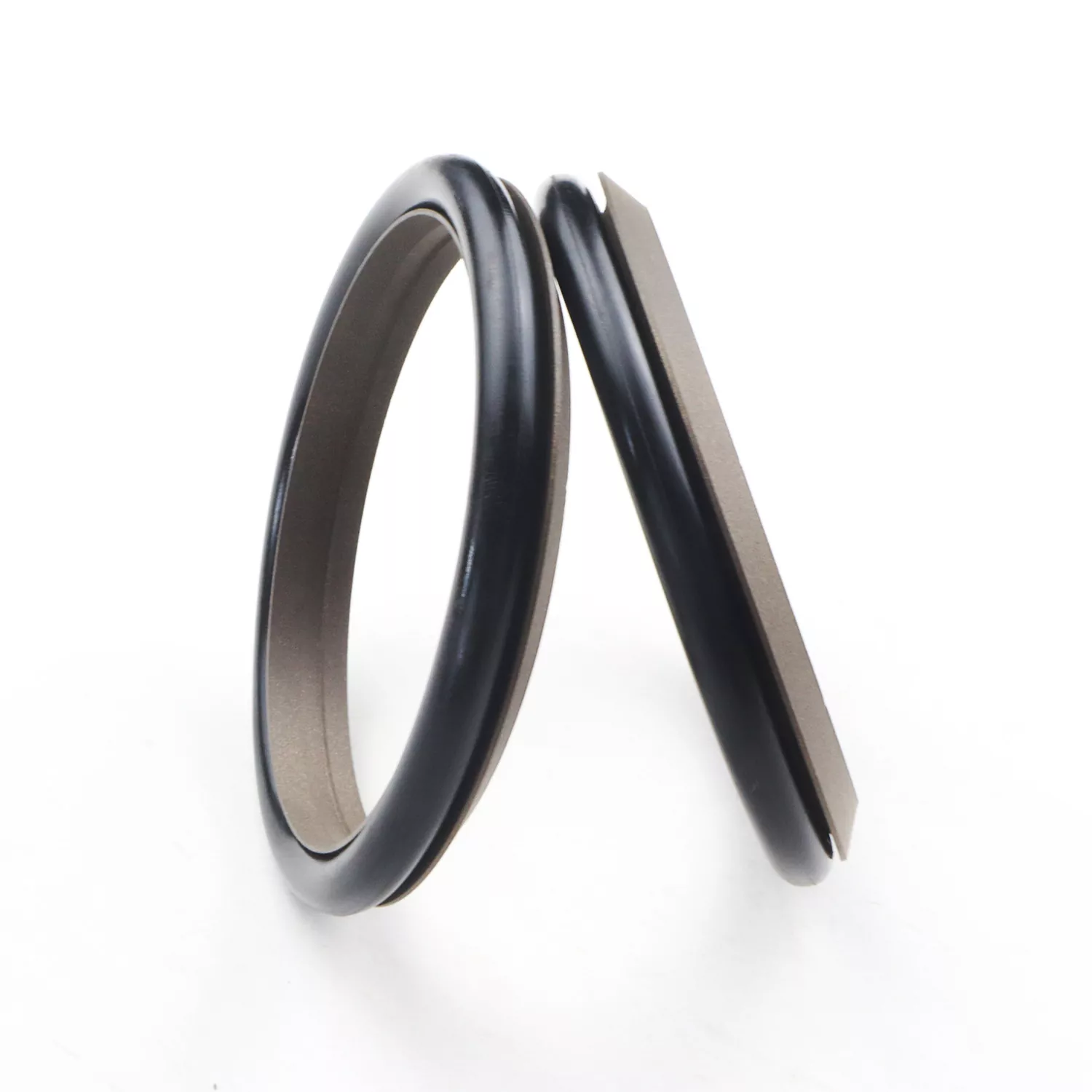

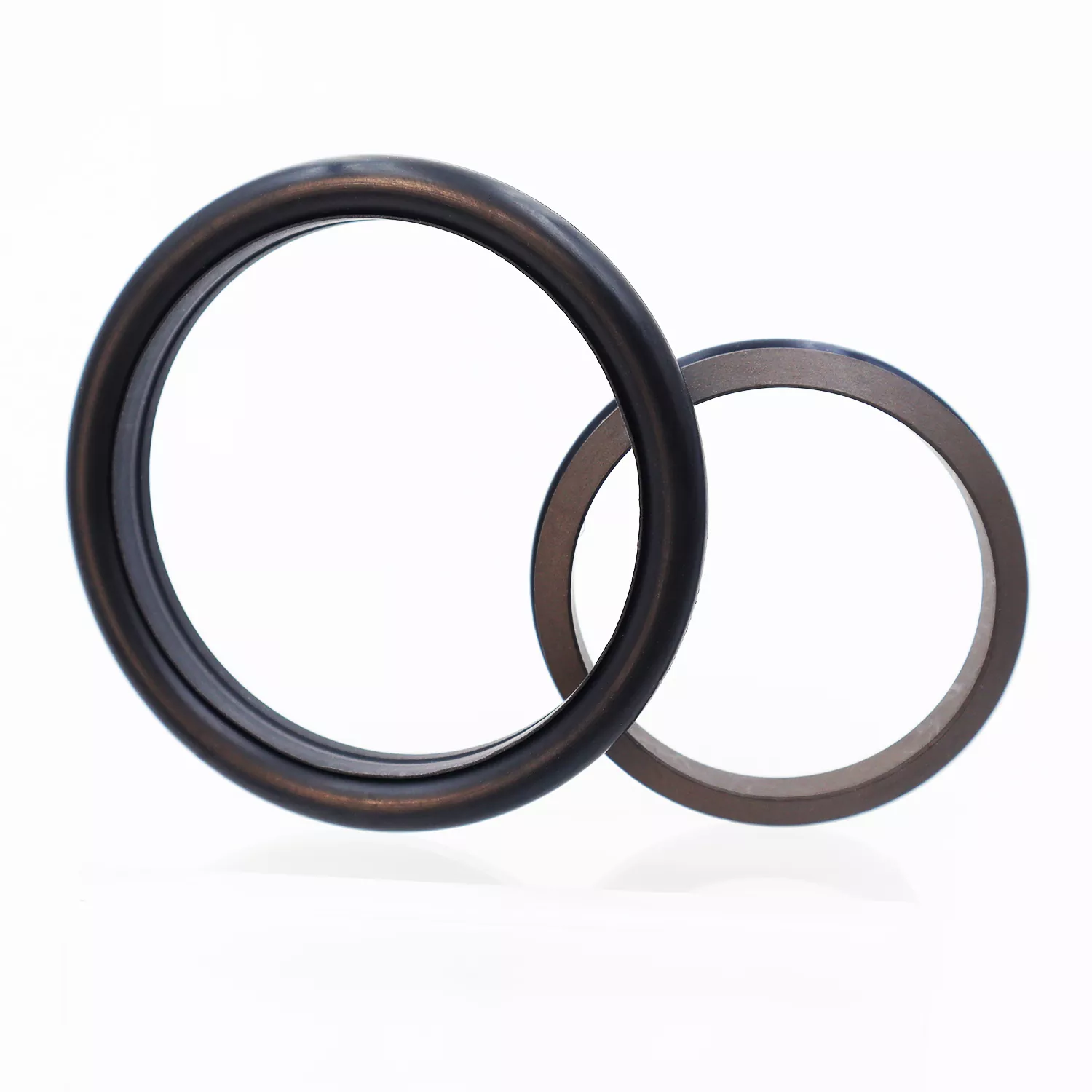

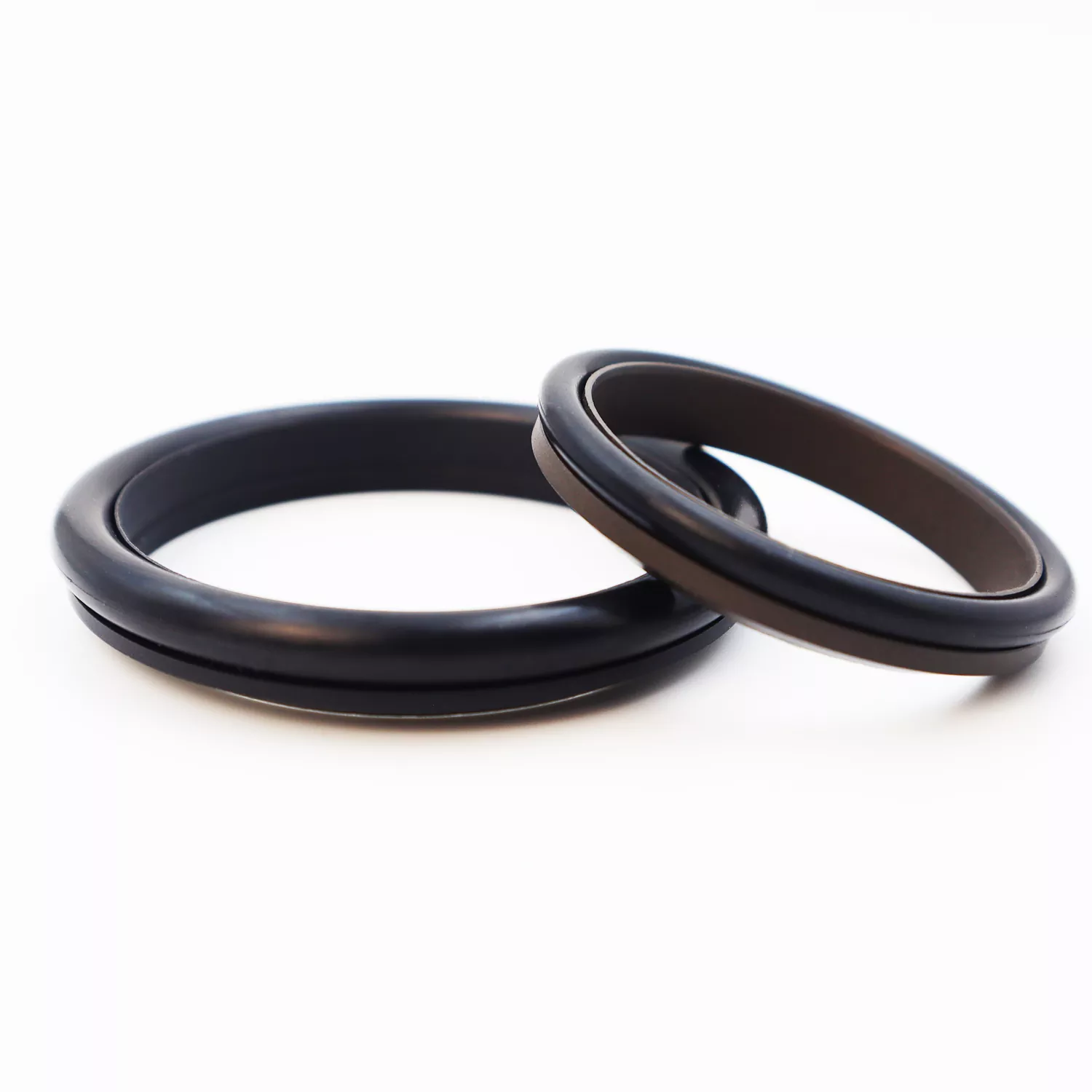

Den kombinerede tætning af fodtypen består af en fodformet tætningsring (lavet af PTFE eller PTFE-kompositter) parret med en gummi O-ring; den er designet til enkeltvirkende tætning i hydrauliske og pneumatiske frem- og tilbagegående applikationer.
Den er kategoriseret i RC03-serien og RC04-serien (som bruger GB1235-serien O-ringe) baseret på den medfølgende O-ring. Tætningsringen har et tyndlæbedesign, der tilbyder overlegen dynamisk kompensation, hvilket resulterer i fremragende tætningsydelse. Den kileformede rille på den fodformede tætningsflade forbedrer tætningsintegriteten og forureningsmodstanden, samtidig med at friktionen reduceres. Det strukturelle design forbedrer også tætningens trykhåndteringsevner. Generelt kan den ikke installeres i lukkede riller.
1. Velegnet til både hydrauliske og pneumatiske applikationer
2. Fremragende tætningsydelse i både højtryks- og lavtryksmiljøer
3. Lav friktion; minimal opstartsmodstand og jævn bevægelse; lige dynamisk og statisk friktion; ingen stick-slip effekt
4. Lang levetid; velegnet til oliefri smøreapplikationer
5. I stand til at håndtere højtryks- og ultrahøjtryksforseglingskrav
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed (m/s) |
Medier |
|
≤100 |
-35 til +100 (med NBR O-ring) |
≤6 |
Hydraulikolie, brandhæmmende væsker (HFA/HFB), gas mv. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer omfatter: RO1 nitrilgummi (NBR), RO2 fluorgummi (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3; andre tilgængelige muligheder inkluderer PTFE2, PTFE4 og andre højtydende materialer.

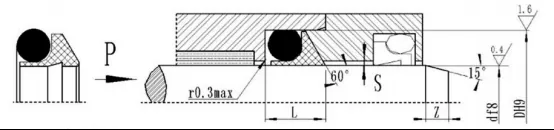

Bestillingsmodel: RC03—80x89x10-PTFE3-R01
Model - Stangdiameter x rillediameter x rillebredde PTFE3 - Modificeret PTFE-materialekode R01 - O-ringsmaterialekode
Produkter kan fremstilles i enhver størrelse, der er angivet i specifikationstabellen.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Bemærkninger: 1. For tryk >60 MPa, brug en H8/f8 tilpasningstolerance ved tætningsbaseområdet; til ultrahøjtryksforsegling, Smax < 0,05.
2. Kontakt venligst kontoret, hvis en struktur med lukket rille er påkrævet.
Kompatibel med GB1235 O-ringe; produkter af enhver størrelse angivet i specifikationstabellen kan fremstilles.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
