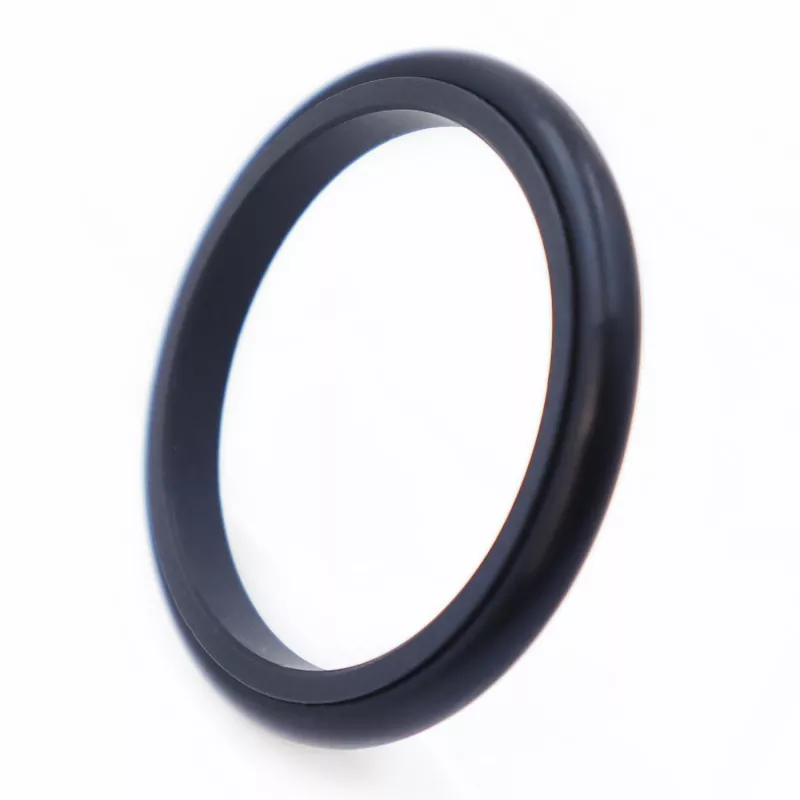

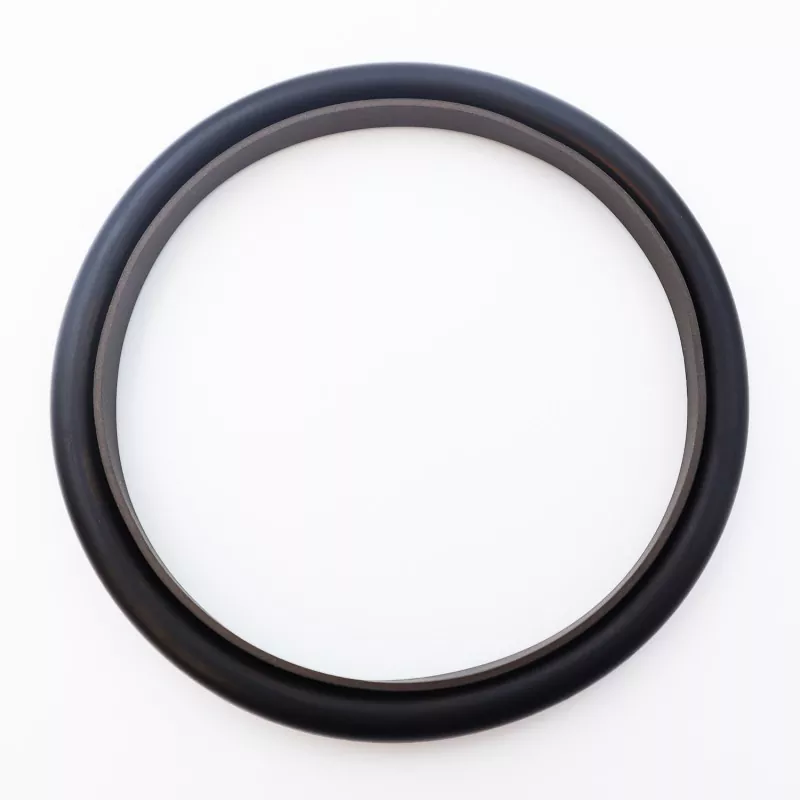

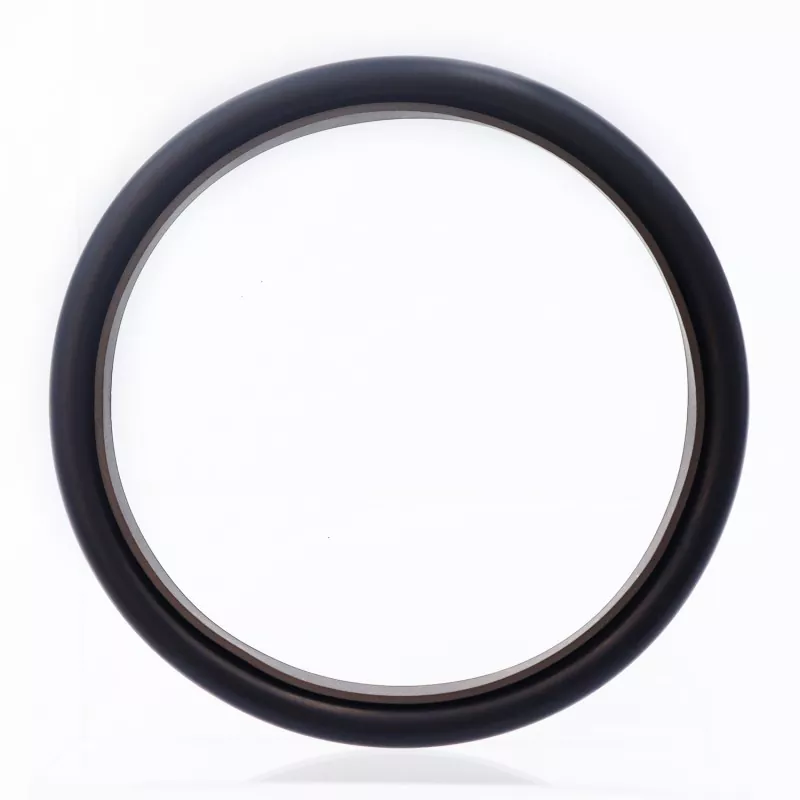

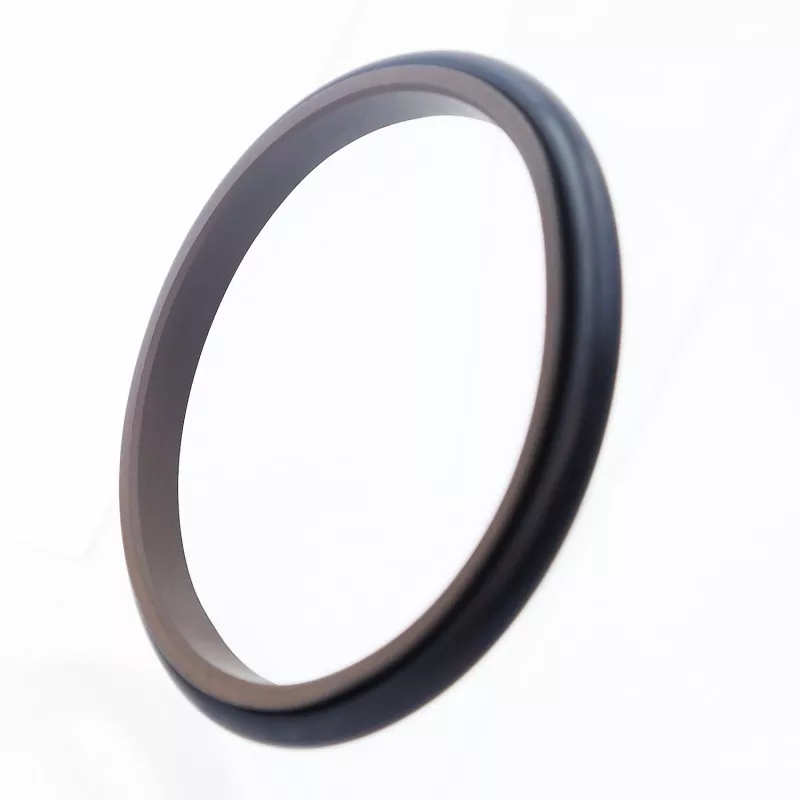

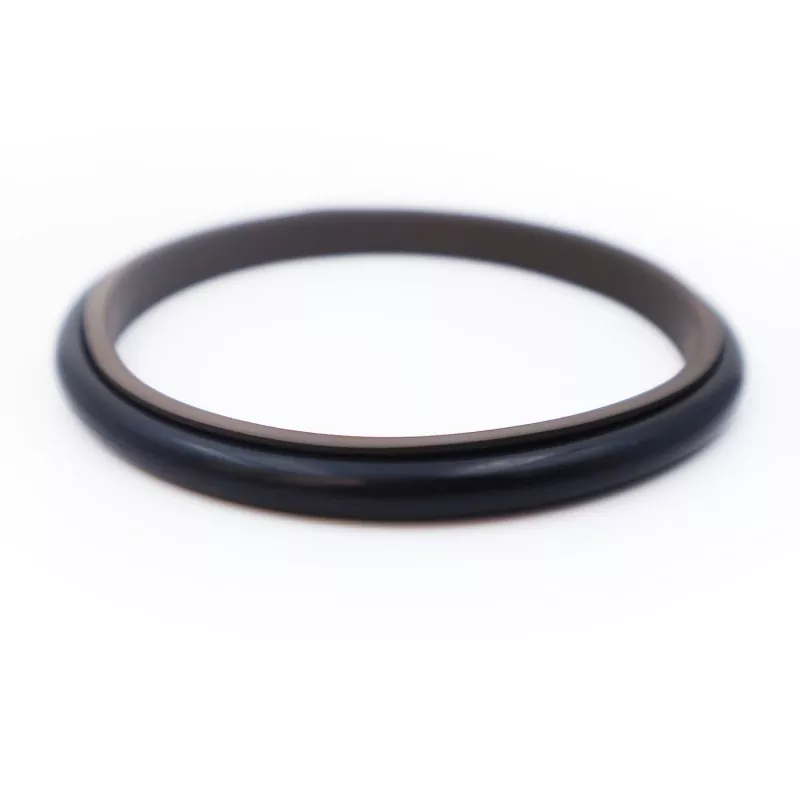

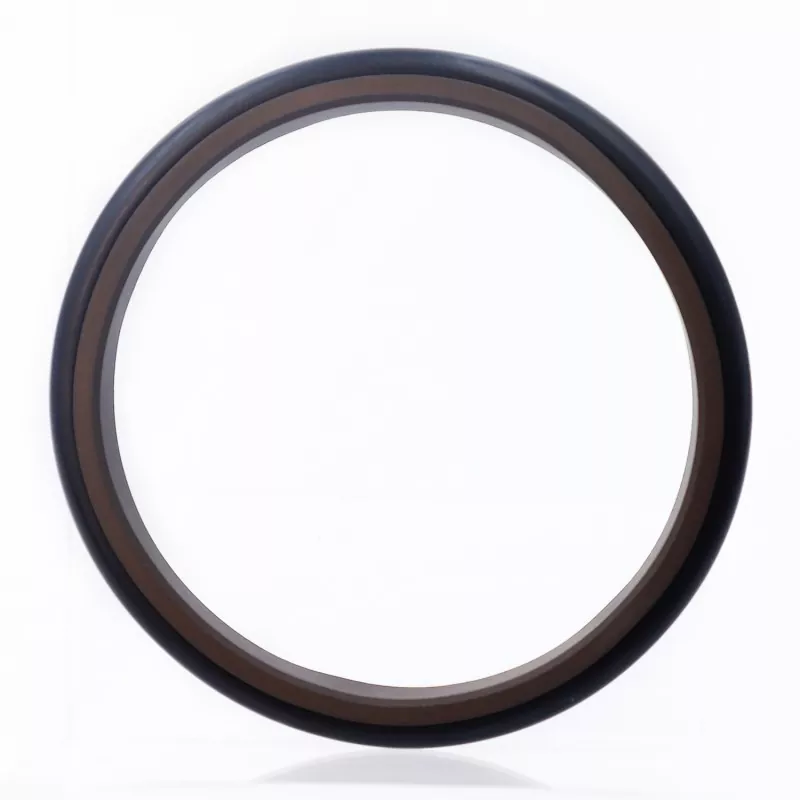

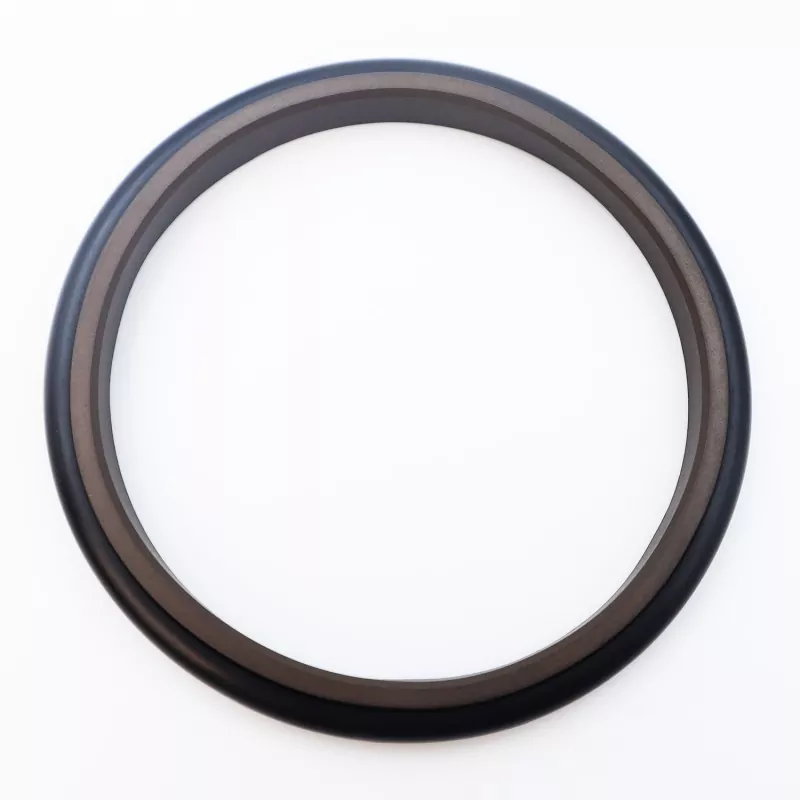

Triangle Combination Seal består af en trekantet PTFE tætningsring og en gummi O-ring; den er designet til enkeltvirkende tryktætning i hydrauliske og pneumatiske frem- og tilbagegående applikationer. O-ringen giver radial kraft og kompenserer for slid på tætningsringen. Takket være tætningsringens tynde læbedesign giver den fremragende opfølgningskompensation og tætningsydelse. For stangdiametre mindre end 30 mm, skal der anvendes et split (åben type) rilledesign.
1. Velegnet til både hydrauliske og pneumatiske applikationer;
2. Lav friktion, lav brudmodstand, jævn bevægelse, lige dynamisk og statisk friktion og ingen stick-slip;
3. Lang levetid; velegnet til oliefri smøreapplikationer;
4. Kompakt design; let at installere og vedligeholde;
Grænseværdier bør ikke forekomme samtidigt.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed m/s |
Medier |
|
≤20 |
-35 til +100 (med NBR O-ring) |
≤6 |
Mineralbaserede hydraulikolier, brandhæmmende væsker (HFA/HFB), gasser mv. |
|
-20 til +180 (med FKM O-ring) |
1. Kompatible O-ringmaterialer omfatter: R01 Nitrilgummi (NBR), R02 Fluorrubber (FKM) osv.
2. Tætningsringmateriale: Standardmateriale PTFE3; alternative materialer omfatter PTFE1, PTFE2 og PTFE4.
Ordremodel: RC14—80—PTFE3—R01
RC14 – Model 80 – Akseldiameter d – PTFE (Materialekode R01) – O-ring Materialekode
Produkter kan fremstilles i enhver størrelse, der er angivet i specifikationstabellen.
|

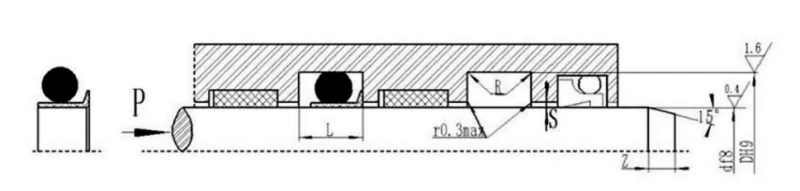

Skaftdiameterområde d f8 |
Rille diameter D H9 |
Rillebredde L+0,2 |
Hjørneradius Rmax |
Radial frigang S |
Chamfer Z |
O-rings wire diameter gør |
|
8-17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Note: For akseldiametre ≤30 mm anbefales brug af åbne riller.
