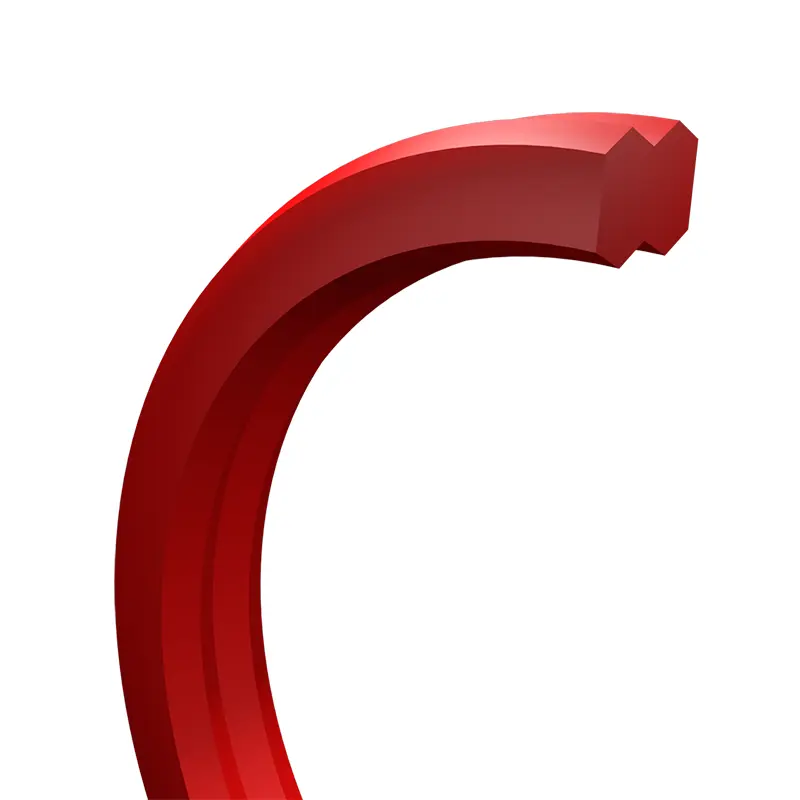

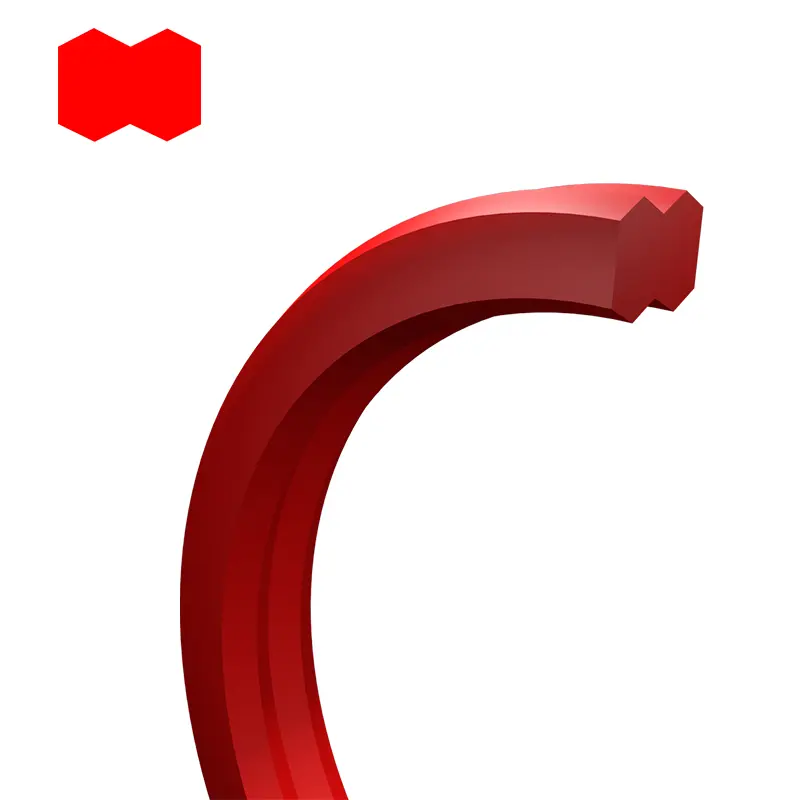

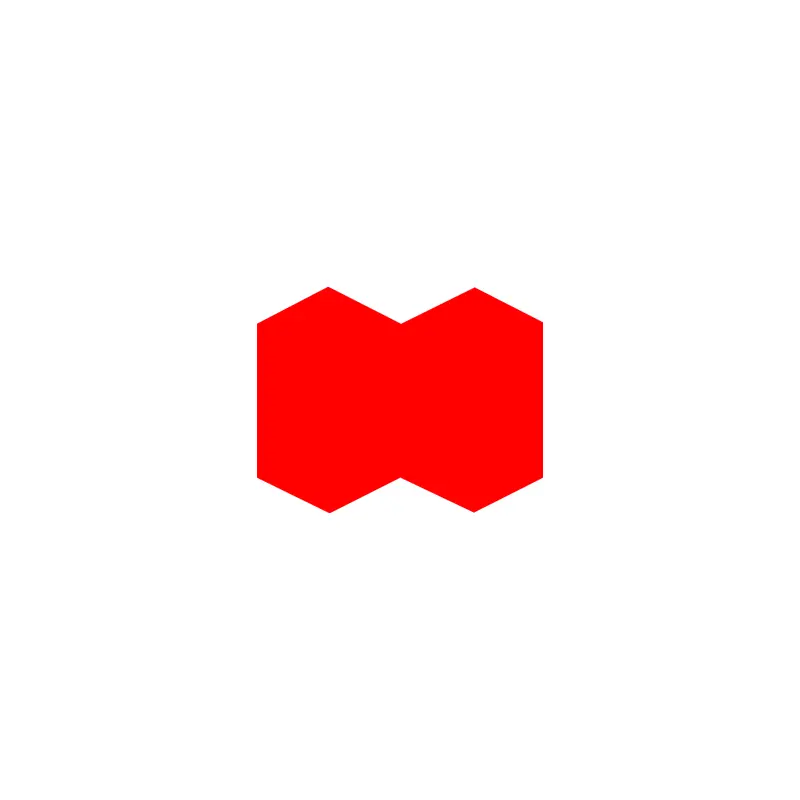

Håndvægtformet tætningsring

I det aktuelle hydrauliske cylinderdesign bruges O-ring eller O-ring + fastholdelsesringkombination hovedsageligt som statiske tætninger. Imidlertid har denne tætningsopløsning visse risici under samlingen, fordi O-ringen kan være snoet, og placeringen af ​​fastholdelsesringen er muligvis ikke optimal. Denne løsning viser også ulemper i tilfælde af trykpulsation og indtrængen af ​​snavs. I dette tilfælde kan håndvægtformet tætningsring bruges som en ideel erstatning som en statisk hydraulisk tætning af en enkelt original.

Produktfunktioner og applikationer:

Tekniske data

Tryk: Op til 50MPa.

Temperatur: -35 ℃ ...+110 ℃.

Materiale: polyurethan.

Installationskrav

(1) Installationskaften C er valgt efter værdien af ​​rilledybden W (mm)

Når W <3; C≥3.

Når W> 3; C≥5.

(2) overfladefinish

(3) Den håndvægtsformede tætningsring har ingen lækage under følgende testbetingelser og er meget modstandsdygtig over for ekstrudering.

(4) Optimal tætningsgap:

Cylinderboring - H8

Guide Sleeve - G6

Da tætningen er meget modstandsdygtig over for ekstrudering, kan der opnås et radial tætningsgap på 0,2 mm.

Ved brug af lav temperatur bør afvigelser fra guidehylsteret til cylinderboring og stempelstang undgås.

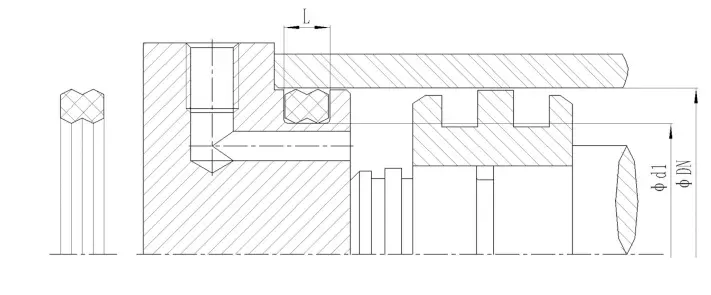

Installationsanbefalinger

Fordel

Sammenlignet med O-ringe eller O-ring + fastholdelsesringkombinationer har håndvægtsæler følgende fordele:

(1) Meget modstandsdygtig over for vridning

(2) Let at installere

(3) lang levetid

(4) Højtryksmodstand

Anvendelse

Dumbbellsæler bruges ofte i hydrauliske cylindre, såsom:

(1) gaffeltrucks

(2) Konstruktionsmaskinerhydraulik

(3) Industriel hydraulik

(4) Maskineværktøjer

(5) Injektionsstøbemaskiner

(6) Hydrauliske presser

(7) patronventiler
