Starformet tætningsring

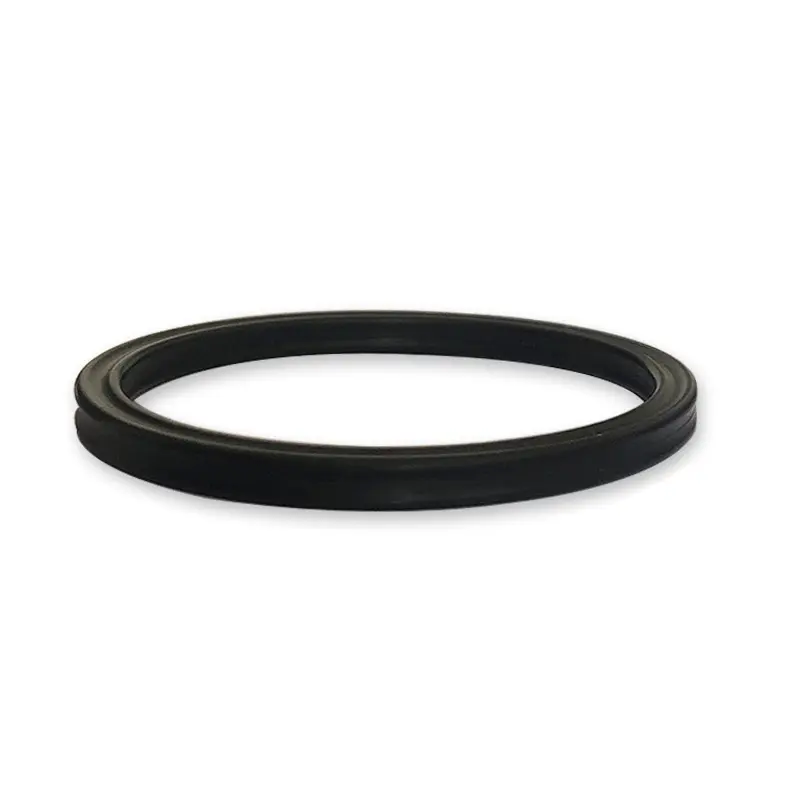

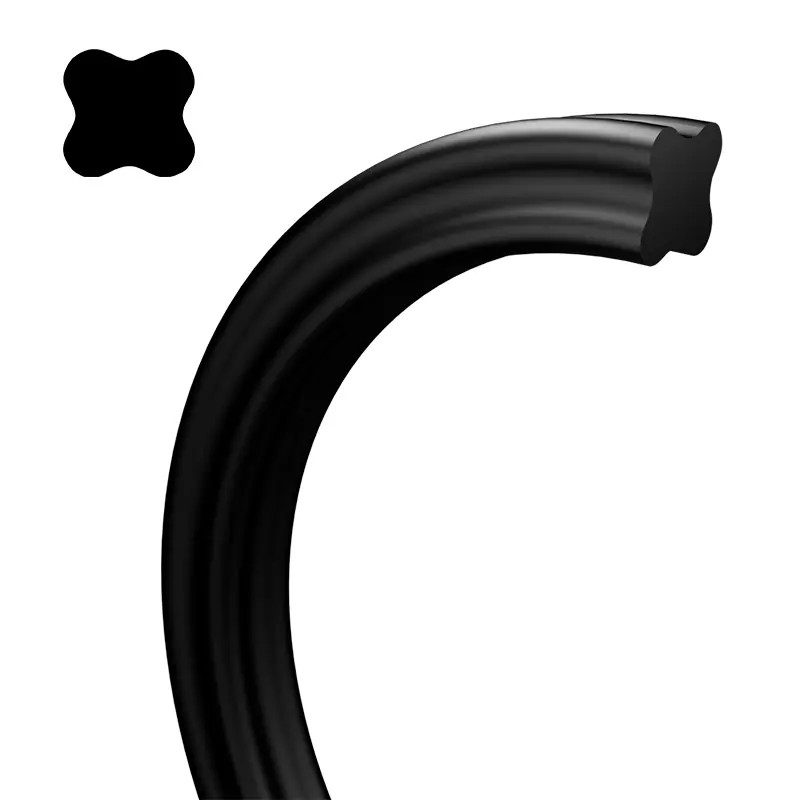

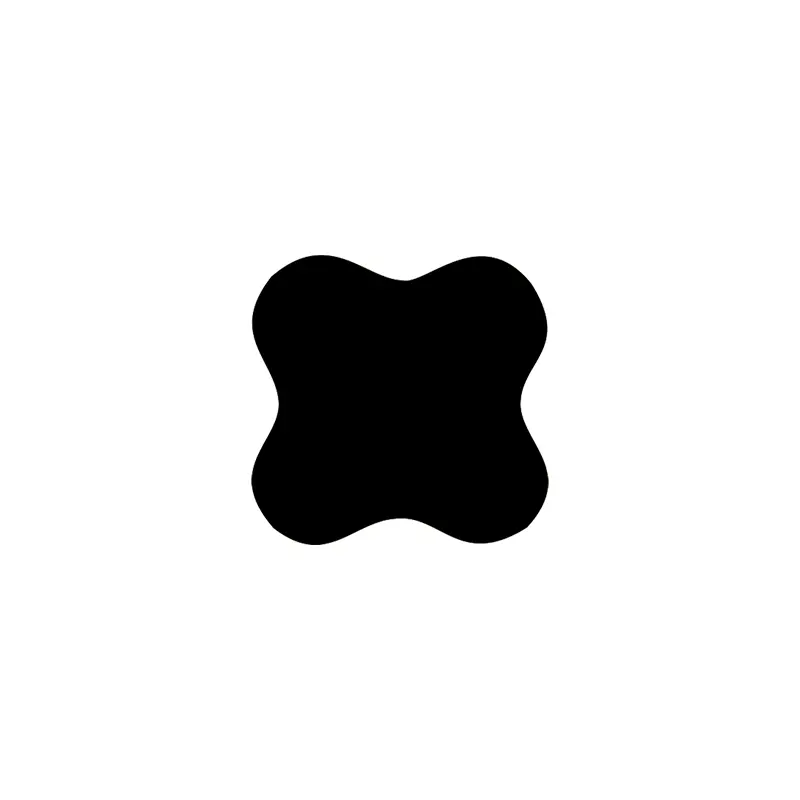

Den stjerneformede tætningsring er en fire-lip tætning med en X-lignende form, så den kaldes også en X-ring. Det er en forbedring og forbedring på grundlag af O-ringen. Dens tværsnitsdimensioner er de samme som dem for O-ringen af ​​den amerikanske AS568A-standard, og det kan dybest set erstatte brugen af ​​O-ringen.

Sammenlignet med O-ringen danner den stjerneformede tætningsring et smørehulrum mellem tætningslæerne, som har en mindre friktionsmodstand og en lille startmodstand. Da dens flashkant er placeret i den konkave del af tværsnittet, er tætningseffekten bedre. Det ikke-cirkulære tværsnit undgår effektivt det rullende fænomen under frem- og tilbagegående bevægelse.

Anvendelsesområdet for den stjerneformede tætningsring er meget bred. Vælg det passende materiale i henhold til temperatur, tryk og medium. For at få den stjerneformede tætningsring til at tilpasse sig den givne anvendelse, skal de gensidige begrænsninger mellem alle arbejdsparametre overvejes. Når man bestemmer applikationsområdet, skal toptemperaturen, kontinuerlig arbejdstemperatur og driftscyklus overvejes. Ved roterende lejligheder skal temperaturstigningen forårsaget af friktionsvarme også overvejes.

Denne X-formede tætningsring er et selvstramende tætningselement. Forseglingskraften i den oprindelige tilstand afhænger af komprimeringsmængden og hårdheden af ​​materialet. Når systemtrykket øges, vil kompressionsdeformationen af ​​tætningsringen stige, og den samlede tætningskraft vil stige, hvilket danner en pålidelig tætning.

Produktfunktioner og applikationer:

Valg af stjerneformet tætningsring

Statisk tætning eller frem- og tilbagegående lineær bevægelse

(1) Hulforsegling: Den indvendige diameter af den stjerneformede tætningsring skal være kompatibel med rillen, eller mindre end ca. 2% af rillebundsdiameteren. Fordi den pre-komprimeringskraft, der genereres af præ-komprimering, kan effektivt forhindre tætningsringen i at vri og rulle.

(2) Skaftforsegling: Den indre diameter af den stjerneformede tætningsring skal være lig med eller lidt større end den ydre diameter af skaftet, som kan kontrolleres inden for 1%. Forseglingsringen vil være lettere at installere og have en længere levetid.

Rotation forsegling

Den indre diameter af den stjerneformede ring er ca. 2 ~ 5% større end diameteren af ​​den skaft, den forsegler. Fordi tætningsringen vil generere friktion og varme, når den bruges i rotation, og elastomeren vil krympe efter opvarmning (jouleopvarmningseffekt). For at sikre smøring og pålidelig betjening af tætningsringen skal en stjerneformet ring med en større indre diameter end skaftdiameteren vælges. Generelt kan en tætningsring med et mindre tværsnit imødekomme behovene ved statisk tætning, og omvendt skal en tætningsring med et større tværsnit bruges til at imødekomme kravene til dynamisk tætning. I tilfælde af højt tryk eller stort ekstruderingsgap skal der vælges et gummimateriale med højere hårdhed. Den bedste måde er at tilføje en PTFE -backing -ring for at forhindre skader i højtryksekstrudering.

Materiale

Materialet er generelt Shaw A70 nitrilgummi NBR. Andre materialer kan henvise til de materialer, der bruges til O-ringe.

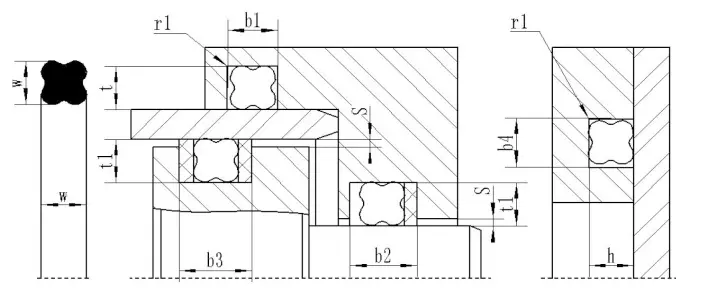

Star Ring anbefalet Groove Design

Star-formet tætningsring-X-ring (American Standard AS568A)

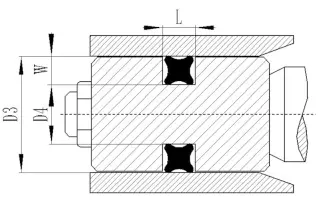

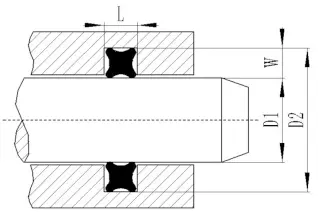

Stempelstangforsegling (til skaft)					Stempelforsegling (hul)
Produktmodel	Specifikationer og dimensioner		Stangforseglinger			Stempelforsegling		Slotbredde
	DN -indvendig diameter	Tværsnitsdiameter CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
