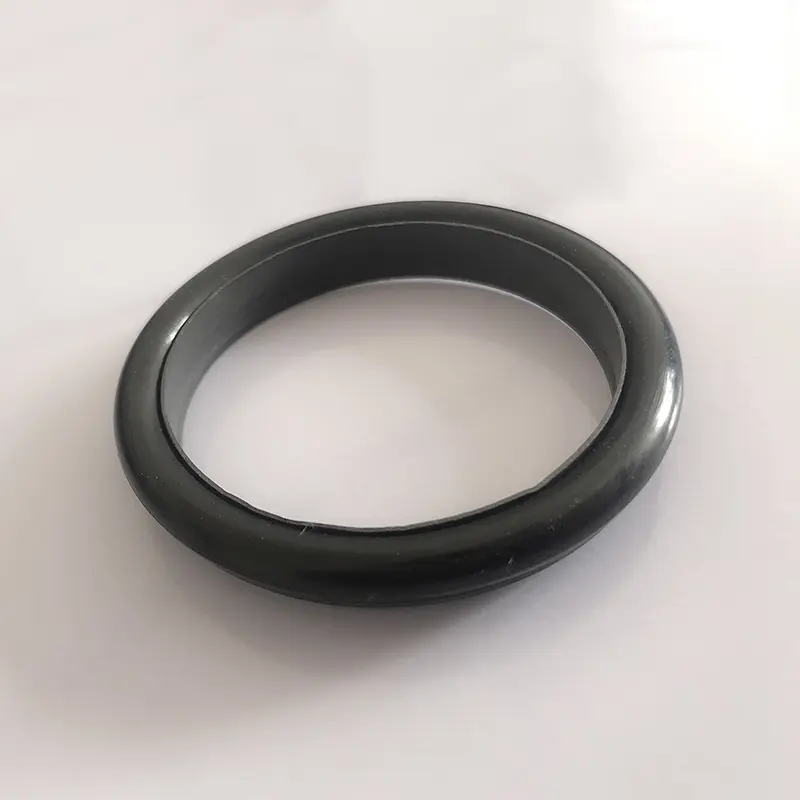

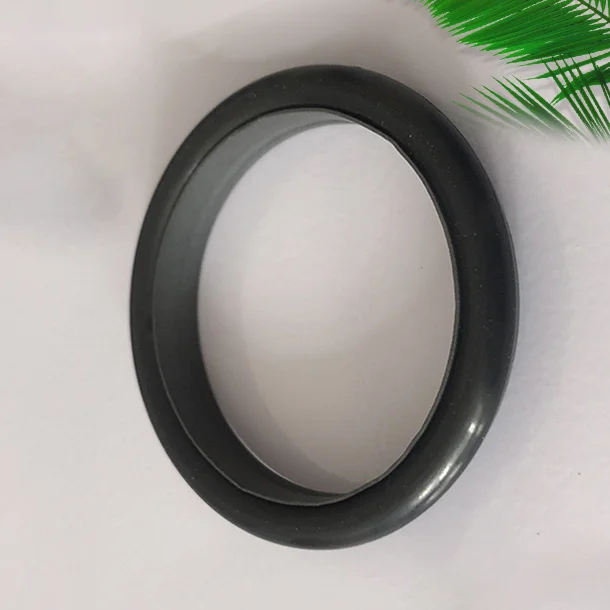

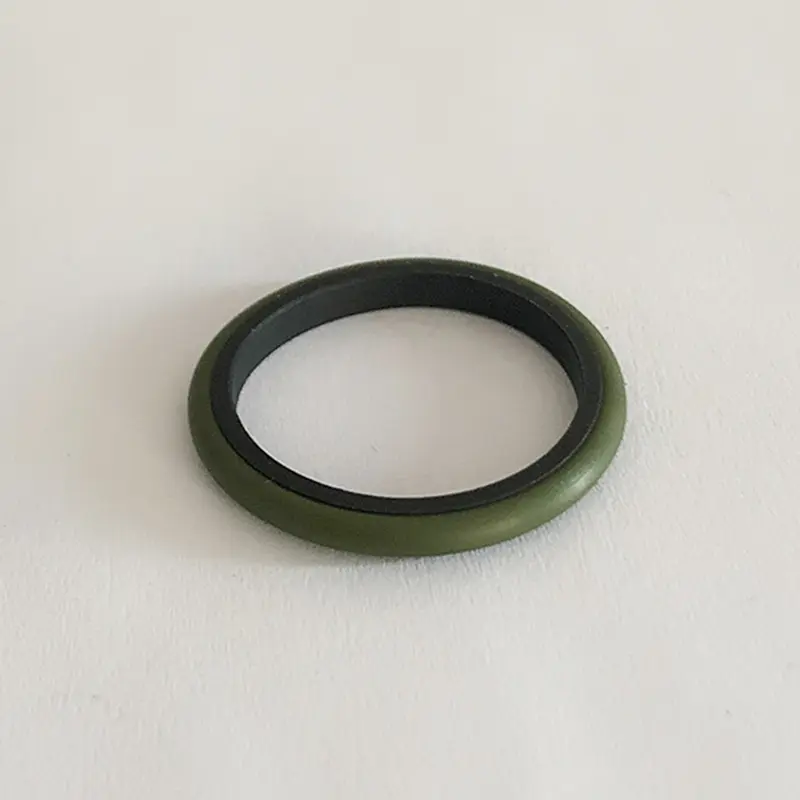

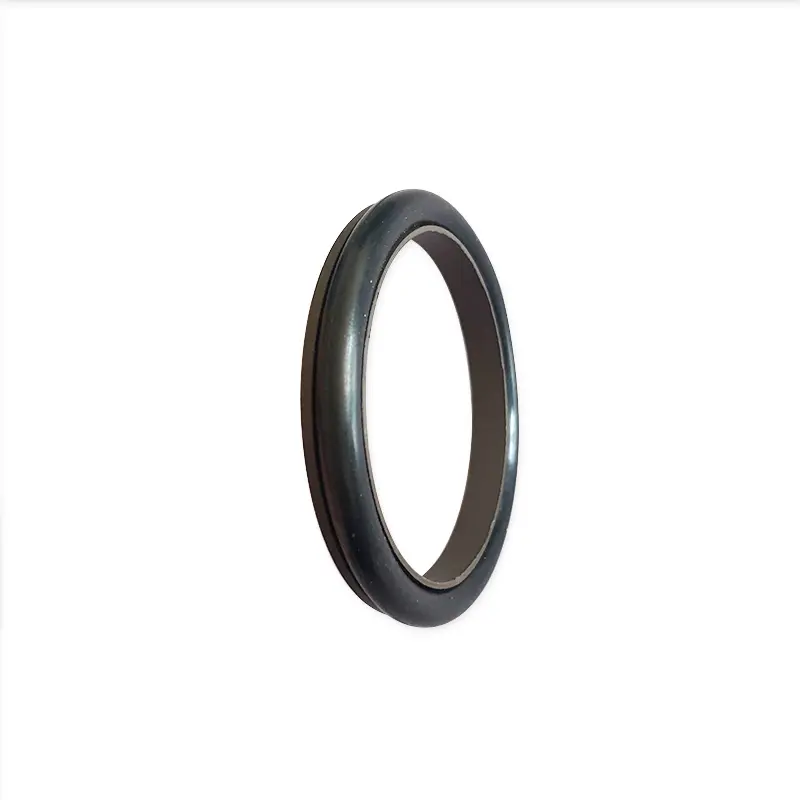

Stempelstempelstæller med højt tryk

Højtryksstempelstangsæler er et tættryksforseglingsprodukt af Ruichen -sæler. Vi er en professionel sælproducent og leverandør. Dette produkt er sammensat af en PTFE-tætningsring og en O-formet gummiring, som er velegnet til hydraulisk frem- og tilbagegående bevægelse envejsforsegling. Vi er meget villige til at give dig flere produktoplysninger og tilbud, er du velkommen til at kontakte os.

Send forespørgsel

Produkt beskrivelse

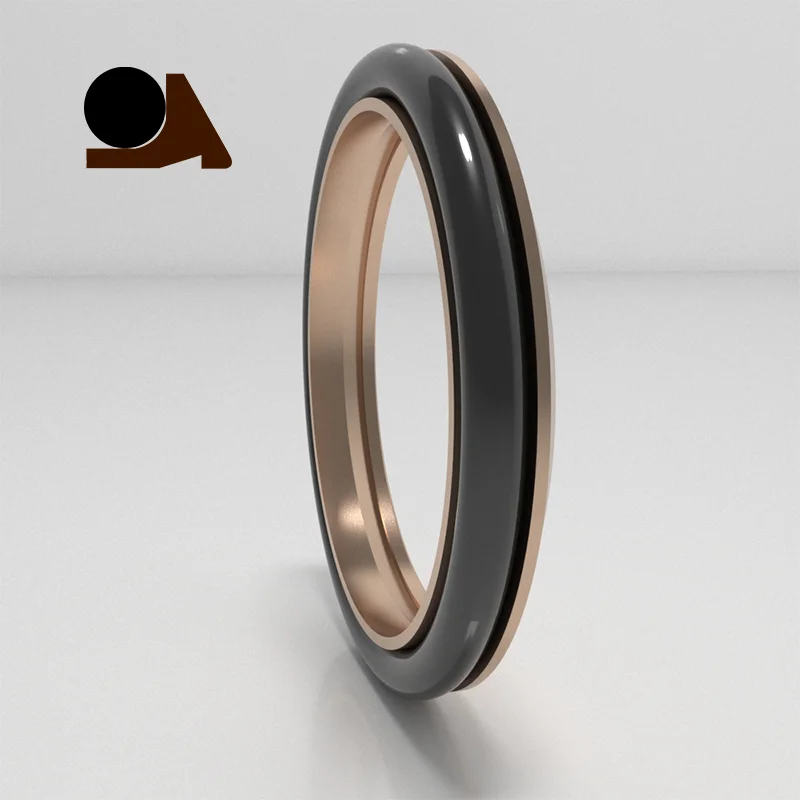

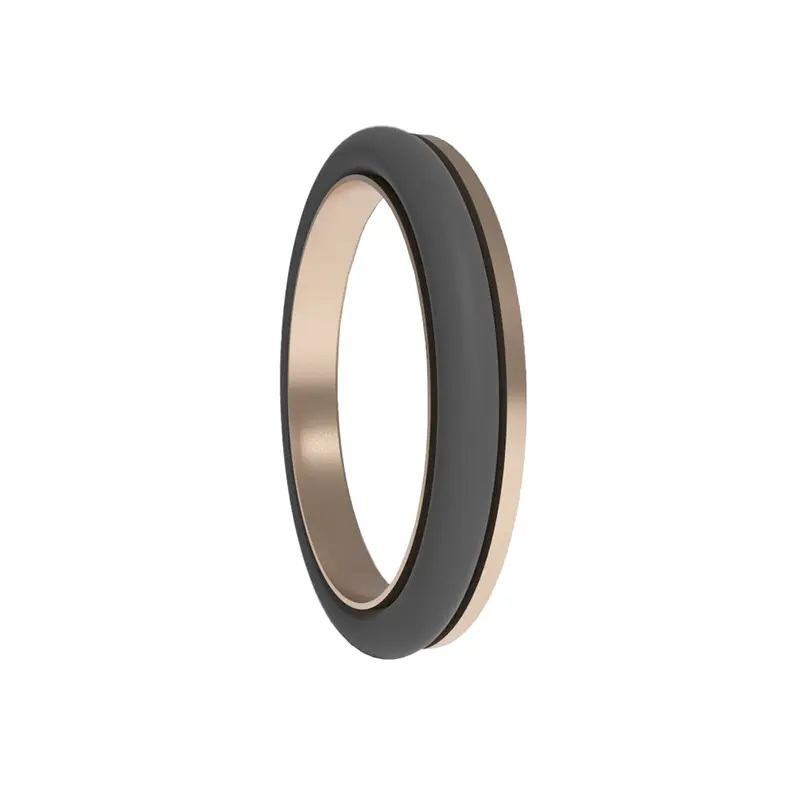

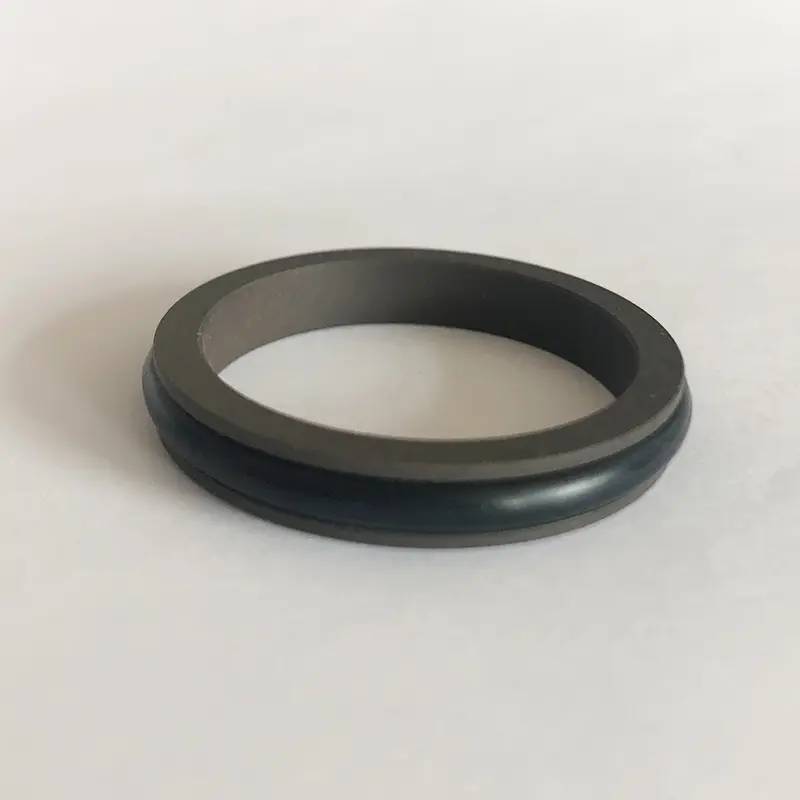

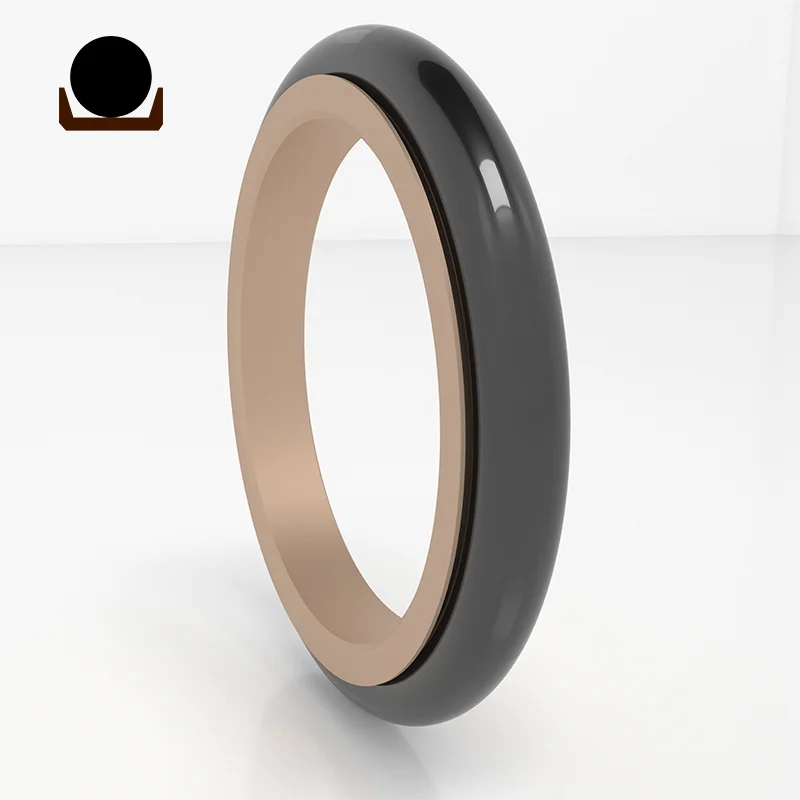

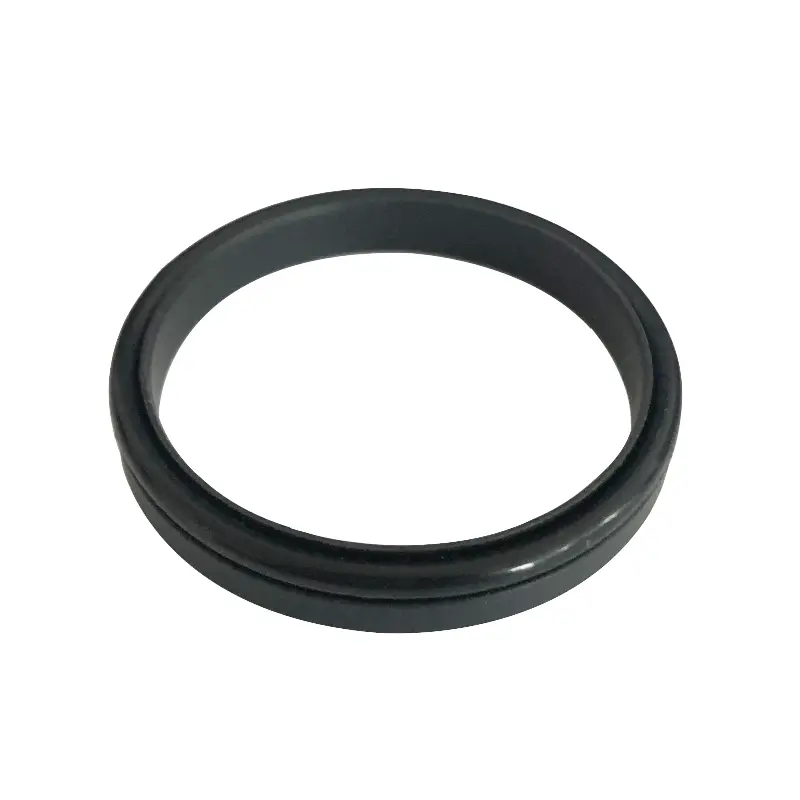

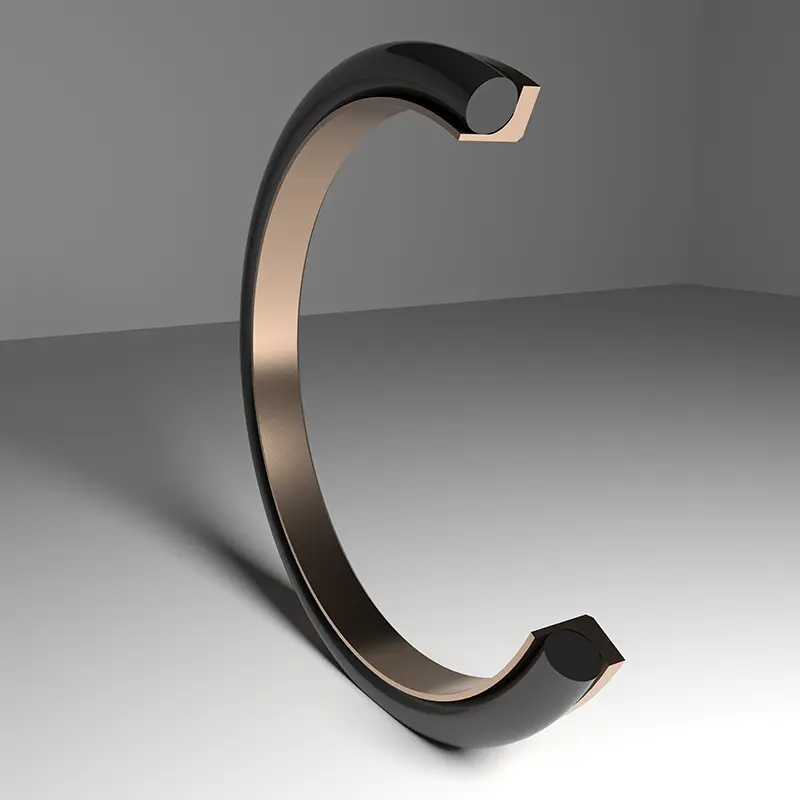

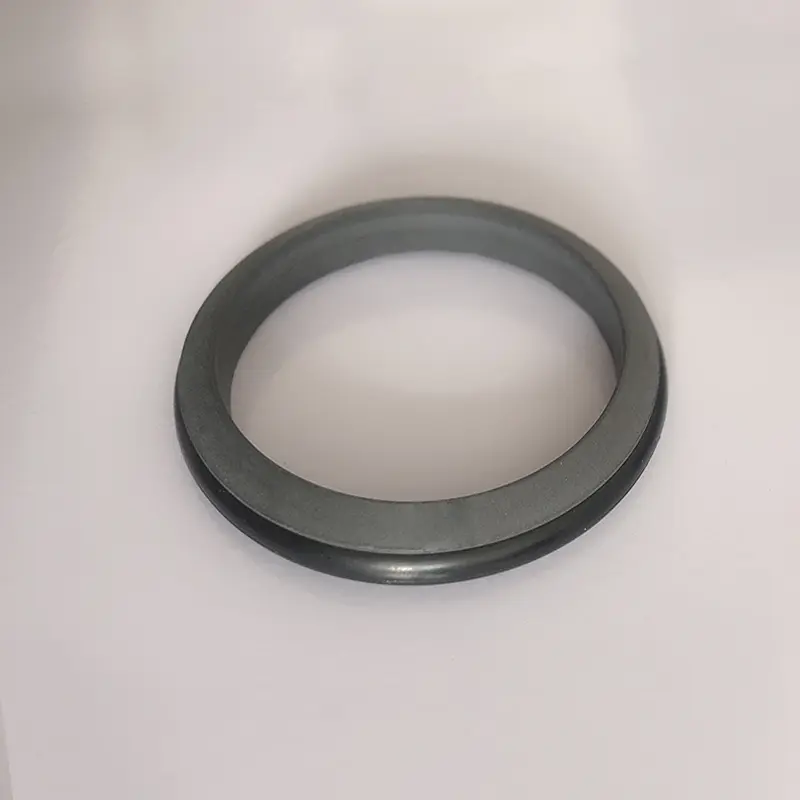

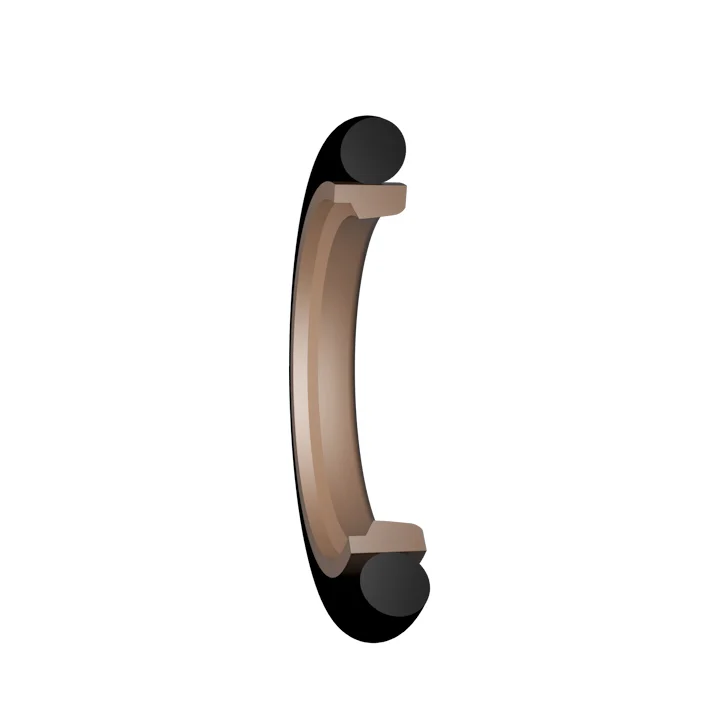

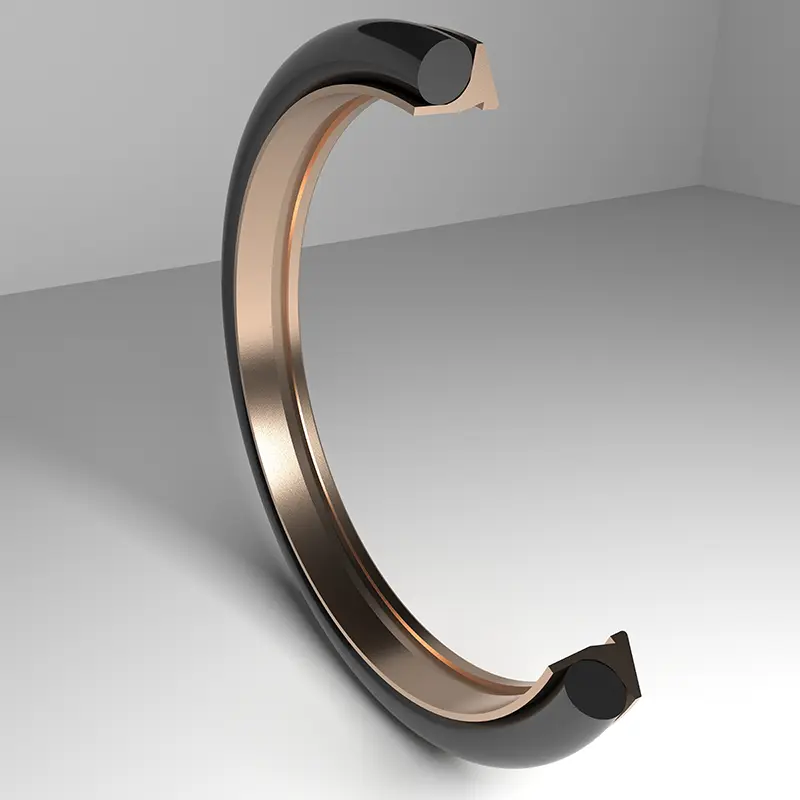

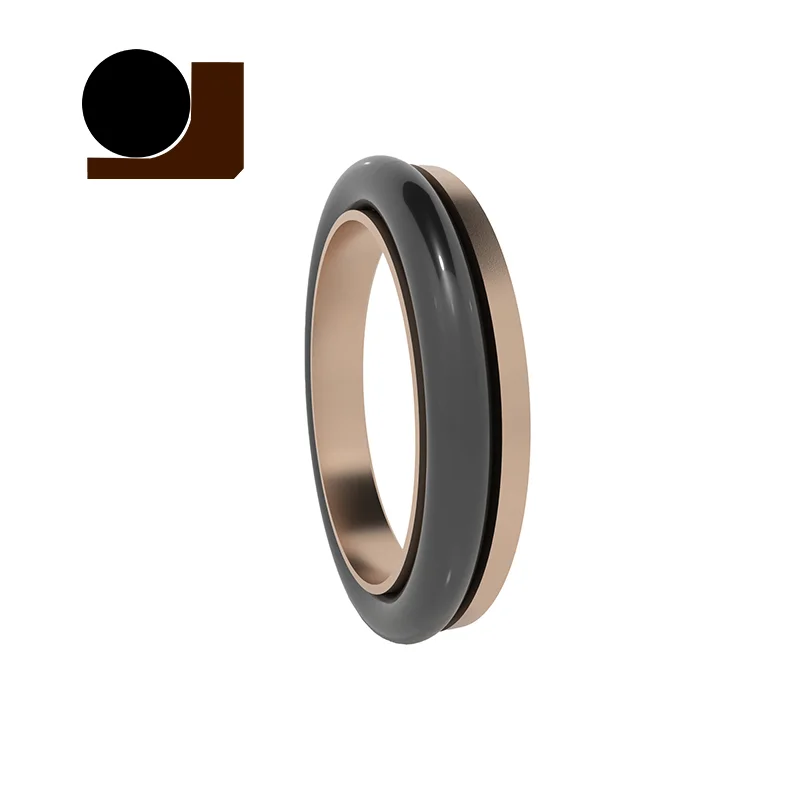

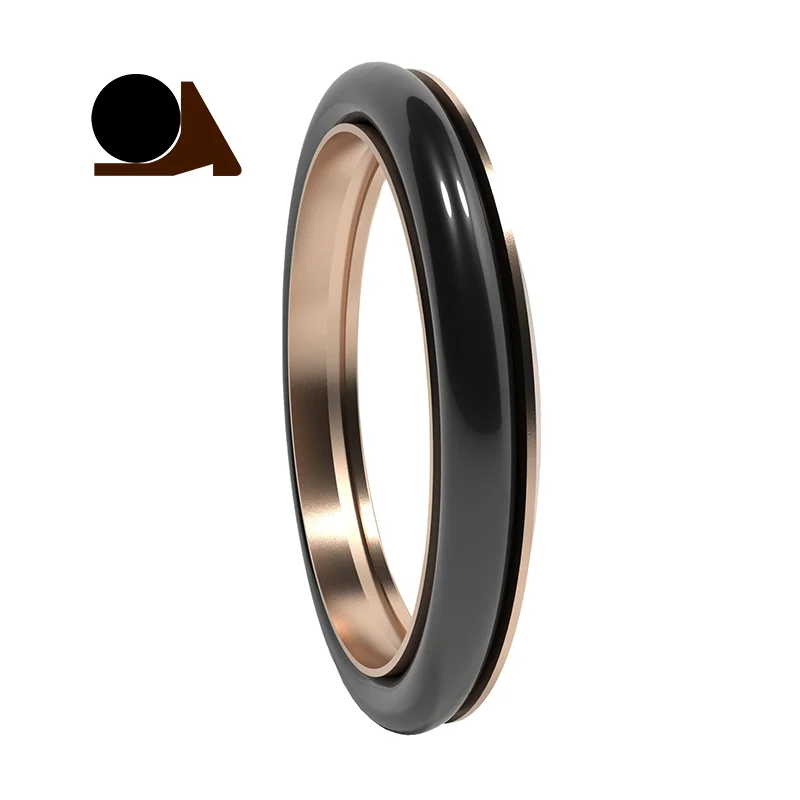

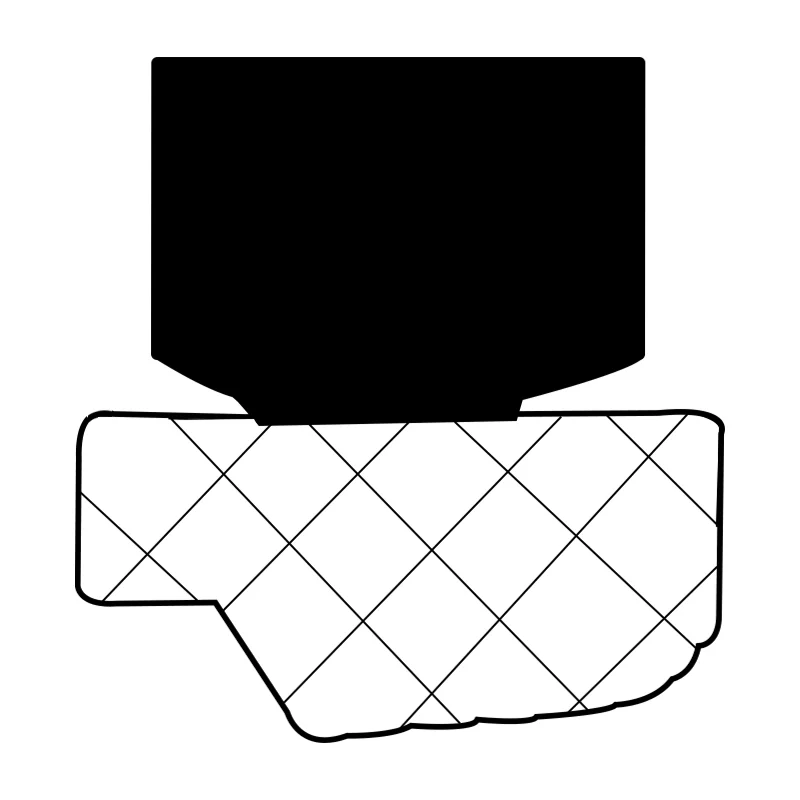

Stempelstemplet med højt tryk, der leveres af Ruichen, er sammensat af PTFE-tætningsringe og O-formede gummiringe, som specielt bruges til envejsforsegling af hydraulisk frem- og tilbagegående bevægelse. De er opdelt i RC01-RC14-serien i henhold til de matchende O-ringe. Når man arbejder, giver O-ringen radial kraft til at kompensere for slidet af tætningsringen, og den tynde læbedesign af tætningsringen har god pasform. De to arbejder sammen for at skabe en god tætningseffekt.

Vores højtryksstempelstangforseglinger er vidt brugt i injektionsstøbemaskiner og die-casting-maskiner i industrielle hydrauliske systemer, gravemaskiner og læssere i ingeniørmaskiner, hydrauliske dele i bilproduktion og vedligeholdelse, landingsudstyr og aktuatorer i rumfart og hydraulisk styrestyr og vindvind i skibsføring. De kan effektivt sikre den stabile drift af hydrauliske systemer og undgå lækage.

Produktfunktioner og applikationer:

Funktioner:

1. højt trykstemplestangstætninger kan bruges til både hydrauliske og pneumatiske anvendelser.

2. Forseglingsydelsen er altid god, uanset om den er høje eller lavtryksforseglingsbetingelser.

3. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning.

4. Forseglingen har en lang levetid, der er egnet til oliefri smøringsforsegling.

5. Lille strukturelt rum og let installation og vedligeholdelse.

Gældende arbejdsvilkår:

Gældende arbejdsvilkår for højt trykstempelstangforseglinger (grænseværdier bør ikke vises på samme tid)

Profil	Model	Tryk (MPA)	Temperatur (℃)	Hastighed (m/s)	Medier
	RC01/RC02	≤ 70	-35 ~+100 (matchende O-ring NBR)	≤6	Hydraulisk olie, flammehæmmende væske (HFA/HFB), gas osv.
			-20 ~+180 (matchende O-ring FKM)
	RC03/RC04	≤100	-35 ~+100 (matchende O-ring NBR)	≤6	Hydraulisk olie, flammehæmmende væske (HFA/HFB), gas osv.
			-20 ~+180 (matchende O-ring FKM)
	RC05	≤200	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC06/RC07	≤100	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), gas osv.
			-20 ~+180 (matchende O-ring FKM)
	RC08/RC09	≤200	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC10	≤260	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC11	≤60	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC11-B	≤60	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC12	≤60	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), vand osv.
			-20 ~+180 (matchende O-ring FKM)
	RC13	≤20	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), gas osv.
			-20 ~+180 (matchende O-ring FKM)
	RC14	≤20	-35 ~+100 (matchende O-ring NBR)	≤6	Mineralbaseret hydraulisk olie, flammehæmmende væske (HFA/HFB), gas osv.
			-20 ~+180 (matchende O-ring FKM)

Valg af materiale:

1.. De matchende O-ringematerialer kan vælges: R01 nitrilgummi (NBR), RO2 fluororubber (FKM) osv.

2. tætningsringmaterialer: Ptfe1, Ptfe2, Ptfe3, Ptfe4, PU osv.

Bestillingseksempel: (kun nogle modeller vises, kontakt os for specifikke bestillingsmodeller)

Ordremodel RC01-80X89.6x7.8-PTFE3-R01

Modelstangdiameter X Groove Diameter X Groove Bredde PTFE3-modificeret PTFE-materialekode R01 O-RING Materialekode

Bestillingsmodel RC03—80X89X10-PTFE3-R01
Modelstangdiameter x Groove Diameter X Groove Bredde PTFE3-modificeret PTFE-materialekode R01-O-ring materialekode

Order Model RC06—80x89.9x9.2-PTFE3-R01
Modelstangdiameter X Groove Diameter X Groove Bredde PTFE3-modificeret PTFE-materialekode R01 O-RING Materialekode

Ordre Model RC08-80X90.2X11.2-PTFE3-R01 Model-Rod Diameter X Groove Diameter X Groove Bredde-materiale-kode

Specifikationer:

(Kun nogle modeller vises, kontakt os for specifikke ordremodeller)

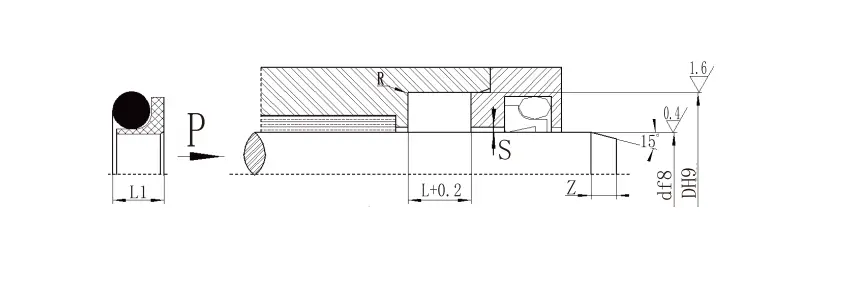

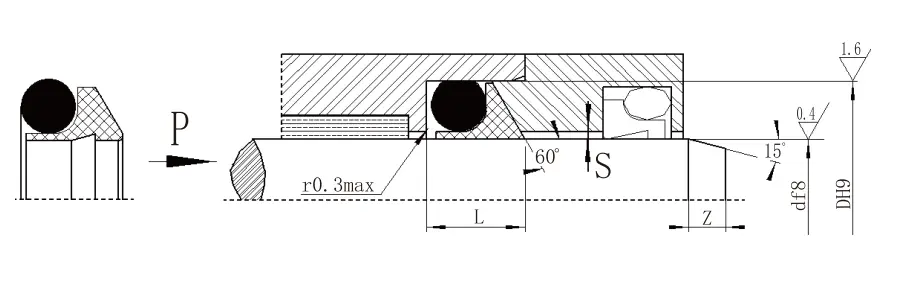

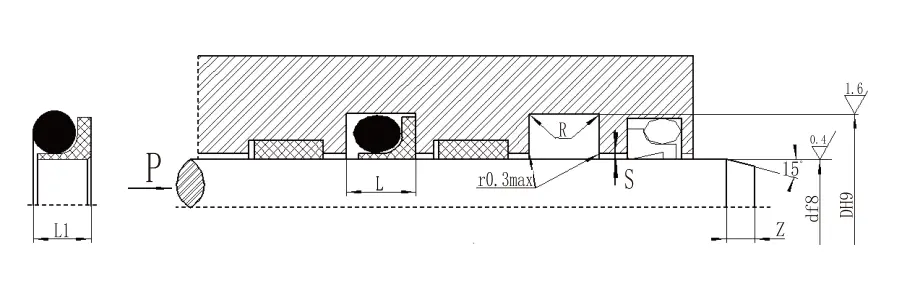

4.1 RC01 -specifikationer (produkter af enhver størrelse i specifikationstabellen kan produceres)
DF8 Standardtype RC01	DF8 Let belastning RC01-Q	DF8 Tung belastning RC01-Z	D H9	L⁺⁰^.²	L1	Rmaks	S_maks		Z_min	d₀
DF8 Standardtype RC01	DF8 Let belastning RC01-Q	DF8 Tung belastning RC01-Z	D H9	L⁺⁰^.²	L1	Rmaks	<20MPa	<40mpa	Z_min	d₀
-	5 ~ 17.9	-	D+3.5	3.2	2.8	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.0	4.2	3.8	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6.6	5.2	4.7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+9.6	7.8	7	0.5	0.3	0.2	7	5.3
109 ~ 629	630 ~ 999	40 ~ 108.9	D+12.5	9.8	8.8	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+15.2	11.6	10.6	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D+17.8	14.8	13.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+21.2	17.8	16.3	1	0.7	0.6	20	12.0
Bemærk: 1. For ≤30mm anbefales det at bruge åben rille.
2. For installation af integrerede (lukkede) rilleforseglinger henvises til vores virksomheds installationsvejledning. 3. For tryk> 40MPa bruger ROOT -området for tætningen H8/F8 Fit -tolerance.

4.1 RC03 Specifikationsparametertabel (produkter af enhver størrelse i specifikationstabellen kan produceres)
D F8	D H9	L^+0.2	SMAX		Z_min	d₀
D F8	D H9	L^+0.2	<40mpa	<60MPa	Z_min	d₀
5 ~ 17	D+4.7	5.2	0.25	0.15	4	2.65
18 ~ 39	D+6.2	6.6	0.25	0.2	5	3.55
40 ~ 108	D+9.0	10	0.3	0.2	7	5.3
109 ~ 670	D+12.0	13.2	0.35	0.25	10	7
671 ~ 999	D+14.6	15.8	0.5	0.3	12	8.6
1000 ~ 1600	D+18	17.4	0.6	0.4	15	10
> 1600	D+21.2	22	0.7	0.6	20	12
Bemærk: 1. For tryk> 60MPa bruger tætningsrotsområdet H8/F8 Fit-tolerance og det ultrahøjt trykstætning SMAX <0,05.
2. Kontakt vores firma, når der skal bruges en lukket rillestruktur.

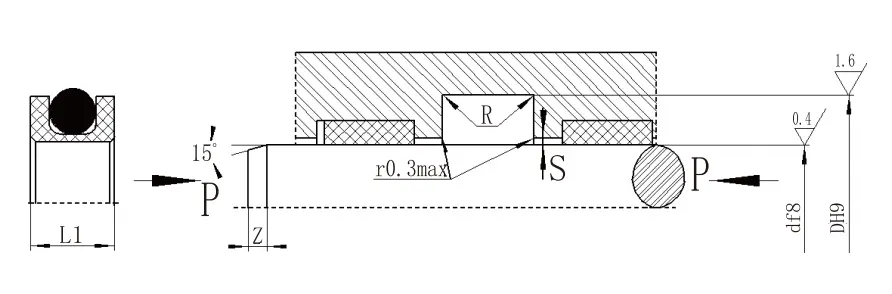

4.1 RC06 -specifikationer (produkter af enhver størrelse i specifikationstabellen kan produceres)
D F8 Standardtype RC06	D F8 Let belastning RC06-Q	D F8 Tung belastning RC06-Z	D H9	L⁺⁰^.²	L1	Rmaks	S_maks		Z_min	d₀
D F8 Standardtype RC06	D F8 Let belastning RC06-Q	D F8 Tung belastning RC06-Z	D H9	L⁺⁰^.²	L1	Rmaks	<20MPa	<40mpa	Z_min	d₀
-	4 ~ 17.9	-	D+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4 ~ 17.9	18 ~ 39.9	-	D+5.0	5	4.6	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 106.9	4 ~ 17.9	D+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106.9	107 ~ 630.9	18 ~ 39.9	D+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630.9	631 ~ 999	40 ~ 106.9	D+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000 ~ 1600	107 ~ 630.9	D+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1600	≥1600	631 ~ 999	D+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	-	1000 ~ 1600	D+22	19	17	1	0.7	0.6	20	12.0
Bemærk: 1. For skaftdiameter ≤70 mm anbefales det at bruge åben rille. For installation af integrerede (lukkede) rilleforseglinger henvises til installationsvejledningen.
2. Til tryk> 40MPa bruger ROOT -området for tætningen H8/F8 Fit -tolerance.

4.1 RC08 -specifikationer (produkter af enhver størrelse i specifikationstabellen kan produceres)
Standard type DF8 RC08	Let belastning DF8 RC08-Q	Tung belastning DF8 RC08-Z	Groove Diameter D H9	Groove bredde L+0,2	Forseglingshøjde L1	Afrundede hjørner rmaks	Radial clearance s_maks		Afskåret Z_min	O-ring tråddiamet d₀
Standard type DF8 RC08	Let belastning DF8 RC08-Q	Tung belastning DF8 RC08-Z	Groove Diameter D H9	Groove bredde L+0,2	Forseglingshøjde L1	Afrundede hjørner rmaks	<20MPa	<60MPa	Afskåret Z_min	O-ring tråddiamet d₀
-	5 ~ 17.9	-	D+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5 ~ 17.9	18 ~ 39.9	-	D+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18 ~ 39.9	40 ~ 108.9	5 ~ 17.9	D+6,8	8	7	0.4	0.25	0.2	5	3.55
40 ~ 108.9	109 ~ 629	18 ~ 39.9	D+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109 ~ 629	630 ~ 999	40 ~ 108.9	D+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	109 ~ 629	D+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000 ~ 159	≥1600	630 ~ 999	D+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
Bemærk: 1. Kontakt vores firma, når der kræves lukket rille.
2. tryk> 60mpa, rod H8/F8 matchende tolerance, ultrahøjt trykstætning SMAX <0,05.
