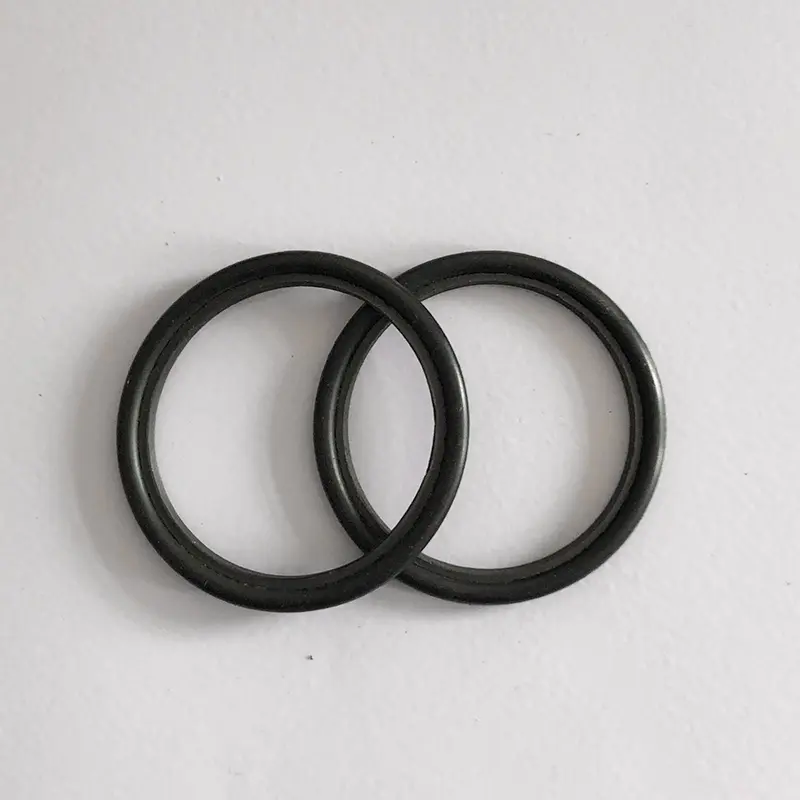

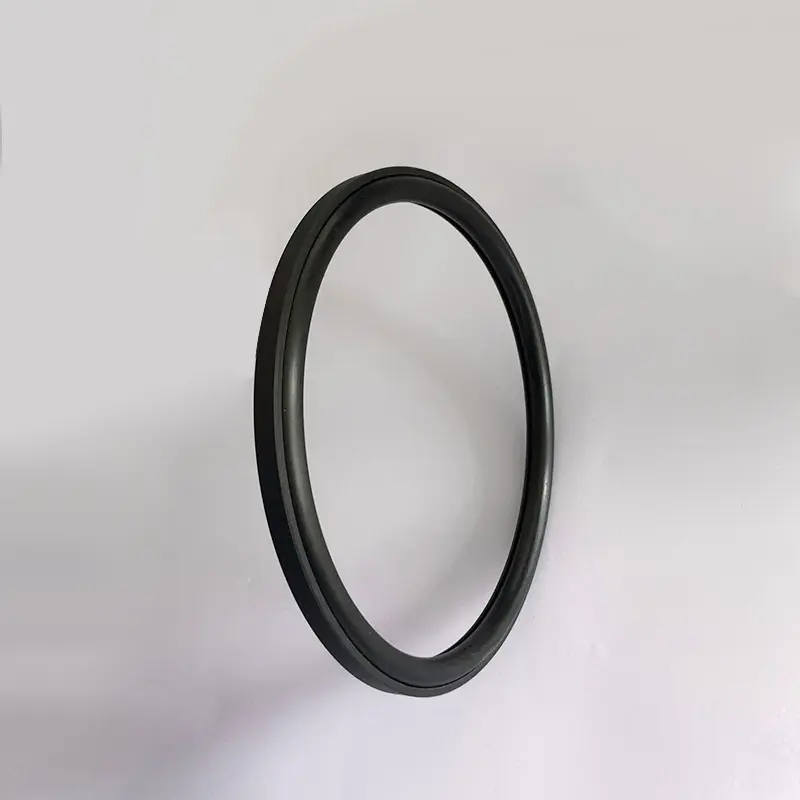

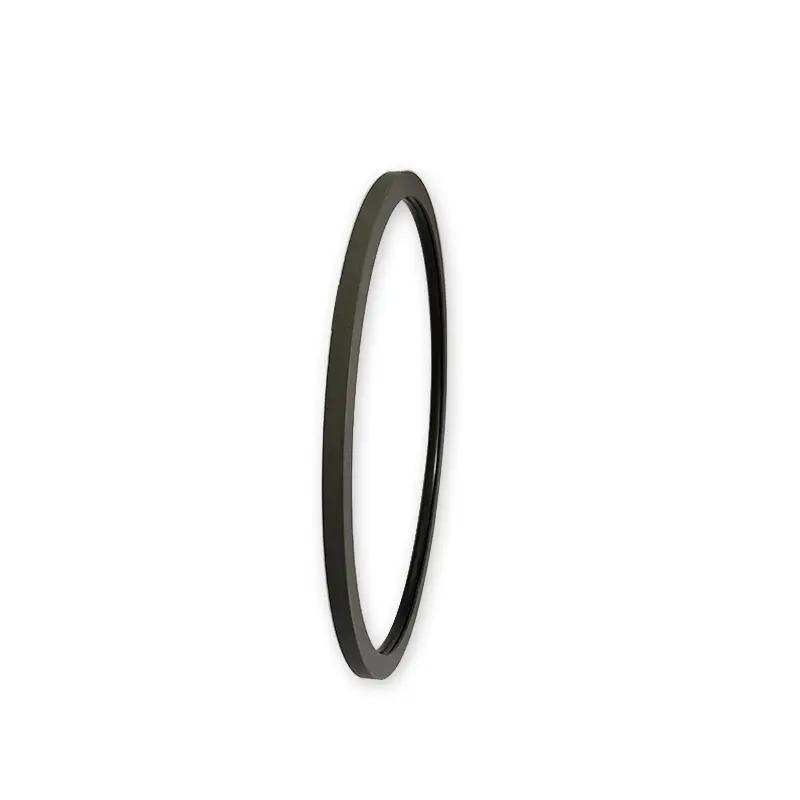

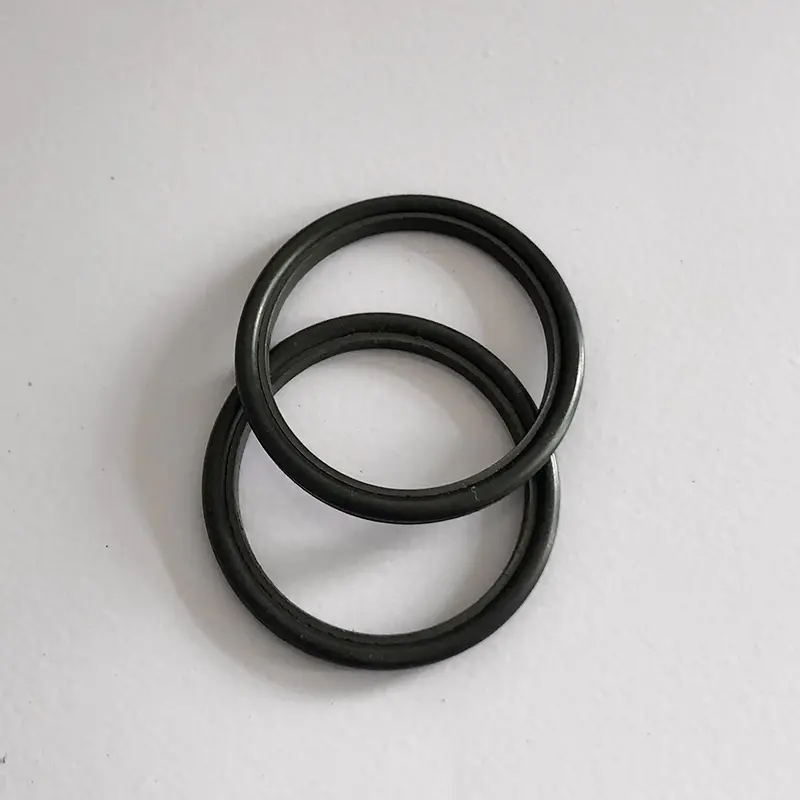

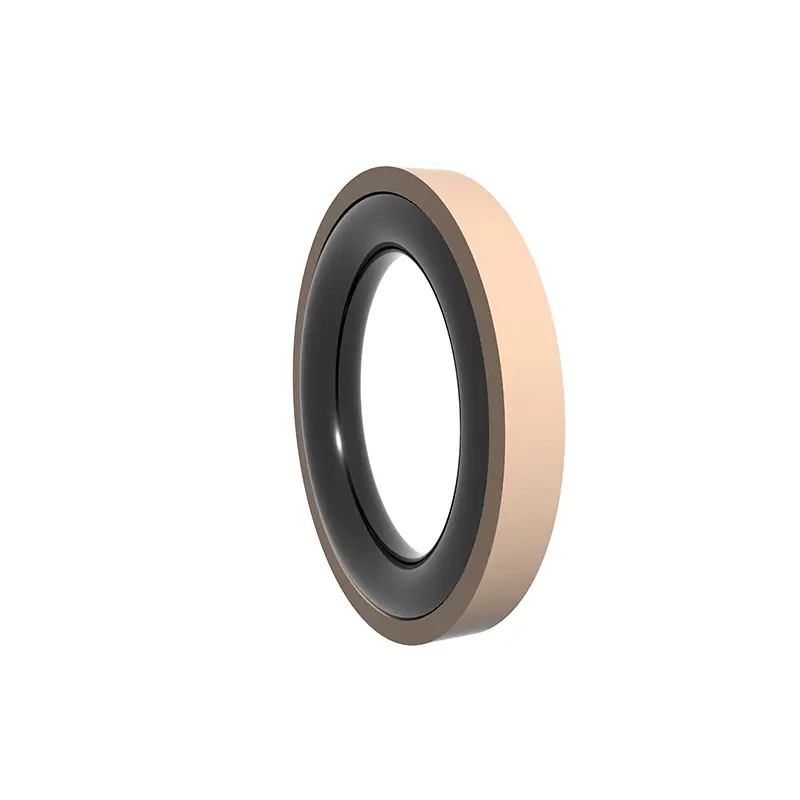

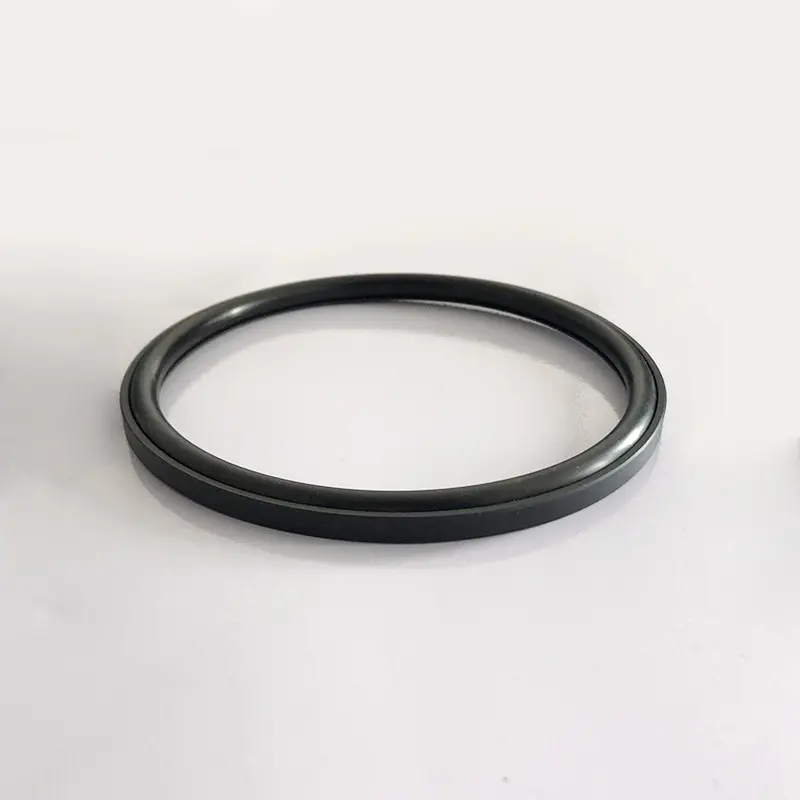

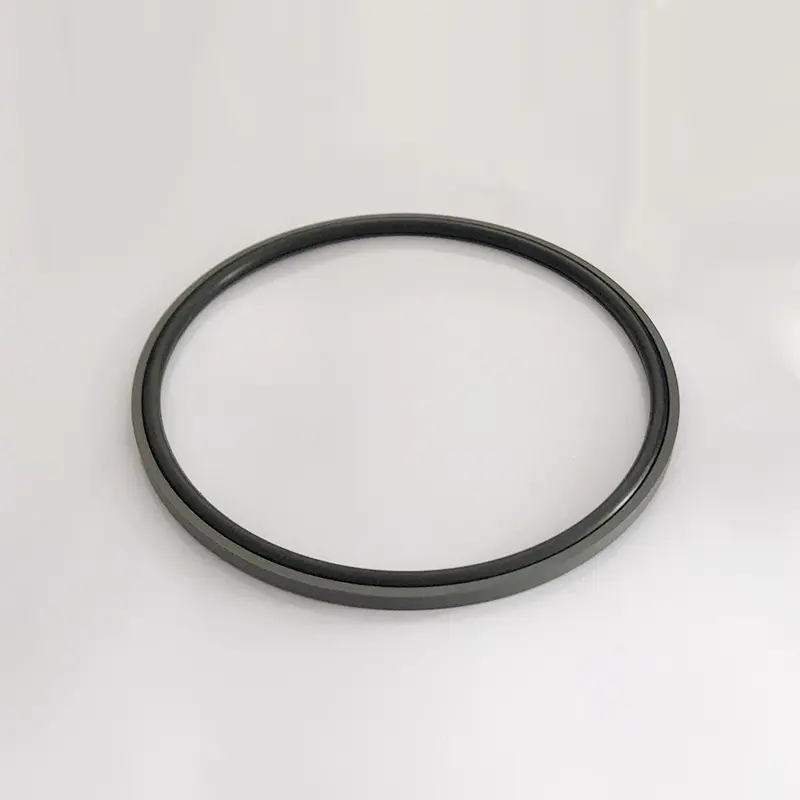

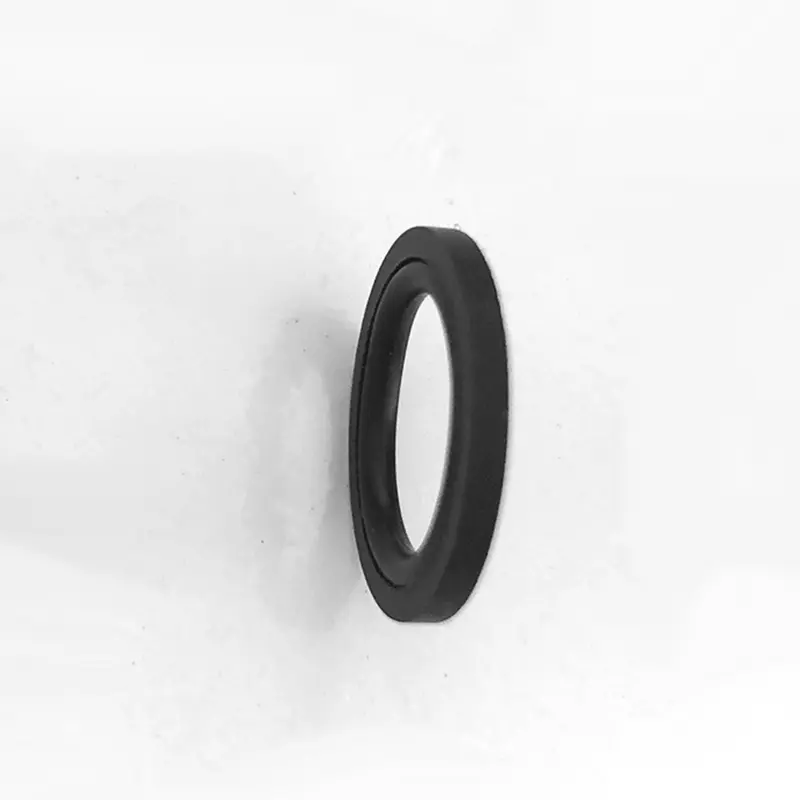

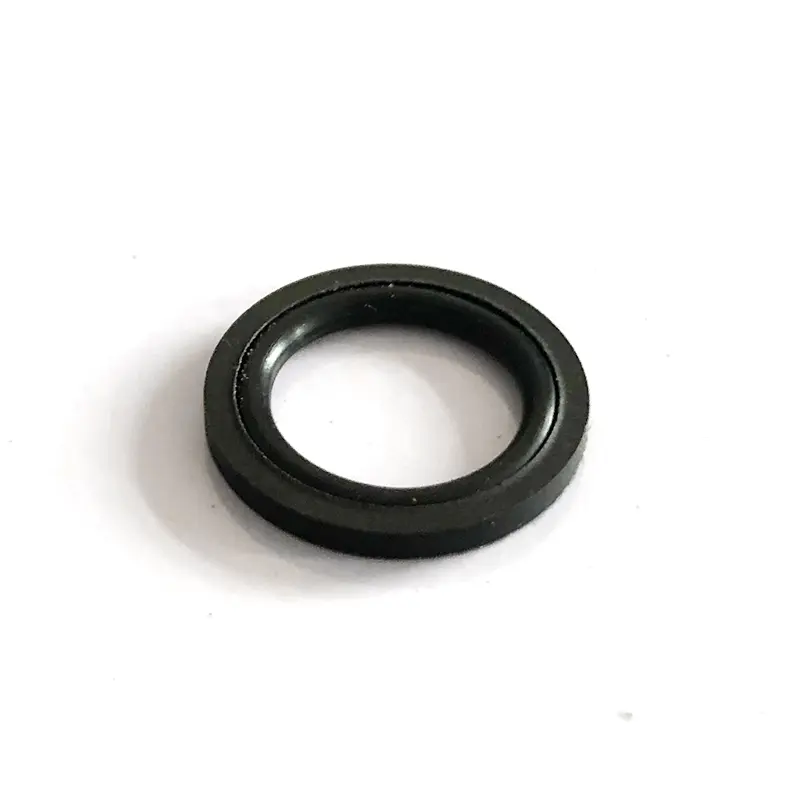

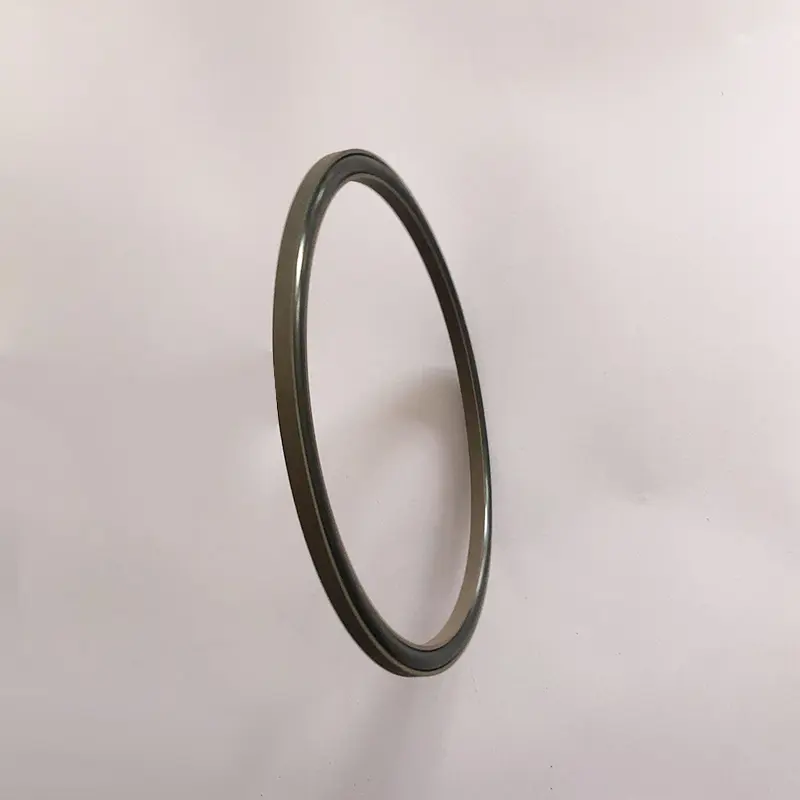

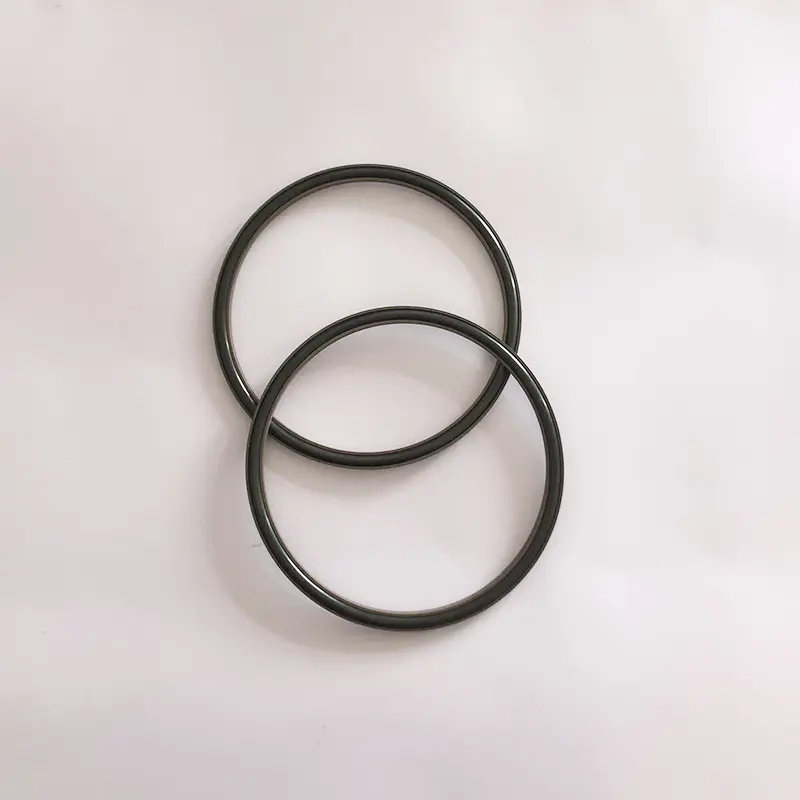

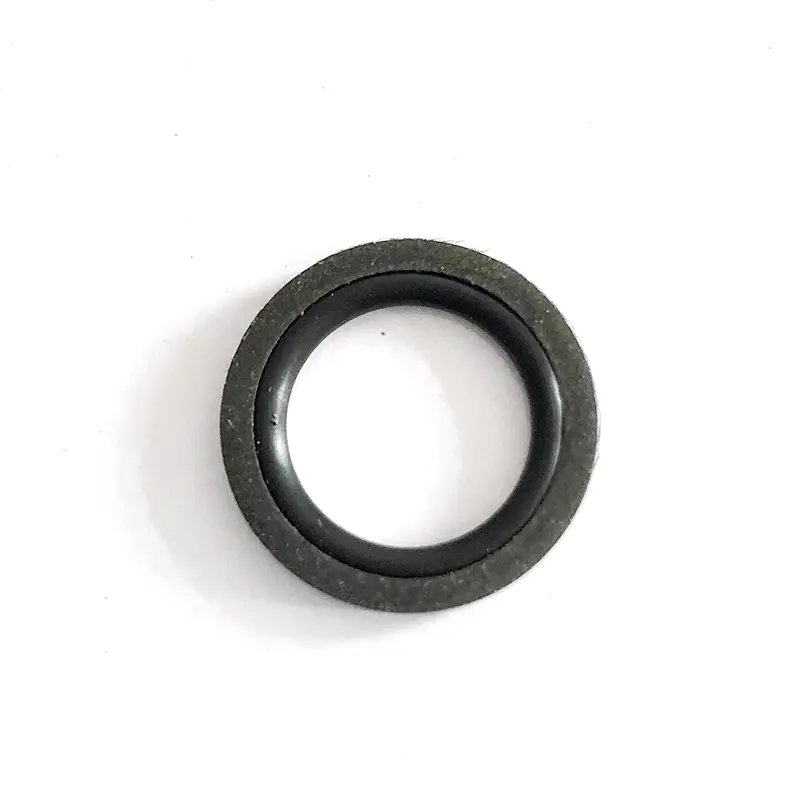

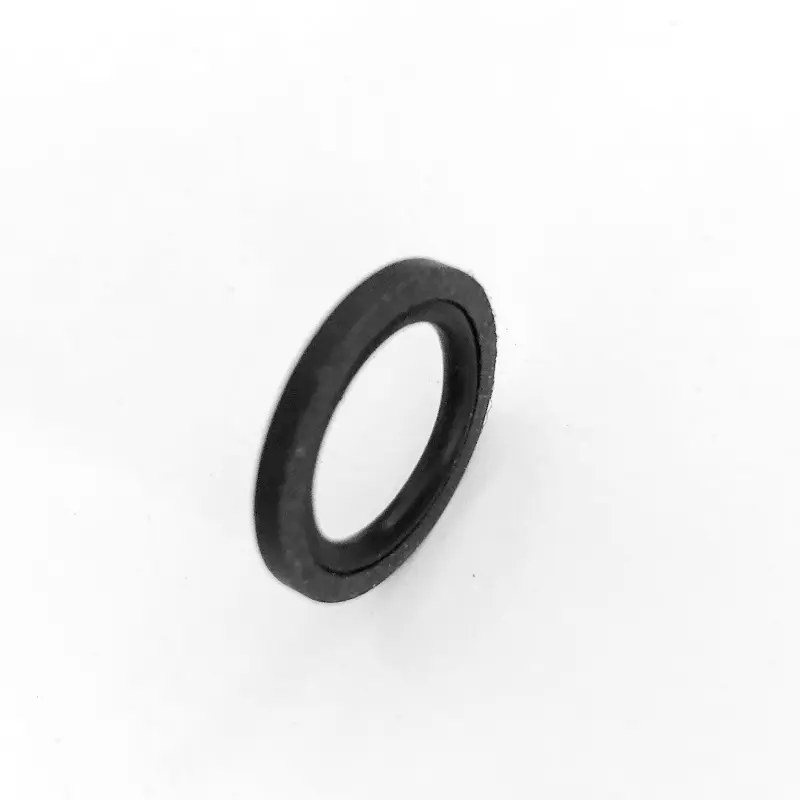

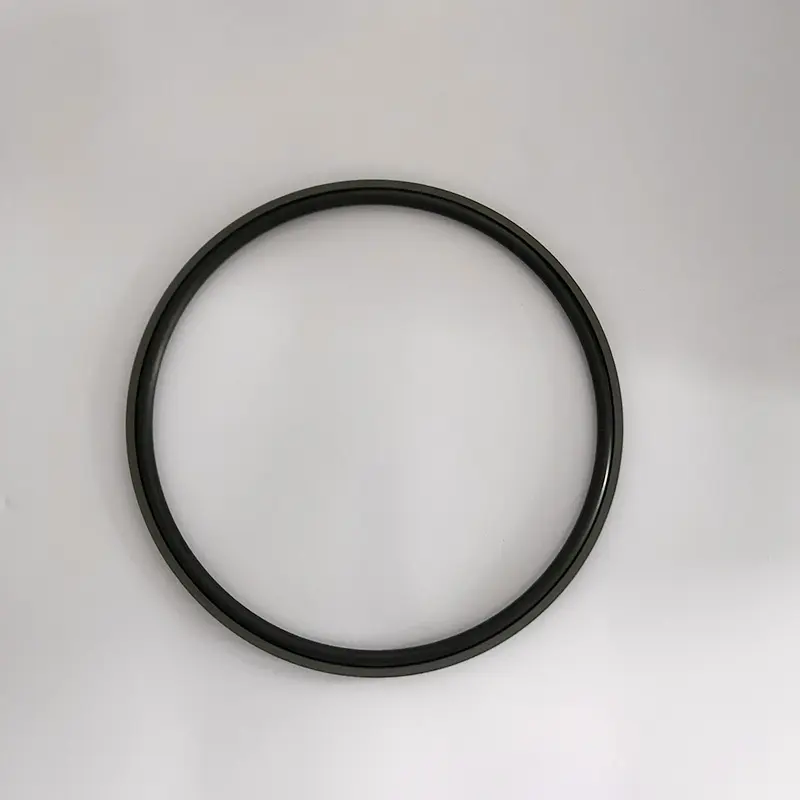

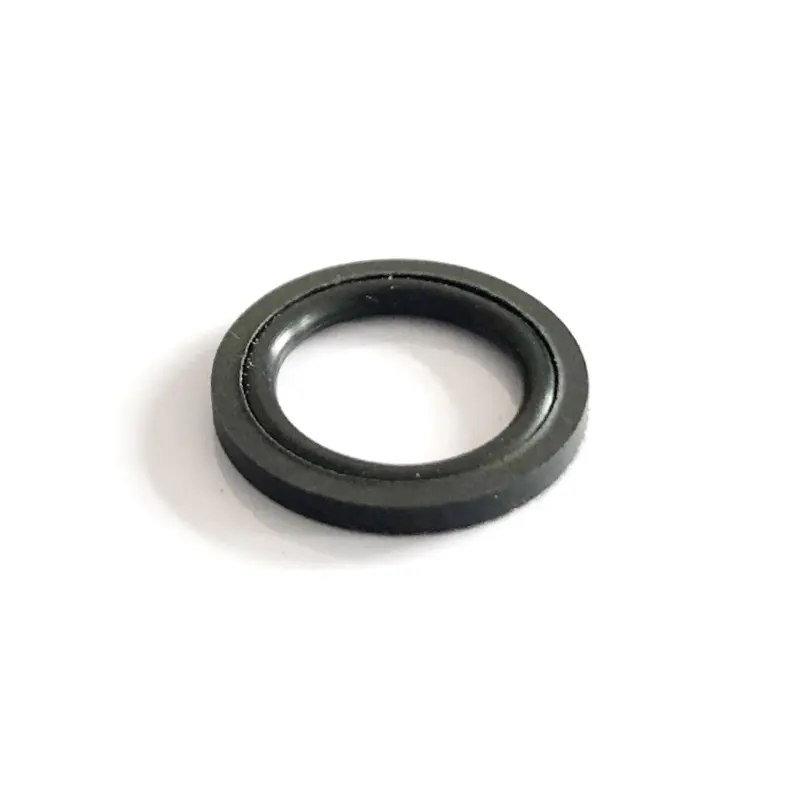

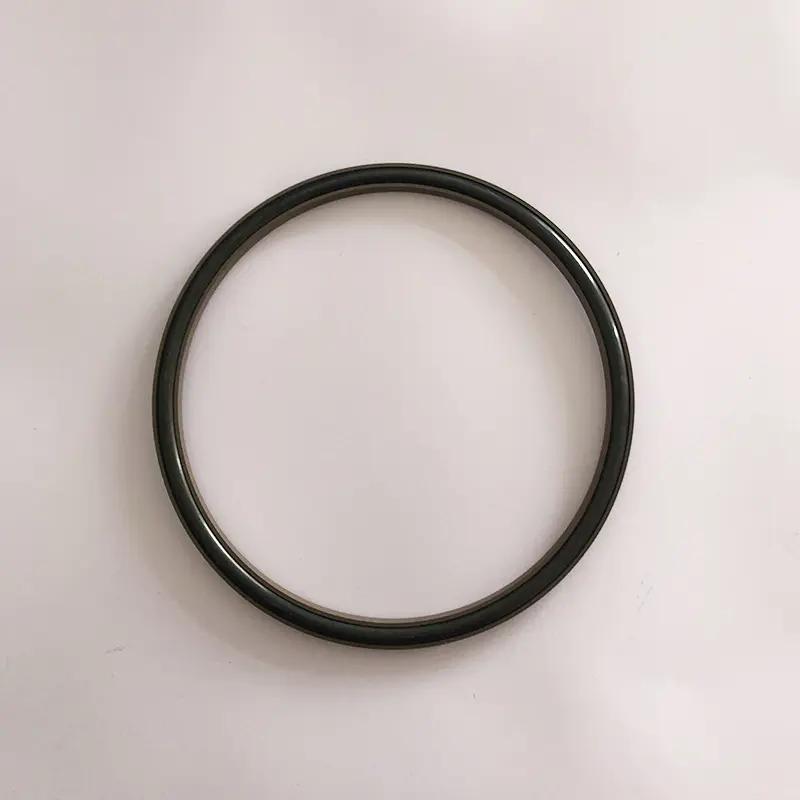

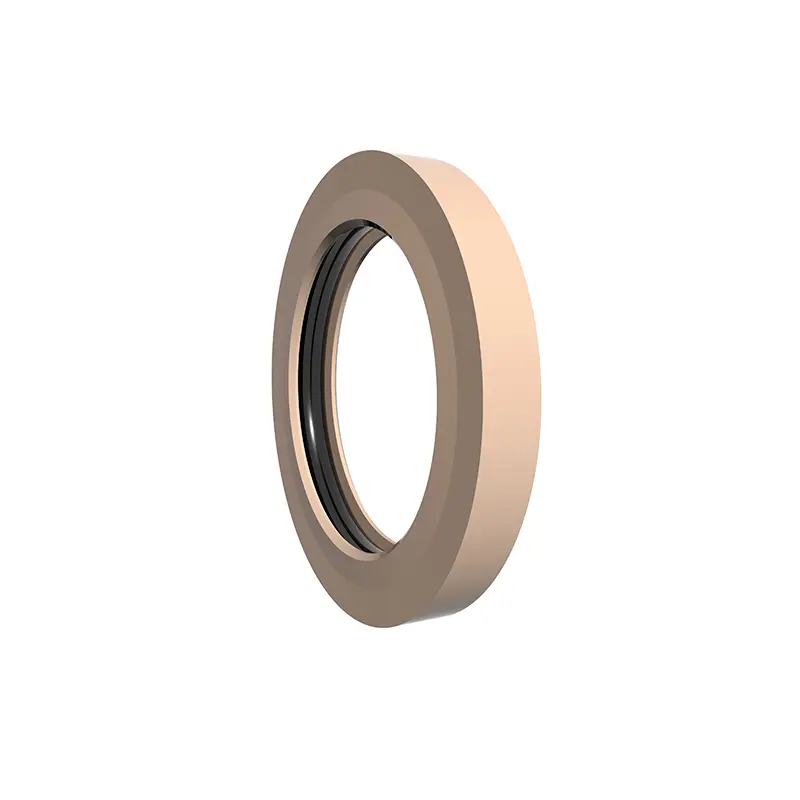

Vores Ruichen forsegler High Pressure End Flange Seals vedtager innovativt design for at give bedre produktydelse. Kernen er en kombination af fyldt eller modificeret PTFE-materiale Specialformet tætningsring og O-formet (gummi) ring, som er velegnet til aksial (ende), flange envejs statisk (tryk) tætning og vandtryksforseglingsbehov.
Flangeforseglinger med høj tryk har betydelige fordele, lang levetid, reducerede vedligeholdelsesomkostninger, fremragende tætning for at forhindre medielækage, højt tryk og ultrahøj trykresistens for at imødekomme ekstreme arbejdsvilkår og udsøgt struktur til let installation.
I henhold til forskellige arbejdsvilkår har vi fremstillet underopdelt modeller, som du kan vælge imellem: RC2871-serien (højre-vinkelforseglingsring og O-formet gummiring) er opdelt i A- og B-typer for at klare forskellige trykscenarier; RC2872-serien (C-formet tætningsring og O-formet gummiring) er velegnet til statisk trykforsegling; RC2873 (forstærket højre-vinkelforseglingsring og O-formet gummiring) er specialiseret i statisk forsegling af ultrahøjt tryk; RC2874 (Y-formet tætningsring og O-formet gummiring) sikrer stabiliteten af ultrahøjt trykforsegling; RC2875-serien (fodformet tætningsring og O-formet gummiring) er opdelt i A- og B-typer for at imødekomme forskellige statiske tætningsbehov.
Nogle specielle kombinationer er fulde af højdepunkter, såsom den modificerede fodformede tætningsring med O-ring, der bruger præ-komprimering og flangestruktur for at opnå bedre tætning ved højere tryk og modstå højt og ultrahøjt tryk; Det samme gælder for kombinationen af C-formede og forstærkede højre-vinkelforseglingsringe og O-ringe, hvilket giver en pålidelig løsning til højtryksens ende (flange) tætningsproblem i alle retninger.

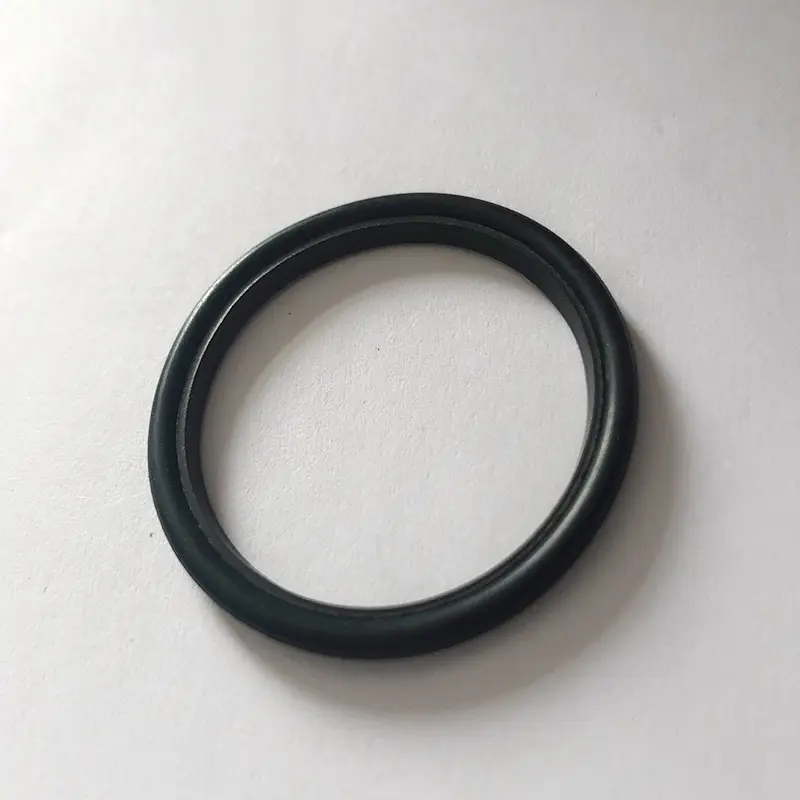

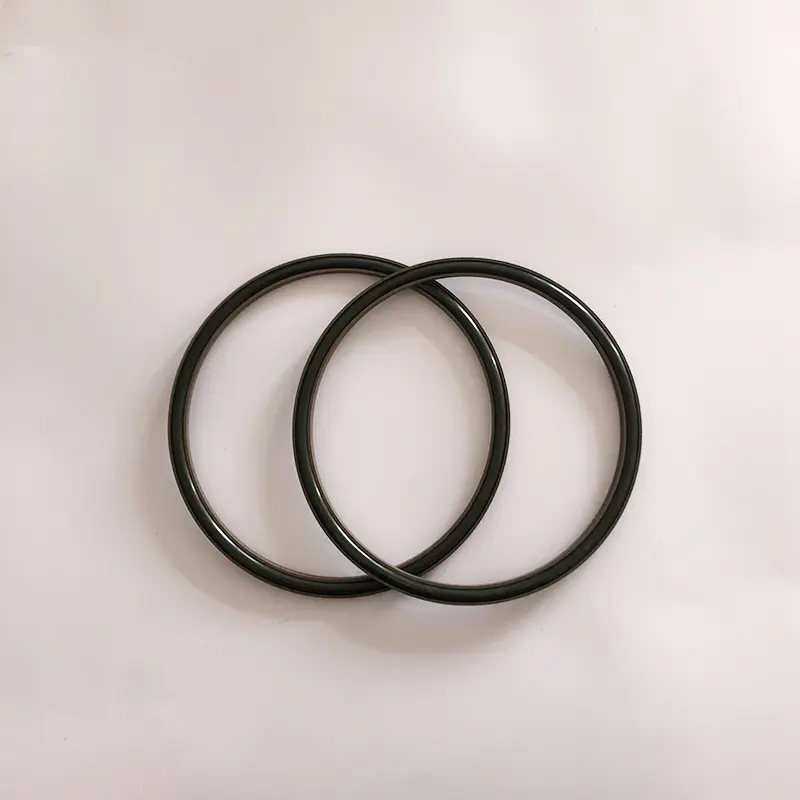

Produktfunktioner og applikationer:

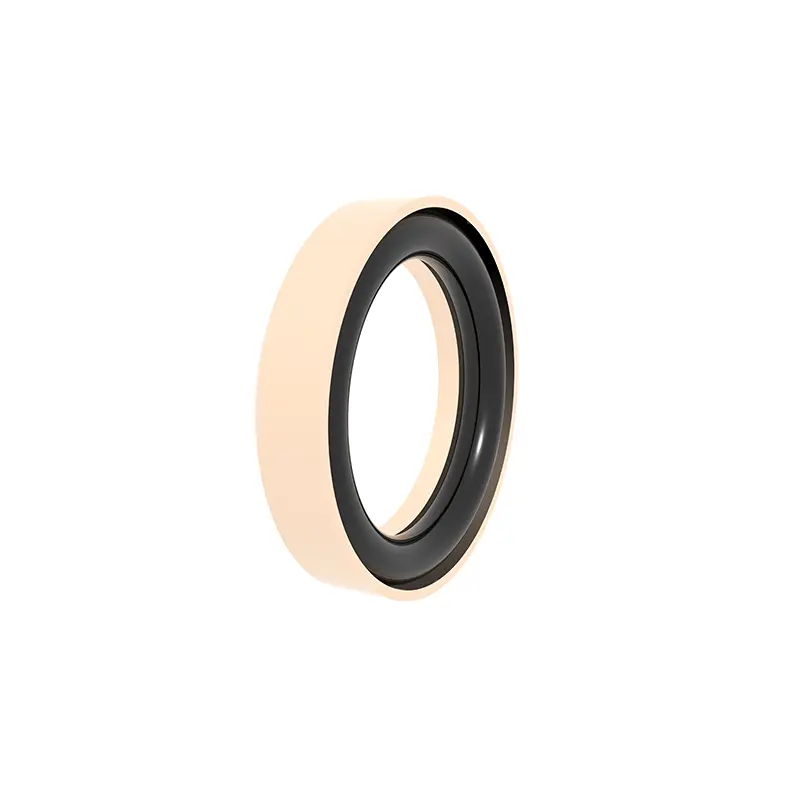

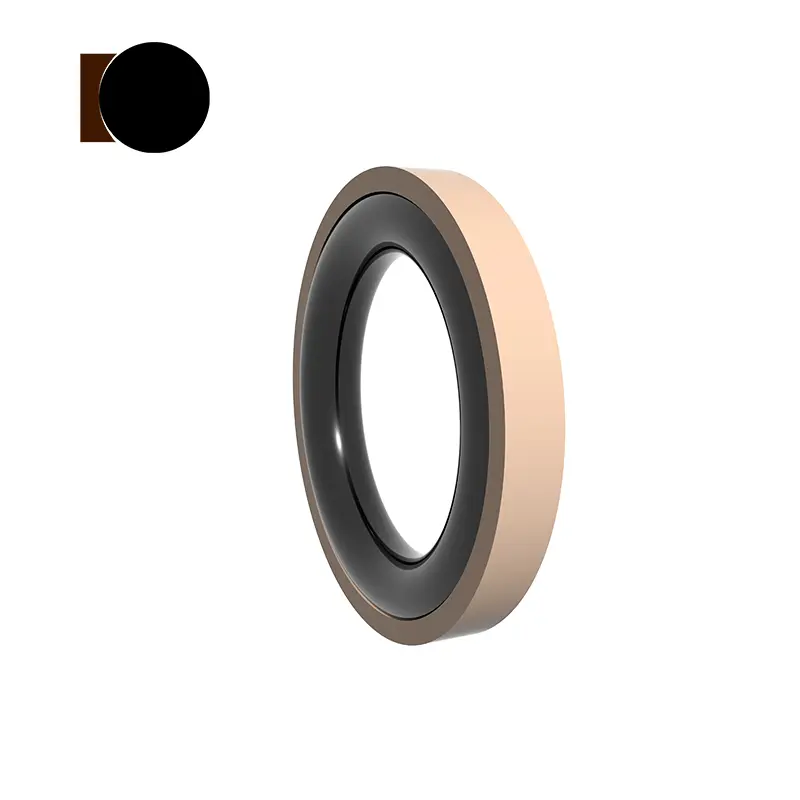

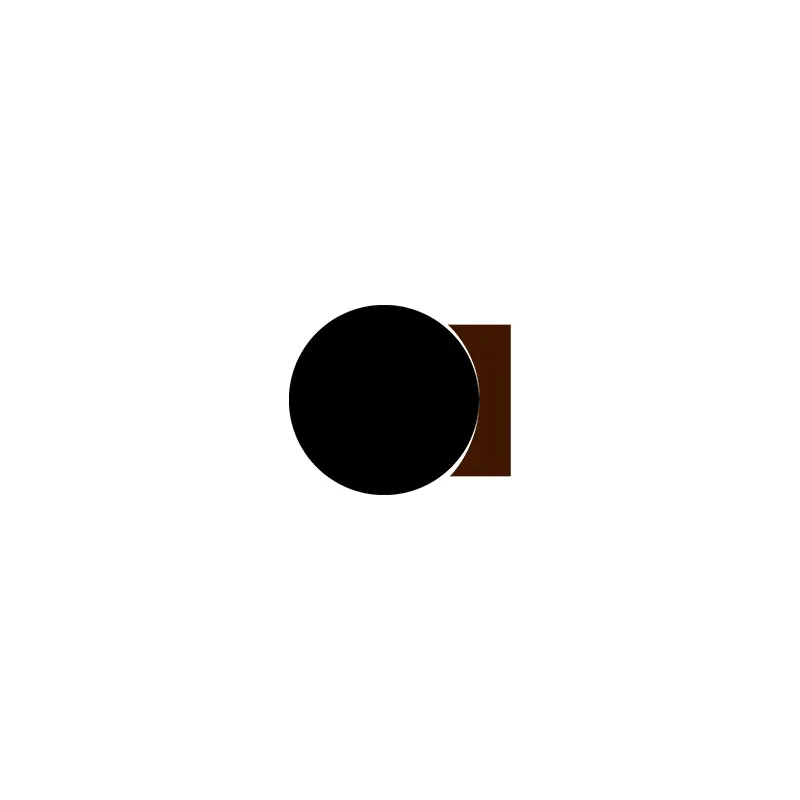

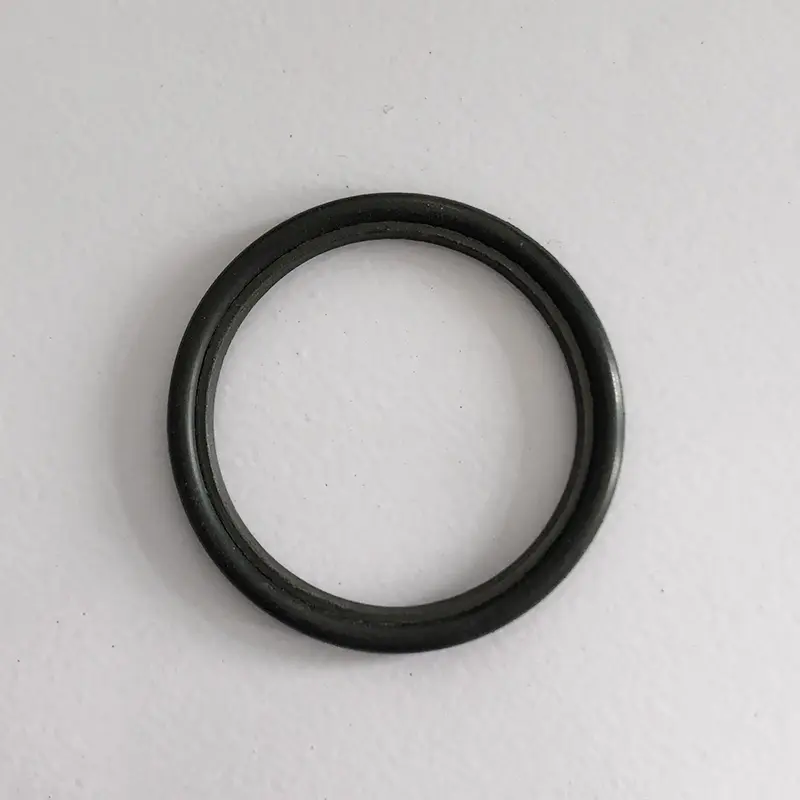

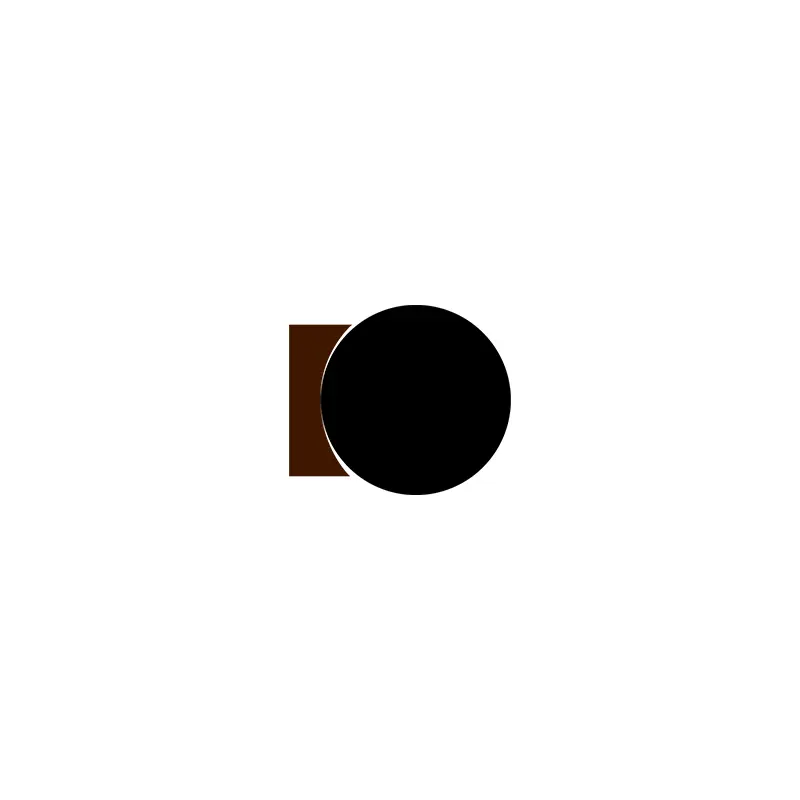

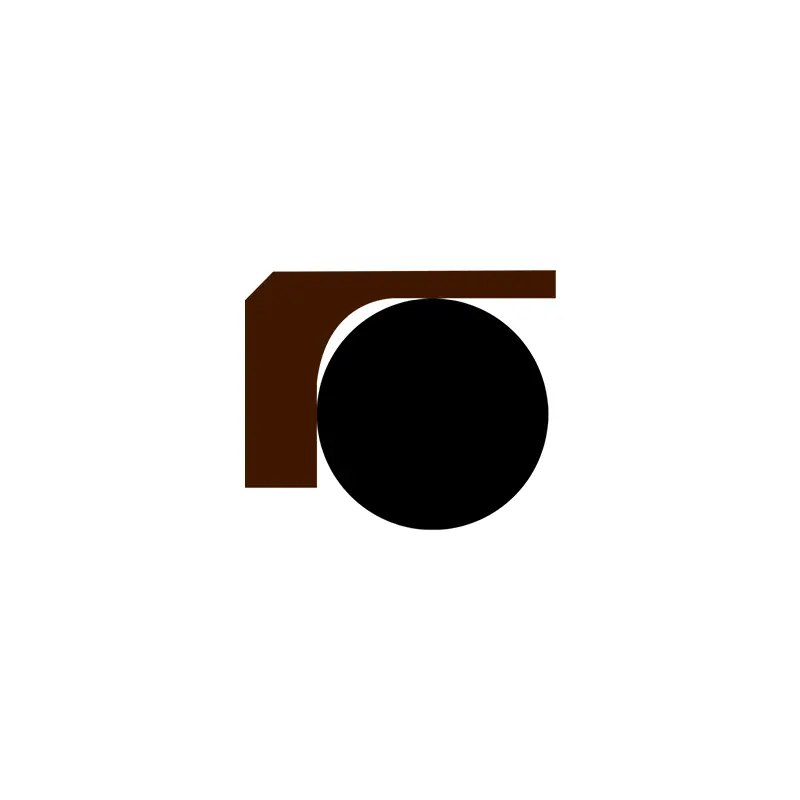

Denne tætning er sammensat af en retvinklet tætningsring lavet af PTFE og en O-ring. O-ringen er forudgående komprimeret for at generere en klemkraft for at opnå tætning. Forseglingens klemmekraft øges under tryk, det vil sige, jo højere er trykket, jo bedre forseglingen. Da slipringen vedtager en side ribbenstruktur, vil O-ringen ikke blive presset ud og kan modstå højt tryk.

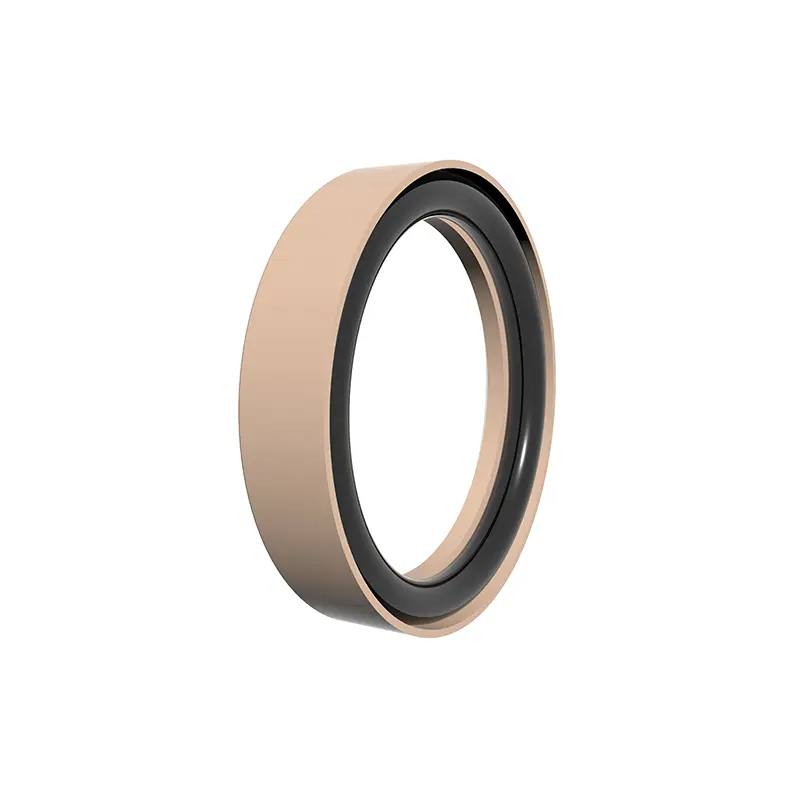

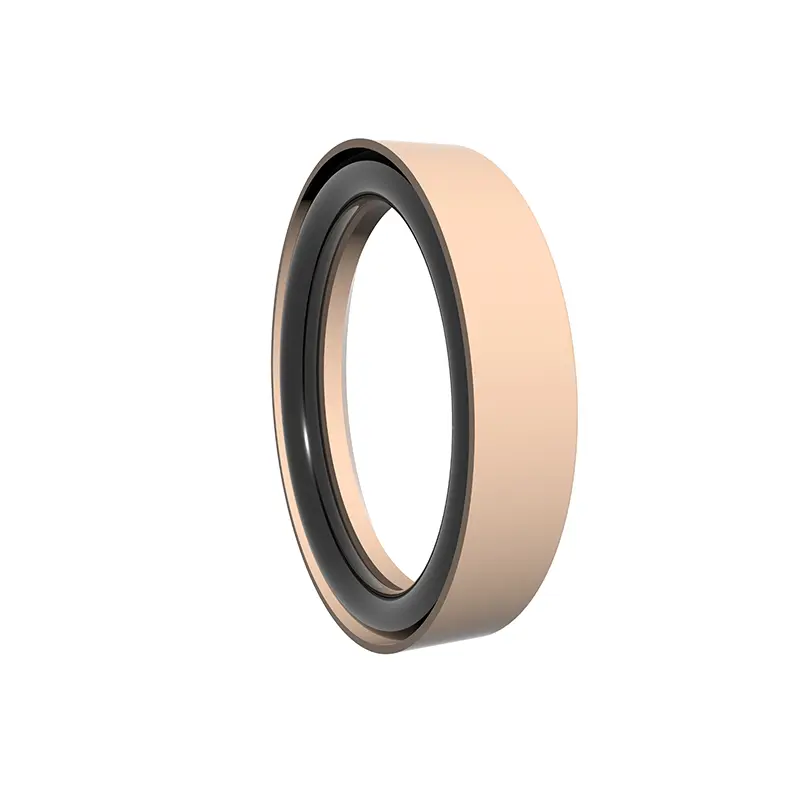

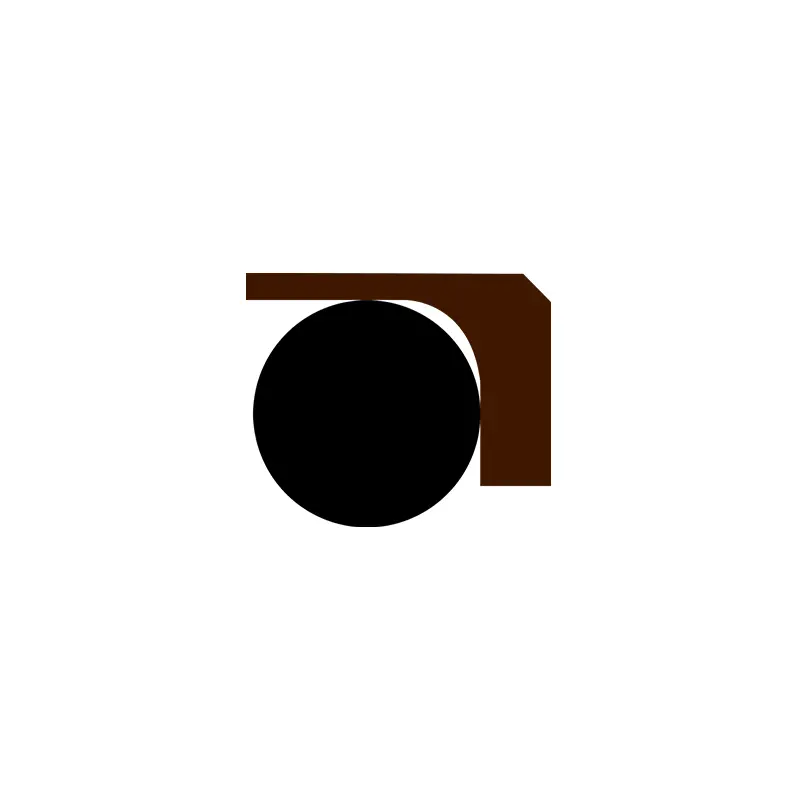

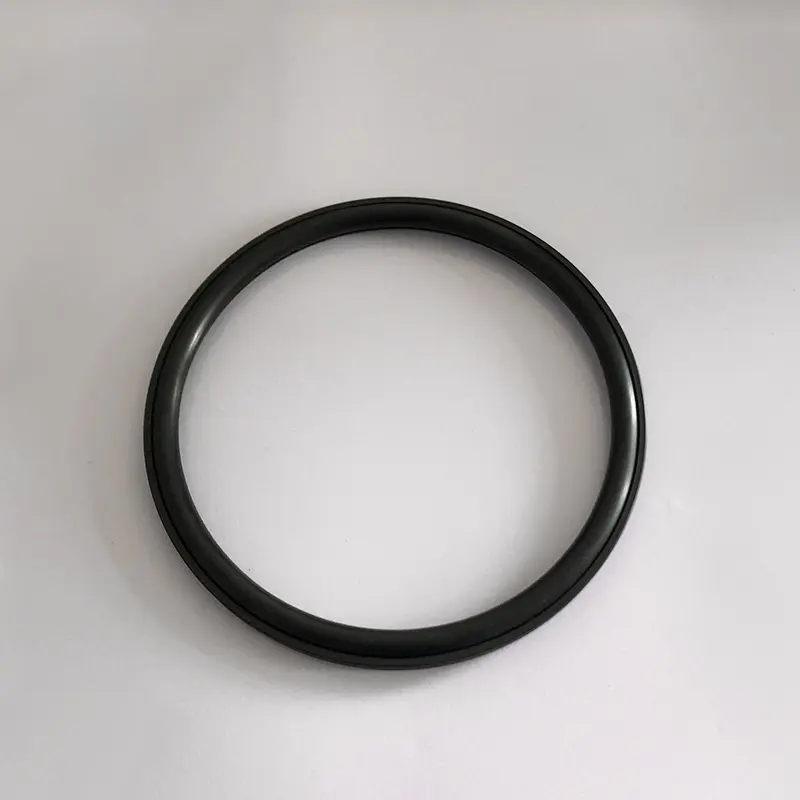

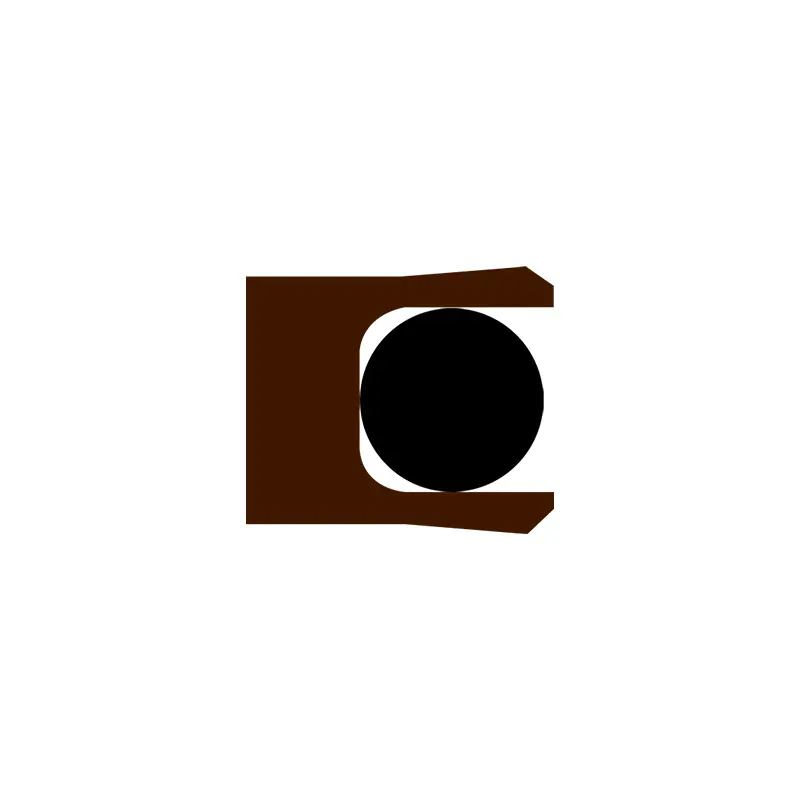

Denne tætning er sammensat af en PTFE C-formet tætningsring og en O-ring. O-ringen er forudgående komprimeret for at generere en klemkraft for at opnå tætning. Forseglingens klemmekraft øges under tryk, det vil sige, jo højere er trykket, jo bedre forseglingen. Da slipringen vedtager en dobbeltsidet ribbenstruktur, vil O-ringen ikke blive presset ud og kan modstå højt tryk.

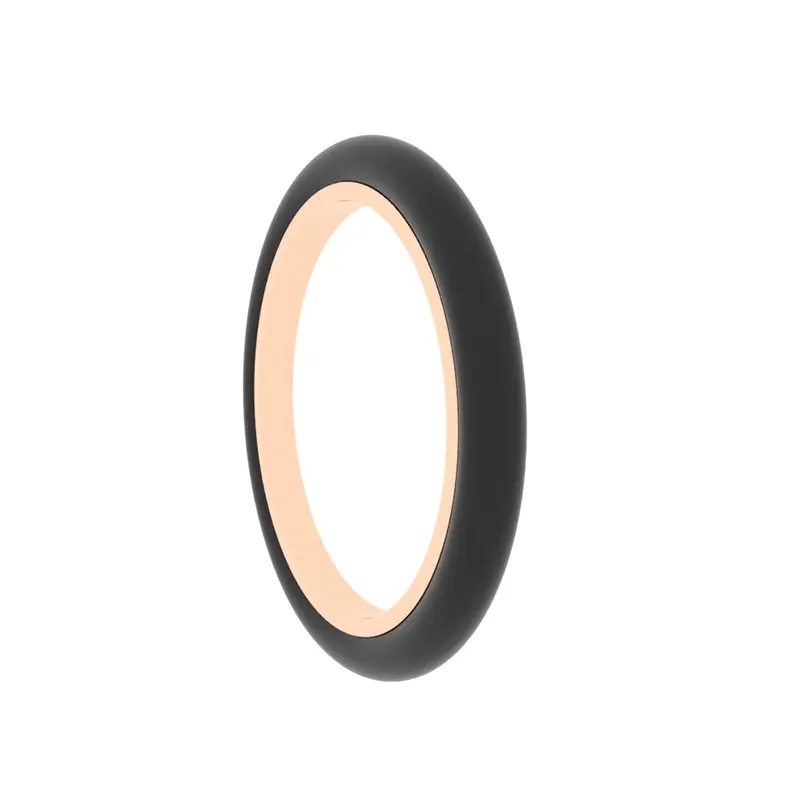

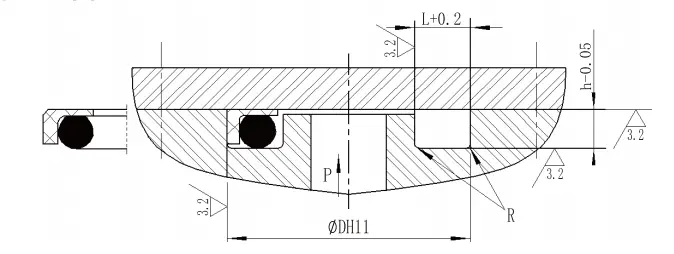

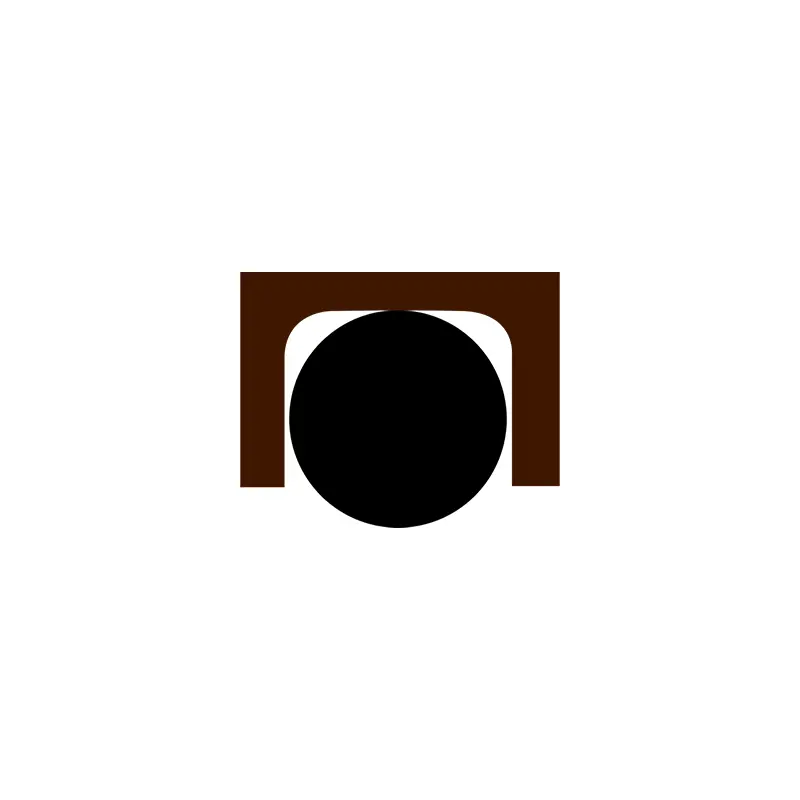

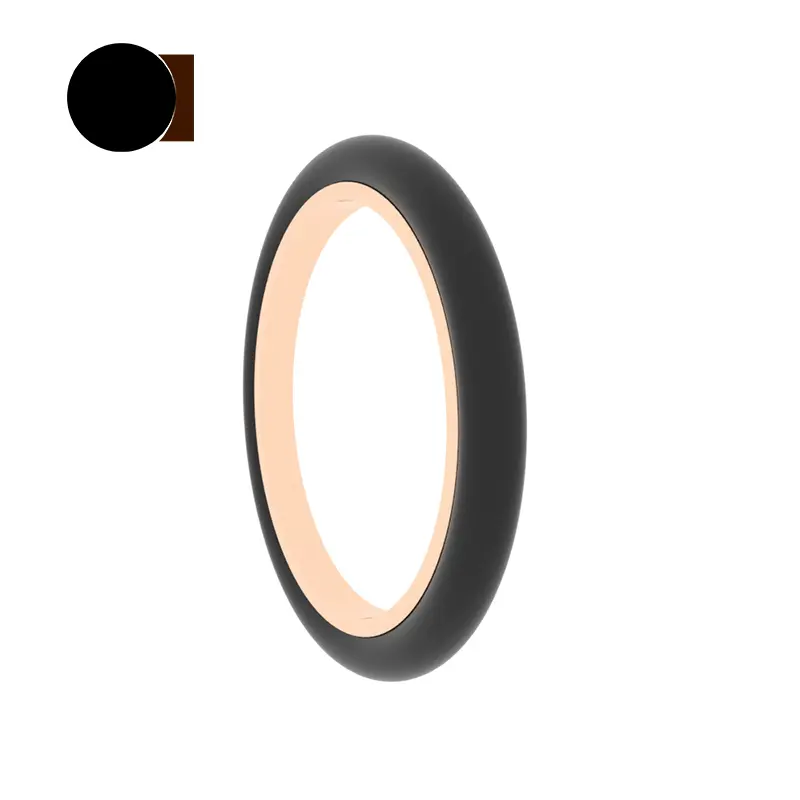

RC2873

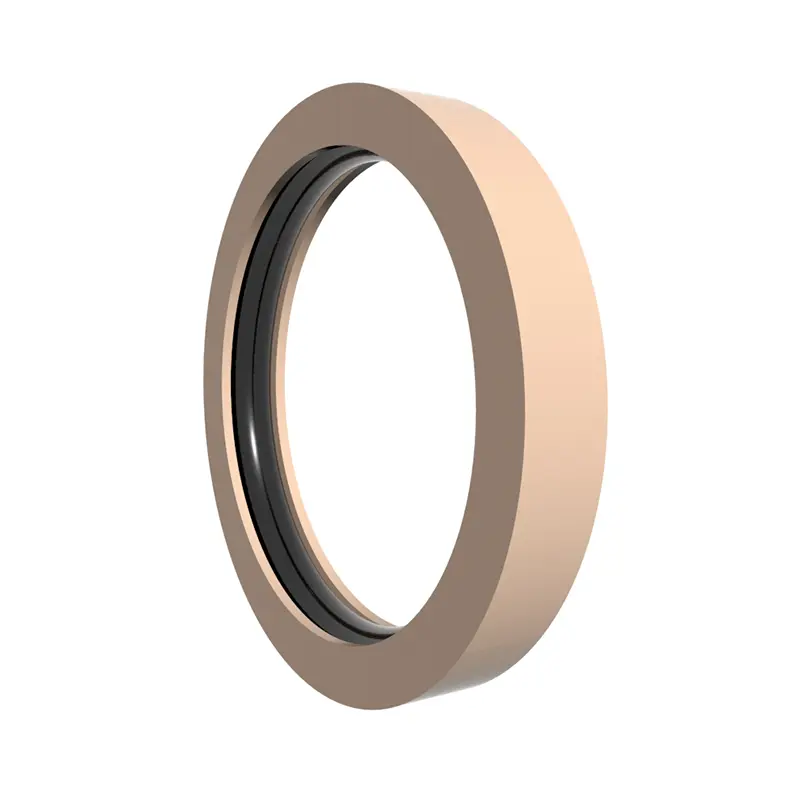

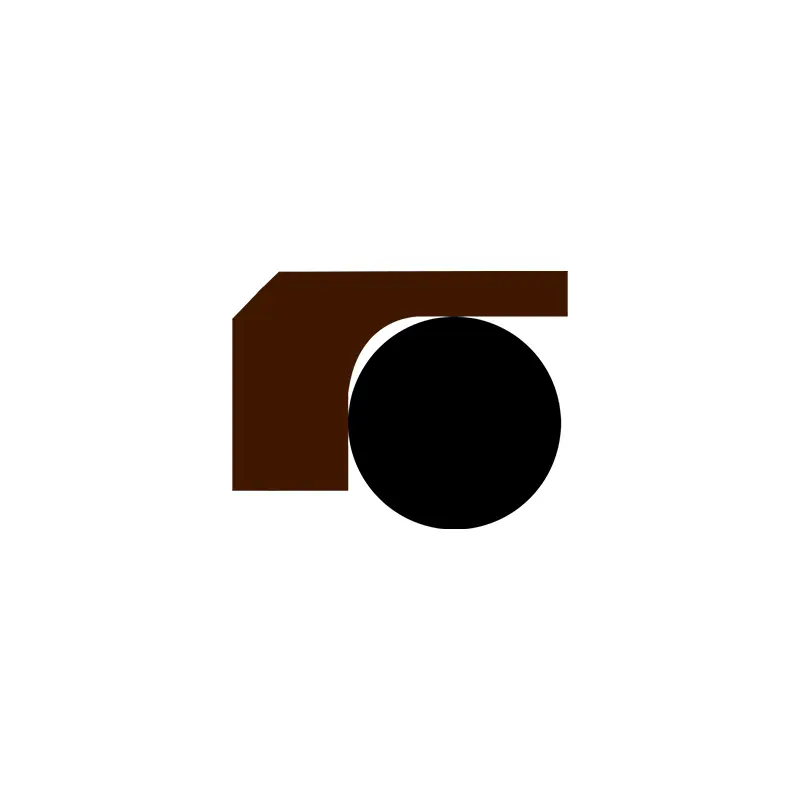

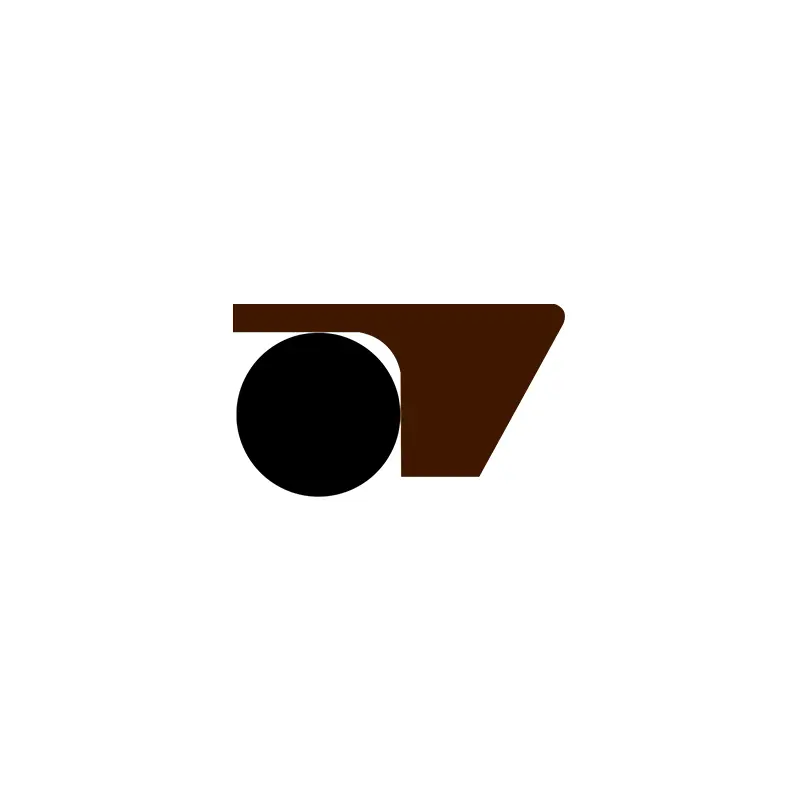

RC2874

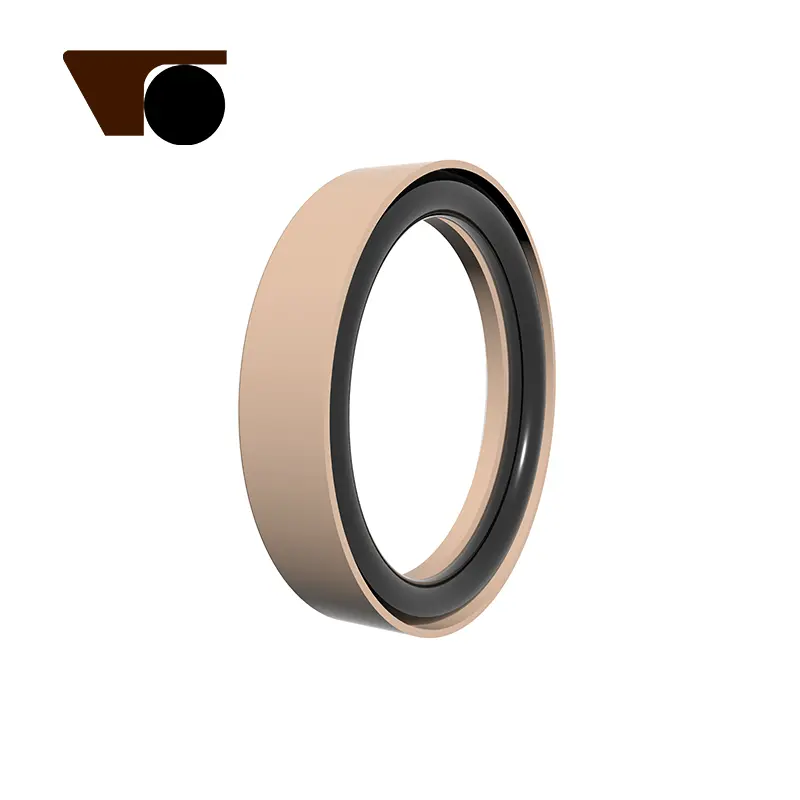

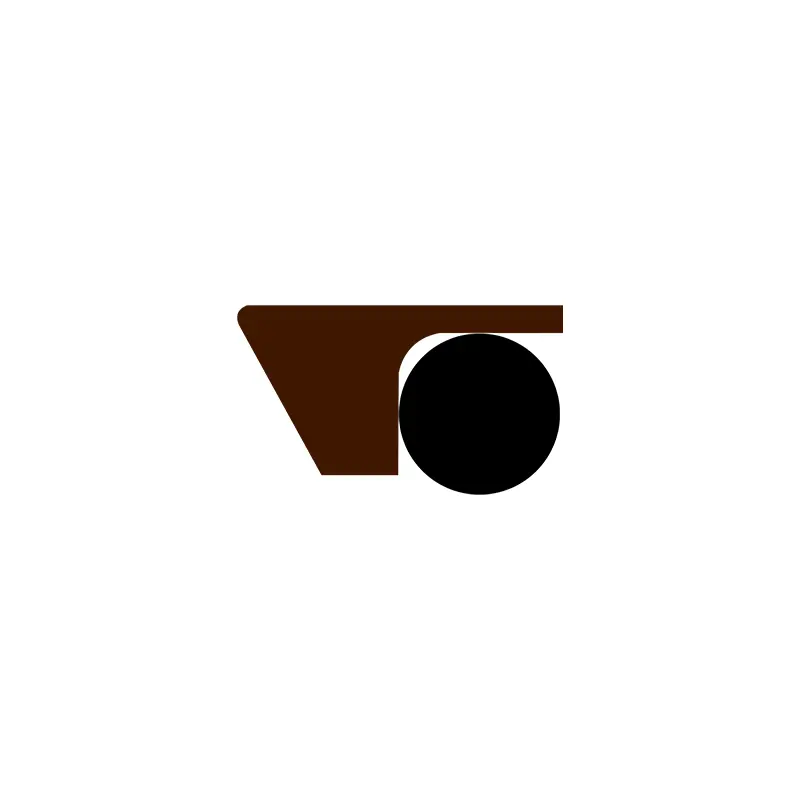

Denne tætning er sammensat af en fodformet tætningsring lavet af modificeret PTFE-materiale og en O-ring. O-ringen er forudgående komprimeret for at generere en klemkraft for at opnå tætning. Forseglingens klemmekraft øges under tryk, det vil sige, jo højere er trykket, jo bedre forseglingen. Da slipringen vedtager en sidefodformet ribbenstruktur, vil O-ringen ikke blive presset ud og kan modstå højt og ultrahøjt tryk.
Specifikationer:

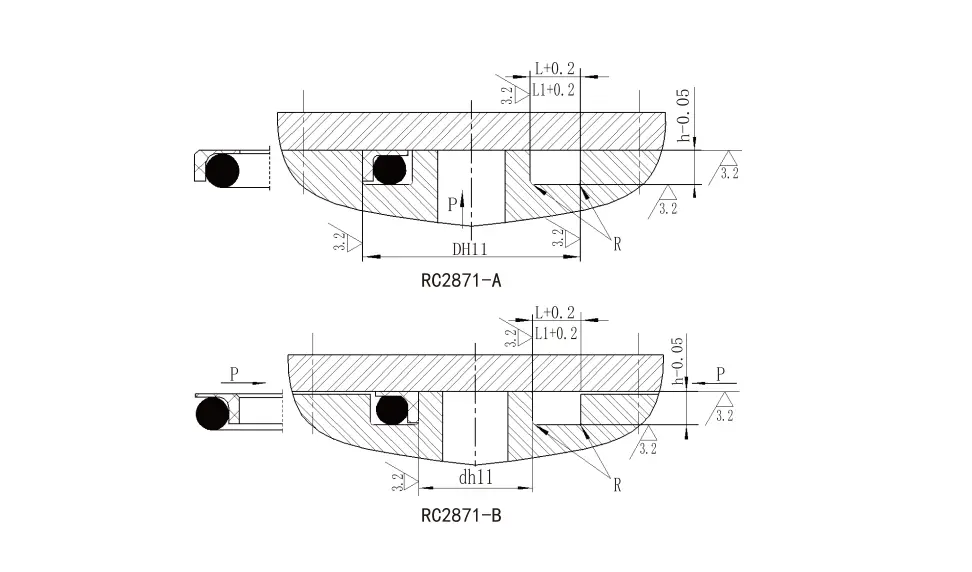

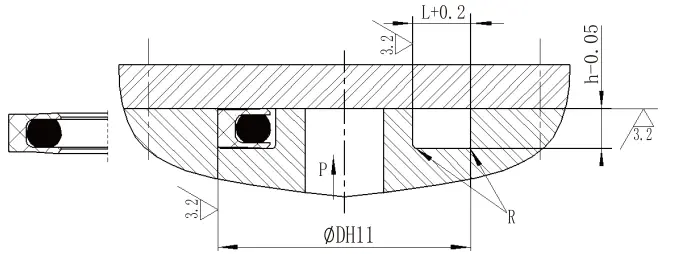

| RC2871-A interne tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | |||||
| Område af den ydre diameter D H11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Groove bredde
L1+0,2 Tryk> 80MPa |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Ekstern tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | |||||
| Område af den ydre diameter Dh11 | Groove dybde h-0.05 |
Groove bredde L+0.2 |
Groove -bredde L1+0,2 Tryk> 80MPa |
Afrundede hjørner Rmax | O-ring tråddiameter dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

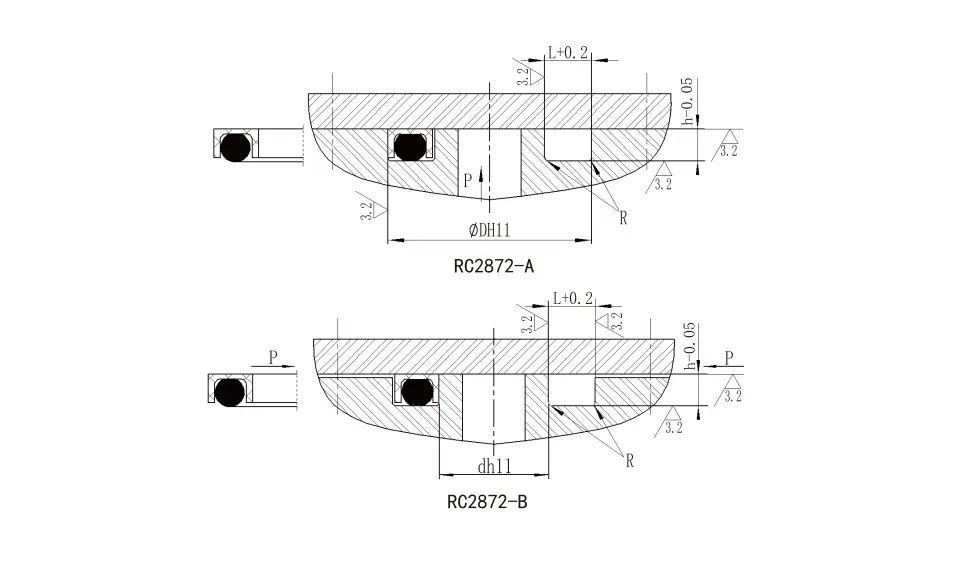

| RC2872-A interne tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | ||||
| Område af den ydre diameter D H11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Ekstern tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | ||||
| Område af den ydre diameter D H11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Afrundede hjørner R |
O-ring tråddiameter dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Område af den ydre diameter IE11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Område af den ydre diameter IE11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

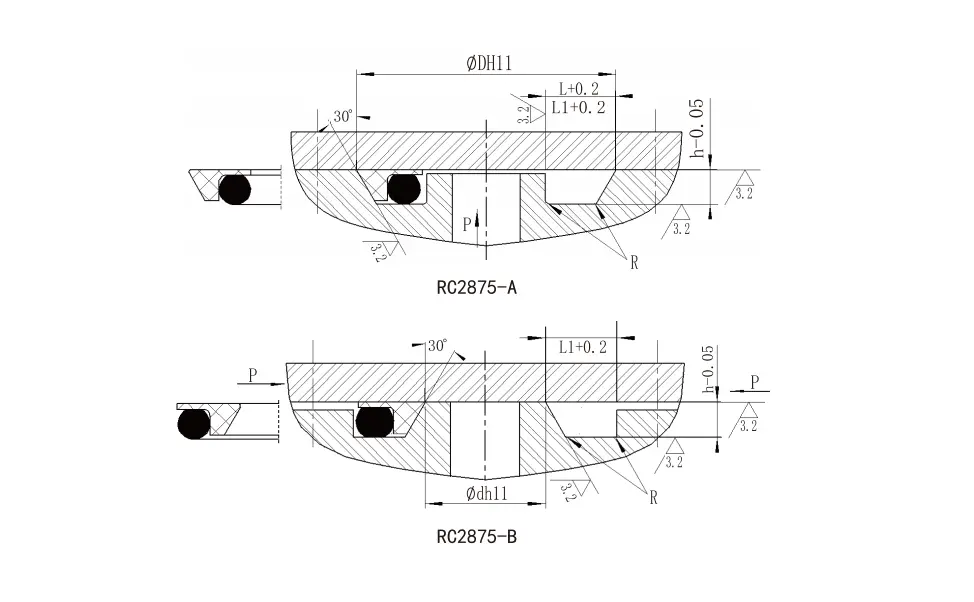

| RC2875-A interne tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | |||||
| Område af den ydre diameter D H11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Groove -bredde L1+0,2 tryk> 100mpa |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Ekstern tryktypespecifikationer (alle specifikationer inden for parameterområdet er tilgængelige) | |||||
| Område af den ydre diameter D H11 |
Groove dybde h-0.05 |
Groove bredde L+0.2 |
Groove -bredde L1+0,2 tryk> 100mpa |
Afrundede hjørner Rmax |
O-ring tråddiameter dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Højtryksende flangeforseglinger gældende arbejdsvilkår | ||||
| Profil | Model | Tryk (MPA) |
Temperatur (℃) | Medier |
 |
RC2871-A | ≤300 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (matchende O-ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (matchende rektangulær ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende rektangulær ring FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (matchende rektangulær ring NBR) | Hydraulisk olie, emulsion, vand, gas osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (matchende O-ring NBR) -20 ~+200 (matchende O-ring FKM) |
Hydraulisk olie, emulsion, vand, gas osv. |
