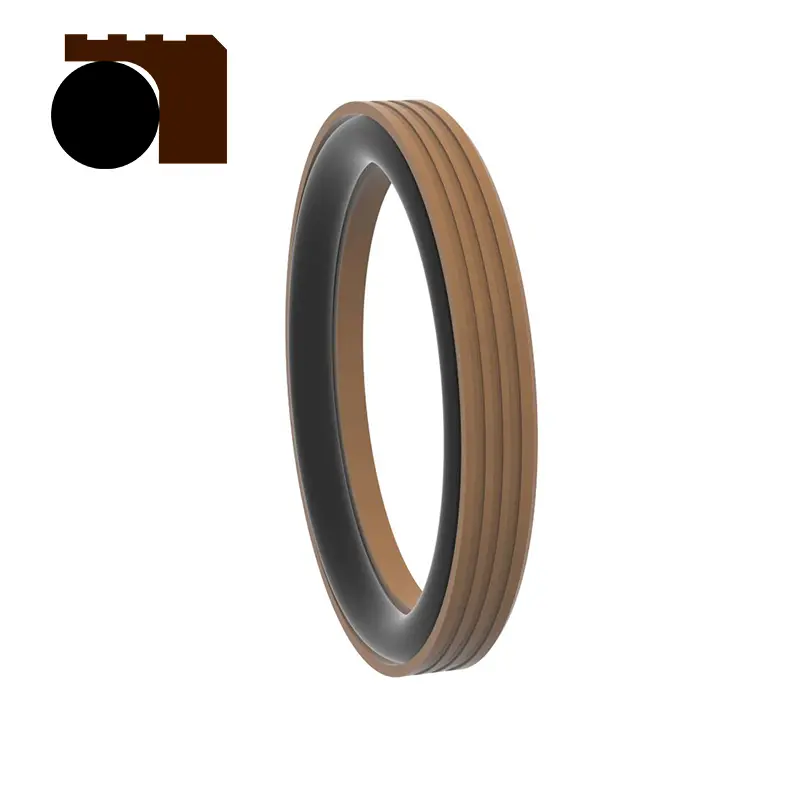

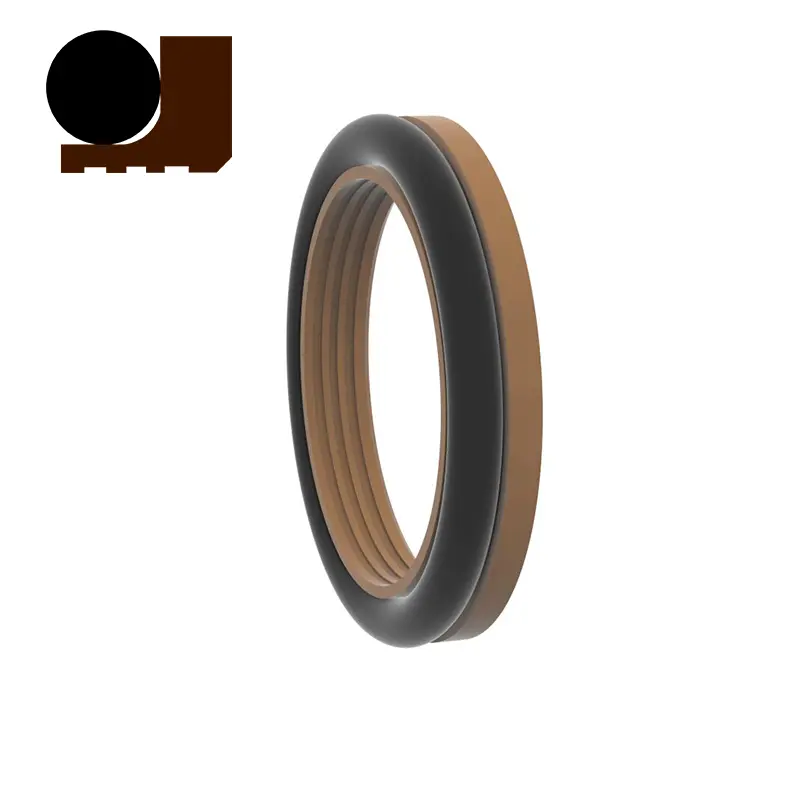

RC2061- og RC2062-højtryksforseglingerne til cementopslæmning, der er lanceret af Ruichen SEALS, er designet til at klare komplekse og barske cementopslæmningsforhold.
Disse to produkter har den samme struktur, som begge er sammensat af omhyggeligt designet højfunktionsteknik plast tandede tætningsringe og O-ringe for at opnå envejsforsegling af hydraulisk frem- og roterende bevægelse. De har en bred vifte af applikationer og kan spille en vigtig rolle i udstyr som stempletpumper, mudderpumper, skruebor, borerigge, olieudforskningsudstyr og betonblandingsanlæg.
Med hensyn til ydeevne kan vores højtrykssæler til cementopslæmning vise mange fordele. De lange levetidskarakteristika reducerer behovet for hyppig udskiftning af forseglingsdele og reducerer vedligeholdelsesomkostninger; Lav friktionsydelse sikrer en jævn drift af udstyr og reducerer energitab; God tætning forhindrer effektivt cementopslæmningslækage og sikrer stabil drift af udstyr; Lille strukturelt rum er praktisk til installation og layout i begrænsede rum af forskellige udstyr; Nem installation, brug og vedligeholdelse forbedrer effektiviteten af brug af udstyr.
For ondartede medier, såsom cementopslæmning, kan produktet forbedre tætningseffekten gennem speciel tætningslip og tykkelsesoptimeringsdesign. Når det bruges til forsegling af gyllemedier, for at forbedre tætningspræstation og komponentlevetid, anbefaler vi fedt smøring mellem to (eller flere) tætninger. Disse to højtrykssæler til cementopslæmning giver en pålidelig og effektiv løsning på højtryks cementopslæmningstætningsproblemet.
Produktfunktioner og applikationer:
Bestillingseksempel:
Ordre Model RC2061-80X91.7x7.6-PTFE4-R01 Model-LAFT-diameter X Groove Diameter X Groove Bredde-materiale-kode
Ordremodel RC2062-80x68.3x7.6-PTFE4-R01
Model-cylindret diameter x Groove Diameter X Groove Bredde-materiale-kode

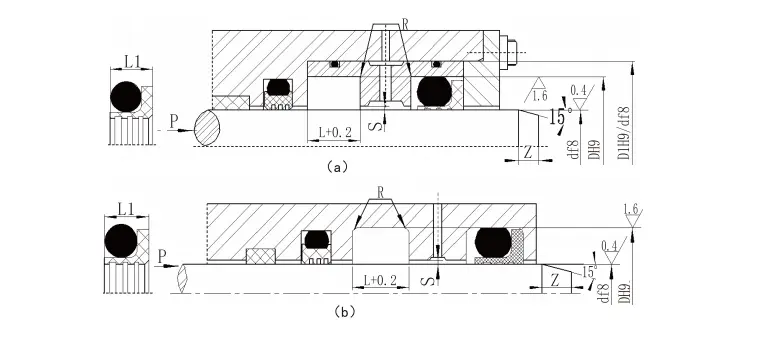

Specifikationer:
| Skaftets diameterområde
Standardtype D F8 RC2061 |
Skaftets diameterområde
Tung belastning D F8 RC2061-Z |
Groove Diameter D H9 |
Groove bredde L+0.2 |
Forsegl bredde1 | Runde hjørner Rmax |
Radial clearance SMAX | Afskåret Zmin |
O-ring tråddiameter | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Bemærk: 1. For skaftdiameter ≤30 mm anbefales åben rille. | ||||||||||
| 2. For roterende tætning anbefales overfladenhårdheden af den roterende skaft at være HRC ≥58. 3. For tryk på over 30MPa anbefales H8/F8 til ekstruderingsgap. | ||||||||||

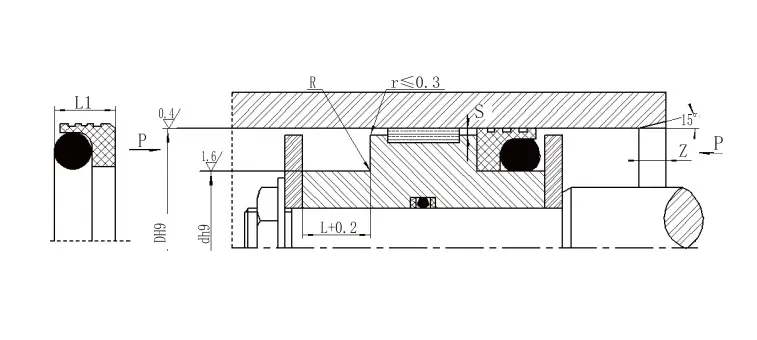

| Blændeområde
Standard D H9 RC2062 |
Blændeområde
Tung belastning D H9 RC2062-Z |
Groove Diameter D H9 |
Groove bredde L+0.2 |
Forsegl bredde1 | Afrundede hjørner Rmax |
Radial clearance SMAX | Afskåret Zmin |
O-ring tråddiameter | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Bemærk: 1. For cylinderdiametre ≤ 30 mm anbefales åbne riller. | ||||||||||
| 2. For tryk på mere end 30 MPa anbefales H8/F8 til ekstruderingsklarering. | ||||||||||
| Højtryks sæler til cementopslæmning arbejdsvilkår | ||||||
| Profil | Model | Tryk MPA |
Temperatur (℃) | Hastighed (m/s) |
Medier | |
| Frem- og tilbagegående bevægelse | Rotationsbevægelse | |||||
 |
RC2061 | ≤100 | -35 ~+100 (matchende O-ring NBR) | ≤6 | ≤2 | Vand, mudder, råolie, hydraulisk olie, emulsion osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (matchende O-ring NBR) | ≤6 | ≤2 | Vand, mudder, råolie, hydraulisk olie, emulsion osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||||
