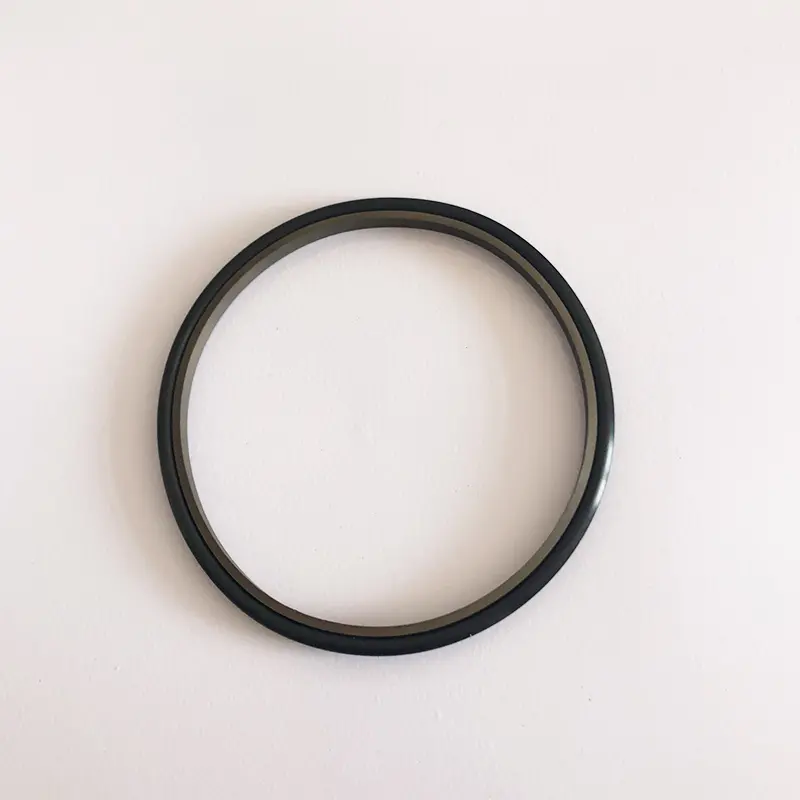

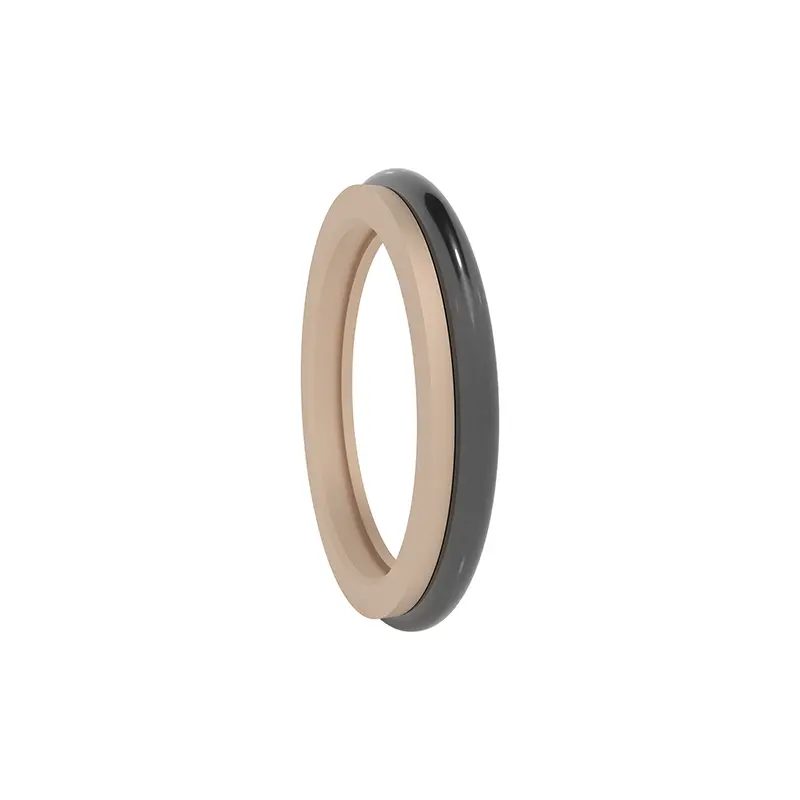

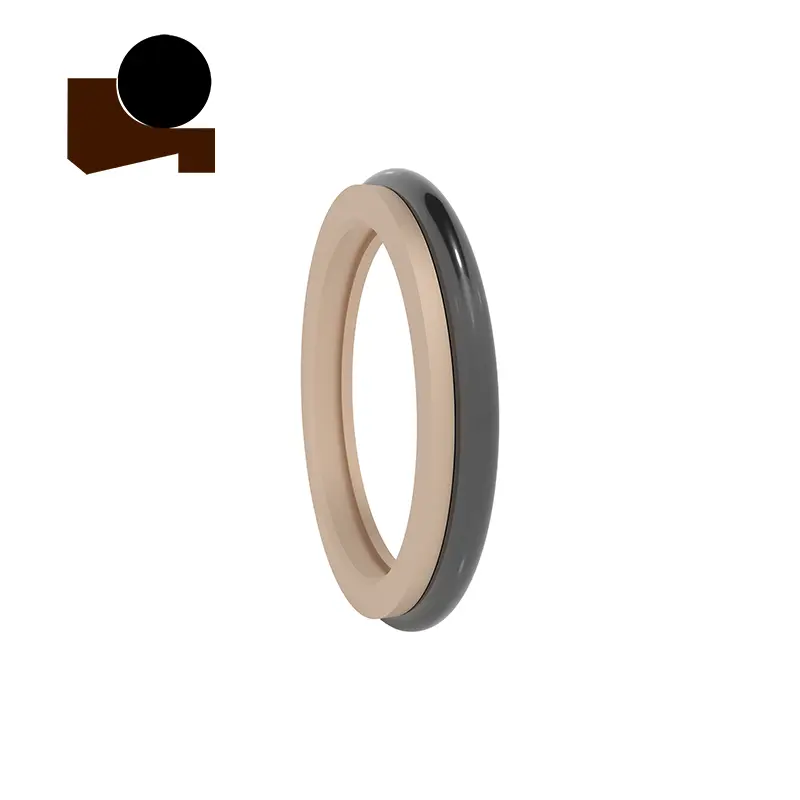

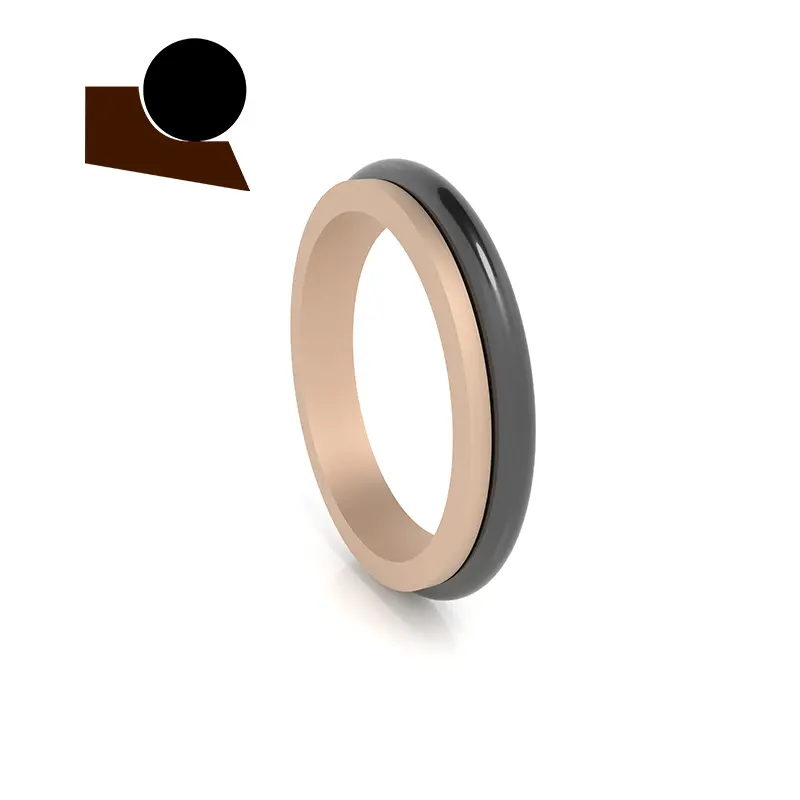

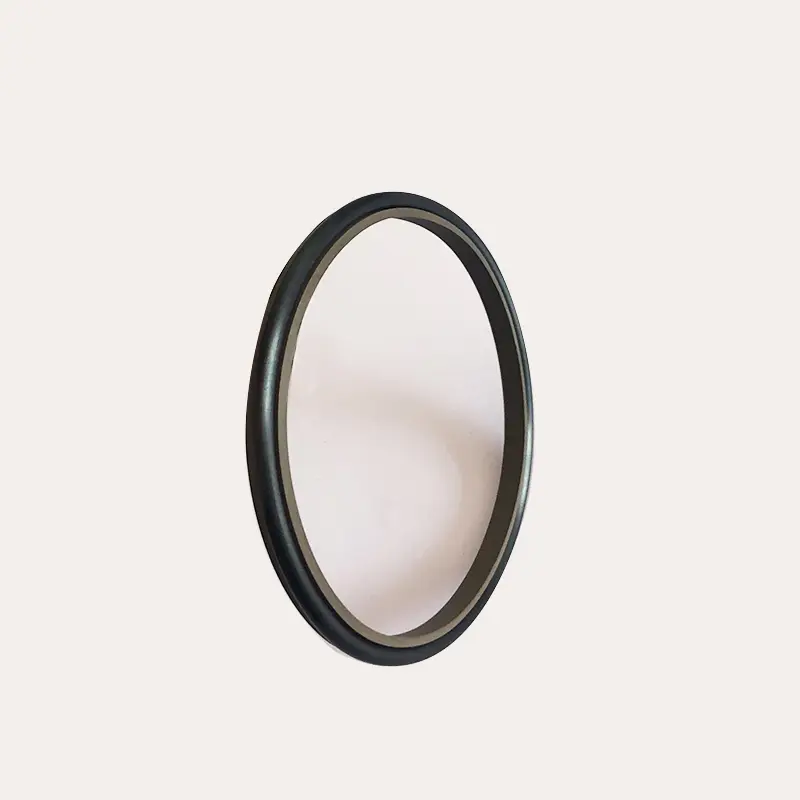

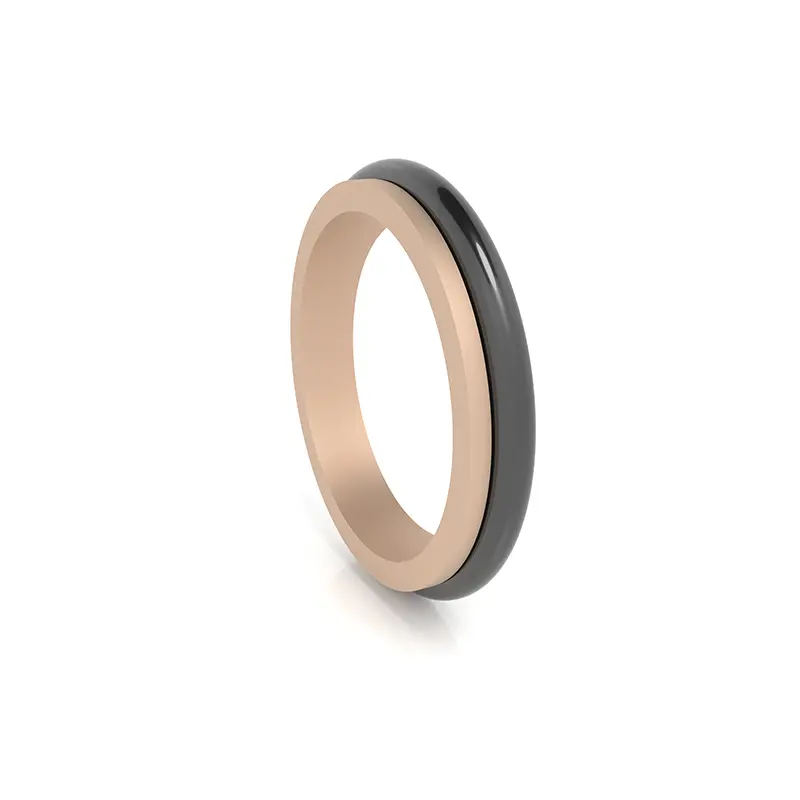

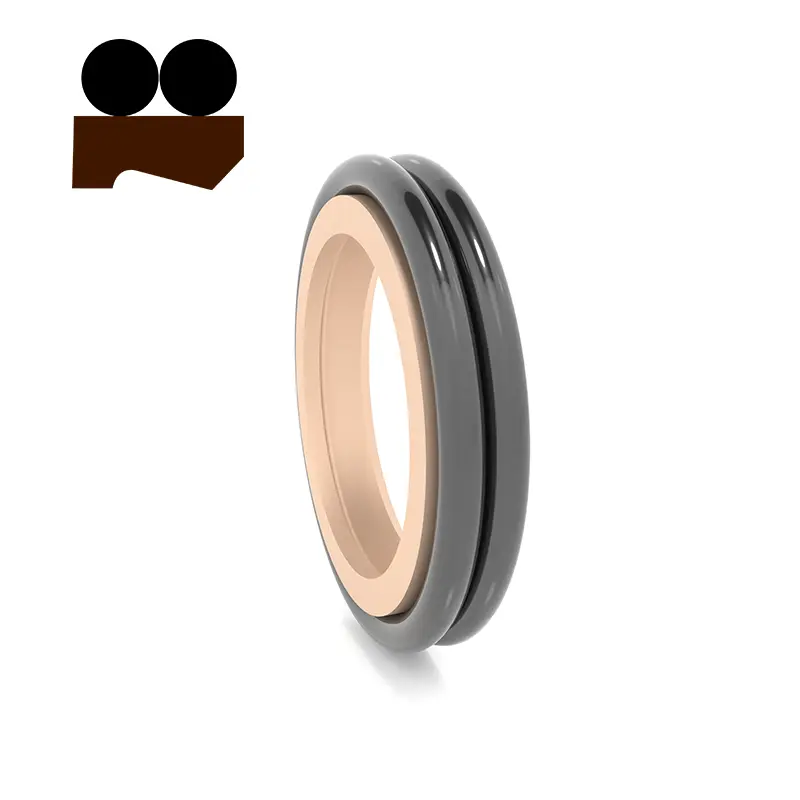

Ruichen er i spidsen for innovationen af forseglingsteknologi. De uafhængigt udviklede højtryksstøvforseglinger forankrer nøjagtigt de støvesikre krav om bevægelige dele og bruger PTFE-støvringe og O-ringe til at skabe fremragende beskyttelse. Når man arbejder, anvender O-ringen en stabil forbelastning for at kompensere for slid på PTFE-ringen til enhver tid, hvilket sikrer langvarig stabilitet af tætningen; Støvringen bruger anti-slårfyldningsmaterialer til stærkt at modstå støvinvasion. For eksempel, i samlingerne af de hydrauliske cylindre i konstruktionsmaskineri, mod støvet på byggepladsen, blokerer højtryksstøvforseglinger effektivt støvindtrængning og sikrer glat drift af cylinderen; Det frem- og tilbagegående swing-link til den robotarm på den automatiserede produktionslinje, dens støvforseglinger beskytter præcisionsdele mod støvinterferens og opretholder højpræcisionsoperationer; og spiraltransportindretningen af minedriftudstyret, i miljøet med malmstøv, højtryksstøvforseglinger sikrer stabil drift af udstyret, reducerer potentielle fejl og forlænger udstyrets levetid. Ruichen-forsegling har fokuseret på en dybdegående udvikling i lang tid. At stole på et professionelt team og banebrydende faciliteter, kan det ikke kun tilpasse tætningsmaterialer med højtydende i henhold til kundebehov og uafhængigt kontrollere produktionskvaliteten, men reserver også rige og forskellige materialer såsom polyoxymethylen, hvilket hjælper kunderne med at overvinde forskellige tætningsproblemer i et stop og arbejde sammen for at nå nye højder i branchen.
Støvtæt forsegling af arbejdsvilkårene

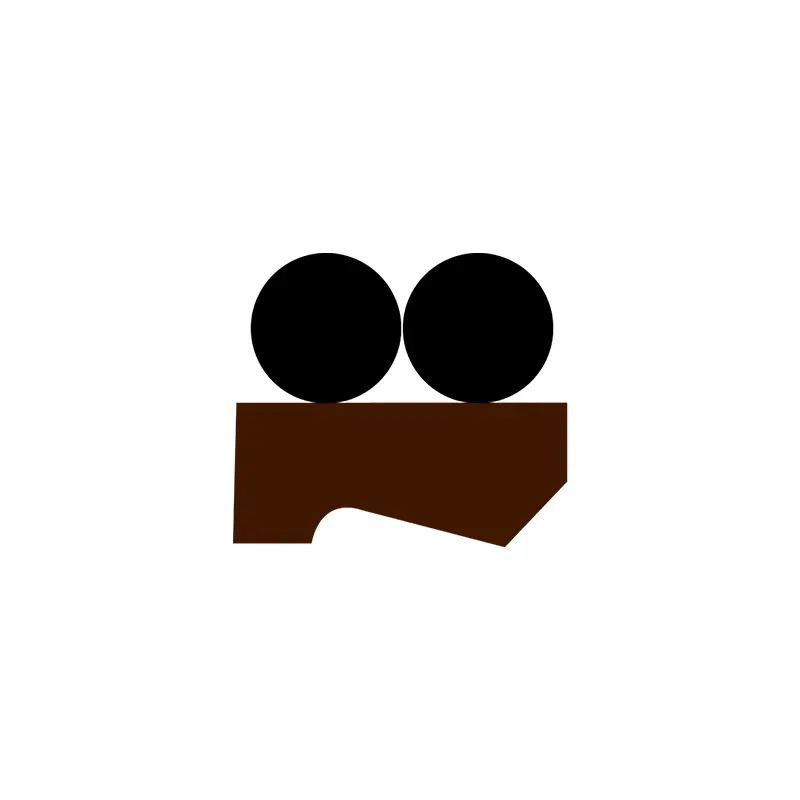

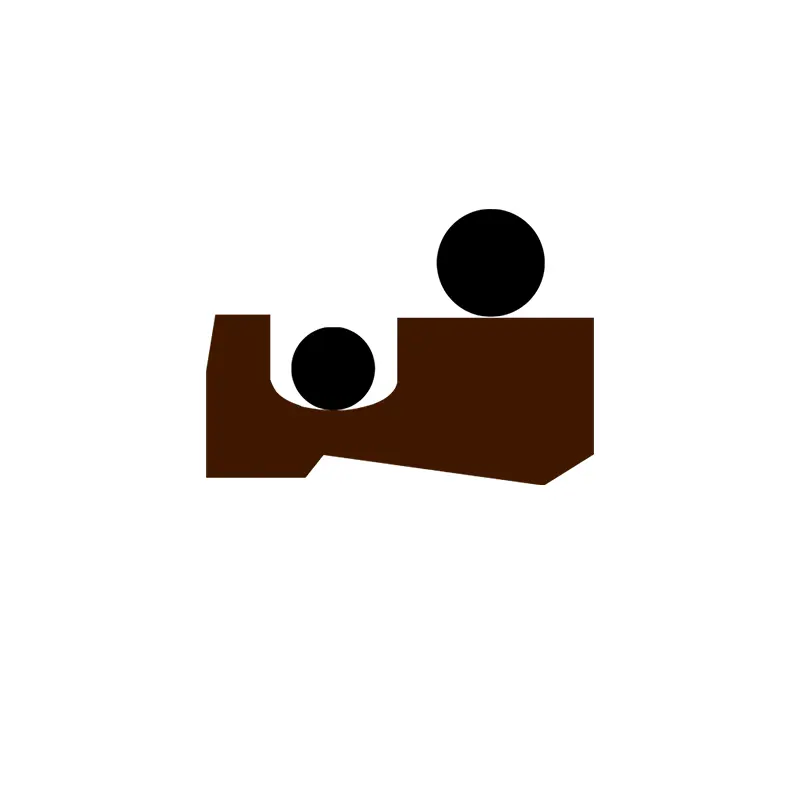

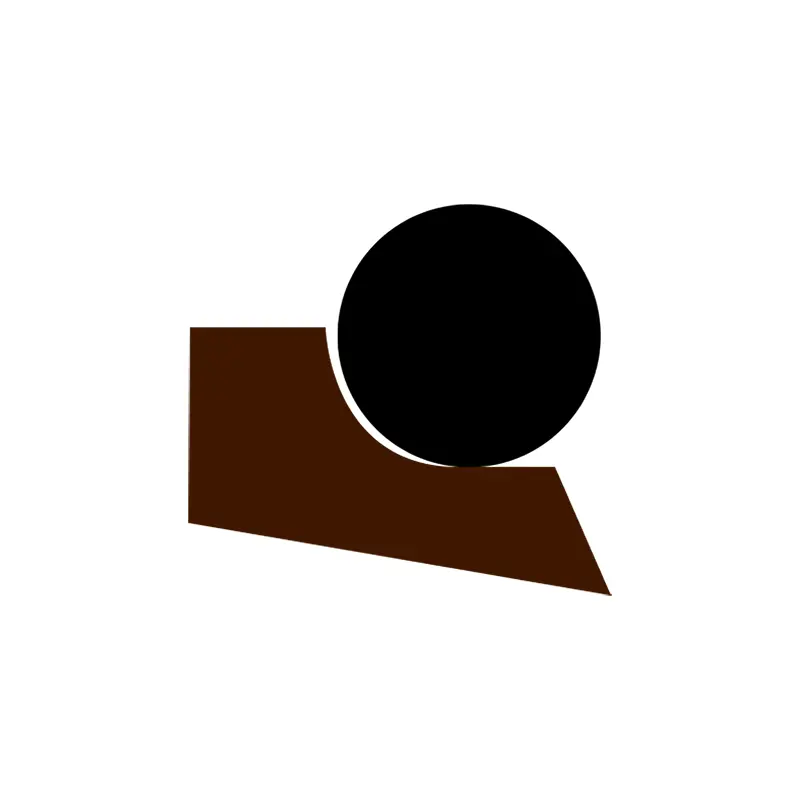

| Profil | Model | Temperatur (℃) | Hastighed (m/s) | Medier |
 |
RCF01 | -35 ~+100 (matchende O-ring NBR) | 6 | Hydraulisk olie, emulsion, vand osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RCF02 | -35 ~+100 (matchende O-ring NBR) | 6 | Hydraulisk olie, emulsion, vand osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RCF03 | -35 ~+100 (matchende O-ring NBR) | 6 | Hydraulisk olie, emulsion, vand osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RCF04 | -35 ~+100 (matchende O-ring NBR) | 6 | Hydraulisk olie, emulsion, vand osv. |
| -20 ~+200 (matchende O-ring FKM) | ||||
 |
RCF05 | -35 ~+100 (matchende O-ring NBR) | 6 | Hydraulisk olie, emulsion, vand osv. |
| -20 ~+200 (matchende O-ring FKM) |
Bestillingseksempel:
Bestil model RCF01-80-PTFE3-R01
RCF01-Model 80-Shaft Diameter PTFE3-Universal Modified PTFE R01-matchende gummimaterialekode
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Bestil model RCF02-80-PTFE3-R01
RCF02-Model 80-Shaft Diameter PTFE3-General Modificeret PTFER01-matchende gummimaterialekode
NBR (NBR) -R01 Fluororubber (FKM) -R02
Bestillingsmodel RCFO3-80-PTFE3 -R01
RCF03-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE R01-matchende gummimaterialekode
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Bestil model RCF04-80-PTFE3-R01
RCF04-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE R01-matchende gummimaterialekode
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Bestil model RCF04-80-PTFE3-R01
RCF04-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE R01-matchende gummimaterialekode
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Bestil model RCF05-80-PTFE3-R01
RCF05-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE R01-matchende gummimaterialekode
Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02
Specifikationer:

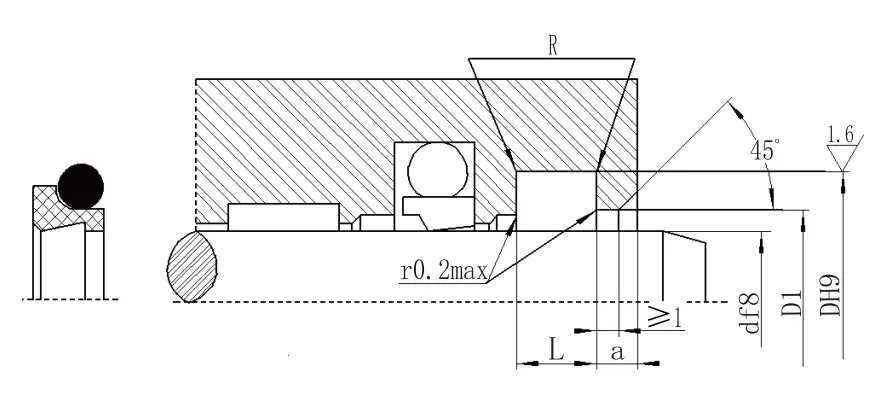

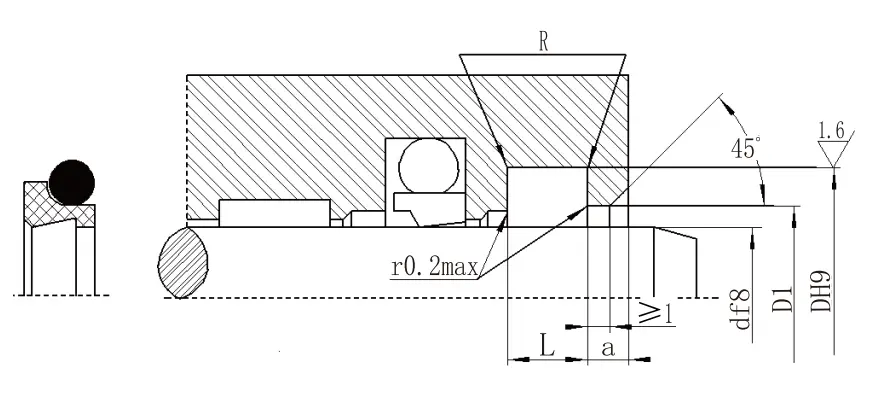

| RCF01 -specifikationer (produkter af enhver størrelse inden for parameterområdet kan leveres) | ||||||
| Skaftets diameterområde D F8 |
Groove Diameter D H9 |
Groove bredde L+0.2 |
Åben huldiameter D1 H11 |
Åben hulbredde a≥ |
Afrundede hjørner R≤ |
O-ring tråddiameter d0 |
| 19 ~ 39 | D+7.6 | 4.2 | D+1,5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1,5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2,5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14 | D+2,5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16 | D+2,5 | 10 | 2.0 | 8.60 |

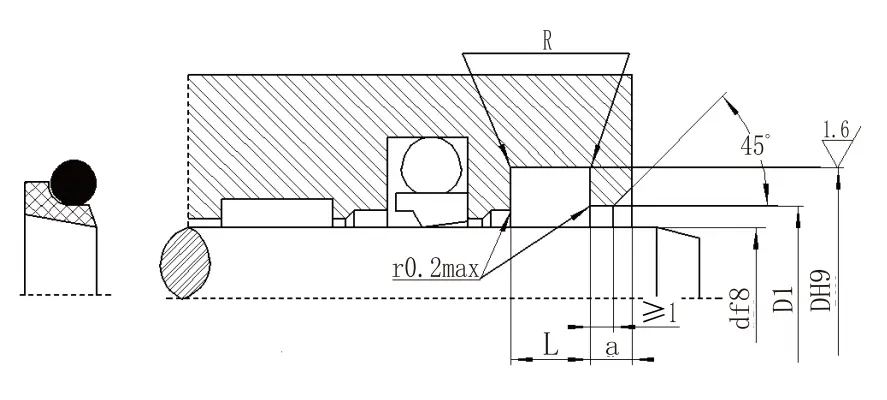

| RCF02, RCF03 Specifikationsparametertabel (produkter af enhver størrelse inden for parameterområdet kan leveres) | ||||||
| Skaftets diameterområde D F8 |
Groove Diameter D H9 |
Groove bredde L+0.2 |
Åben huldiameter D1 H11 |
Åben hulbredde a≥ |
Afrundede hjørner R≤ |
O-ring tråddiameter d0 |
| 4 ~ 11 | D+4.8 | 3.7 | D+1,5 | 2 | 0.4 | 1.8 |
| 12 ~ 64 | D+6,8 | 5 | D+1,5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6 | D+1,5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14 | D+2,5 | 5 | 2.0 | 8.60 |

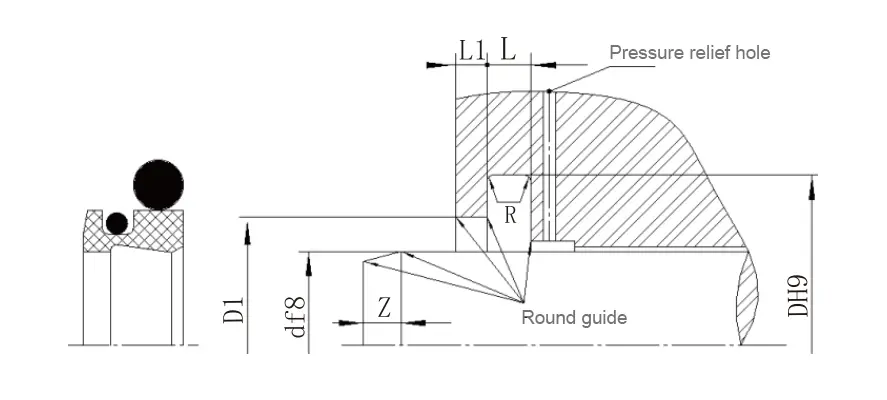

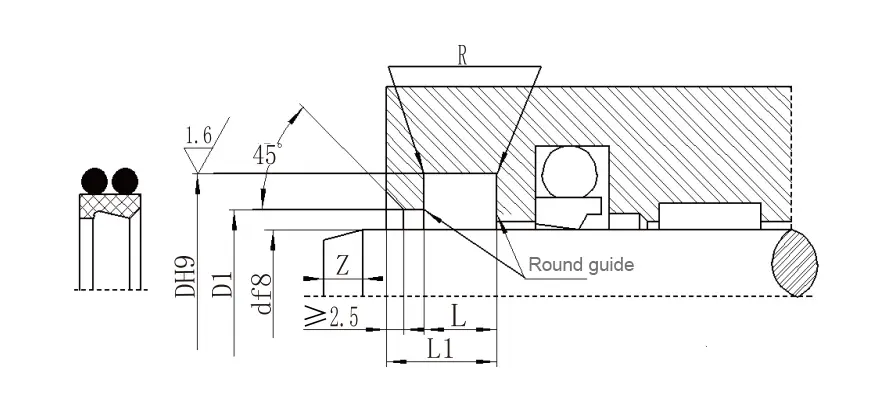

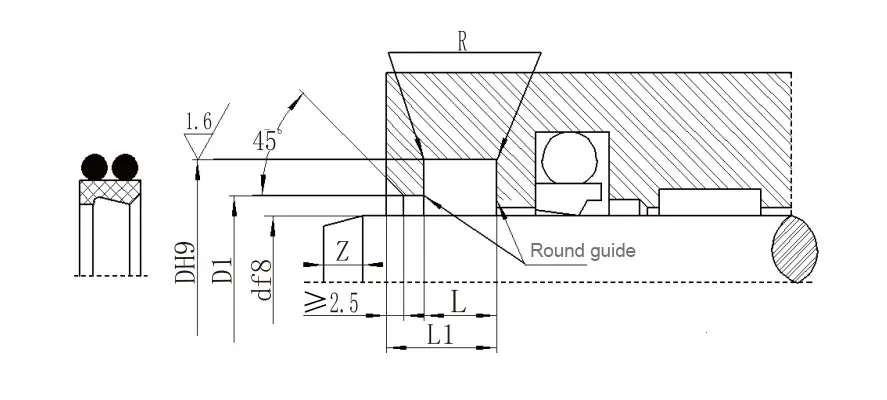

| RCF04 Specifikationsparametertabel (produkter af enhver størrelse inden for parameterområdet kan leveres) | ||||||
| Skaftets diameterområde D F8 |
Groove Diameter Dh9 |
Trin diameter D1 H11 |
Groove bredde L+0.2 |
Samlet bredde L1 |
Runde hjørner Rmax | Afskåret længde Zmin |
| 20 ~ 39.9 | D+7.6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69,9 | D+8.8 | D+1,5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2,5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | D+2,5 | 18.0 | 23.0 | 2 | 12 |
| RCF05 Specifikationsparametertabel (produkter af enhver størrelse inden for parameterområdet kan leveres) | ||||||
| Skaftets diameterområde D F8 | Groove Diameter Dh9 | Trin diameter D1 H11 | Groove bredde L+0.2 |
Sidebredde L1 |
Runde hjørner Rmax |
Afskåret længde Zmin |
| 100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36,5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
Anvendelse:
Brugt hovedsageligt i landbrugsmaskiner, hydrauliske presser, injektionsstøbemaskiner, hydrauliske kontrolsystemer, gaffeltrucks, rullepresser, kraner, indlæsning og losningsmaskineri osv.
