Højtryksforseglingsguideelement

Vores højtryksforseglingsguideelement har en rig række typer.

Supportring er en vigtig grundlæggende komponent i hydraulisk cylinder. Ruichen SEAL har med succes udviklet tøjforstærket phenolisk understøttelsesring (bælte) til at overholde udviklingen af ​​international glidende ring kombineret tætning og blød understøttelsesstruktur. Efter mange års praksis overstiger kvaliteten kvaliteten af ​​lignende udenlandske produkter og er blevet godt modtaget af brugere. Performance -tabellen kan bruges til reference.

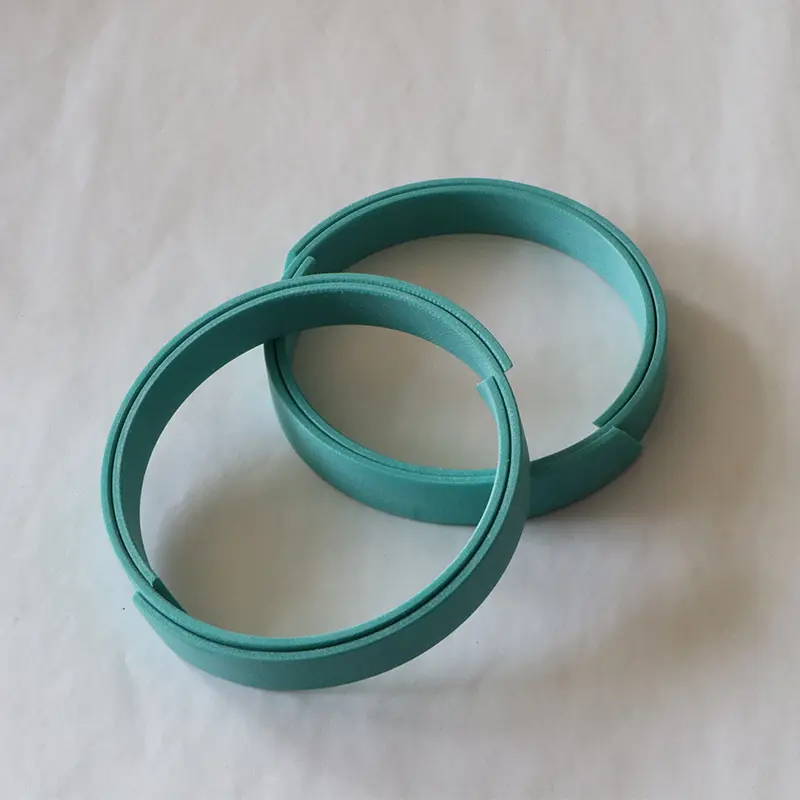

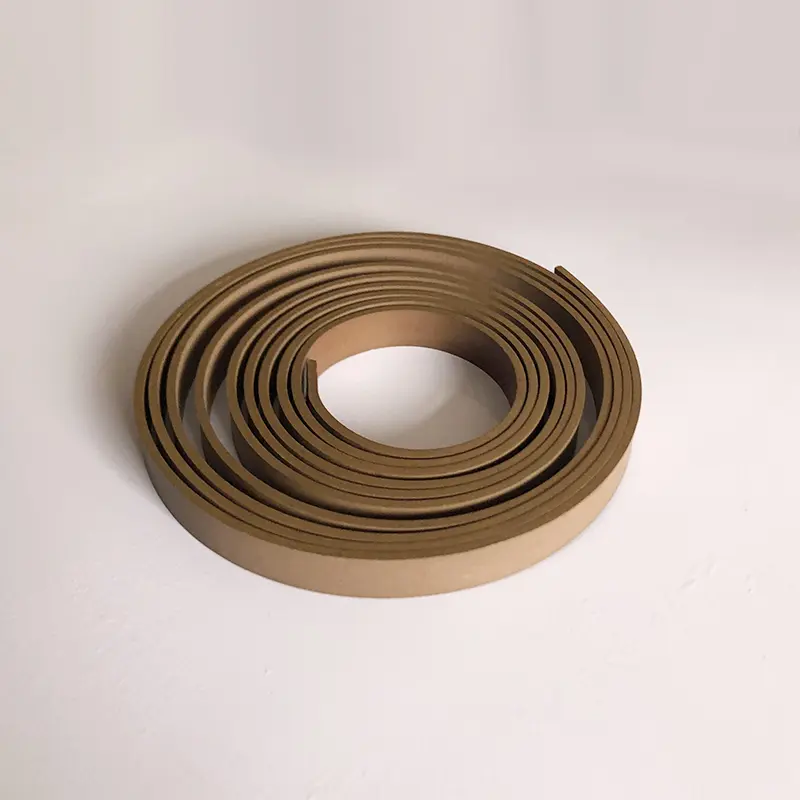

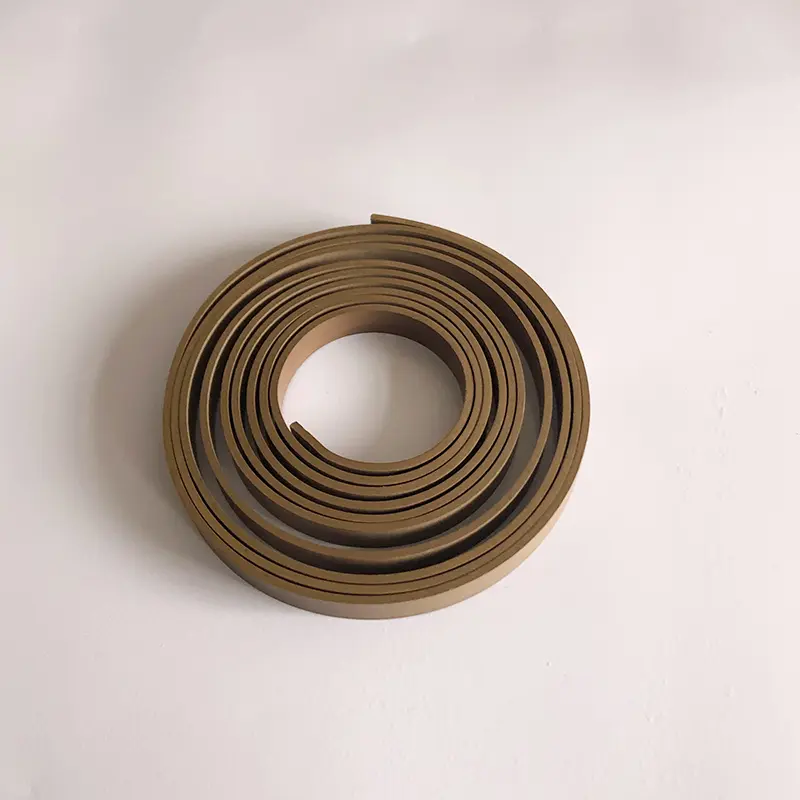

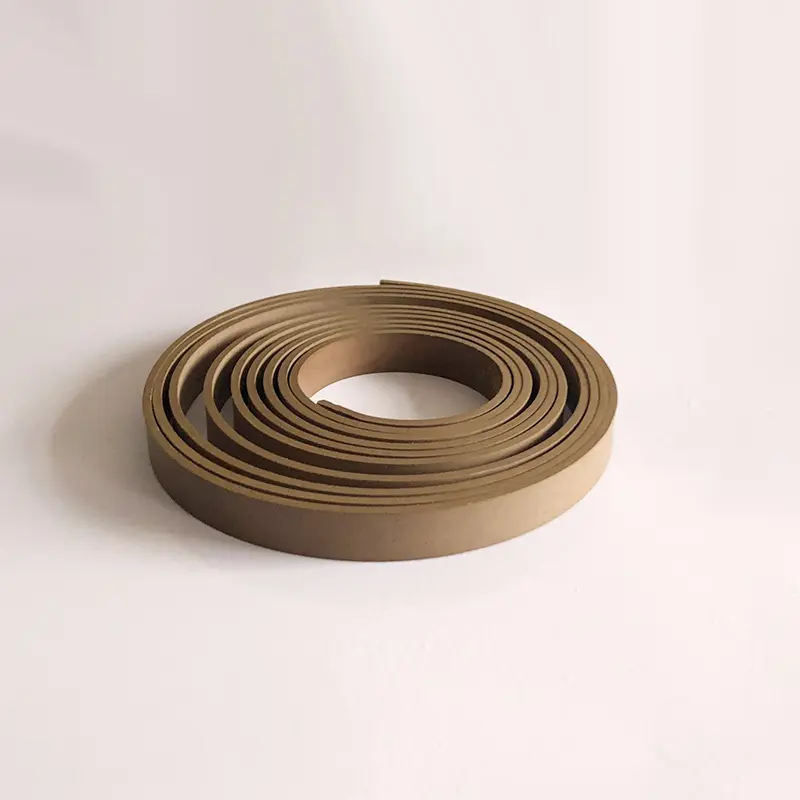

Med hensyn til guidebælte tilføjer RC1081 forstærket polytetraethylenvejledningsbælte bronzepulver til PTFE osv. Med høj bærende, lavt slid, lav friktion og ingen krybende egenskaber; RC1082 Tøjforstærket phenolguidebælte vedtager fenolisk kludforstærket materiale, og dets radiale belastningskapacitet er bedre end PTFE Guide Belt. Begge leveres i ruller, som er lette at skære og installere og kan undgå metalkontakt. RCS- og RCT -styringsringe bruges til henholdsvis stempelstang og stempel.

Slidbestandige ringe har funktionen af ​​nøjagtigt at vejlede stemplet eller stempelstangen i den hydrauliske cylinder og absorbere radial kraft, som kan forhindre metalkontakt. Sammenlignet med metalslitage-ringe har ikke-metalliske slidringe fordelene ved slidstyrke, undgå metalkontakt, undertrykkelse af vibrationer, hvilket tillader større radial clearance, enkle riller og let installation og lave vedligeholdelsesomkostninger. De er vidt brugt. Blandt dem er kludforstærkede phenol- og PTFE-guide-ringe tilgængelige i klipning på stedet og klar til brug.

Med hensyn til guide -ærmer bruges GFAI til stempelstænger med understøttelse, vejledende og støvtæt funktioner; GFI bruges også til stempelstænger, der spiller en støttende og vejledende rolle; GFA bruges til stempler, der giver støtte og vejledning. Disse produkter hjælper hydrauliske cylindre med at fungere stabilt i alle aspekter.

Produktfunktioner og applikationer:

Bestillingseksempel:

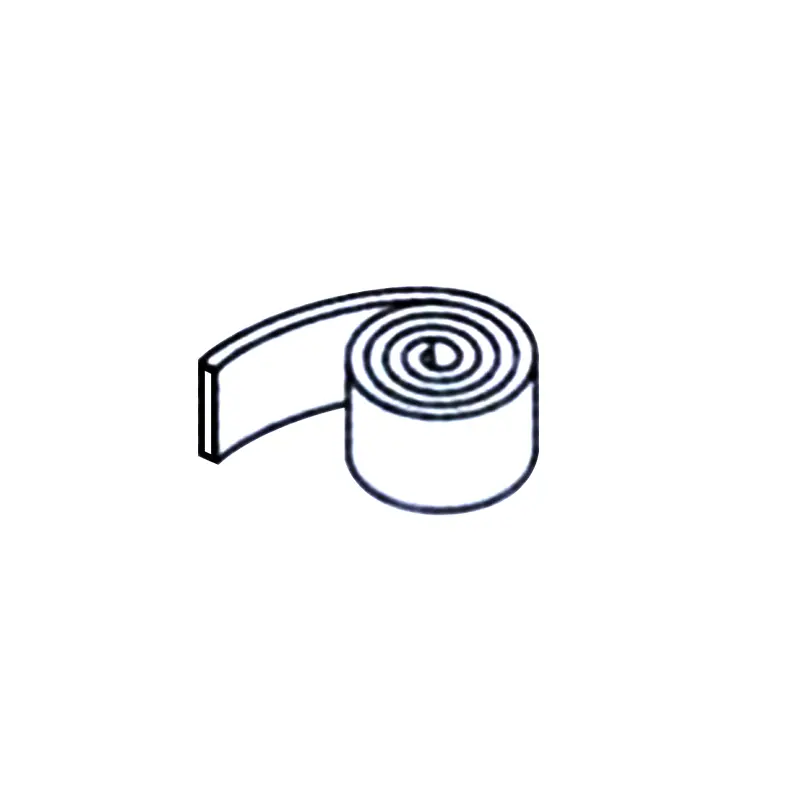

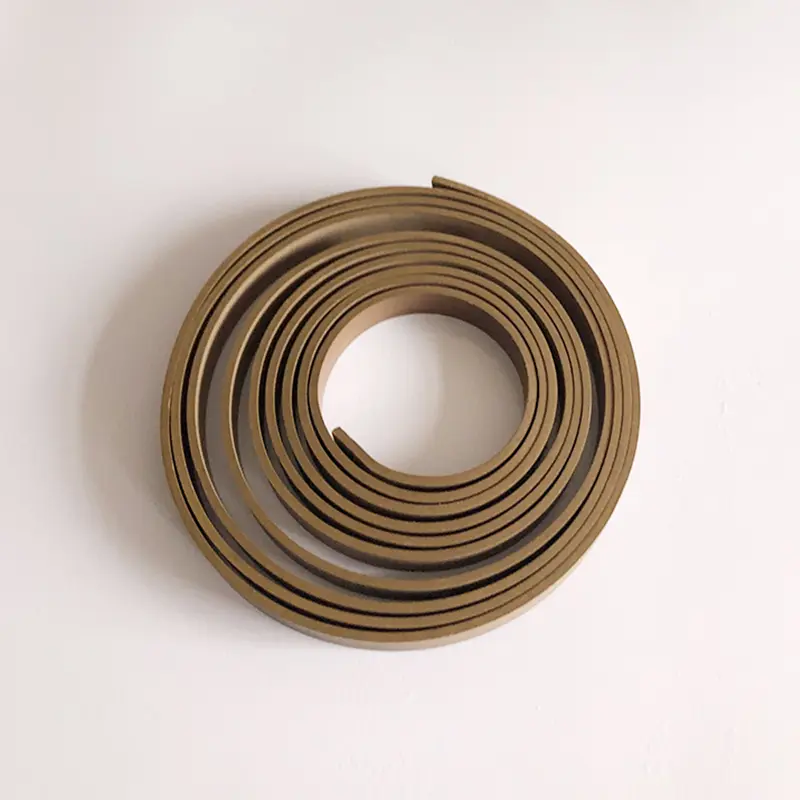

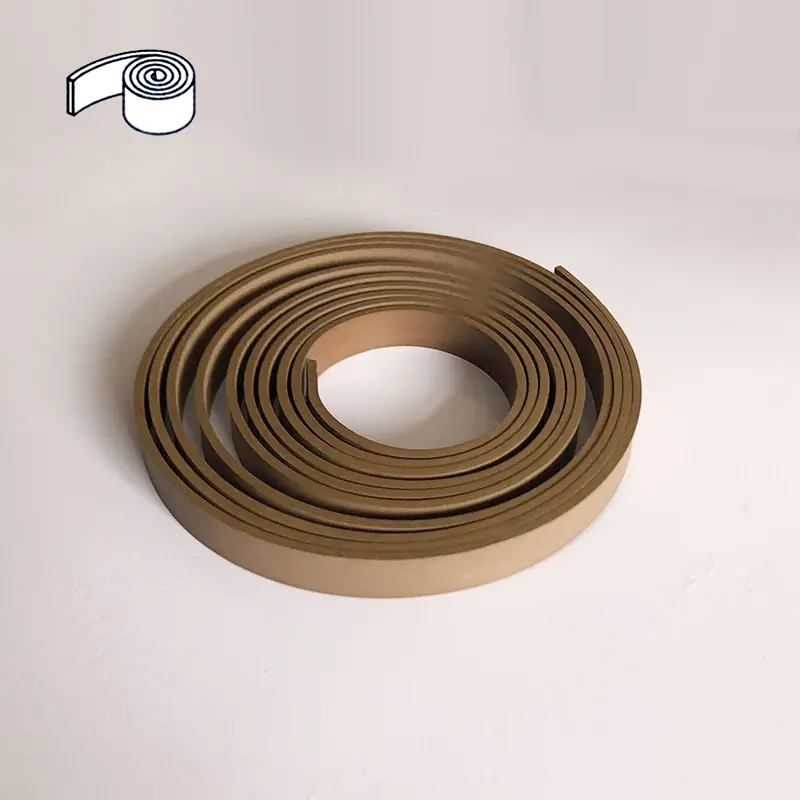

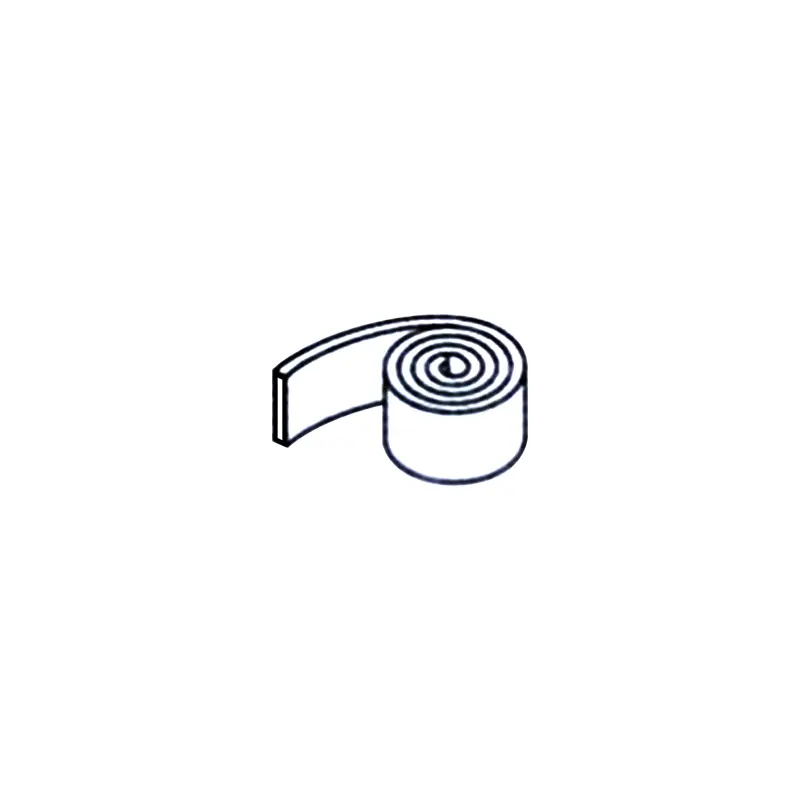

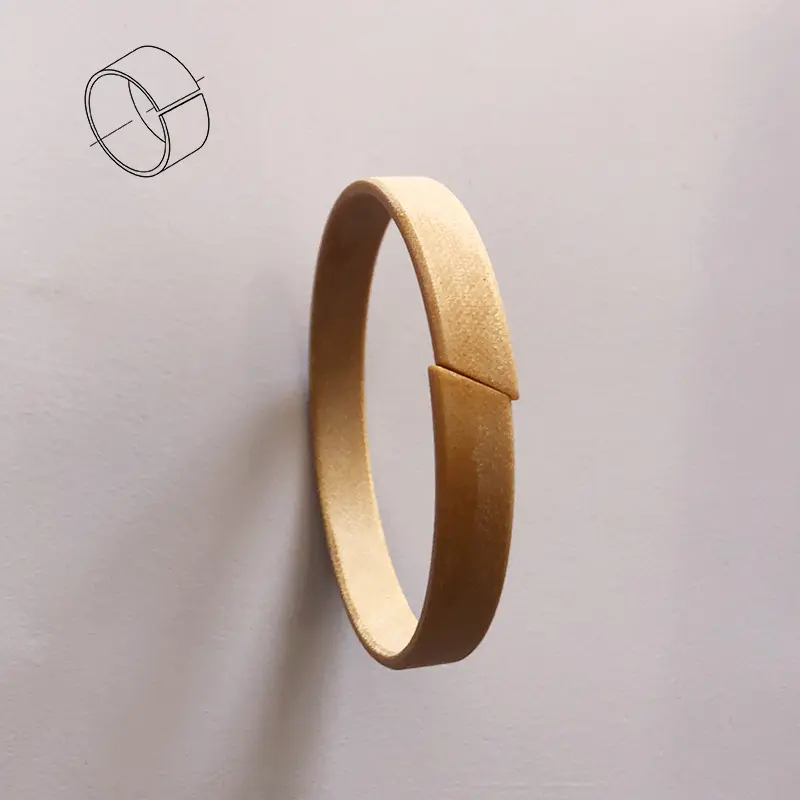

PTFE Guide Tape Bestillingseksempel RC1081-9.7x2.5

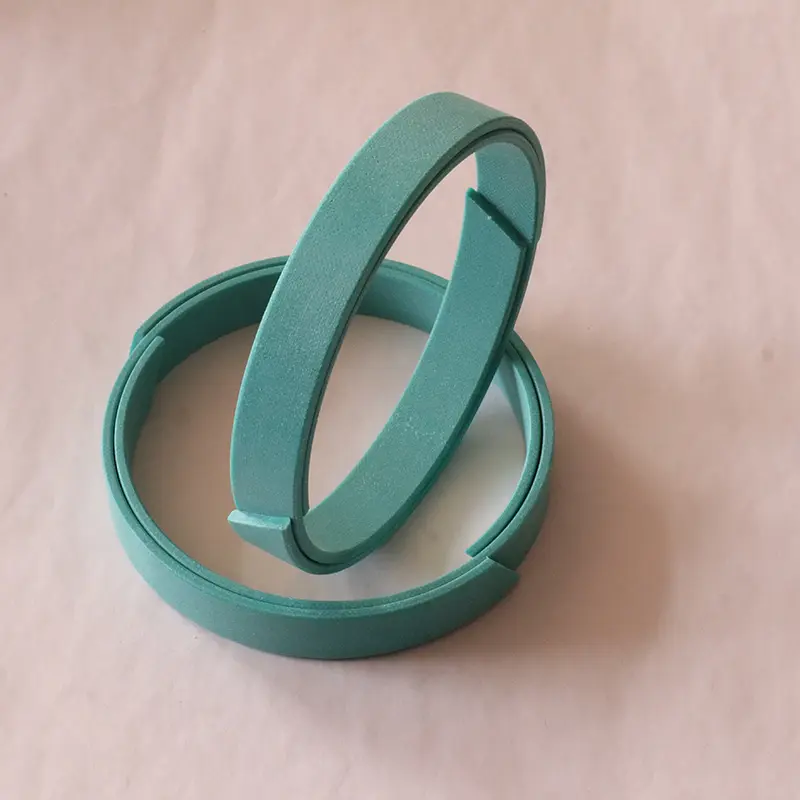

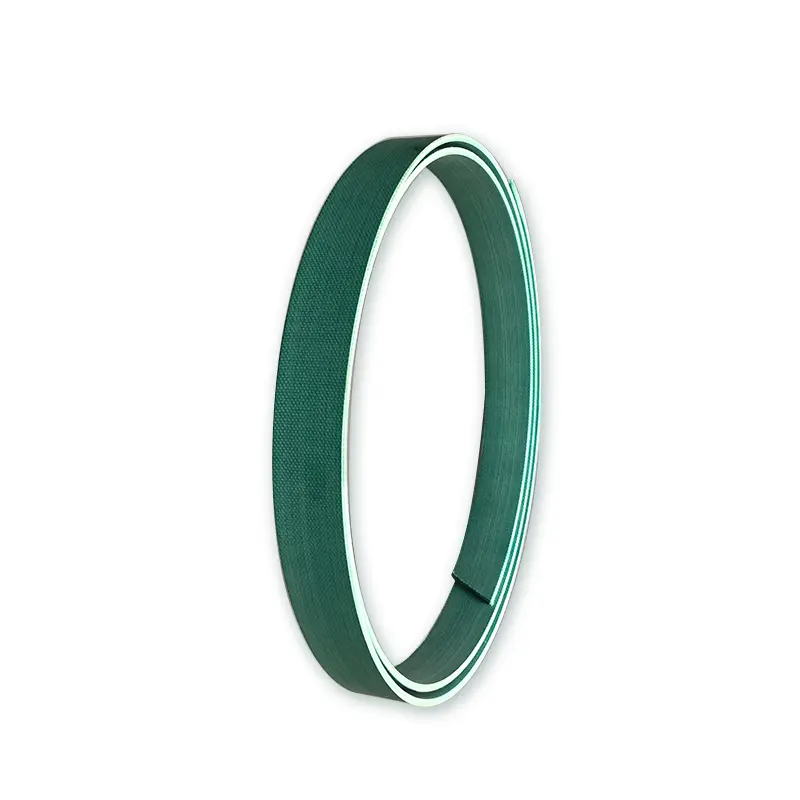

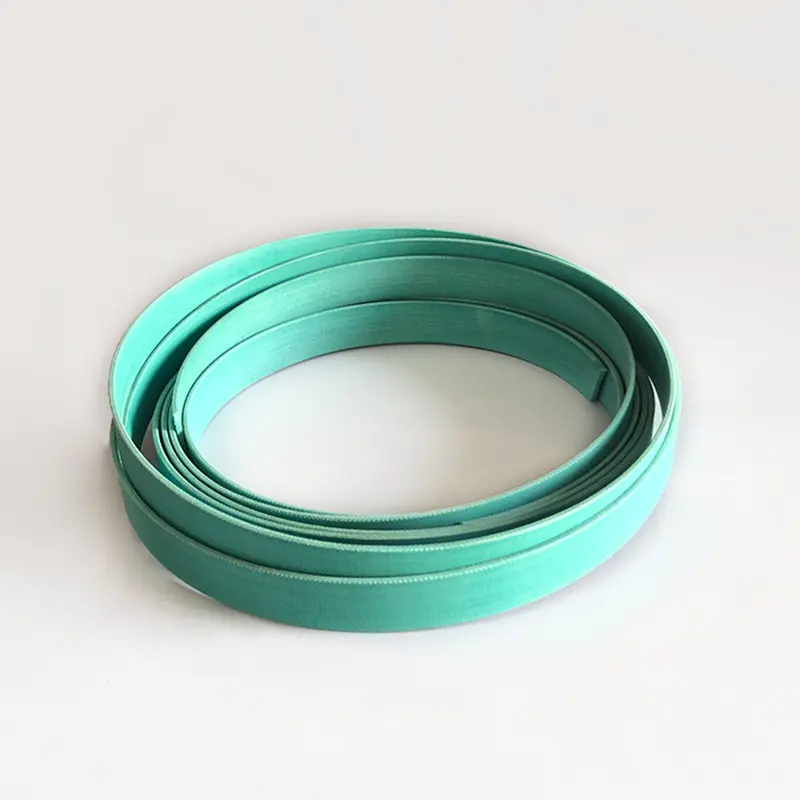

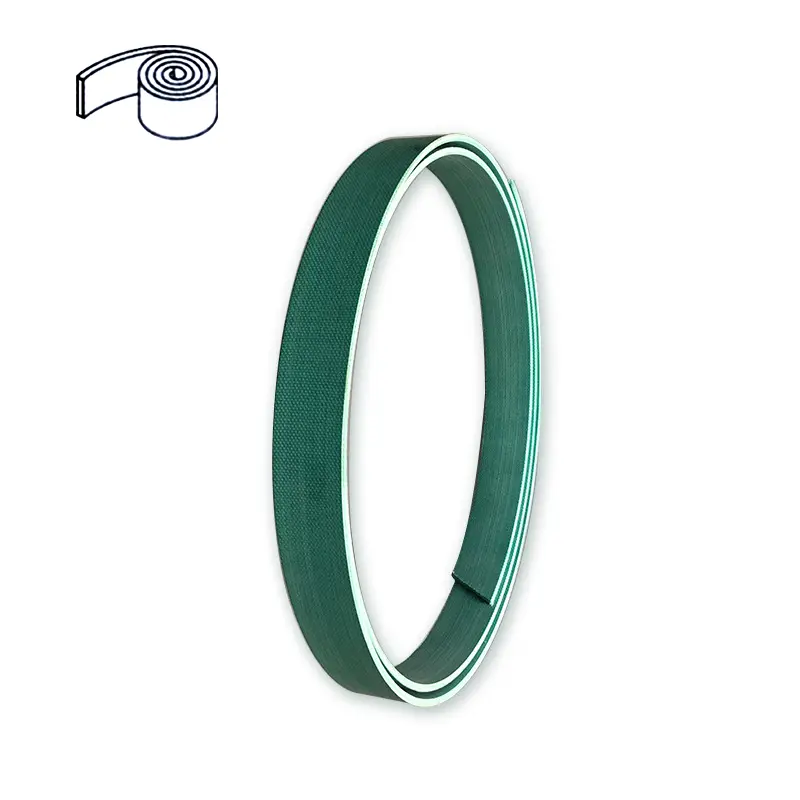

Phenolic Cloth Guide Tape Bestillingseksempel RC1082-9.7x2.5

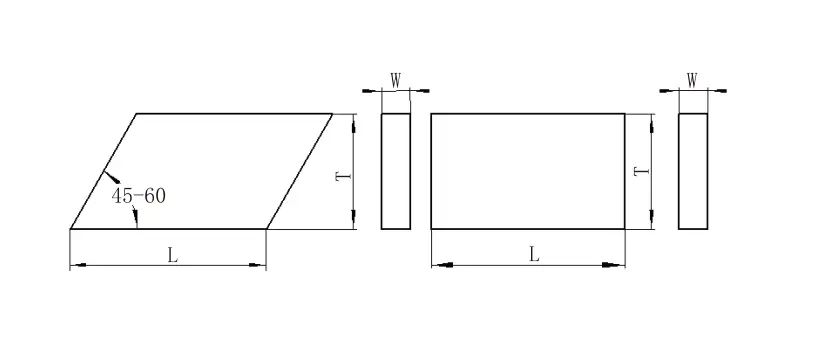

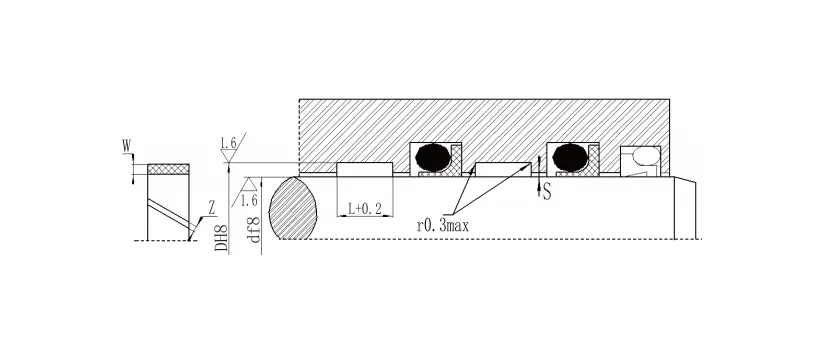

Beregning af skæring af længde

For skaft: L = 3,1 (D+W) for hul: L = 3,1 (D-W)

L --- Ringlængde D --- Skaftdiameter D --- Huldiameter W --- Ringtykkelse Z --- Skær godkendelse

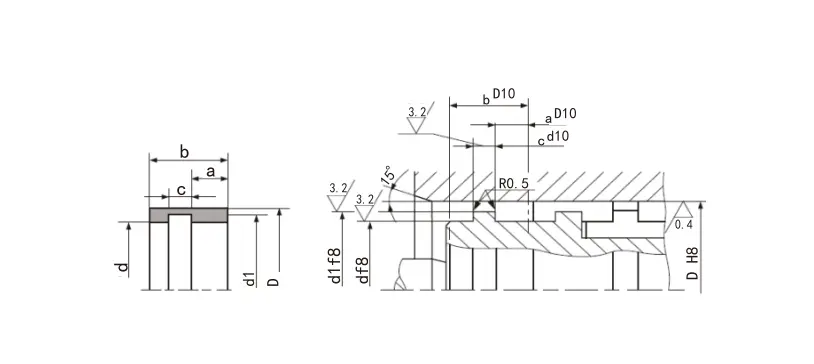

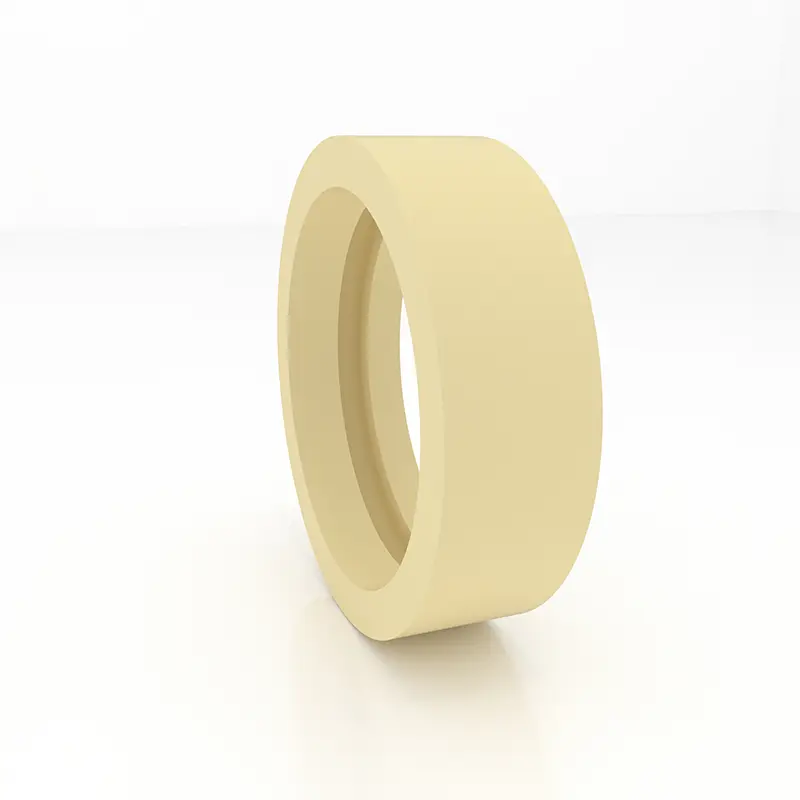

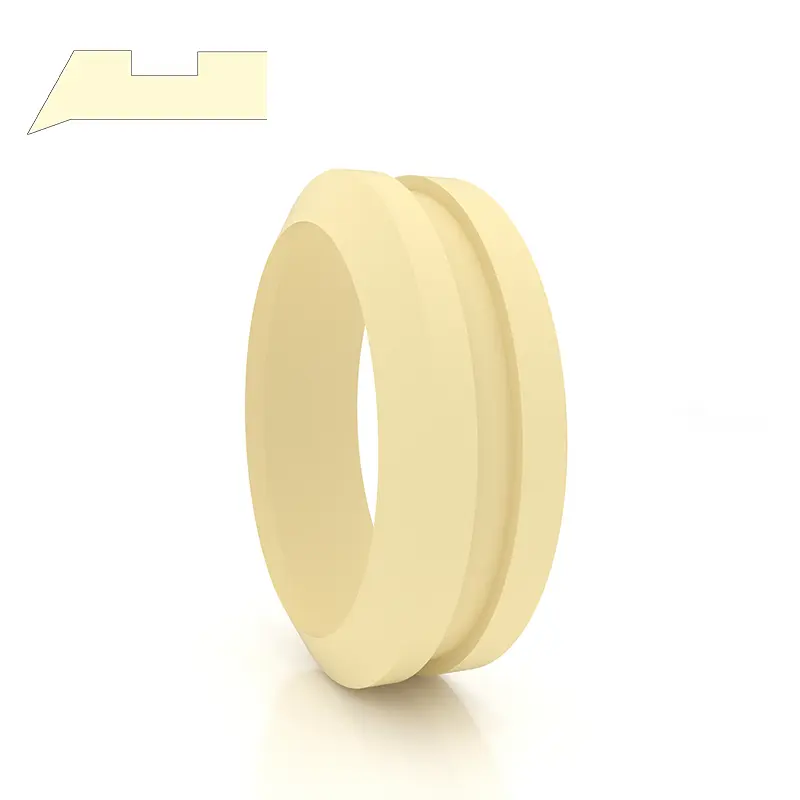

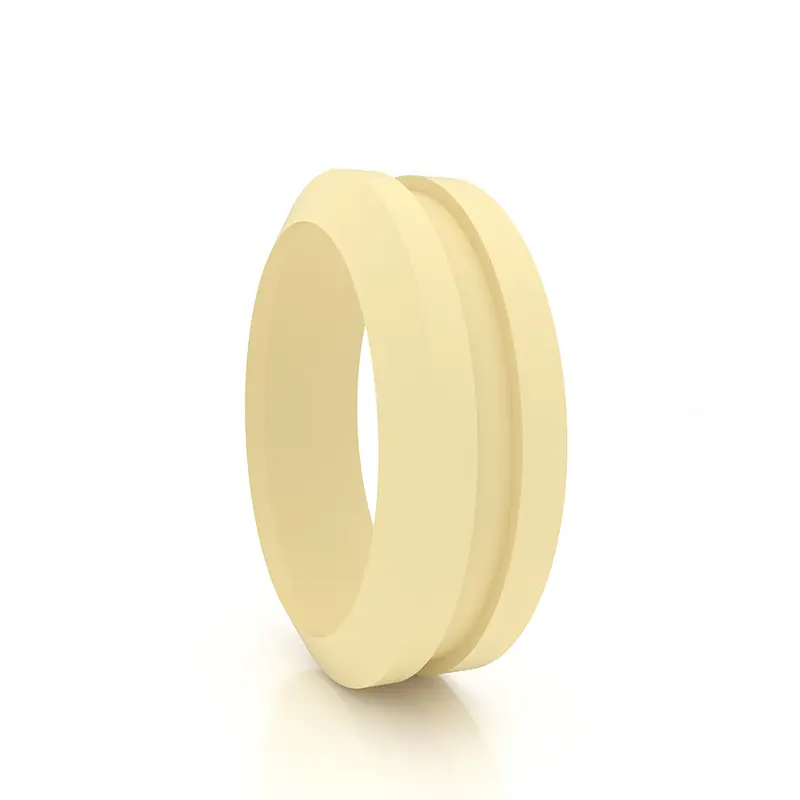

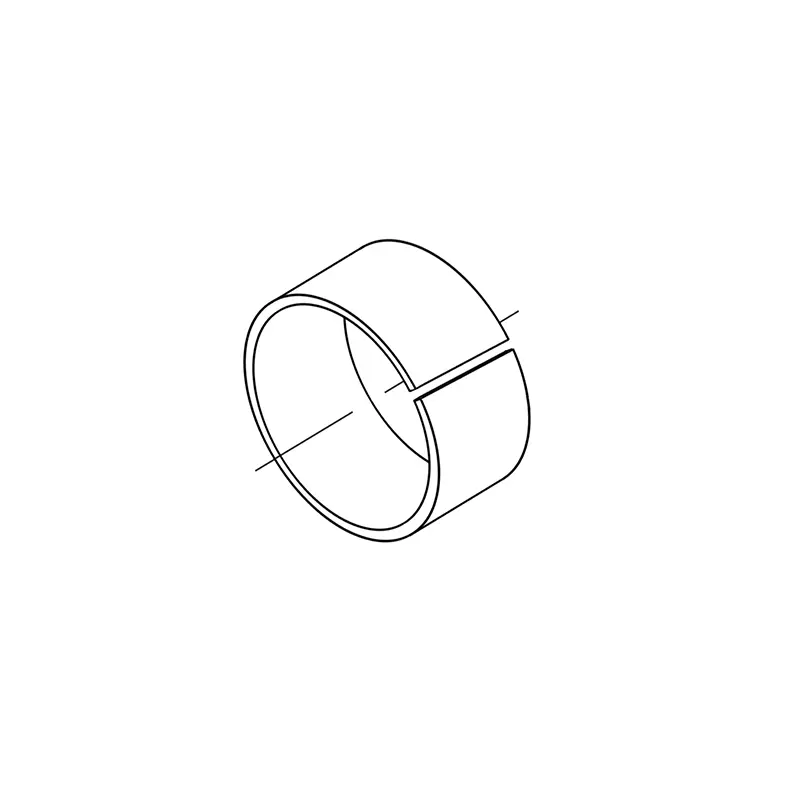

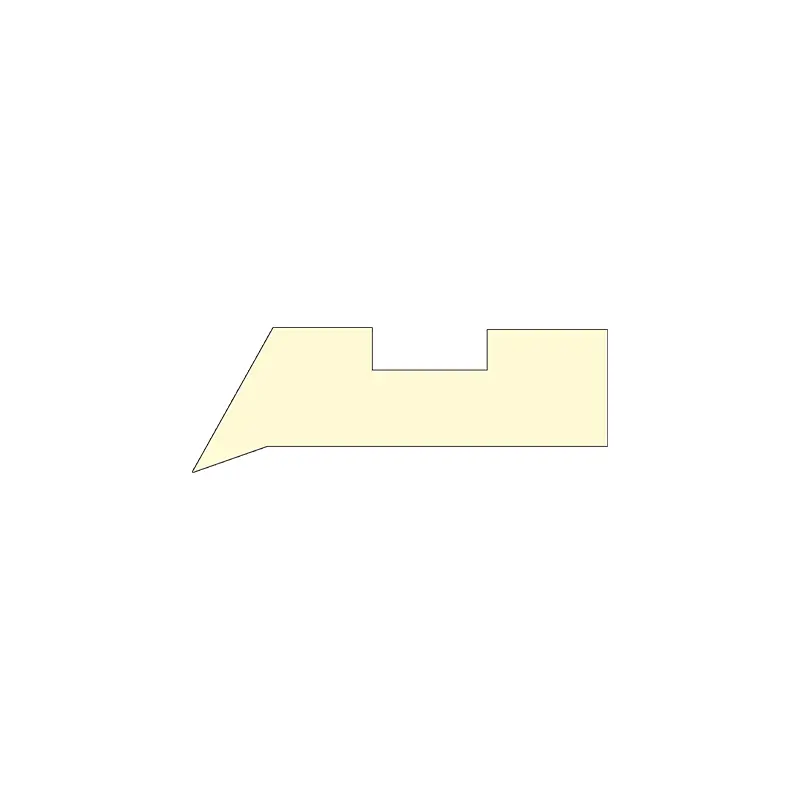

Vejled Sleeve GFAI

1. Performance and Use: Guide Sleeve GFAI er en guide -ærme til stempelstangen, der understøtter og guider stemplet stangen og har støvtæt funktion.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ～+225 ℃ (PTFE bruges over 120 ℃).

4. designstandard: Når du designer og vælger, skal du henvise til FAI -serien af ​​Hunger Company.

5. Mærkning og bestillingsmetode: Vejledning af ærme GFAI er markeret med ordrenummer, eksempel: GFAI-0600PTFE

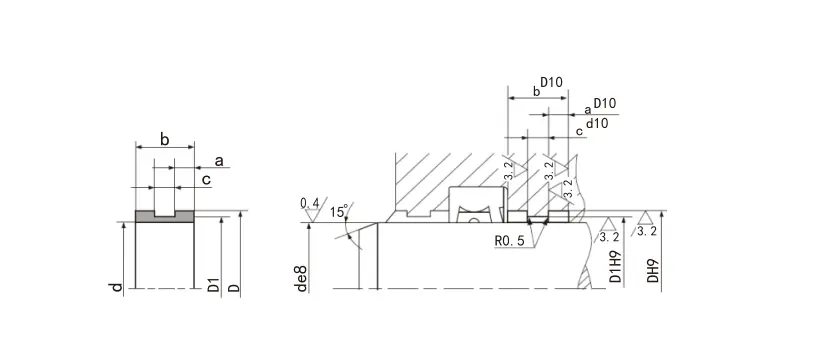

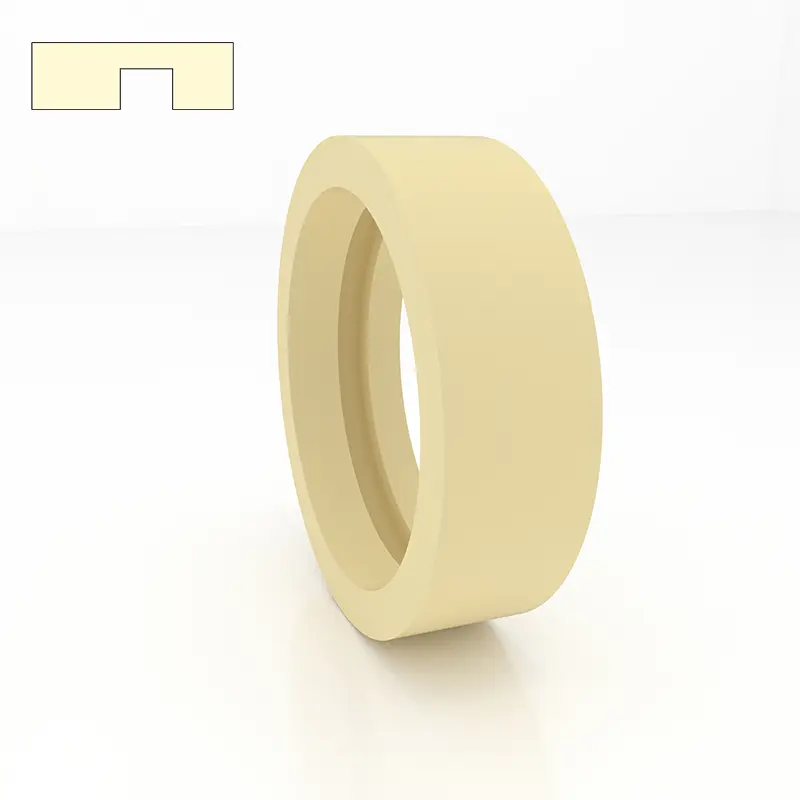

Vejled Sleeve GFI

1. Performance and Use: Guide Sleeve GFI er en guide -ærme til stempelstangen, der understøtter og guider stemplet stangen.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ~+255 ℃ (PTFE bruges over 120 ℃)

4. designstandard: Når du designer og vælger, skal du henvise til Hunger's FI -serie.

5. Mærkning og bestillingsmetode: Vejledning af ærmet GFI er markeret med ordrenummer, eksempel: GFI-0360PA

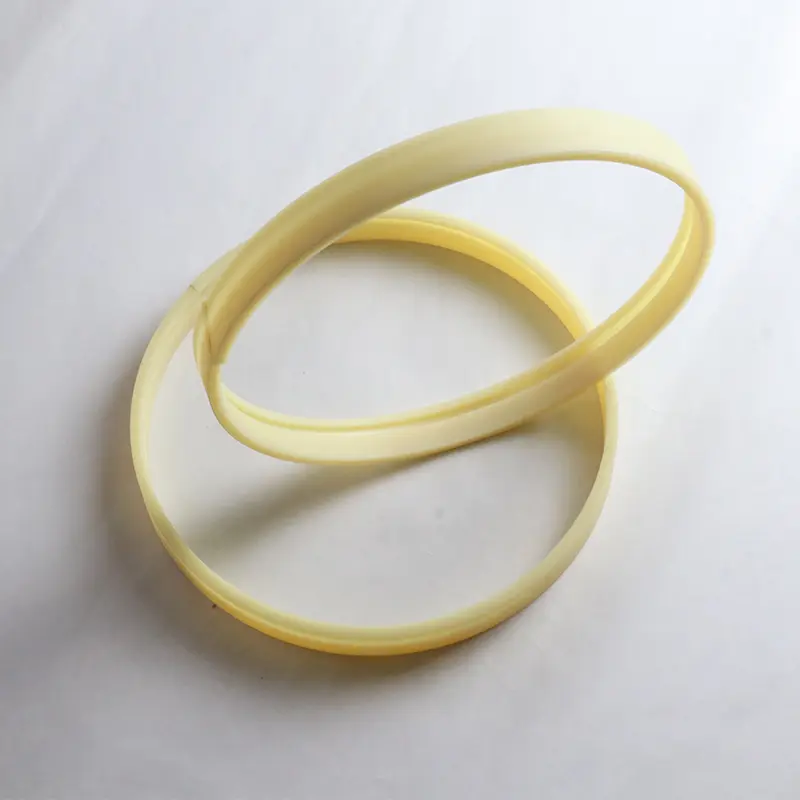

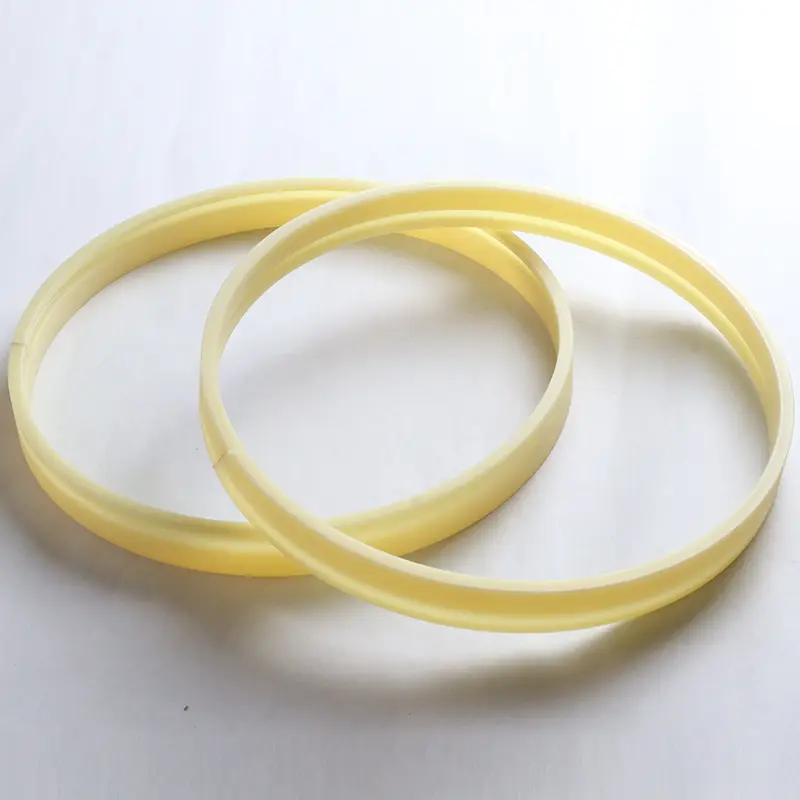

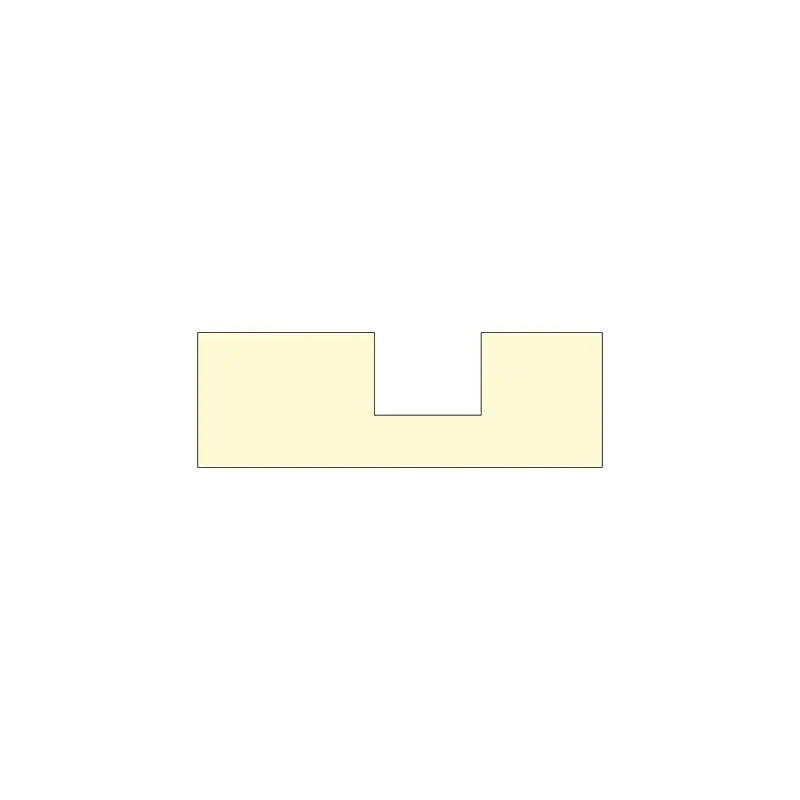

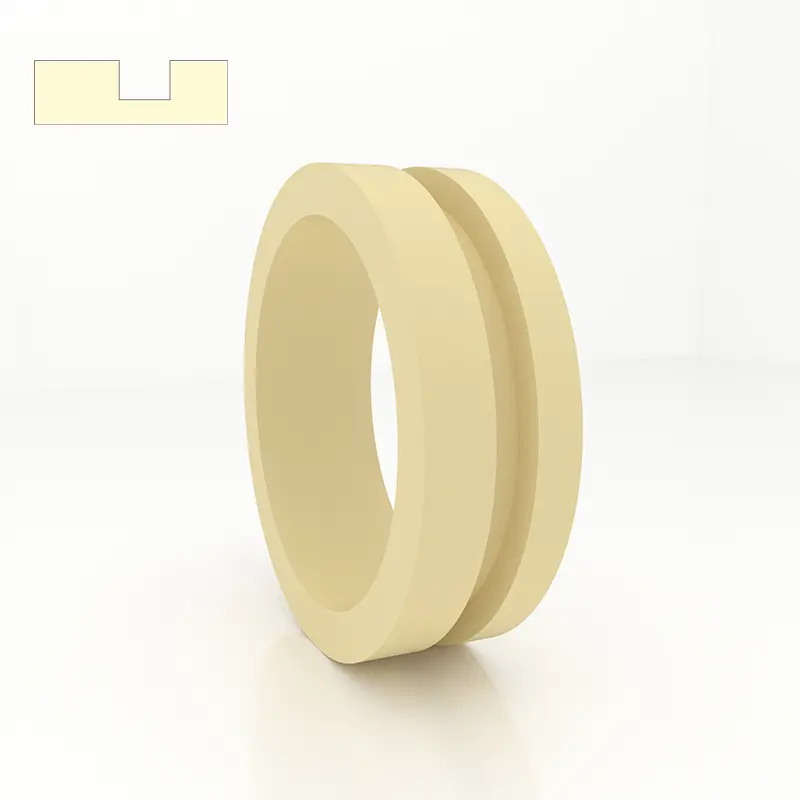

Vejled Sleeve GFA

1. Performance og brug: Guide Sleeve GFA er en guide -ærme til stemplet, der understøtter og guider stemplet.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ~+255 ℃ (PTFE bruges over 120 ℃)

4. Designstandard: Når du designer og vælger, skal du henvise til Hunger's FA -serie.

5. Markering og bestillingsmetode: Vejledning af ærmet GFA er markeret med ordrenummer, eksempel: GFA-0560PA

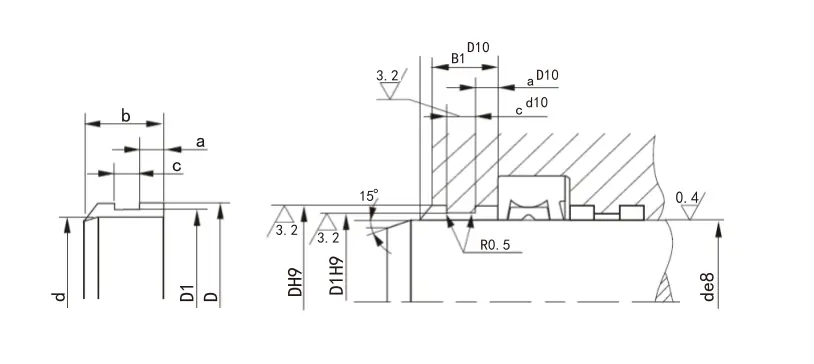

6. Strukturel enhed:

Specifikationer:

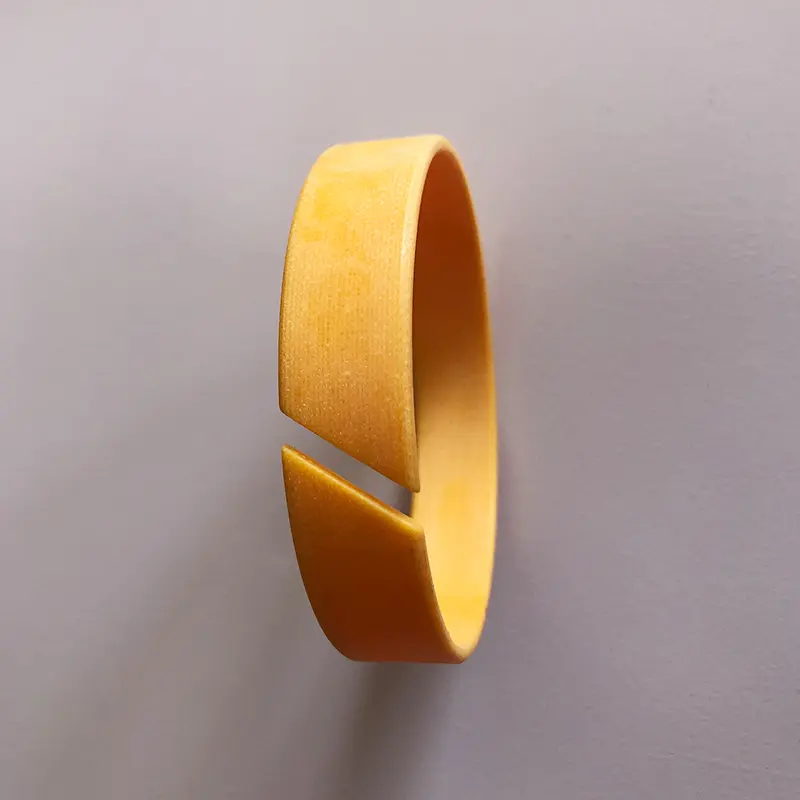

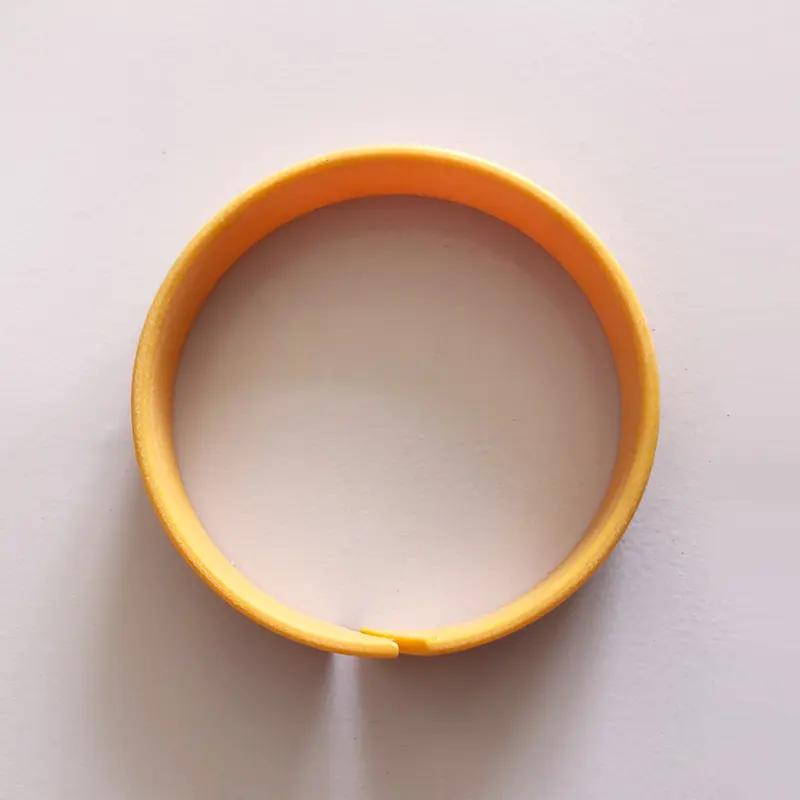

Tøjforstærket fenolisk understøttelsesring (bælte)

Supportringen er en vigtig grundlæggende komponent i den hydrauliske cylinder. For at tilpasse sig udviklingen af ​​glidende ring kombinerede tætninger og bløde bærestrukturer i verden, har vores virksomhed med succes udviklet tøjforstærkede phenoliske understøttelsesringe (bælter). År med faktisk brug har vist, at dette produkt har nået eller overskredet kvalitetsniveauet for lignende udenlandske produkter og er blevet vidt rost af brugere. Tabel 1 til 4 er ydelsestabellerne for supportringene (bælter) produceret af vores firma.

Tabel1 Sammenligning af fysiske egenskaber ved vores supportring og Busak+Shamba -produkter

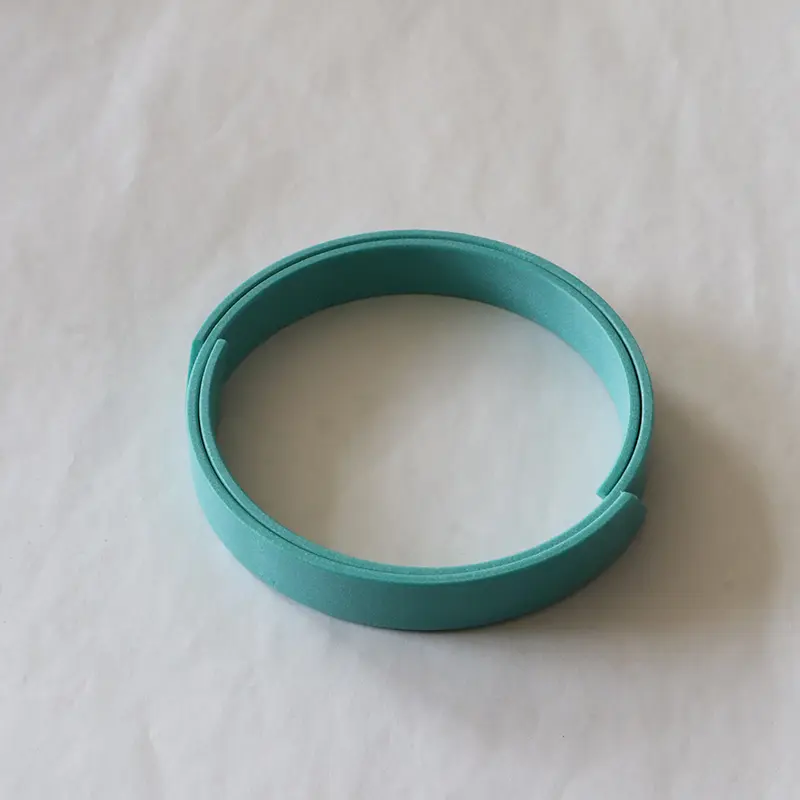

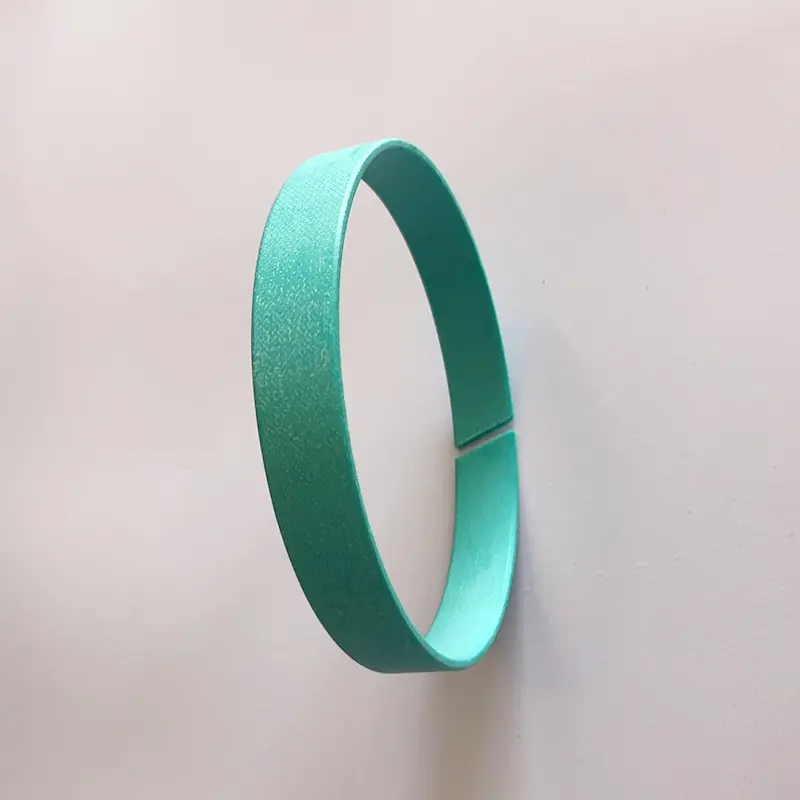

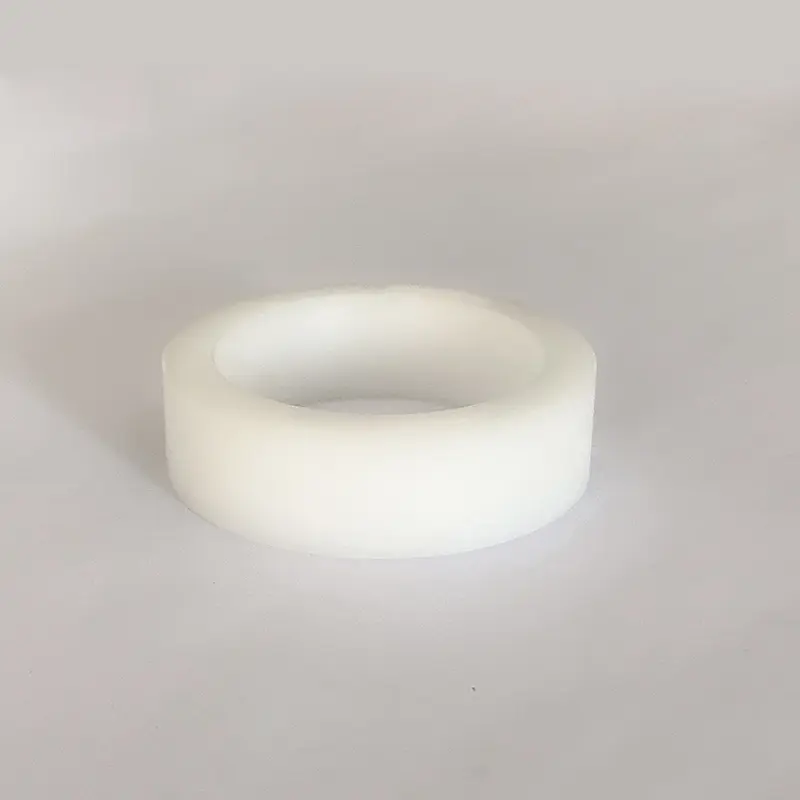

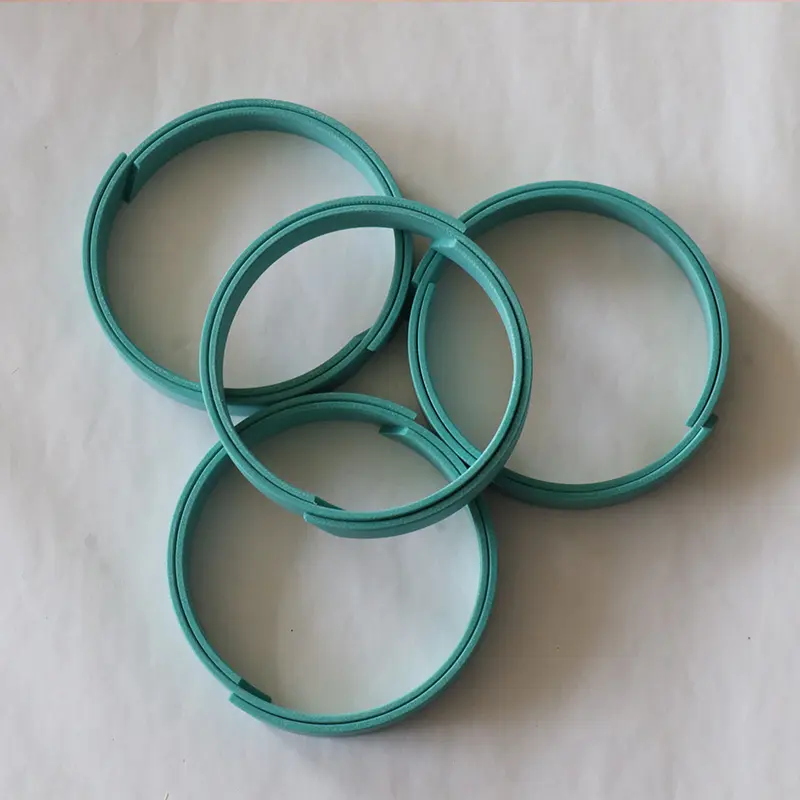

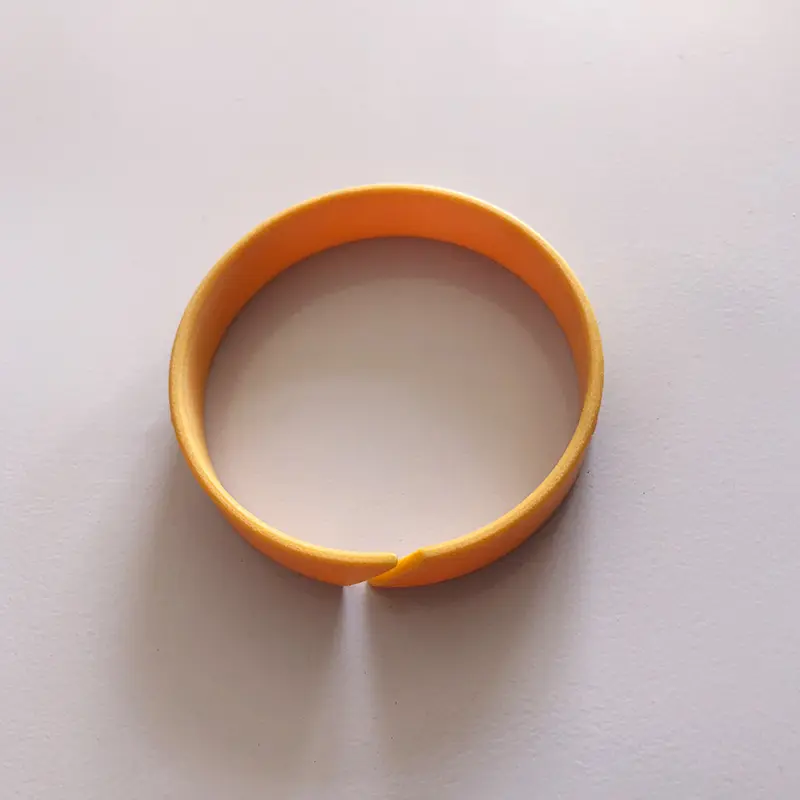

RCS Ikke-metallisk guide ring til stempelstang

RCT ikke-metallisk guide ring til stemplet

For stemplet eller stempelstangen, der kører i den hydrauliske cylinder, har slidringen en præcis vejledende virkning og kan absorbere radiale kræfter. På samme tid kan slidringen forhindre metalkontakt af glidende dele i den hydrauliske cylinder. Sammenlignet med metalslitage har ikke-metalliske slidringe mange fordele. Blandt dem er kludforstærkede phenol- og PTFE-guide-ringe tilgængelige i skæretype på stedet og klar til brug type.

1. god slidstyrke

2. Undgå kontakt af metal-til-metal

3. kan undertrykke mekanisk vibration

4. På grund af den centreringseffekt af den slidbestandige ring er der tilladt en stor radial clearance

5. Rillen er enkel og let at installere

6. Omkostninger til lave vedligeholdelsesomkostninger baseret på ovenstående fordele, det er vidt brugt

Materiale:

1. polytetrafluoroethylen PTFE3 (generelt materiale), PTFE4 (gældende for medier med lav viskositet, såsom vand), PTFE1 (lav friktionskrav, såsom pneumatik)

2. polyoxymethylen pom eller nylon PA og dets modificerede materialer

3. formaldehydharpiks + forstærkende fiber PRIF

Sammenligningstabel med bærende kapacitet af forskellige materialer (reference)

Stempelstang guide ringspecifikationsserie
