Hydraulisk sælguideelement

Hydraulisk tætningsvejledningselement, ligesom vores andre hydrauliske tætningsprodukter, har specifikke underafdelingsmodeller. Ruichen Seals har altid opretholdt produktudvikling og kvalitetskontrol. Hver model har forskellige design- og produktionsegenskaber og har sine egne mere målrettede arbejdsforhold og applikationer.

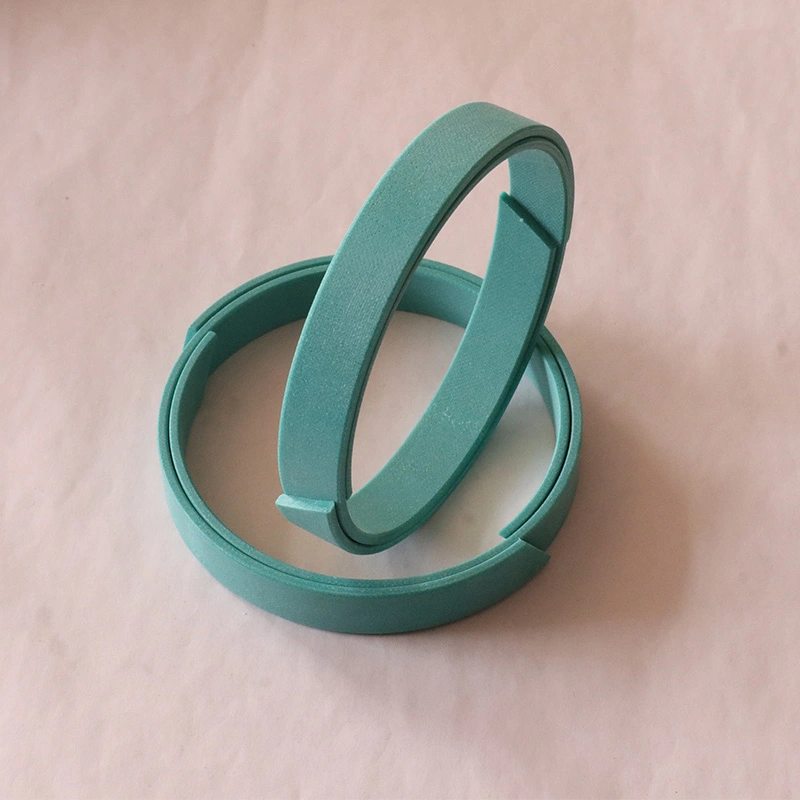

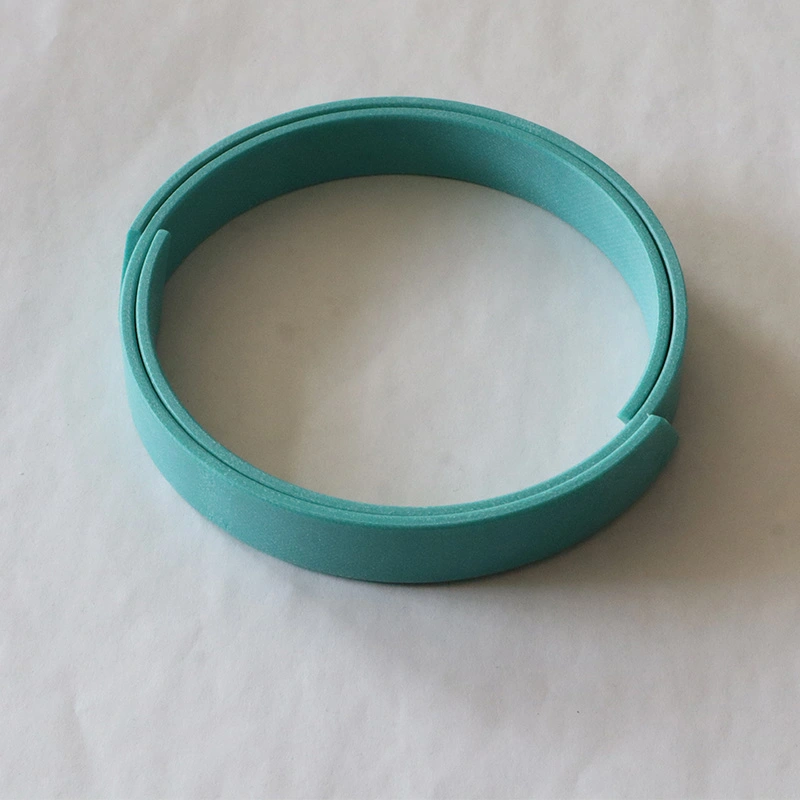

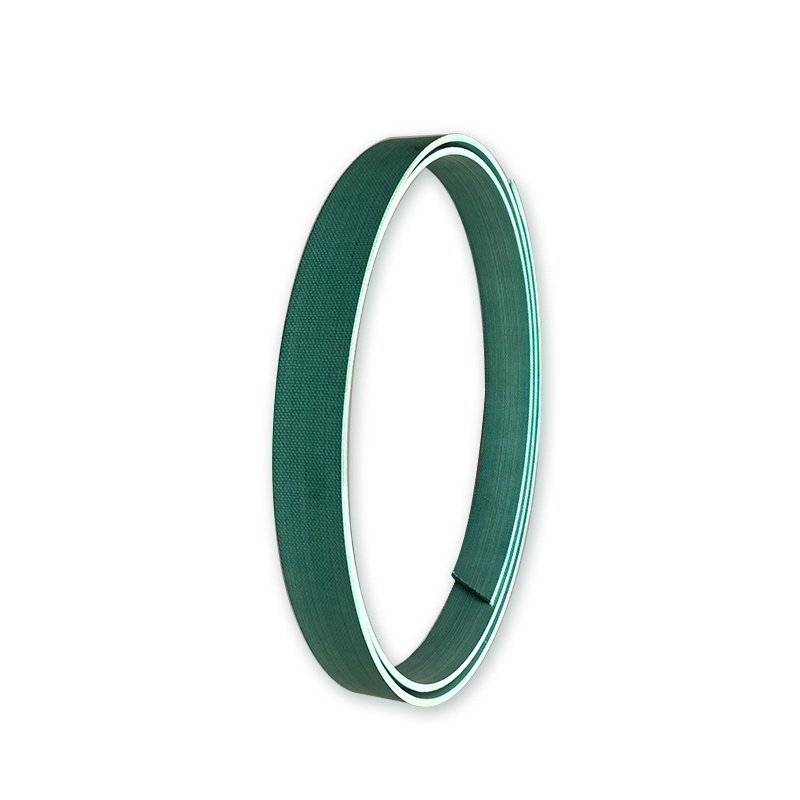

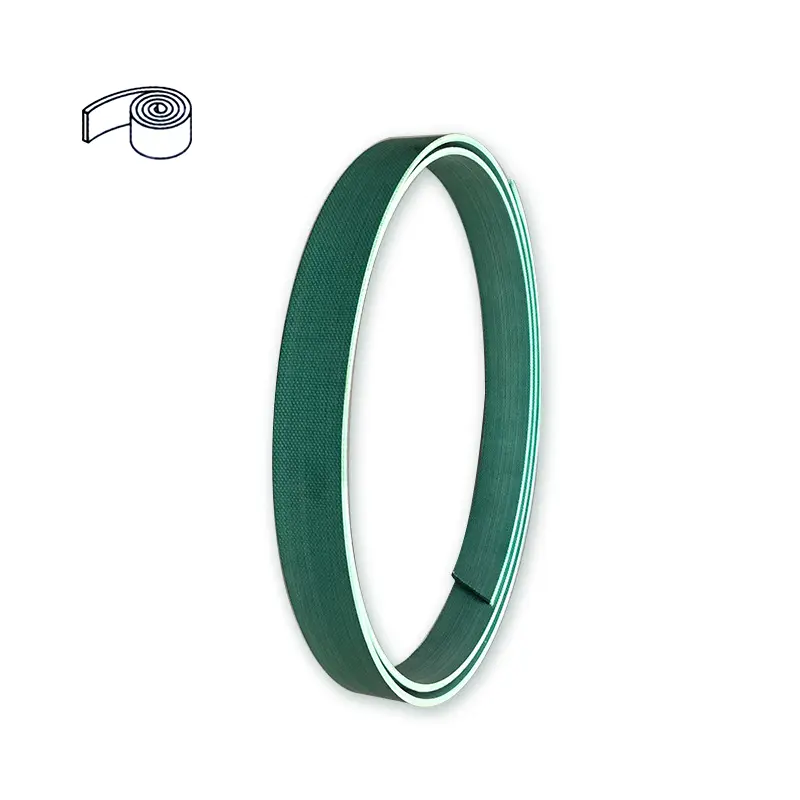

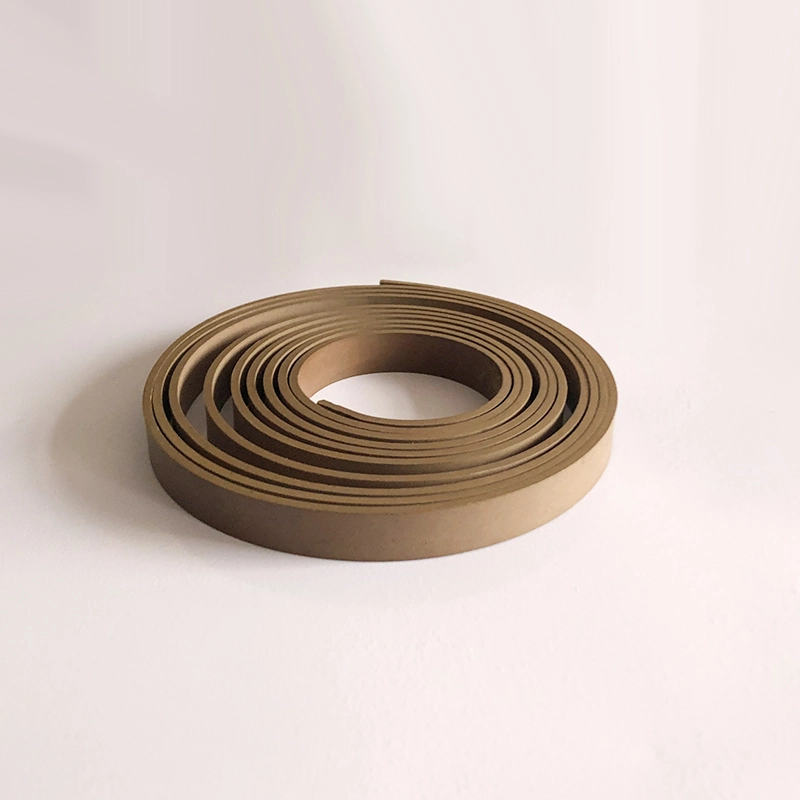

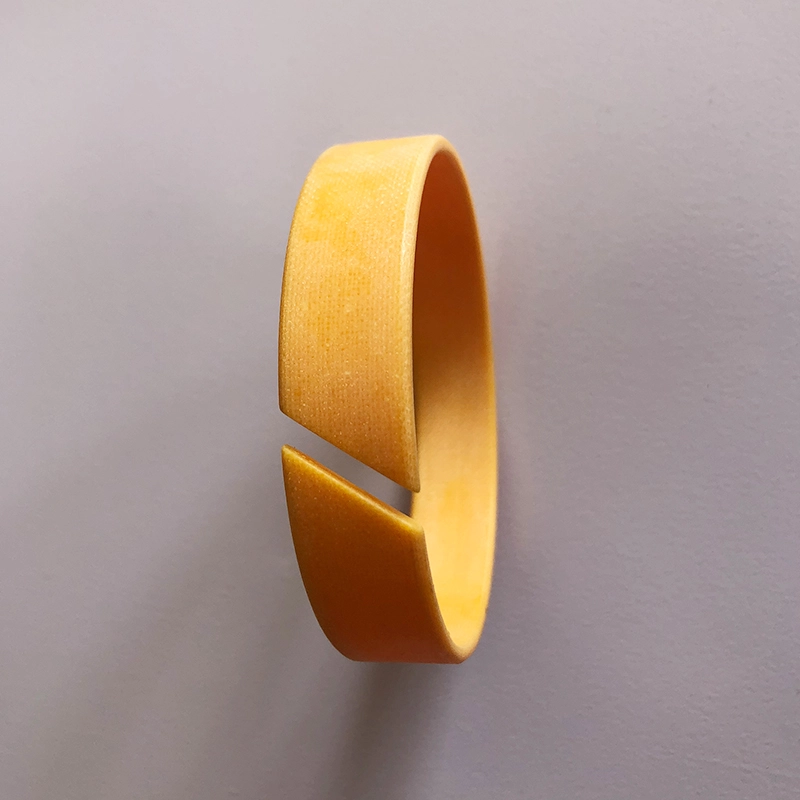

RC1081 Forstærket polytetraethylenvejledningsbælte har egenskaberne ved høj belastning, lav slid, lav friktion og ingen krybning på grund af tilsætning af bronzepulver og andre materialer til PTFE -materiale. RC1082 Tøjforstærket phenolguidebælte har højere radialbelastningskapacitet end PTFE-guidebælte på grund af brugen af ​​phenolskludforstærket materiale. Begge guidebælter findes i ruller, som kan skæres af brugere for nem installation og undgå metalkontakt på glidende overflade.

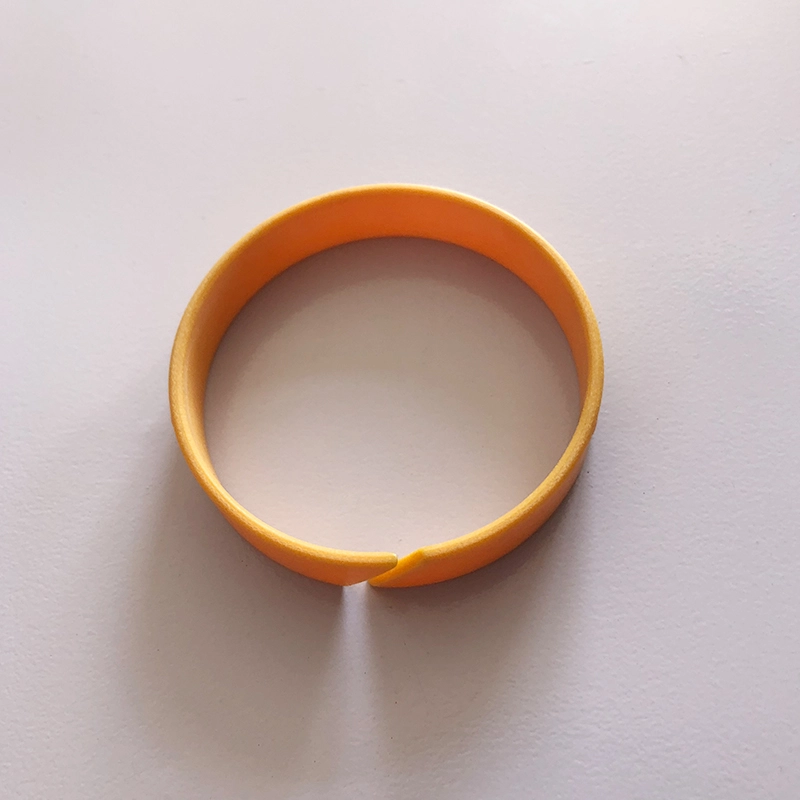

Supportringen er en vigtig grundlæggende komponent i den hydrauliske cylinder. For at tilpasse sig udviklingen af ​​glidende ring kombinerede tætninger og bløde bærestrukturer i verden, har vores virksomhed med succes udviklet tøjforstærkede phenoliske understøttelsesringe (bælter). År med faktisk brug har vist, at dette produkt har nået eller overskredet kvalitetsniveauet for lignende udenlandske produkter og er blevet vidt rost af brugere. Performance -tabellen for understøttelsesringe (bælter) produceret af vores virksomhed kan bruges som reference. Stempel- og stempelstangen af ​​den frem- og tilbagegående hydrauliske cylinder spiller en bærende og vejledende rolle.

RCS Ikke-metallisk guide ring til stempelstang RCT ikke-metallisk guide ring til stemplet

For stemplet eller stempelstangen, der kører i den hydrauliske cylinder, har slidringen en præcis vejledende virkning og kan absorbere radiale kræfter. På samme tid kan slidringen forhindre metalkontakt af glidende dele i den hydrauliske cylinder. Sammenlignet med metalslitage har ikke-metalliske slidringe mange fordele. Blandt dem er kludforstærkede phenol- og PTFE-guide-ringe tilgængelige i klipning på stedet og klar til brug.

1. god slidstyrke

2. Undgå metalkontakt

3. kan undertrykke mekanisk vibration

4. På grund af den centrale virkning af slidringen er der tilladt en større radial clearance

5. Enkel rille og let at installere

Omkostninger til lave vedligeholdelsesomkostninger baseret på ovenstående fordele, det er vidt brugt

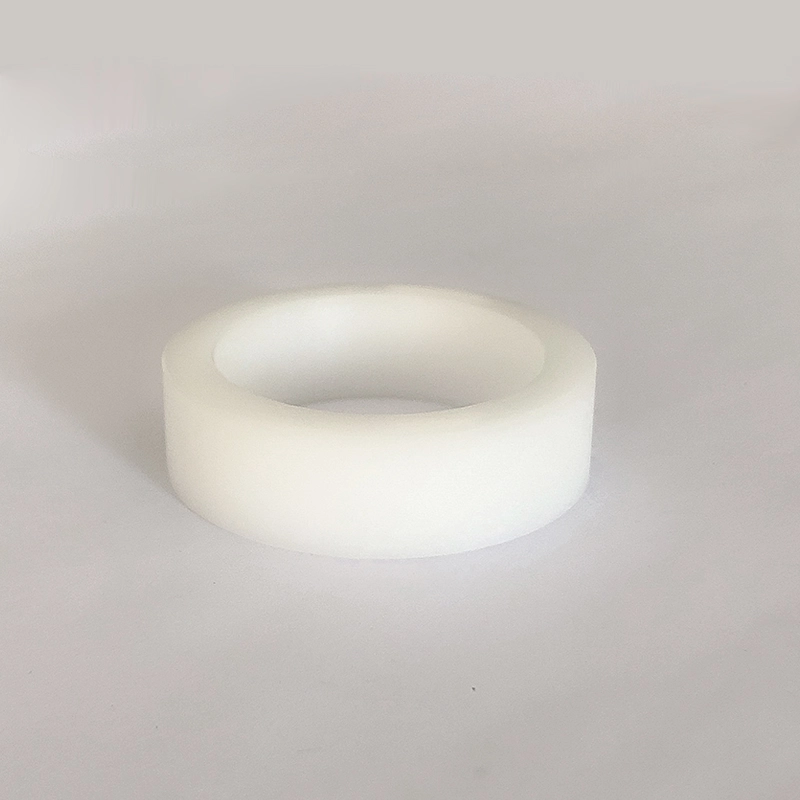

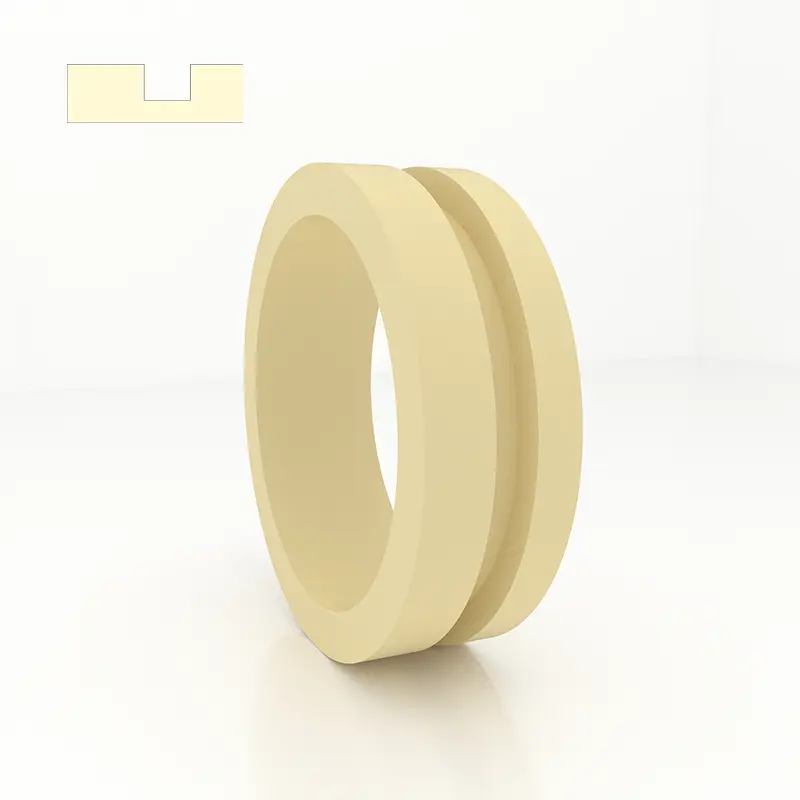

Guide ærme

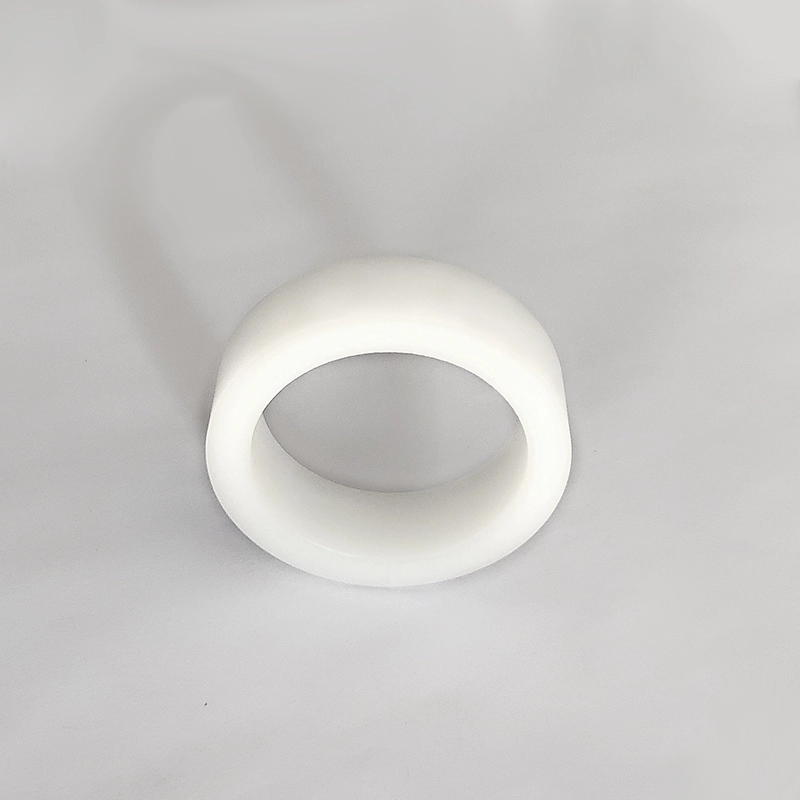

GFAI er en guide -ærme til stempelstangen, der understøtter og guider stemplet stangen og har også en støvtæt funktion. Guide ærmer GFI og GFA er guide ærmer til stempelstangen, der understøtter og guider stemplet stangen.

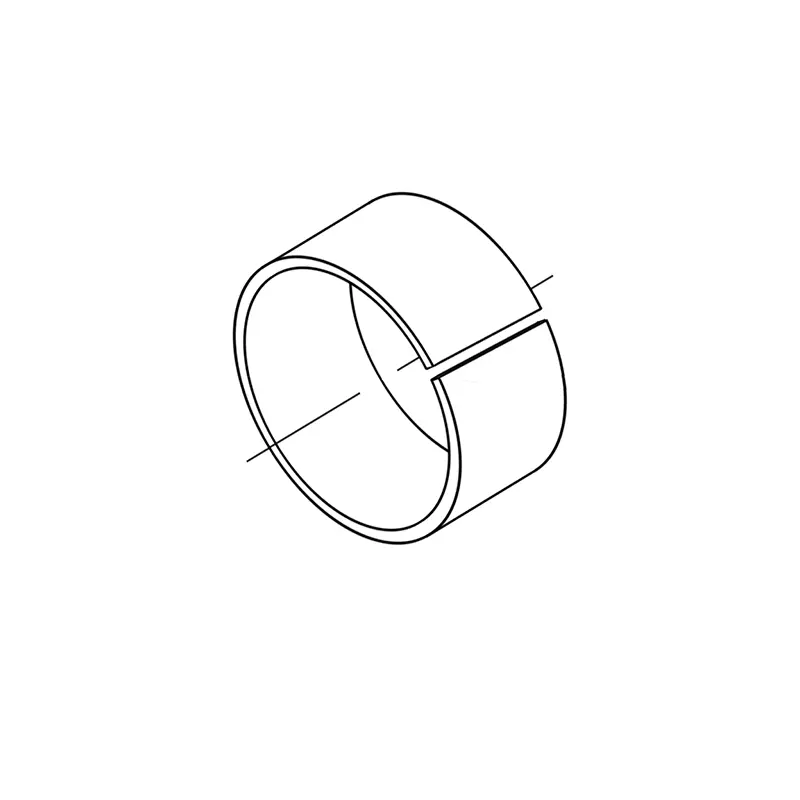

RCSF-1 guide ring er lavet af stålplade, da basen, bronzepulver blev sintret i midten, og en blanding af polytetrafluoroethylen og fiber rulles på overfladen. Funktioner: 1. Blandingen af ​​PTFE og fiber er 0,01-0,03 mm, der danner en overførselsfilm for at beskytte den dobbelte overflade og har selvsmøringsegenskaber; 2. kobberpulverlaget er 0,2-0,3 mm, med god bærende kapacitet og slidstyrke, god termisk ledningsevne; 3. stål med lavt kulstof, hvilket giver god bærende kapacitet og termisk ledningsevne.

RCFB Type Bronze Guide Ring er lavet af CUSN8-bronze som basismateriale og er en økonomisk bøsning med høj bærende kapacitet og god modstand. Arbejdsoverfladen af ​​RCFB090 -produktet er dækket med regelmæssige diamantoliehuller, og arbejdsoverfladen af ​​RCFB092 -produktet er dækket med almindelige oliehuller, der spiller rollen som olieopbevaring. Det er lettere at danne en oliefilm i begyndelsen af ​​bevægelse og derved reducere den indledende friktionsmodstand.

Produktfunktioner og applikationer:

Bestillingseksempel:

PTFE Guide Tape Bestillingseksempel RC1081—9.7x2.5

Phenolic Cloth Guide Tape Bestillingseksempel RC1082—9,7x2.5

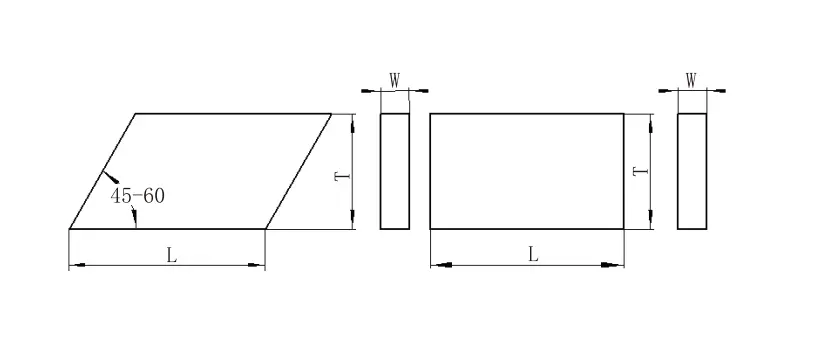

Beregning af skæring af længde

For skaft: L = 3,1 (D+W) for hul: L = 3,1 (D-W)

L --- Ringlængde D --- Skaftdiameter D --- Huldiameter W --- Ringtykkelse Z --- Skær godkendelse

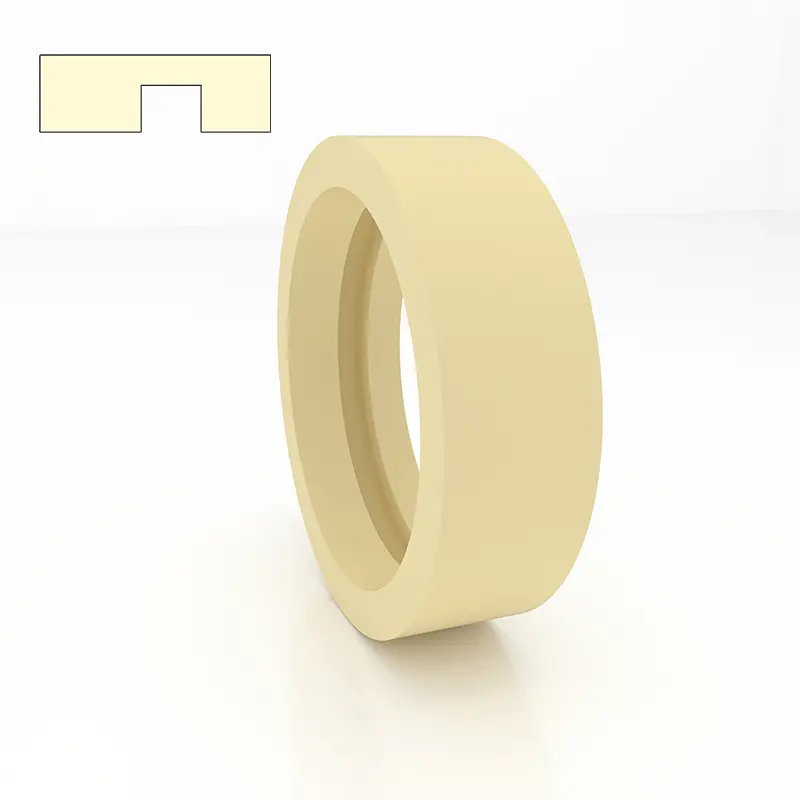

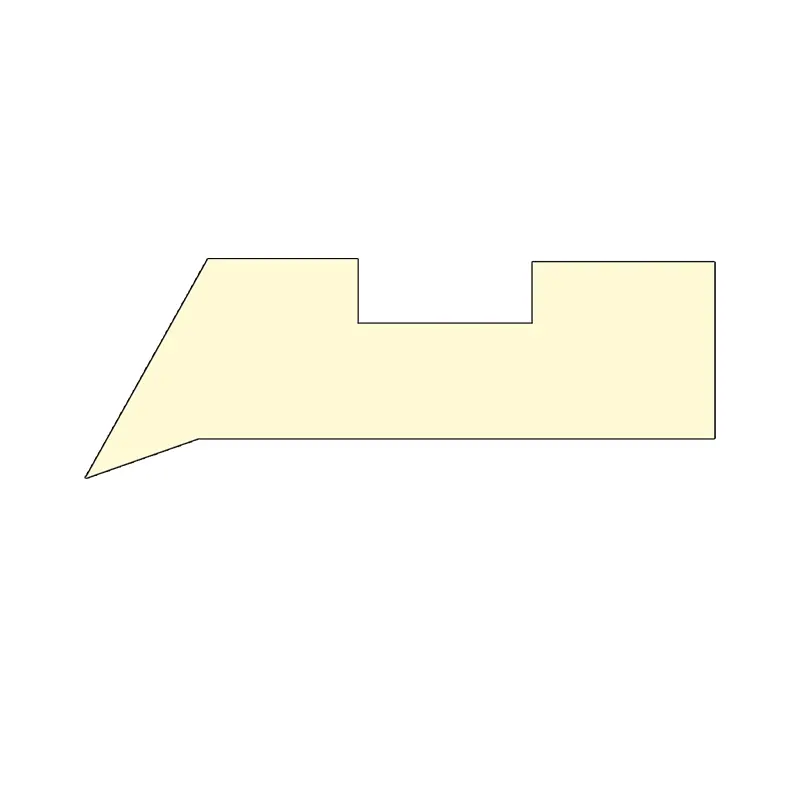

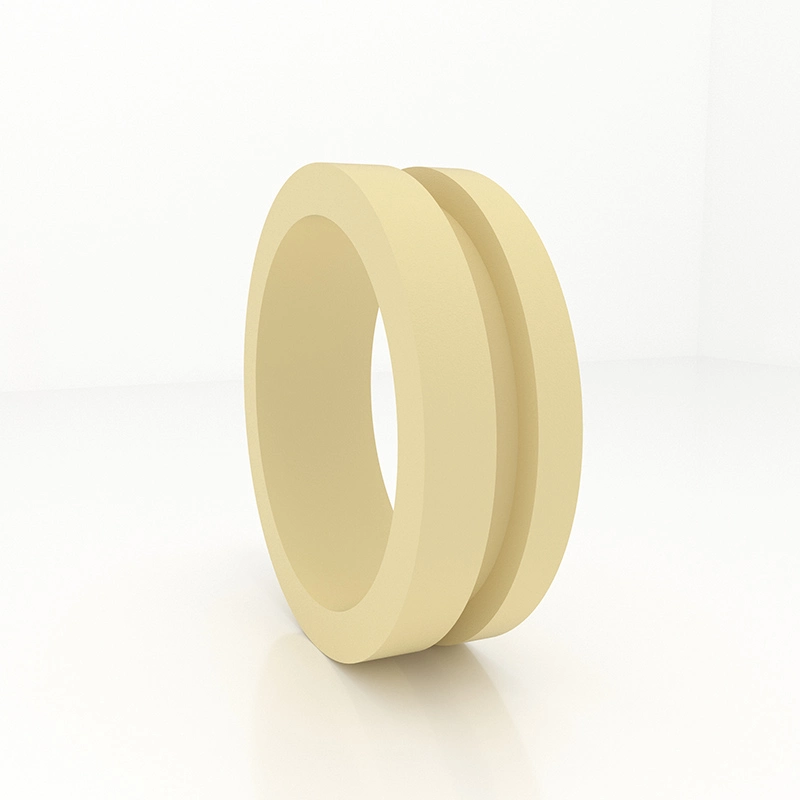

Vejled Sleeve GFAI

1. Performance og brug: Guide Sleeve GFAI er en guide-ærme til stempelstangen, der understøtter og guider stemplet stangen og har en støvbestandig funktion.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ～+225 ° C (PTFE bruges over 120 °).

4. designstandard: Når du designer og vælger, skal du henvise til FAI -serien af ​​Hunger Company.

5. Mærkning og bestillingsmetode: Guide Sleeve GFAI er markeret med ordrenummeret, eksempel: GFAI-0600 PTFE

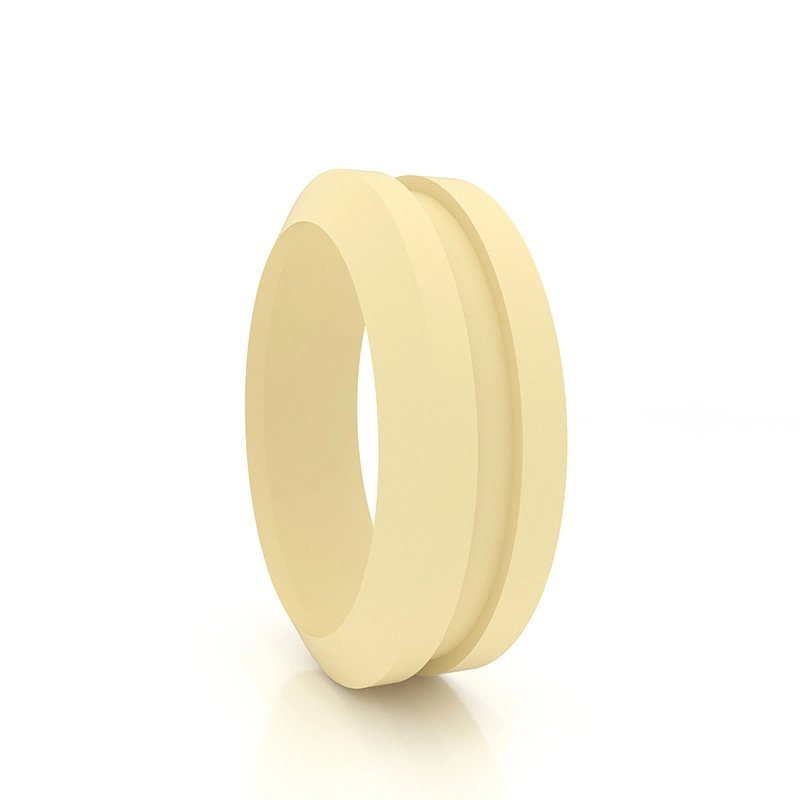

Vejled Sleeve GFI

1. Performance and Use: Guide Sleeve GFI er en guide -ærme til stempelstangen, der understøtter og guider stemplet stangen.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ~+255 ° C (PTFE bruges over 120 ° C)

4. designstandard: Når du designer og vælger, skal du henvise til Hunger's FI -serie.

5. Markering og bestillingsmetode: Vejledning af ærme GFI er markeret med ordrenummer, eksempel: GFI-0360 PA

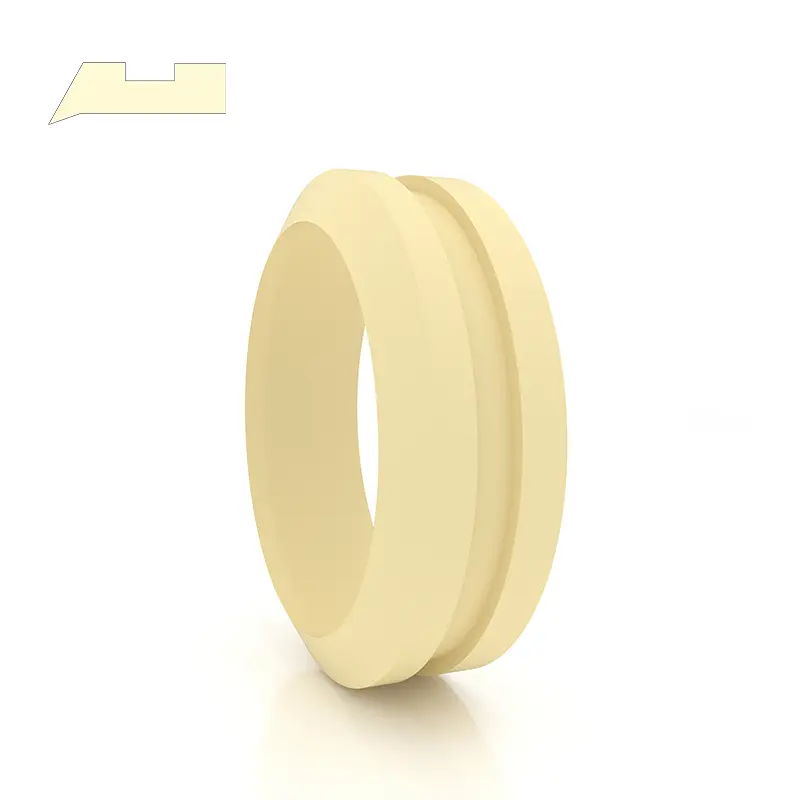

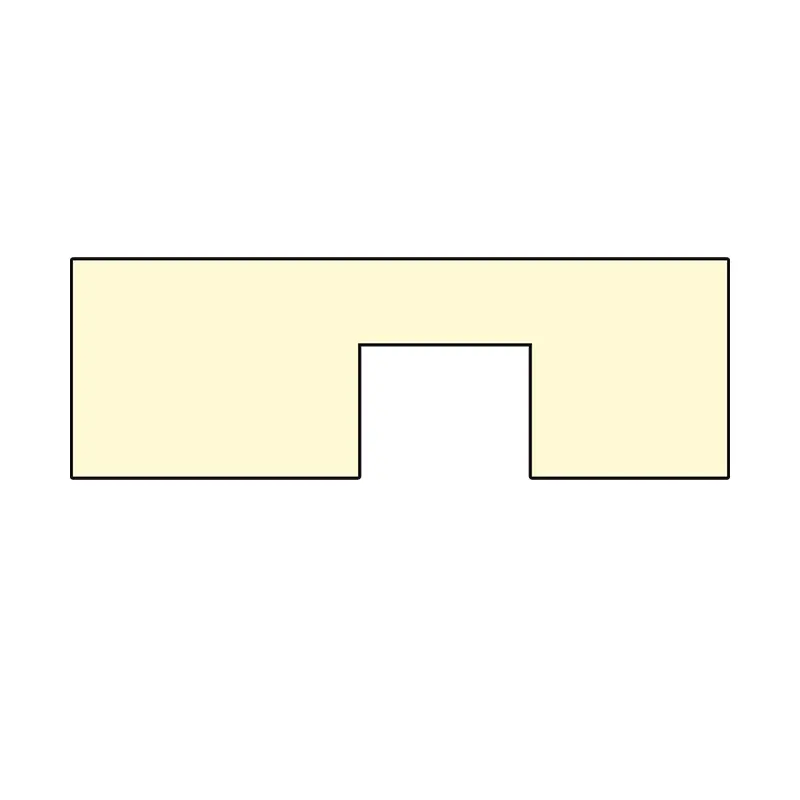

Vejled Sleeve GFA

1. Performance og brug: Guide Sleeve GFA er en guide -ærme til stemplet, der understøtter og guider stemplet.

2. Materiale: Nylon PA, polyoxymethylen pom og polytetrafluoroethylen PTFE.

3. Arbejdsforhold: Arbejdstemperatur: -55 ~+255 ° C (PTFE bruges over 120C)

4. Designstandard: Når du designer og vælger, skal du henvise til Hunger's FA -serie.

5. Mærkning og bestillingsmetode: Vejledning af ærmet GFA er markeret med ordrenummer, eksempel: GFA-0560 PA

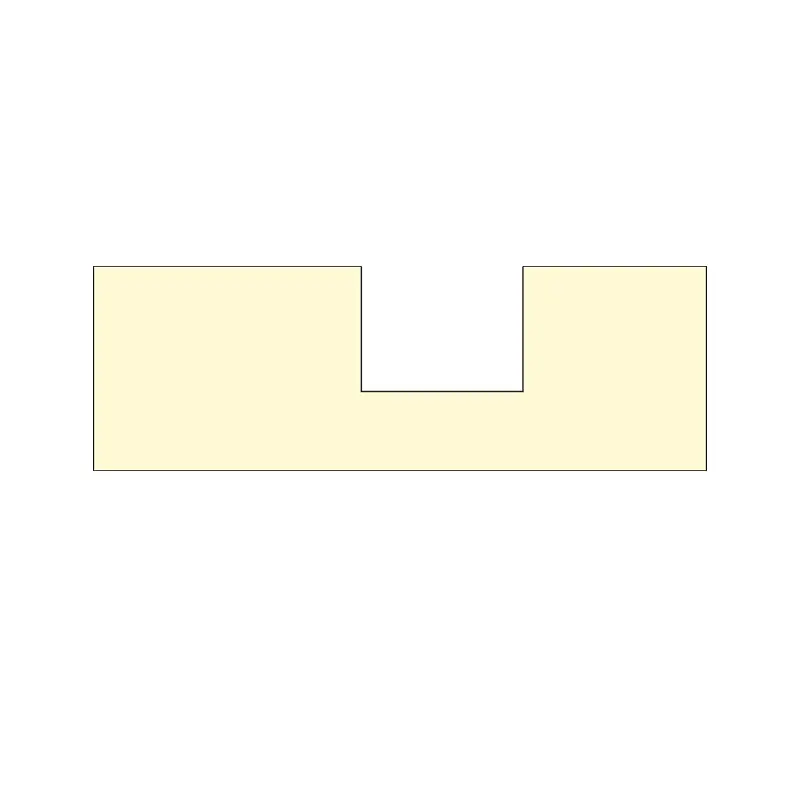

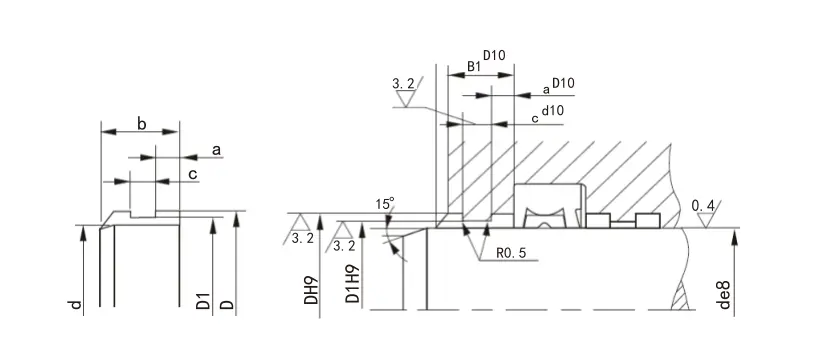

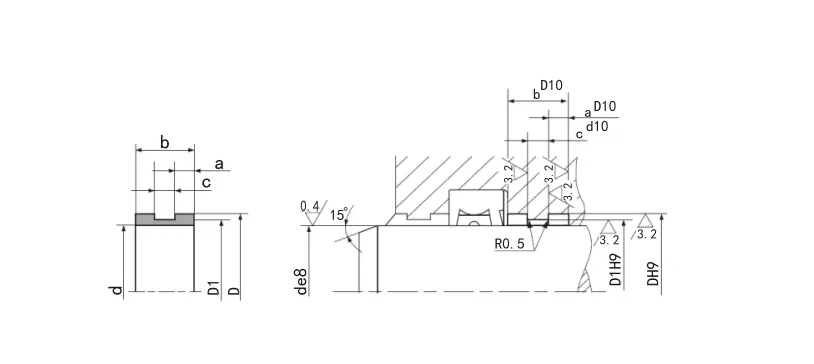

6. Strukturel enhed:

Specifikationer:

Model	Groove bredde H+0,2	Tykkelse T-0.05	Tykkelse t T-0.05	Tykkelse T-0.05	Tykkelse T-0.05	Tykkelse T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Bemærk: Boldface -serien er ofte anvendte serier. Hvis det krævede produkt ikke er i denne tabel, skal du kontakte os.

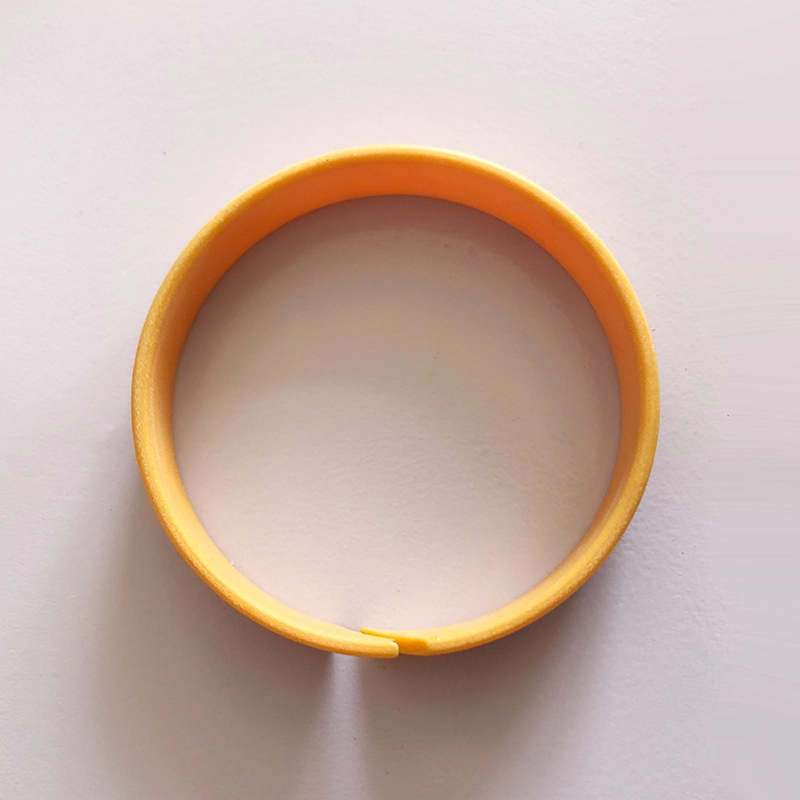

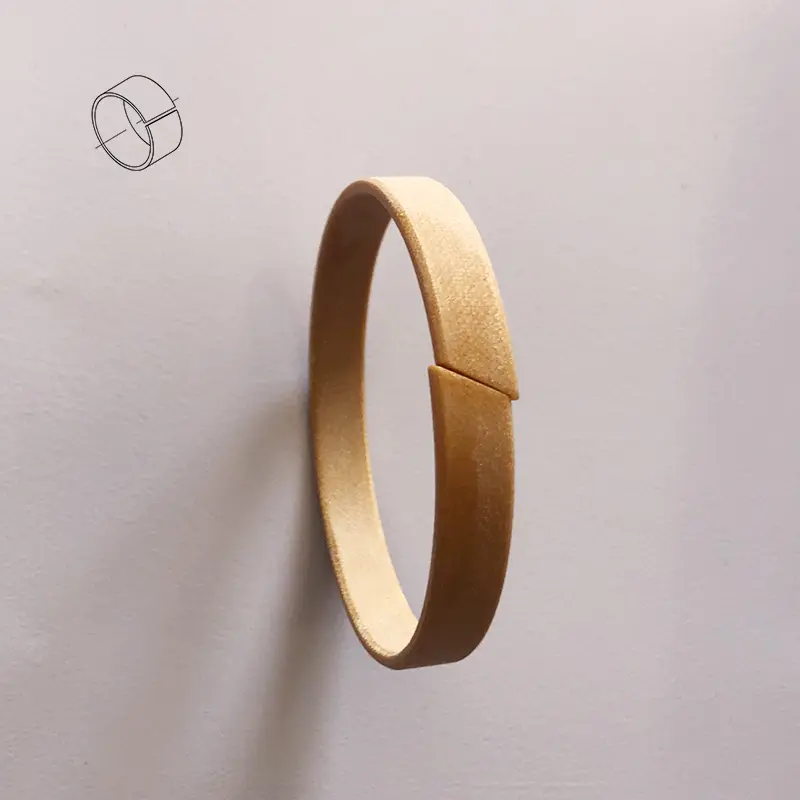

Tøjforstærket fenolisk understøttelsesring (bælte)
Supportringe er vigtige grundlæggende komponenter i hydrauliske cylindre. For at tilpasse sig udviklingen af ​​glidende ring kombinerede tætninger og bløde bærestrukturer i verden, har vores virksomhed med succes udviklet tøjforstærkede phenoliske understøttelsesringe (bælter). År med faktisk brug har vist, at dette produkt har nået eller overskredet kvalitetsniveauet for lignende udenlandske produkter og er blevet vidt rost af brugere. Tabel 1 til 4 er præstationstabellerne for supportringe (bælter) produceret af vores firma.

Tabel 1 Sammenligning af fysiske egenskaber ved vores supportring og Busak+Shamba -produkter

Prøvekilde	Support ringtykkelse (MM)	Trykstyrke (MPA)	Oliebestandighed Vægtændringshastighed Hydraulisk olie (70 ± 2 ℃*24 timer	Breaking Strength (MPA)	Interlayer Adhæsion (KN/M)
Mode+Shamba	2.48	338.9	2.83	35.6	1.2
Vores produkter	2.48	425	0.90	37.0	2.9
	2.48 (med grafit)	390	0.63	36.4	2.08

Tabel 2 Performance Index of Hydraulic Cylinder Support Ring

Prøvesort	Vores produkter		Orchot Kunne ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	POM modificeret Polyoxymethylen	Kat (USA)
	Målt værdi	Krævede indikatorer
Trykstyrke (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Bemærk: ①Busak+Shamba Company ②merkel Company Tabel 3 Styrkeindeks

Prøvesort	Vores produkter		Orchot Kunne ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japansk)	POM modificeret Polyoxymethylen	Kat (USA)
	Målt værdi	Krævede indikatorer
Trykstyrke (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Bemærk: ①Busak+Shamba Company ②merkel Company Tabel 4 Friktionskoefficient for vores produkter og orkot TLG under tør friktion og olie dryppende forhold

Belastning pr. Enhed Kontaktlængde W (N/mm)	Hertz Contact Relay (N/MM2)	Friktionskoefficient
		Tør friktionstilstand		Olie drypsmøringstilstand
		Vores produkter	Orchot tlg	Vores produkter	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

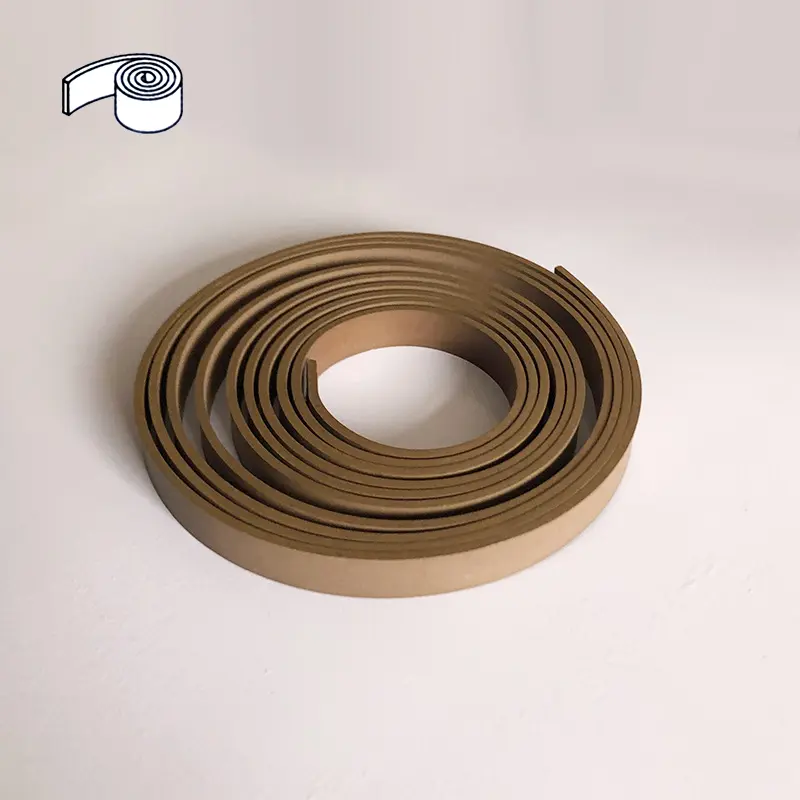

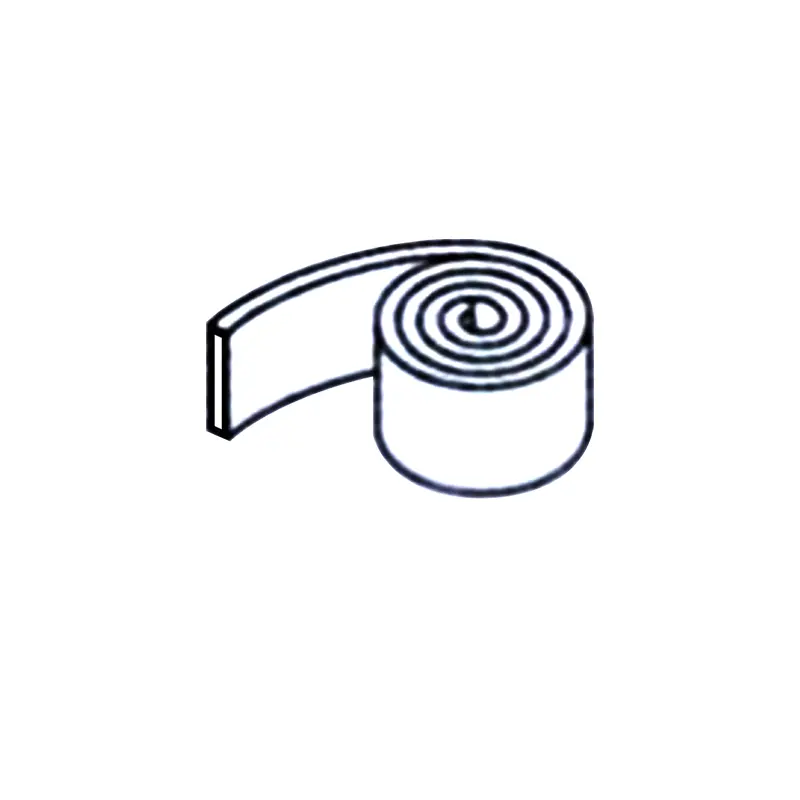

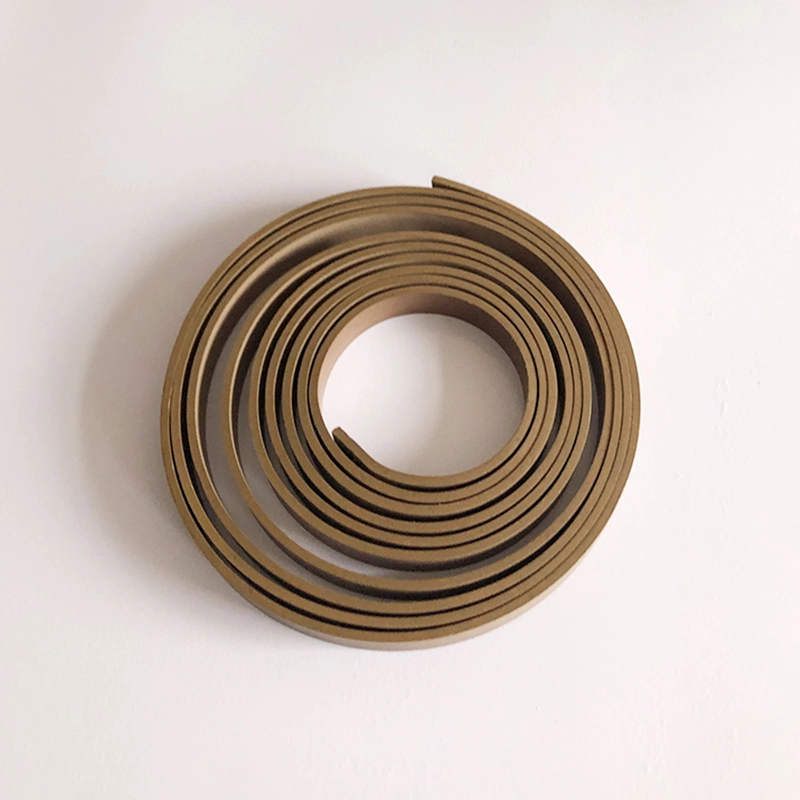

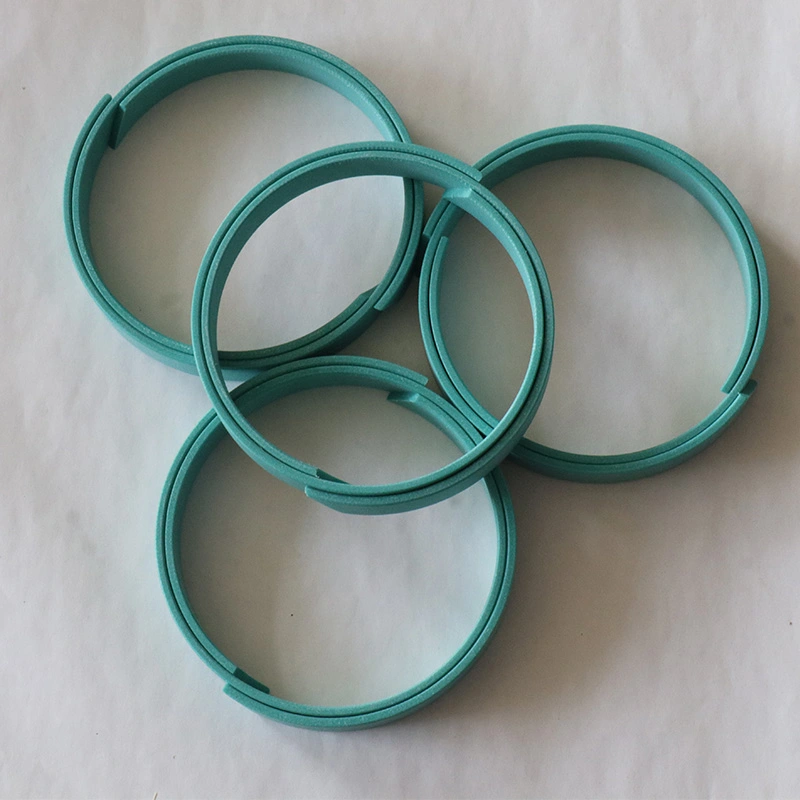

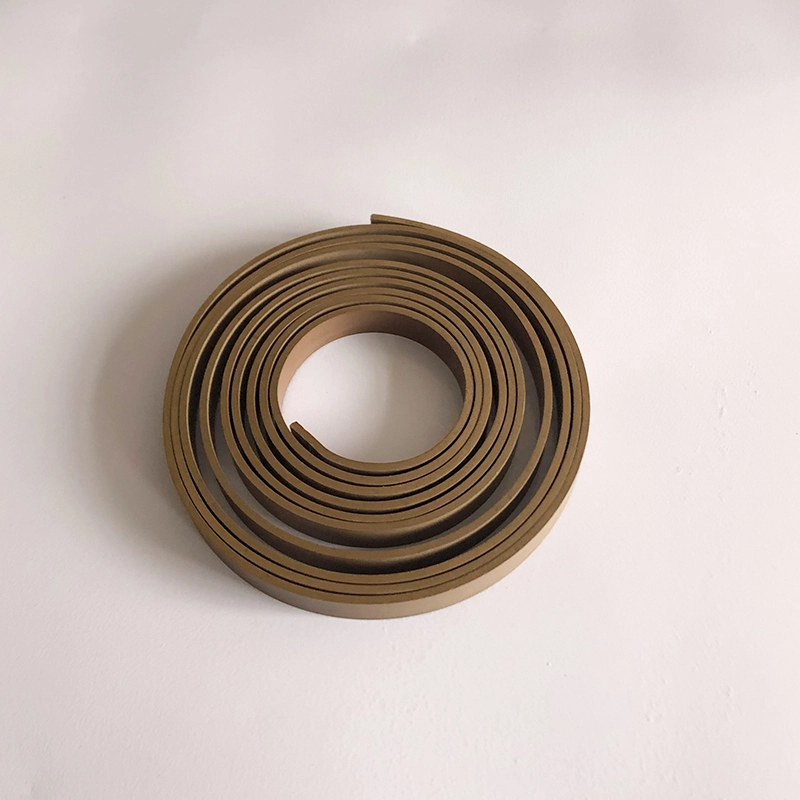

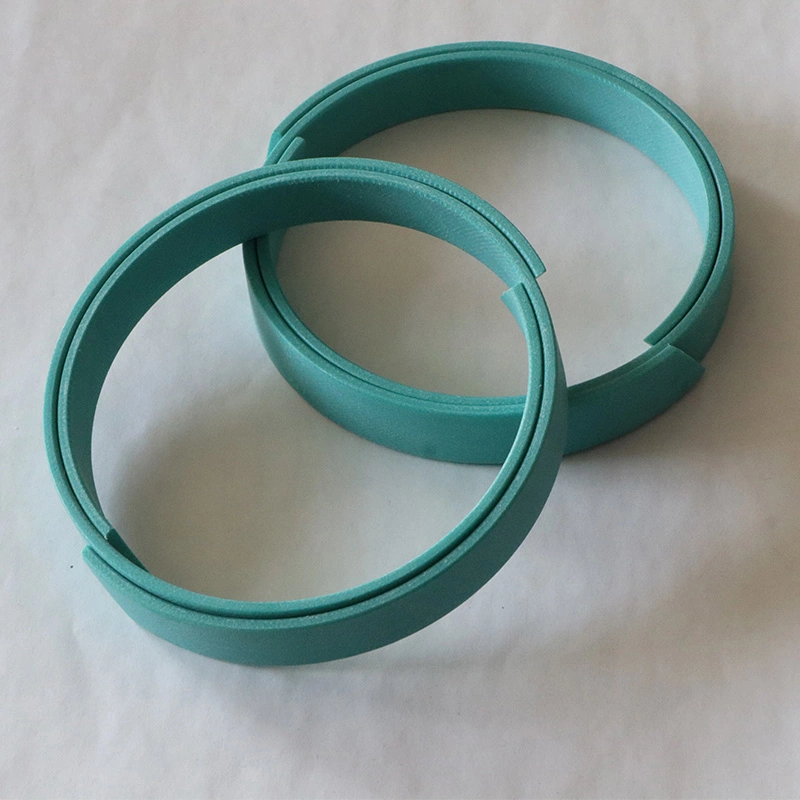

PTFE Wear-resistente bælte (RING)

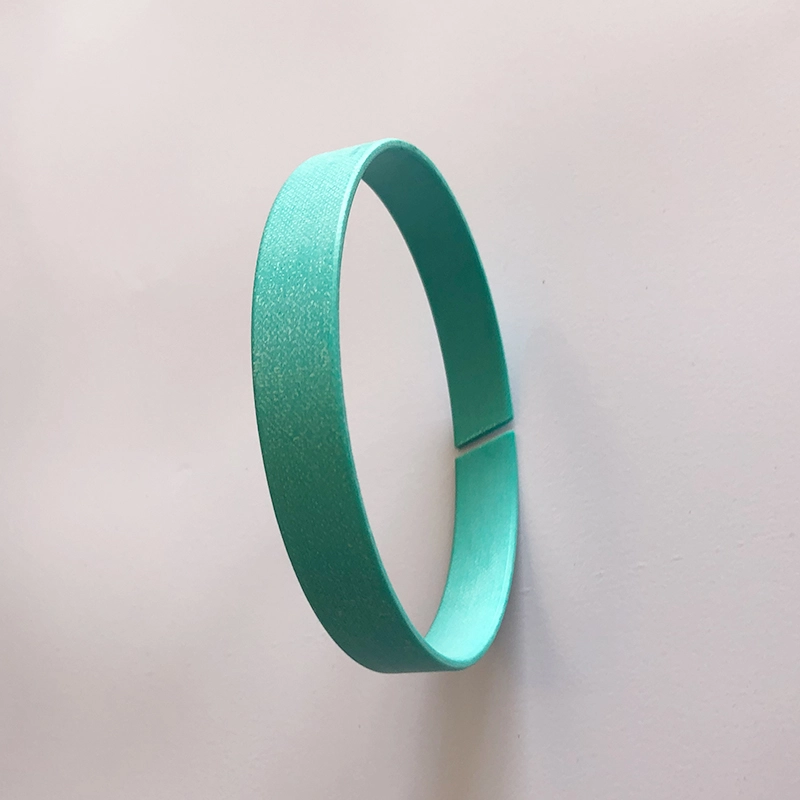

Materiale	Ptfe+bronze

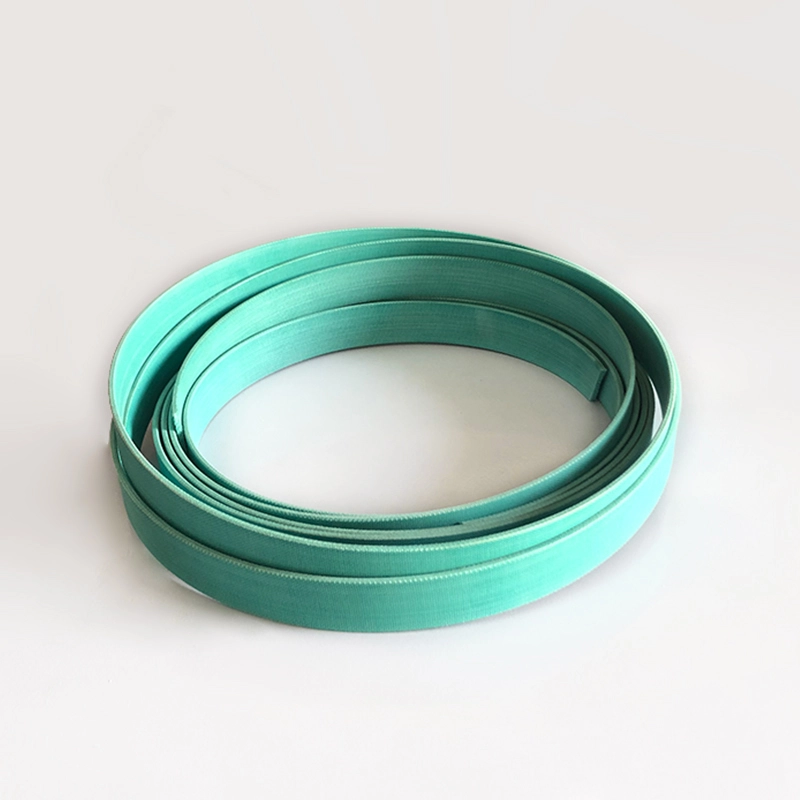

Levere	Rulle (normalt ca. 20 meter/rulle) eller skåret til den krævede længde
Fordele	1. lav friktion, ingen krybning og bid;
	2. kan fungere godt uden tilstrækkelig smøring;
	3. modstandsdygtig over for en række medier, fremragende kemisk stabilitet;
	4. kan rumme hårde genstande indlejret i den slidbestandige ring, hvilket reducerer hårde genstande, der skraber cylinderen og tætningen, så i tunge belastningssituationer skal du bruge flere slidbestandige ringe;
	5. Det har også god slidstyrke i højhastigheds- og lysbelastningssituationer, så det er den mest anvendte slidbestandige ring;
	6. Ingen størrelsesbegrænsninger, kan bruges i situationer med stor diameter.
Temperatur	-60 ~+200 ℃
Maksimal hastighed	15m/s
Maksimal ekstruderingsstyrke	15n/mm2 (20 °)
	7,5n/mm2 (80 °)
	5n/mm2 (120 °)

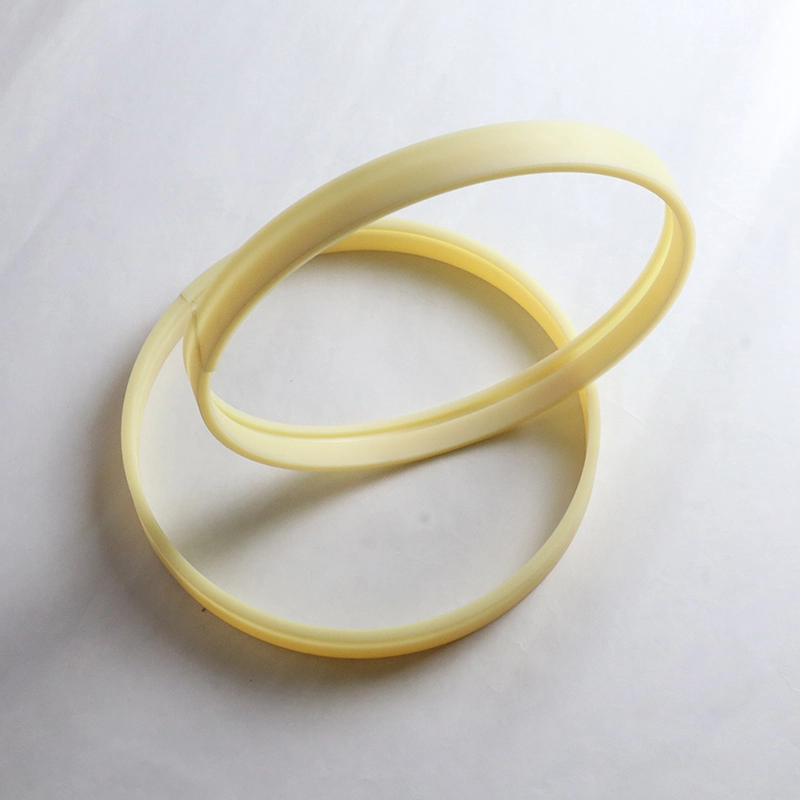

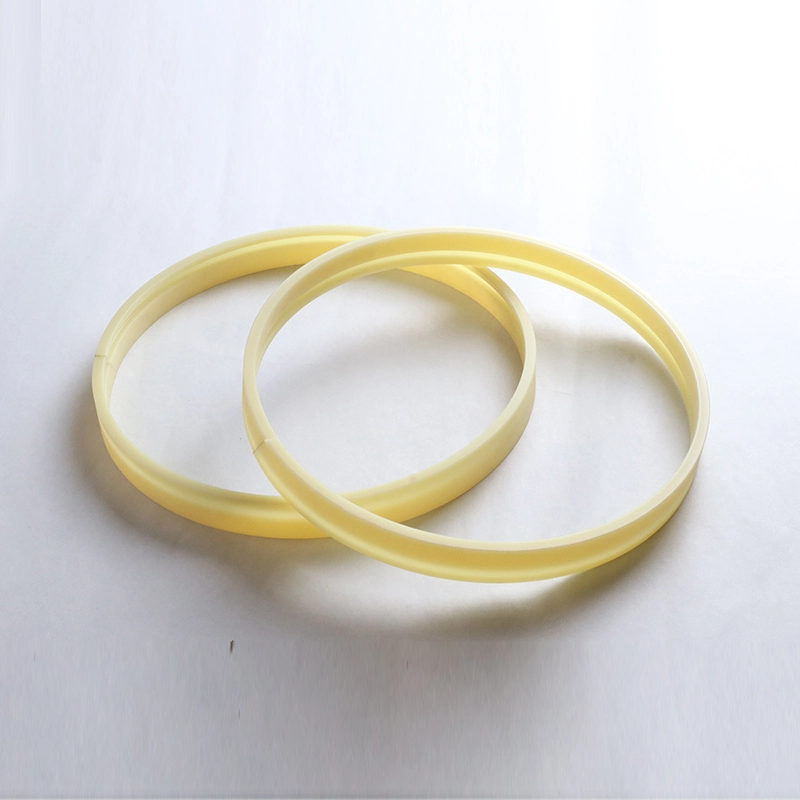

Ikke-metallisk guide ring til RCS-stempelstang

Ikke-metallisk guide-ring til RCT-stempel

For stemplet eller stempelstangen, der kører i den hydrauliske cylinder, har slidringen en præcis vejledende virkning og kan absorbere radiale kræfter. På samme tid kan slidringen forhindre metalkontakt af glidende dele i den hydrauliske cylinder. Sammenlignet med metalslitage har ikke-metalliske slidringe mange fordele. Blandt dem er kludforstærkede phenol- og PTFE-guide-ringe tilgængelige i skæretype på stedet og klar til brug type.

1. god slidstyrke

2. Undgå kontakt af metal-til-metal

3. kan undertrykke mekanisk vibration

4. På grund af den centrale virkning af slidringen er der tilladt en stor radial clearance

5. Enkel rille, let at installere

6. Omkostninger til lave vedligeholdelsesomkostninger baseret på ovenstående fordele, det er vidt brugt

Materialer:

1. polytetrafluoroethylen PTFE3 (generelt materiale), PTFE4 (egnet til medier med lav viskositet, såsom vand), PTFE1 (krav til lavfriction såsom pneumatik)

2. polyoxymethylen pom eller nylon PA og dets modificerede materialer

3. formaldehydharpiks + forstærket fiber PRIF

Sammenligningstabel med bærende kapacitet af forskellige materialer (reference)

Materialer	Belastningskapacitet max (n/mm2)
PTFE-fyldt kobberpulver	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenolisk med klud	90 (60 ° C); 40 (80 ° C)
Polyoxymethylen eller nylon	25 (60 ° C); 15 (80 ° C)
Polyoxymethylen eller nylon fyldt	40 (60 ° C); 30 (80 ° C)

Groove Surface Quality

Glathed	Rtmax (μm)	RA (μm)
Glidende overflade	≤2,5	0,05-0,3
Groove bund	≤10	≤2
Groove Side	≤15	≤3

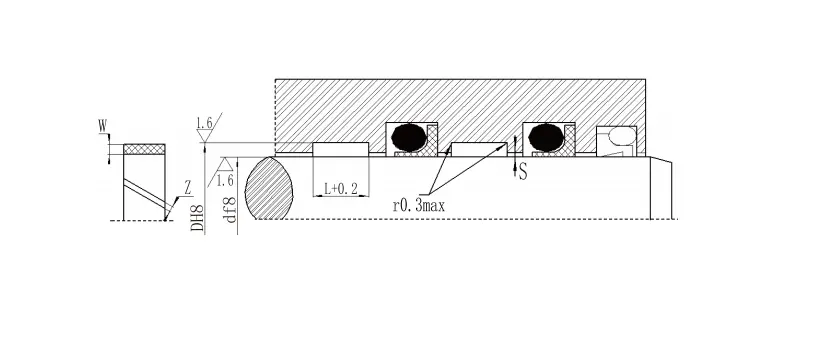

Stempelstang guide ringspecifikationsserie

Stangdiameter	Bunddiameter	Groove bredde	Tykkelse	Gap		Stangdiameter	Bunddiameter	Groove bredde	Tykkelse	Gap
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 selv-smørevejledning Ringparametre
Parametre			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1'er
			Blyfrie bøsninger		Hydraulisk speciel ærme	Bronze Base Bushing	Rustfrit stål korrosionsbestandig ærme
Maksimalt lejetryk (dynamisk)			140n/mm²		140n/mm²	140n/mm²	140n/mm²
Maksimalt lejetryk (statisk)			250n/mm²		250n/mm²	250n/mm²	250n/mm²
Svingende bevægelse			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maksimal glidehastighed (olie smøring)			<2m/s		<2m/s	<2m/s	<2m/s
Koefficient friktion μ	Tør friktion		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Olie smøring		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maksimal PV -værdi (tør)			3,6n/mm².m/s		3,8n/mm².m/s	4.3n/mm².m/s	3,6n/mm².m/s
Maksimal PV -værdi (olie)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Driftstemperatur			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Termisk ledningsevne			42W/M.K.		42W/M.K.	42W/M.K.	42W/M.K.
Lineær ekspansionskoefficient			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Type Bronze Guide Ring Parameter Tabel
Parameter		RCFB090		RCFB092		RCFB09G
Densitet		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Trykstyrke		470n/mm²		470n/mm²		470n/mm²
Termisk ledningsevne		60W/M.K		60W/M.K		58W/M.K.
Lineær ekspansionskoefficient		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Hårdhed		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Forlængelse		55%		55%		55%
Materielt navn		Cusn8p		Cusn8p		Cusn8p
Andre valgfri materialer		Cusn6.5p		Cusn6.5p		Cusn6.5p
