Hydrauliske støvforseglinger

Hydrauliske støvforseglinger er et af de tætningsprodukter, som Ruichen sæler kan producere. Du kan lære om forskellige modeller i denne type produkt og kan også foretage strukturelle kombinationer. Om nødvendigt kan du også kontakte os for hjælp eller tilpassede løsninger eller kontakte os for at få en prøvebog.

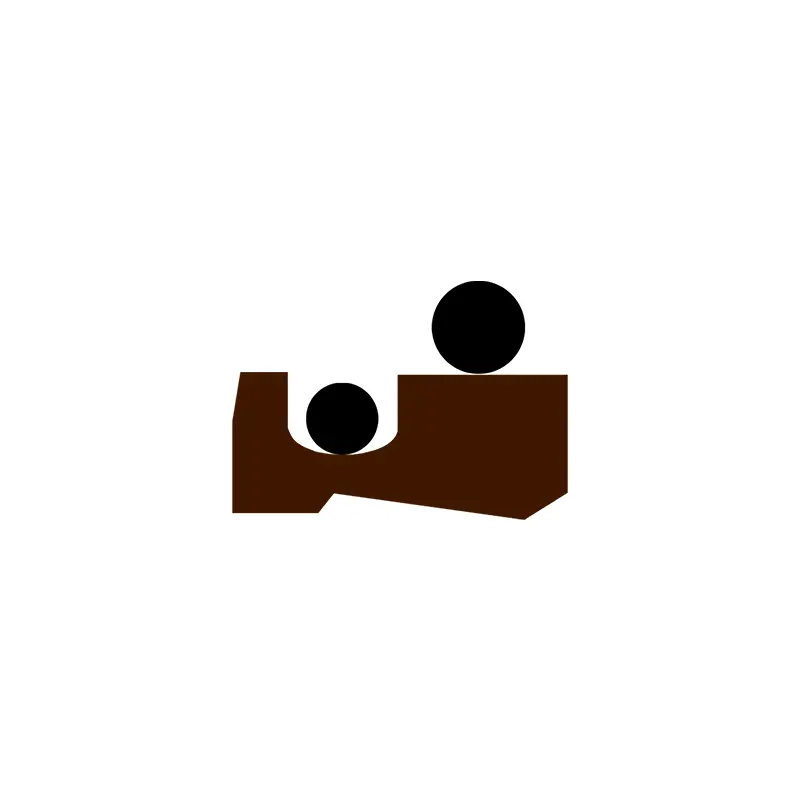

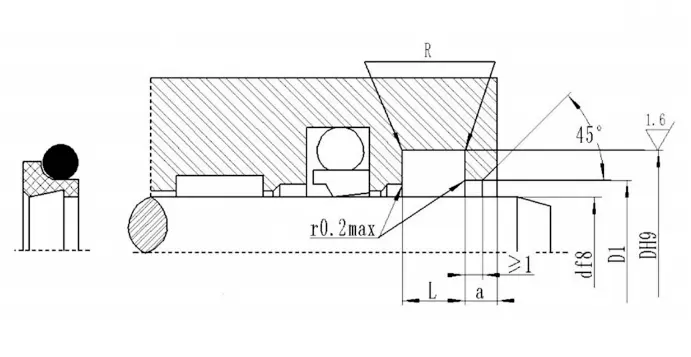

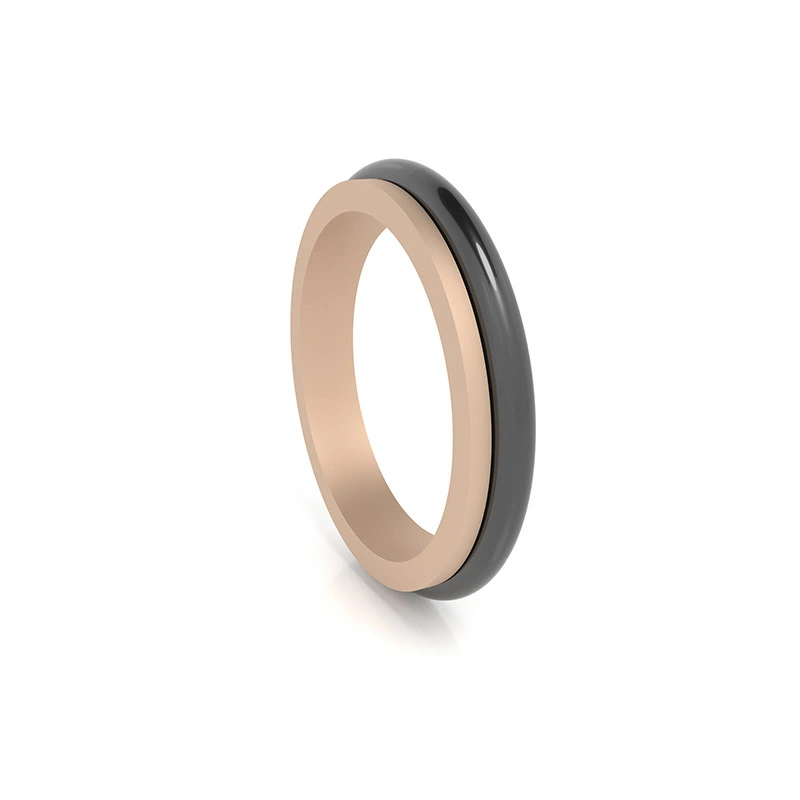

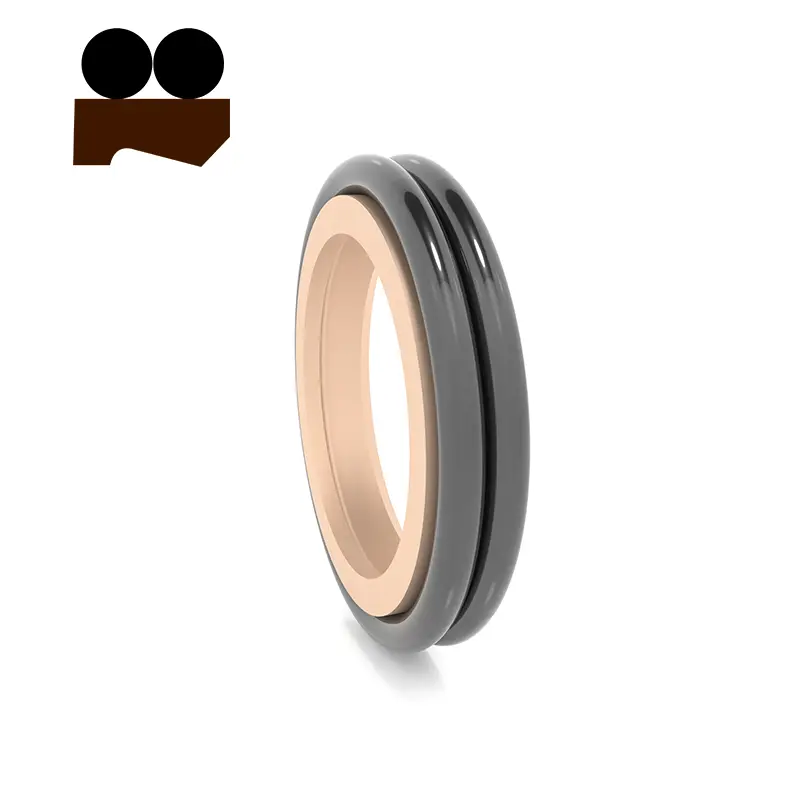

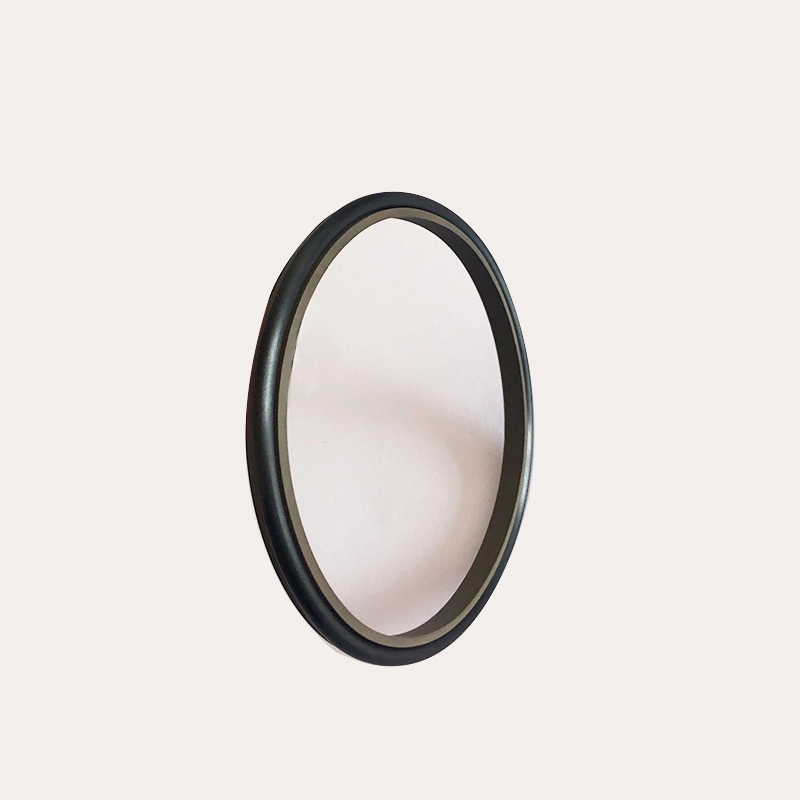

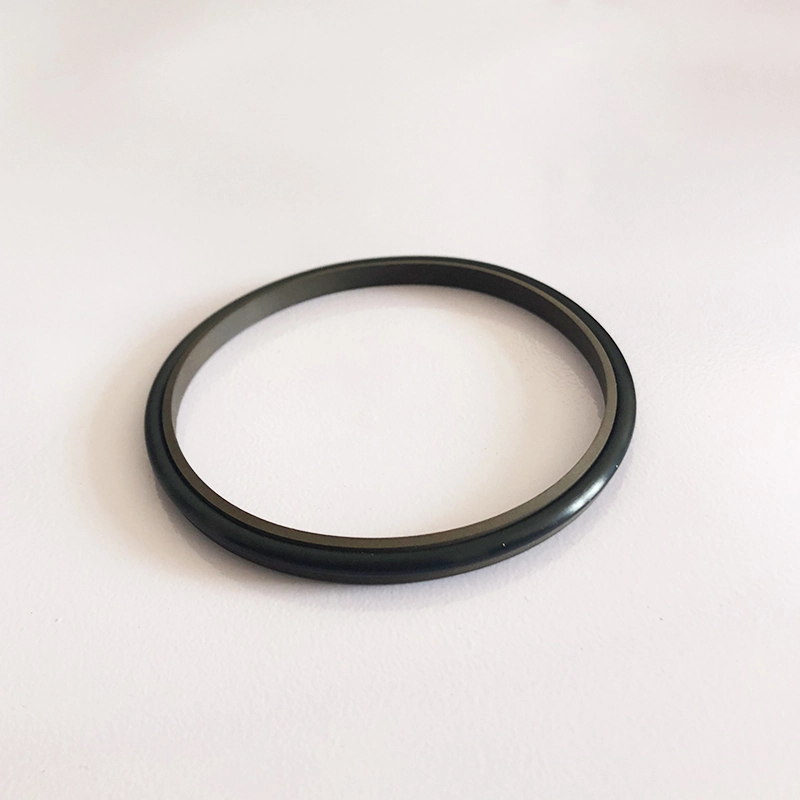

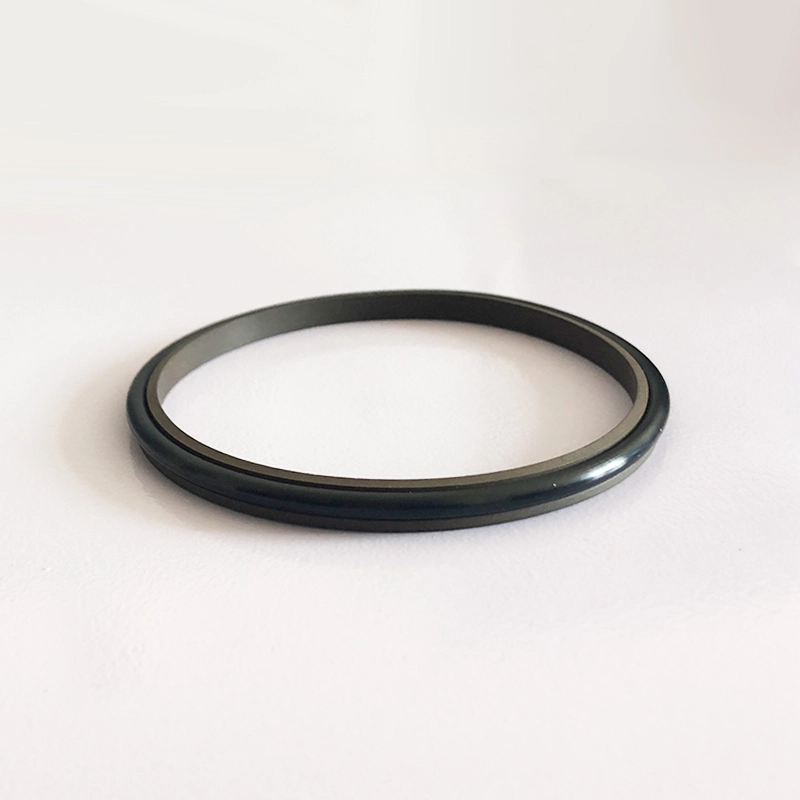

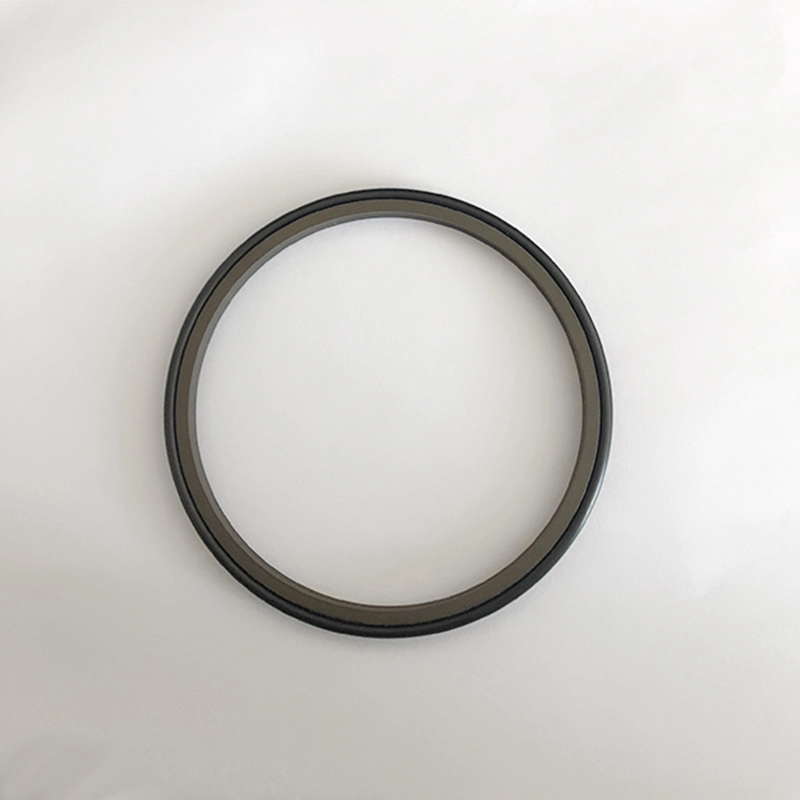

RCF01 og RCF02 er tovejs støvforseglinger sammensat af en dobbelt-lip støvstætningsring fyldt med anti-slid PTFE-materiale og en O-formet gummiring. O-ringen giver forbelastningskraft for at kompensere for slid på PTFE-ringen. RCF01 er velegnet til tunge lejligheder, såsom støvede eller kolde miljøer og højfrekvente frem- og tilbagegående bevægelse. Opdelte riller skal bruges til skaftdiametre mindre end 30 mm. RCF02 er velegnet til frem- og tilbagegående bevægelse, sving eller spiralmotion.

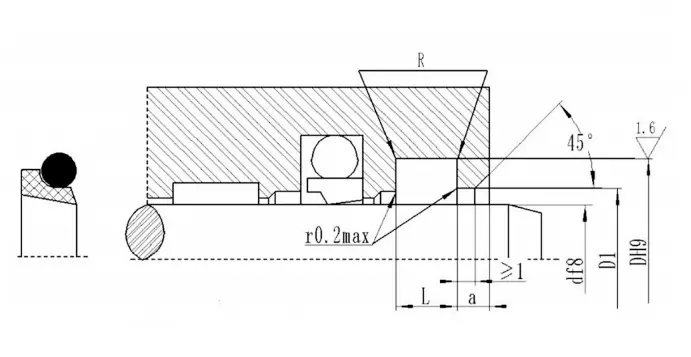

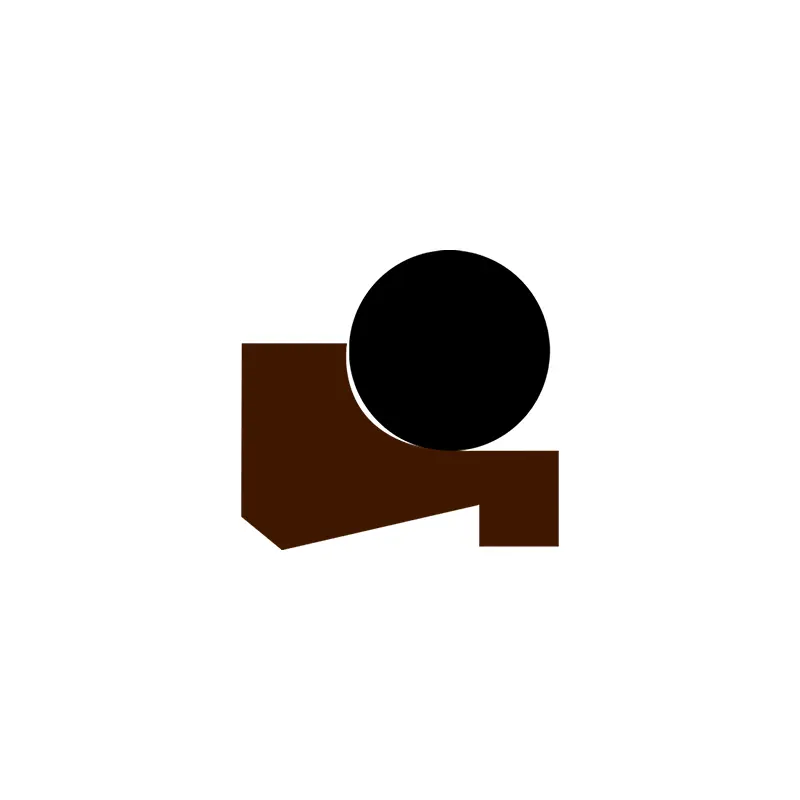

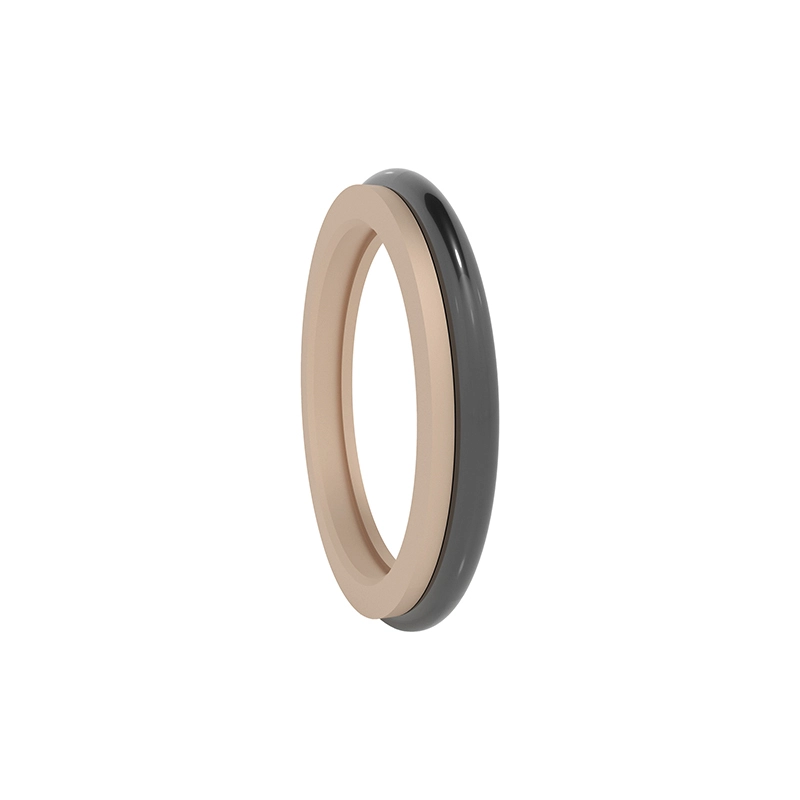

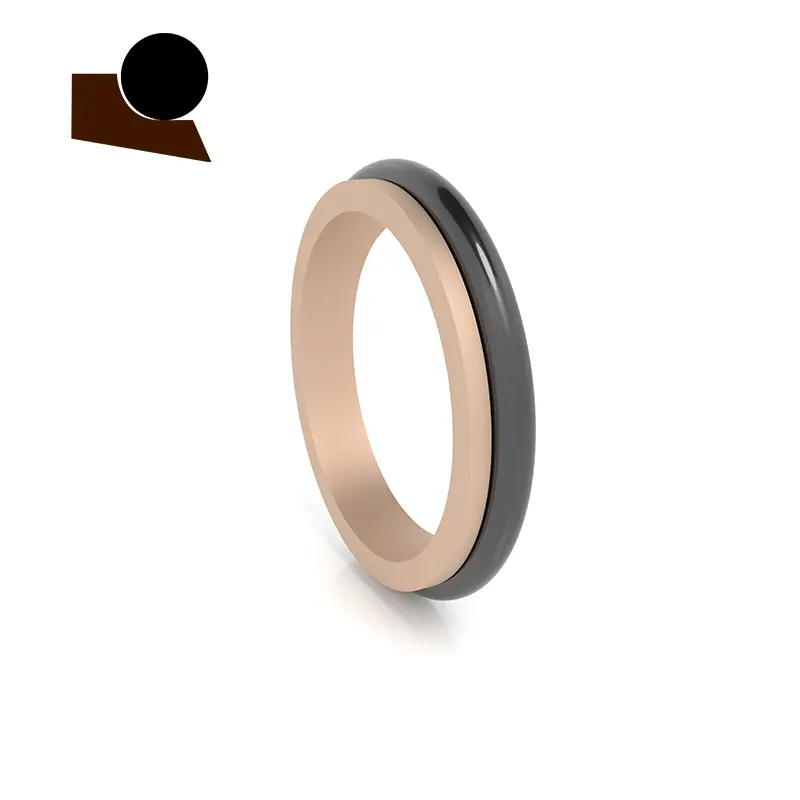

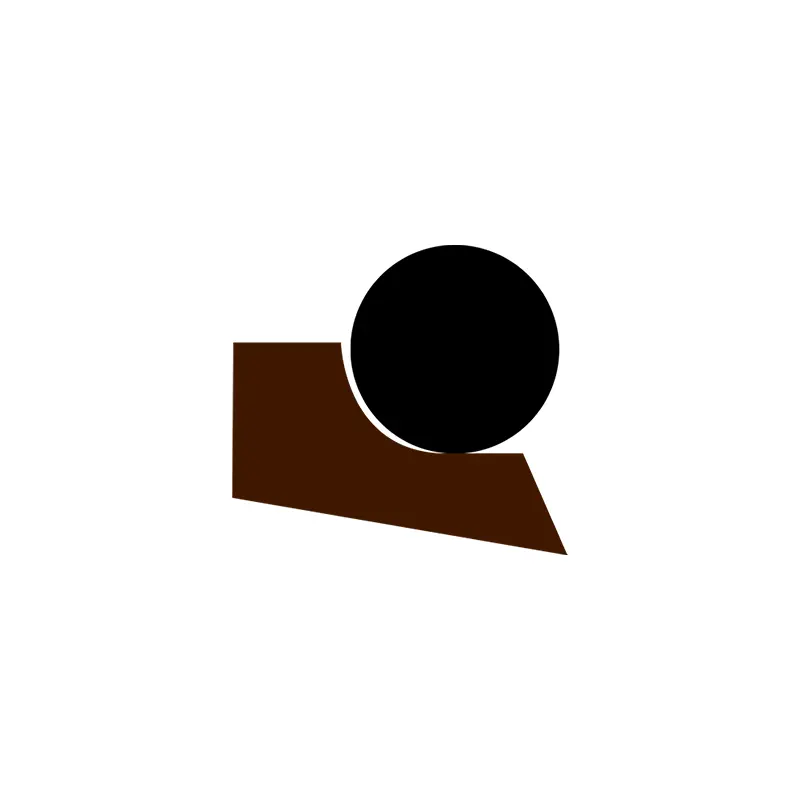

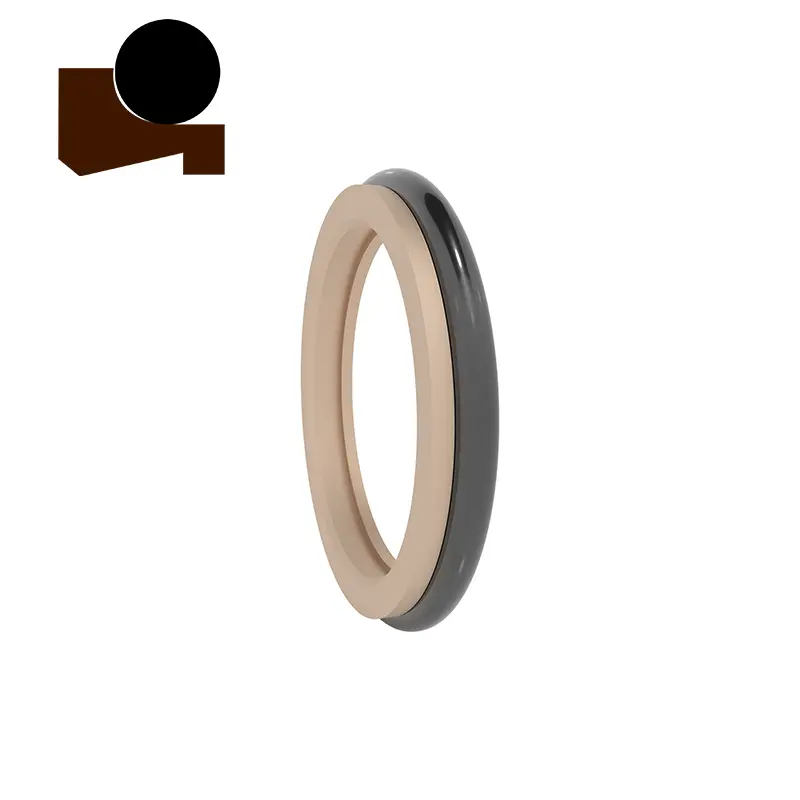

RCF03 er en envejs støvring sammensat af en enkelt-lip støvskraberring fyldt med PTFE-materiale og en O-formet gummiring. Dens funktion er at skrabe støv væk og forhindre systemet i at blive forurenet. Det er velegnet til frem- og tilbagegående bevægelse, svingende eller spiralmotionsforhold.

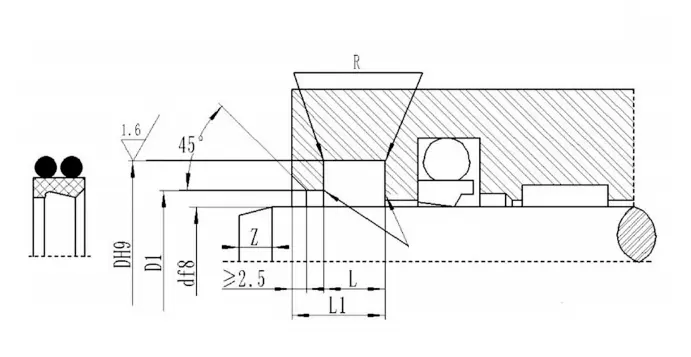

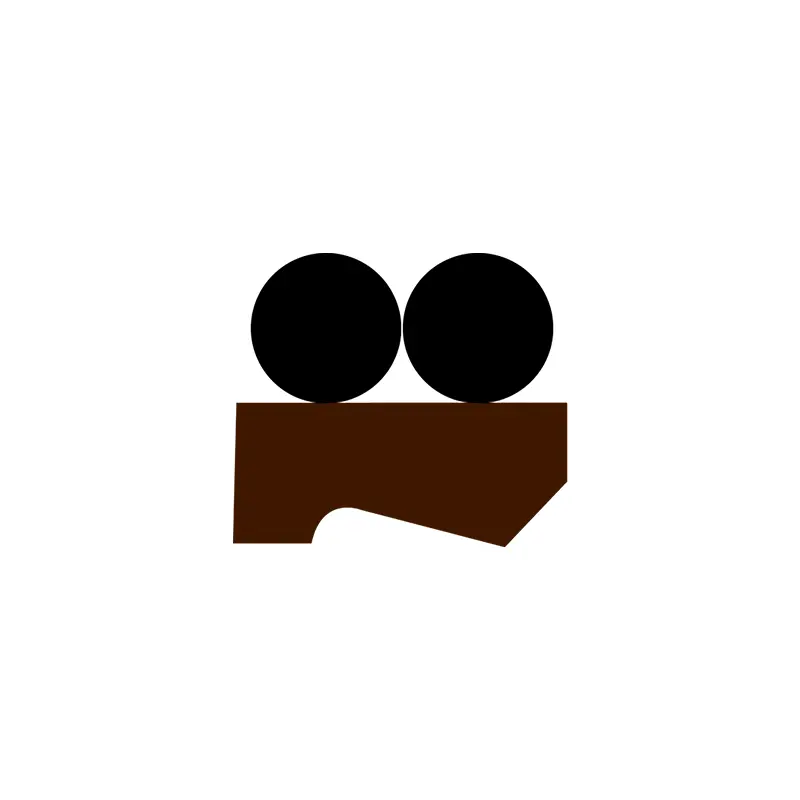

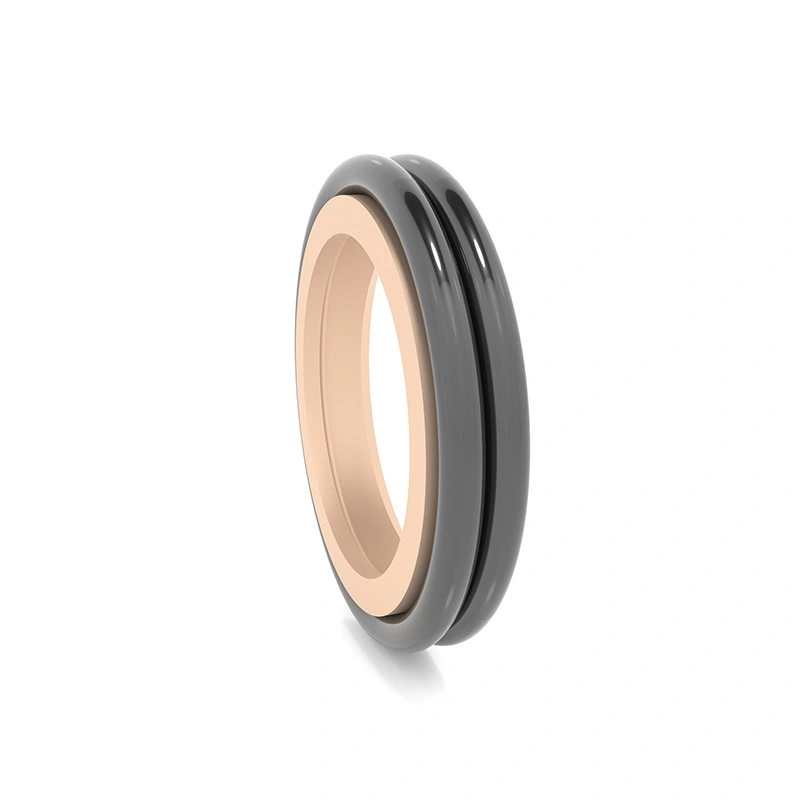

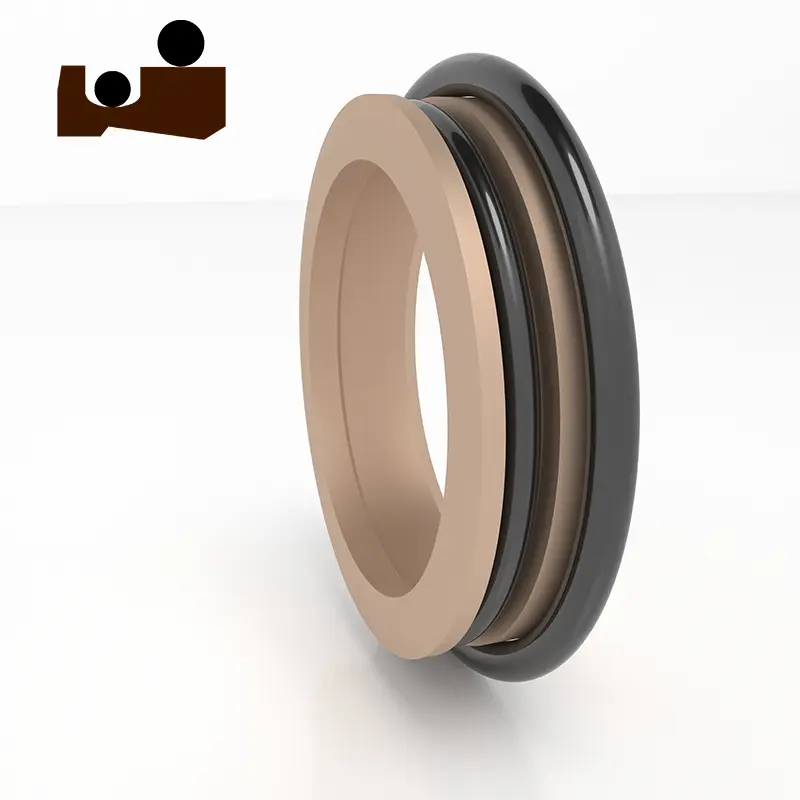

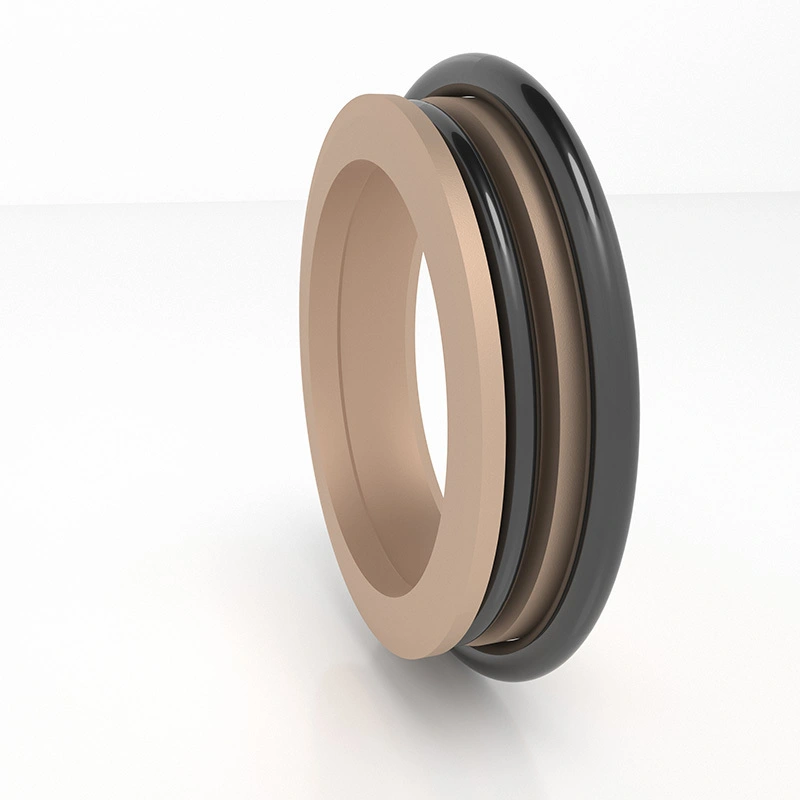

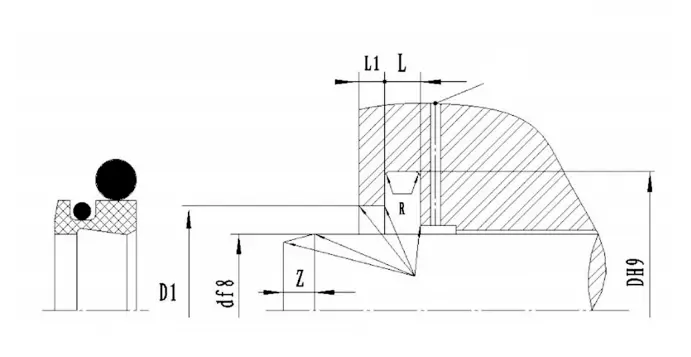

RCF04 og RCF05 er dobbelt-lip-støvringe sammensat af en speciel formet ring med en tætningslæbe og en støvtæt læbe og to O-ringe som forudindlæsningselementer, der bruges til at forbedre den samlede tætning. Det har egenskaberne ved lang levetid, lav friktion, ingen viskositet og høj pålidelighed. RCF04 bruges hovedsageligt i landbrugsmaskiner, hydrauliske presser, injektionsstøbemaskiner, hydrauliske kontrolsystemer, gaffeltrucks, rullende maskiner, kraner og indlæsning og losningsmaskineri. RCF05 bruges hovedsageligt i hydrauliske presser, injektionsstøbemaskiner, rullende maskiner, metallurgiske maskiner osv. Det er især velegnet til støvtæt tætninger af stempelstænger med stor diameter.

DHS-støvring er en dobbeltfunktionsstøvring, der har både god støvtæt effekt og visse tætningsoliefilmfunktion. Materialerne er højtydende polyurethan, nitrilgummi og fluororubber.

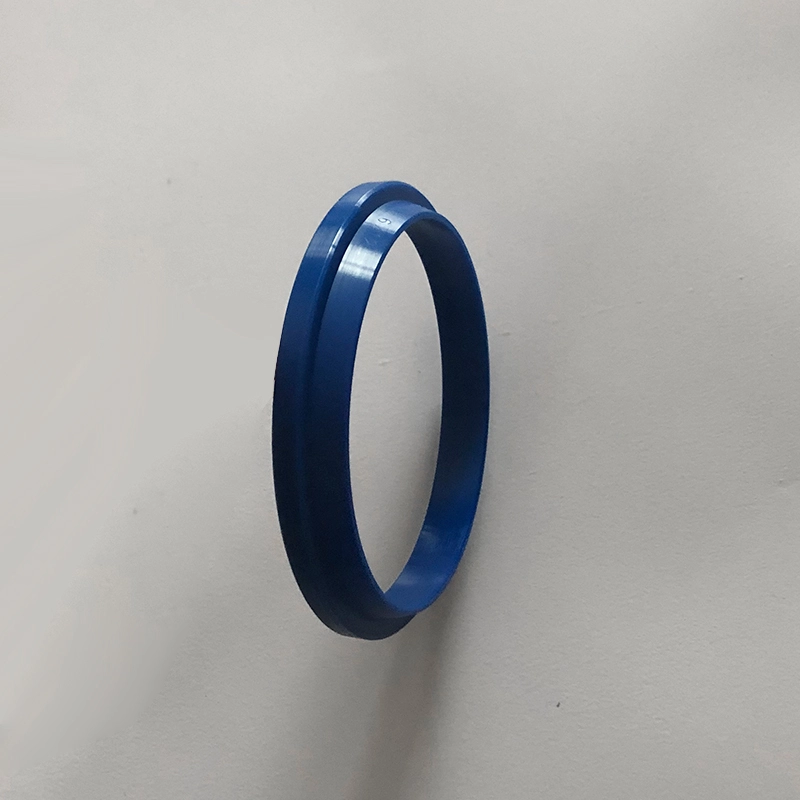

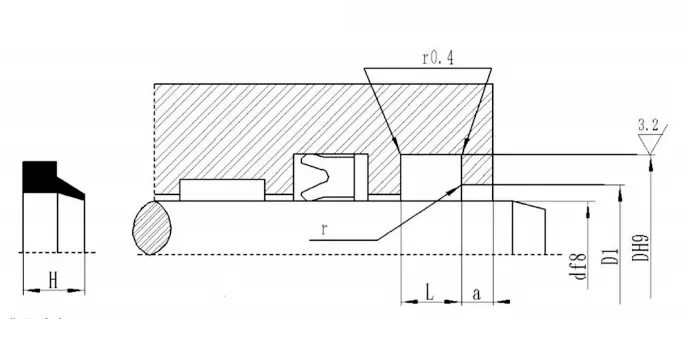

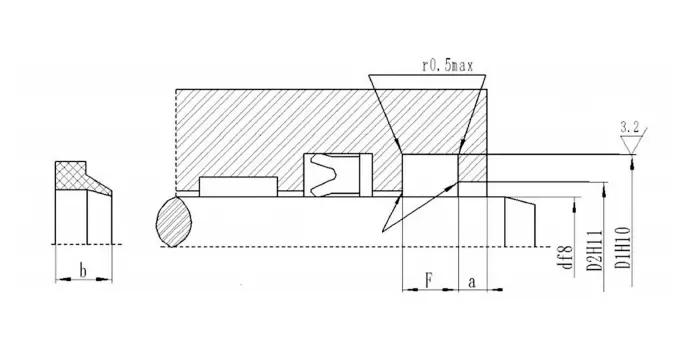

J-formede og JA-formede bruges til frem- og tilbagegående hydraulisk cylinderstemplestænger eller ventilstængler til at skrabe støv. Materialerne er polyurethan (TPU/CPU) og gummi. Rillerne og produktdimensioner og tolerancer overholder JB/T6657-93 og JB/T6656-93.

Støvring GSM bruges til at forhindre eksterne forurenende stoffer i at blande sig i det hydrauliske system og tætningssystem og kan returnere den hydrauliske olie til smøringssystemet uden at lække udefra, hvilket har effekten af ​​hjælpestætning. Materialerne er nitrilgummi, fluororubber og polyurethan.

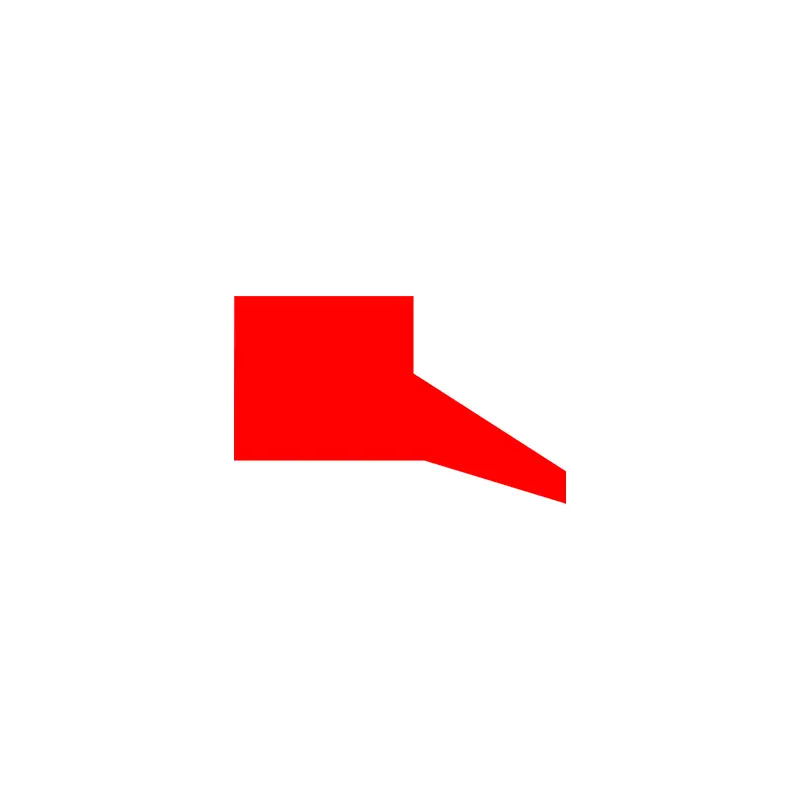

GP1- og GP6 -støvringe bruges til at forhindre forurenende stoffer i at blande sig i det hydrauliske system og tætningssystem. Materialet er nitrilgummi NBR, og fluororubber FKM er valgt ved høj temperatur. GP6 bruges hovedsageligt til støvtæt forsegling af stempelstænger med stor diameter.

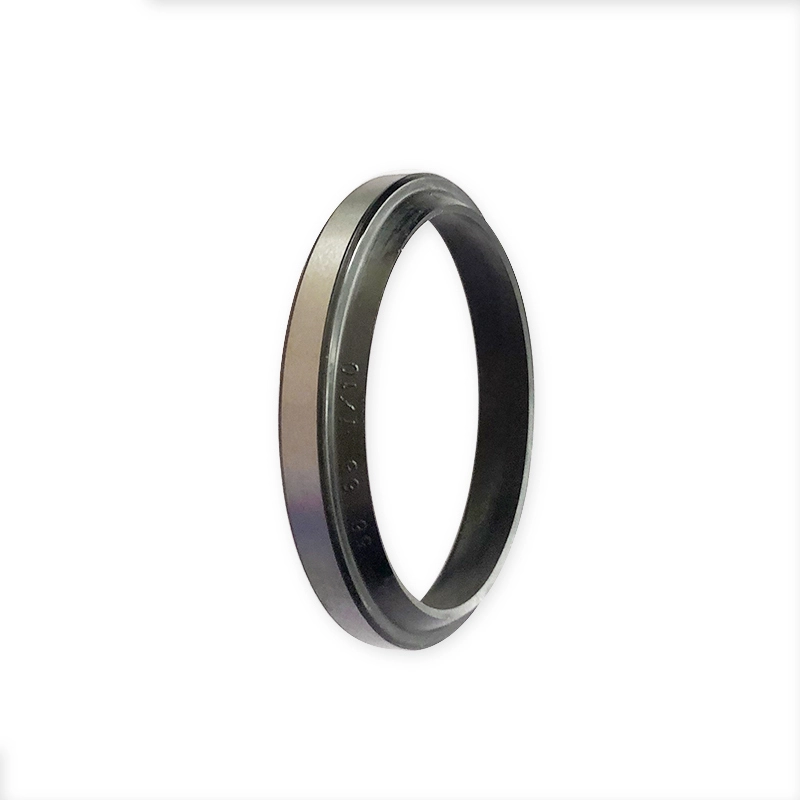

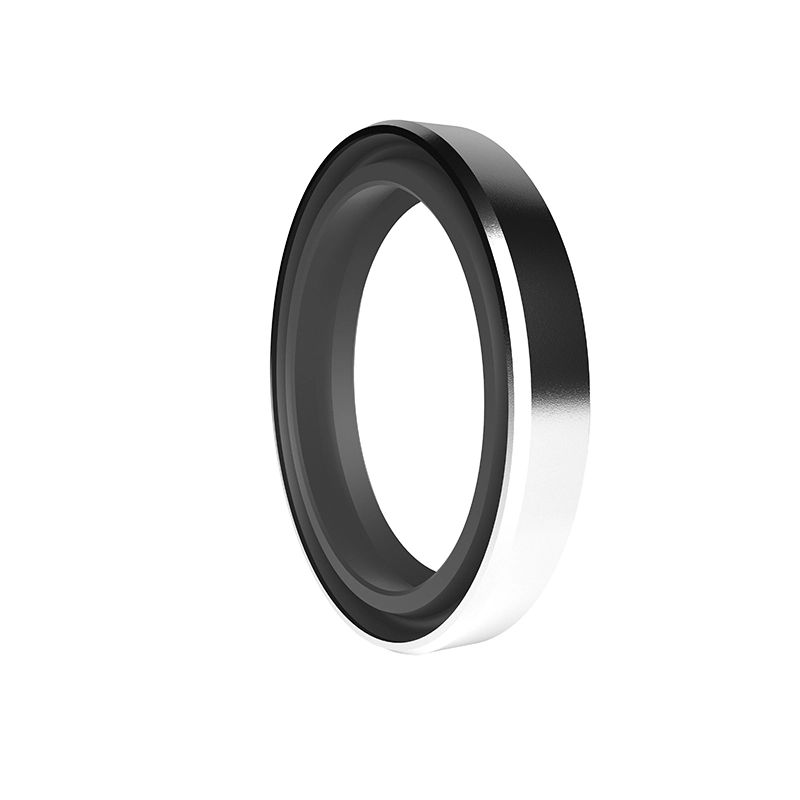

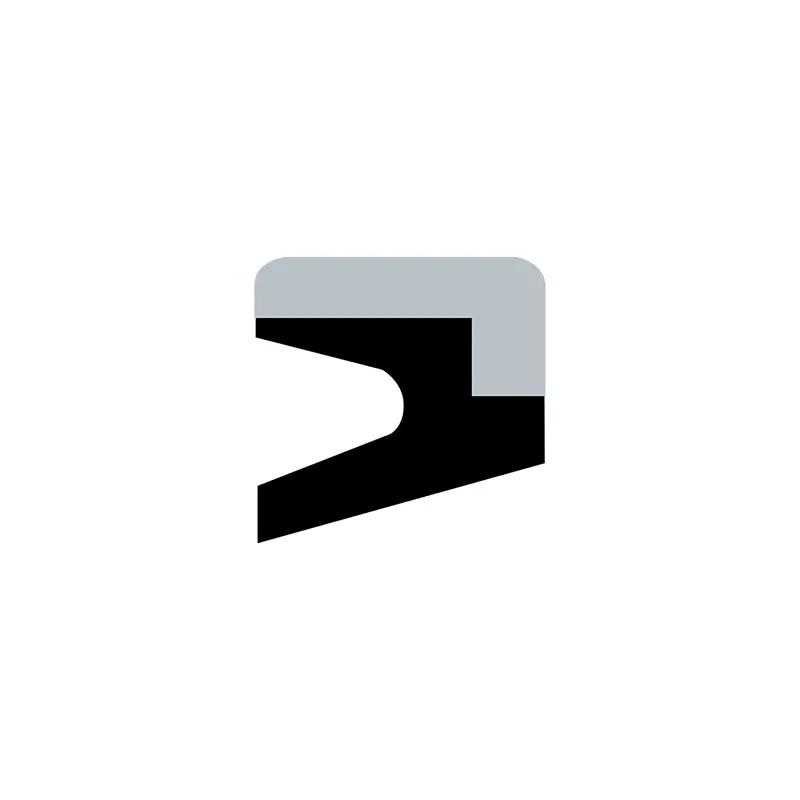

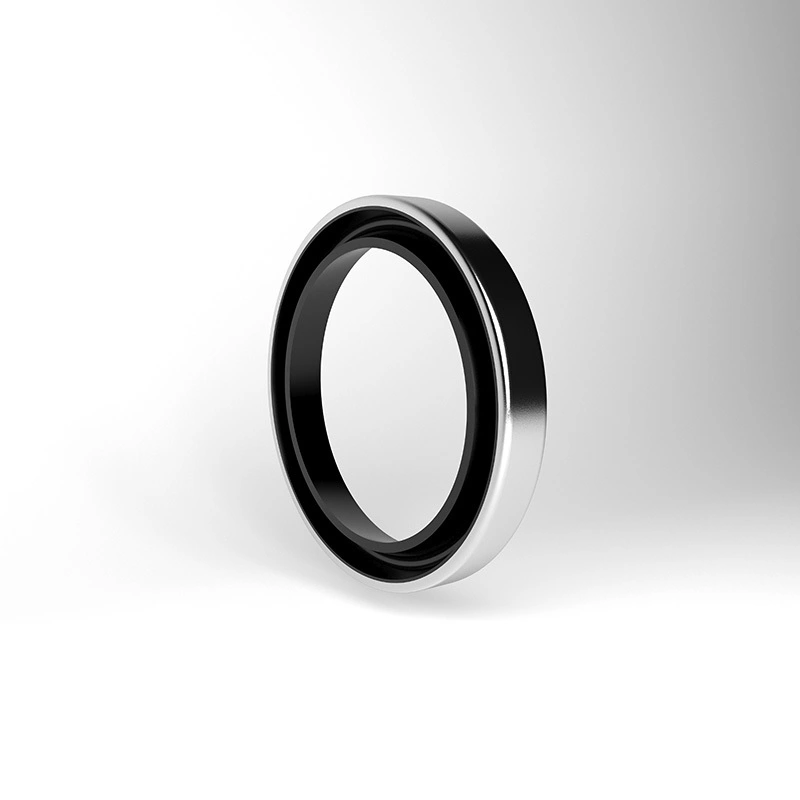

AF -type støvring bruges til at forhindre støv, snavs, sand og metalchips i at komme ind i den hydrauliske cylinder. Reducer risikoen for ridser forårsaget af eksterne forurenende stoffer indlejret i glidende elementer. Fremragende støvtæt effekt kan opnås gennem den specielle design af den støvtæt ringlæbe. Ringen har egenskaberne ved stærk slidstyrke, lille permanent deformation og modstand mod ekstern mekanisk påvirkning. Den støvtæt ring kan installeres fast i den passende placering af den aksiale åbne rille ved hjælp af interferenspasningen mellem den ydre diameter af tætningsrillen og metallet. Passformen er flush, så læben er meget beskyttende mod skader forårsaget af eksterne grunde. Fra et teknisk perspektiv er den støvtæt af AF -typen en passende cylinderhovedforseglingsenhed.

Produktfunktioner og applikationer:

Bestillingseksempel:

Bestil model RCF01-80-PTFE3-R01

RCF01-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE R01-matchende gummimaterialekode

Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02

Bestil model RCF02-80-PTFE3-R01

RCF02-Model 80-Shaft Diameter PTFE3-universal modificeret PTFE R01-matchende gummimaterialekode

Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02

Bestil model RCF03-80-PTFE3-R01

RCF03-Model 80-Shaft Diameter PTFE3-universal modificeret PTFE R01-matchende gummimaterialekode

Nitrilgummi (NBR)-R01 Fluororubber (FKM) -R02

Bestil model RCF04-80-PTFE3-R01

RCF04-Model 80-Shaft Diameter PTFE3-universal modificeret PTFE R01-matchende gummimaterialekode

Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02

Bestil model RCF05-80-PTFE3-R01

RCF05-Model 80-Shaft Diameter PTFE3-General Modificeret PTFE RO1-matchende gummimaterialekode

Nitrilgummi (NBR) -R01 Fluororubber (FKM) -R02

Bestillingsmodel: DHS-130*143*8/9,5-R01 D*D1*G/H

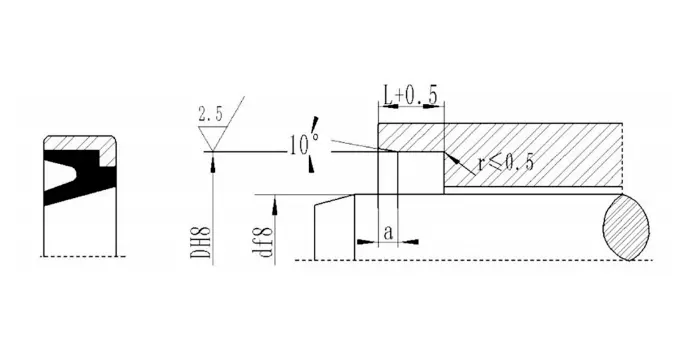

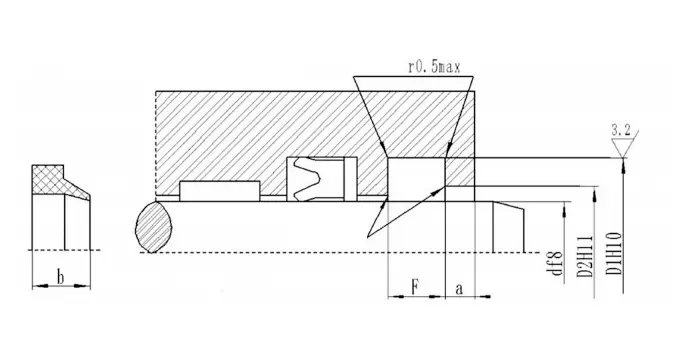

J-type støvforsegling

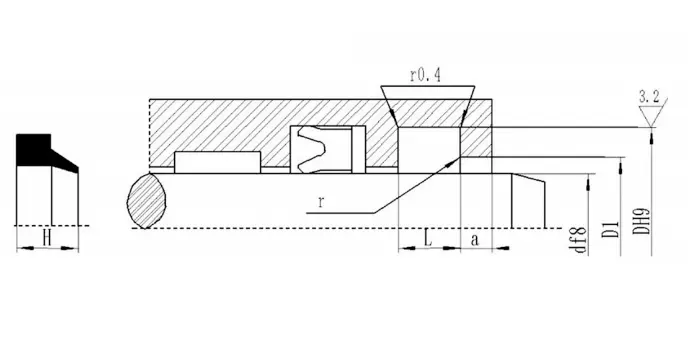

JA -type støvforsegling

GSM

Støvforseglingen GSM er markeret med ordrenummeret, eksempel: GSM4048 40-hånds diameter D 48-rille bunddiameter D

GP1

Markering Eksempel: GP1-70*82*4/8 Model-D*D*L/H

GP6

Markeringsmetode: GP6-70*80,6*5,3/7 Model-D*D*L/H

AF

DKB

Specifikationer
