Hydrauliske tætninger til stempler og stempelstænger er et samlet navn for en klasse af hydrauliske tætninger, men faktisk har vi opdelt mange forskellige modeller, og egenskaberne og fokuset for forskellige modeller vil også være anderledes. Som professionel producent er vi meget glade for at introducere dig. Selvfølgelig, hvis du har andre tilpassede behov, kan du også kontakte os for en dybere forståelse.

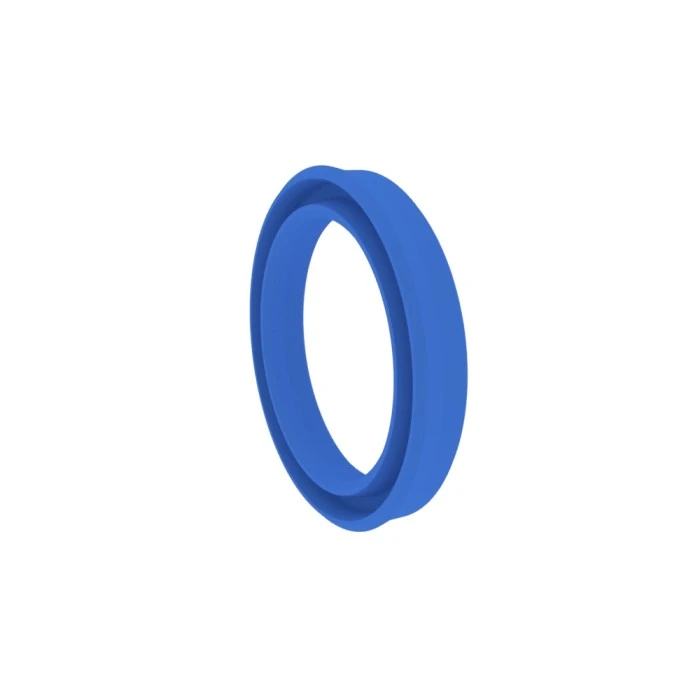

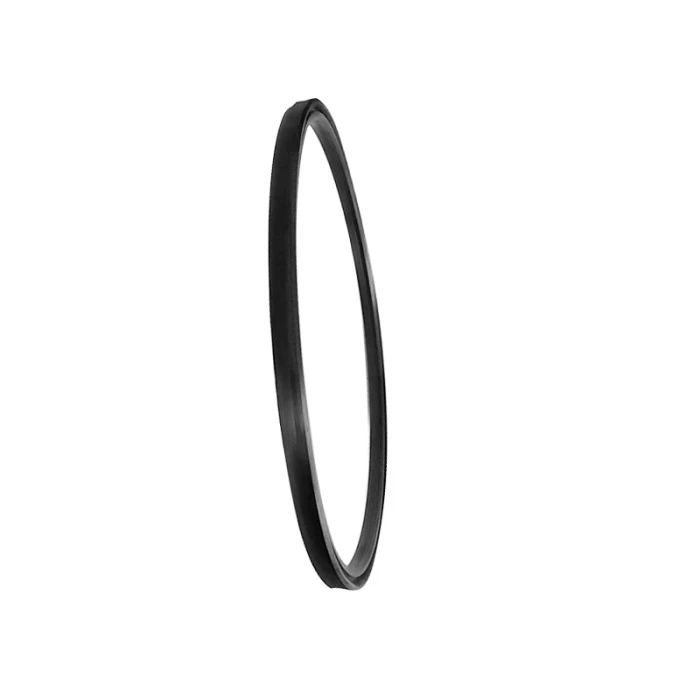

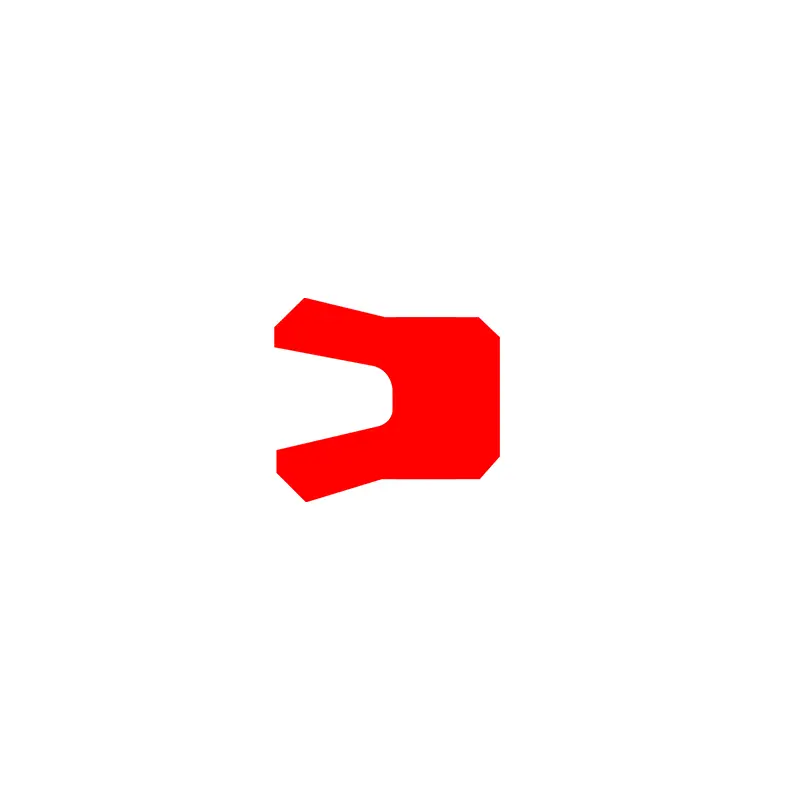

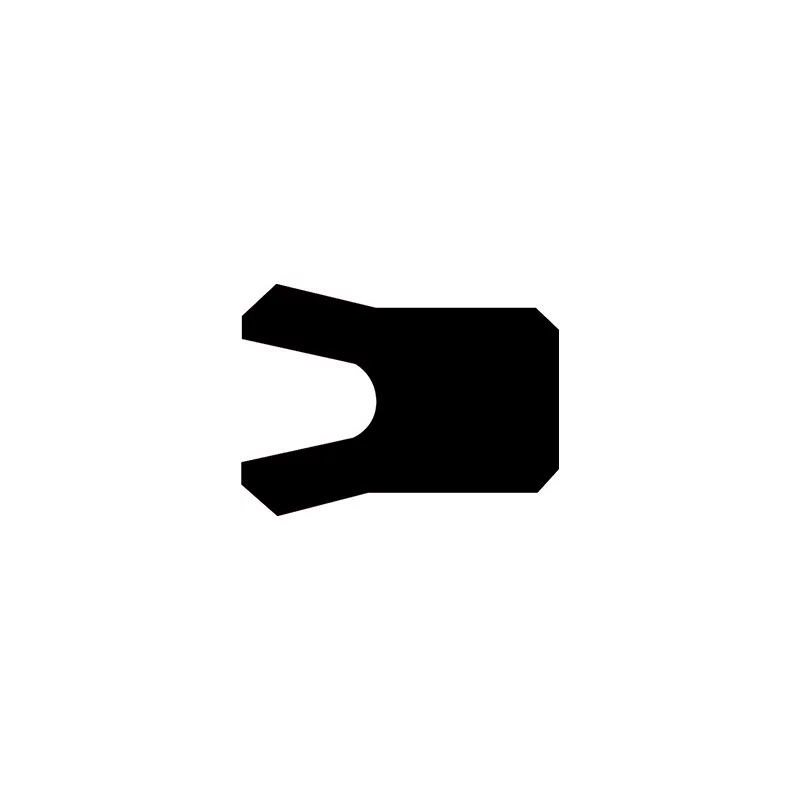

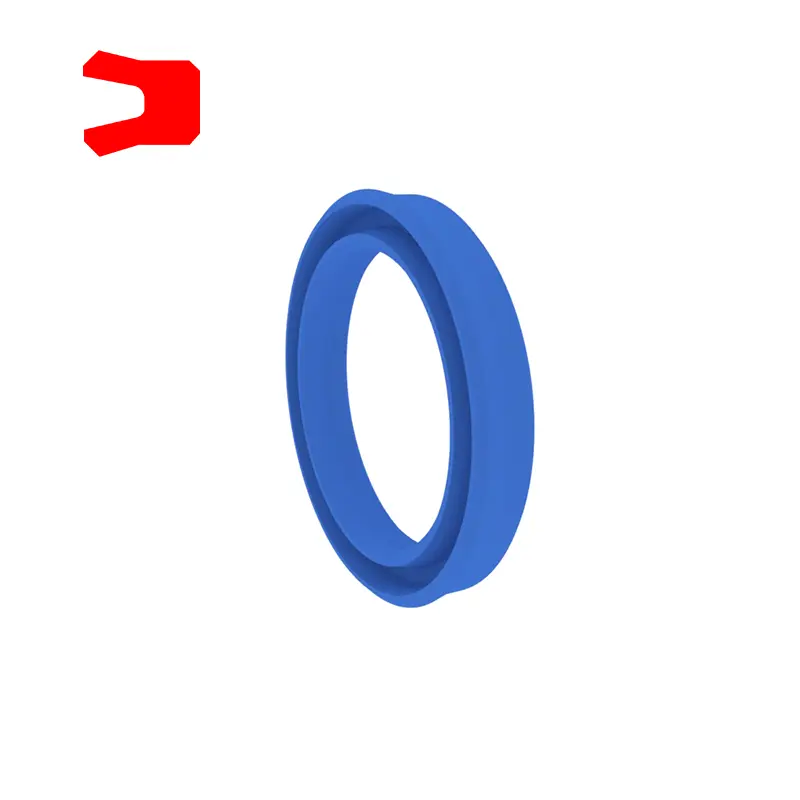

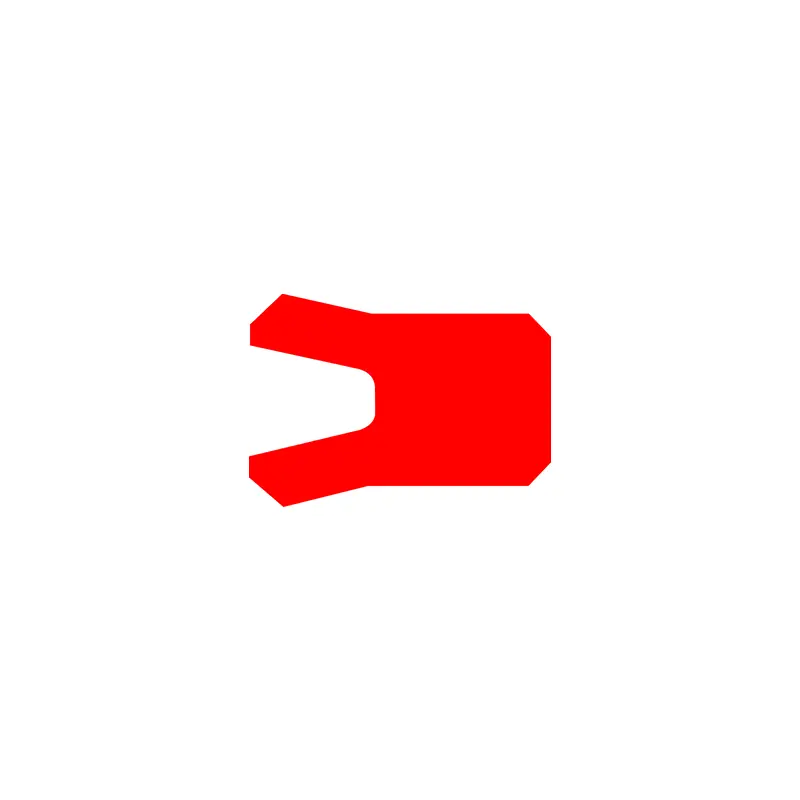

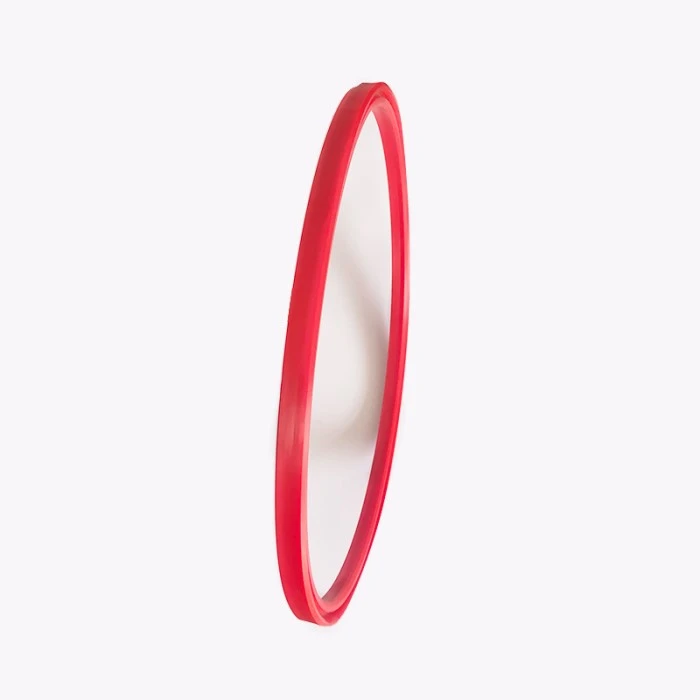

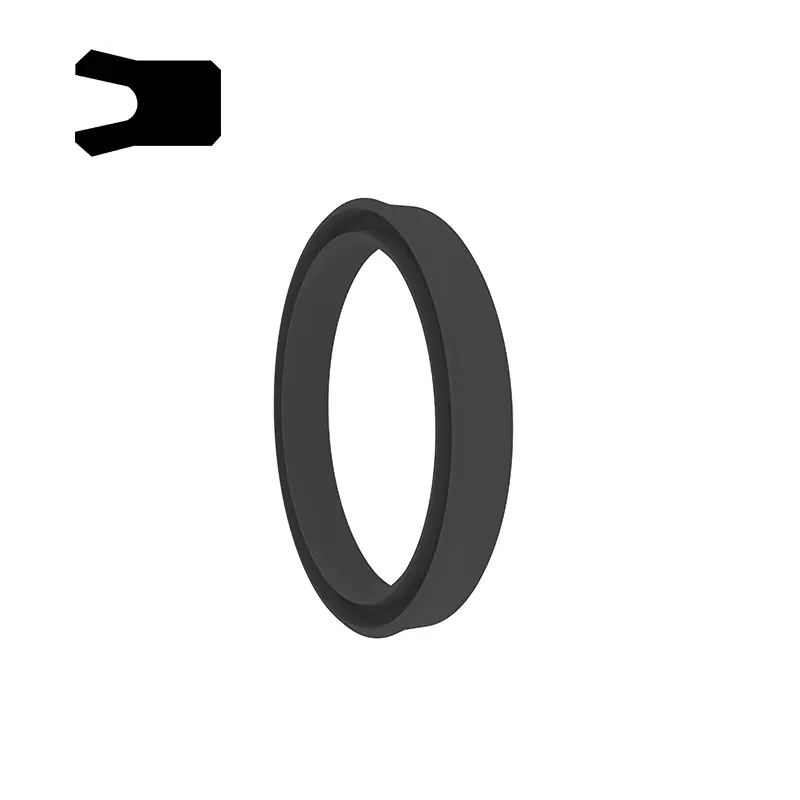

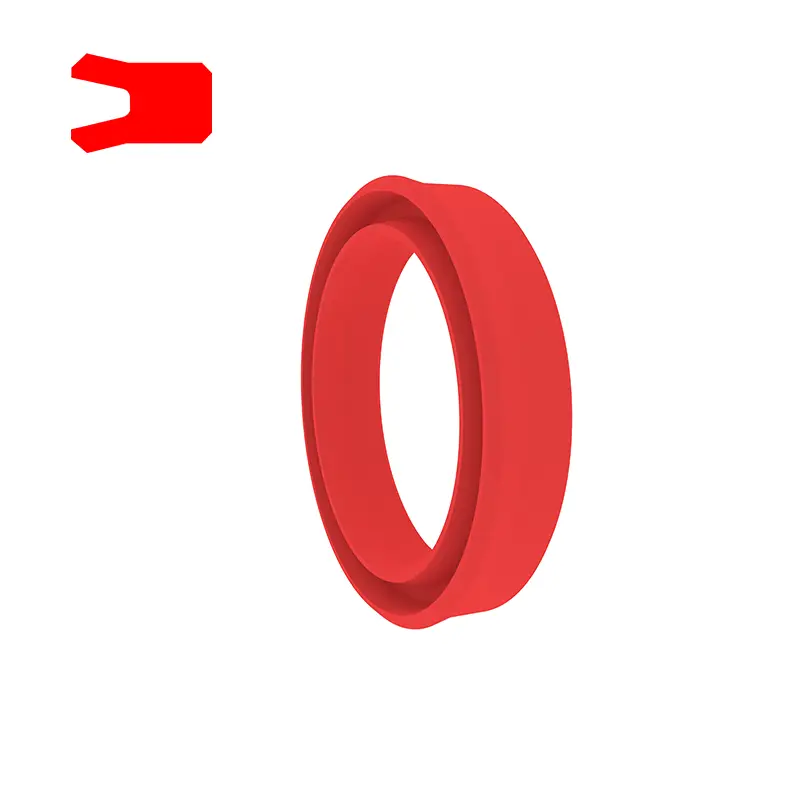

U-type tætning er et symmetrisk tætning, der er specielt brugt på stempler eller stempelstænger, brugt i vandremaskiner, let industrielle maskiner, landbrugsmaskiner, kraner, biler, skovbrugsmaskineri, minedriftmaskiner osv.

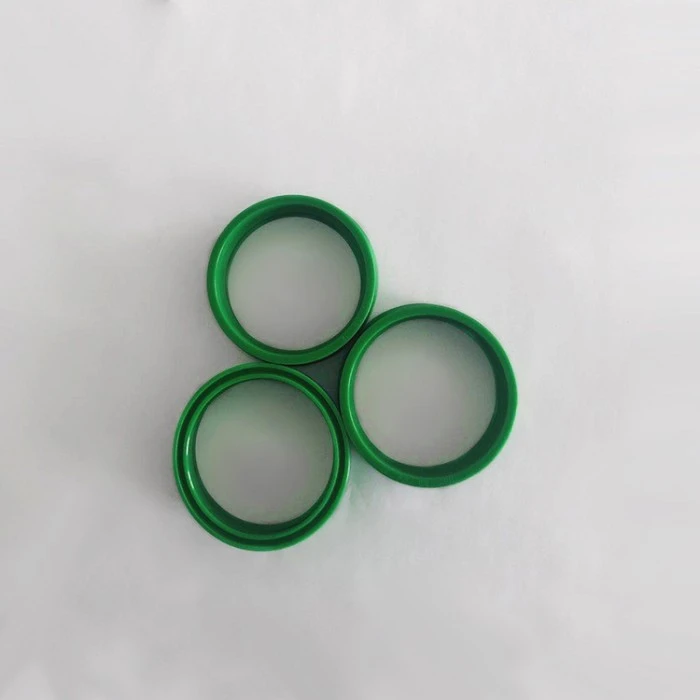

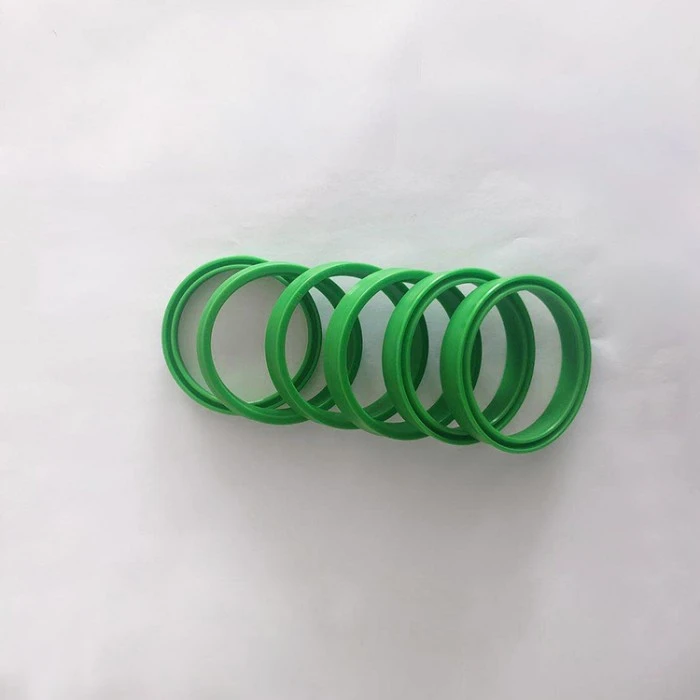

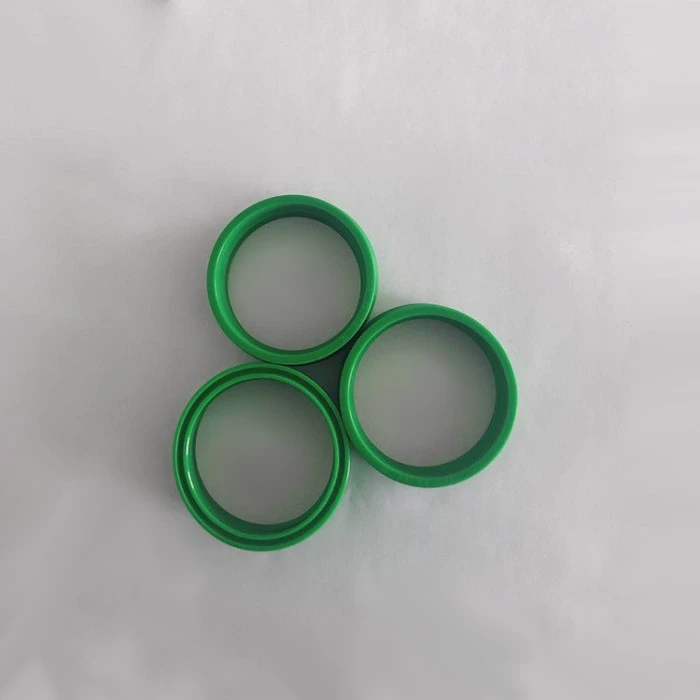

UHS-type tætning er en symmetrisk tætning til både huller og aksler med et mindre tværsnit, der kan installeres i den integrerede rille. En tilbageholdelsesring kræves ved roden, når den bruges under 16 ~ 32MPa.

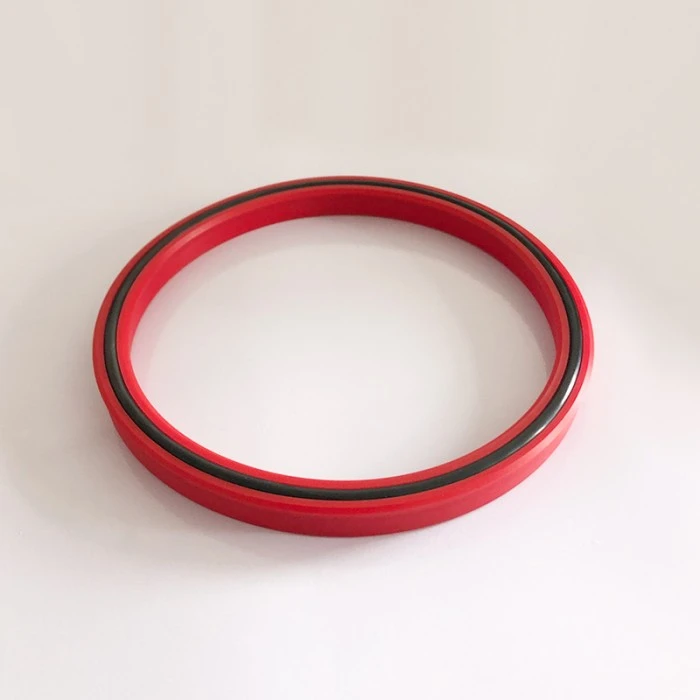

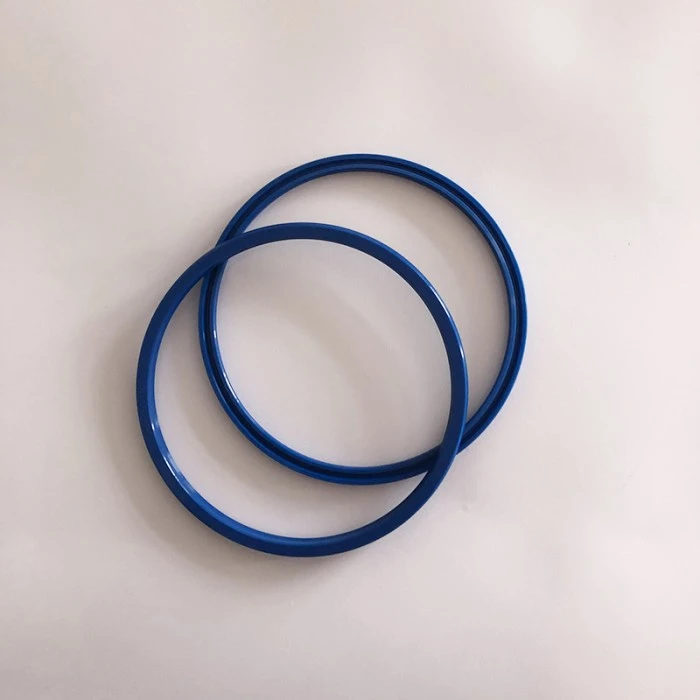

RCBKY-type tætning er en symmetrisk tætning til både huller og aksler med god dynamisk og statisk tætningsydelse. Det bruges hovedsageligt til forsegling af stor diameter, og materialet er nitrilgummi (NBR).

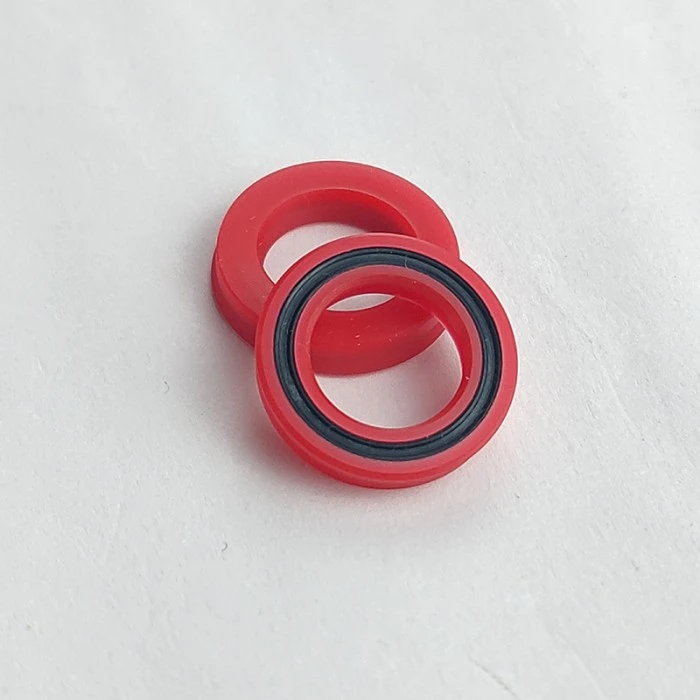

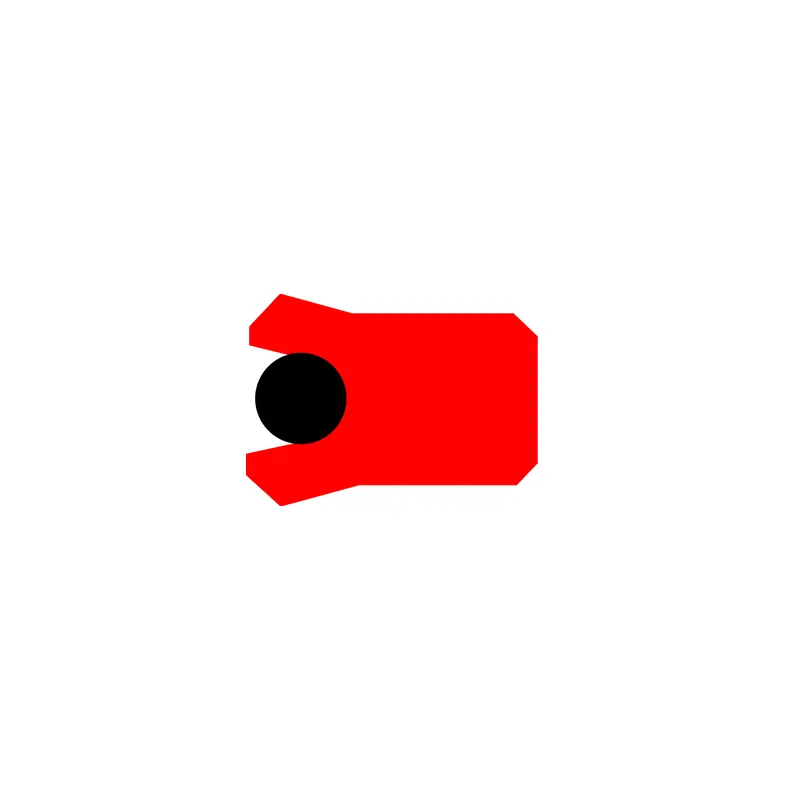

BA-type tætning er en symmetrisk tætning til både huller og aksler, hovedsageligt brugt til at forsegle stempler, stempelstænger, smedemaskiner og hydraulisk udstyr til gåudstyr. Funktioner:
1. ufølsomme over for vibrationsbelastninger og trykspidser
2. god anti-ekspusionsevne
3.. Bedre forsegling under ingen belastning og lav temperatur
Velegnet til barske arbejdsforhold

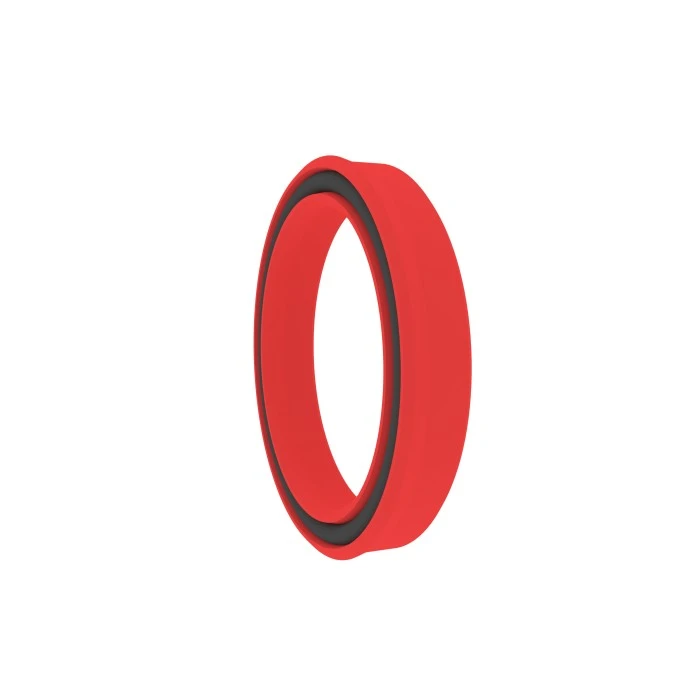

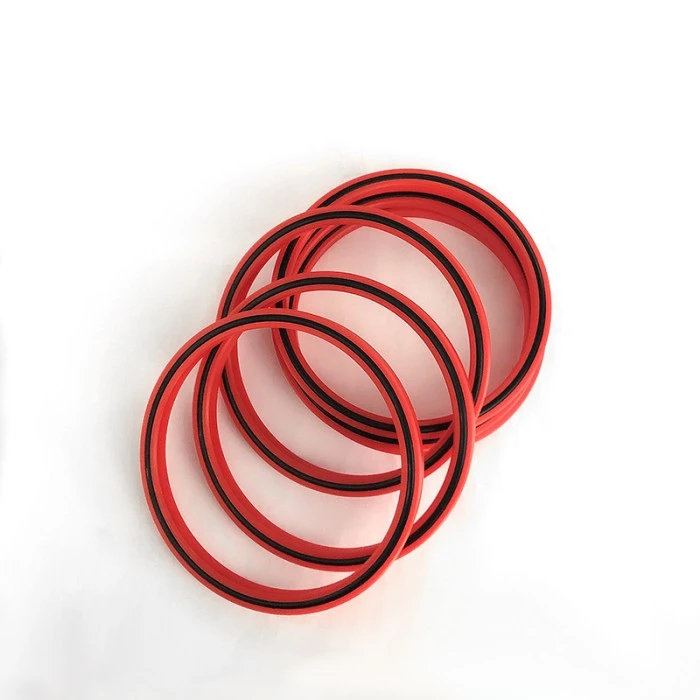

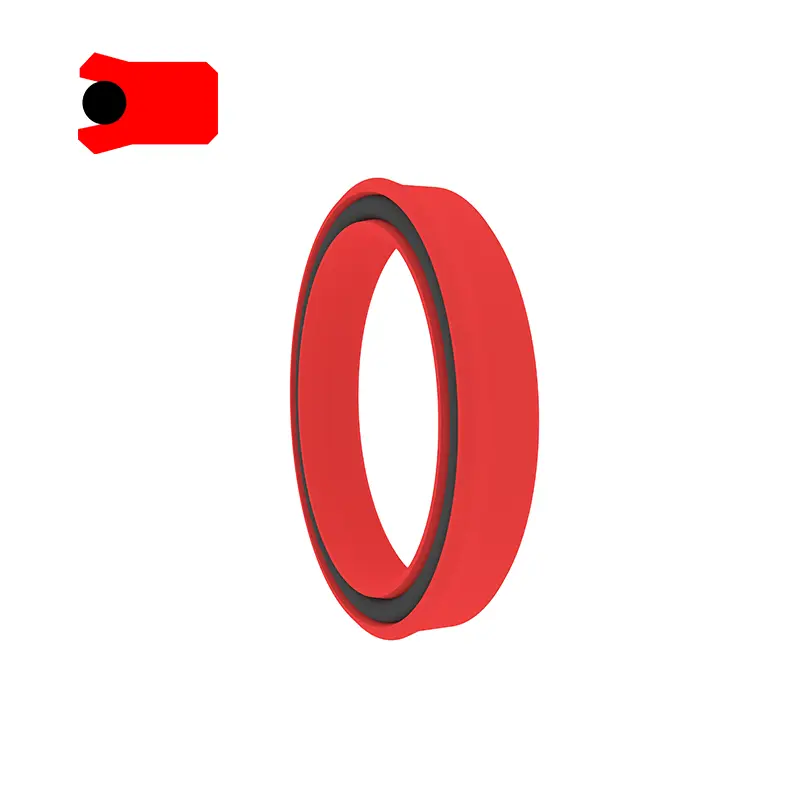

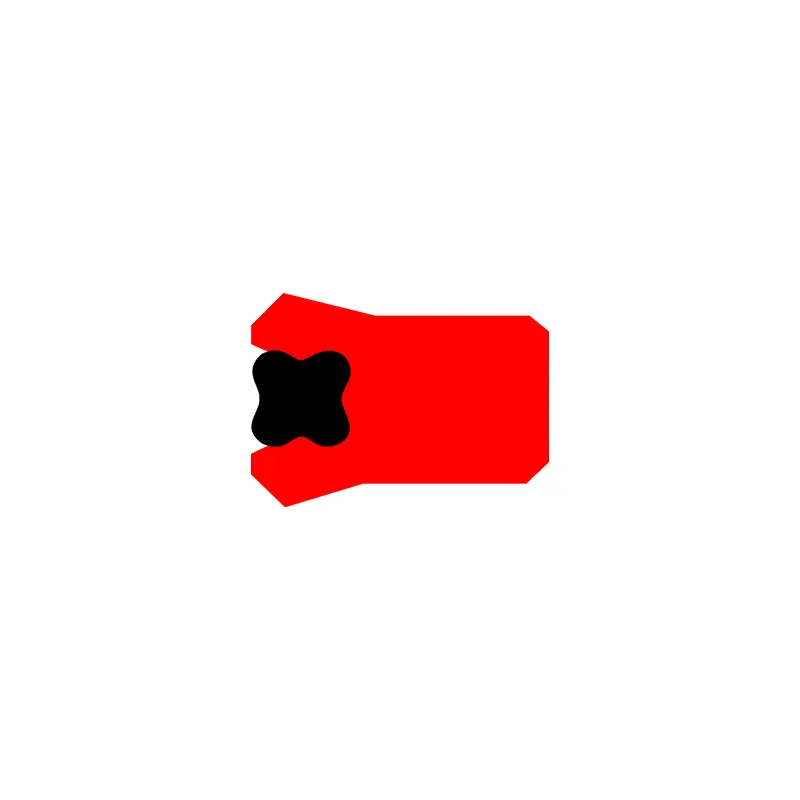

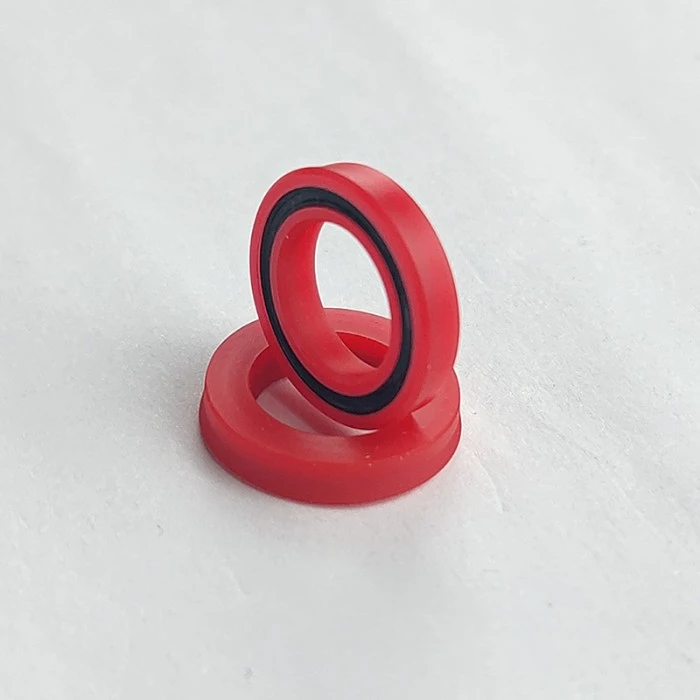

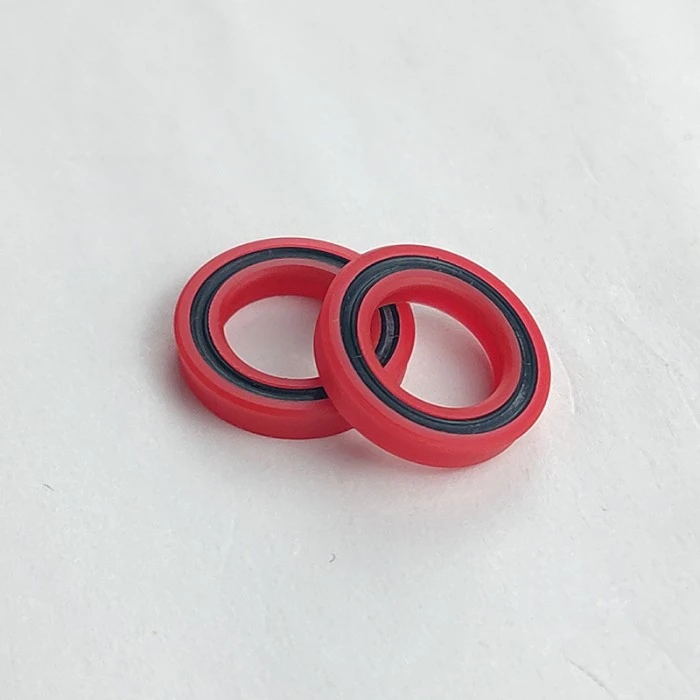

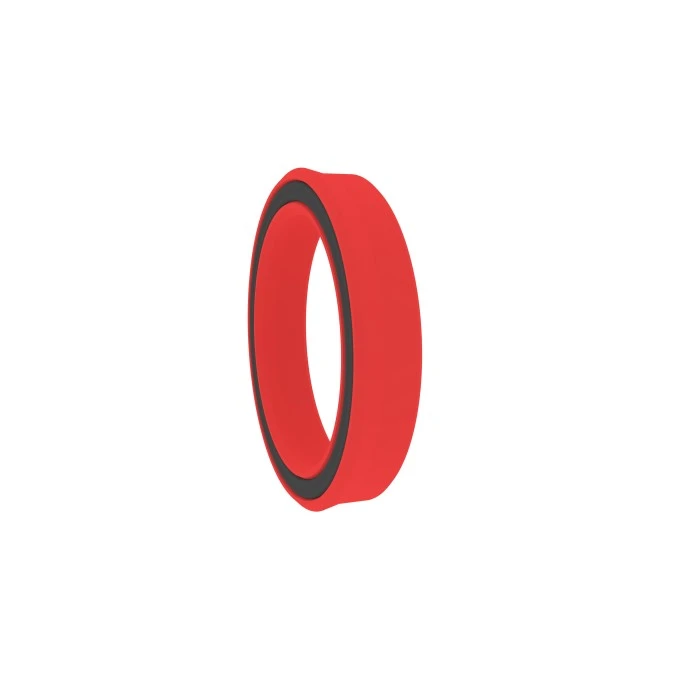

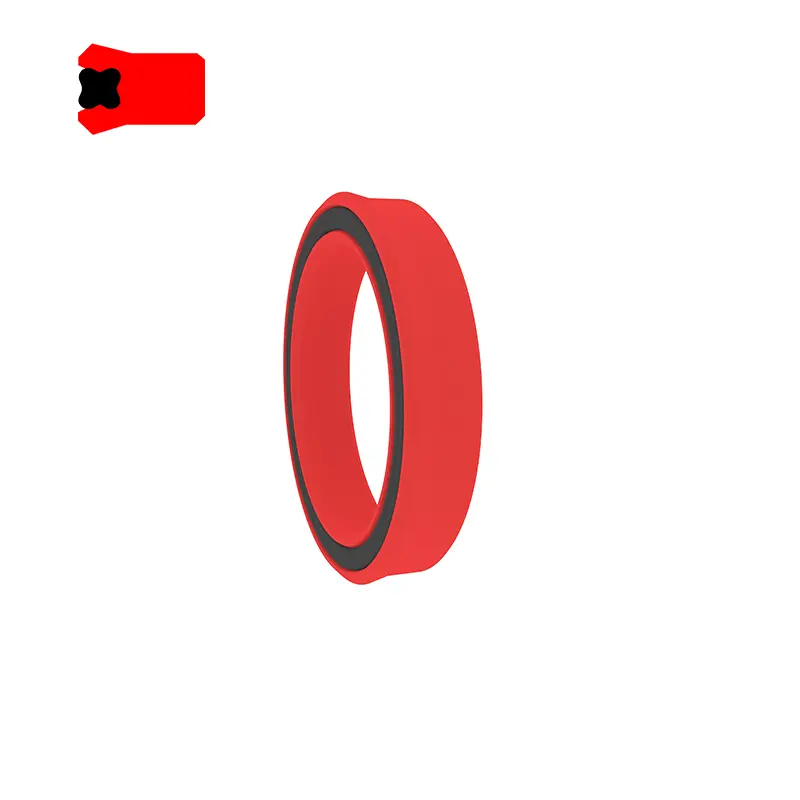

VAD -segl er en symmetrisk tætning for både hul og skaft. Det er resultatet af videreudvikling af læbeforsegling. Stjernerringen spiller en radial kraftrolle og kompenserer for slid på tætningslæben. Systemtrykket overføres til tætningslæben gennem den komprimerede og deformerede stjernering, så den høje og lavtryksforseglingsydelse er fremragende. Det bruges hovedsageligt til forsegling af søjler, stempelstænger, smedemaskiner og hydraulisk udstyr til gåudstyr. Materialet er: polyurethan -materiale (PU) + nitrilgummi (NBR), funktioner:
1. ufølsom over for vibrationsbelastning og trykstop
2. god anti-ekspusionsevne
3.. Bedre forsegling under ingen belastning og lav temperatur
4.. Velegnet til barske arbejdsvilkår
5. Langt liv.

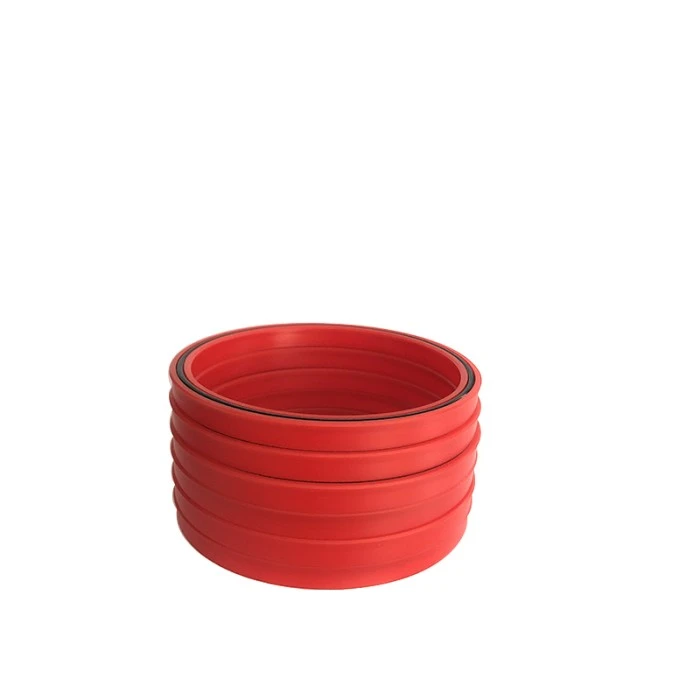

KI-A-type tætning er en symmetrisk tætning til både hul og skaft, hovedsageligt brugt i ingeniørmaskiner, industrikøretøjer, dumpbiler, landbrugsmaskiner, kraner, injektionsstøbemaskiner, teleskopiske cylindre, styring af hydrauliske cylindere osv. Materialet er polyurethan (PU), funktioner: Funktioner:
1. Fremragende dynamisk og statisk tætningsydelse
2. Kompakt struktur, Groove Ground tillader højere overfladefremhed
3. design til begrænset radial dimension mellem hulrum
Produktfunktioner og applikationer:
Valg af materiale:
Og
Standardmateriale: Polyurethan Materiale PU Andre valgfrie materialer: Nitrilgummi R01, Fluororubber R02 (Kontakt vores firma)
Uhs
Standardmateriale: nitrilgummi R01 Andre valgfrie materialer: Polyurethan -materiale PU, fluororubber R02
Ba
Polyurethan materiale PU + nitrilgummi R01
Bestillingseksempel:
Bestillingseksempel: Hulakslen Universal Seal Un50 × 65 × 10pu (DXDXH) + materialekode
Bestillingseksempel: Hulskaft Universal SEAL UHS50 × 60X6 R01 (DXD × H) + Materialekode
RCBKY
Ba
Bestillingseksempel: BA50 × 60 × 10 (D × D × H)
HVAD
TO-A

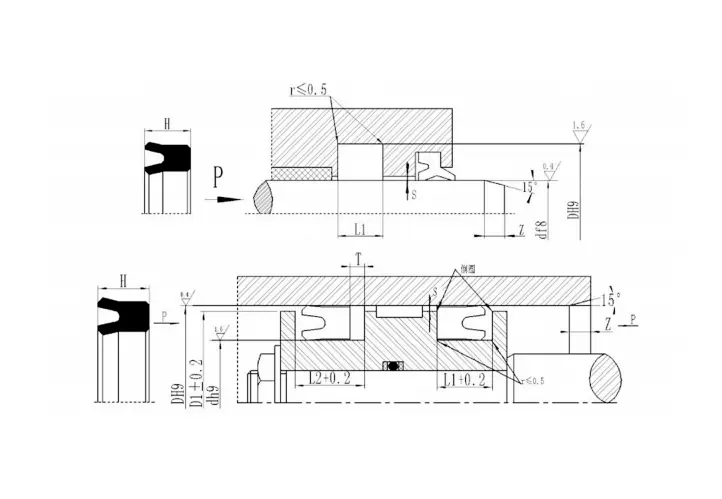

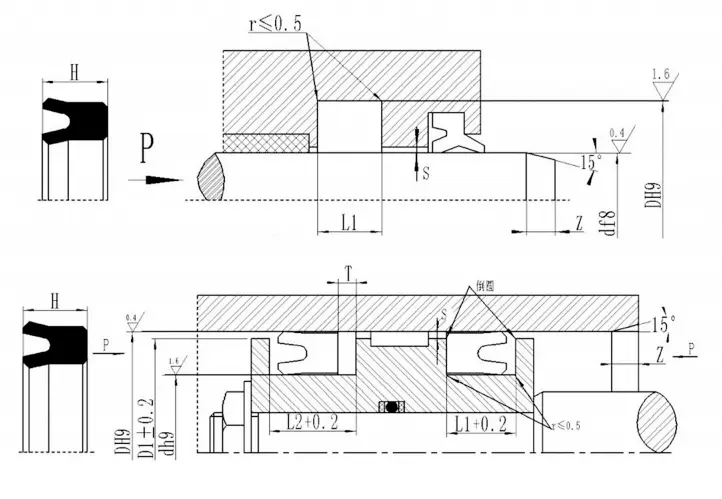

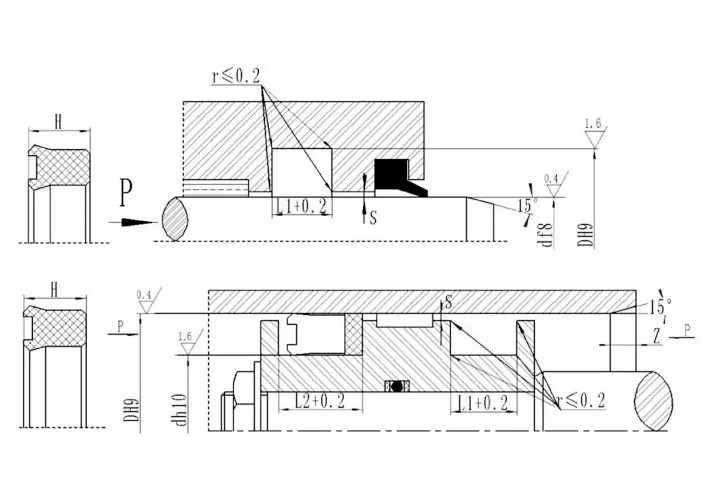

Specifikationer og dimensioner:

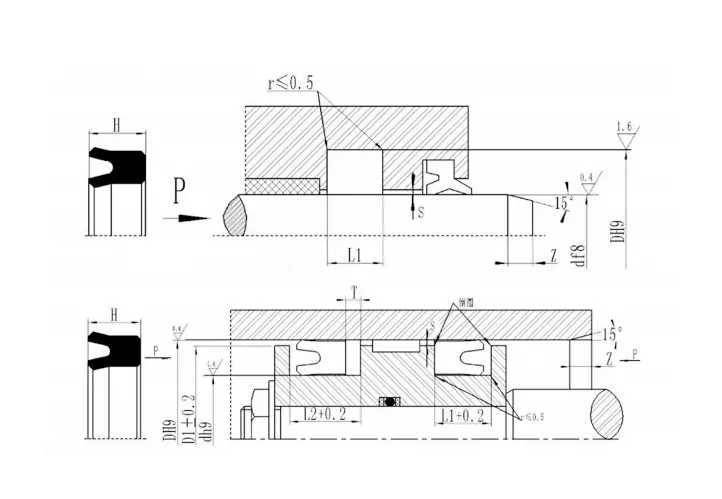

Uhs| Specifikationer og rilledimensioner | ||||||||||||||
| Produktnummer | d | D | H | L1 | L2 | T |
|
Produktnummer | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| Uhs-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| Uhs-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| Uhs-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| Uhs-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| Uhs-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35,5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| Standardstørrelse Tabel Bestillingseksempel: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| Produktnummer | D | d | H | FRA | L1 | L2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| Standardstørrelsestabel | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| Standardstørrelse Tabel Bestillingseksempel: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| Bemærk: Drejede sæler er ikke begrænset af denne tabel og kan leveres i enhver størrelse. | ||||||||||||||||||
| Specifikationer Bestillingseksempel: Ki-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
