Hydrauliske sæler til stempelhuller

Hydrauliske tætninger til stempelhuller, i vores fabriks- og F & U -center, er der underdelt underdelt modeller og typer, hver med sine egne egenskaber, men vi har opnået streng kvalitetskontrol.

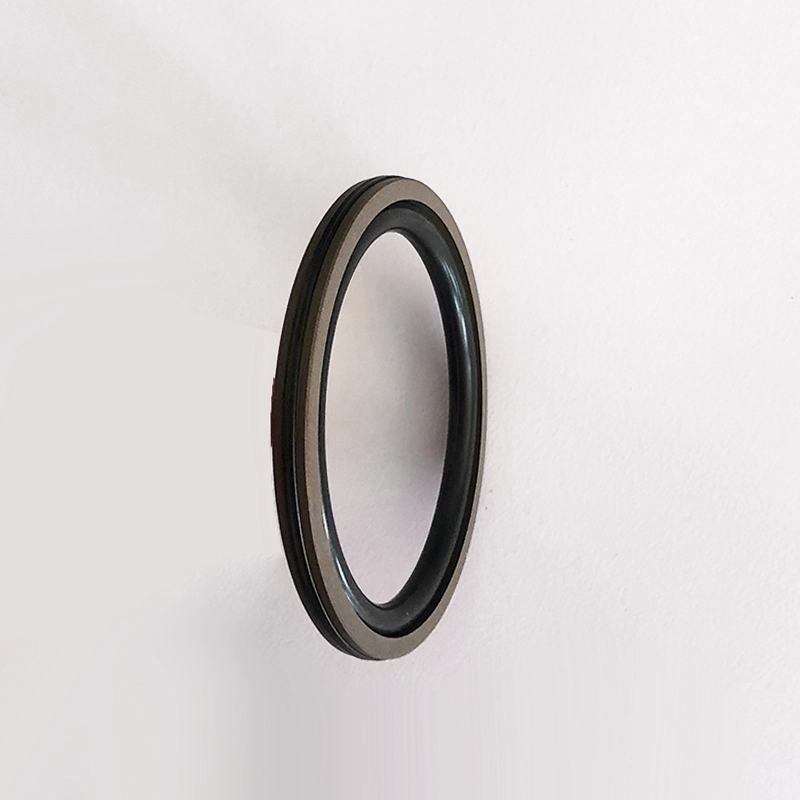

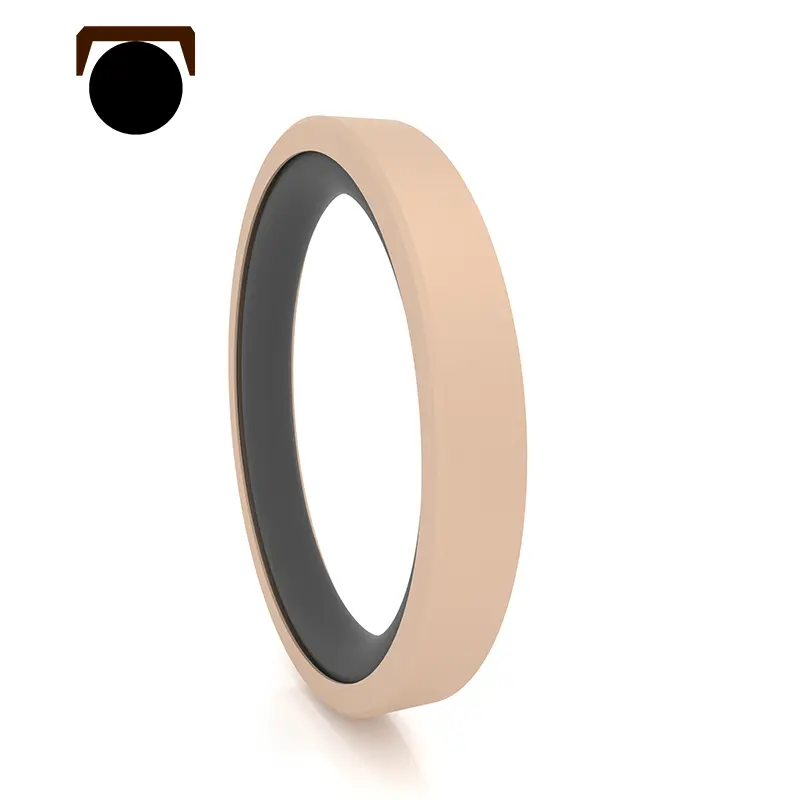

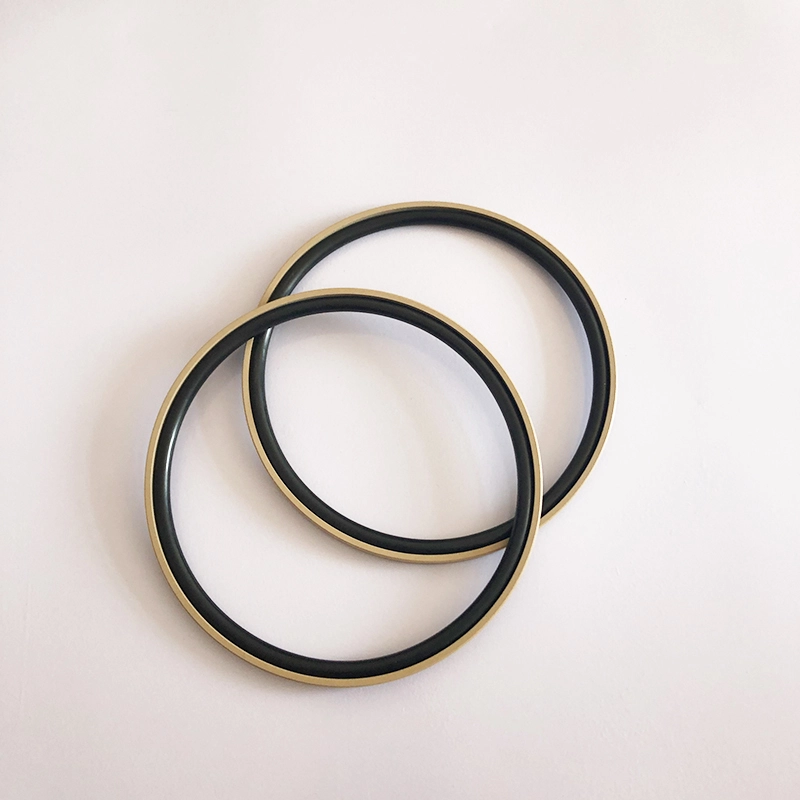

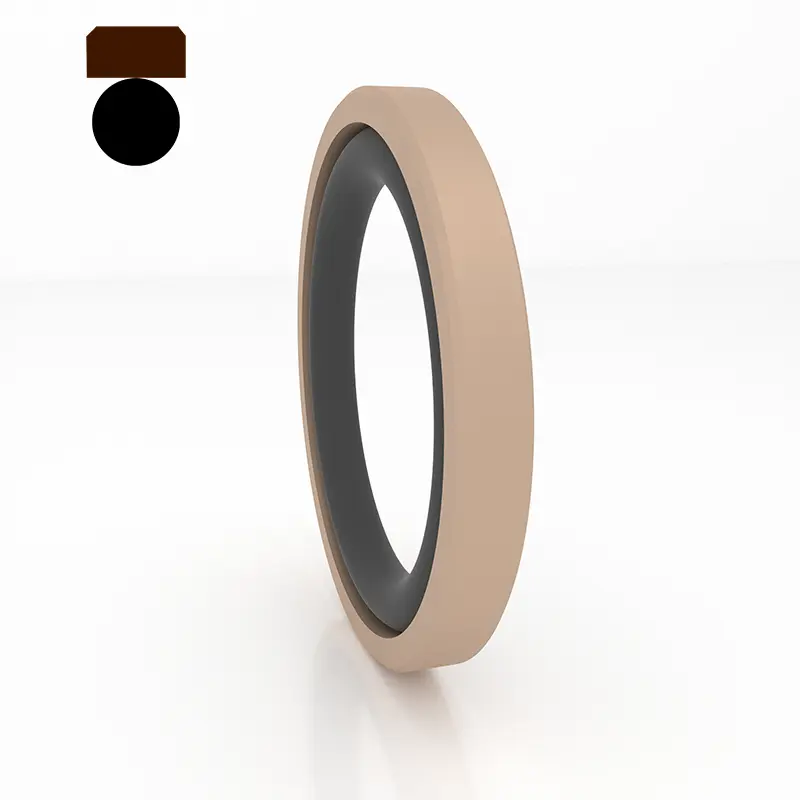

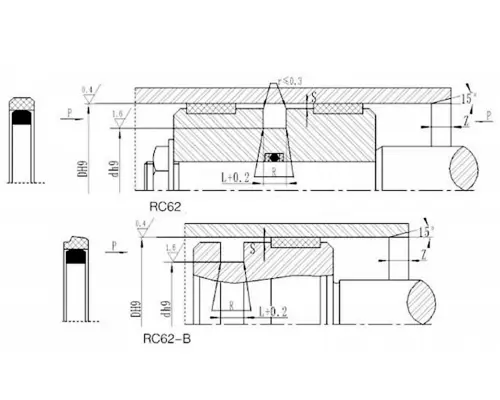

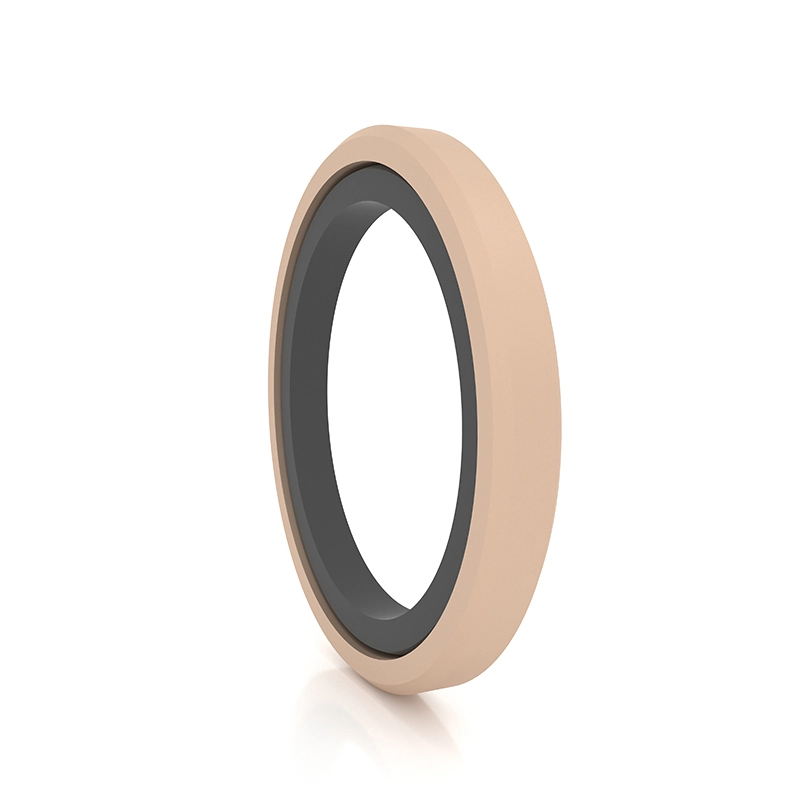

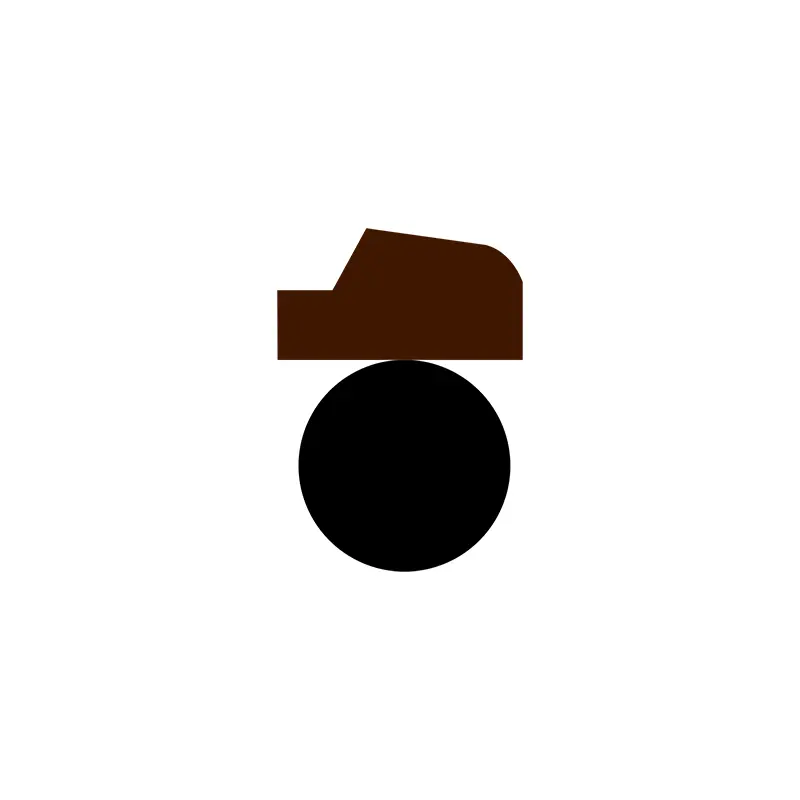

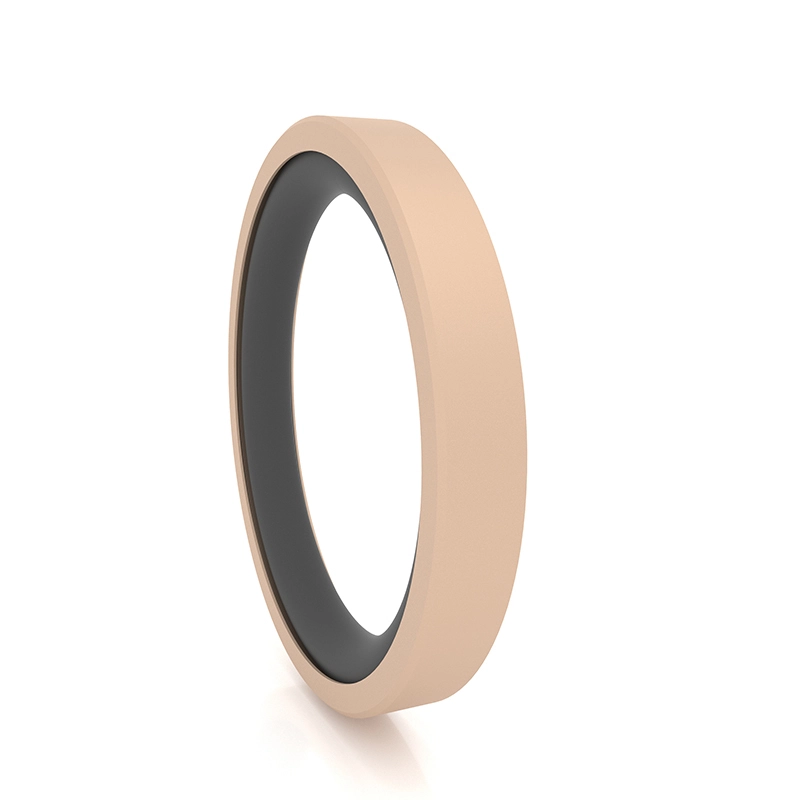

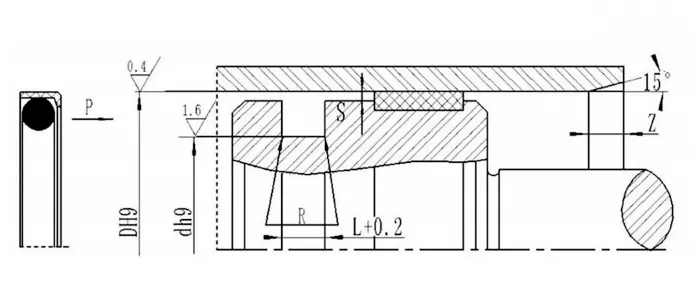

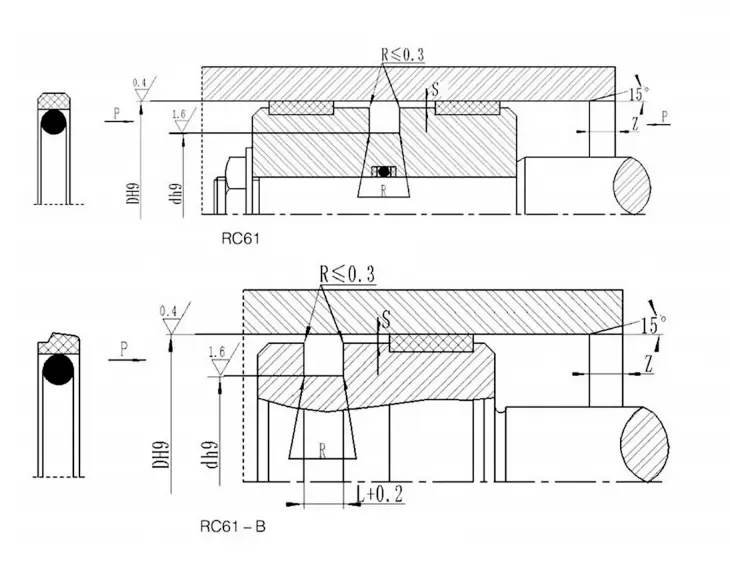

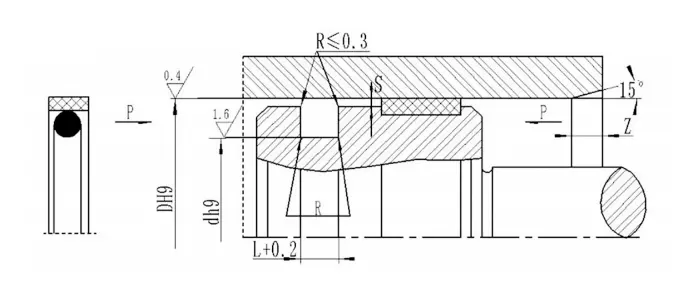

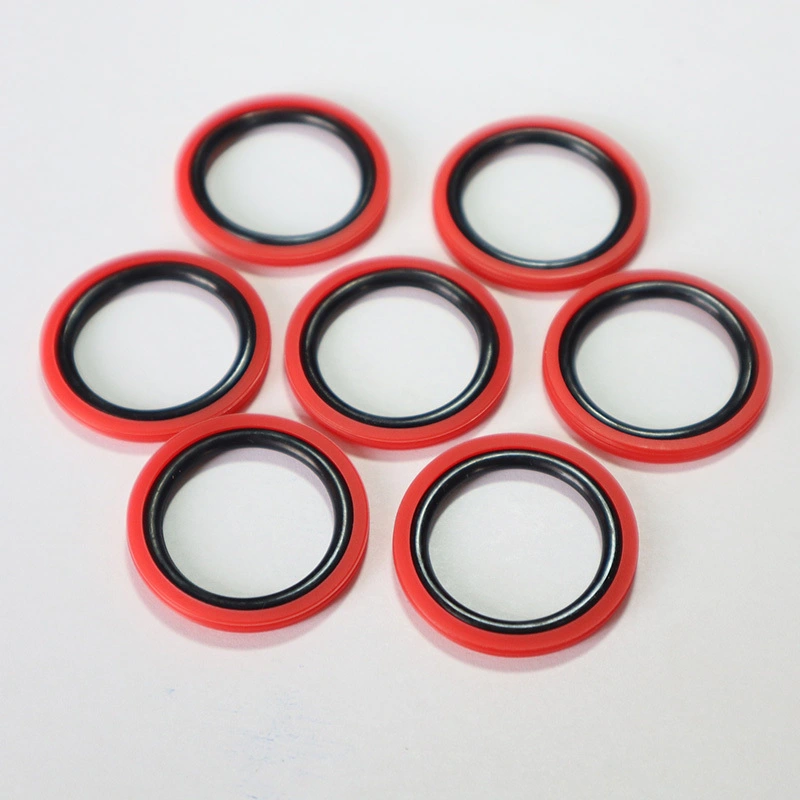

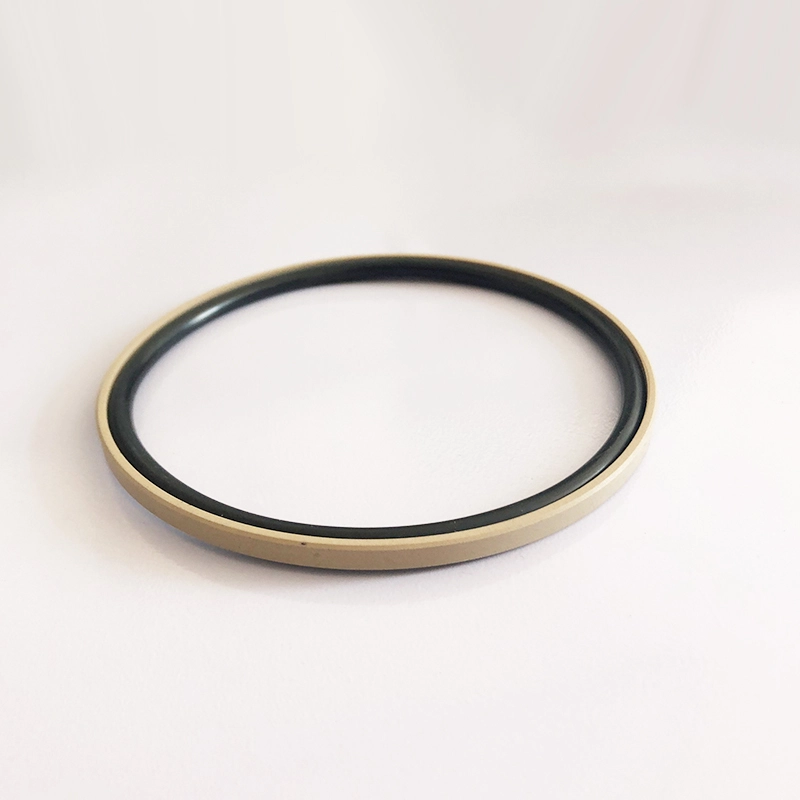

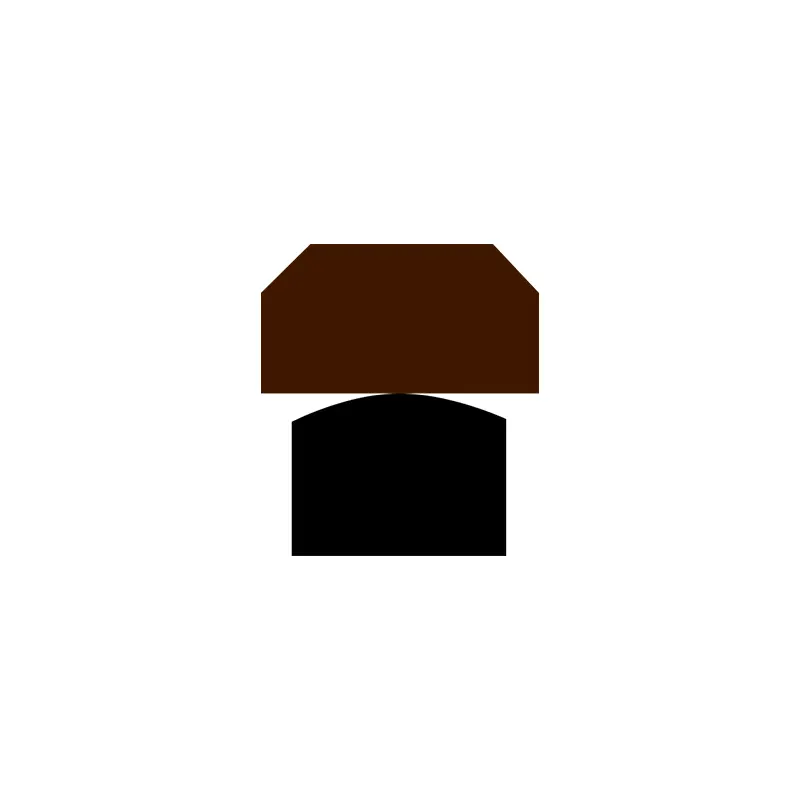

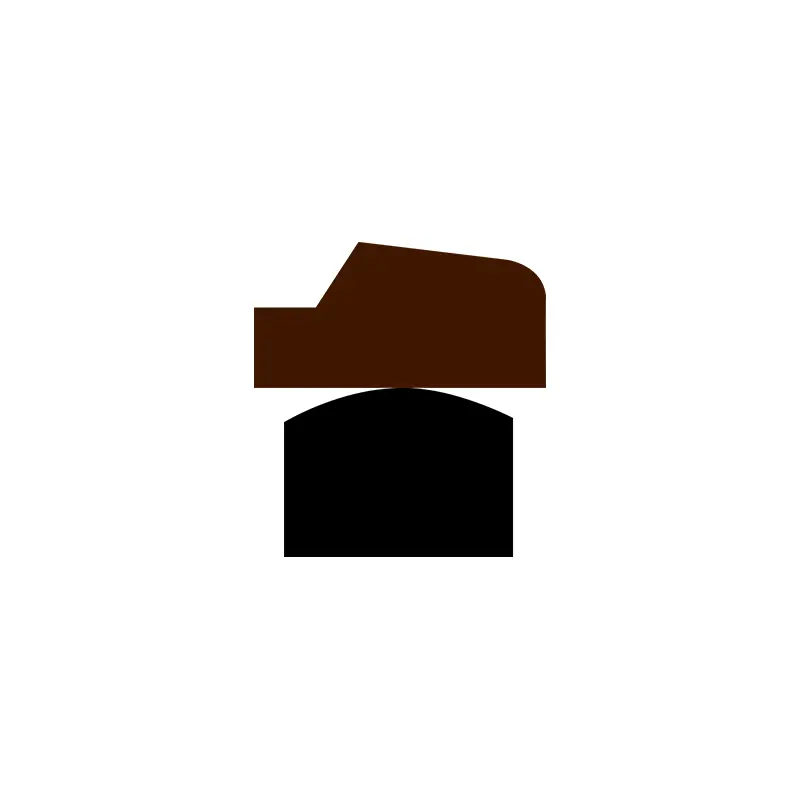

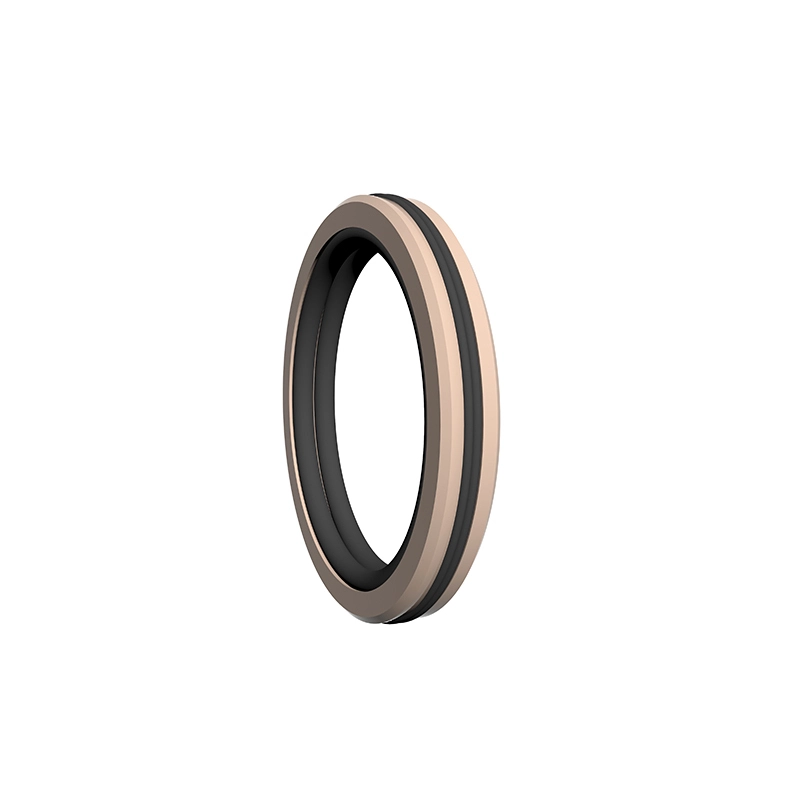

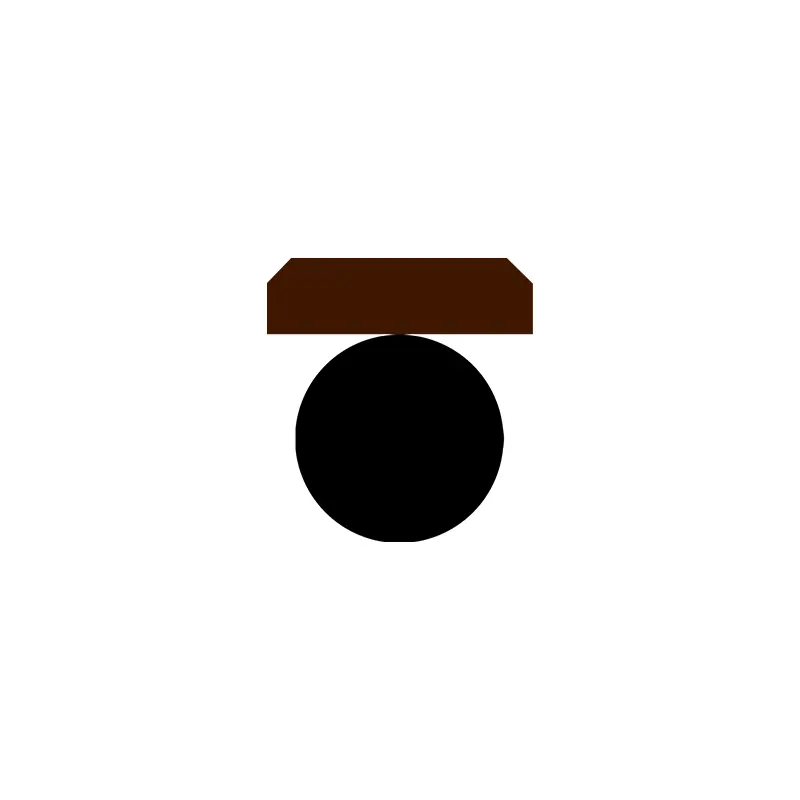

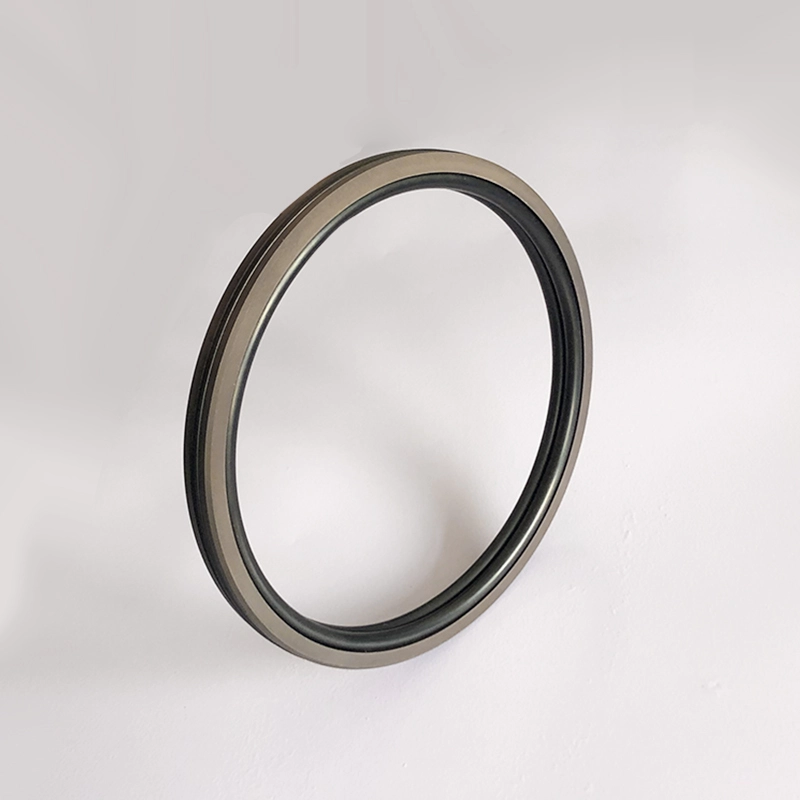

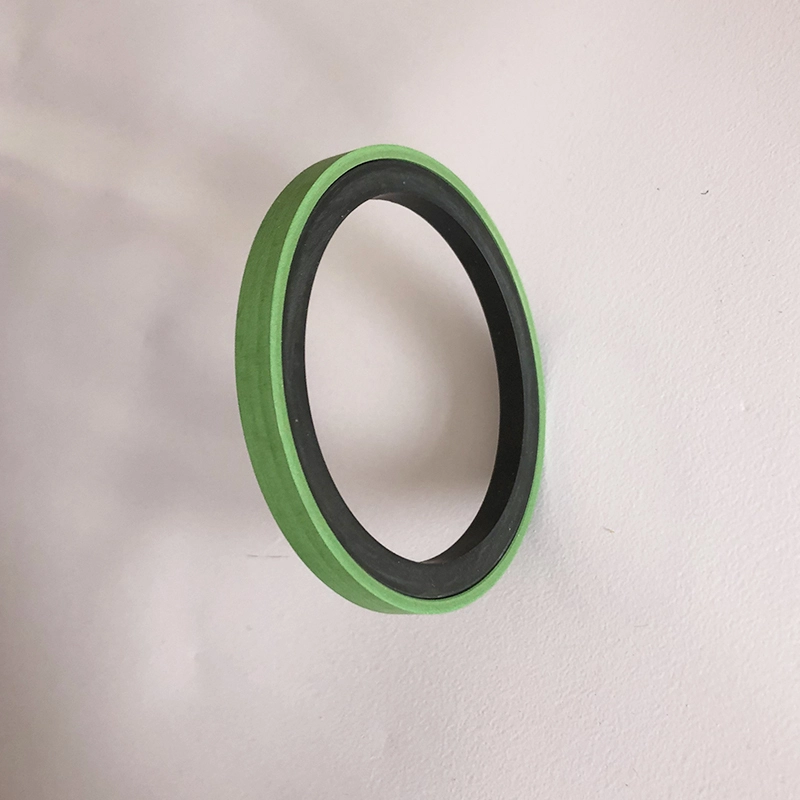

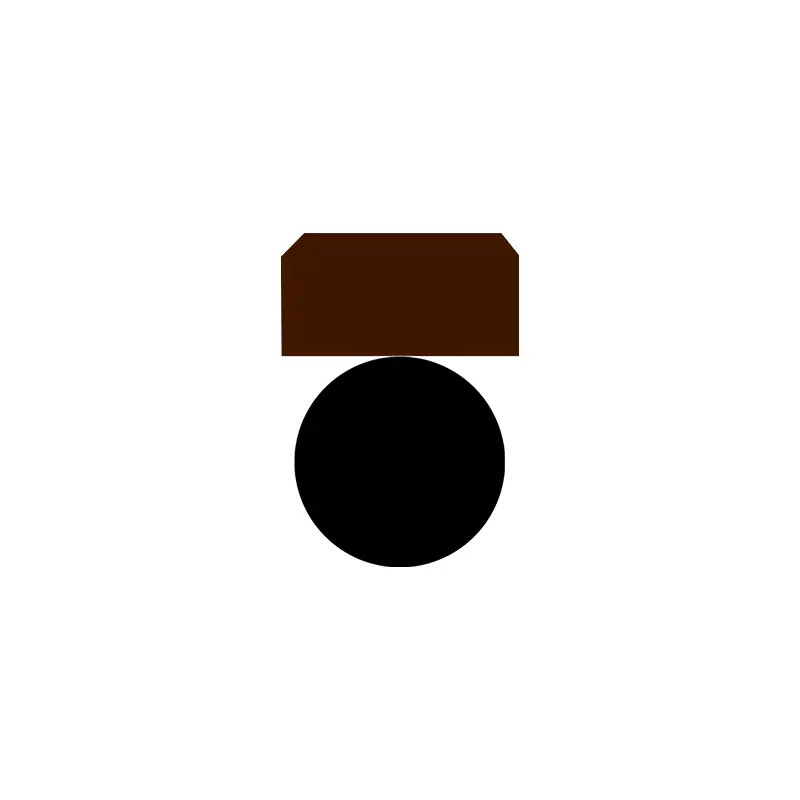

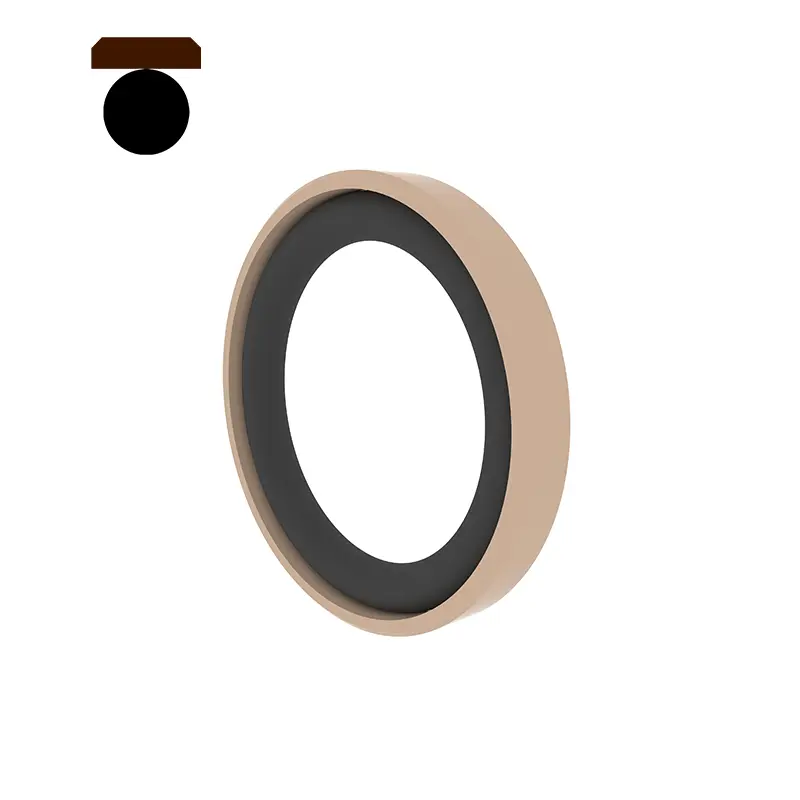

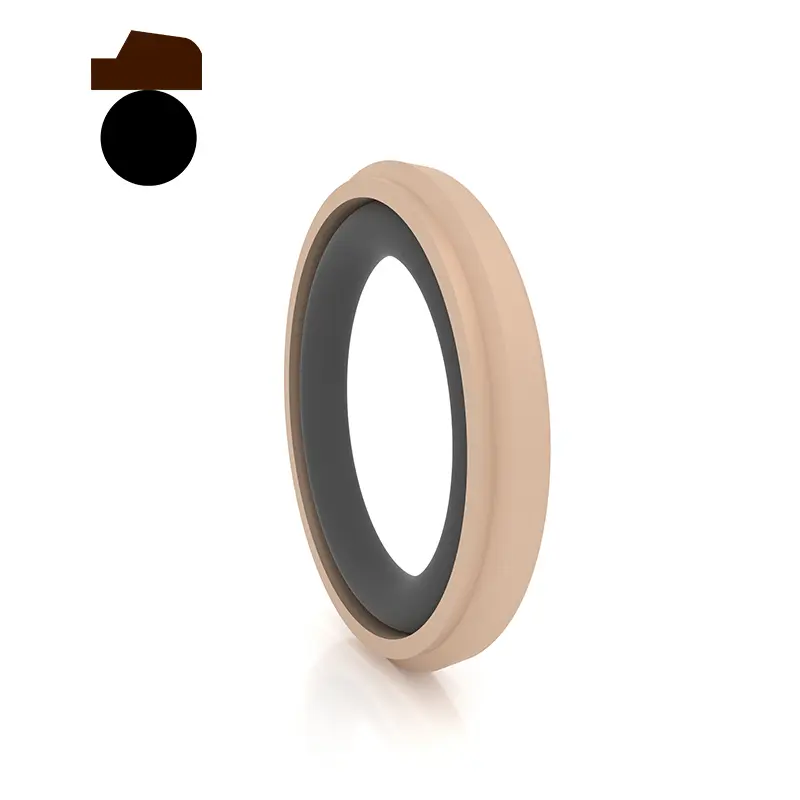

RC61 og RC62 er sammensat af en fyldt PTFE-rektangulær tætningsring og en O-formet gummiring, der er egnet til hydraulisk frem- og tilbagegående bevægelsesbydende trykforsegling. RC61-B er sammensat af en fyldt PTFE-trappet tætningsring og en O-formet gummiring, der er egnet til hydraulisk frem- og tilbagegående bevægelse af ensrettet trykforsegling. RC62-B er et kraftigt omvendt trinforsegling, der er egnet til tætning af ensrettet trykforsegling. O-ringen giver radial kraft og kompenserer for slid på tætningsringen. Det bruges generelt sammen med en guide ring til tungt hydraulisk udstyr. Opdelte (åbne) riller skal bruges til cylindre med en diameter mindre end 30 mm. Funktioner:

1. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning;

2. meget højt trykstabilitet under pres og barske forhold;

3. lang levetid kan bruges til oliefri smøresætning;

4. kan bruges til tætning af medier med lav viskositet, såsom vand;

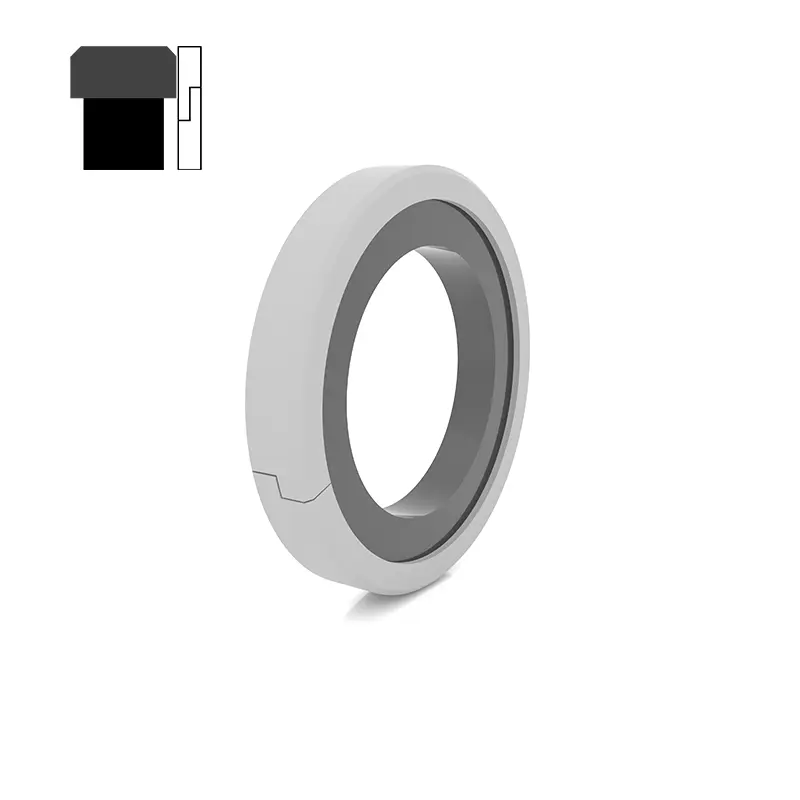

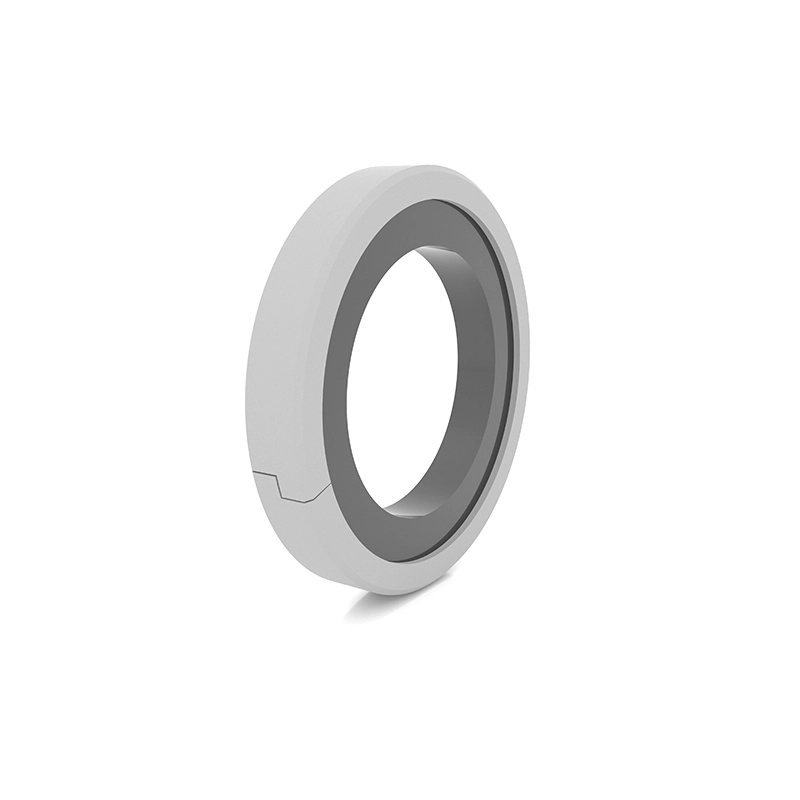

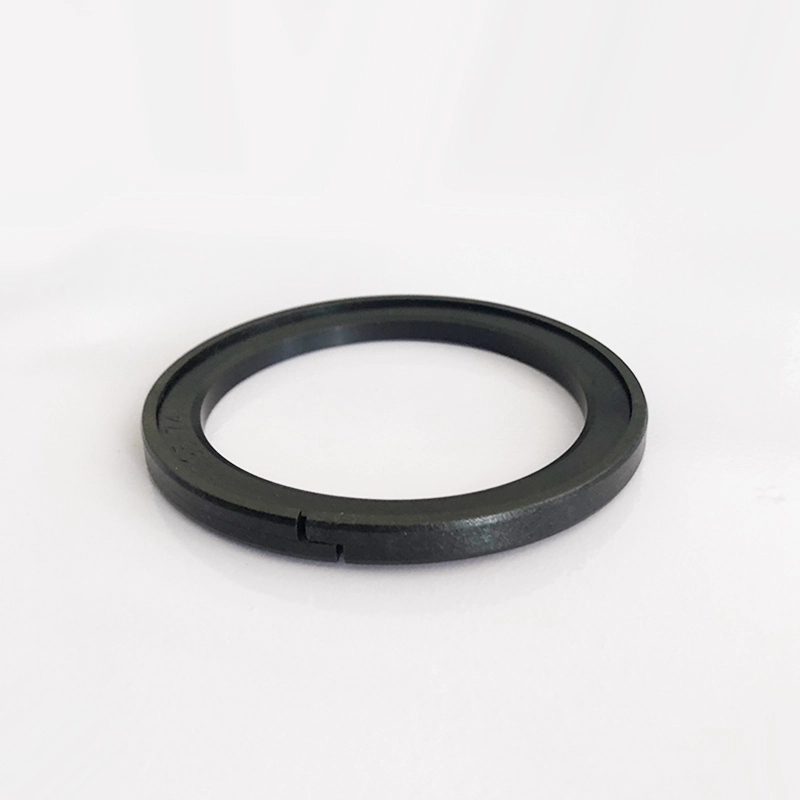

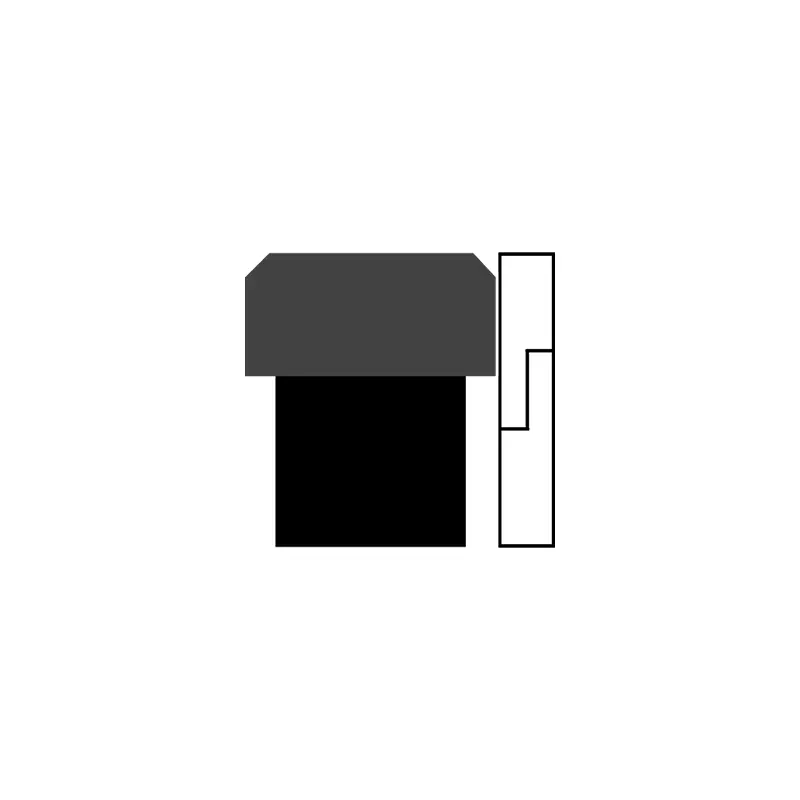

OK er sammensat af en termoplastisk åben forseglingsring lavet af specielt materiale og en rektangulær gummiring, som er velegnet til hydraulisk frem- og tilbagegående bevægelsesbydet trykforsegling. Gummiringen giver radial kraft og kompenserer for slid på tætningsringen. Da tætningsringen vedtager en åben struktur, løses problemet, at Glyd -ringen har brug for specielle værktøjer, der skal installeres. Funktioner:

1. lav friktion, lille startmodstand, glat bevægelse, ingen krybning;

2. meget højt trykstabilitet under pres og barske forhold;

3. enkel og praktisk installation, der kræves ingen monteringsværktøjer;

4. kan bruges til tætning af medier med lav viskositet, såsom vand;

5. God anti-ekspusionspræstation, der tillader et større ekstruderingsgap.

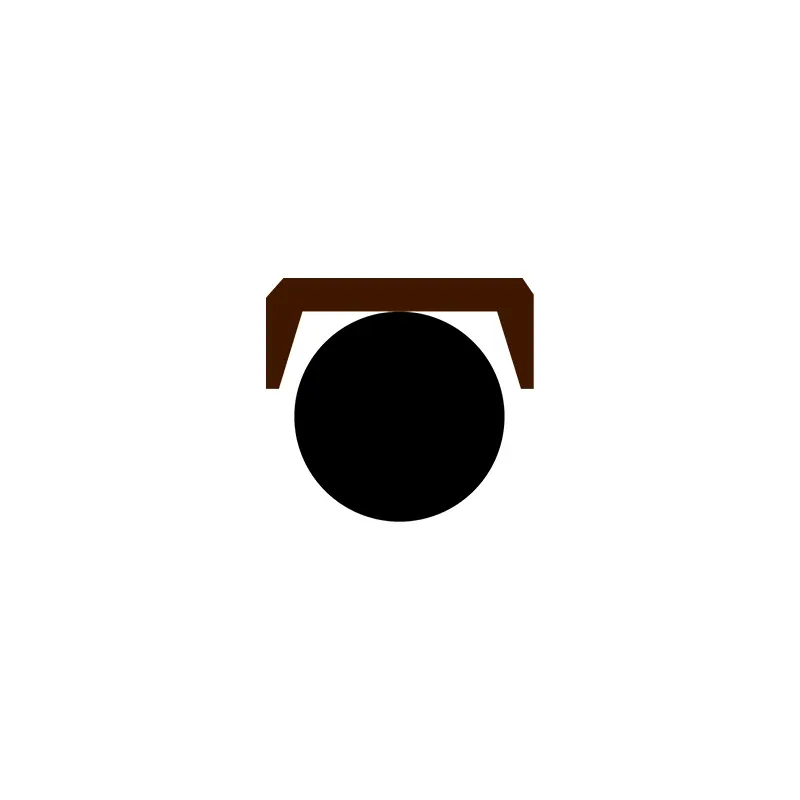

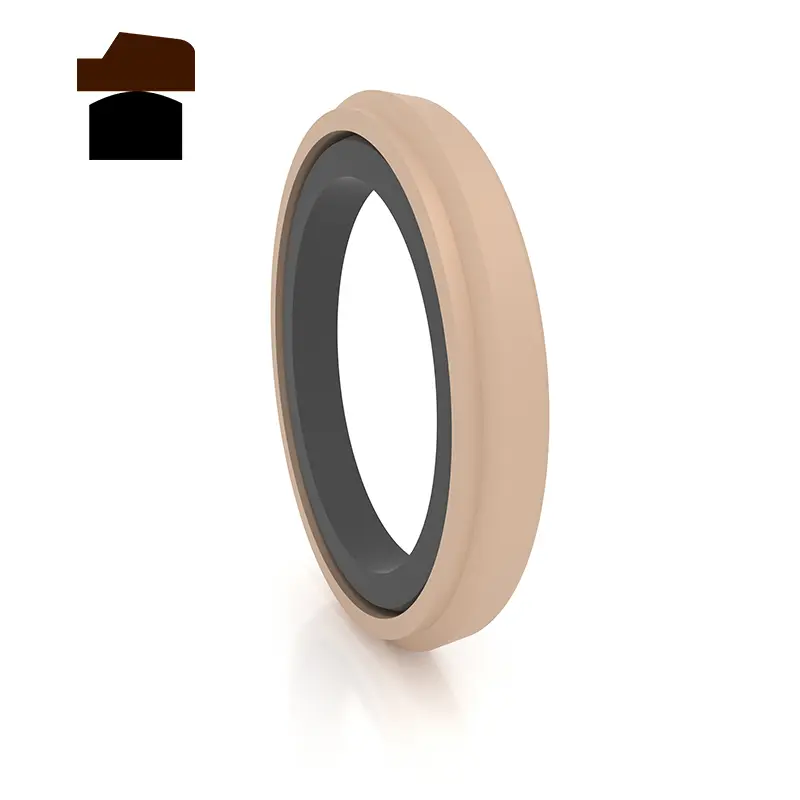

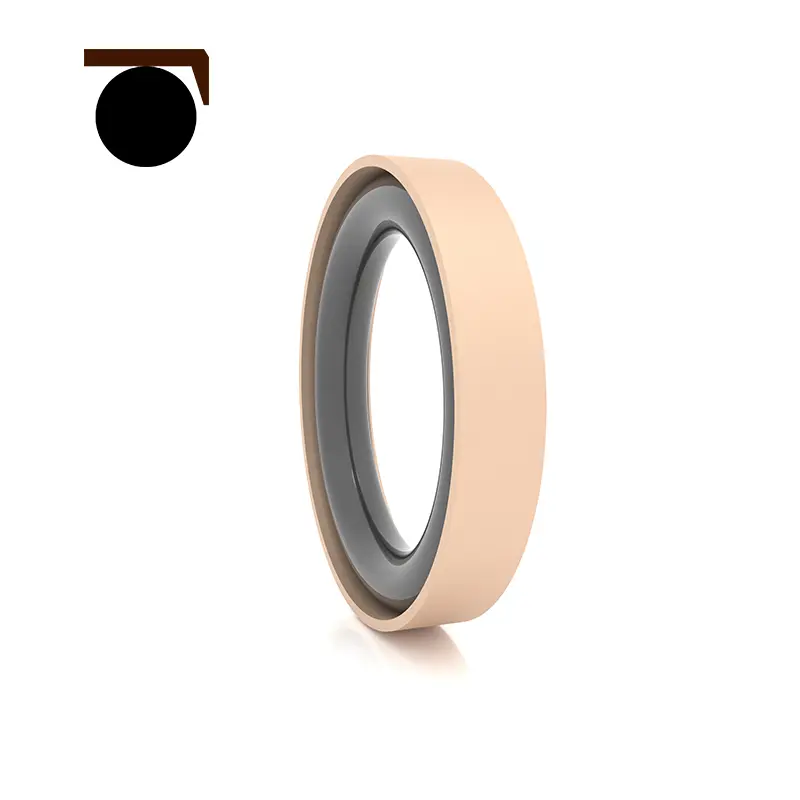

RC63 er sammensat af en PTFE-cap-formet tætningsring og en O-formet gummiring, som er velegnet til hydraulisk og pneumatisk frem- og tilbagegående bevægelsesbydende trykforsegling. Den O-formede ring tilvejebringer radial kraft og kompenserer for slid på tætningsringen. Da tætningsringen vedtager et tyndt læbe-design, er opfølgningskompensationsevnen god, så tætningsydelsen er god, og den kan installeres i GB12350-ringesporet. Opdelte (åbne) riller skal bruges til cylinderdiametre mindre end 30 mm. Funktioner:

1. det kan bruges til både hydraulisk og pneumatisk og kan bruges til tovejs trykforsegling;

2. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning;

3. lang levetid kan bruges til oliefri smøresætning;

Lille strukturelt rum, let installation og vedligeholdelse;

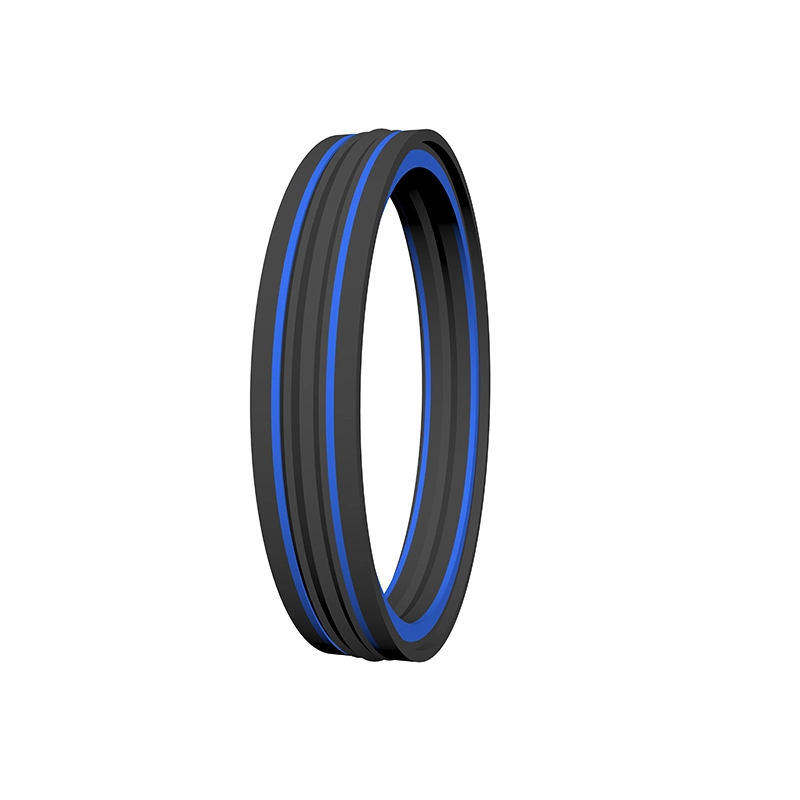

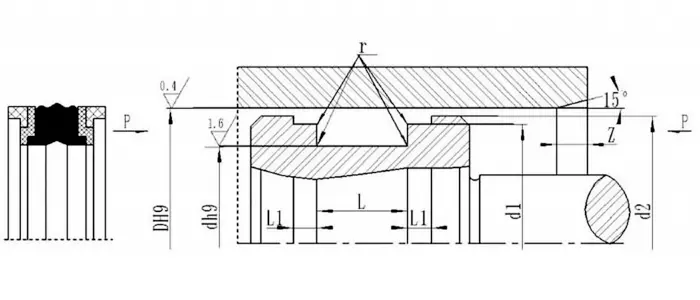

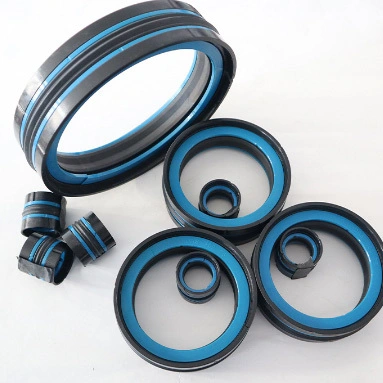

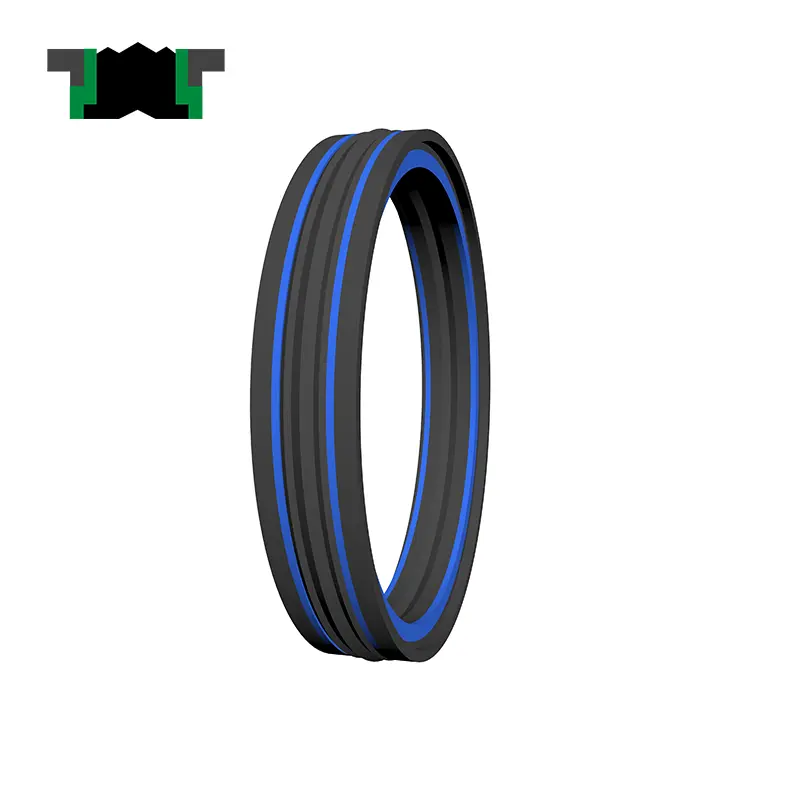

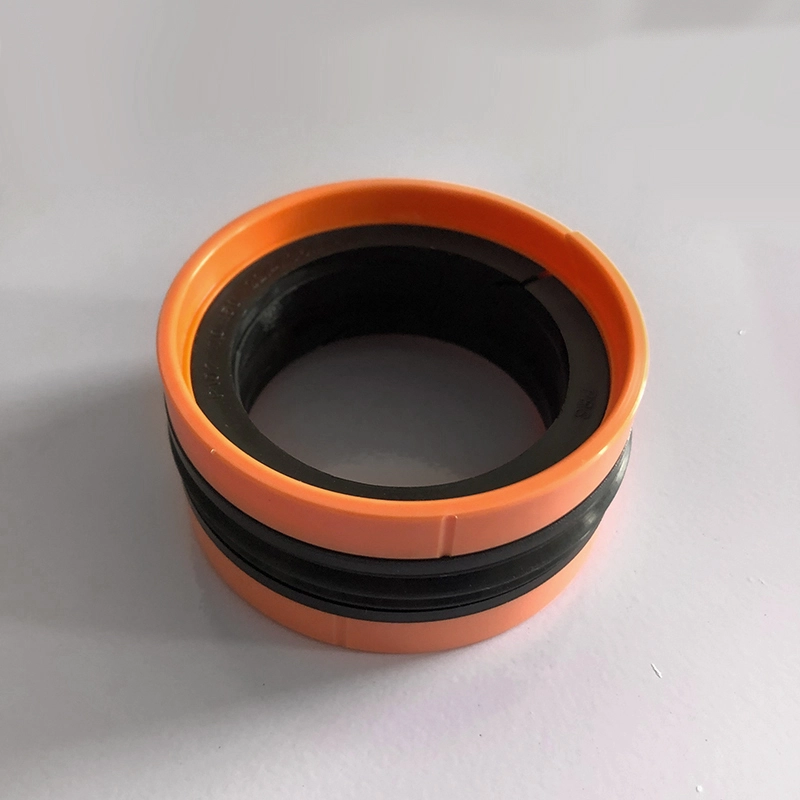

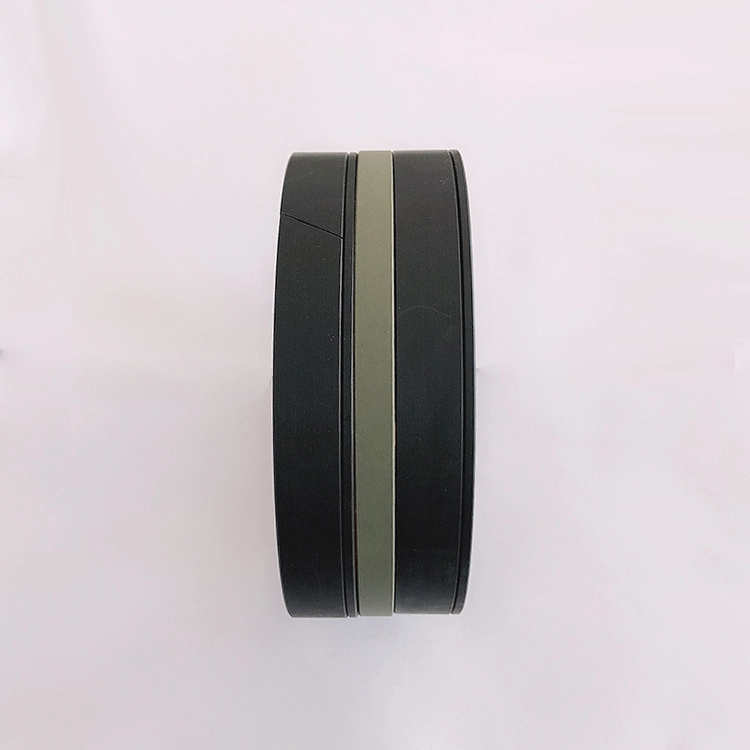

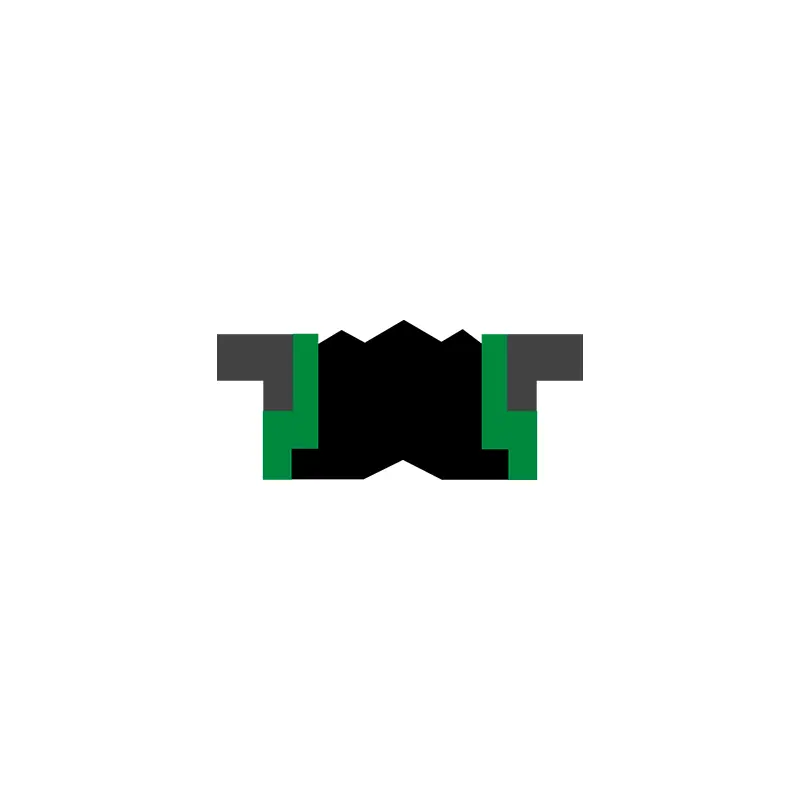

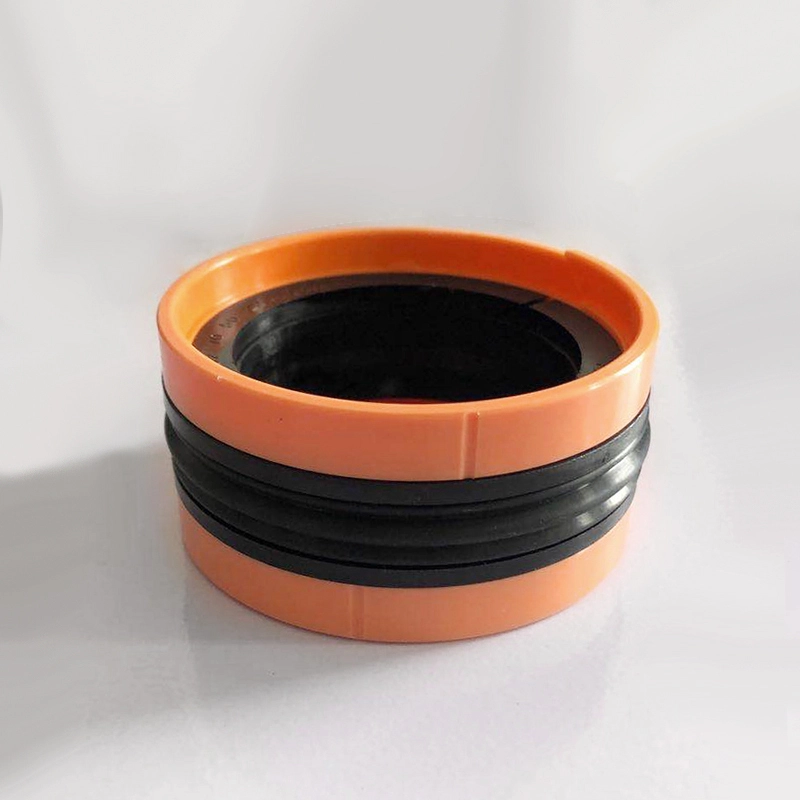

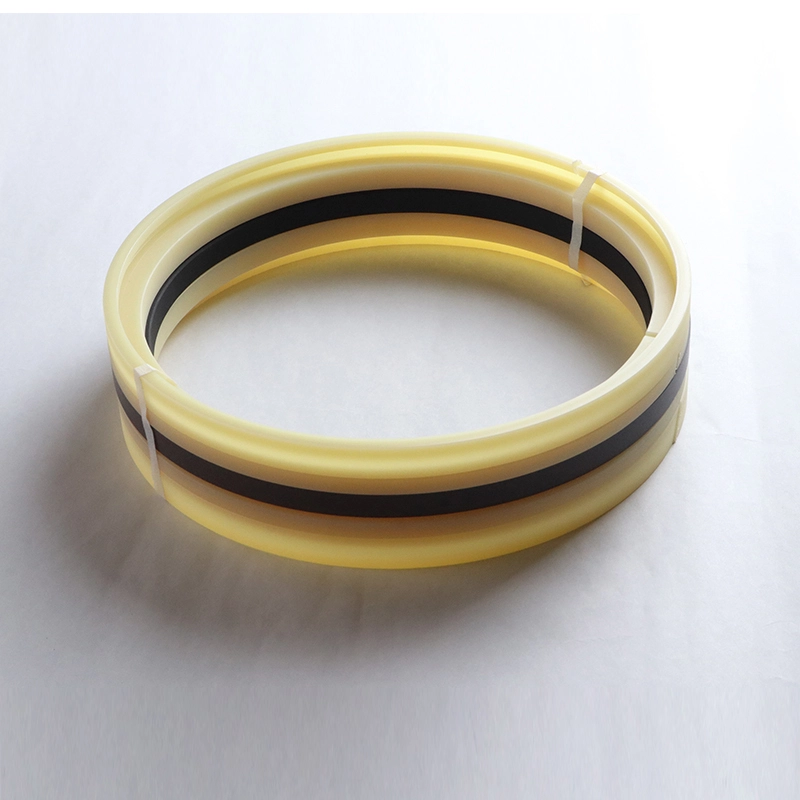

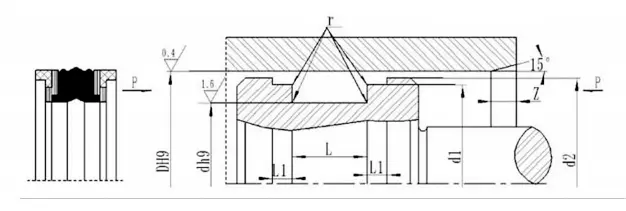

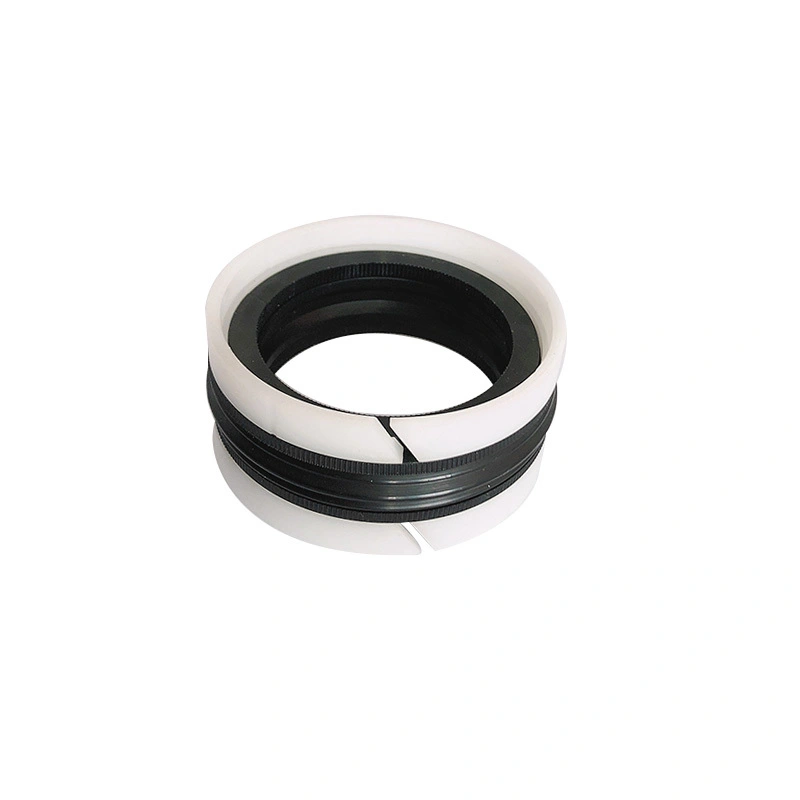

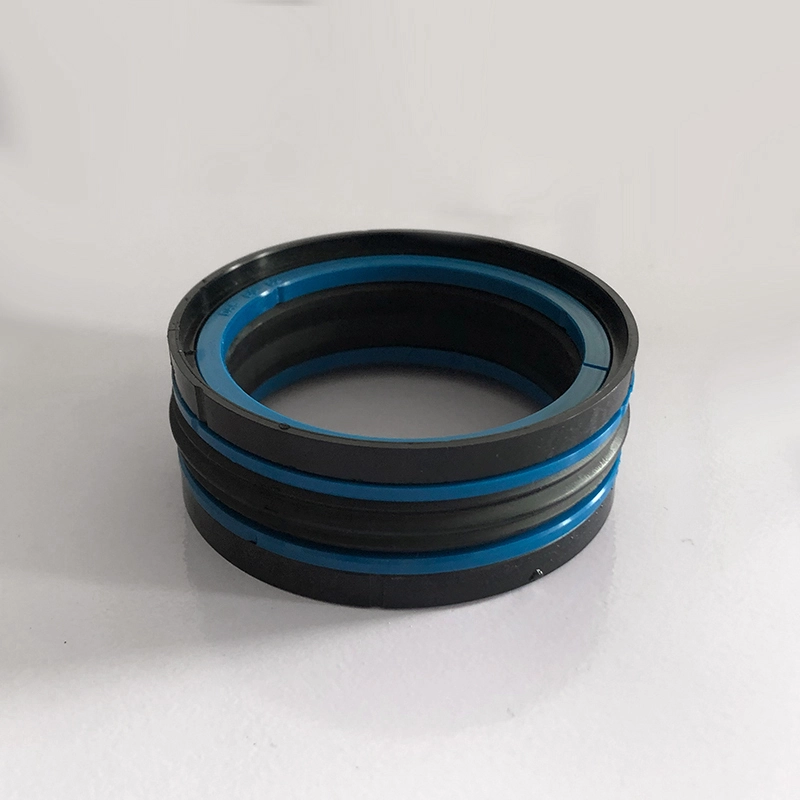

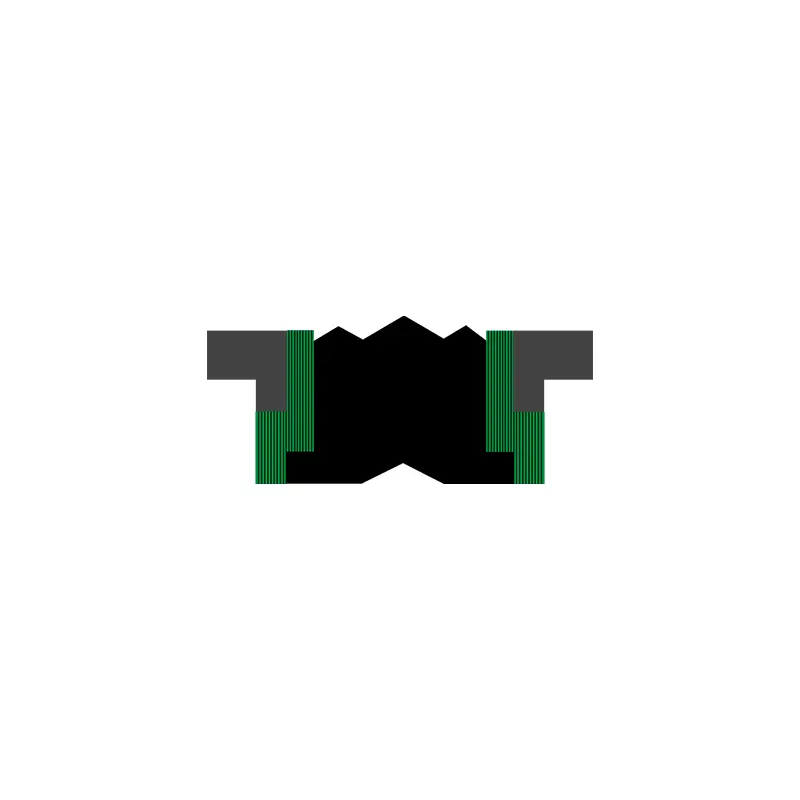

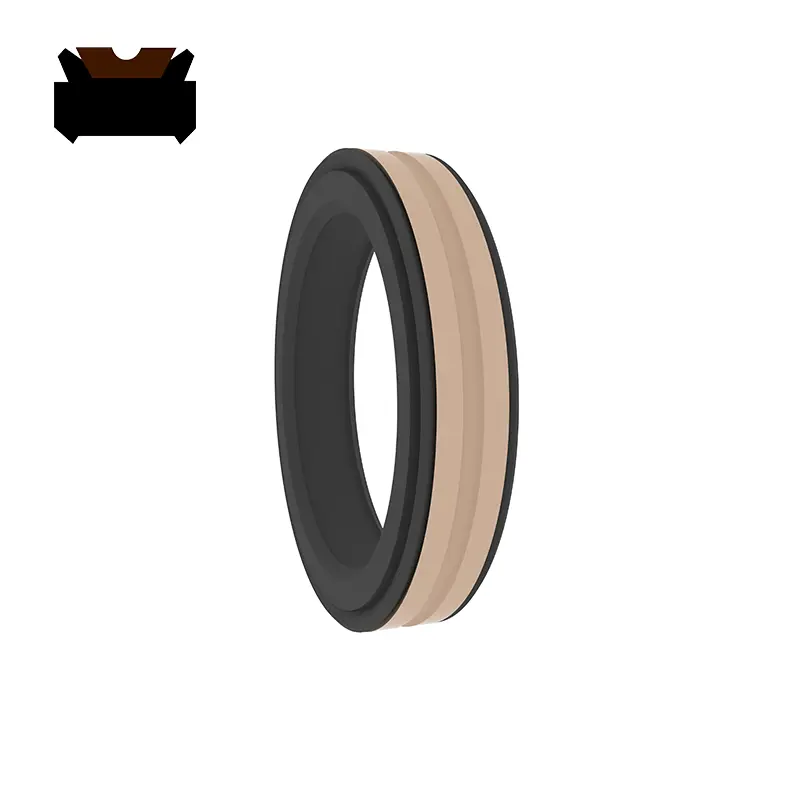

KDAS, TPM (Special Shape) er en fem-kombinationskomprimeringstempelforseglingsenhed bestående af et gummiproduktionselement, to fastholdelsesringe og to styringsringe. Velegnet til tovejstrykstempelforsegling. Funktioner:

1. god forsegling, høj pålidelighed, kompakt struktur;

2.. Vil ikke blive presset ind i det radiale kløft;

3. enkel installation, integreret stempelinstallation;

Den specielle geometriske form af NBR -tætningselementet forhindrer det i at vri i rillen under installationen.

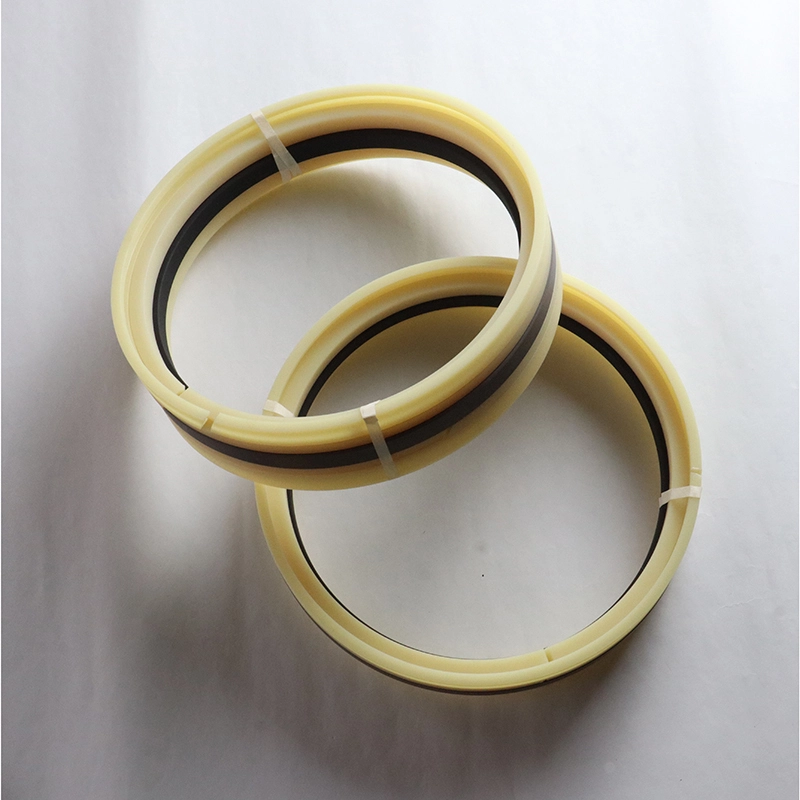

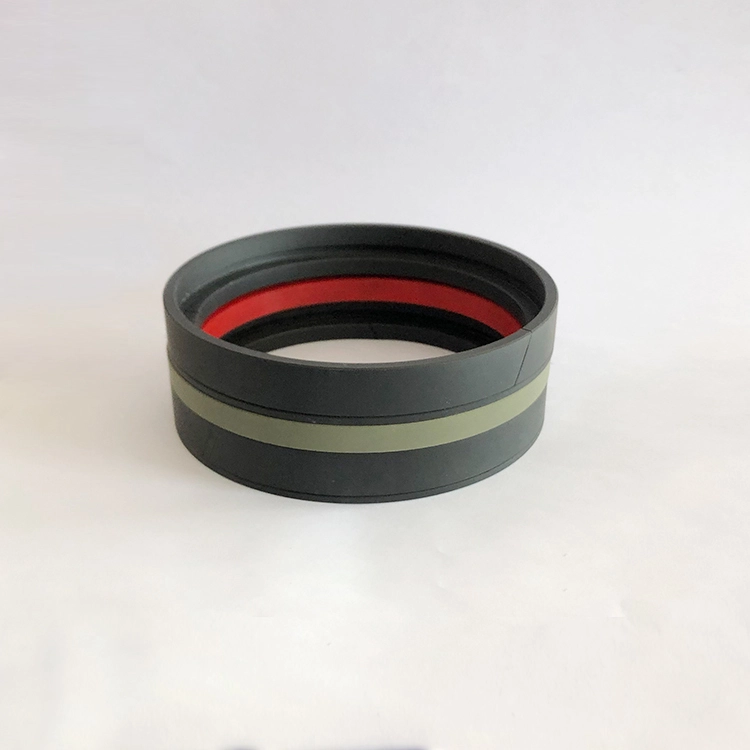

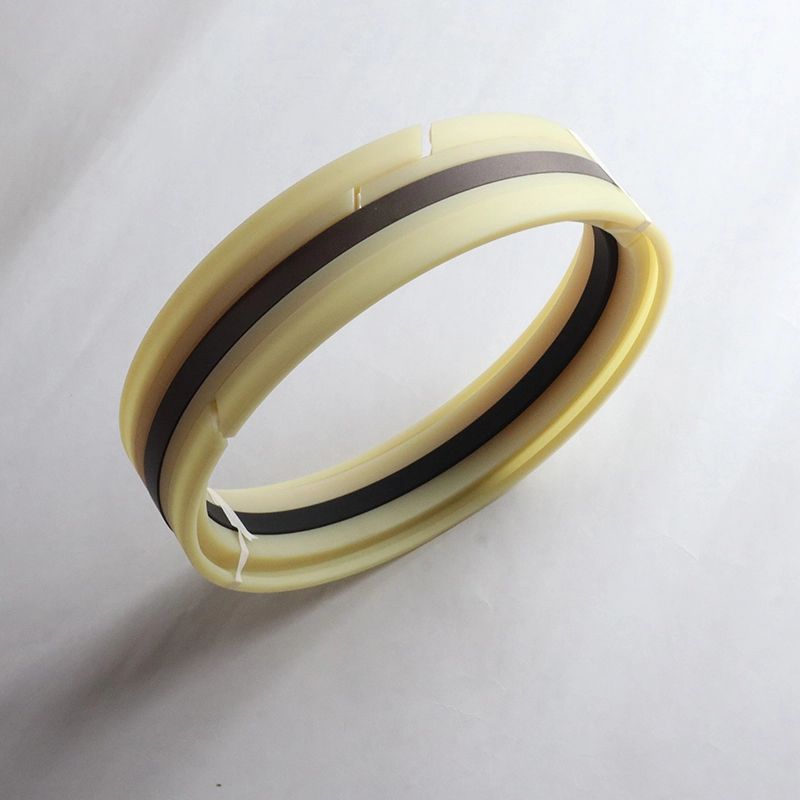

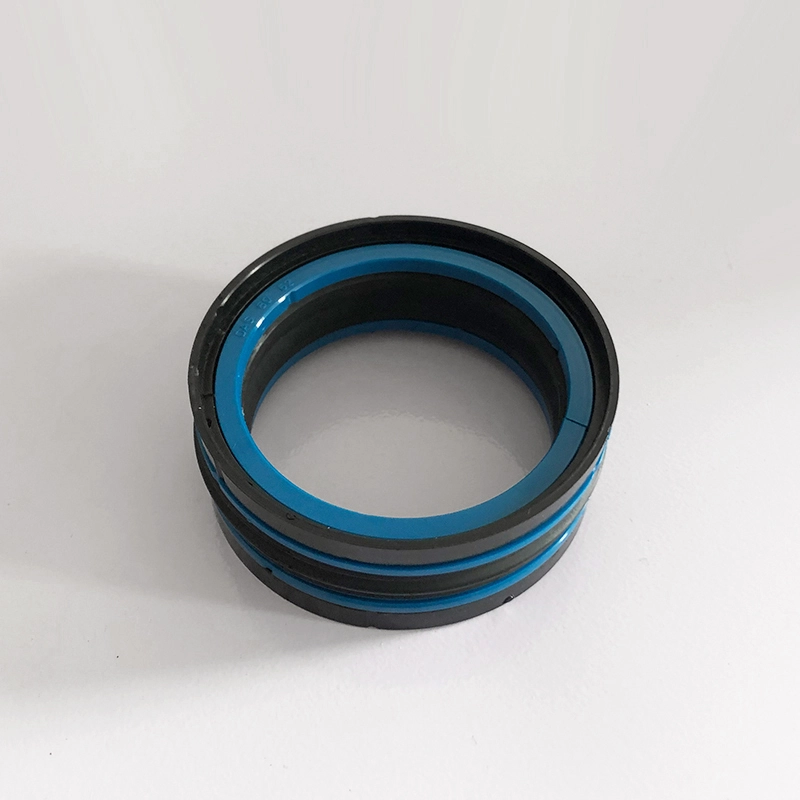

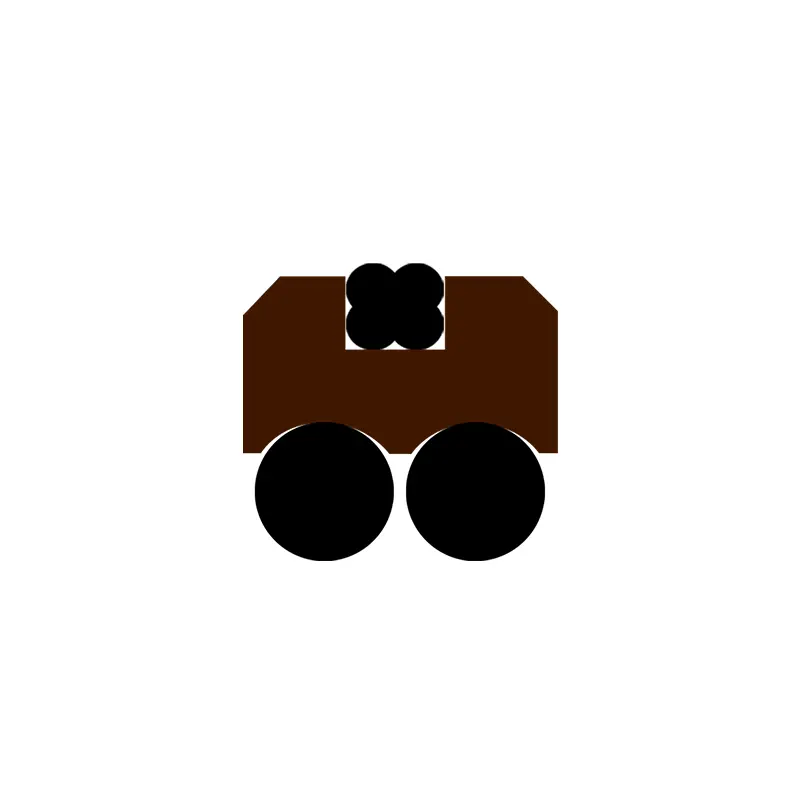

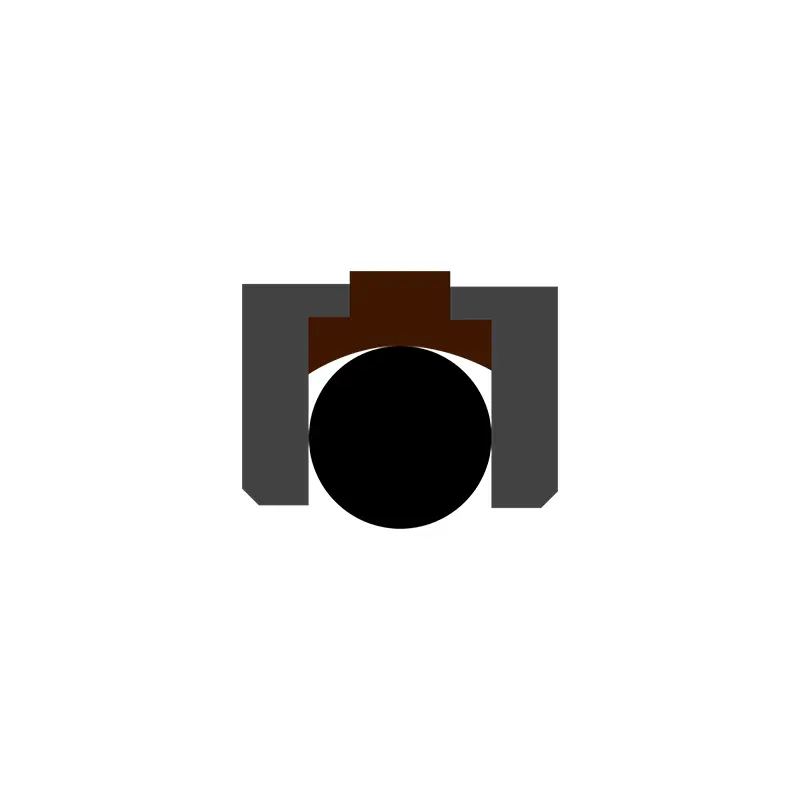

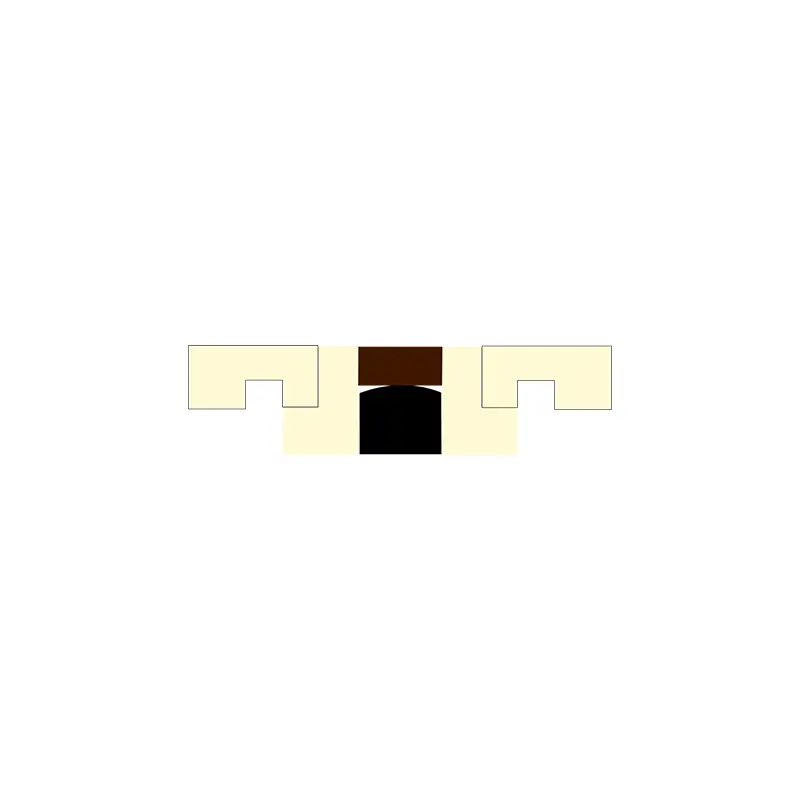

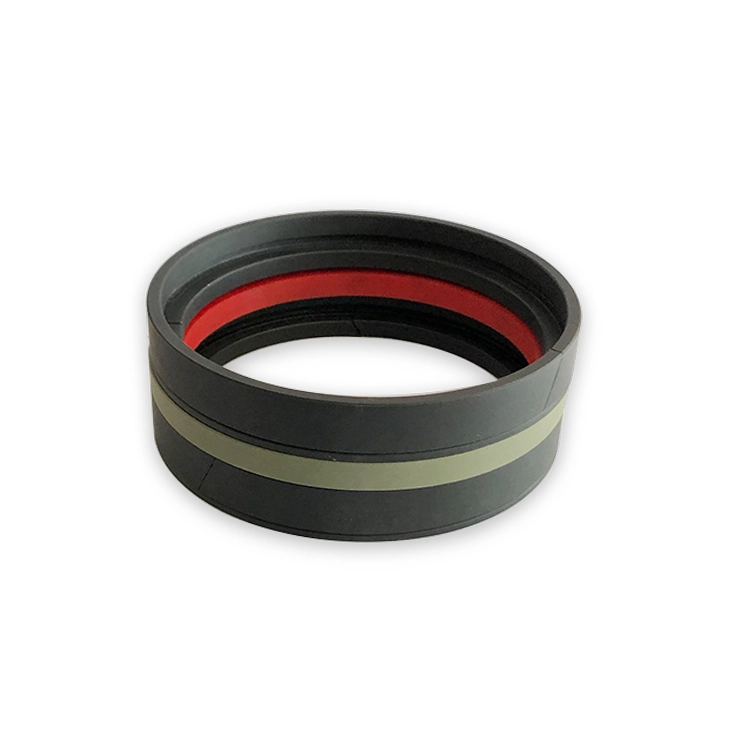

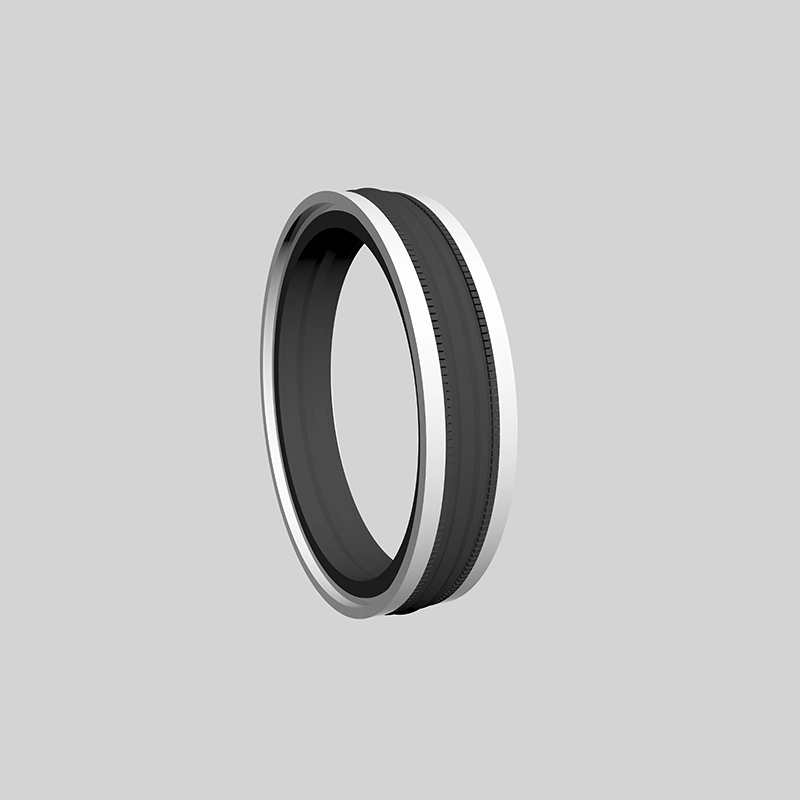

GDKK består af to styringsringe, to fastholdelsesringe, en elastisk gummiring og en tætningsring. Vejledningen spiller en positionering og vejledende rolle. Holdingsringen spiller en understøttende og positioneringsrolle, den elastiske gummiring giver elastisk kraft og kompenserer for tabet af tætningsringen. Forseglingsringen samarbejder med det indre hul i oliecylinderen for at producere en tætningseffekt, som er velegnet til det tovejs trykforsegling af oliecylinderstemplet. Det har en god forseglingseffekt, selv under barske arbejdsforhold. Funktioner:

1. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning;

2. meget højt trykstabilitet under pres og barske forhold;

3. Højt liv, kan bruges til forsegling i dårlige smøreforhold;

4. kan bruges til tætning af medier med lav viskositet, såsom vand;

Fremragende høj- og lavtryksforseglingsydelse.

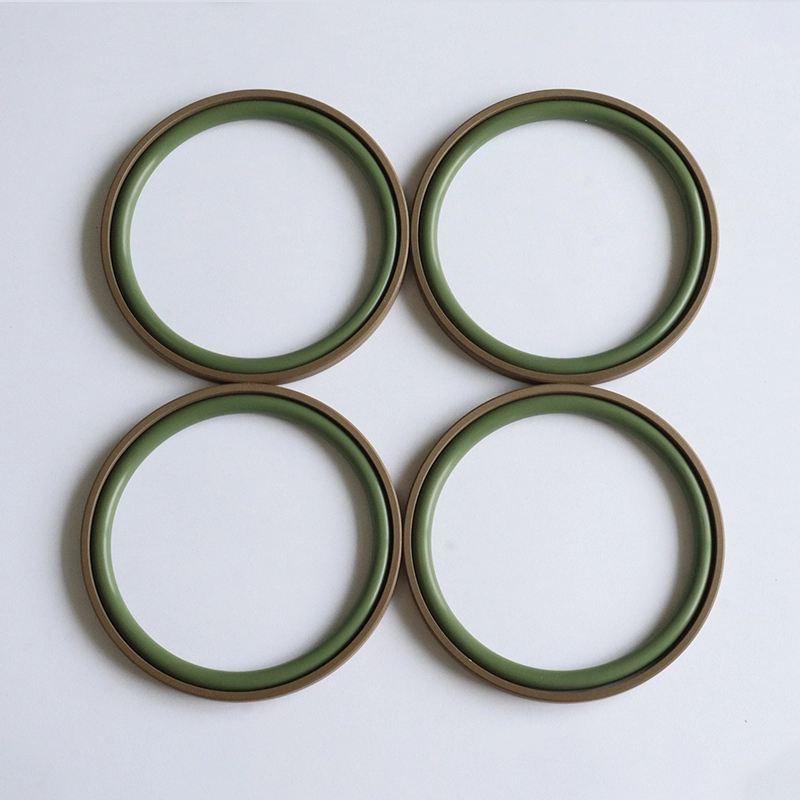

RC64 er sammensat af en PTFE-trekantet tætningsring og en O-ring-gummiring, der er egnet til hydraulisk og pneumatisk frem- og tilbagegående bevægelsesforsegling. O-ringen giver radial kraft og kompenserer for slid på tætningsringen. Da tætningsringen vedtager et tyndt læbe-design, er opfølgningskompensationsevnen bedre, så tætningsydelsen er god. Opdelingen (åben) rille skal bruges til cylinderdiametre mindre end 30 mm. Funktioner:

1. det kan bruges til både hydraulisk og pneumatisk;

2. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning;

3. lang levetid kan bruges til oliefri smøresætning;

Lille strukturelt rum, let installation og vedligeholdelse;

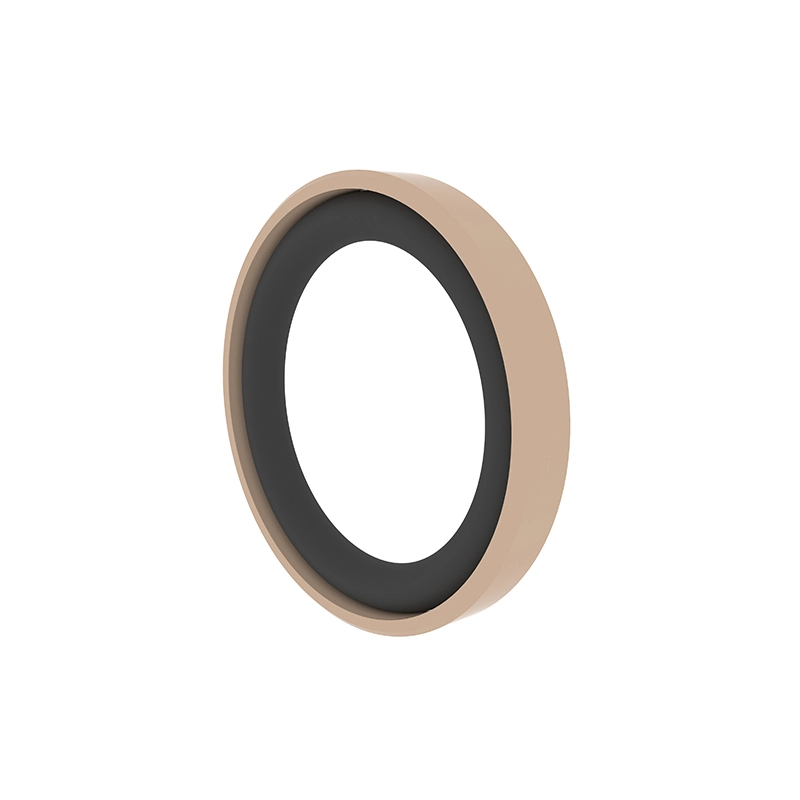

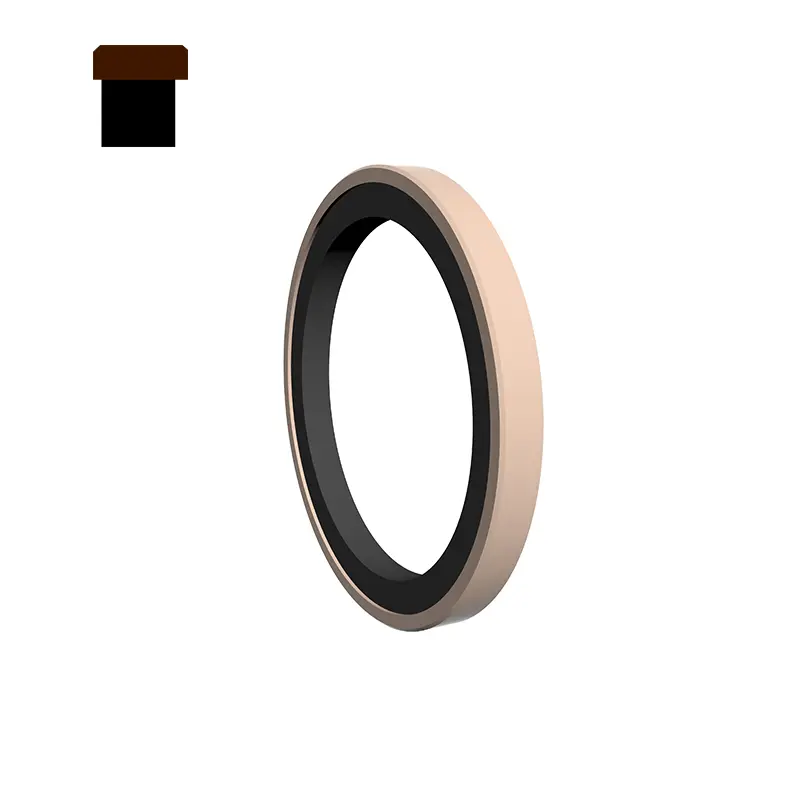

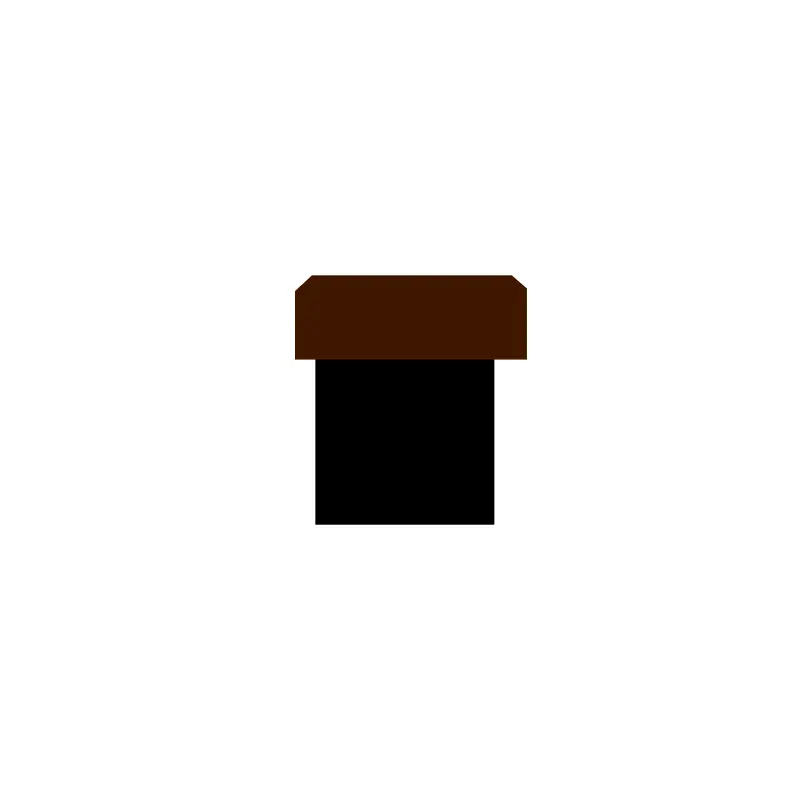

SPG er en kombination af en rektangulær modificeret PTFE -tætningsring og en rektangulær gummiring som et forudindlæst element. Det har egenskaberne ved god forsegling, lav friktion og lille strukturelt rum.

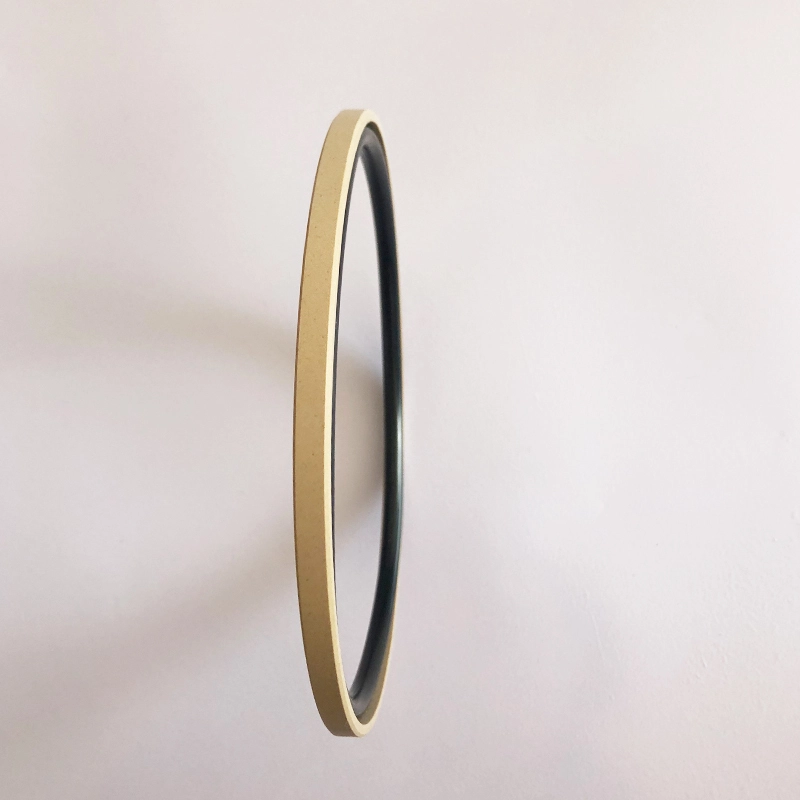

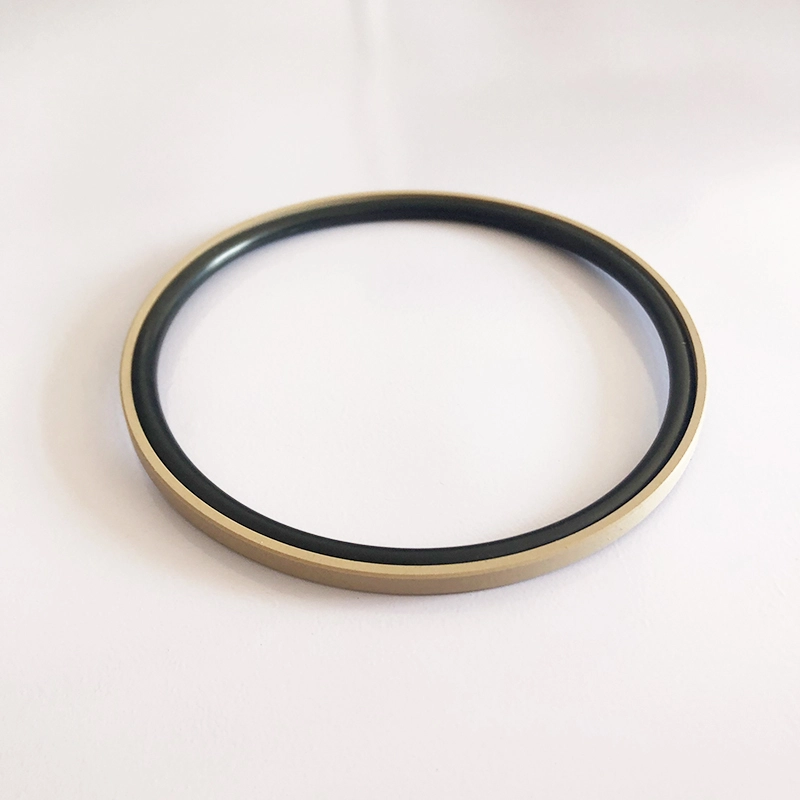

RC66 er en kombination af en rektangulær modificeret PTFE-tætningsring og en O-ring som et forudindlæst element. Det har egenskaberne ved god forsegling, lav friktion og lille strukturelt rum. Det er velegnet til højhastighedsoliecylindre eller cylindre. RC67 er sammensat af en fyldt PTFE -rektangulær tætningsring, to fastholdelsesringe og en heterogen elastomer, som er velegnet til hydraulisk frem- og tilbagegående bevægelsesbidjectional trykforsegling. Elastomeren giver radial kraft og kompenserer for slidet af tætningsringen. Opbevaringsringen beskytter tætningsringen og har en god tætningseffekt, selv under barske arbejdsvilkår. Funktioner:

1. lav friktion, lille startresistens, glat bevægelse, lige dynamisk og statisk friktion, ingen krybning;

2. meget højt trykstabilitet under pres og barske forhold;

3. Højt liv, kan bruges til oliefri smøreforseglinger;

4. kan bruges til tætning af medier med lav viskositet, såsom vand;

5. Fremragende høj og lavtryksforseglingsydelse.

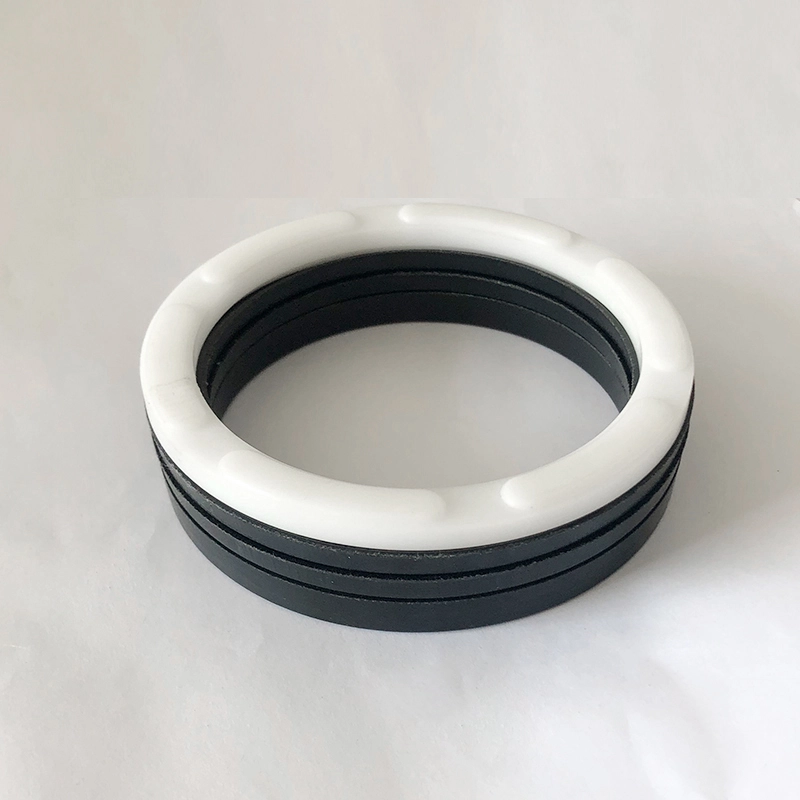

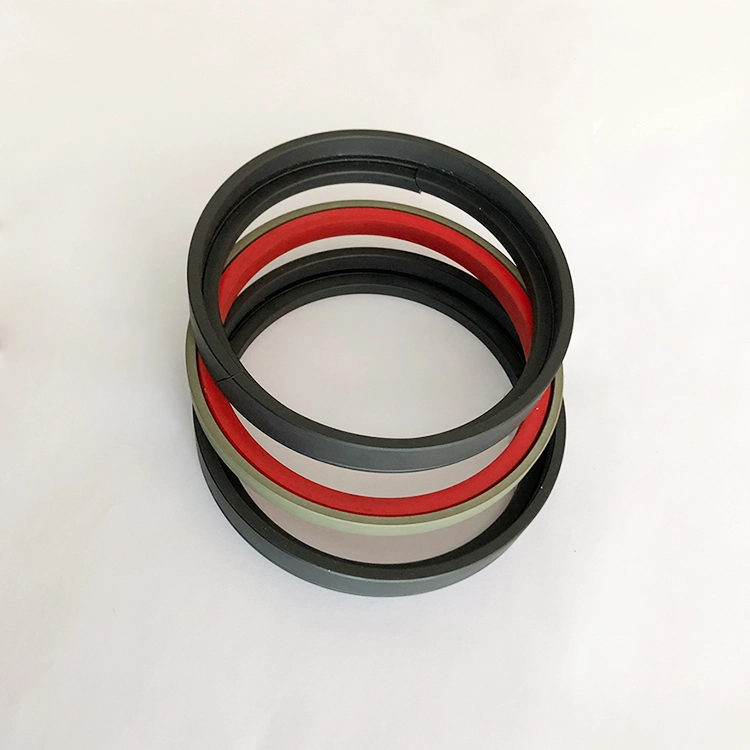

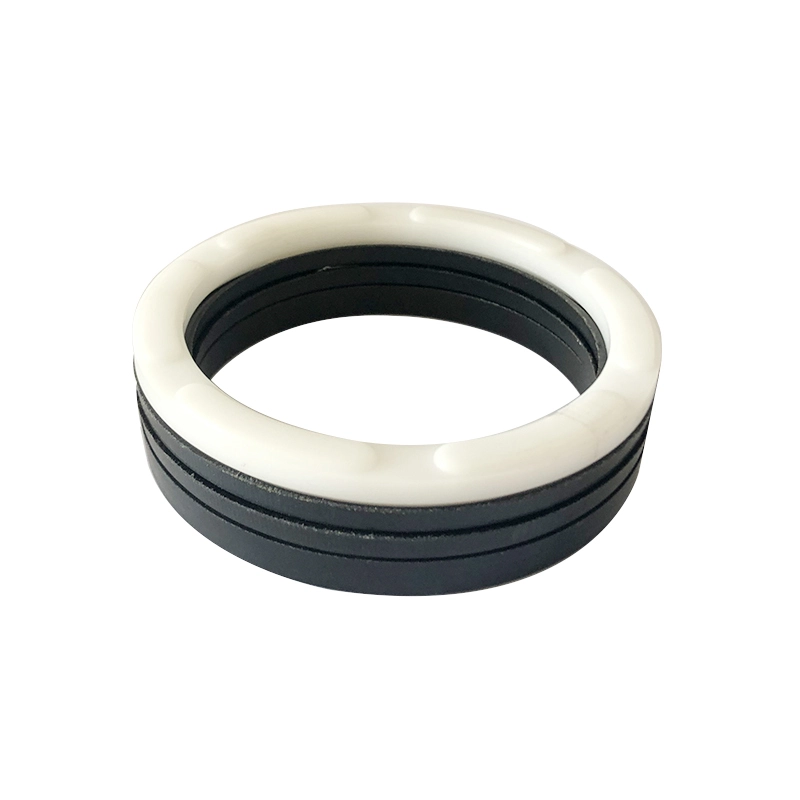

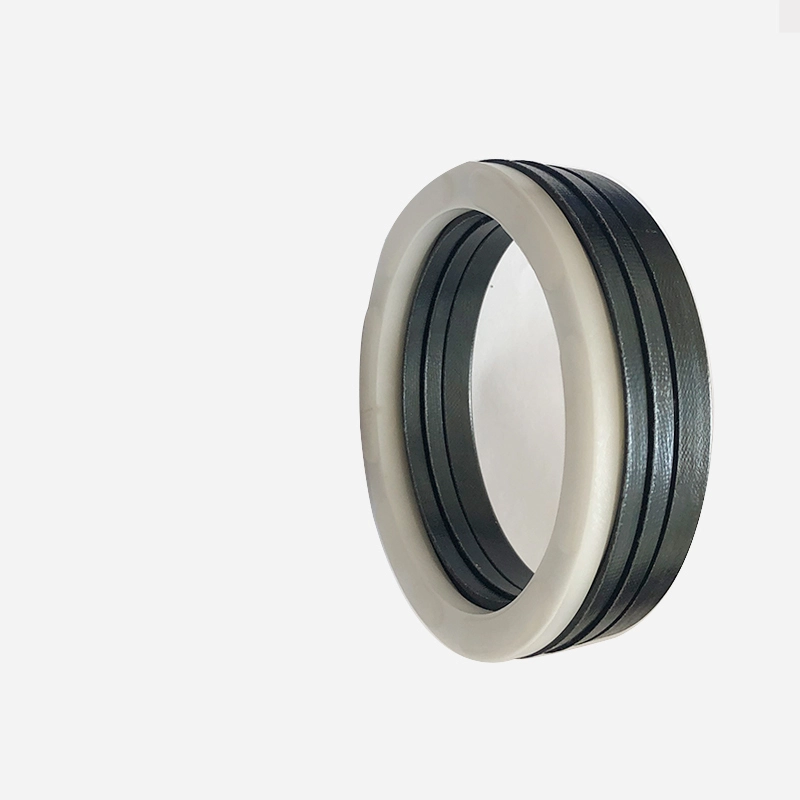

RCEK er sammensat af et sæt V-formede tætningsringe, en trykring og en understøtningsring og er velegnet til hydraulisk frem- og tilbagegående bevægelse af envejs tryk. Fedtekompatibelt med tætningsmaterialet skal påføres under installationen. Det kan ikke installeres i en integreret (lukket) rille. Det bruges til stempelforseglinger i mellemstore og tunge belastninger. Funktioner:

1.

2. Det kan bruges under barske arbejdsforhold og er velegnet til næsten alle medier og barske forhold;

3.. Det har en lang levetid og kan bruges til oliefri smøresætning (rimelig valg af materiale);

4. Forseglingsydelsen kan justeres, og den aksiale størrelse kan justeres ved at tilføje eller fjerne V-formede tætningsringe;

Det kan fungere effektivt, selvom forseglingsoverfladekvaliteten er dårlig.

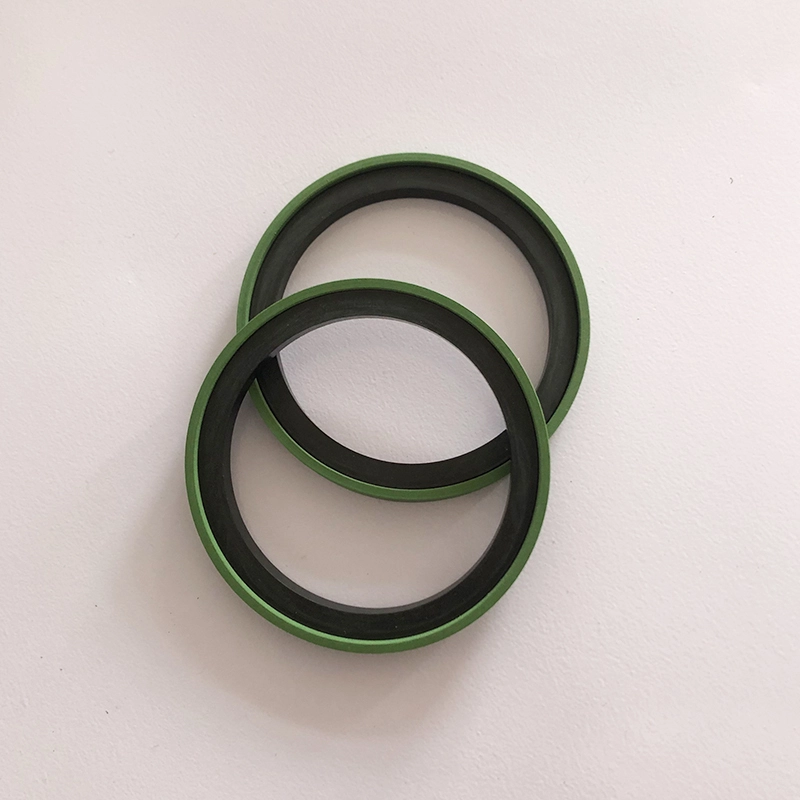

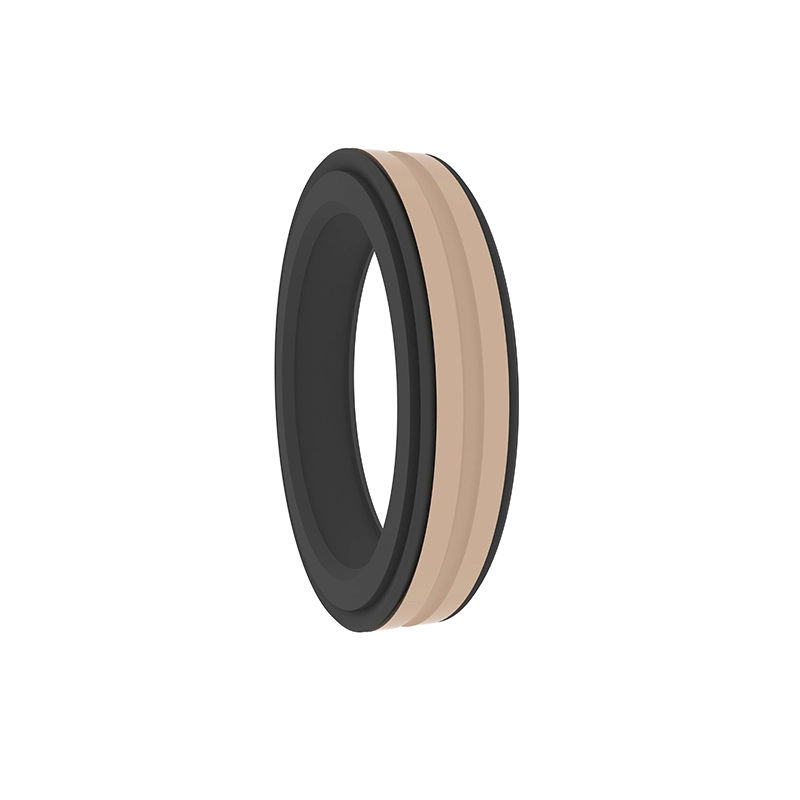

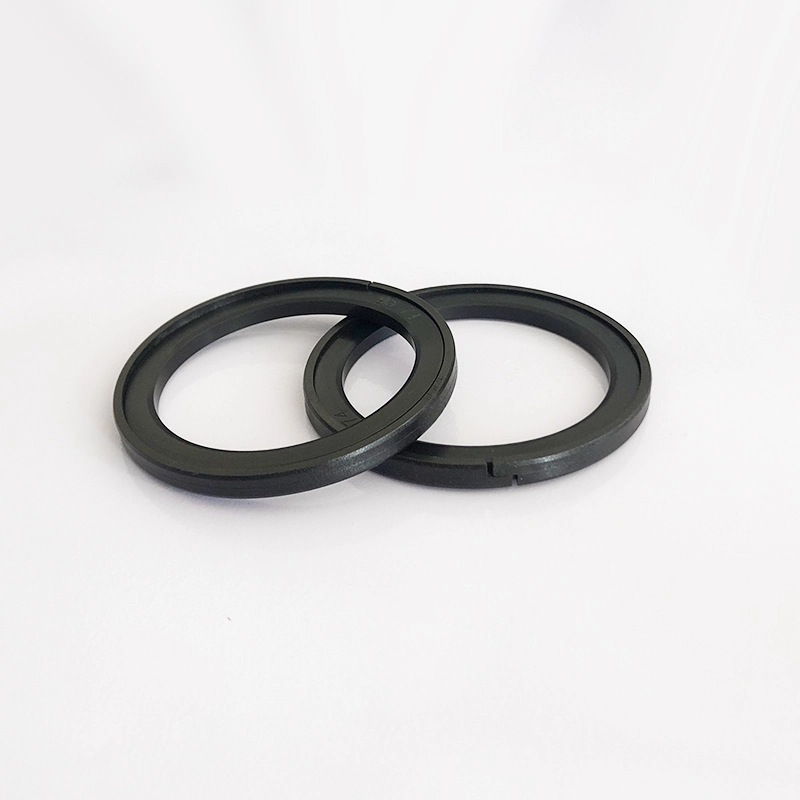

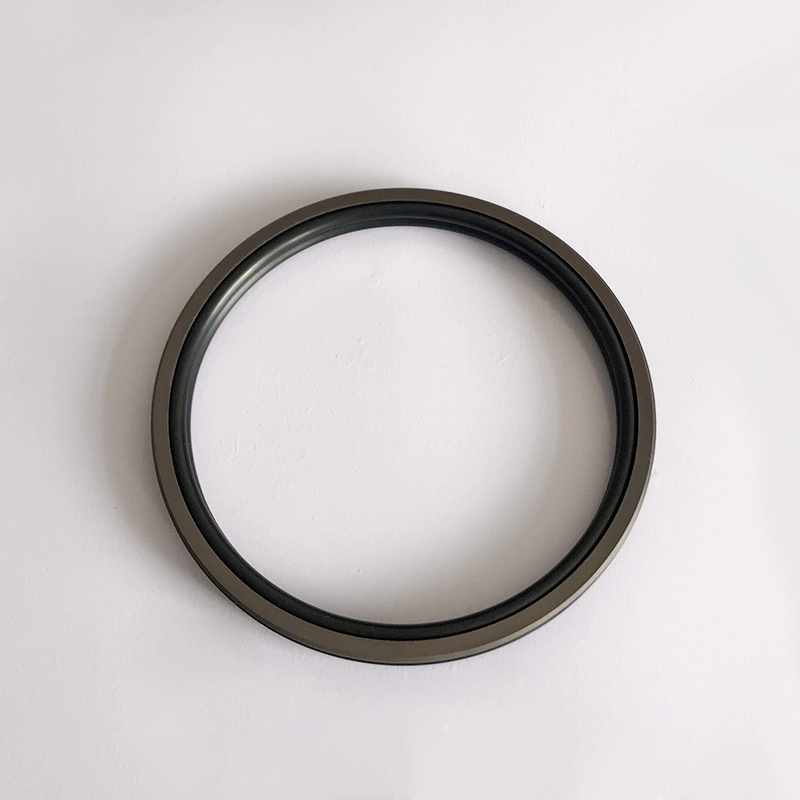

RCKR er sammensat af en PU -tætningsring og en rektangulær gummiring, der er egnet til hydraulisk frem- og tilbagegående bevægelsesbidektionsforsegling. Det er et komplementært produkt af Glyd-ringprodukter med bedre forsegling og tryk-vedligeholdelsesevne end Glyd-ring og kan installeres uden hjælp af installationsværktøjer. Dens funktioner:

1. god dynamisk og statisk forseglingsydelse;

2.. Bedre lavtryksforseglingsydelse end Glyd ring og kan installeres uden installationsværktøjer;

3. lav friktion, lille startmodstand og glat bevægelse;

4. lang levetid kan bruges til oliefri smøresætning;

5. Kan bruges til tovejs trykforsegling;

Installationsgrillen er i overensstemmelse med ISO7425/1 -standarden.

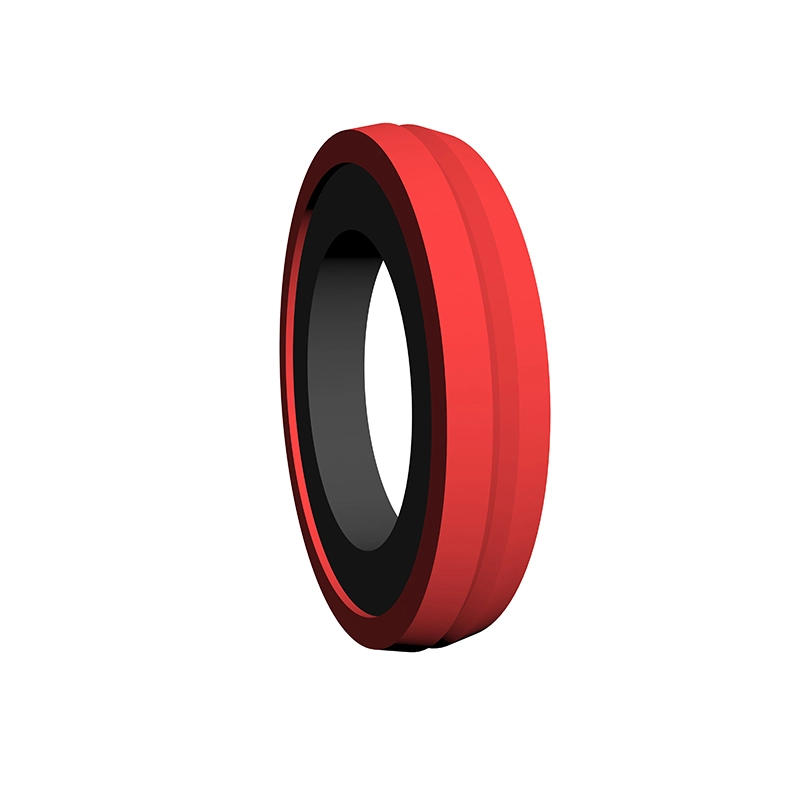

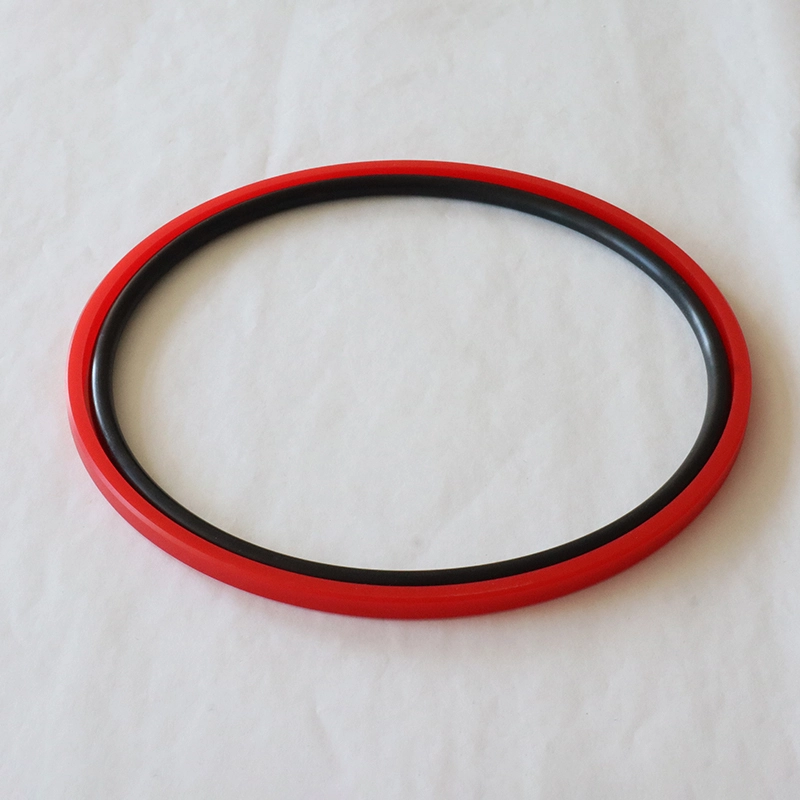

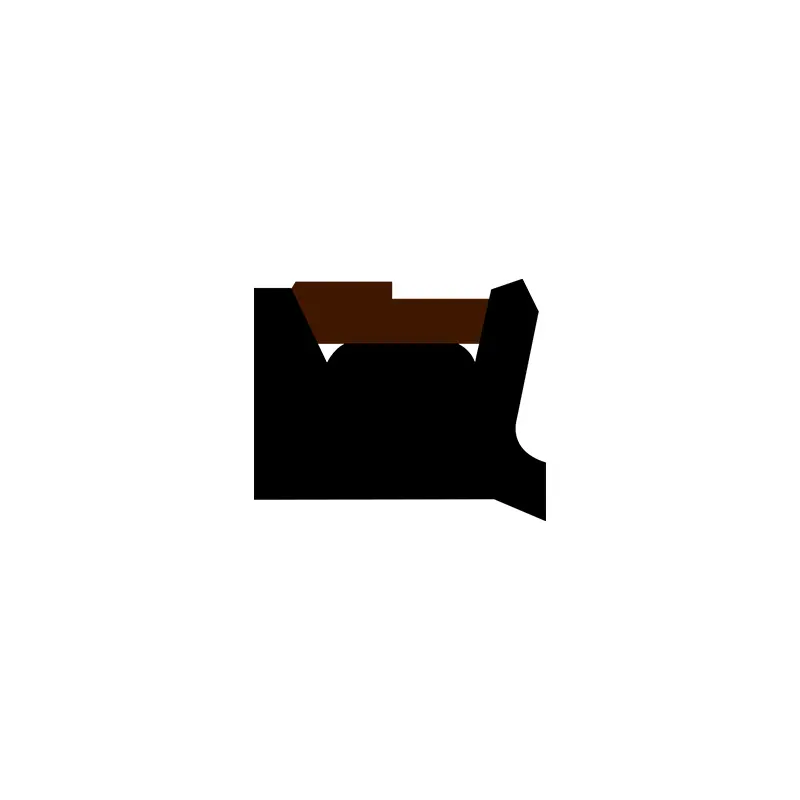

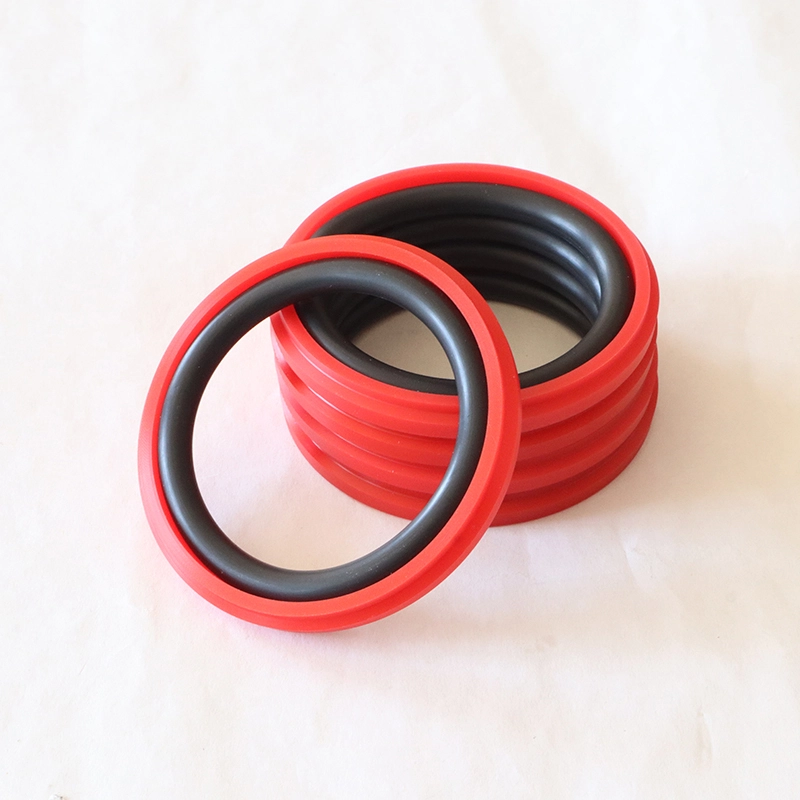

RPW er sammensat af en speciel formet PU-tætningsring og en O-formet gummiring, der er egnet til hydraulisk frem- og tilbagegående bevægelsesbydet trykforsegling. O-ringen giver radial kraft og kompenserer for slid på tætningsringen. Det bruges generelt i forbindelse med en guidering. Funktioner:

1. lav friktion, lille startmodstand, glat bevægelse, ingen krybning;

2. meget højt trykstabilitet under pres og barske forhold;

3. god tætningspræstation ved både høje og lave tryk;

Der kræves ingen installationsværktøjer til installation.

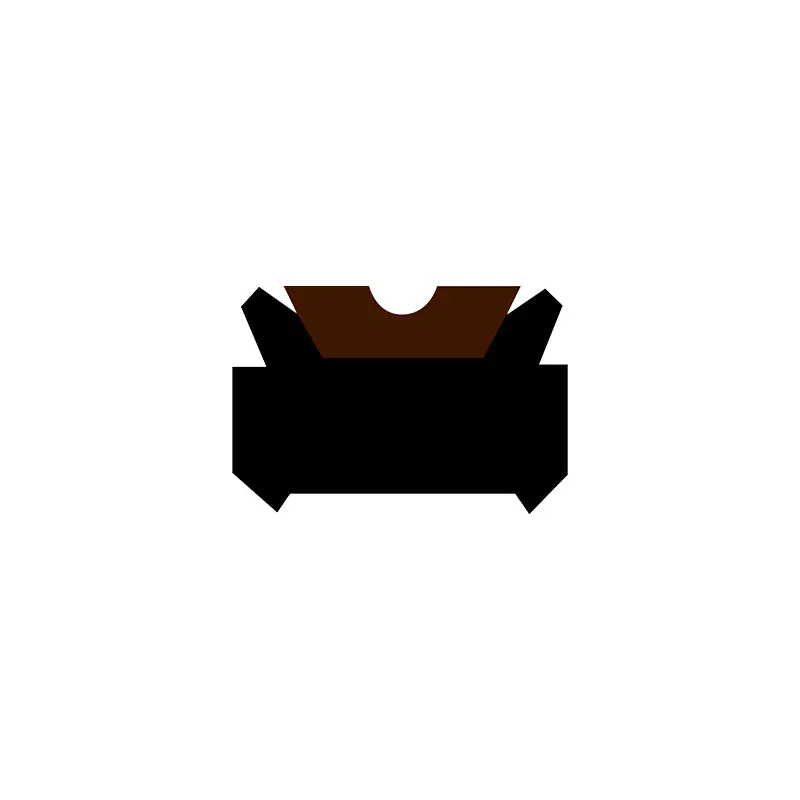

TDA og TDMA er sammensat af en speciel formet gummi (eller polyurethan) elastomer og en modificeret PTFE-tætningsring, og har egenskaberne ved god tætning, lang levetid, lav friktion, ingen krybning osv. TDA er velegnet til envejs trykforsegling af stempler. TDMA er velegnet til tovejs trykforsegling af stempler.

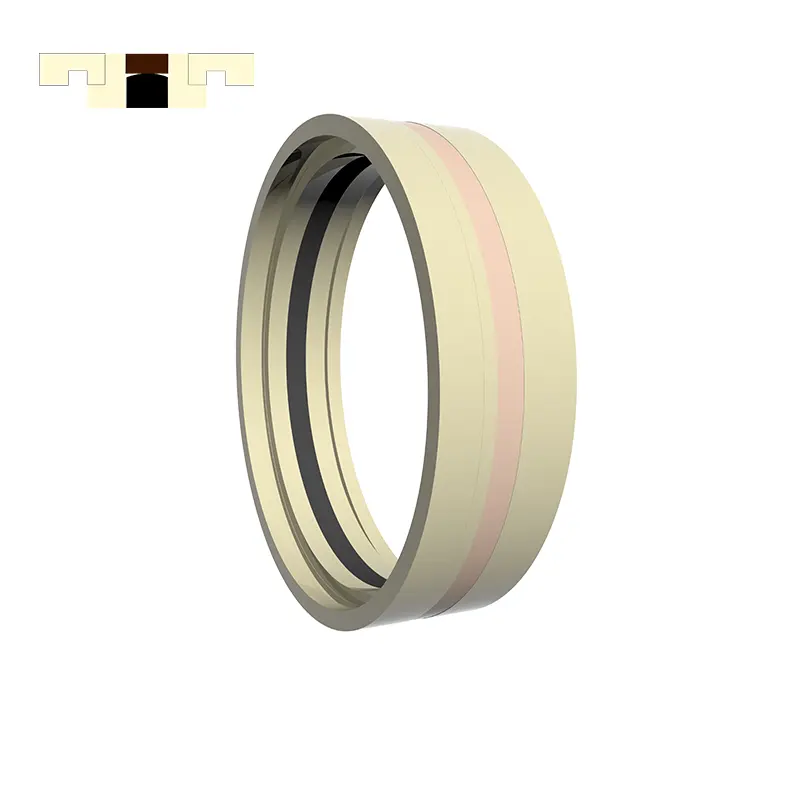

GGDA består af en PTFE-fyldt tætningsring, to L-formede plaststøtte ringe og en elastisk kraft O-ring, med god forsegling, lang levetid, lav friktion, ingen krybning og andre egenskaber. Velegnet til stempel tovejs trykforsegling.

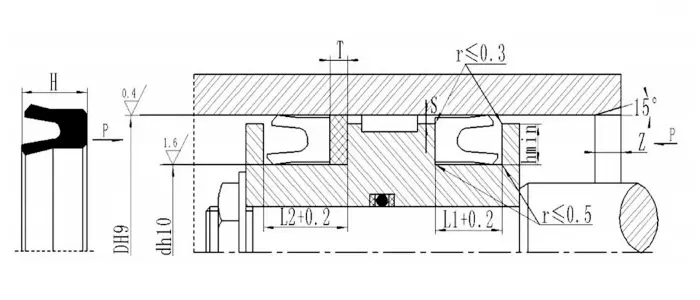

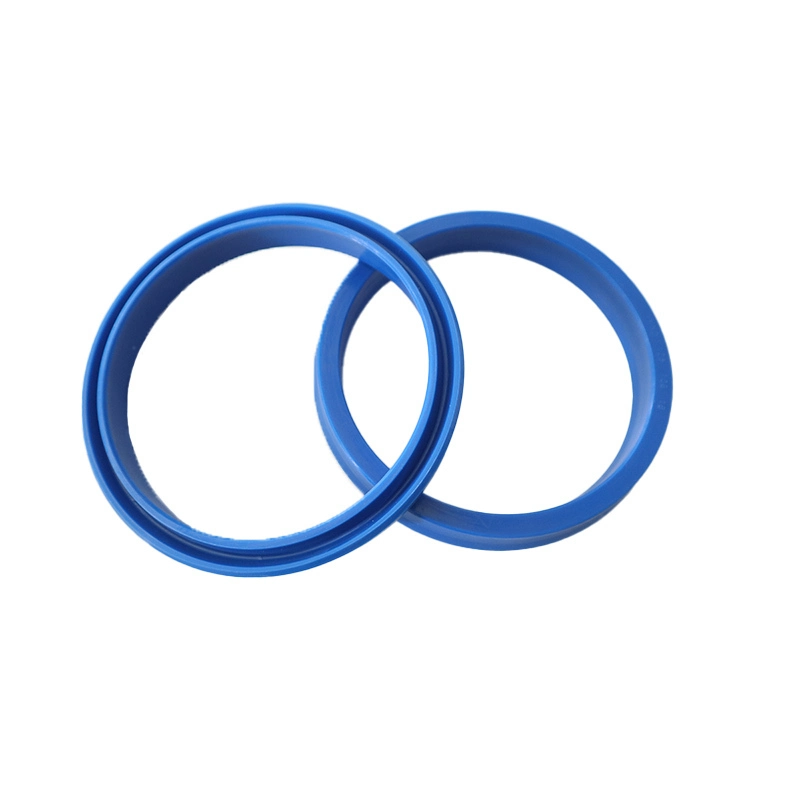

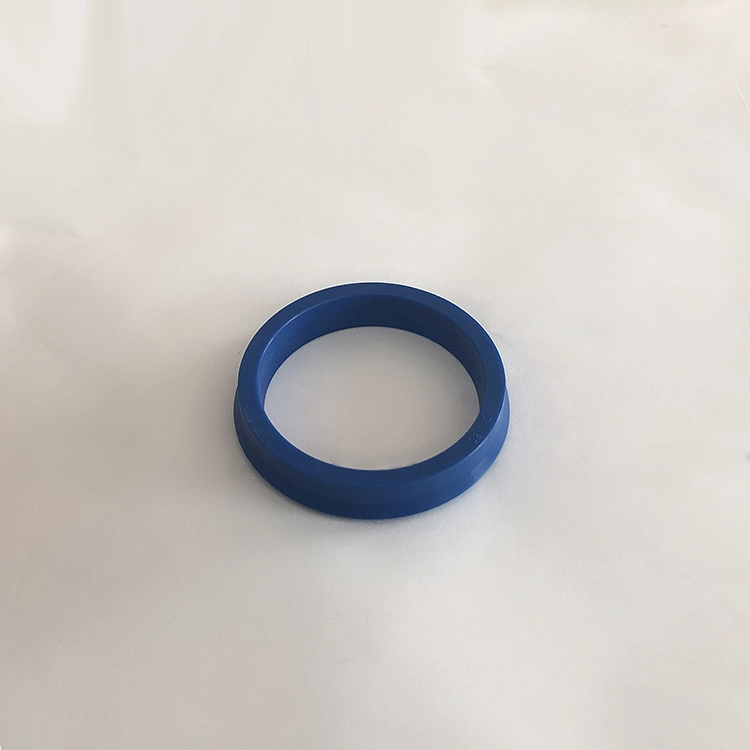

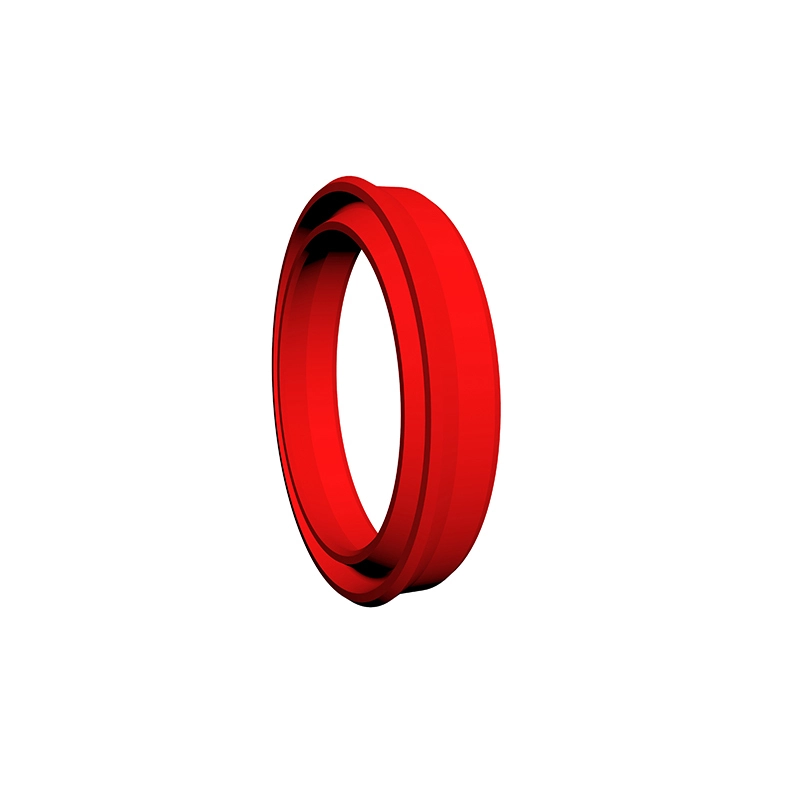

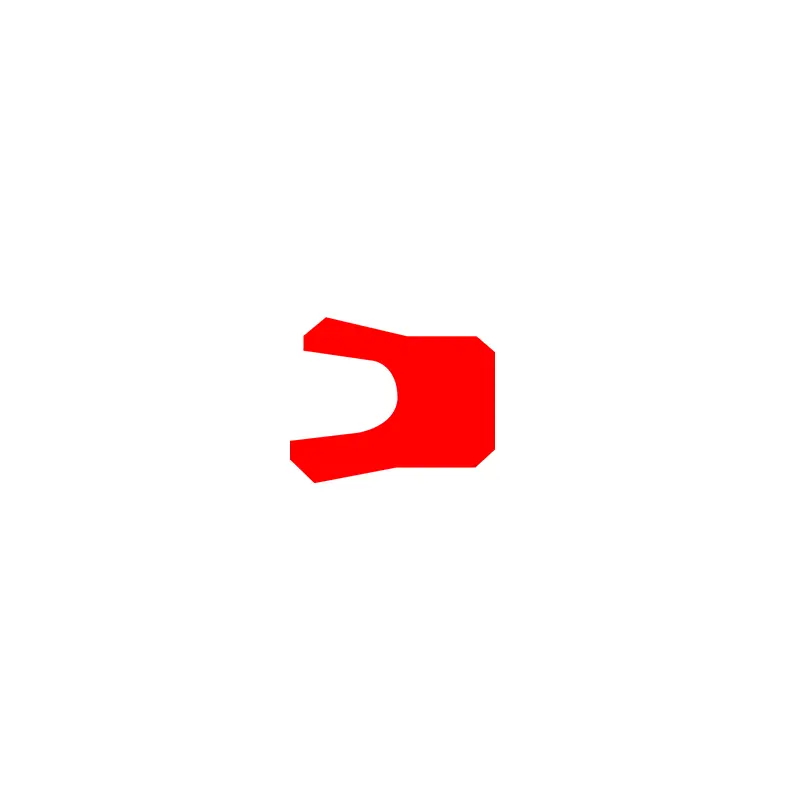

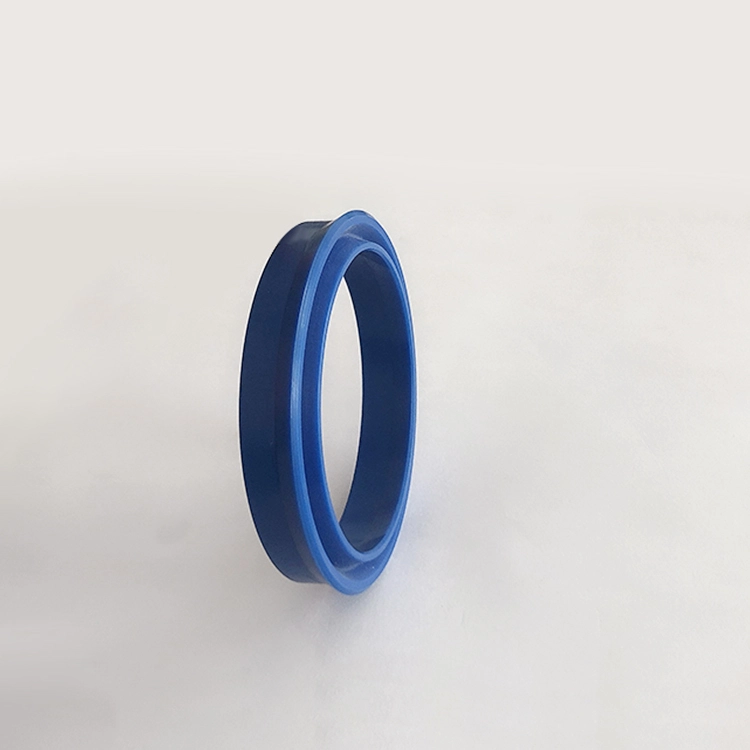

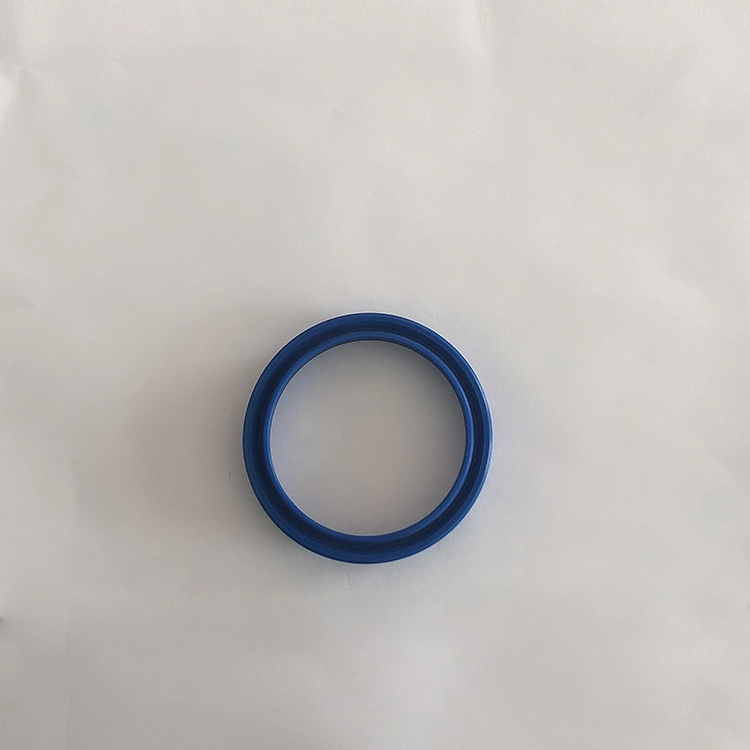

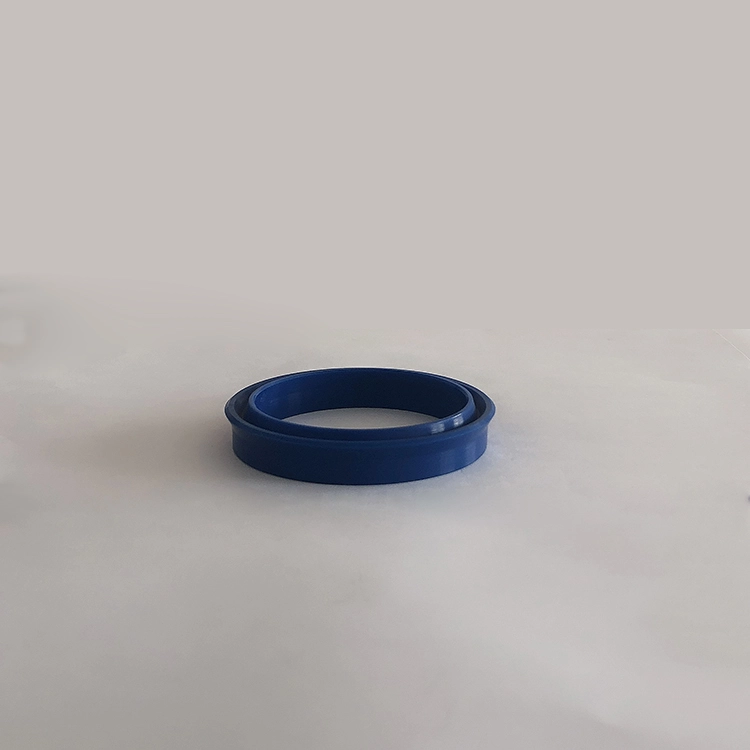

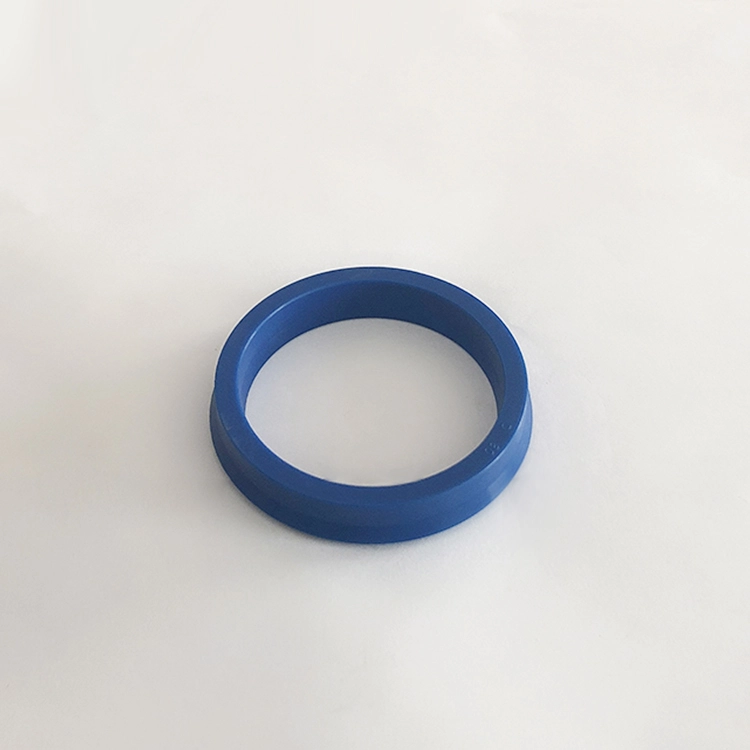

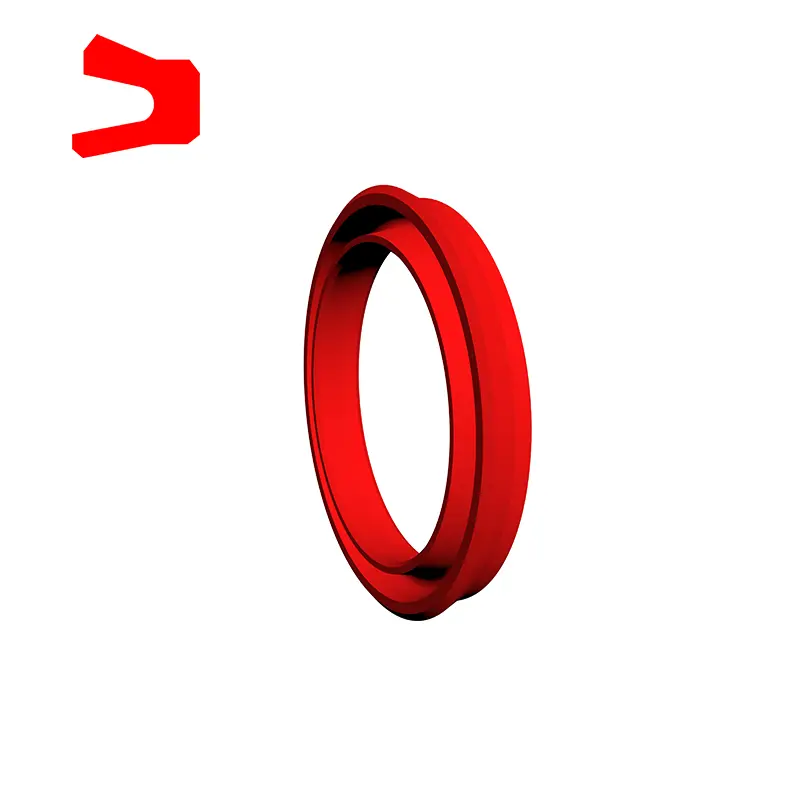

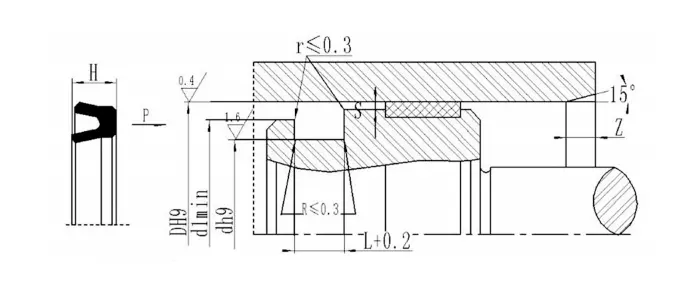

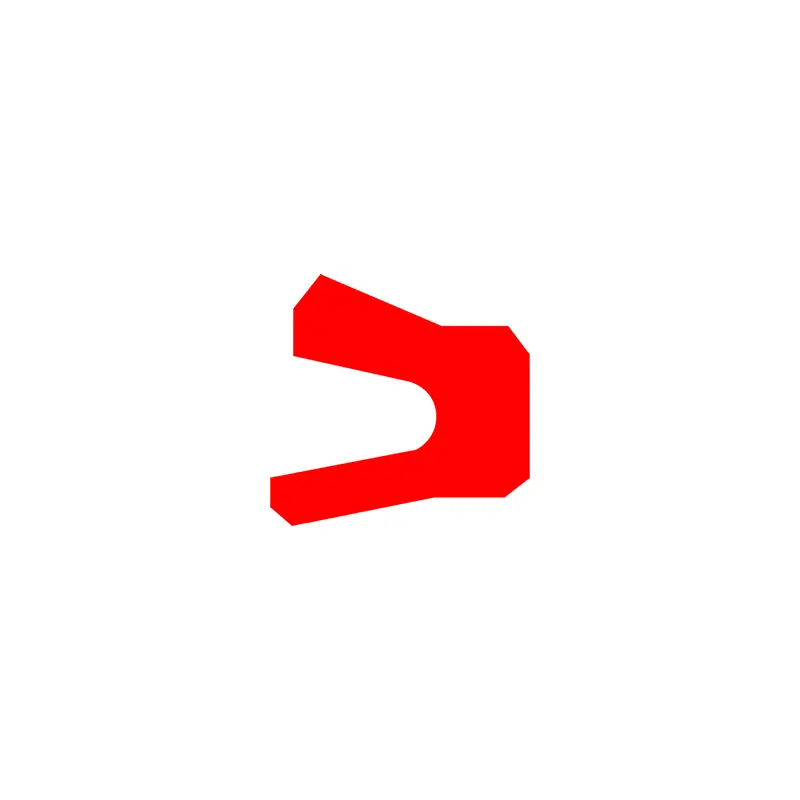

RCUP-tætningsring er en asymmetrisk tætning, der er specielt brugt på stemplet, der er egnet til hydraulisk frem- og tilbagegående bevægelse envejsforsegling med god tætningspræstation. Groove er i overensstemmelse med ISO5597 -standarden. YXD-type forseglingring til aksel er en asymmetrisk tætning, der er specielt brugt på stemplet, der er egnet til hydraulisk frem- og tilbagegående bevægelse envejsforsegling med god tætningspræstation. Når det bruges under 12 ~ 32MPa, kræves en fastholdelsesring ved hælen. Groove er i overensstemmelse med JB/ZQ4265-97 Standard. Funktioner:

1. gælder for lette belastninger og mellemstore belastninger;

2. god forseglingsydelse til både højtryk og lavtryksforsegling;

3.. En række forskellige materialer er tilgængelige med en bredere vifte af mediebestandighed;

4. Enkel struktur og nem installation og vedligeholdelse.

Produktfunktioner og applikationer:

Valg af materiale:

RC61, RC62

1.. Materialerne i O-ringe kan være: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.

2. Forseglingsringmaterialer: Standardmateriale PTFE3, andre valgfrie materialer PTFE2, PTFE4, PU osv.

OK

1. Materiale af matchende rektangulær ring: R01 nitrilgummi

2. Materiale af tætningsring: sammensat termoplastisk materiale.

RC63, RC64, SPG, RC66, AQ, AQF

1.. Materialerne i O-ringe kan være: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.

2. tætningsringmaterialer: standardmateriale PTFE3, andre valgfrie materialer PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Matchende gummiring Materiale: R01 Nitrilgummi

2. fastholder ringmateriale: nylon PA/polyoxymethylen pom

3. guide ring: nylon PA/polyoxymethylen pom/polytetrafluorethylen ptfe

GDKK, RC67

1. Tilgængelige elastomermaterialer: R01 nitrilgummi (NBR), R02 fluororubber (FKM) osv.

2. Forseglingsringmateriale: Standardmateriale PTFE3, andre valgfrie materialer PTFE2, PTFE4.

3. fastholder ringmateriale: POM/PA/PTFE, PTFE -materiale bruges, når temperaturen overstiger 100 grader.

RCEK

1. Tryk på ringmateriale: polytetrafluorethylen, nitril klud, fluororubber klud, nylon, polyoxymethylen

2. V-ring Materiale: Polytetrafluorethylen, nitrilgummi, nitrilklud, fluororubber, fluororubber klud

3. Supportringmateriale: nitrilklud, fluororubber klud, nylon, polyoxymethylen, polytetrafluoroethylen

RCKR, RPW

1. Matchende rektangulært ringmateriale: RO1 nitrilgummi (NBR)

2. tætningsringmateriale: PU

Yxd

Valgfri nitrilgummi (R01), fluororubber (R02), polyurethan (PU) osv.

Bestillingseksempel:

Bestillingsmodel RC61-40X29X4.2-PTFE3-R01Ordering Model RC61-B-40X29X4.2-PTFE3-R02

RC61-Glyd Ring RC61-B-huls tætning DXDX L-materialekode

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 Materialekode

Bestil model OK-80x59x8 Cylinderdiameter X Groove Diameter X Groove Bredde

Bestillingsmodel RC63-80-PTFE3-R01 eller SPGC-80-PTFE3-R01

RC63/SPGC-Model 80-cylindret diameter D PTFE3-PTFE materialekode R01-O-ring materialekode

Ordre Model KDAS-80X60X22.4 Cylinderdiameter X Groove Diameter X Groove Widde (L)

Ordre Model TPM-80x60x22.4 Cylinderdiameter X Groove Diameter X Groove Widde (L)

Bestillingseksempel: GDKK-80*62*43*22,5-R01

Bestil model RC64-80-PTFE3-R01

RC64-Model 80-cylindret diameter D PTFE3-PTFE materialekode R01-O-ring materialekode

Bestillingseksempel: SPG-D*D*L-PTFE3-R01 (Ydre diameter*Indvendig diameter*Groove Bredde) PTFE3, R01-Material-kode

RC66

Ordre model RC67-100X85X12.5-PTFE3-R01 eller SPGW-100X85X12.5-PTFE3 -R01

Model-cylindret diameter x Groove bunddiameter X Groove Bredde PTFE3-modificeret PTFE-materialekode R01 Elastomer Materialekode

RCEK

Aq

Aqf

Rckr

RPW

TDA

Afskåret længde

TDMA

GGDA

Rcup

Bestillingseksempel: Ordre Model RCUP D63 × 48 × 10 Cylinder Diameter × Groove Diameter × Seal Højde

Yxd

Ordre Model YXD63 × 51 × 14-R01 Cylinderdiameter × Groove Diameter × Seal Højde-materiale kode

Specifikationer:
