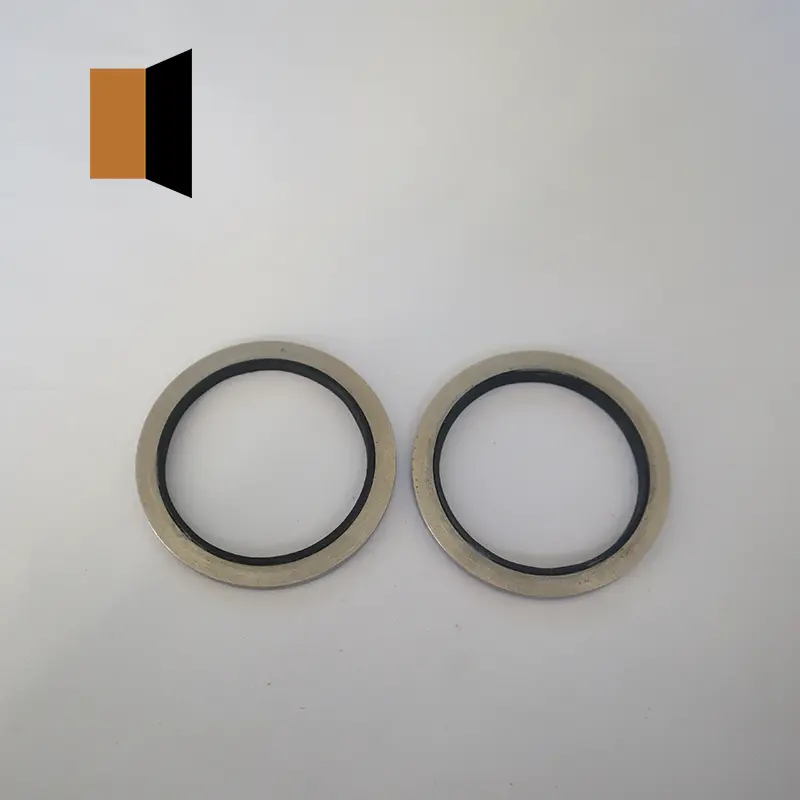

Grundlæggende hydrauliske sæler

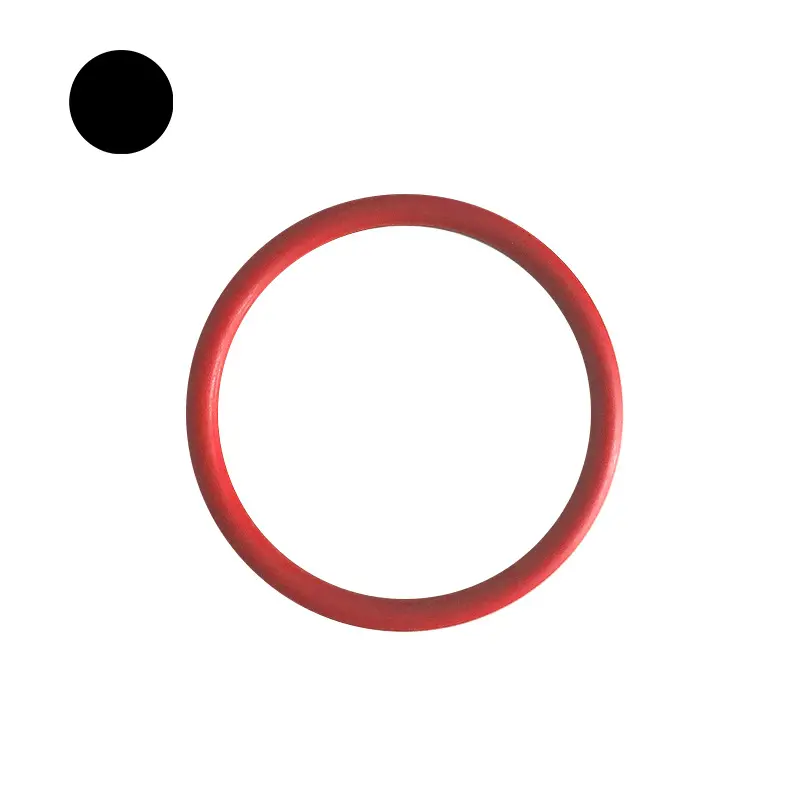

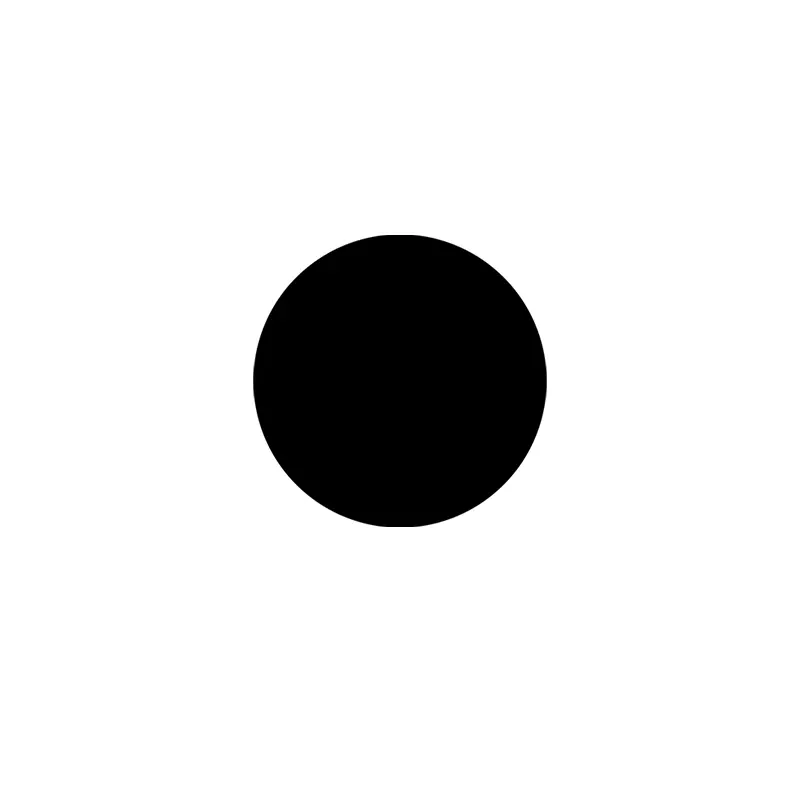

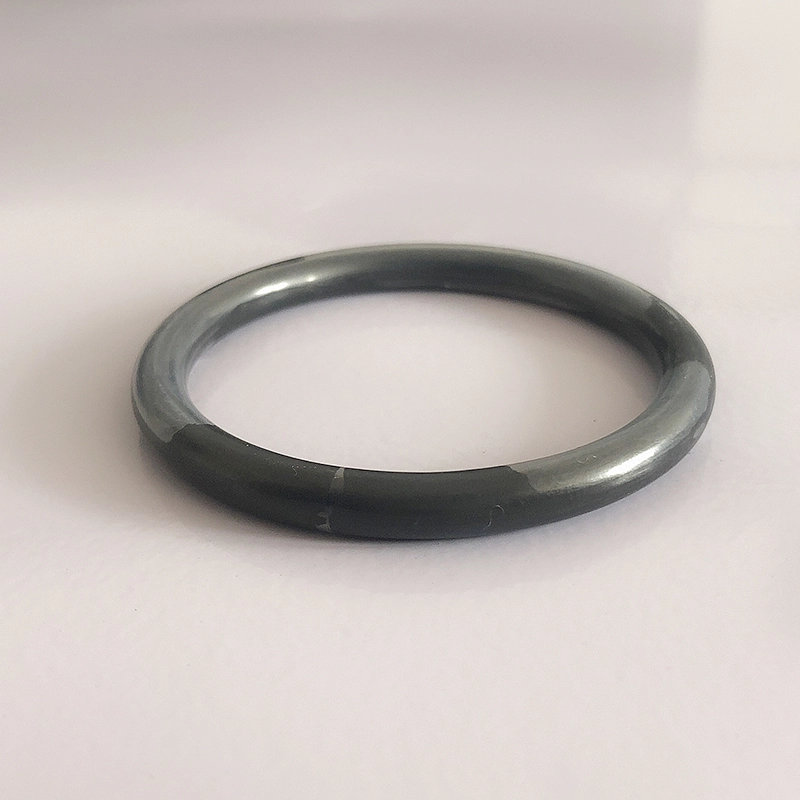

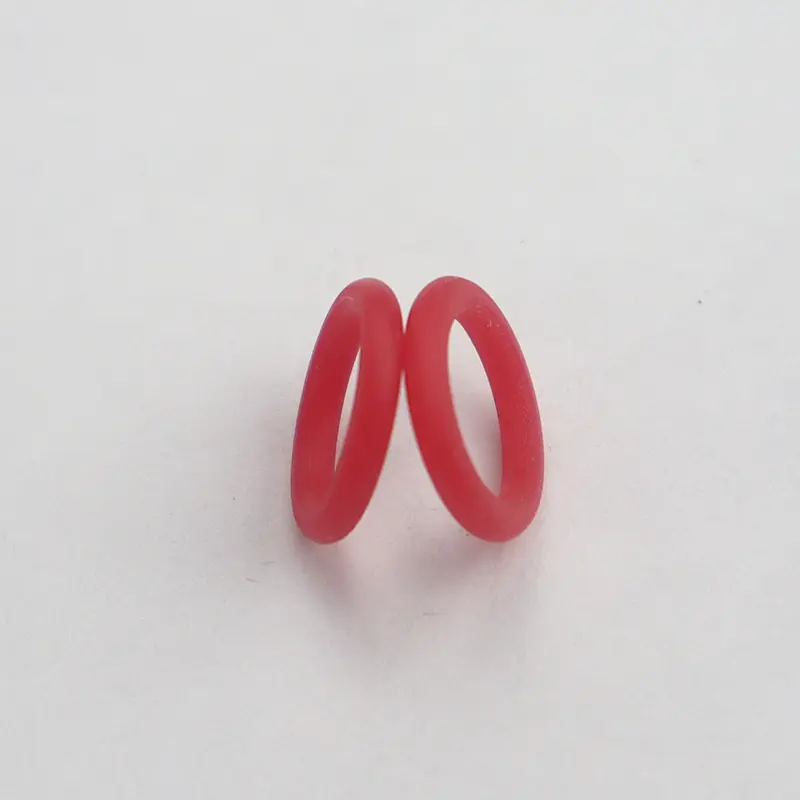

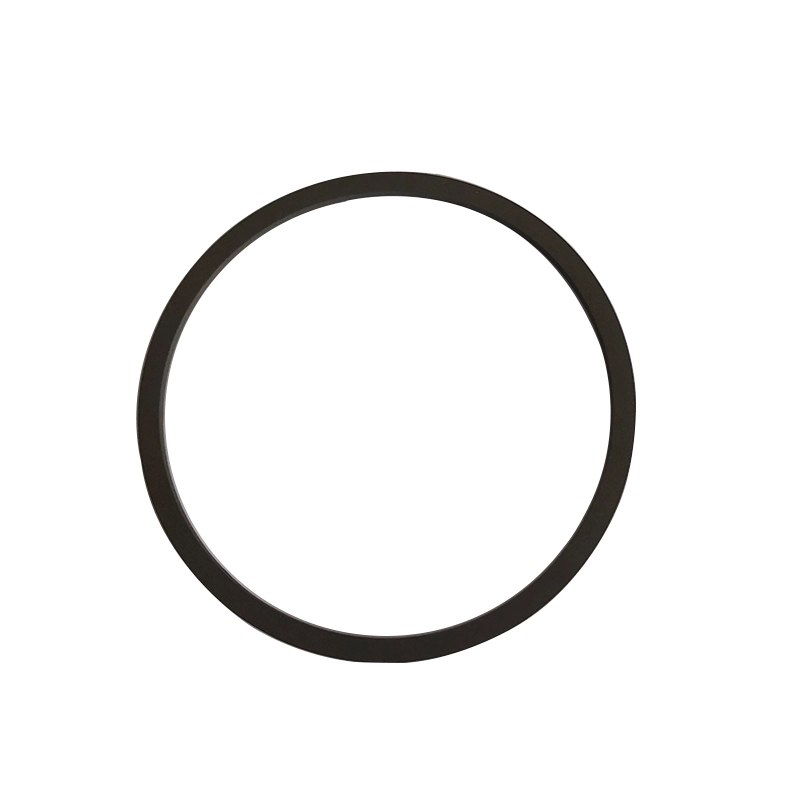

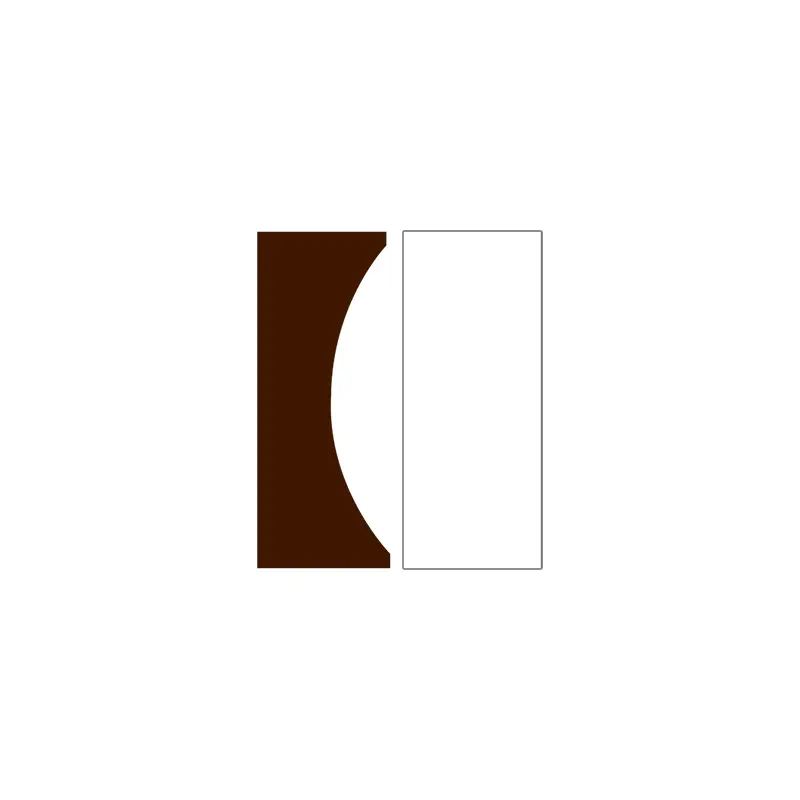

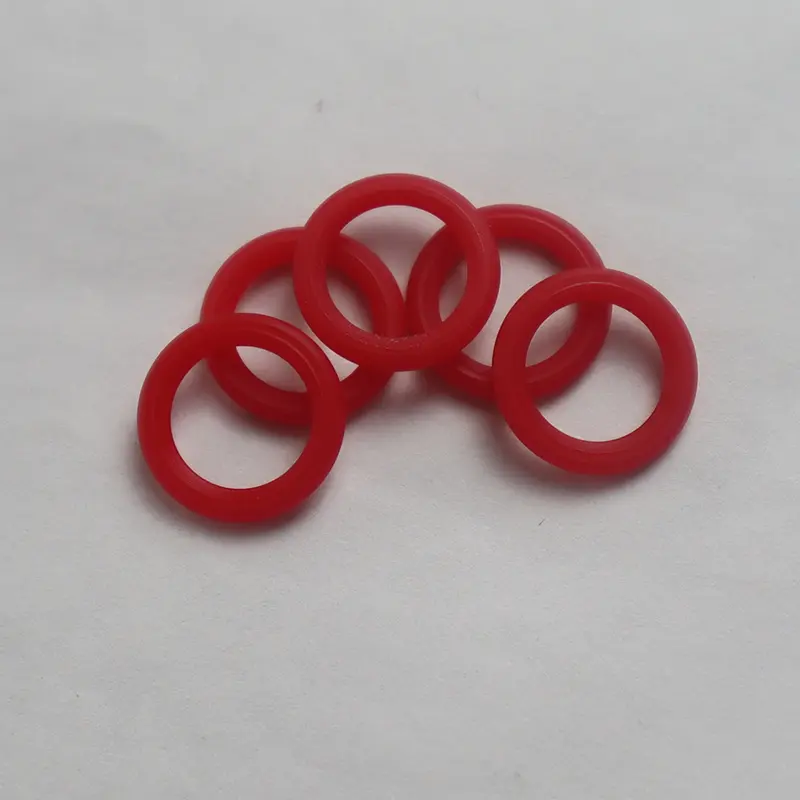

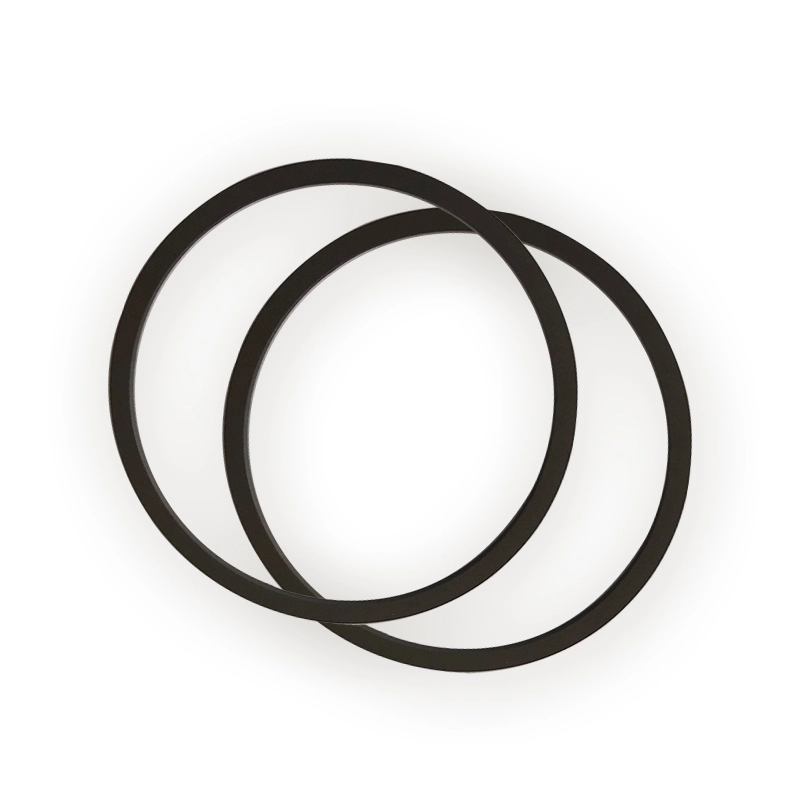

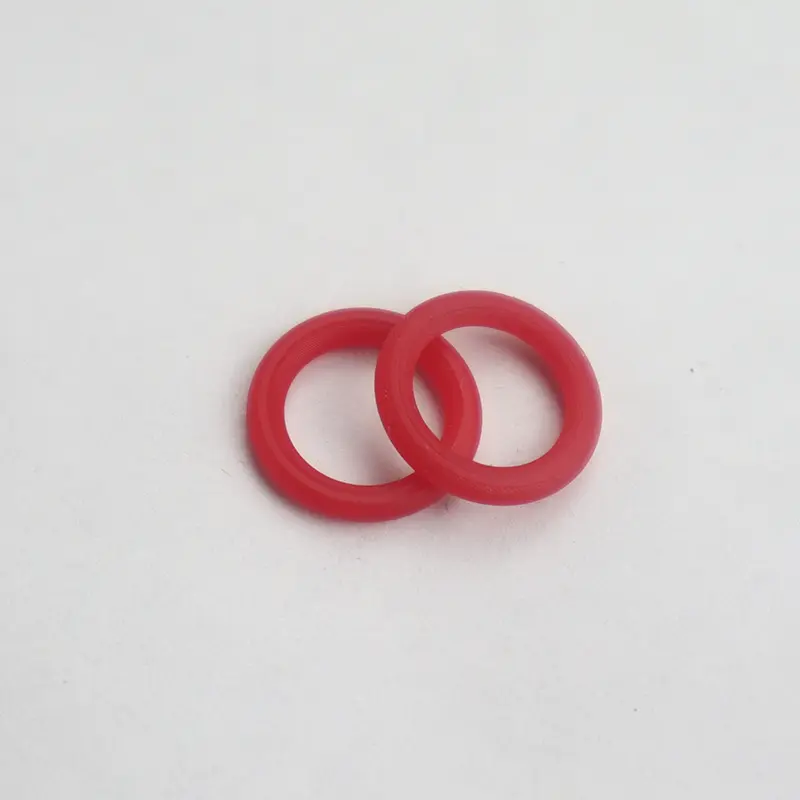

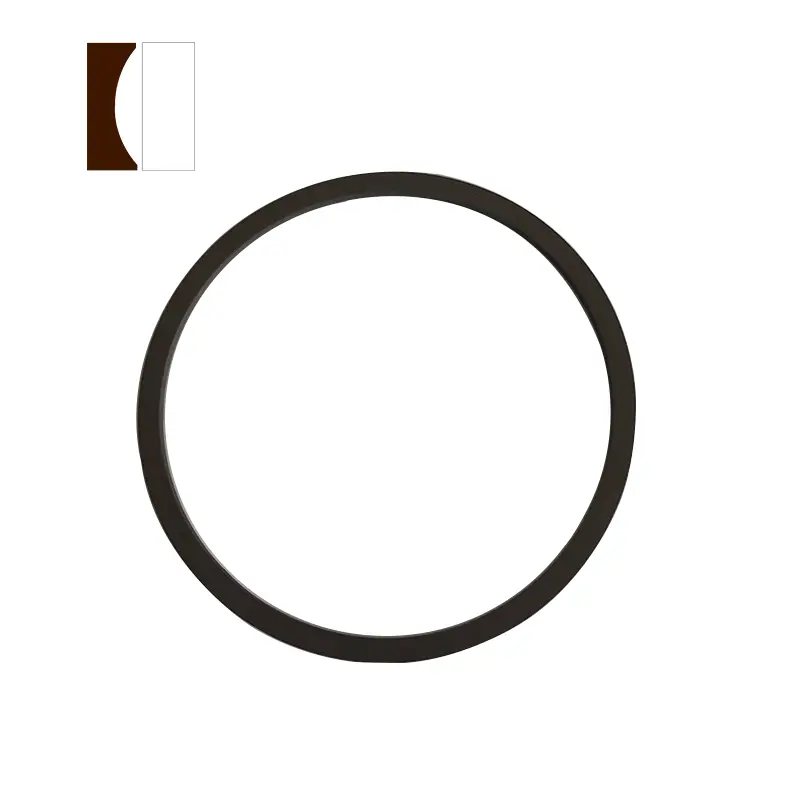

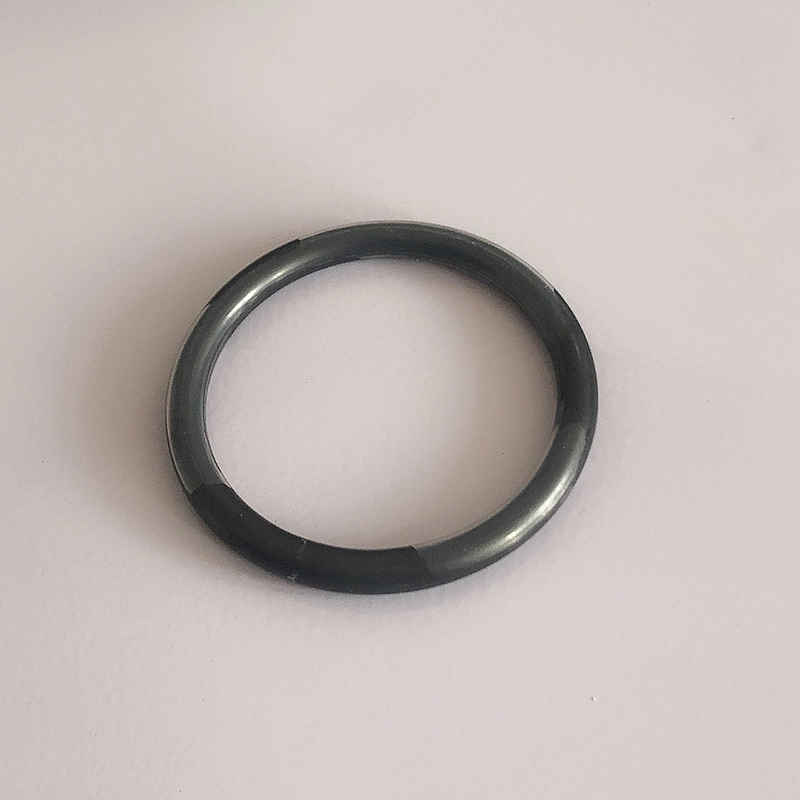

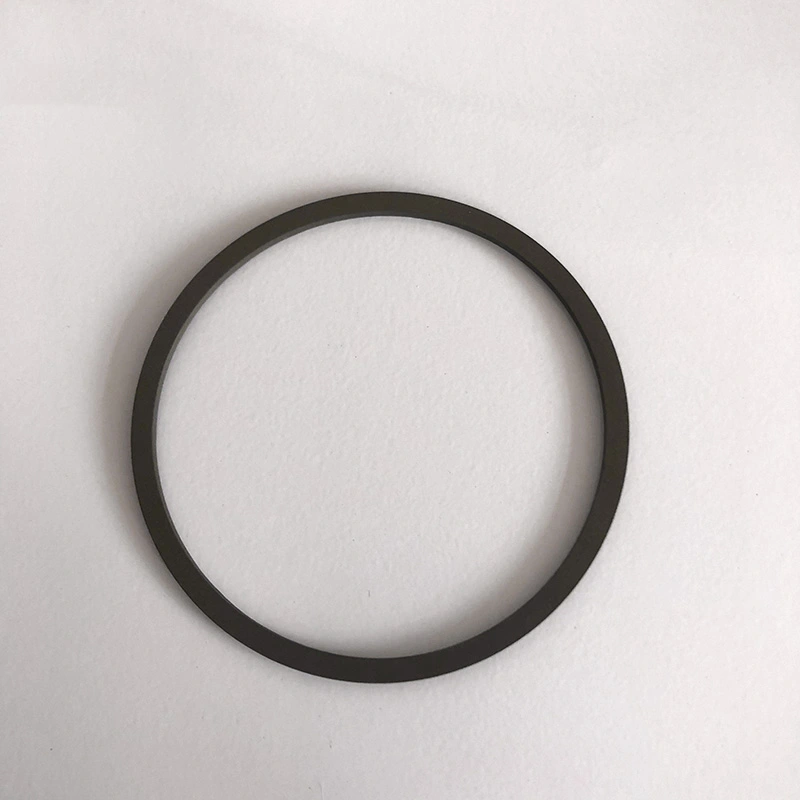

Ruichen SEALS 'grundlæggende hydrauliske sæler inkluderer hovedsageligt flere typer sæler, hver med sine egne fordele. O-ringe er vidt brugt i forskellige dynamiske og statiske forseglingsbegivenheder på grund af deres lave produktionsomkostninger og praktisk anvendelse. De fleste lande har formuleret en række produktstandarder for O-ringe, blandt hvilke den amerikanske standard (AS568), den japanske standard (JISB2401) og den internationale standard (ISO 3601/1) er mere almindelige. De nationale standarder er GB3452.1 og GB1235.

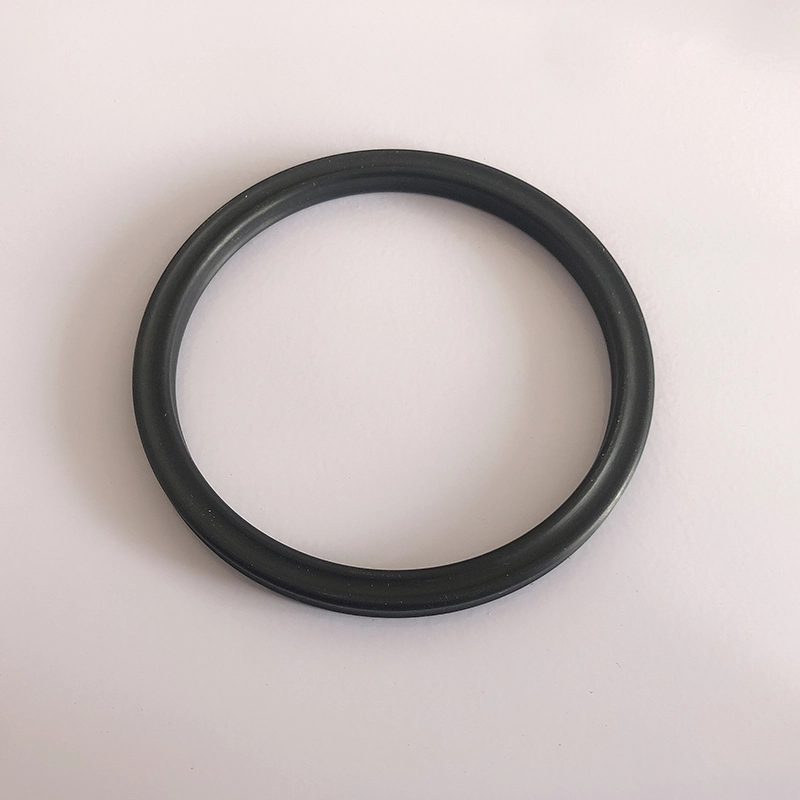

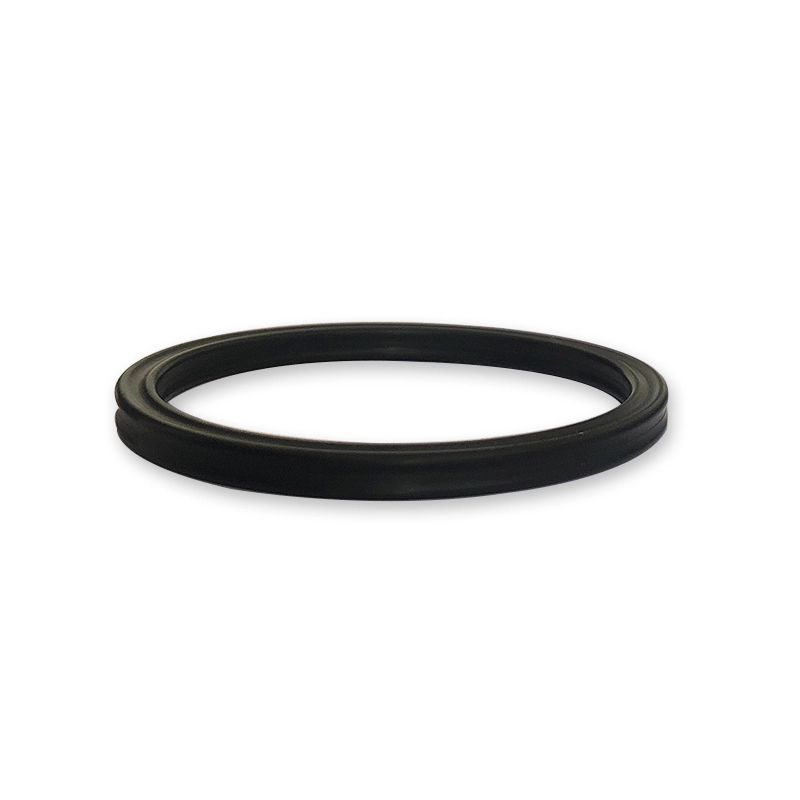

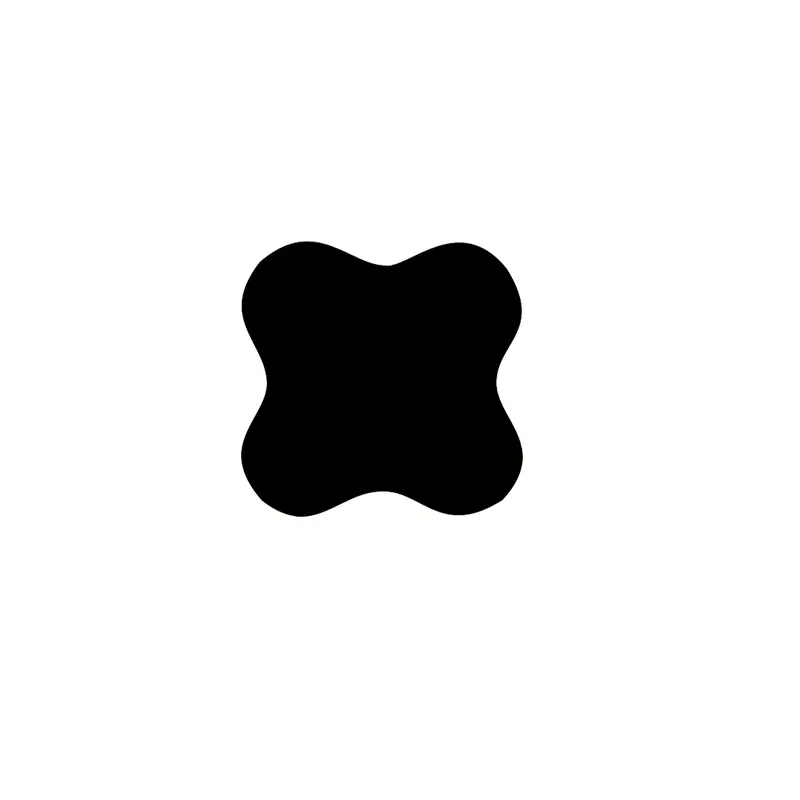

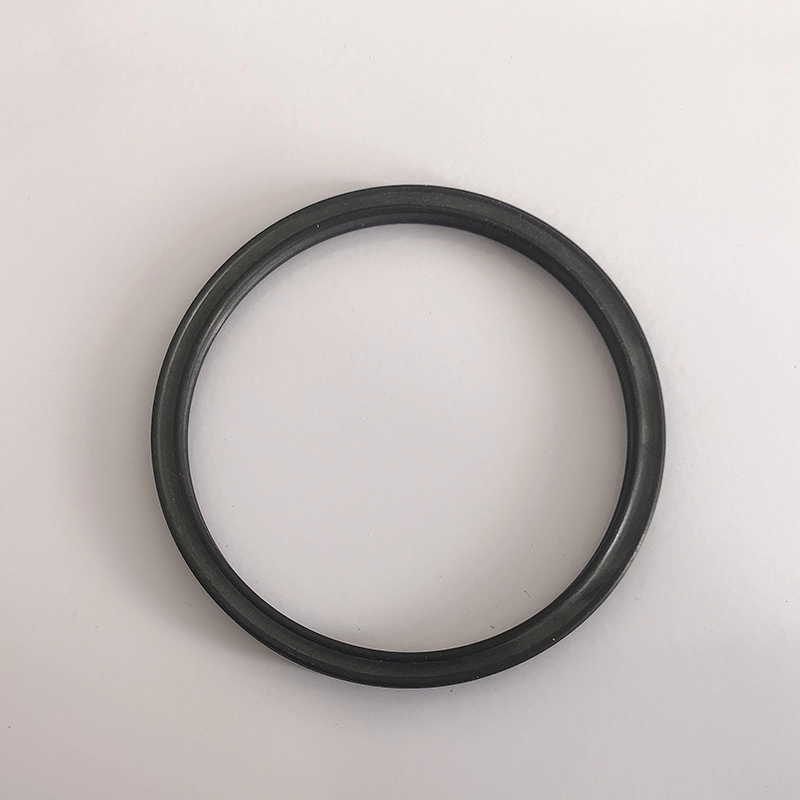

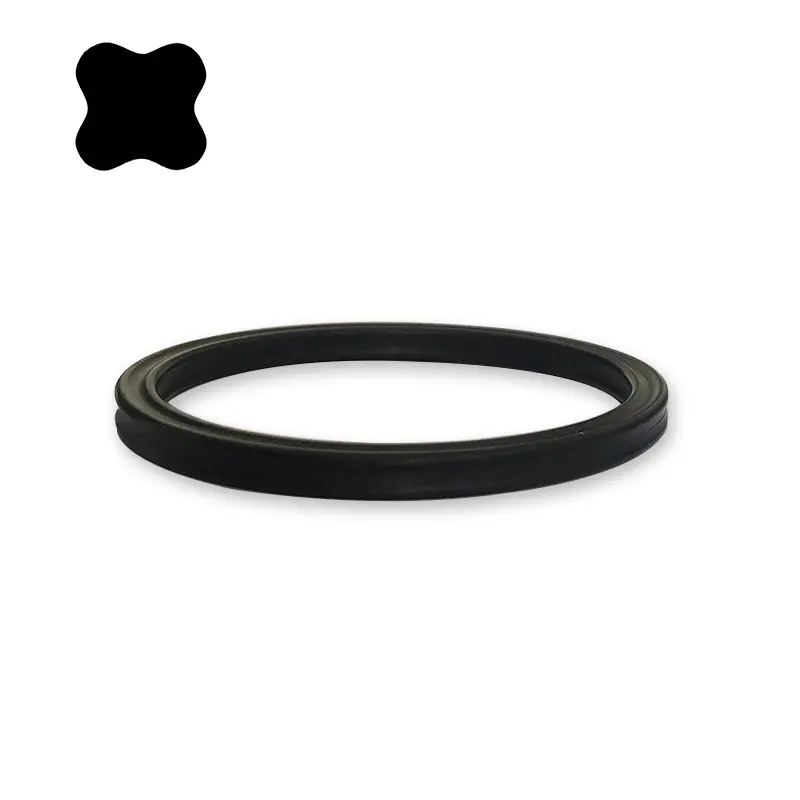

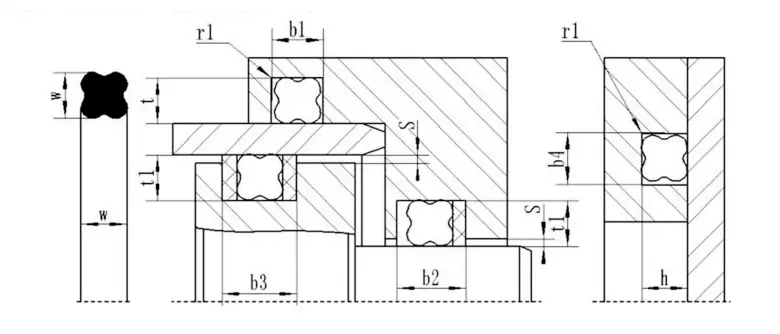

Den stjerneformede tætningsring er en fire-lip tætning med en X-formet form, så den kaldes også en X-formet ring. Det er en forbedring og forbedring baseret på O-ringen. Dens tværsnitsdimensioner er de samme som O-ringen af ​​USA som 568A-standard, og det kan dybest set erstatte brugen af ​​O-ringen.

Fordelene ved stjernestinge

Sammenlignet med O-ringe har stjernestrene mindre friktionsmodstand og mindre startresistens, fordi de danner et smørehulrum mellem tætningslæber. Da dens flashkant er placeret i den konkave del af tværsnittet, er tætningseffekten bedre. The non-circular cross section effectively avoids the rolling phenomenon during reciprocating motion.

Stjernerringens arbejdsmekanisme

Stjernerringen er et selvstramende dobbeltvirkende tætningselement. De radiale og aksiale kræfter afhænger af systemets tryk. Når trykket stiger, vil kompressionsdeformationen af ​​stjernringen stige, og den samlede tætningskraft vil stige, hvilket danner en pålidelig tætning.

Hvordan man vælger en stjerneformet sælring

Hvis diameteren af ​​skaftet og hullet er kendt, skal du vælge den relevante stjerneformede tætningsring i henhold til følgende kriterier:

1. statisk forsegling eller frem- og tilbagegående lineær bevægelse: (1) Hulforsegling: Den indre diameter af den stjernformede ring skal være kompatibel med rillen, eller mindre end ca. 2% af rillebundsdiameteren. Fordi den pre-komprimeringskraft, der genereres af præ-komprimering, kan effektivt forhindre den stjerneformede tætningsring i at dreje og rulle. (2) Skaftforsegling: Den indvendige diameter af den stjerneformede ring skal være lig med eller passende større end skaftets ydre diameter med ca. 0,2 ~ 0,3 mm, eller den kan være ca. 1% større end skaftets ydre diameter. Som et resultat vil tætningsringen være lettere at installere og have en længere levetid.

2. Rotarisk forsegling: Den indre diameter af den stjerneformede ring skal være ca. 2 ~ 5% større end diameteren af ​​den skaft, den forsegler. Fordi tætningsringen vil generere friktion og varme, når den bruges i en roterende bevægelse, og gummiet vil krympe, når den opvarmes (jouleeffekt). For at sikre, at tætningsringen kan smures og fungerer pålideligt, skal en stjerneformet ring med en indre diameter større end skaftdiameteren vælges. Normalt kan en tætningsring med et mindre tværsnit imødekomme behovene ved statisk tætning. Tværtimod skal en tætningsring med et større tværsnit vælges for at imødekomme den dynamiske tætning. I tilfælde af højt tryk eller store huller skal et gummimateriale med en højere hårdhed vælges. Den bedste måde er at tilføje en PTFE -fastholdelsesring for at forhindre ekstruderingsskader med højt tryk.

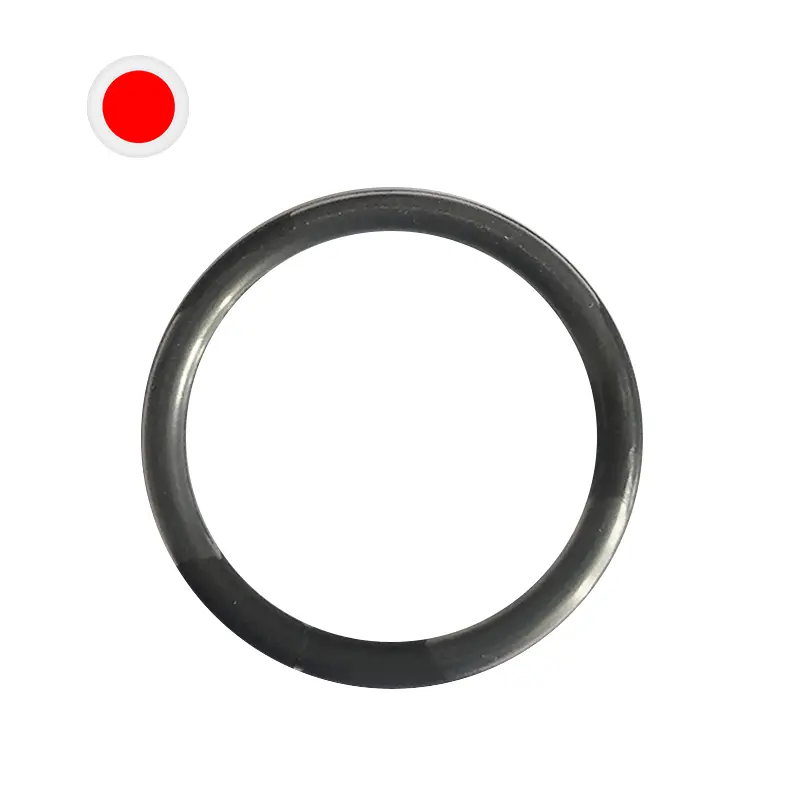

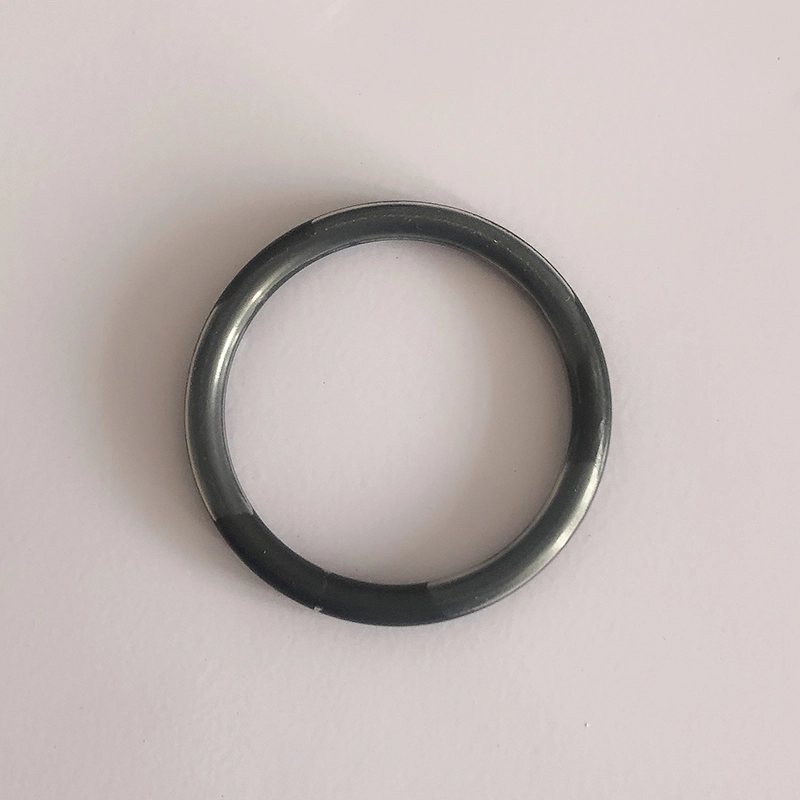

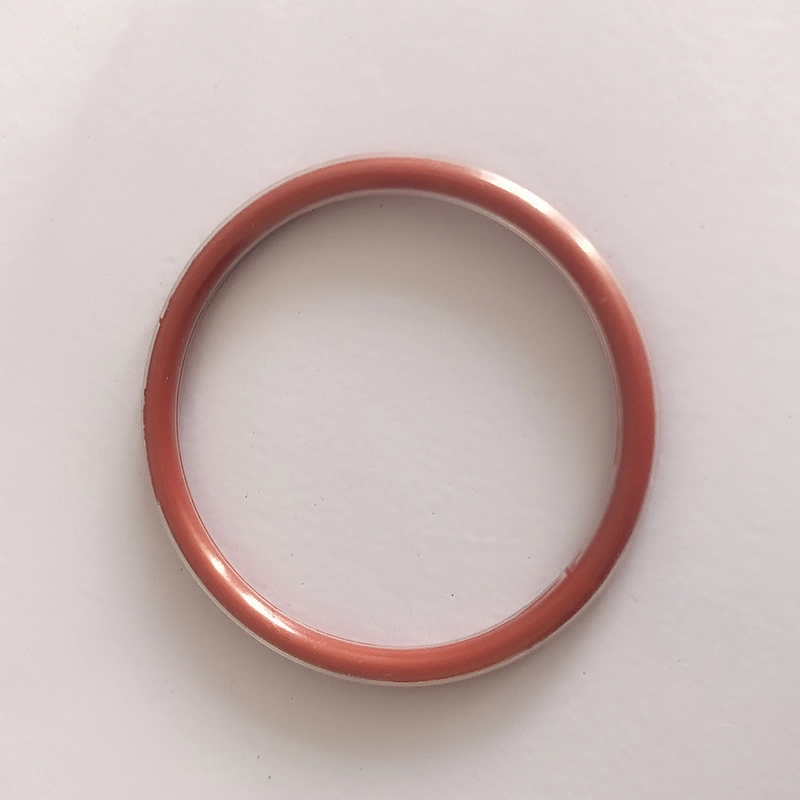

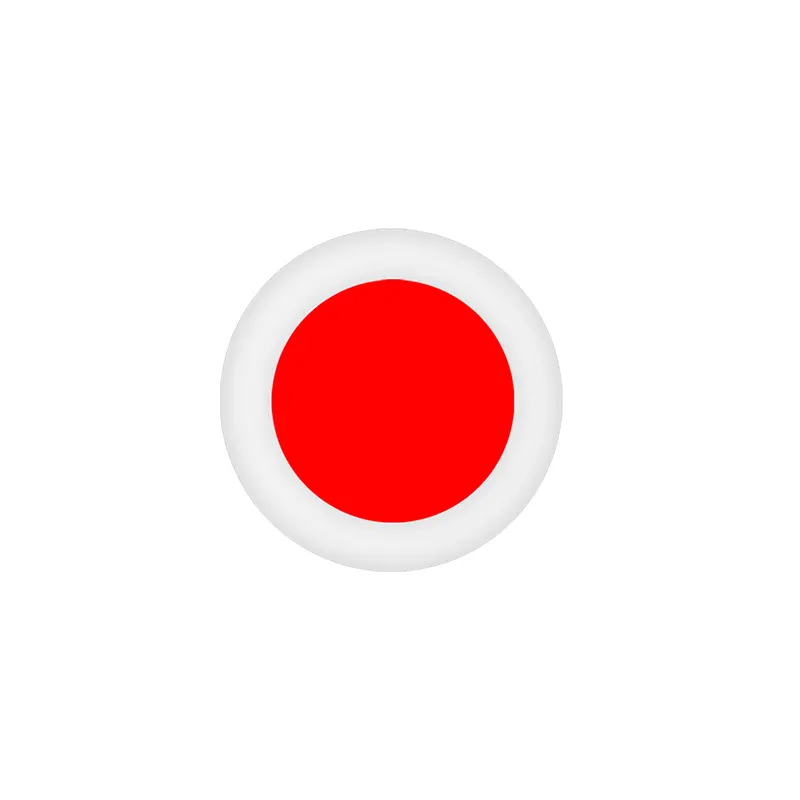

Den coatede O-ring kombinerer organisk elasticitet og forsegling af gummi med den kemiske modstand af Teflon. Det er sammensat af en silikone eller fluororubber indre kerne og en relativt tynd teflon fep eller teflon PFA ydre belægning.

Materiale: Teflon FEP og Teflon PFA er i det væsentlige ens, men Teflon PFA har bedre høj temperaturresistens end Teflon FEP. Anvendt temperaturområde Teflon fep Shell: -60 ℃ ~ 205 ℃ kan bruges til 260 ℃ i en kort tid Teflon PFA Shell: -60 ℃ ~ 260 ℃ kan bruges til 300 ℃ i kort tid:

1. Fremragende kemisk modstand, velegnet til næsten alle kemiske medier

2. bredt temperaturområde

3. god komprimeringsmodstand

4. Antifriction

5. God antisving

6. Modstand med høj tryk

7. Fremragende forseglingsholdbarhed og lang levetid

Anvendelse: Pumper og ventiler, reaktionsfartøjer, mekaniske tætninger, filtre, trykfartøjer, varmevekslere, kedler, rørledningsflanger, gaskompressorer osv.

Applikationsindustrier: Kemisk industri, fremstilling af fly, farmaceutisk industri, olie og kemisk transport og raffinering, filmindustri, kølingsteknik, fødevareforarbejdningsindustri, papirfremstillingsindustri, farvestoffremstilling, malingsprøjtning osv.

Installationsinstruktioner til forseglingsringe

1. De dele, hvor tætningsringe er installeret eller føres igennem, skal være glatte, fri for burrs, riller og skarpe hjørner. Roughness af det indre hul skal nå 1,6μ, og skaftets ruhed skal nå 0,8um.

2. Påfør rent let olie eller fedt for at smøre overfladen af ​​tætningsringen og de relevante dele i kontakt.

3. Hvis det er vanskeligt at installere tætningsringen på skaftet, skal du fordybe den i varmt vand i et par minutter for at udvide den. Denne blødgjorte og udvidede O-ring er lettere at installere. Installer O-ringen, når den er varm, og dens størrelse vender tilbage til sin originale størrelse efter afkøling.

4. bøj ikke O-ringen for voldsomt, ellers vil det forårsage rynker i teflonet og påvirke dens anvendelse.

Den anbefalede komprimering af den overtrukne O-ring er som følger:

Statisk forseglingstilstand: 15%-20%

Dynamisk forseglingstilstand: 10%-12%

Pneumatisk tilstand: 7%-8%

Den faktiske komprimering skal tage hensyn til arbejdsvilkårene, især forseglingens arbejdstryk og andre faktorer.

Produktfunktioner og applikationer:

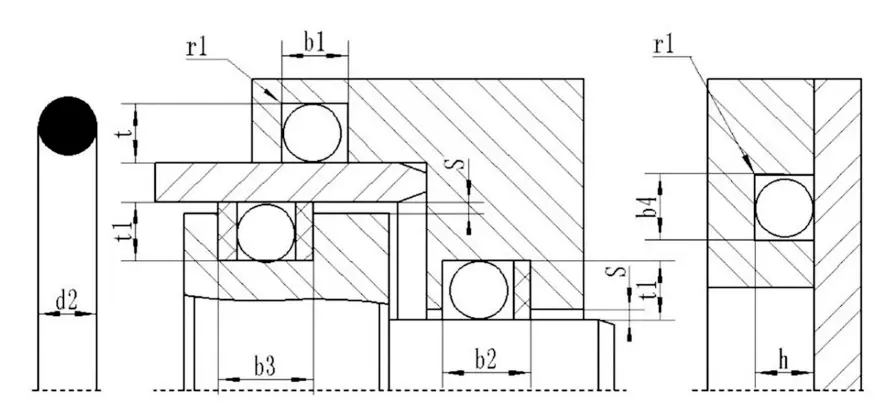

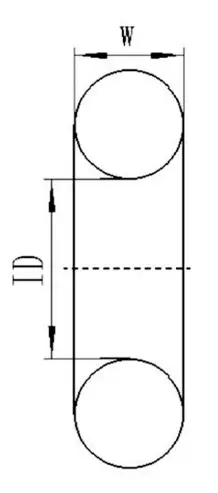

Standard	O-ring tværsnitsdiameter W
Amerikansk standard som 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Japansk standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
International Standard ISO 3601/1 Tysk standard DIN 3771/1 Kinesisk standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Foretrukne metriske størrelser	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Amerikansk standard som 568 (900 serie)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Stjernemateriale:

Materialet er generelt Shaw A70 nitrilgummi NBR.

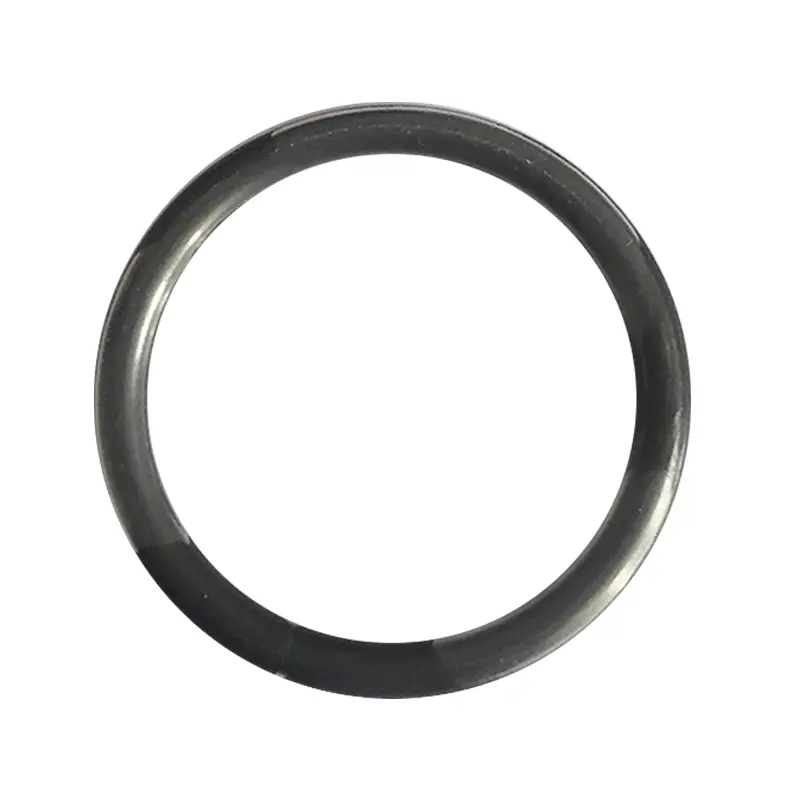

Belagt O-ring:

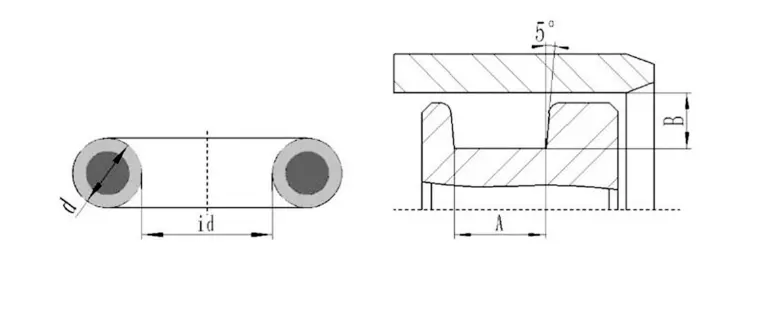

Skematisk diagram over den indkapslede O-rings rille

Dimensionstabel for rillen af ​​den indkapslede O-ring (anbefalet)

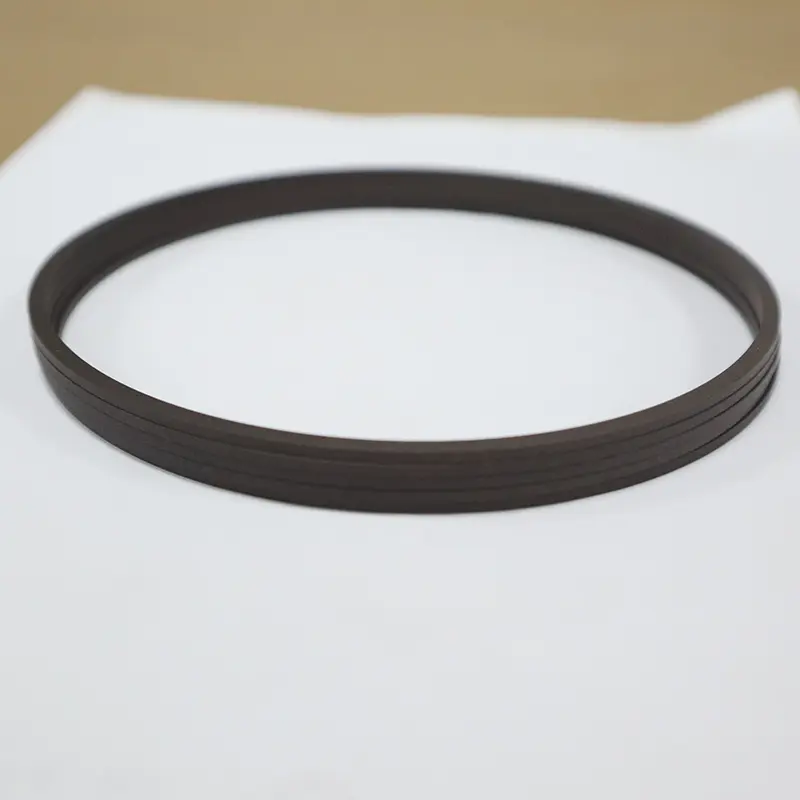

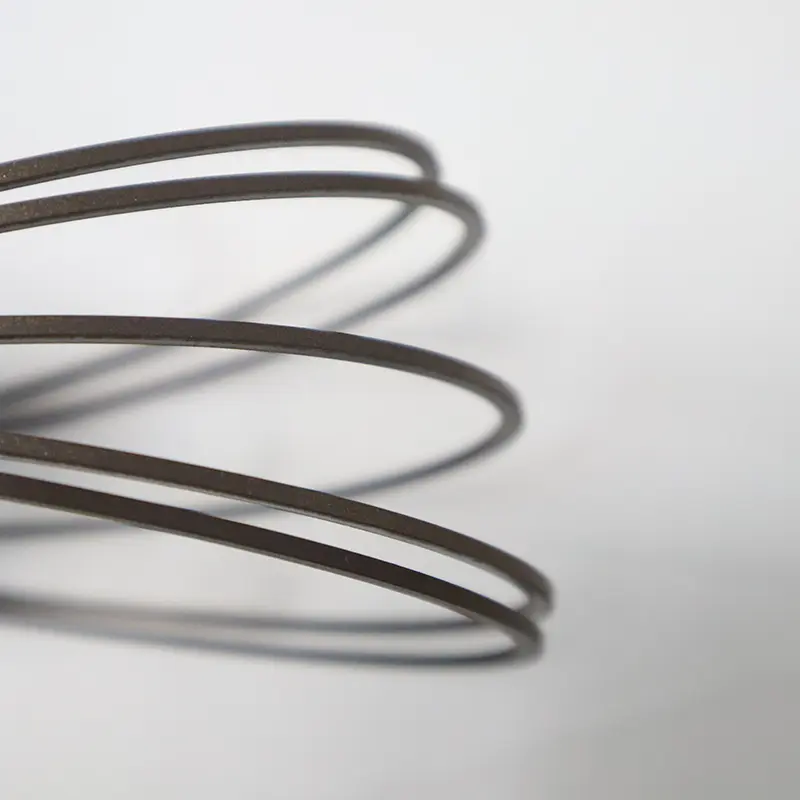

Ruichen SEAL PTFE SEAL Installation Guide

Ⅰ. Installationsvejledning

1. Forseglingen skal installeres på den forudindlæste side, hvilket vender mod trykretningen.

2. Cylinderlegemet og stempelstangen skal fremstilles med push-in-chamfers, der opfylder kravene i vores virksomheds prøver.

3. skarpe kanter skal være fri for burrs og afrundede eller afskårne.

4. tråde, guide ringriller osv. Skal dækkes, fordi tætningen ikke kan skubbes gennem riller, borede huller eller ru overflader.

5. Ethvert støv, affald eller andre udenlandske partikler skal fjernes omhyggeligt.

6. Værktøjer med skarpe kanter bør ikke bruges.

7. PTFE -tætningsringe er lettere at udvide i opvarmet olie eller vand (ca. 80 ~ 120 grader) og er lette at gendanne til deres oprindelige form.

8. Hvis forseglingens læbe skal passere gennem olietrykhullet, skal en plastikpind bruges til forsigtigt at skubbe læben for at forhindre, at hullets afskærmning beskadiger forseglingslæben. Hullerne på cylinderen skal afskales. (Figur 3)

Ⅱ. Installationsmetode

Åbne (splittede) riller kan installeres uden værktøjer.

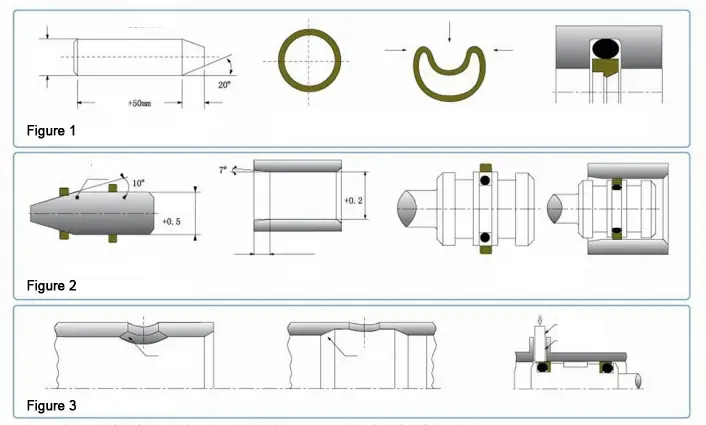

Installation af lukket rille stempelstangsæler (figur 1)

1. Rengør og olie Alle tætningssubstrater, tætninger og installationsværktøjer.

2. Placer gummiringen i rillen (vær forsigtig med ikke at vri den).

3. komprimerer PTFE -tætningsringen i en nyreform uden at danne en spids bøjning, anbring den komprimerede PTFE -tætning i rillen og flad den forsigtigt ud med hånden.

4. Skub gendannelsesmanden til forseglingen og drej forsigtigt dornen. Lad det være i 1 minut, og fjern dornen. Installation er komplet.

Installation af stempelforseglinger i lukkede riller (figur 2)

1. Rengør og olie Alle tætningssubstrater, tætninger og installationsværktøjer.

2. Placer gummiringen i rillen (vær forsigtig med ikke at vri den).

3. Skub PTFE -tætningsringen på guide -ærmet og stræk tætningsringen.

4. skub den strakte tætningsring ind i stempelrillen.

5. Skub korrektionshylsen til tætningsringen, og drej korrektionskuffen på samme tid. Fjern korrektionsbuffet efter at have forladt den i 1 minut, og installationen er afsluttet.

Bemærk: 1. Kontakt vores firma, hvis det produkt, der er specificeret i vores virksomheds prøve, ikke kan installeres i en lukket rille, men er ikke egnet til en åben rille.

2. Ovenstående installation af PTFE -sæler gælder ikke for alle PTFE -sæler. Kontakt om nødvendigt vores firma.
