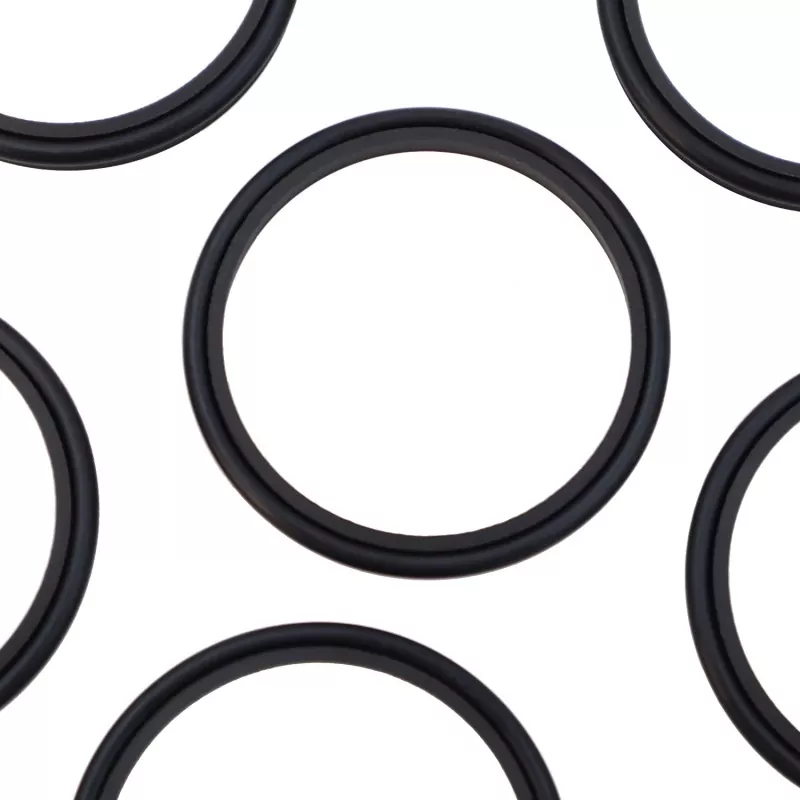

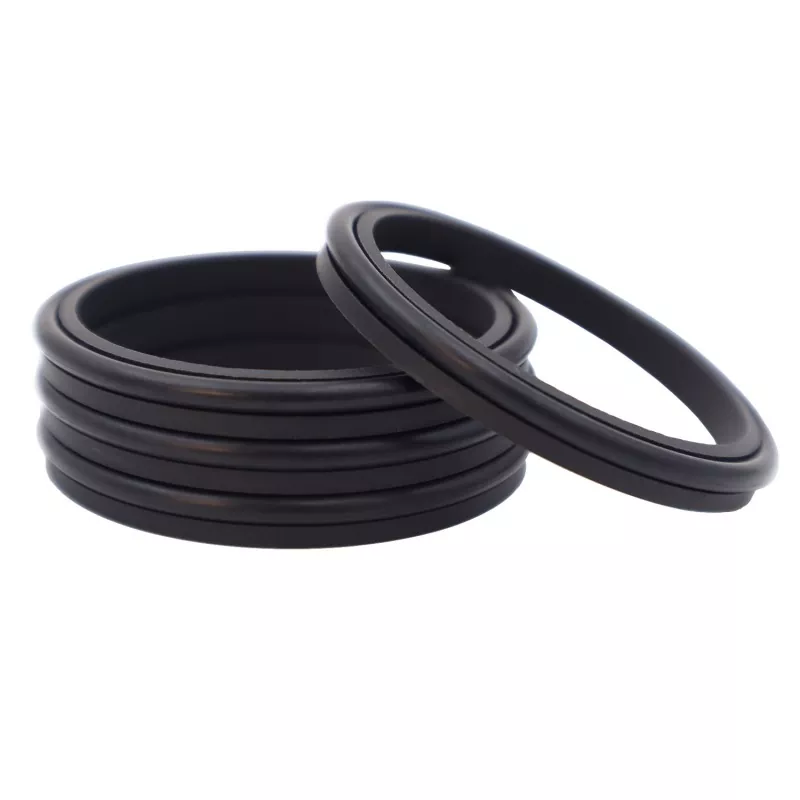

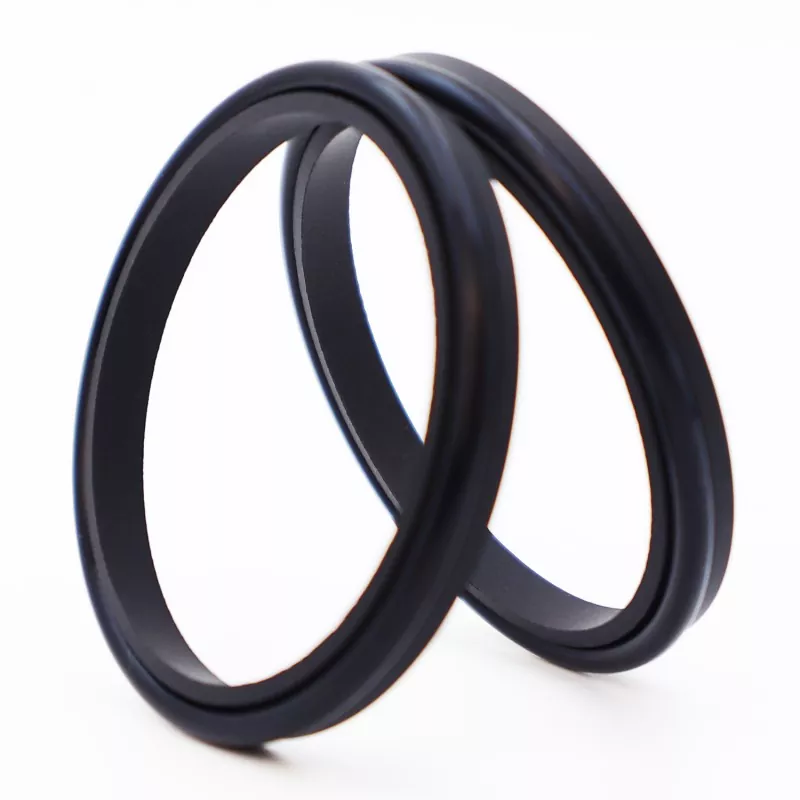

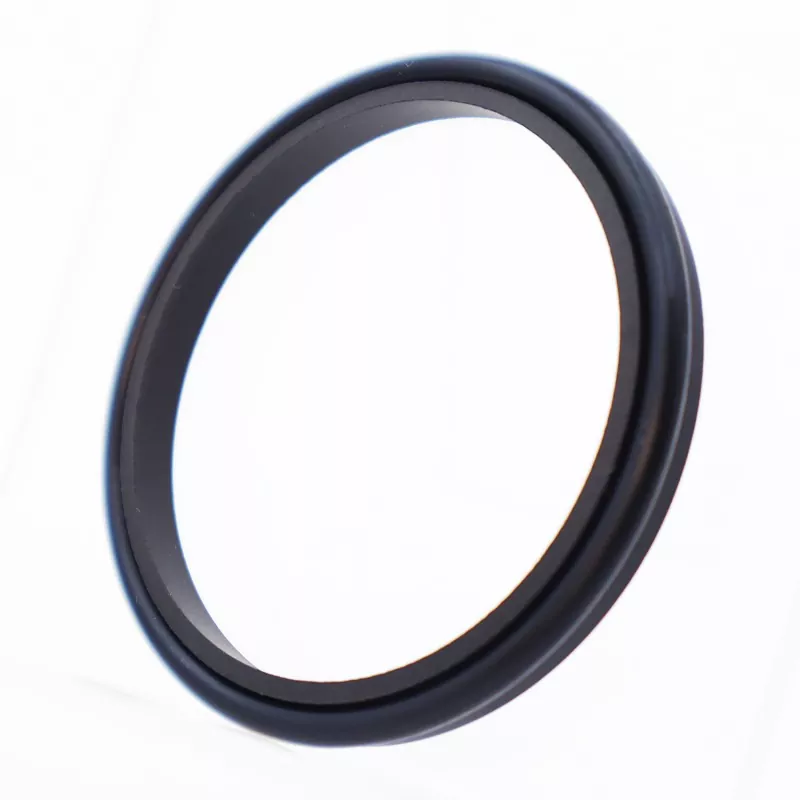

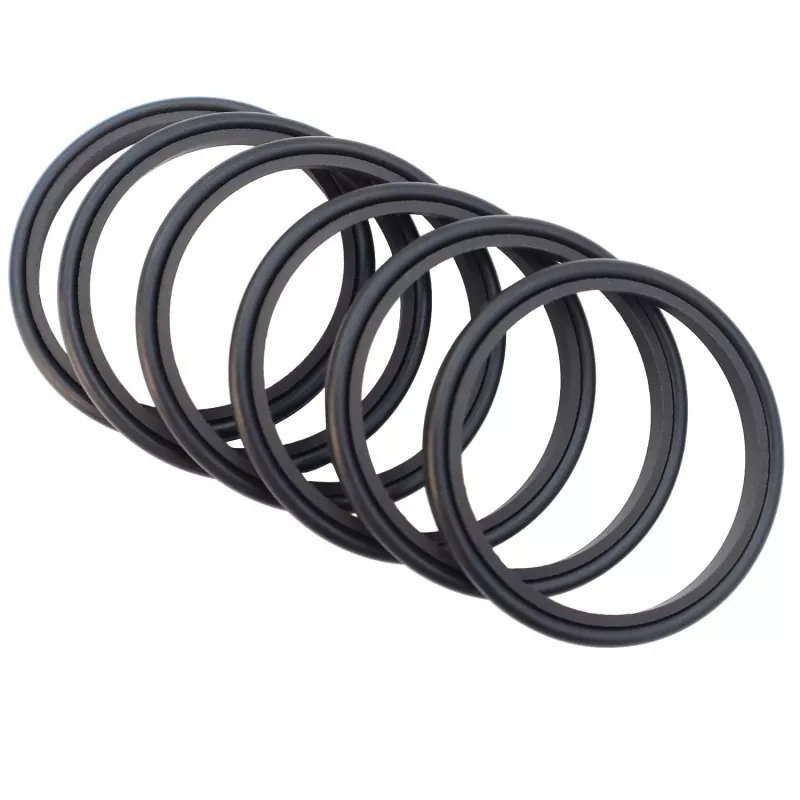

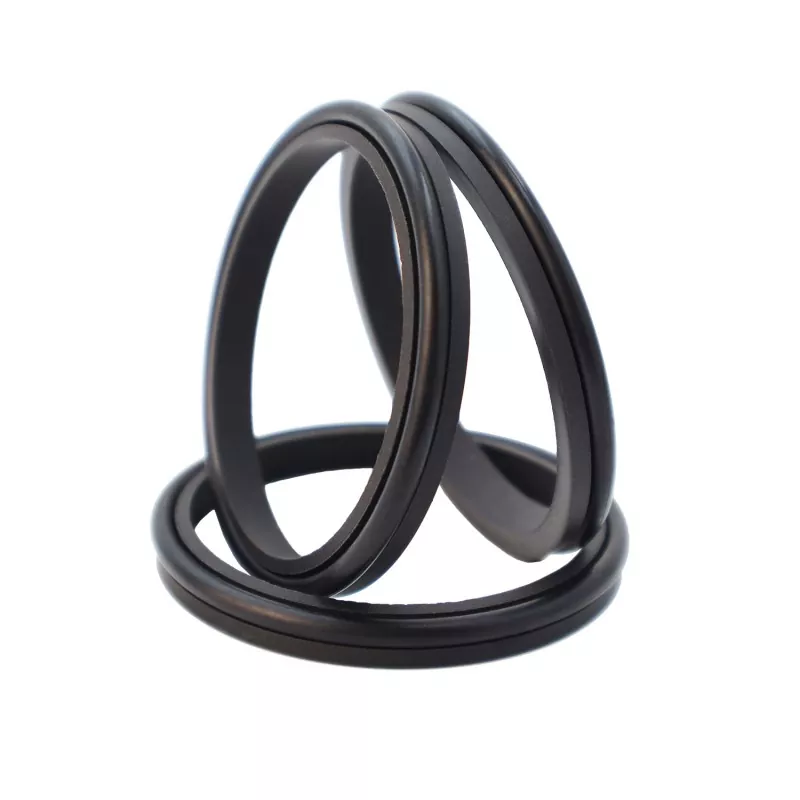

Single Lip Combined Wiper Seal er en enkeltvirkende viskerforsegling, der består af en fyldt PTFE enkeltlæbe viskerring og en gummi O-ring; den fungerer til at skrabe støv væk og forhindre systemkontamination. Den er velegnet til frem- og tilbagegående, oscillerende eller spiralformede bevægelser.
|
Tryk (MPa) |
Temperatur (°C) |
Hastighed m/s |
Medier |
|
- |
-35 til +100 (med NBR O-ring) |
6 |
Hydraulikolie, emulsion, vand mv. |
|
-20 til +200 (med FKM O-ring) |
Bestillingsmodel: RCF03—80-PTFE3—R01
RCF03 – Model | 80 – Akseldiameter | PTFE3 – Generel modificeret PTFE | R01 – Materialekode for gummikomponenter
Nitrilgummi (NBR) – R01 | Fluorgummi (FKM) – R02
Produkter kan leveres i enhver størrelse inden for det specificerede parameterområde.
|

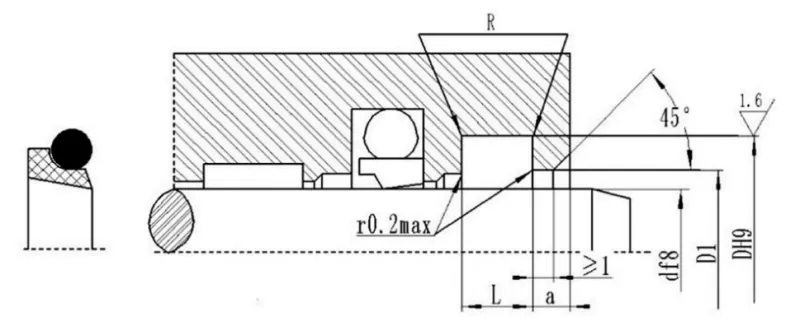

Skaftdiameterområde d f8 |
Rille diameter D H9 |
Rillebredde L+0,2 |
Afstandshul diameter D1 H11 |
Fri åbningsbredde a ≥ |
Hjørneradius R≤ |
O-ring Tværsnitsdiameter gør |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
